1 Cuando la Tierra se formó, hace aproximadamente cuatro mil quinientos millones de años, ésta ya tenía en su interior vapor de agua. Actualmente el agua se encuentra en estado:  Sólido: Hielo, Nieve, Glaciales.  Líquido: Océanos, Ríos, Lagos, Presas.  Vapor: Nubes, Brisa.

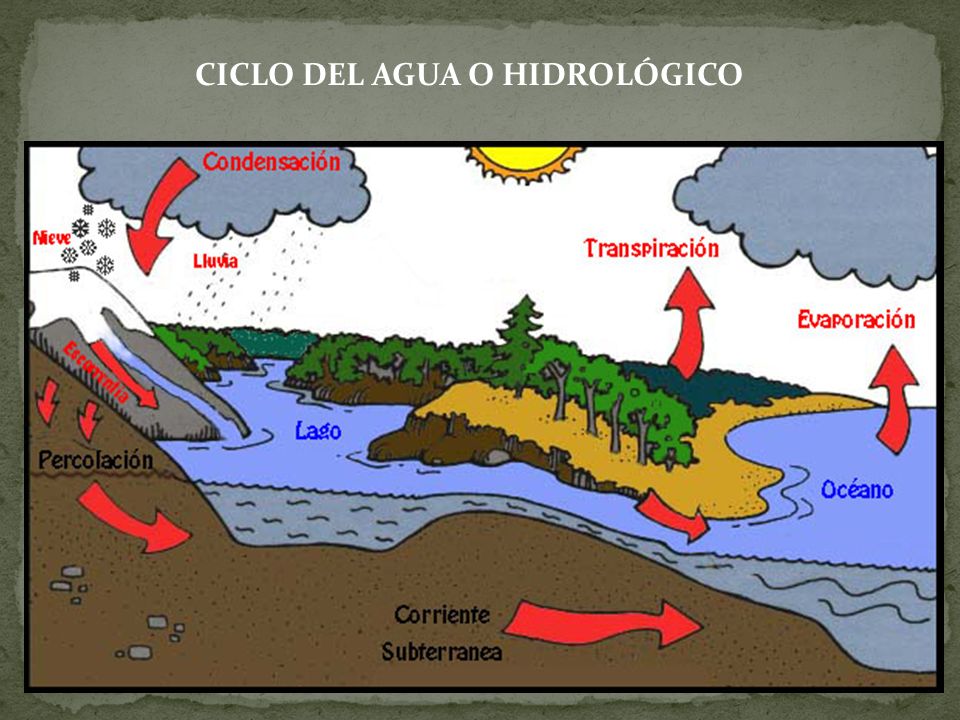

2 CICLO DEL AGUA O HIDROLÓGICO

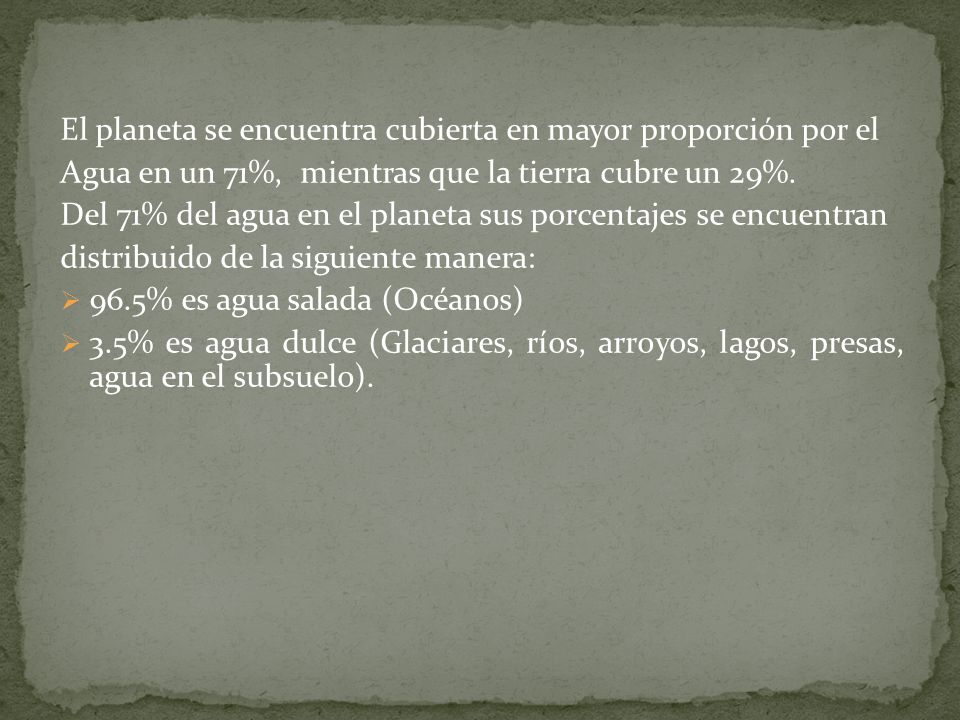

3 El planeta se encuentra cubierta en mayor proporción por el Agua en un 71%, mientras que la tierra cubre un 29%. Del 71% del agua en el planeta sus porcentajes se encuentran distribuido de la siguiente manera:  96.5% es agua salada (Océanos)  3.5% es agua dulce (Glaciares, ríos, arroyos, lagos, presas, agua en el subsuelo).

4 AGUA DE MAR: El agua se compone de un 98% de moléculas de H2O, el resto es material sólido como: sales, coloides, sedimentos o elementos que se encuentran en forma iónica. Una de las características del agua es su poder disociativo, ya que puede disolver una gran cantidad de substancias, esto se debe al momento bipolar que forman las moléculas de Hidrógeno con el Oxígeno. H H O 104.5 0 HO 180 0 Distribución simétricaDistribución no simétrica H

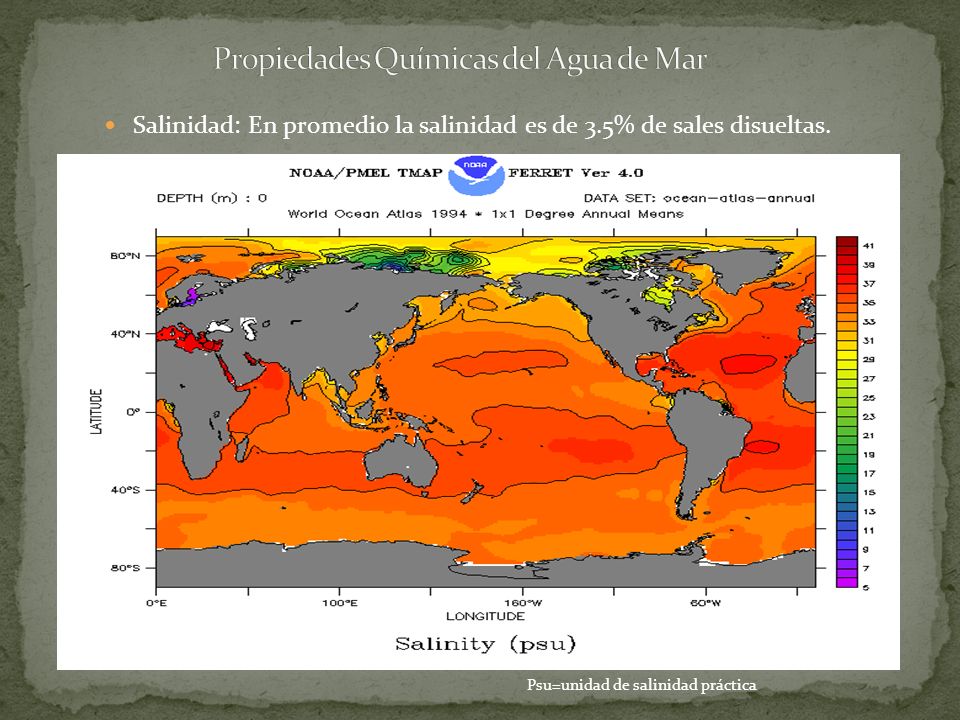

5 Salinidad: En promedio la salinidad es de 3.5% de sales disueltas. Psu=unidad de salinidad práctica

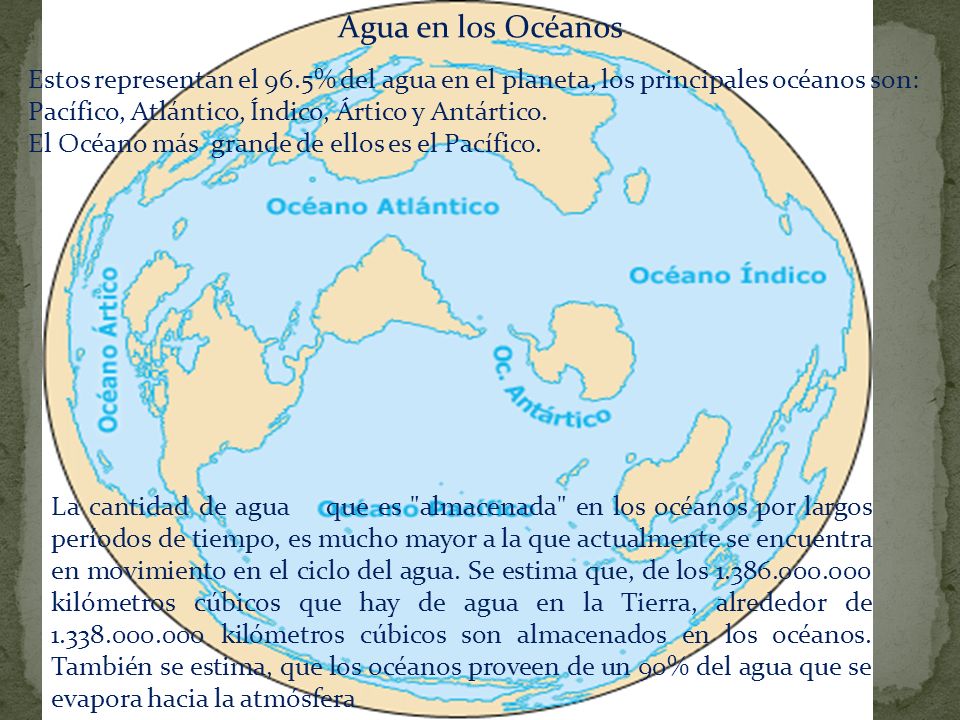

6 Agua en los Océanos Estos representan el 96.5% del agua en el planeta, los principales océanos son: Pacífico, Atlántico, Índico, Ártico y Antártico. El Océano más grande de ellos es el Pacífico. La cantidad de agua que es "almacenada" en los océanos por largos períodos de tiempo, es mucho mayor a la que actualmente se encuentra en movimiento en el ciclo del agua. Se estima que, de los 1.386.000.000 kilómetros cúbicos que hay de agua en la Tierra, alrededor de 1.338.000.000 kilómetros cúbicos son almacenados en los océanos. También se estima, que los océanos proveen de un 90% del agua que se evapora hacia la atmósfera

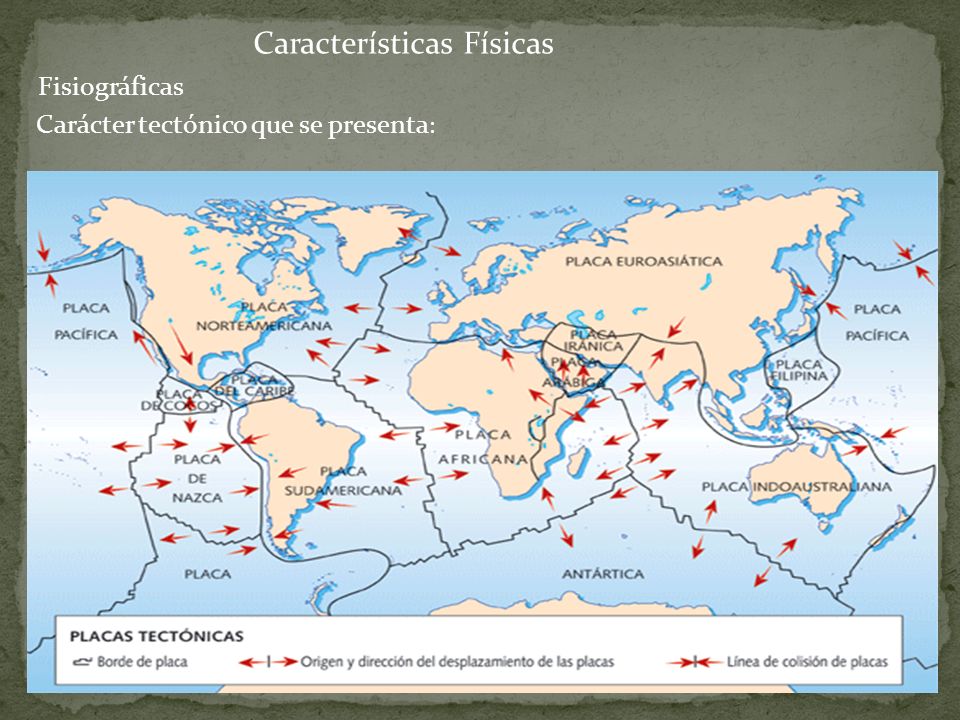

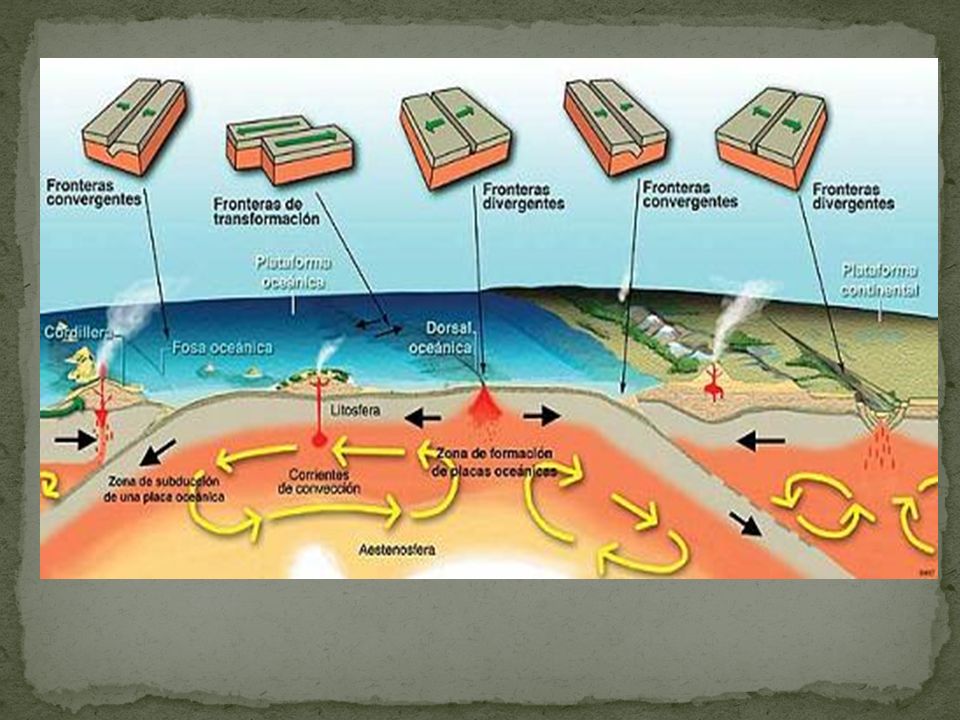

7 Carácter tectónico que se presenta : Características Físicas Fisiográficas

8

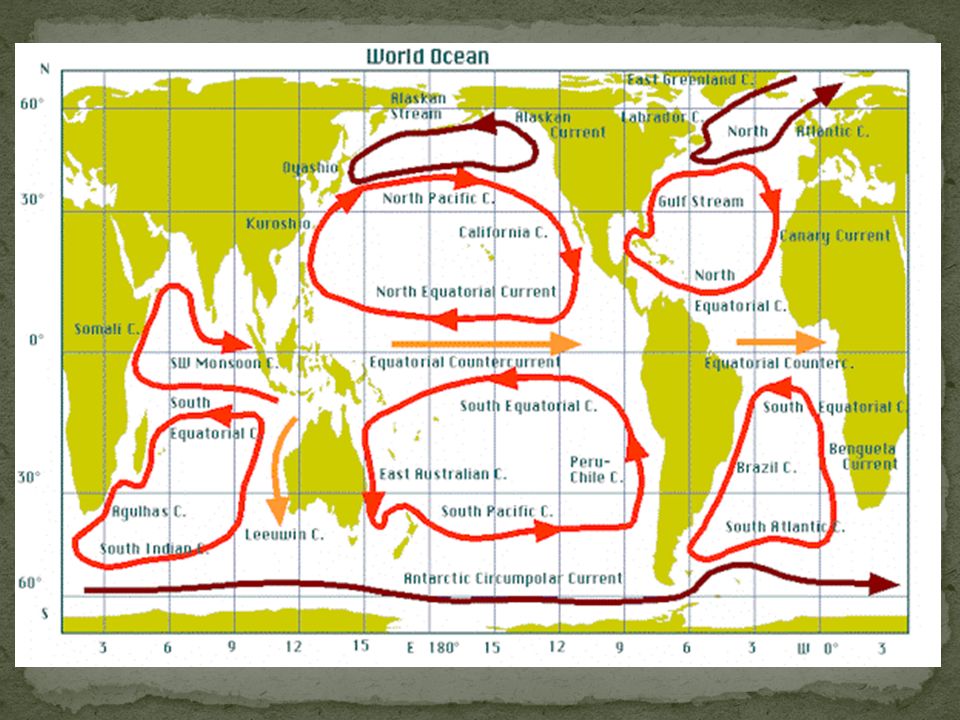

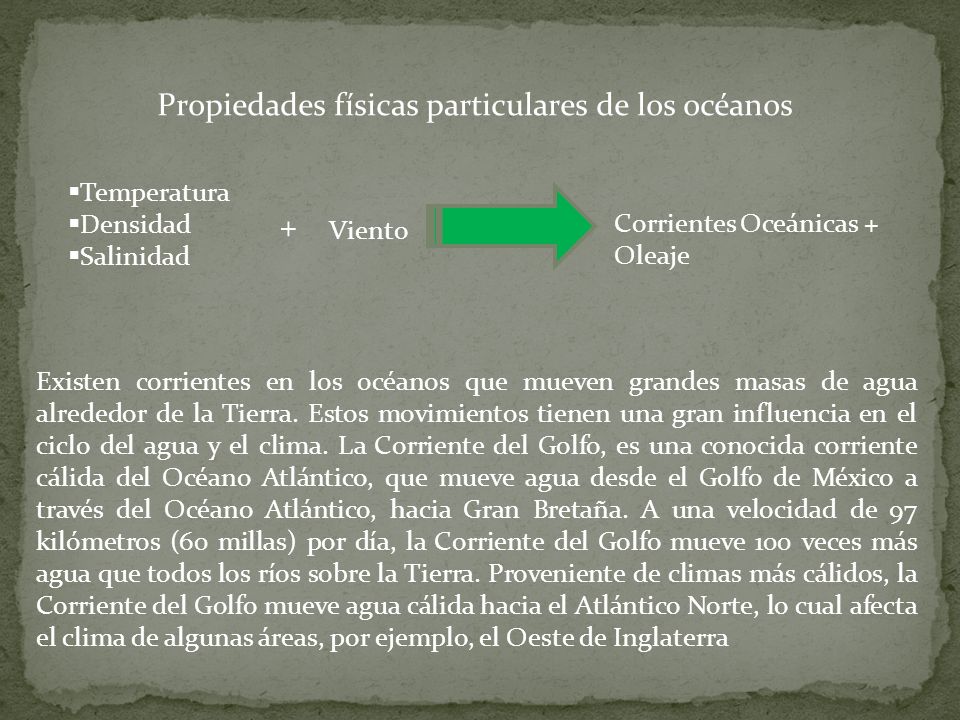

9 Propiedades físicas particulares de los océanos  Temperatura  Densidad  Salinidad + Viento Corrientes Oceánicas + Oleaje Existen corrientes en los océanos que mueven grandes masas de agua alrededor de la Tierra. Estos movimientos tienen una gran influencia en el ciclo del agua y el clima. La Corriente del Golfo, es una conocida corriente cálida del Océano Atlántico, que mueve agua desde el Golfo de México a través del Océano Atlántico, hacia Gran Bretaña. A una velocidad de 97 kilómetros (60 millas) por día, la Corriente del Golfo mueve 100 veces más agua que todos los ríos sobre la Tierra. Proveniente de climas más cálidos, la Corriente del Golfo mueve agua cálida hacia el Atlántico Norte, lo cual afecta el clima de algunas áreas, por ejemplo, el Oeste de Inglaterra

10

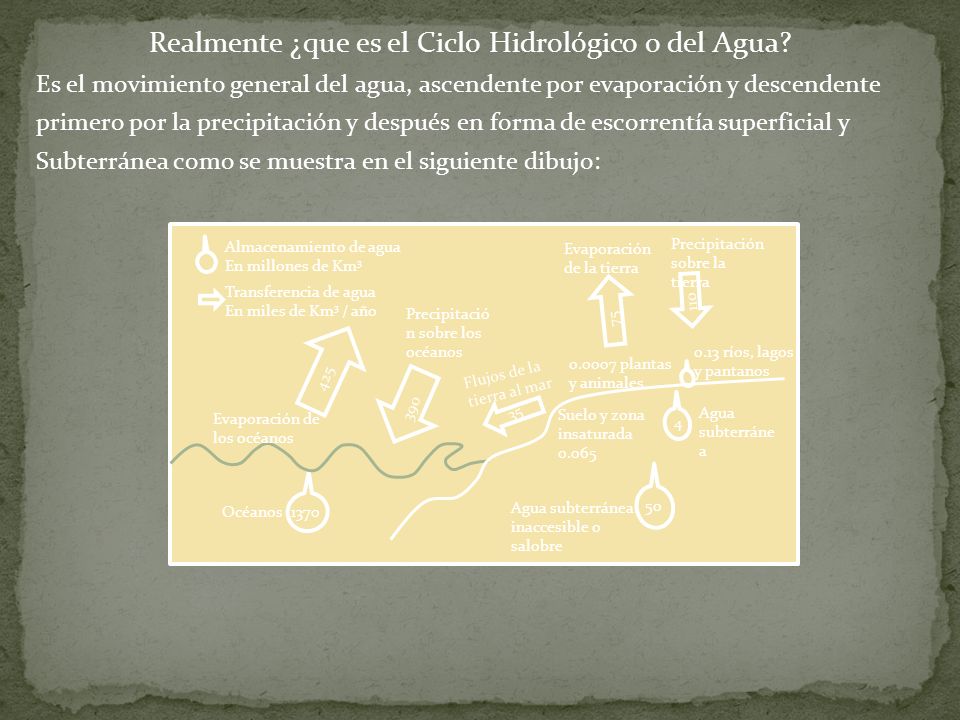

11 Realmente ¿que es el Ciclo Hidrológico o del Agua? Es el movimiento general del agua, ascendente por evaporación y descendente primero por la precipitación y después en forma de escorrentía superficial y Subterránea como se muestra en el siguiente dibujo: Almacenamiento de agua En millones de Km 3 Transferencia de agua En miles de Km 3 / año 425 75 390 35 110 0.0007 plantas y animales Evaporación de la tierra Precipitación sobre la tierra 0.13 ríos, lagos y pantanos Suelo y zona insaturada 0.065 Agua subterráne a 4 50 Agua subterránea: inaccesible o salobre 1370 Océanos Flujos de la tierra al mar Precipitació n sobre los océanos Evaporación de los océanos

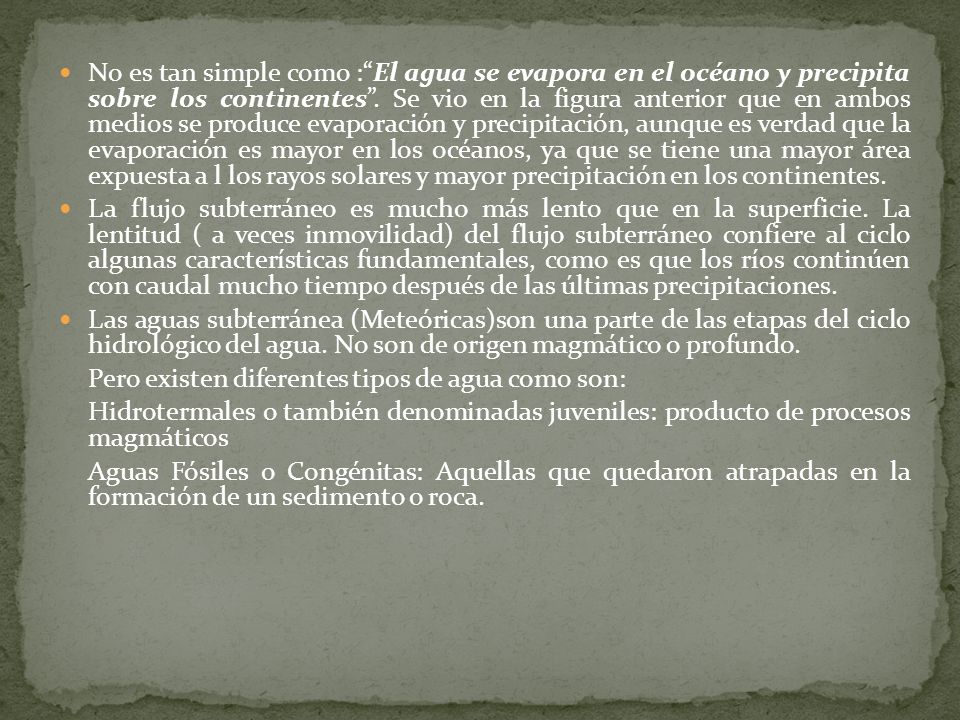

12 No es tan simple como :“El agua se evapora en el océano y precipita sobre los continentes”. Se vio en la figura anterior que en ambos medios se produce evaporación y precipitación, aunque es verdad que la evaporación es mayor en los océanos, ya que se tiene una mayor área expuesta a l los rayos solares y mayor precipitación en los continentes. La flujo subterráneo es mucho más lento que en la superficie. La lentitud ( a veces inmovilidad) del flujo subterráneo confiere al ciclo algunas características fundamentales, como es que los ríos continúen con caudal mucho tiempo después de las últimas precipitaciones. Las aguas subterránea (Meteóricas)son una parte de las etapas del ciclo hidrológico del agua. No son de origen magmático o profundo. Pero existen diferentes tipos de agua como son: Hidrotermales o también denominadas juveniles: producto de procesos magmáticos Aguas Fósiles o Congénitas: Aquellas que quedaron atrapadas en la formación de un sedimento o roca.

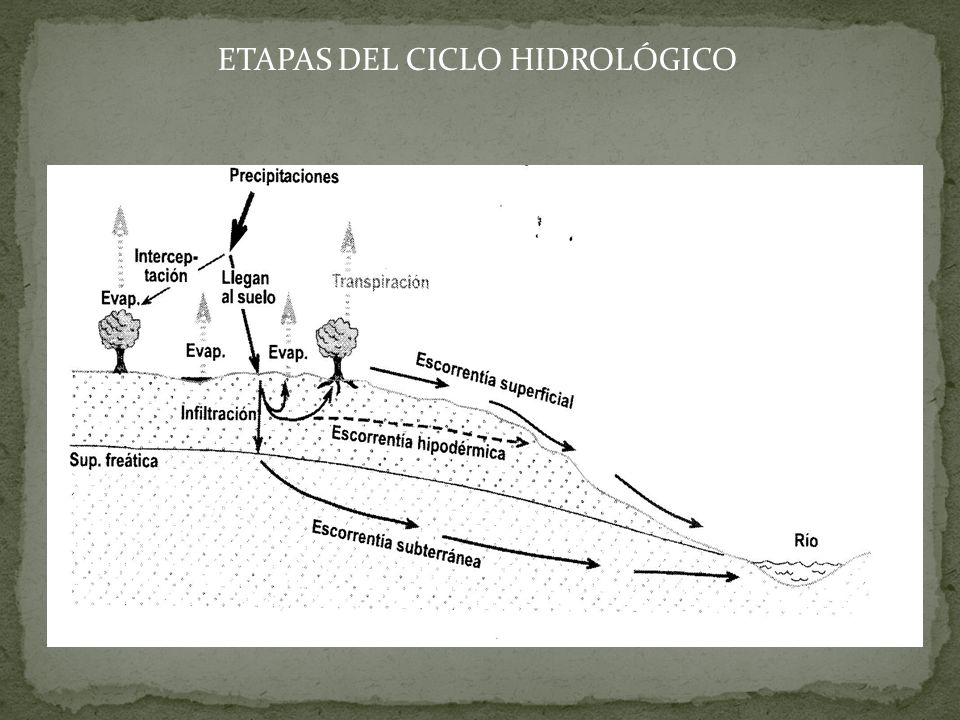

13 ETAPAS DEL CICLO HIDROLÓGICO

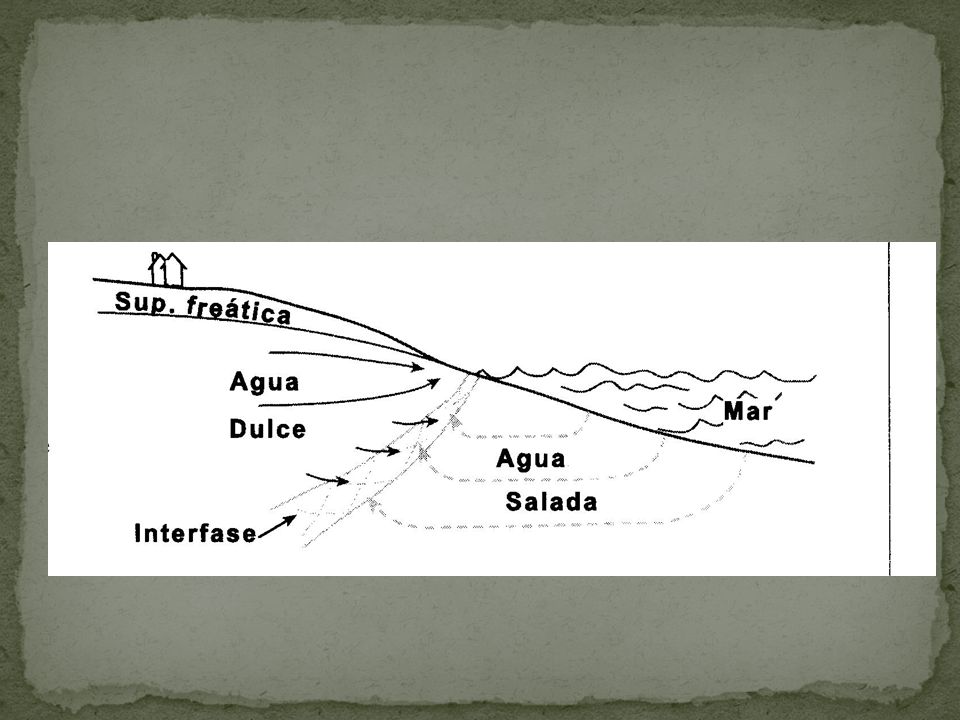

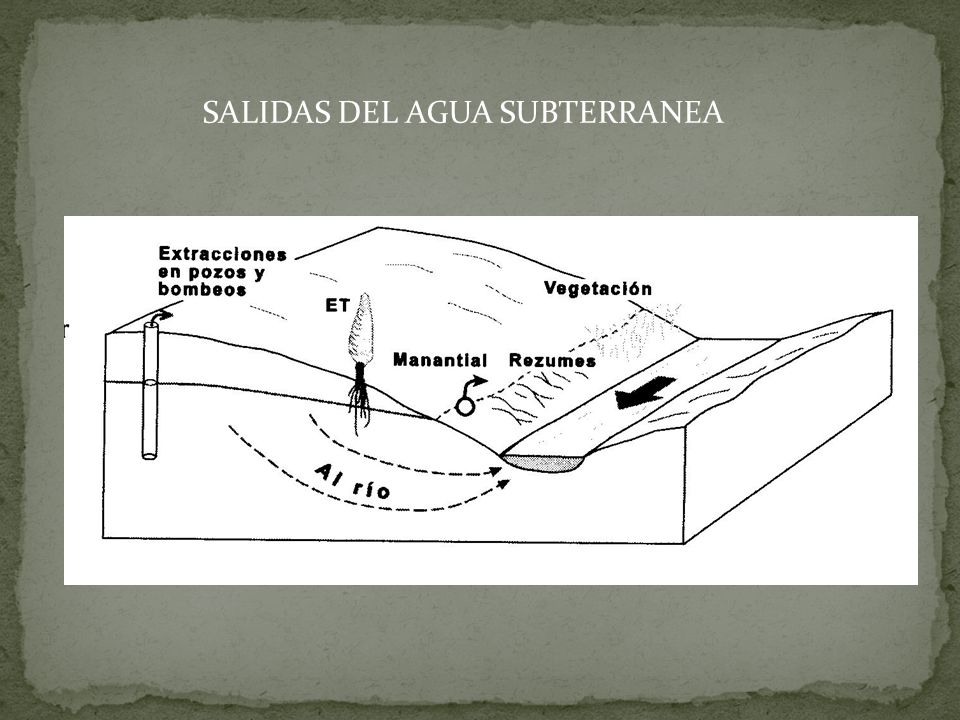

14 SALIDAS DEL AGUA SUBTERRANEA

15

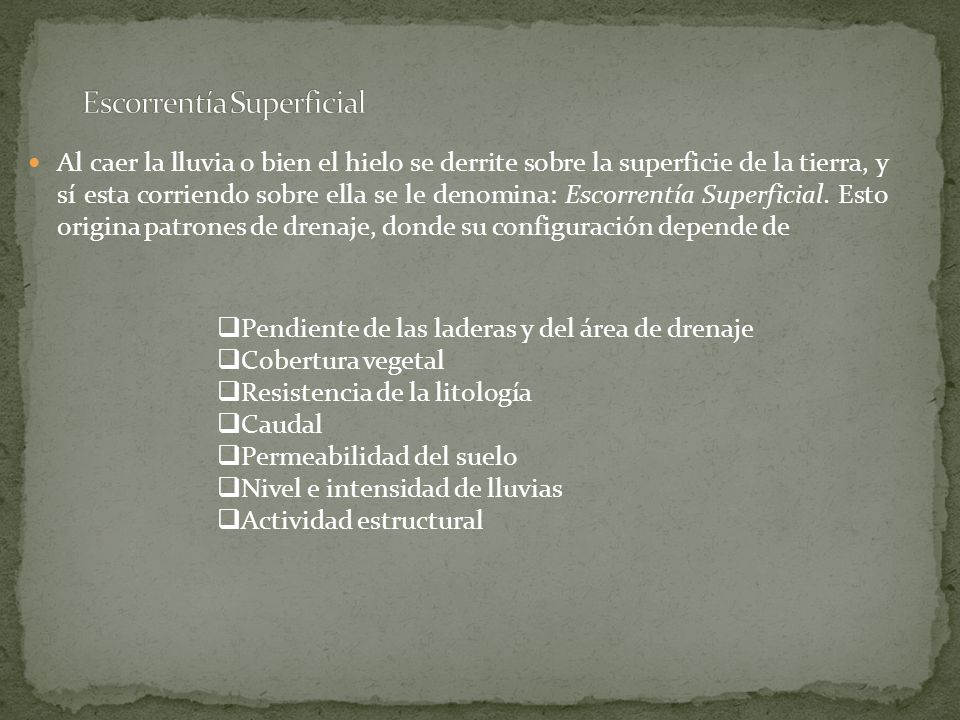

16 Al caer la lluvia o bien el hielo se derrite sobre la superficie de la tierra, y sí esta corriendo sobre ella se le denomina: Escorrentía Superficial. Esto origina patrones de drenaje, donde su configuración depende de  Pendiente de las laderas y del área de drenaje  Cobertura vegetal  Resistencia de la litología  Caudal  Permeabilidad del suelo  Nivel e intensidad de lluvias  Actividad estructural

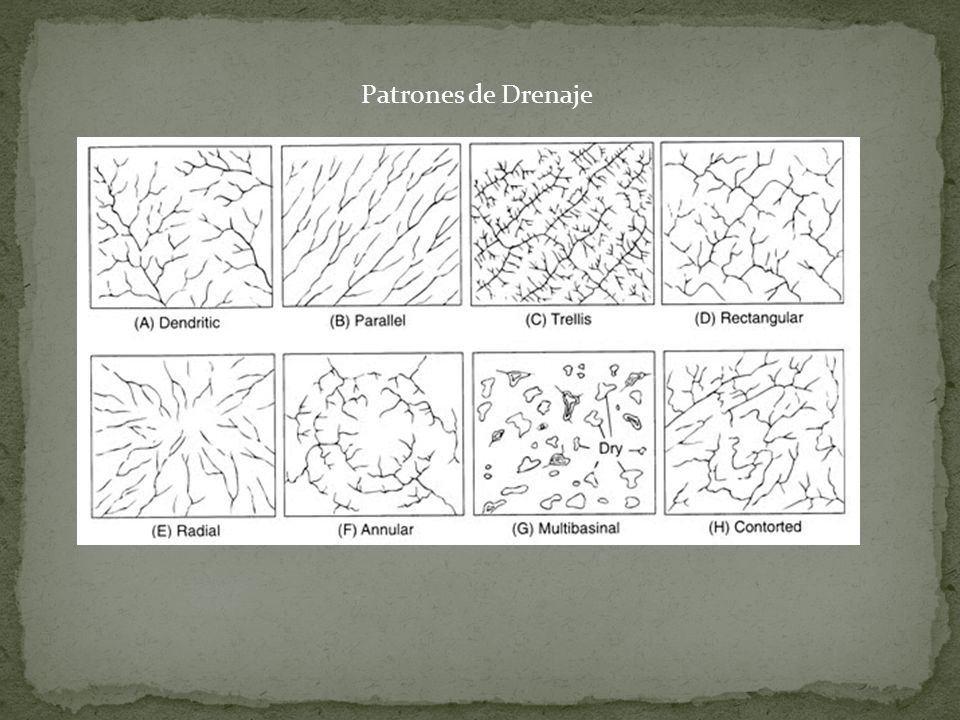

17 Patrones de Drenaje

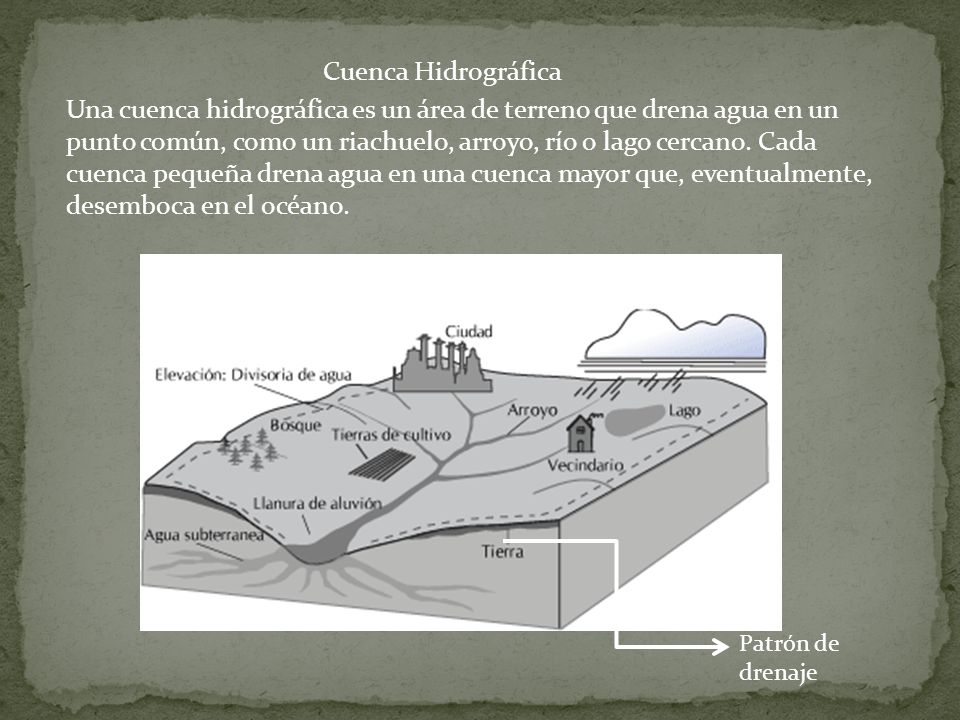

18 Una cuenca hidrográfica es un área de terreno que drena agua en un punto común, como un riachuelo, arroyo, río o lago cercano. Cada cuenca pequeña drena agua en una cuenca mayor que, eventualmente, desemboca en el océano. Cuenca Hidrográfica Patrón de drenaje

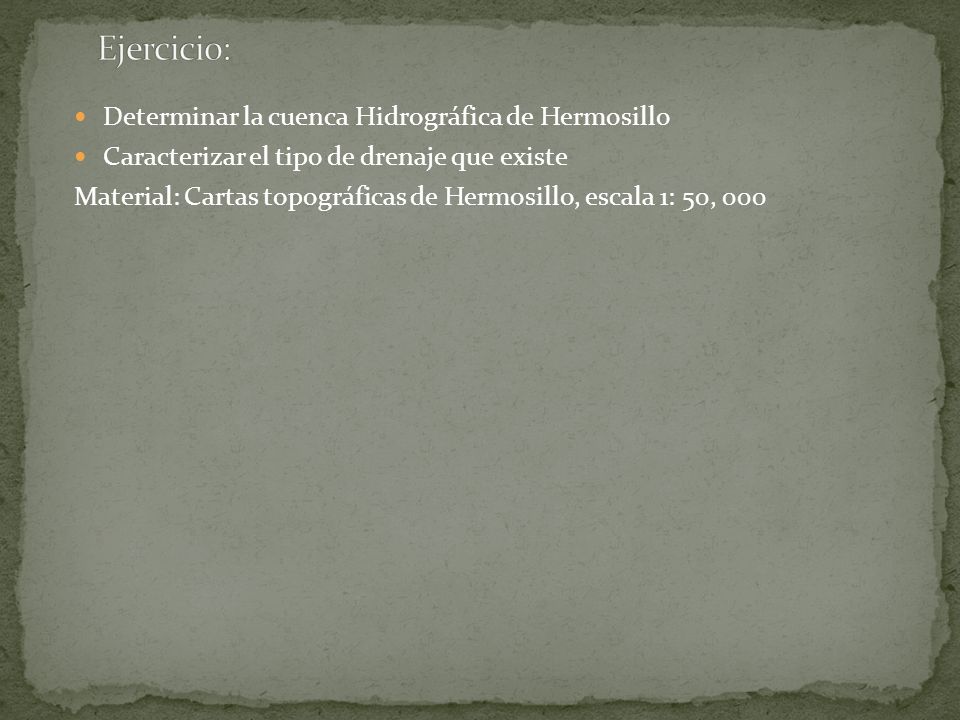

19 Determinar la cuenca Hidrográfica de Hermosillo Caracterizar el tipo de drenaje que existe Material: Cartas topográficas de Hermosillo, escala 1: 50, 000

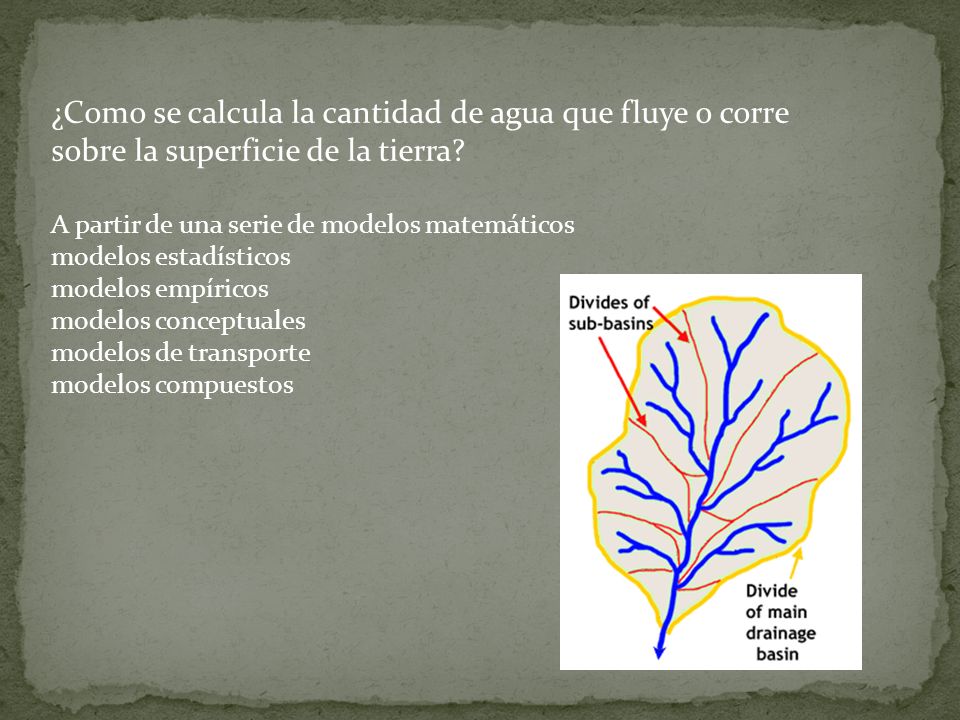

20 ¿Como se calcula la cantidad de agua que fluye o corre sobre la superficie de la tierra? A partir de una serie de modelos matemáticos modelos estadísticos modelos empíricos modelos conceptuales modelos de transporte modelos compuestos

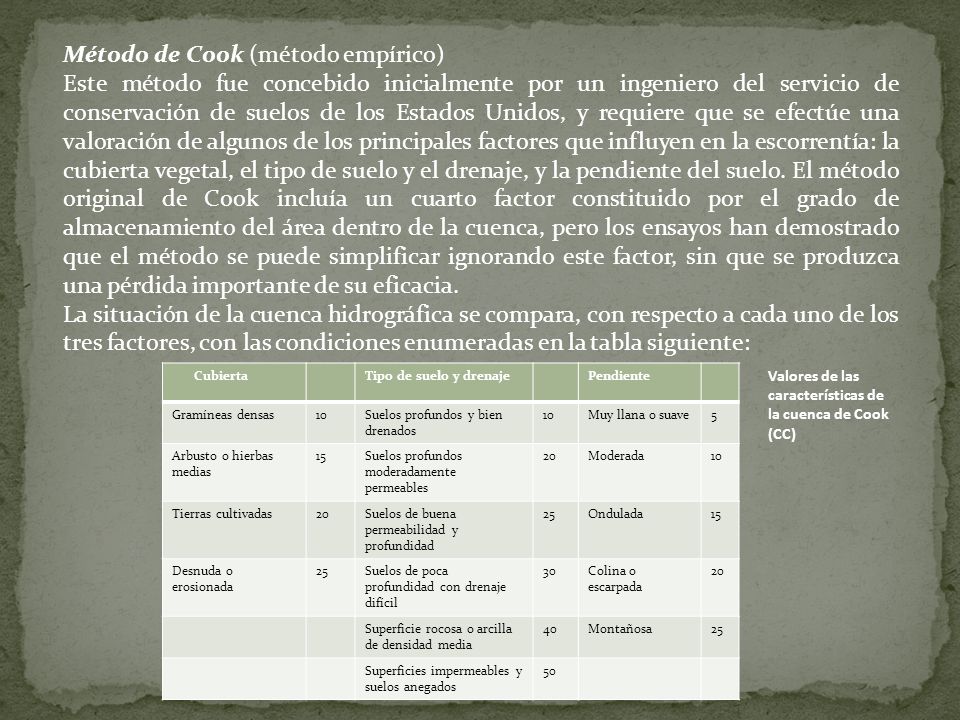

21 Método de Cook (método empírico) Este método fue concebido inicialmente por un ingeniero del servicio de conservación de suelos de los Estados Unidos, y requiere que se efectúe una valoración de algunos de los principales factores que influyen en la escorrentía: la cubierta vegetal, el tipo de suelo y el drenaje, y la pendiente del suelo. El método original de Cook incluía un cuarto factor constituido por el grado de almacenamiento del área dentro de la cuenca, pero los ensayos han demostrado que el método se puede simplificar ignorando este factor, sin que se produzca una pérdida importante de su eficacia. La situación de la cuenca hidrográfica se compara, con respecto a cada uno de los tres factores, con las condiciones enumeradas en la tabla siguiente: CubiertaTipo de suelo y drenajePendiente Gramíneas densas10Suelos profundos y bien drenados 10Muy llana o suave5 Arbusto o hierbas medias 15Suelos profundos moderadamente permeables 20Moderada10 Tierras cultivadas20Suelos de buena permeabilidad y profundidad 25Ondulada15 Desnuda o erosionada 25Suelos de poca profundidad con drenaje difícil 30Colina o escarpada 20 Superficie rocosa o arcilla de densidad media 40Montañosa25 Superficies impermeables y suelos anegados 50 Valores de las características de la cuenca de Cook (CC)

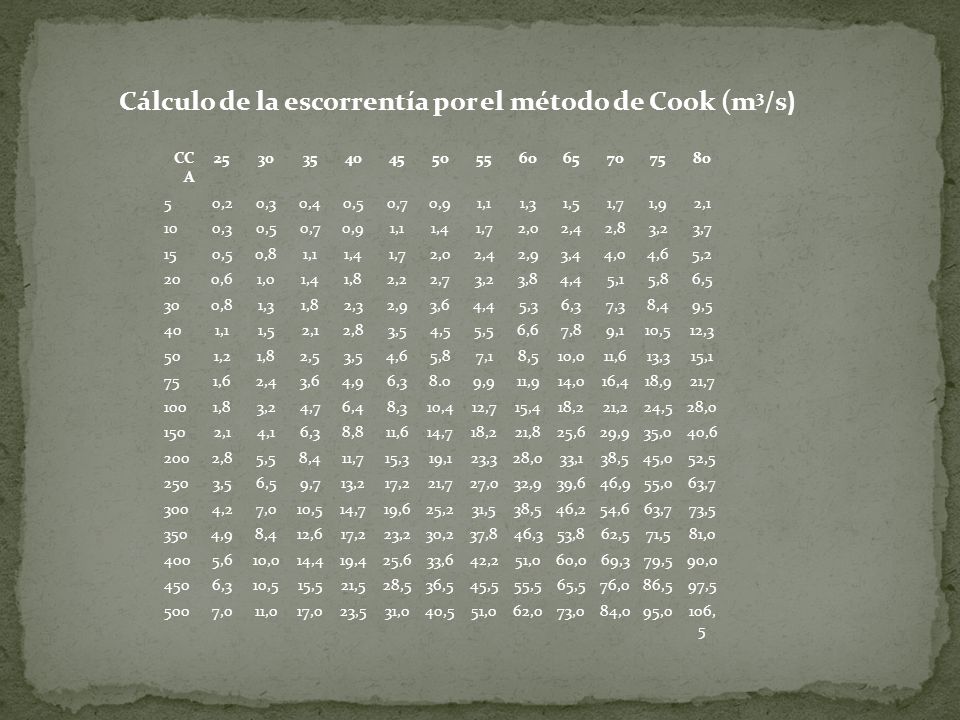

22 CC A 253035404550556065707580 50,20,30,40,50,70,91,11,31,51,71,92,1 100,30,50,70,91,11,41,72,02,42,83,23,7 150,50,81,11,41,72,02,42,93,44,04,65,2 200,61,01,41,82,22,73,23,84,45,15,86,5 300,81,31,82,32,93,64,45,36,37,38,49,5 401,11,52,12,83,54,55,56,67,89,110,512,3 501,21,82,53,54,65,87,18,510,011,613,315,1 751,62,43,64,96,38.09,911,914,016,418,921,7 1001,83,24,76,48,310,412,715,418,221,224,528,0 1502,14,16,38,811,614,718,221,825,629,935,040,6 2002,85,58,411,715,319,123,328,033,138,545,052,5 2503,56,59,713,217,221,727,032,939,646,955,063,7 3004,27,010,514,719,625,231,538,546,254,663,773,5 3504,98,412,617,223,230,237,846,353,862,571,581,0 4005,610,014,419,425,633,642,251,060,069,379,590,0 4506,310,515,521,528,536,545,555,565,576,086,597,5 5007,011,017,023,531,040,551,062,073,084,095,0106, 5 Cálculo de la escorrentía por el método de Cook (m 3 /s)
