Organización del Computador Entradas / Salidas. Modelo de I/O.

Presentaciones similares


Presentación del tema: "Organización del Computador Entradas / Salidas. Modelo de I/O."— Transcripción de la presentación:

1 Organización del Computador Entradas / Salidas

2 Modelo de I/O

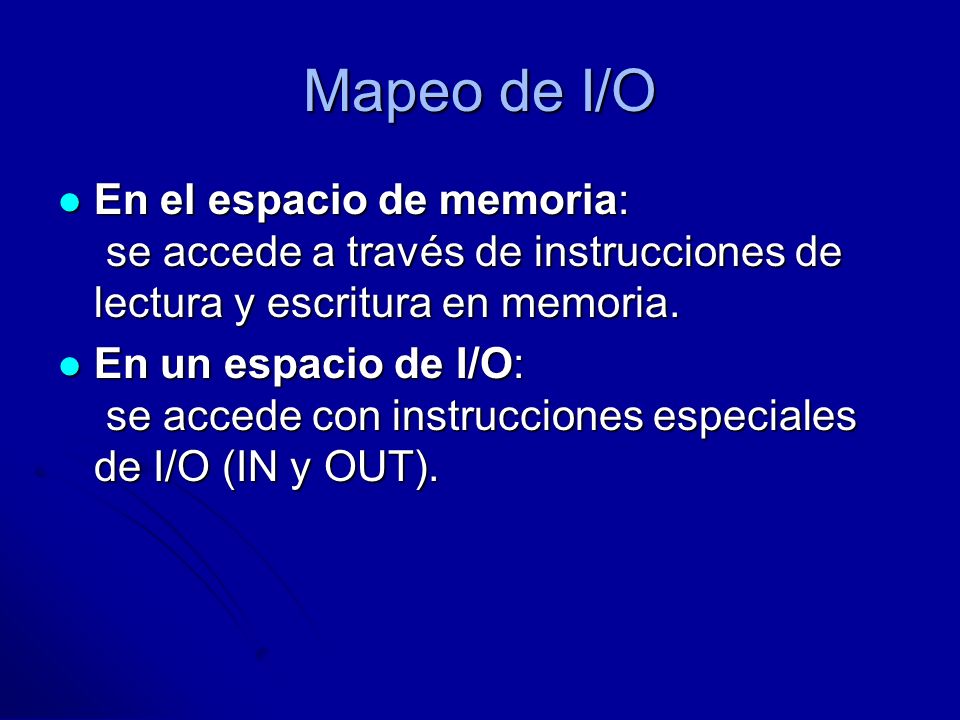

3 Mapeo de I/O En el espacio de memoria: se accede a través de instrucciones de lectura y escritura en memoria. En el espacio de memoria: se accede a través de instrucciones de lectura y escritura en memoria. En un espacio de I/O: se accede con instrucciones especiales de I/O (IN y OUT). En un espacio de I/O: se accede con instrucciones especiales de I/O (IN y OUT).

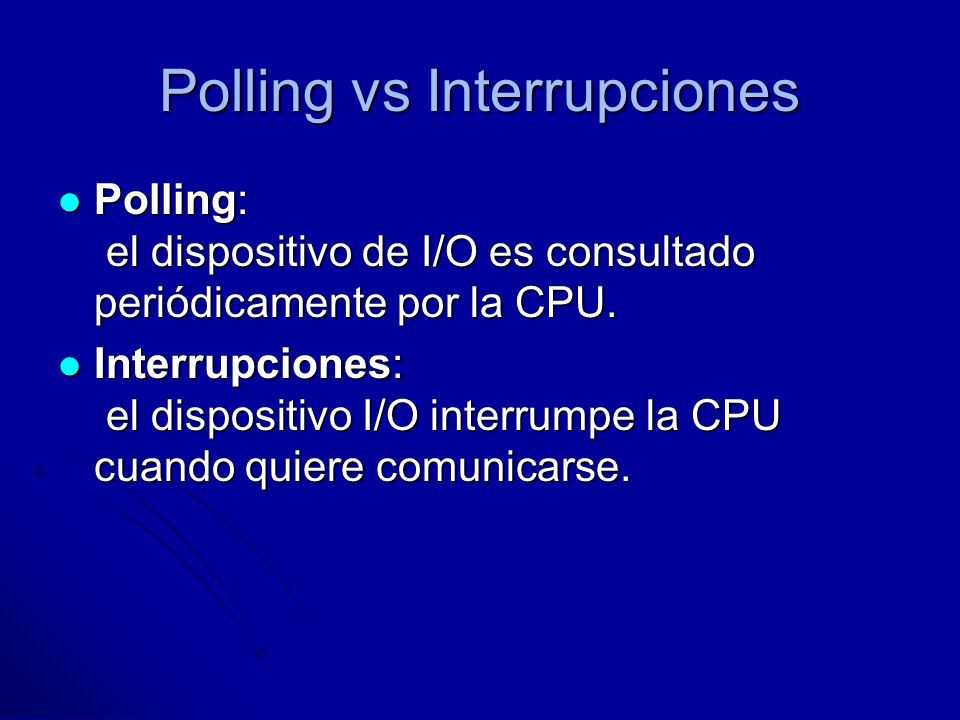

4 Polling vs Interrupciones Polling: el dispositivo de I/O es consultado periódicamente por la CPU. Polling: el dispositivo de I/O es consultado periódicamente por la CPU. Interrupciones: el dispositivo I/O interrumpe la CPU cuando quiere comunicarse. Interrupciones: el dispositivo I/O interrumpe la CPU cuando quiere comunicarse.

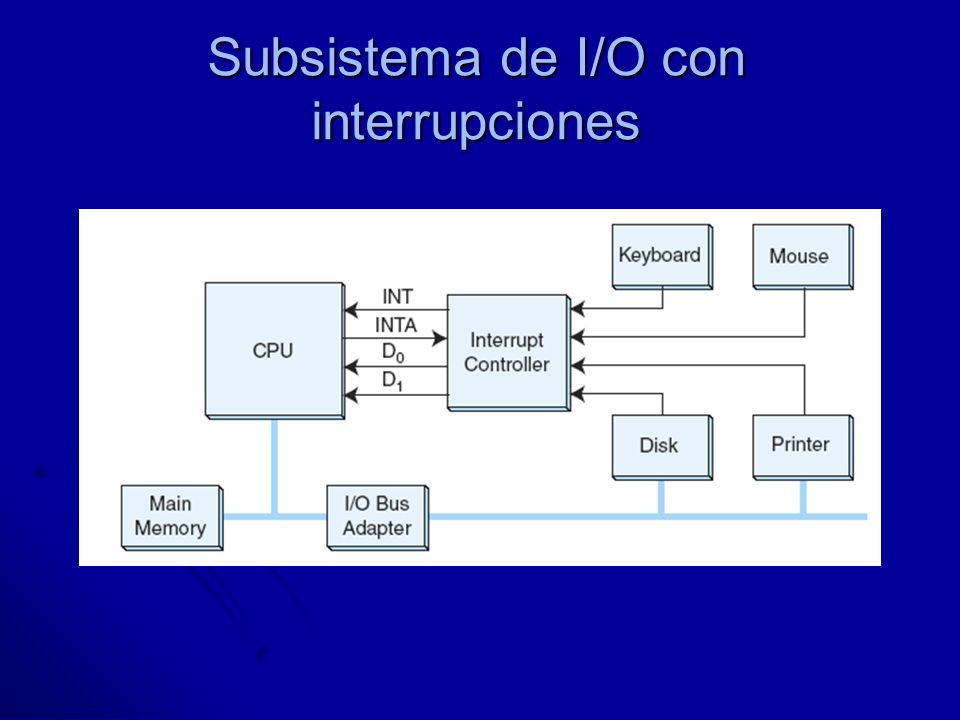

5 Subsistema de I/O con interrupciones

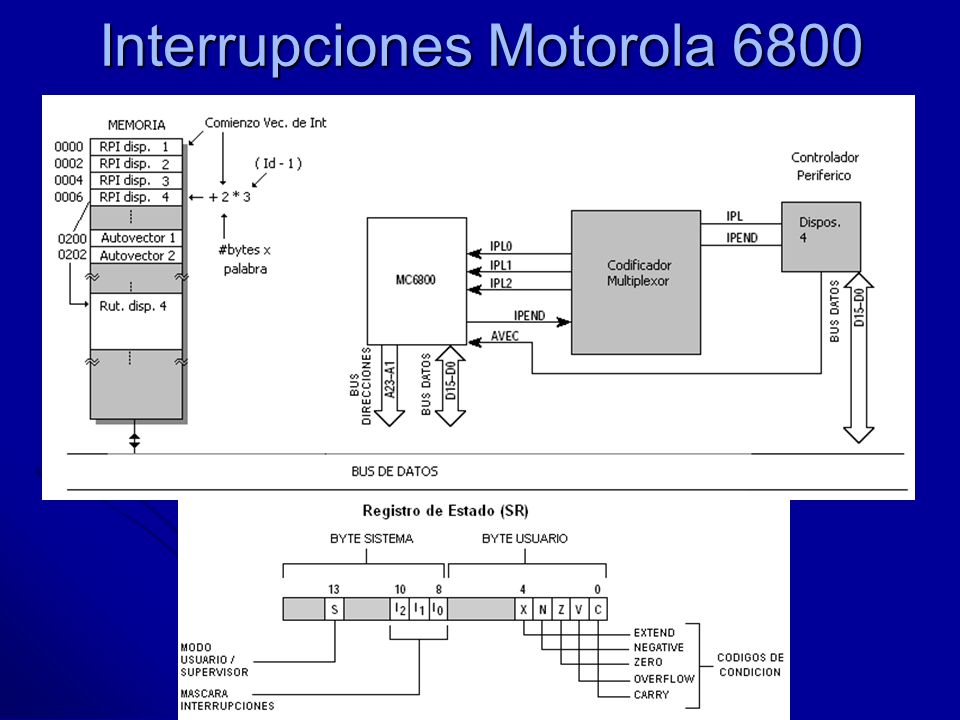

6 Interrupciones Motorola 6800

7 Interrupciones Intel 8086

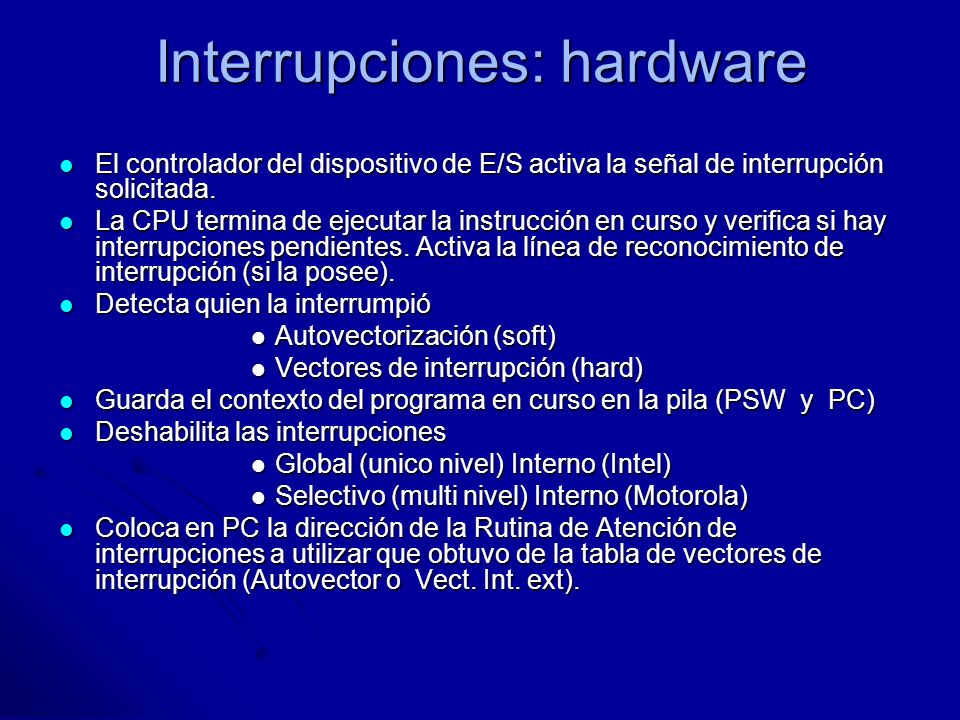

8 Interrupciones: hardware El controlador del dispositivo de E/S activa la señal de interrupción solicitada. El controlador del dispositivo de E/S activa la señal de interrupción solicitada. La CPU termina de ejecutar la instrucción en curso y verifica si hay interrupciones pendientes. Activa la línea de reconocimiento de interrupción (si la posee). La CPU termina de ejecutar la instrucción en curso y verifica si hay interrupciones pendientes. Activa la línea de reconocimiento de interrupción (si la posee). Detecta quien la interrumpió Detecta quien la interrumpió Autovectorización (soft) Autovectorización (soft) Vectores de interrupción (hard) Vectores de interrupción (hard) Guarda el contexto del programa en curso en la pila (PSW y PC) Guarda el contexto del programa en curso en la pila (PSW y PC) Deshabilita las interrupciones Deshabilita las interrupciones Global (unico nivel) Interno (Intel) Global (unico nivel) Interno (Intel) Selectivo (multi nivel) Interno (Motorola) Selectivo (multi nivel) Interno (Motorola) Coloca en PC la dirección de la Rutina de Atención de interrupciones a utilizar que obtuvo de la tabla de vectores de interrupción (Autovector o Vect. Int. ext). Coloca en PC la dirección de la Rutina de Atención de interrupciones a utilizar que obtuvo de la tabla de vectores de interrupción (Autovector o Vect. Int. ext).

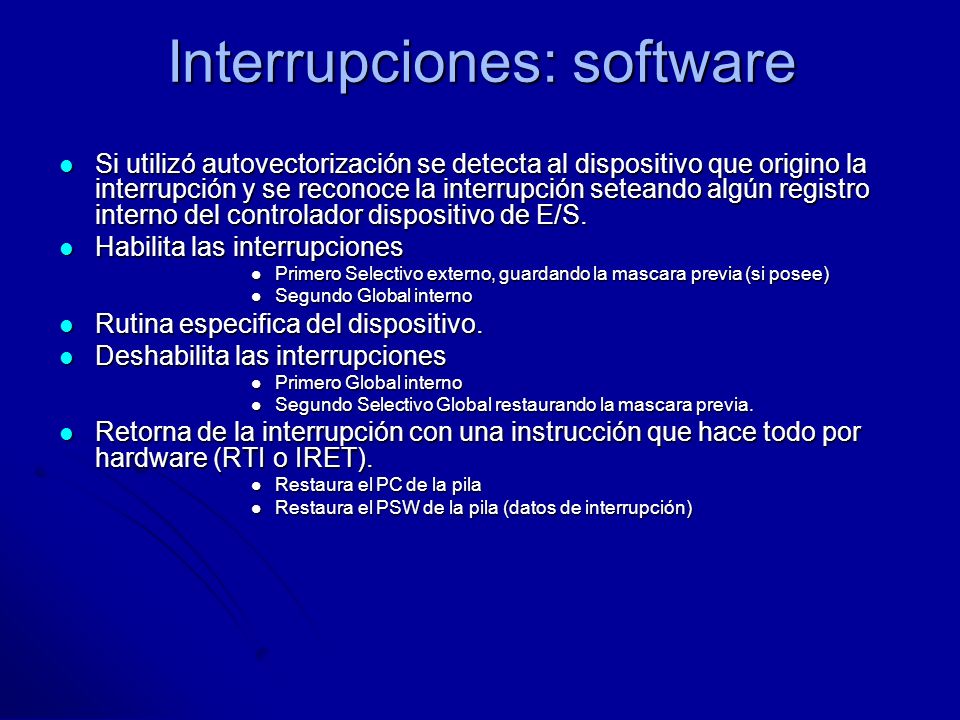

9 Interrupciones: software Si utilizó autovectorización se detecta al dispositivo que origino la interrupción y se reconoce la interrupción seteando algún registro interno del controlador dispositivo de E/S. Si utilizó autovectorización se detecta al dispositivo que origino la interrupción y se reconoce la interrupción seteando algún registro interno del controlador dispositivo de E/S. Habilita las interrupciones Habilita las interrupciones Primero Selectivo externo, guardando la mascara previa (si posee) Primero Selectivo externo, guardando la mascara previa (si posee) Segundo Global interno Segundo Global interno Rutina especifica del dispositivo. Rutina especifica del dispositivo. Deshabilita las interrupciones Deshabilita las interrupciones Primero Global interno Primero Global interno Segundo Selectivo Global restaurando la mascara previa. Segundo Selectivo Global restaurando la mascara previa. Retorna de la interrupción con una instrucción que hace todo por hardware (RTI o IRET). Retorna de la interrupción con una instrucción que hace todo por hardware (RTI o IRET). Restaura el PC de la pila Restaura el PC de la pila Restaura el PSW de la pila (datos de interrupción) Restaura el PSW de la pila (datos de interrupción)

10 Controlador de interrupciones Intel

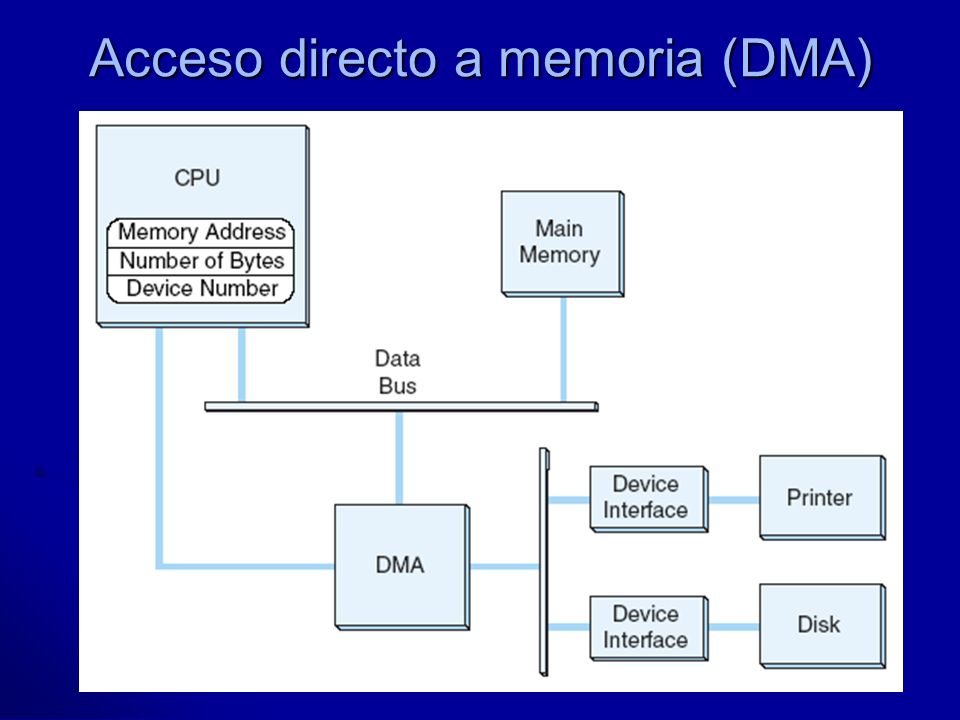

11 Acceso directo a memoria (DMA)

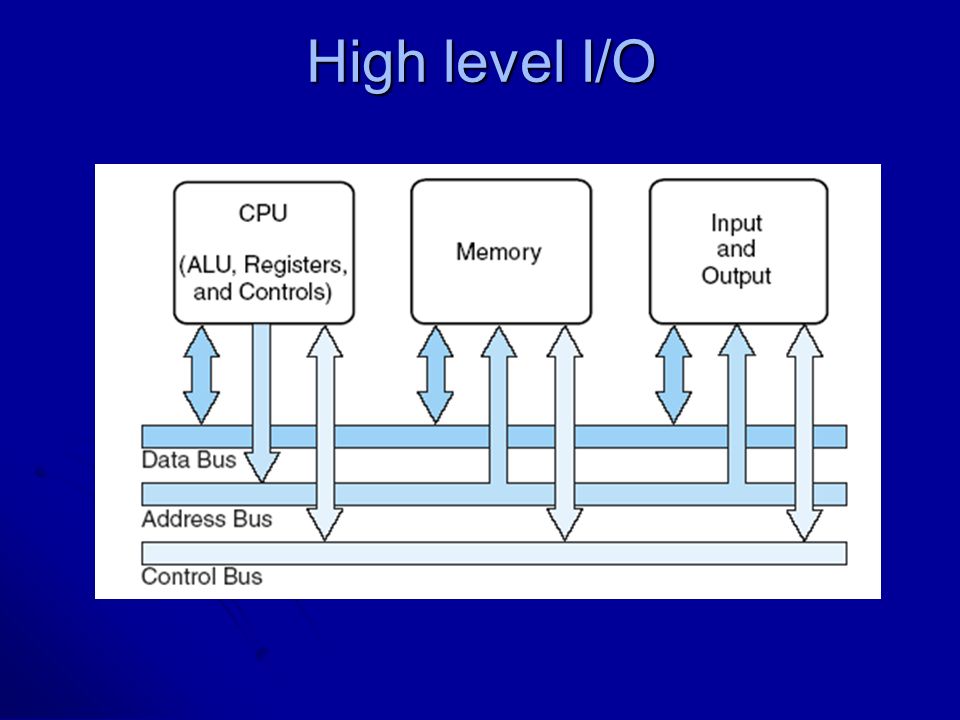

12 High level I/O

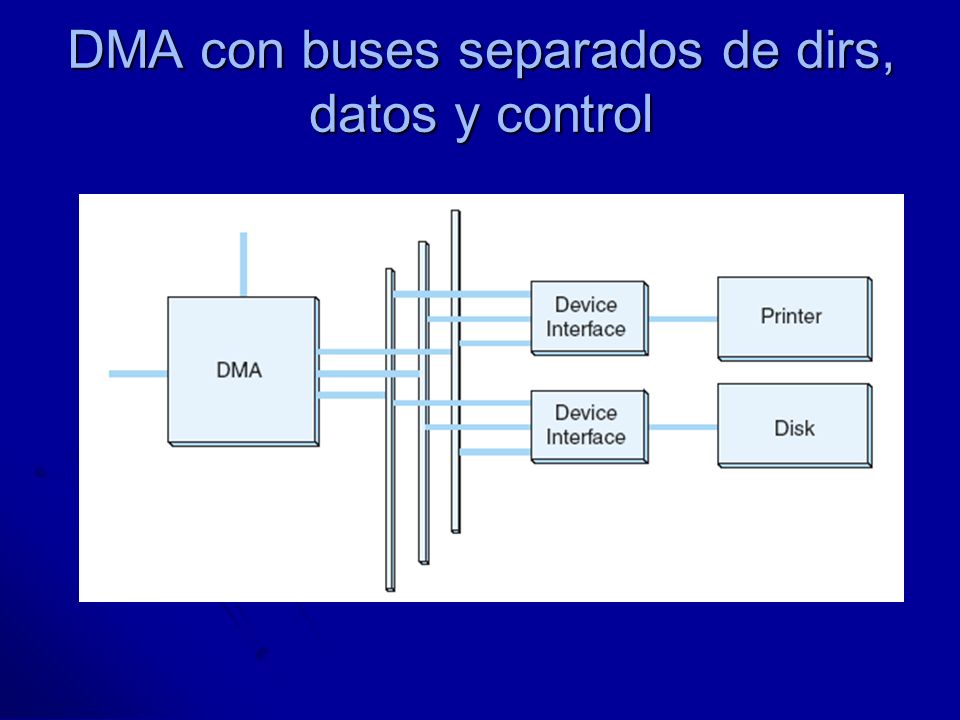

13 DMA con buses separados de dirs, datos y control

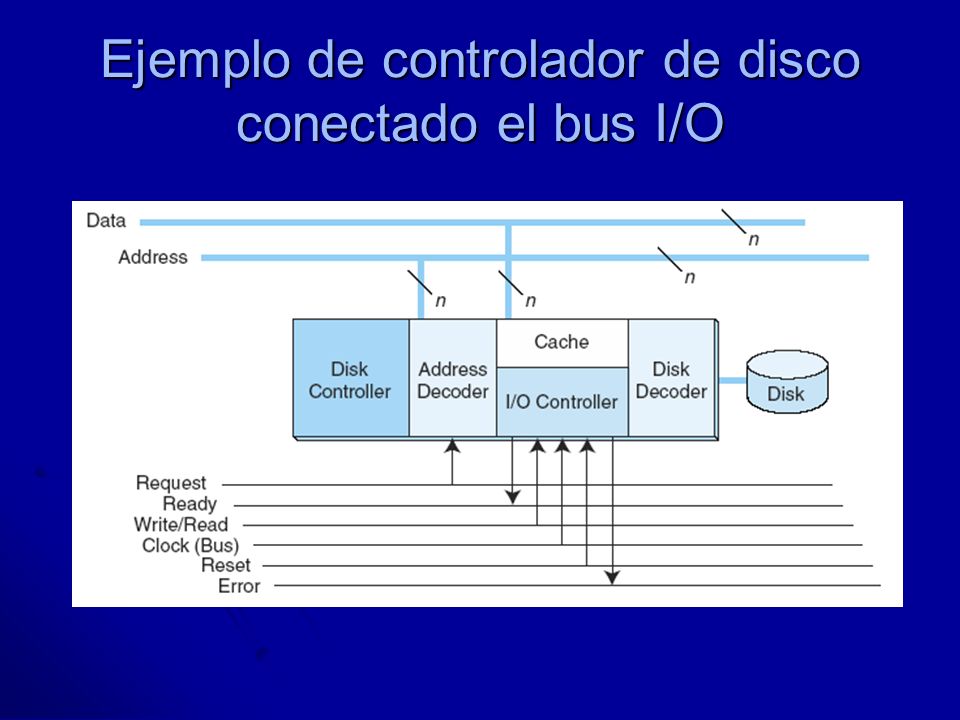

14 Ejemplo de controlador de disco conectado el bus I/O

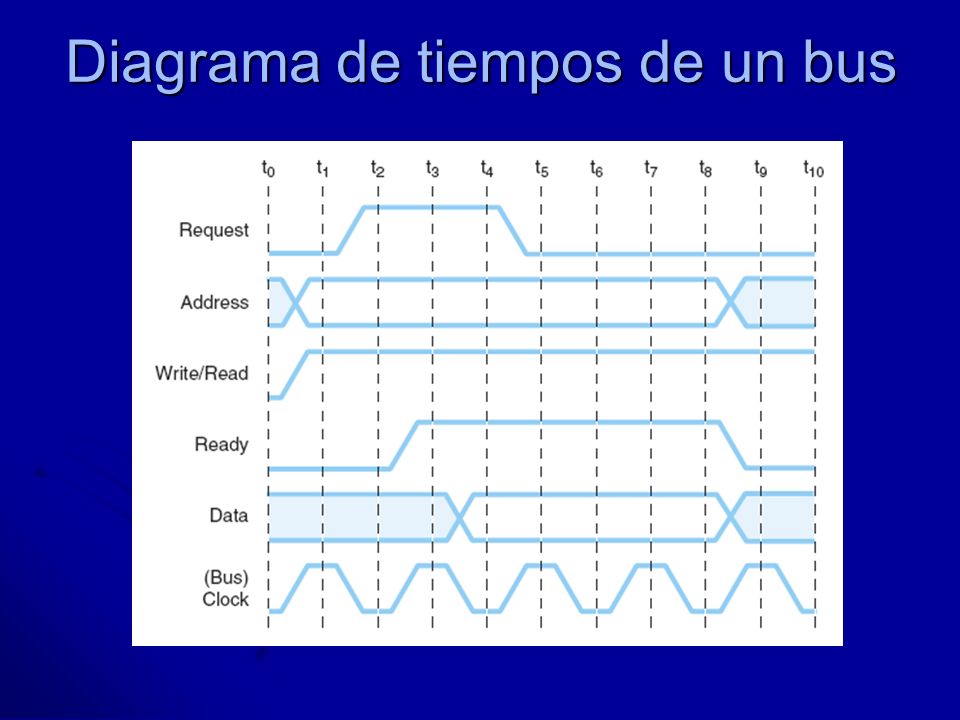

15 Diagrama de tiempos de un bus

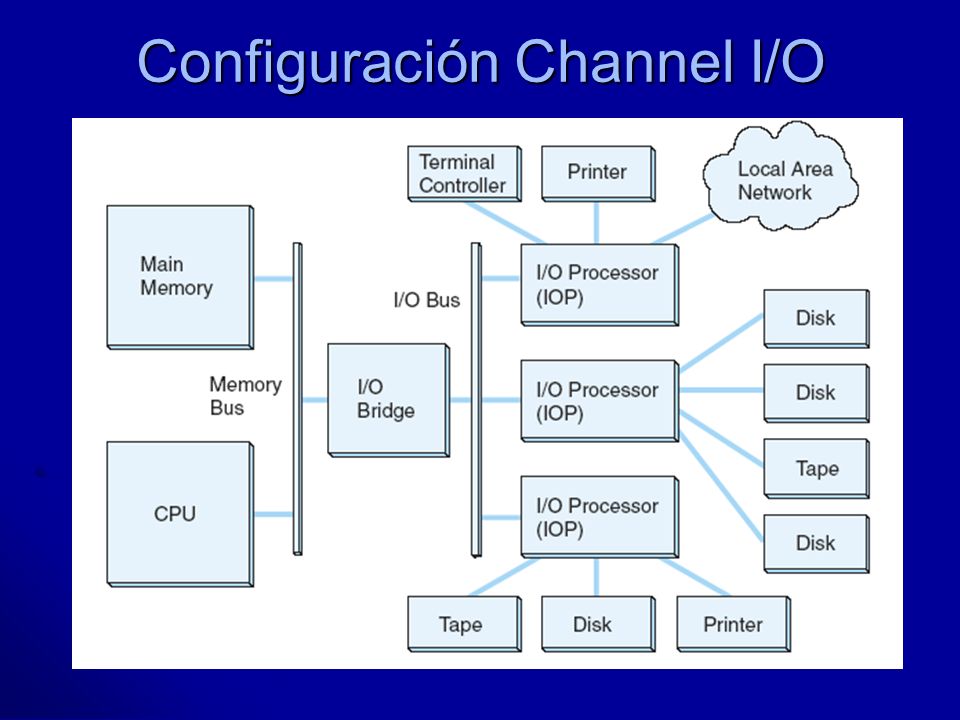

16 Configuración Channel I/O

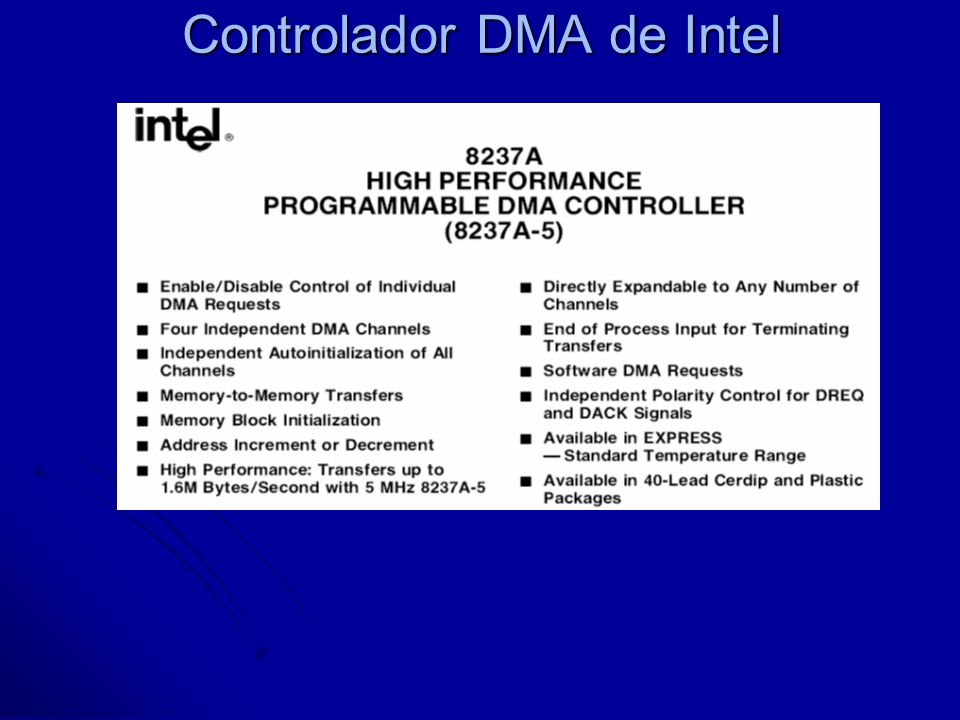

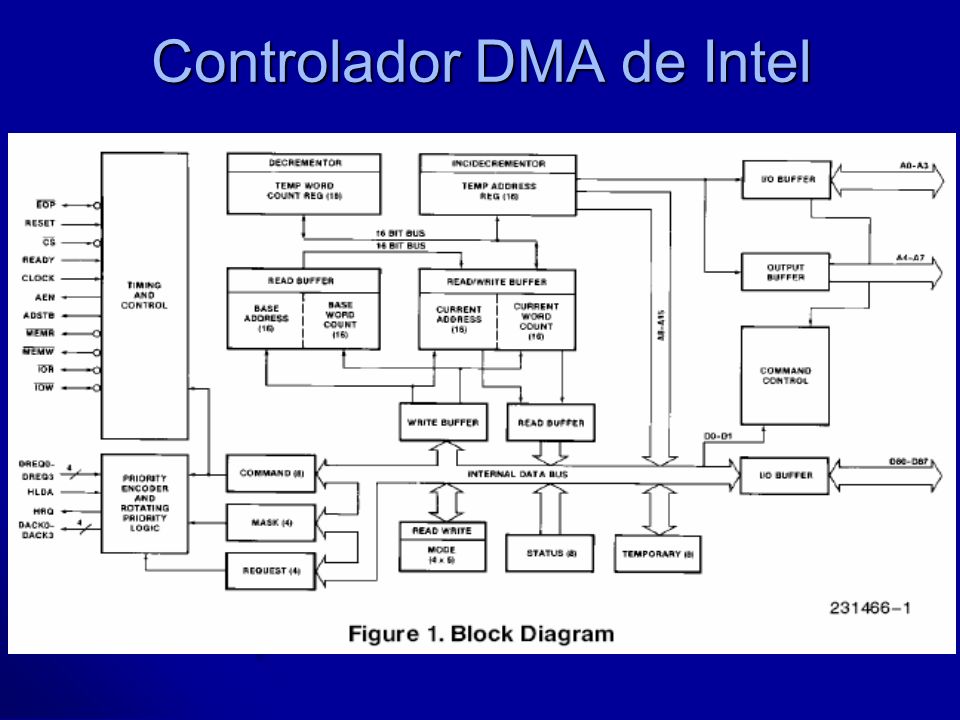

17 Controlador DMA de Intel

18

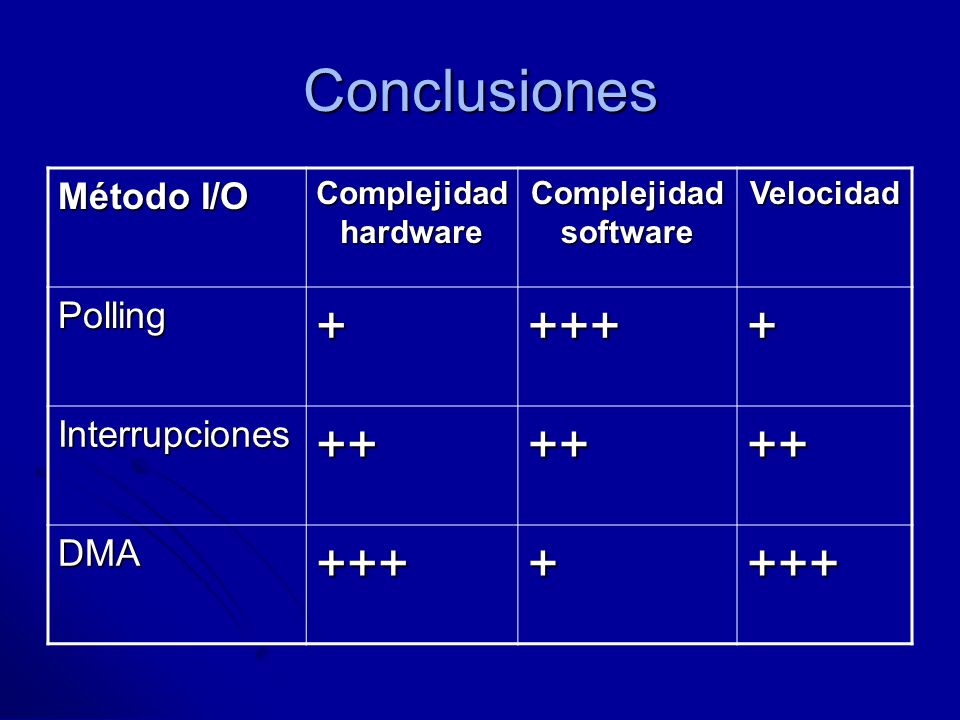

19 Conclusiones Método I/O Complejidad hardware Complejidad software Velocidad Polling+++++ Interrupciones++++++ DMA+++++++
