1 Redes de Computadoras Tecnologías de Información y comunicaciones Sonet/SDH

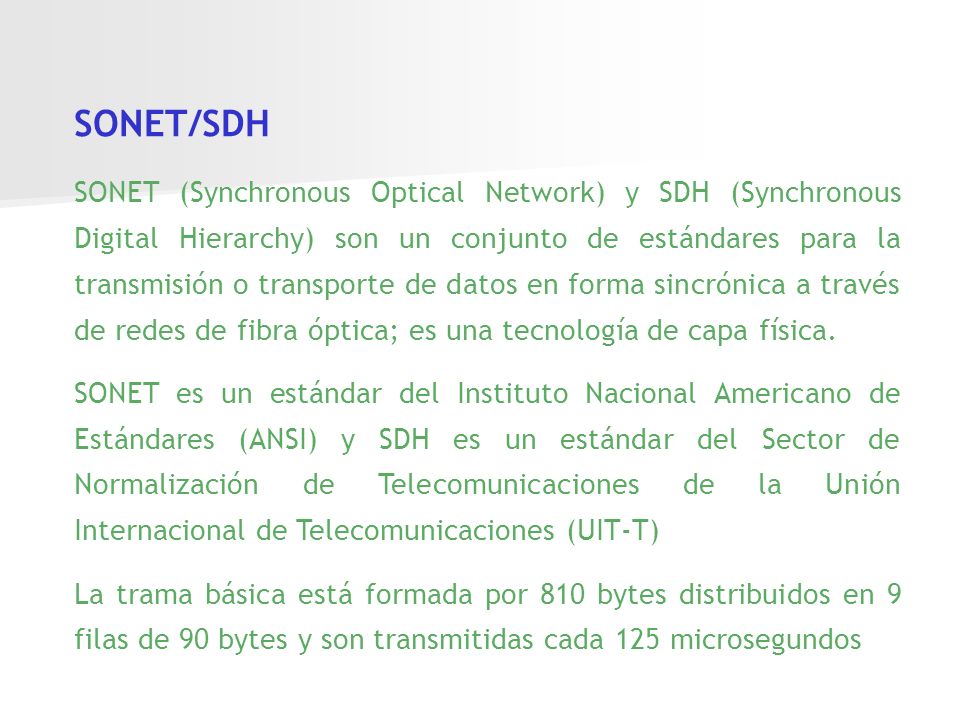

2 SONET/SDH SONET (Synchronous Optical Network) y SDH (Synchronous Digital Hierarchy) son un conjunto de estándares para la transmisión o transporte de datos en forma sincrónica a través de redes de fibra óptica; es una tecnología de capa física. SONET es un estándar del Instituto Nacional Americano de Estándares (ANSI) y SDH es un estándar del Sector de Normalización de Telecomunicaciones de la Unión Internacional de Telecomunicaciones (UIT-T) La trama básica está formada por 810 bytes distribuidos en 9 filas de 90 bytes y son transmitidas cada 125 microsegundos

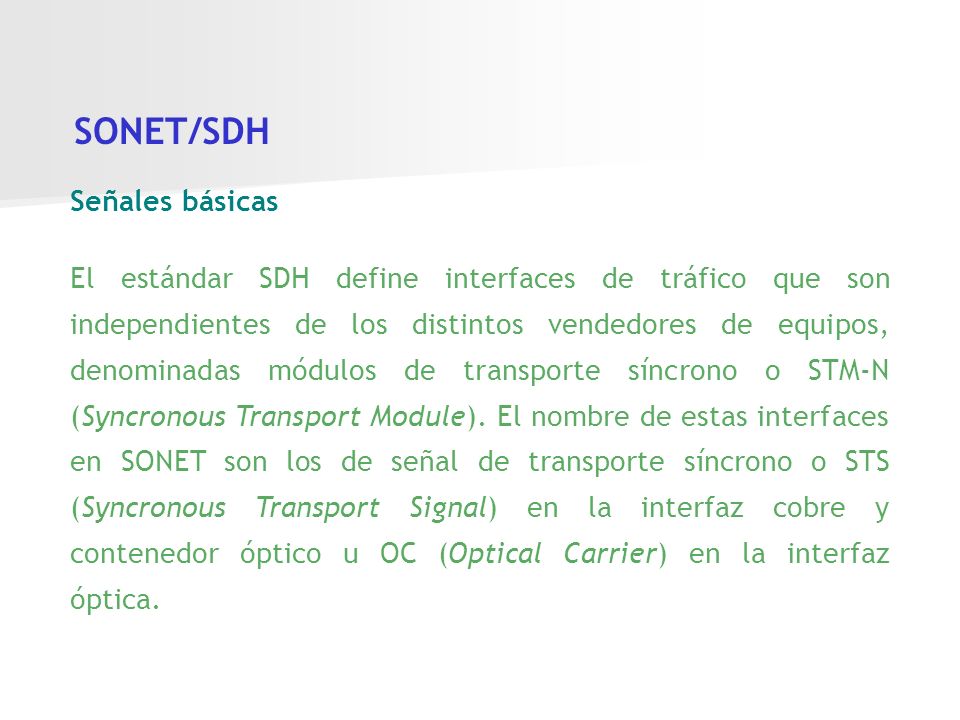

3 SONET/SDH El estándar SDH define interfaces de tráfico que son independientes de los distintos vendedores de equipos, denominadas módulos de transporte síncrono o STM-N (Syncronous Transport Module). El nombre de estas interfaces en SONET son los de señal de transporte síncrono o STS (Syncronous Transport Signal) en la interfaz cobre y contenedor óptico u OC (Optical Carrier) en la interfaz óptica. Señales básicas

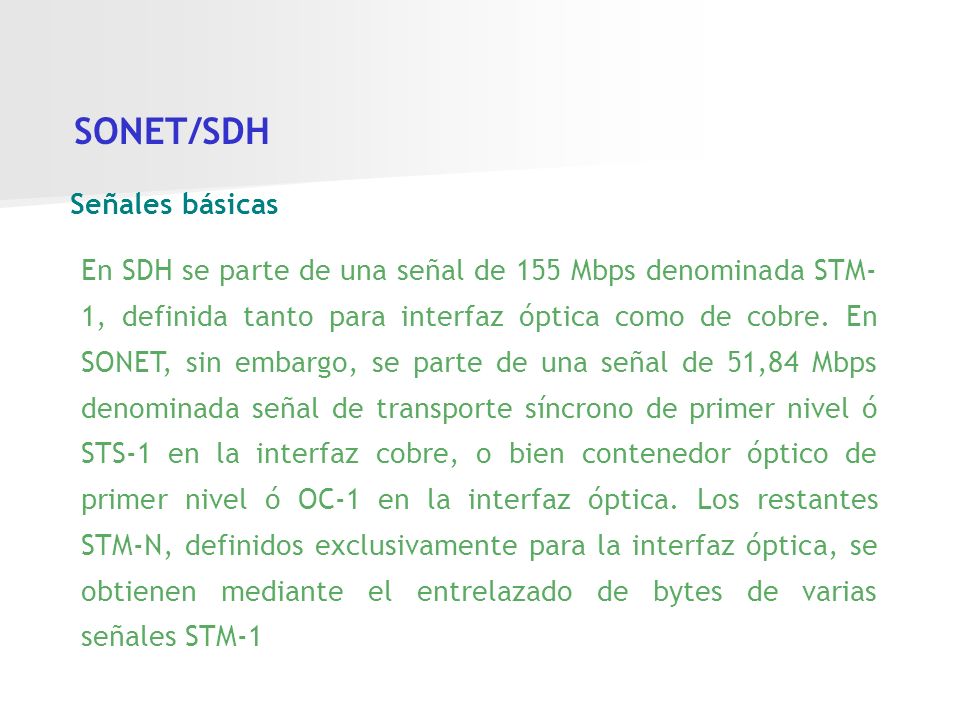

4 En SDH se parte de una señal de 155 Mbps denominada STM- 1, definida tanto para interfaz óptica como de cobre. En SONET, sin embargo, se parte de una señal de 51,84 Mbps denominada señal de transporte síncrono de primer nivel ó STS-1 en la interfaz cobre, o bien contenedor óptico de primer nivel ó OC-1 en la interfaz óptica. Los restantes STM-N, definidos exclusivamente para la interfaz óptica, se obtienen mediante el entrelazado de bytes de varias señales STM-1 SONET/SDH Señales básicas

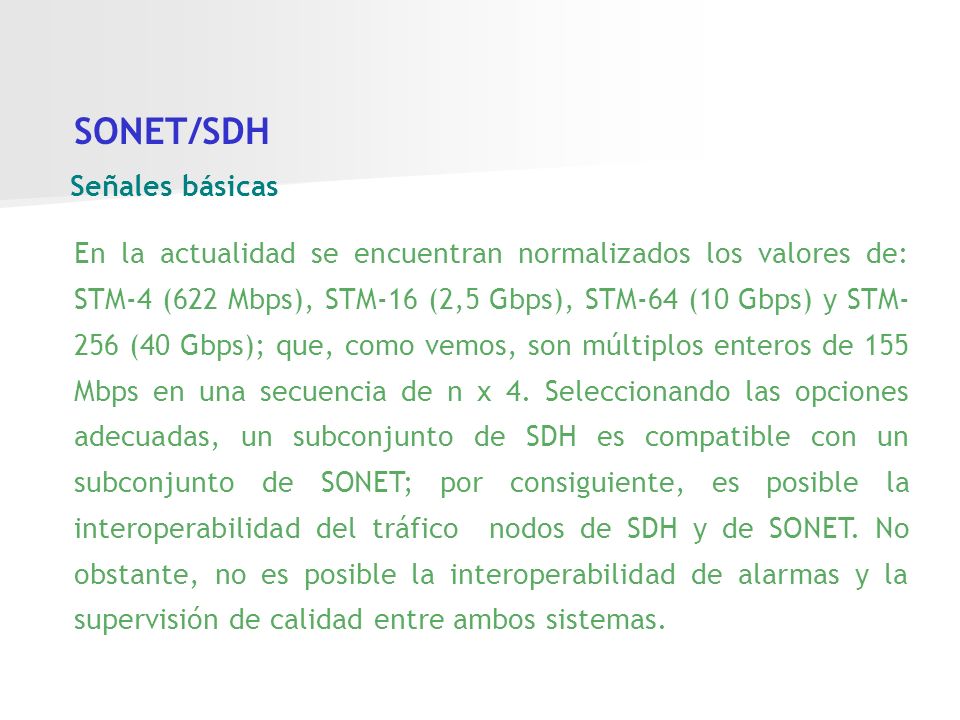

5 En la actualidad se encuentran normalizados los valores de: STM-4 (622 Mbps), STM-16 (2,5 Gbps), STM-64 (10 Gbps) y STM- 256 (40 Gbps); que, como vemos, son múltiplos enteros de 155 Mbps en una secuencia de n x 4. Seleccionando las opciones adecuadas, un subconjunto de SDH es compatible con un subconjunto de SONET; por consiguiente, es posible la interoperabilidad del tráfico nodos de SDH y de SONET. No obstante, no es posible la interoperabilidad de alarmas y la supervisión de calidad entre ambos sistemas. SONET/SDH Señales básicas

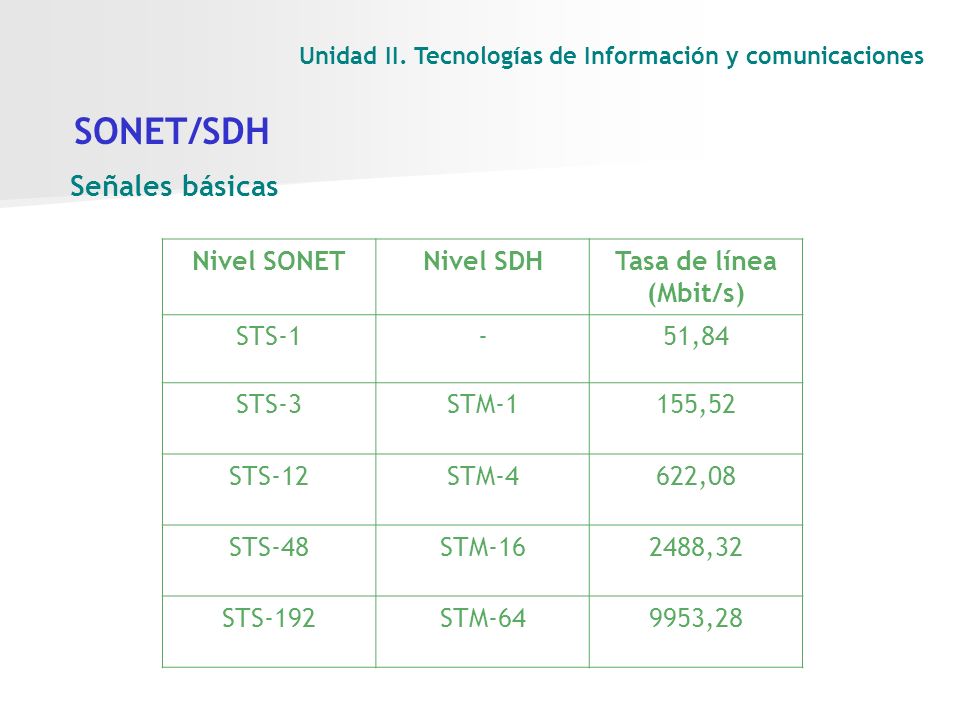

6 Nivel SONETNivel SDHTasa de línea (Mbit/s) STS-1-51,84 STS-3STM-1155,52 STS-12STM-4622,08 STS-48STM-162488,32 STS-192STM-649953,28 Unidad II. Tecnologías de Información y comunicaciones SONET/SDH Señales básicas

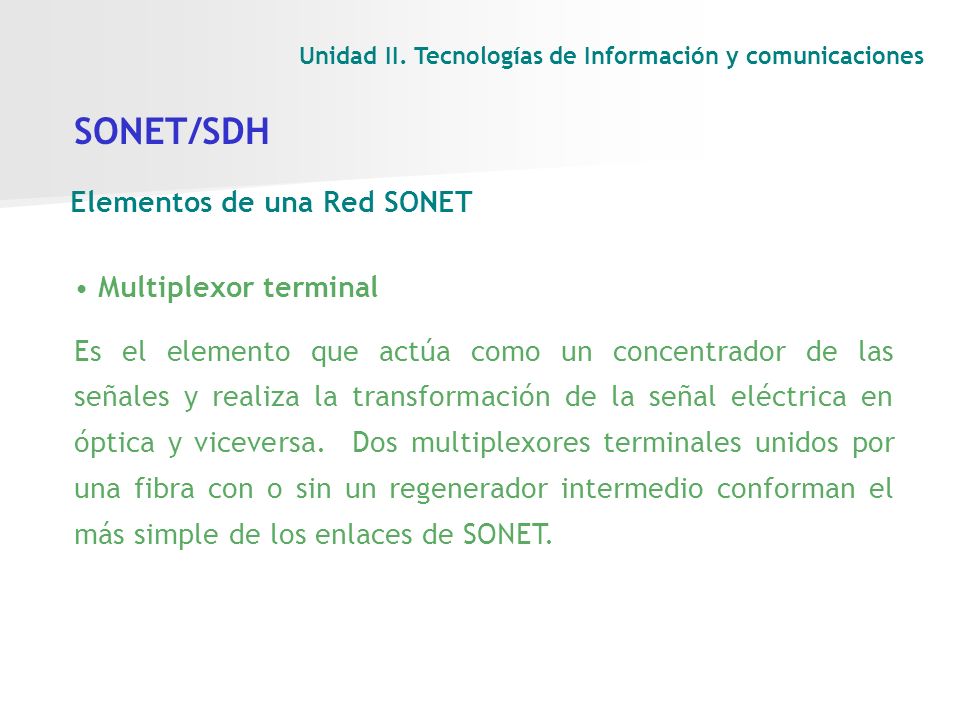

7 Unidad II. Tecnologías de Información y comunicaciones SONET/SDH Multiplexor terminal Es el elemento que actúa como un concentrador de las señales y realiza la transformación de la señal eléctrica en óptica y viceversa. Dos multiplexores terminales unidos por una fibra con o sin un regenerador intermedio conforman el más simple de los enlaces de SONET. Elementos de una Red SONET

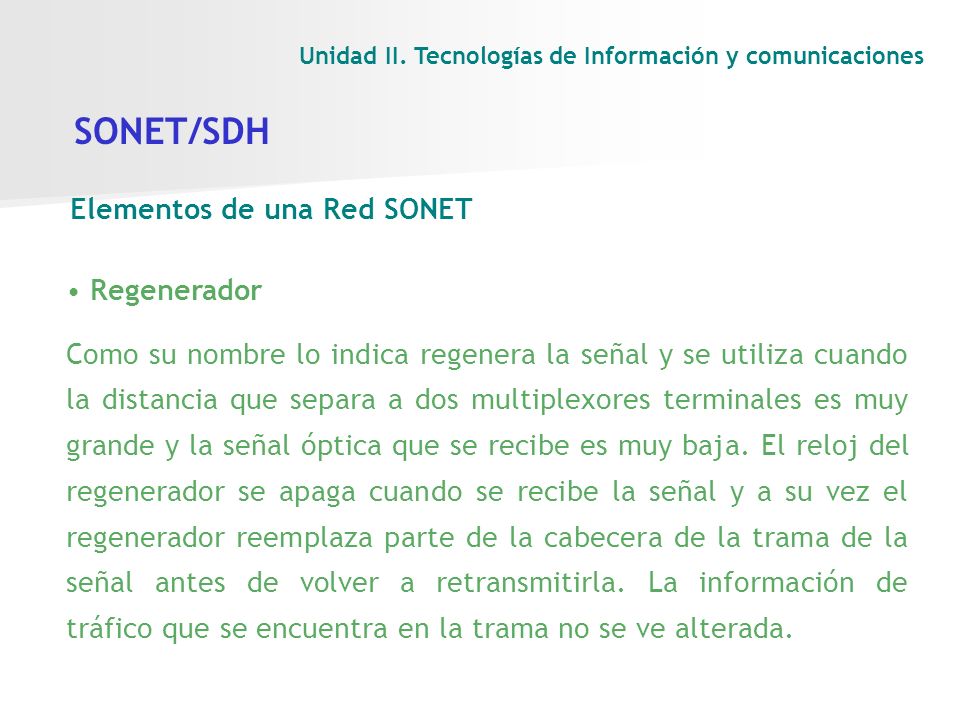

8 Regenerador Como su nombre lo indica regenera la señal y se utiliza cuando la distancia que separa a dos multiplexores terminales es muy grande y la señal óptica que se recibe es muy baja. El reloj del regenerador se apaga cuando se recibe la señal y a su vez el regenerador reemplaza parte de la cabecera de la trama de la señal antes de volver a retransmitirla. La información de tráfico que se encuentra en la trama no se ve alterada. Unidad II. Tecnologías de Información y comunicaciones SONET/SDH Elementos de una Red SONET

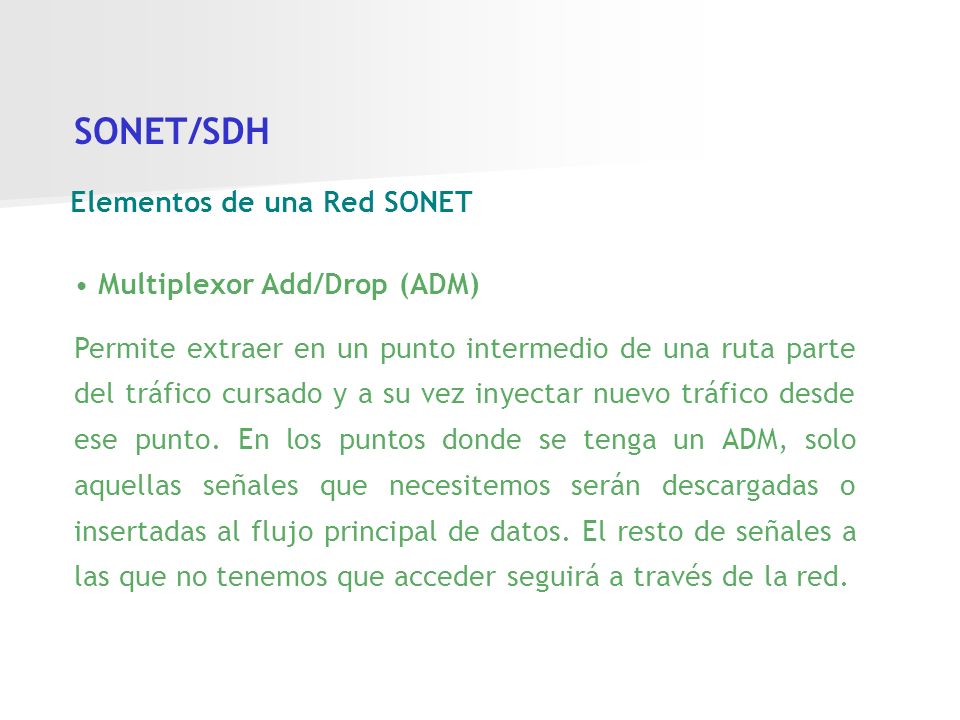

9 Multiplexor Add/Drop (ADM) Permite extraer en un punto intermedio de una ruta parte del tráfico cursado y a su vez inyectar nuevo tráfico desde ese punto. En los puntos donde se tenga un ADM, solo aquellas señales que necesitemos serán descargadas o insertadas al flujo principal de datos. El resto de señales a las que no tenemos que acceder seguirá a través de la red. SONET/SDH Elementos de una Red SONET
