REPASO ESTÁTICA Análisis de Vigas Curso Virtual Moodle Profesor José Miguel Benjumea.

Presentación del tema: "REPASO ESTÁTICA Análisis de Vigas Curso Virtual Moodle Profesor José Miguel Benjumea."— Transcripción de la presentación:

1 REPASO ESTÁTICA Análisis de Vigas Curso Virtual Moodle Profesor José Miguel Benjumea

2 Algunos esquemas longitudinales en Vigas

3 Análisis de Vigas  Se pueden emplear dos métodos, a saber, el método de los cortes y el método de integración  En esta parte del curso estamos interesados en el primer método.

4 El método de los cortes  B es una unión rígida  Estamos interesados en las fuerzas internas en una sección que pase por D

5

6 Ejemplo:

7 Ejemplo (cont.):

8

9 Ejercicios… Las acciones sobre la viga se aplican en x=L/2. Determine las fuerzas internas antes y después del punto de aplicación. ¿Es posible trazar diagramas de la variación de las fuerzas en función de la ubicación del corte?

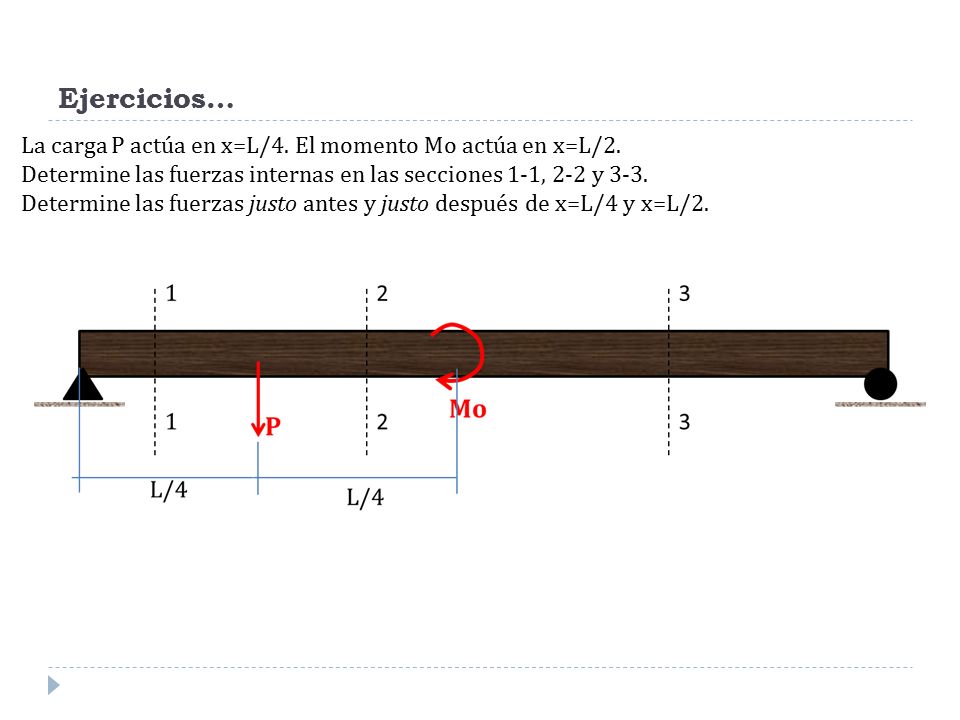

10 Ejercicios… La carga P actúa en x=L/4. El momento Mo actúa en x=L/2. Determine las fuerzas internas en las secciones 1-1, 2-2 y 3-3. Determine las fuerzas justo antes y justo después de x=L/4 y x=L/2.

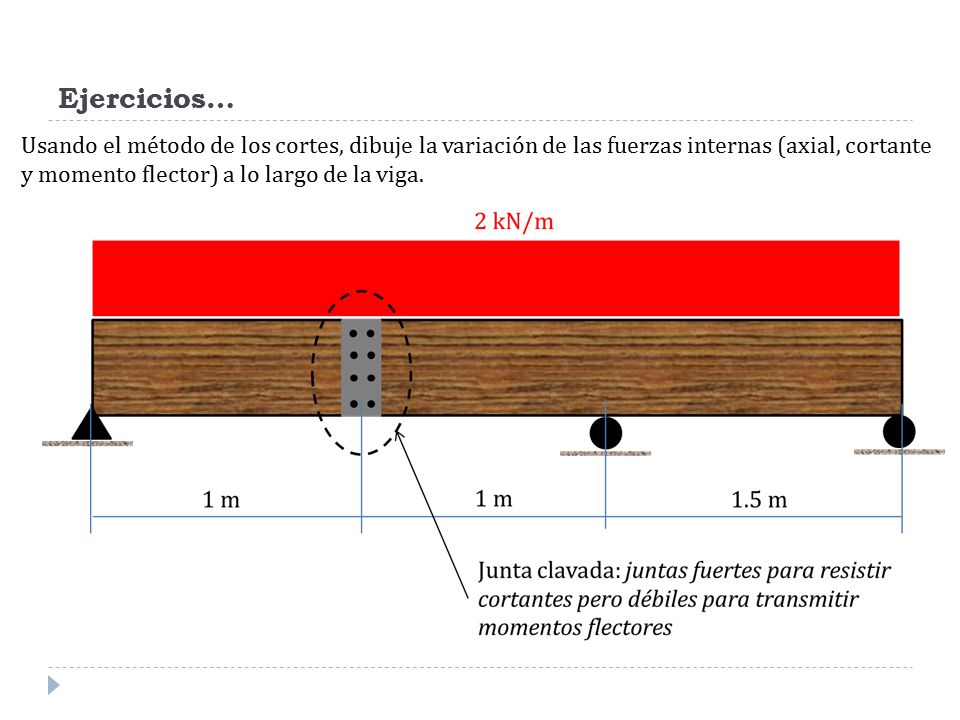

11 Ejercicios… Usando el método de los cortes, dibuje la variación de las fuerzas internas (axial, cortante y momento flector) a lo largo de la viga.
