1 Ingeniería Técnica Forestal
BIOLOGÍA Ingeniería Técnica Forestal Juan Homet García-Cernuda Dpto. de Biología de Organismos y Sistemas Universidad de Oviedo

2 TEJIDOS CONDUCTORES: EL XILEMA

3 EL XILEMA El Xilema es un tejido vascular cuya principal función es el transporte, de manera mecánica, de agua y solutos Se trata de un tejido complejo, presenta distintos tipos de células, unas vivas y otras muertas

4 CÉLULAS PARENQUIMÁTICAS
EL XILEMA Puede presentar: TRÁQUEAS (Vasos) ELEMENTOS TRAQUEALES TRAQUEIDAS FIBRAS CÉLULAS PARENQUIMÁTICAS ESCLEREIDAS CONDUCTOS RESINÍFEROS CONDUCTOS GOMÍFEROS Y otros tipos como son

5 EL XILEMA ELEMENTOS TRAQUEALES Son las TRÁQUEAS (vasos), formados por varios miembros de los vasos colocados unos a continuación de otros, y las TRAQUEIDAS. Los miembros de los vasos presentan perforaciones entre los elementos de un mismo vaso y punteaduras con los de otros vasos, mientras que las traqueidas solo presentas punteaduras

6 ELEMENTOS TRAQUEALES Placa perforada Punteadura areolada Punteaduras
EL XILEMA ELEMENTOS TRAQUEALES Placa perforada Punteadura areolada Punteaduras ELEMENTO DE UN VASO TRAQUEIDA

7 ELEMENTOS TRAQUEALES TRÁQUEAS
EL XILEMA ELEMENTOS TRAQUEALES TRÁQUEAS Son los vasos xilemáticos constituidos por una serie de células (elementos de los vasos) dispuestas en fila. Los elementos de los vasos en estado adulto son: Células con paredes secundarias lignificadas Sin protoplasto (células muertas)

8 TIPOS DE PLACAS PERFORADAS
EL XILEMA TIPOS DE PLACAS PERFORADAS SIMPLE con una sola perforación que ocupa toda la placa ESCALERIFORME con perforaciones en forma de peldaños de una escalera de mano FORAMINADA con perforaciones redondeadas y dispuestas de forma irregular RETICULADA con perforaciones dispuestas como una red

9 TIPOS DE PLACAS PERFORADAS
EL XILEMA TIPOS DE PLACAS PERFORADAS SIMPLE

10 TIPOS DE PLACAS PERFORADAS
EL XILEMA TIPOS DE PLACAS PERFORADAS ESCALERIFORMES

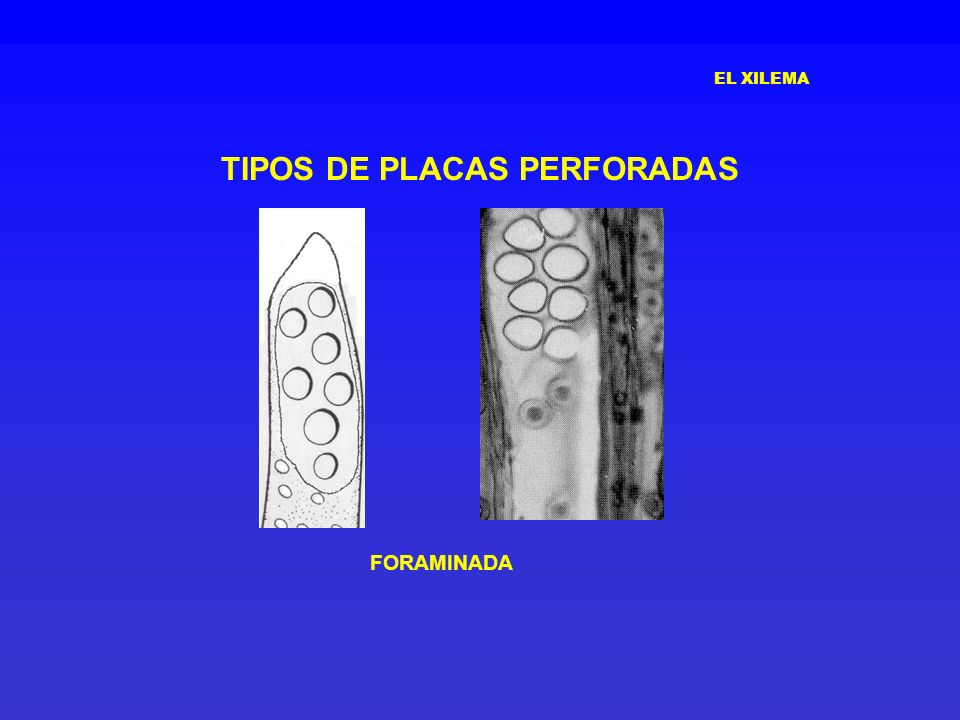

11 TIPOS DE PLACAS PERFORADAS
EL XILEMA TIPOS DE PLACAS PERFORADAS FORAMINADA

12 TIPOS DE PLACAS PERFORADAS
EL XILEMA TIPOS DE PLACAS PERFORADAS RETICULADA

13 ENGROSAMIENTOS SECUNDARIOS
EL XILEMA ENGROSAMIENTOS SECUNDARIOS La secuencia del engrosamiento sería: Anillados Helicoidales Escaleriformes Reticulados

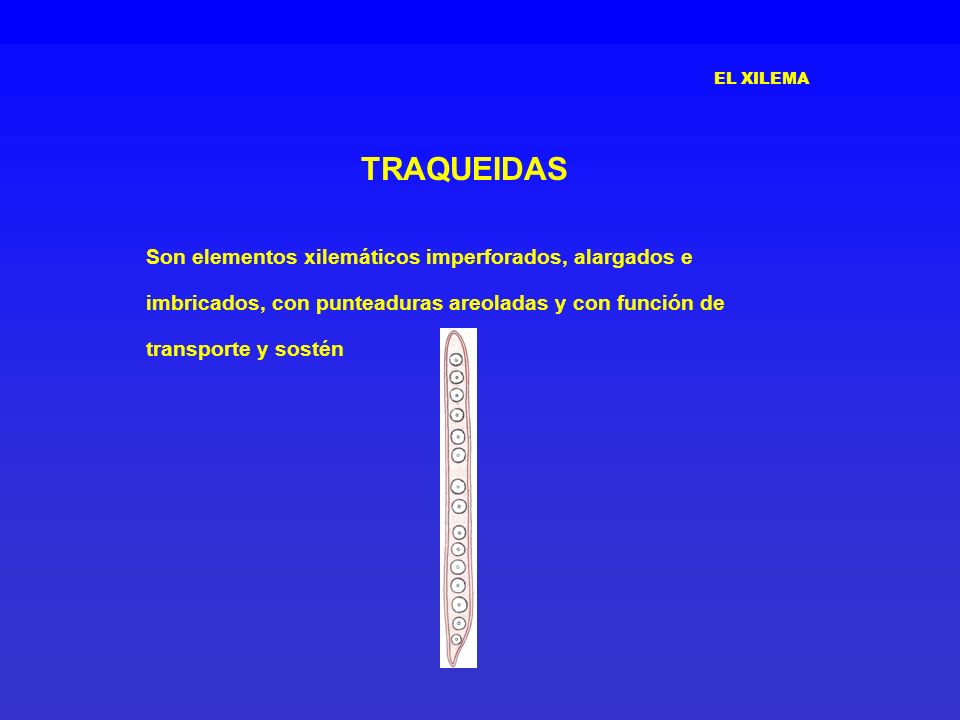

14 EL XILEMA TRAQUEIDAS Son elementos xilemáticos imperforados, alargados e imbricados, con punteaduras areoladas y con función de transporte y sostén

15 EL XILEMA FIBRAS Son células muertas, con pared mucho más gruesa que las de los elementos traqueales, con punteaduras generalmente simples, cuya misión es únicamente la de sostén Varían en tamaño, forma y grosor

16 FIBRAS En el xilema podemos encontrar:
FIBROTRAQUEIDAS que presentan paredes de grosor intermedio y punteaduras areoladas FIBRAS LIBRIFORMES con paredes muy gruesas y punteaduras simples

17 CÉLULAS PARENQUIMÁTICAS
EL XILEMA CÉLULAS PARENQUIMÁTICAS Son células vivas, que presentan vacuolas, en la mayoría de los casos con sustancias de reserva como almidón y lípidos, a veces con taninos o cristales de oxalato cálcico. Pueden presentar pared secundaria, en este caso las punteaduras situadas entre los elementos traqueales y las células parenquimáticas son en la mayoría de los casos semiareoladas

18 CÉLULAS PARENQUIMÁTICAS
EL XILEMA CÉLULAS PARENQUIMÁTICAS Cuando una célula parenquimática y un elemento traqueal están en contacto puede suceder que haya un crecimiento de la pared de la célula parenquimática que penetra en el elemento traqueal a través de una punteadura, formándose una bolsas llenas de citoplasma, llamadas tílides, que llegan a cerrar el elemento traqueal impidiendo el paso de agua y solutos.

19 CÉLULAS PARENQUIMÁTICAS
EL XILEMA CÉLULAS PARENQUIMÁTICAS Vaso con TÍLIDES

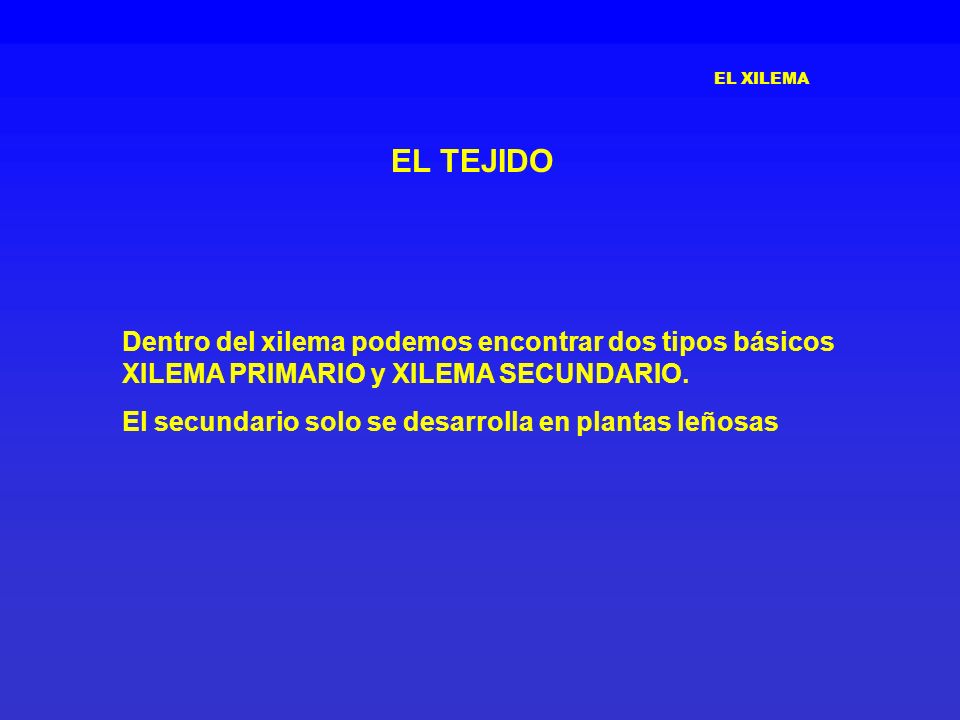

20 EL XILEMA EL TEJIDO Dentro del xilema podemos encontrar dos tipos básicos XILEMA PRIMARIO y XILEMA SECUNDARIO. El secundario solo se desarrolla en plantas leñosas

21 EL TEJIDO XILEMA PRIMARIO
EL XILEMA EL TEJIDO XILEMA PRIMARIO Se origina a partir del PROCAMBIUM y tiene dos etapas de desarrollo: PROTOXILEMA METAXILEMA

22 EL TEJIDO XILEMA PRIMARIO
EL XILEMA EL TEJIDO XILEMA PRIMARIO Alcanza el estado antes de que el órgano haya dejado de crecer. Presenta escasos elementos traqueales. Tiene gran porcentaje de células de parénquima PROTOXILEMA

23 EL TEJIDO XILEMA PRIMARIO
EL XILEMA EL TEJIDO XILEMA PRIMARIO Alcanza el estado cuando el órgano ha dejado de crecer. Con abundantes elementos traqueales y estos más anchos que en el protoxilema. Menos células de parénquima que en el protoxilema Más fibras que en el protoxilema METAXILEMA

24 EL TEJIDO XILEMA SECUNDARIO Se origina a partir del CAMBIUM.
EL XILEMA EL TEJIDO XILEMA SECUNDARIO Se origina a partir del CAMBIUM. Podemos distinguir dos sistemas: SISTEMA VERTICAL, formado por elementos traqueales, fibras y parénquima xilemático SISTEMA HORIZONTAL, formado por los radios

25 EL TEJIDO XILEMA SECUNDARIO
EL XILEMA EL TEJIDO XILEMA SECUNDARIO En Gimnospermas el sistema vertical consta de: TRAQUEIDAS, imbricadas por sus extremos, con punteaduras areoladas FIBROTRAQUEIDAS, nunca hay fibras libriformes Puede estar ausente como en Taxus Solo en contacto con los conductos resiníferos como en Pinus O formando bandas de distribución homogénea PARÉNQUIMA

26 EL TEJIDO XILEMA SECUNDARIO
EL XILEMA EL TEJIDO XILEMA SECUNDARIO En Gimnospermas el sistema horizontal está formado por: RADIOS generalmente uniseriados, que pueden ser: HOMOCELULARES, solo células parenquimáticas HETEROCELULARES, con células parenquimáticas y traqueidas transversales

27 EL TEJIDO XILEMA SECUNDARIO
EL XILEMA EL TEJIDO XILEMA SECUNDARIO En Dicotiledóneas el leño es más complejo y puede presentar en el SISTEMA VERTICAL: VASOS TRAQUEIDAS FIBROTRAQUEIDAS FIBRAS LIBRIFORMES FIBRAS MUCILAGINOSAS FIBRAS SEPTADAS PARÉNQUIMA

28 EL TEJIDO XILEMA SECUNDARIO
EL XILEMA EL TEJIDO XILEMA SECUNDARIO Debido a que los vasos en sección transversal, se ven como poros, al leño de las Dicotiledóneas leñosas se denomina LEÑO POROSO en contraposición al LEÑO NO POROSO de las Gimnospermas

29 EL TEJIDO XILEMA SECUNDARIO
EL XILEMA EL TEJIDO XILEMA SECUNDARIO Por la disposición de los vasos podemos diferenciar: ANULAR, vasos con diámetro grande en el leño temprano y diámetro pequeño en el tardío DIFUSO, todos los vaso con el diámetro aproximadamente igual SEMIANULAR, cuando hay una disminución gradual del diámetro de los vasos

30 EL TEJIDO XILEMA SECUNDARIO Leño tardío Leño temprano
EL XILEMA EL TEJIDO XILEMA SECUNDARIO Leño tardío Leño temprano Anillo de crecimiento LEÑO POROSO ANULAR

31 EL TEJIDO XILEMA SECUNDARIO LEÑO POROSO DIFUSO Anillo de crecimiento
EL XILEMA EL TEJIDO XILEMA SECUNDARIO LEÑO POROSO DIFUSO Anillo de crecimiento

32 EL TEJIDO XILEMA SECUNDARIO Anillo de crecimiento
EL XILEMA EL TEJIDO XILEMA SECUNDARIO Anillo de crecimiento LEÑO POROSO SEMIANULAR

33 EL TEJIDO XILEMA SECUNDARIO
EL XILEMA EL TEJIDO XILEMA SECUNDARIO El parénquima del sistema vertical se distribuye según dos tipos básicos APOTRAQUEAL independiente de los vasos PARATRAQUEAL relacionado con los vasos Cada uno de ellos se pueden dividir en varios subtipos

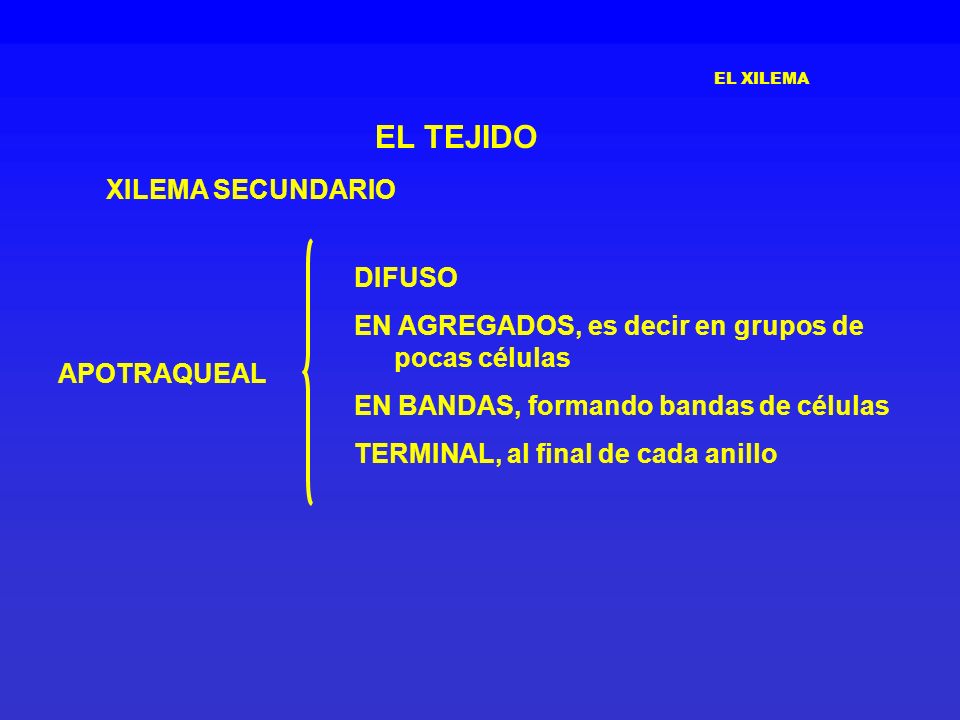

34 EL TEJIDO XILEMA SECUNDARIO DIFUSO
EL XILEMA EL TEJIDO XILEMA SECUNDARIO DIFUSO EN AGREGADOS, es decir en grupos de pocas células EN BANDAS, formando bandas de células TERMINAL, al final de cada anillo APOTRAQUEAL

35 EL XILEMA EL TEJIDO XILEMA SECUNDARIO Parénquima Apotraqueal en bandas

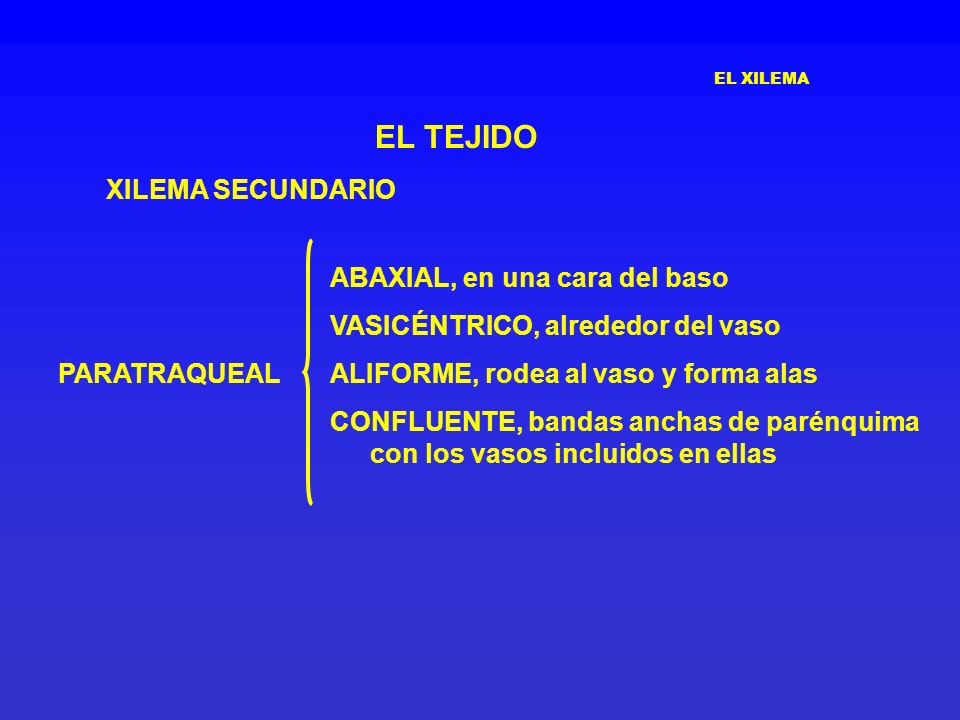

36 EL TEJIDO XILEMA SECUNDARIO ABAXIAL, en una cara del baso
EL XILEMA EL TEJIDO XILEMA SECUNDARIO ABAXIAL, en una cara del baso VASICÉNTRICO, alrededor del vaso ALIFORME, rodea al vaso y forma alas CONFLUENTE, bandas anchas de parénquima con los vasos incluidos en ellas PARATRAQUEAL

37 Paratraqueal vasicéntrico
EL XILEMA EL TEJIDO XILEMA SECUNDARIO Vasos Parénquima Paratraqueal vasicéntrico

38 EL TEJIDO XILEMA SECUNDARIO
EL XILEMA EL TEJIDO XILEMA SECUNDARIO En Dicotiledóneas el sistema horizontal está formado por los RADIOS Formados exclusivamente por células parenquimáticas

39 EL TEJIDO XILEMA SECUNDARIO Los RADIOS pueden ser
EL XILEMA EL TEJIDO XILEMA SECUNDARIO Los RADIOS pueden ser UNISERIADOS, una célula de grosor, vistos en sección tangencial MULTISERIADOS, varias células de grosor, vistos en sección tangencial

40 EL XILEMA EL TEJIDO XILEMA SECUNDARIO RADIOS uniseriados

41 EL XILEMA EL TEJIDO XILEMA SECUNDARIO RADIOS multiseriados

42 EL TEJIDO XILEMA SECUNDARIO
EL XILEMA EL TEJIDO XILEMA SECUNDARIO Los RADIOS con respecto a la tipología pueden ser: HOMOGÉNEOS, cuando todas las células tienen la misma orientación HETEROGÉNEOS, con las células en distintas orientaciones

43 EL XILEMA EL TEJIDO XILEMA SECUNDARIO HOMOGÉNEOS

44 EL XILEMA EL TEJIDO XILEMA SECUNDARIO HETEROGÉNEOS

45 EL XILEMA ALBURA Y DURAMEN Se denomina ALBURA a la parte externa del xilema secundario, contiene células vivas y es la parte que presenta la actividad de transporte DURAMEN a la parte interna del xilema secundario que ya ha cesado su actividad conductora; la pared de las células del parénquima se refuerzan con lignina, aparecen aceites, gomas, taninos ...
