1 Corrección del Factor de Potencia
Universidad de Oviedo Lección 9 Corrección del Factor de Potencia Sistemas Electrónicos de Alimentación 5º Curso. Ingeniería de Telecomunicación

2 Corrección del Factor de Potencia

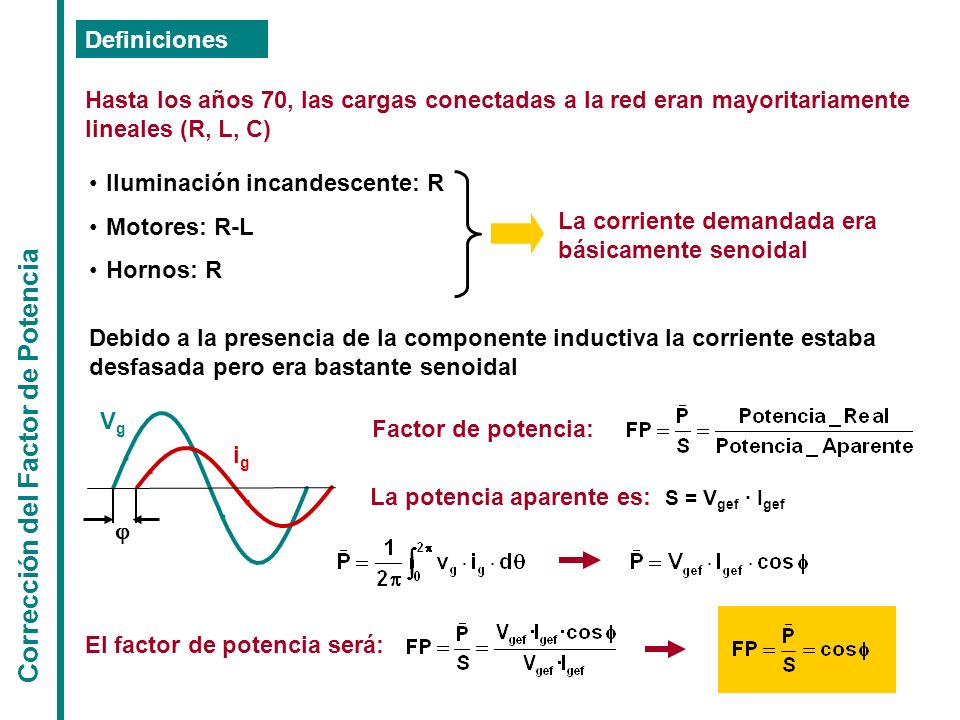

Definiciones Hasta los años 70, las cargas conectadas a la red eran mayoritariamente lineales (R, L, C) Iluminación incandescente: R Motores: R-L Hornos: R La corriente demandada era básicamente senoidal Debido a la presencia de la componente inductiva la corriente estaba desfasada pero era bastante senoidal Corrección del Factor de Potencia Vg Factor de potencia: ig La potencia aparente es: S = Vgef · Igef  El factor de potencia será:

3 Corrección del Factor de Potencia
Tradicionalmente (consumos senoidales provocados por cargas lineales) se ha asociado el FP al cos Para mejorar el FP, el método usado era instalar baterías de condensadores para compensar el efecto inductivo Éste método se sigue usando hoy en día en instalaciones industriales con gran cantidad de motores instalados Distorsión armónica total (DAT) Total Harmonic Distortion (THD) Da una idea de lo cercana que está una forma de onda a una senoide Corrección del Factor de Potencia THD = 0% Senoidal THD = 100% No Senoidal THD = 200% No Senoidal Otras definiciones: Factor de Cresta Factor de Forma

4 CC/CC Corrección del Factor de Potencia vC ½ig½ ig ½ig½ vC ig
Situación actual A partir de los años 70, el número de cargas no lineales conectadas a la red ha venido aumentando constantemente. Ejemplos: sistemas de audio y video, ofimática, electrodomésticos, comunicaciones, etc. Todos los equipos electrónicos necesitan una fuente de alimentación El circuito de entrada más habitual es el rectificador de doble onda con filtro por condensador Corrección del Factor de Potencia ½ig½ vC ig CC/CC vC ½ig½ ig La corriente de entrada no es senoidal

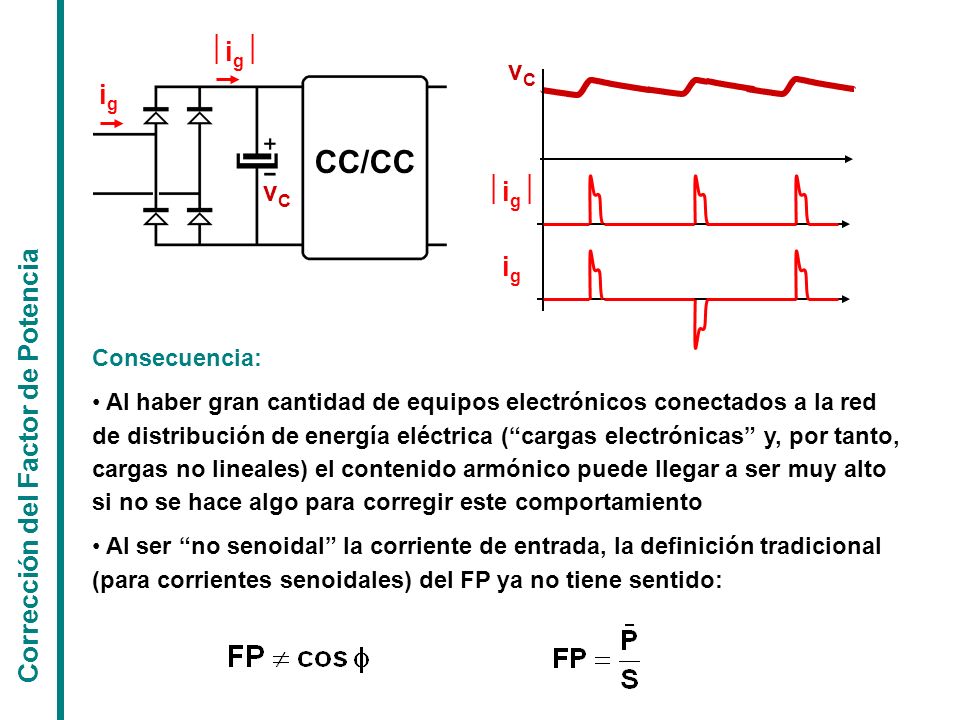

5 CC/CC ½ig½ vC ig vC ½ig½ ig Corrección del Factor de Potencia
Consecuencia: Al haber gran cantidad de equipos electrónicos conectados a la red de distribución de energía eléctrica (“cargas electrónicas” y, por tanto, cargas no lineales) el contenido armónico puede llegar a ser muy alto si no se hace algo para corregir este comportamiento Al ser “no senoidal” la corriente de entrada, la definición tradicional (para corrientes senoidales) del FP ya no tiene sentido:

6 ig Carga Carga Carga Distorsión Equipo Electrónico
Problemas asociados a un alto contenido armónico Los armónicos provocados afectan a otros equipos conectados a la red y pueden incluso dañarlos ig Equipo Electrónico Distorsión Vg_carga Impedancia de la red Carga Corrección del Factor de Potencia Vg_vacío Carga Red Carga Vg_carga

7 ig 3450 W ig 2070 W Vg Corrección del Factor de Potencia Vg
La potencia disponible en cada toma de corriente es menor que la nominal, que corresponde a un consumo senoidal Supongamos que la corriente máxima por la instalación es, por ejemplo, 15 A eficaces. Si en una aplicación la corriente es senoidal y está en fase con la tensión (FP=1), la potencia máxima que se puede obtener de esa instalación es: Ig_ef = 15 A, Vg_ef = 230 V ig Vg Corrección del Factor de Potencia 3450 W Si en otra aplicación la corriente no es senoidal y/o no está en fase con la tensión (FP¹1), la potencia máxima que se puede obtener de esa instalación depende del FP. Supongamos que el FP=0,6; entonces: ig Vg 2070 W

8 Corrección del Factor de Potencia
Normas sobre CFP Normativa internacional para limitar el contenido armónico en la red El problema es realmente grave EE.UU IEEE 519: Limita el contenido armónico que cada USUARIO puede inyectar a la red. Se mide en el punto de conexión (PCC) del usuario a la red Europa Corrección del Factor de Potencia EN : Limita el contenido armónico de cada equipo individual Se clasifican los equipos en 4 grupos: Clase B: Equipos portátiles Clase C: Equipos de iluminación Clase D: TV, PC y Monitores Clase A: El resto de equipos En cada clase se limita el valor eficaz de cada armónico comprendido entre el 2º y el 40º

9 Corrección del Factor de Potencia
Norma EN Potencia > 75 W Potencia < 16 A / fase (3680 W) Si Clase B Eq. portátil? La norma sólo hay que cumplirla en condiciones nominales Las fuentes de alimentación son, en general, Clase A o Clase D No Si Corrección del Factor de Potencia Clase C Iluminación? No ¿PC, TV, monitor P<600 W? Si Clase D No Clase A

10 Corrección del Factor de Potencia

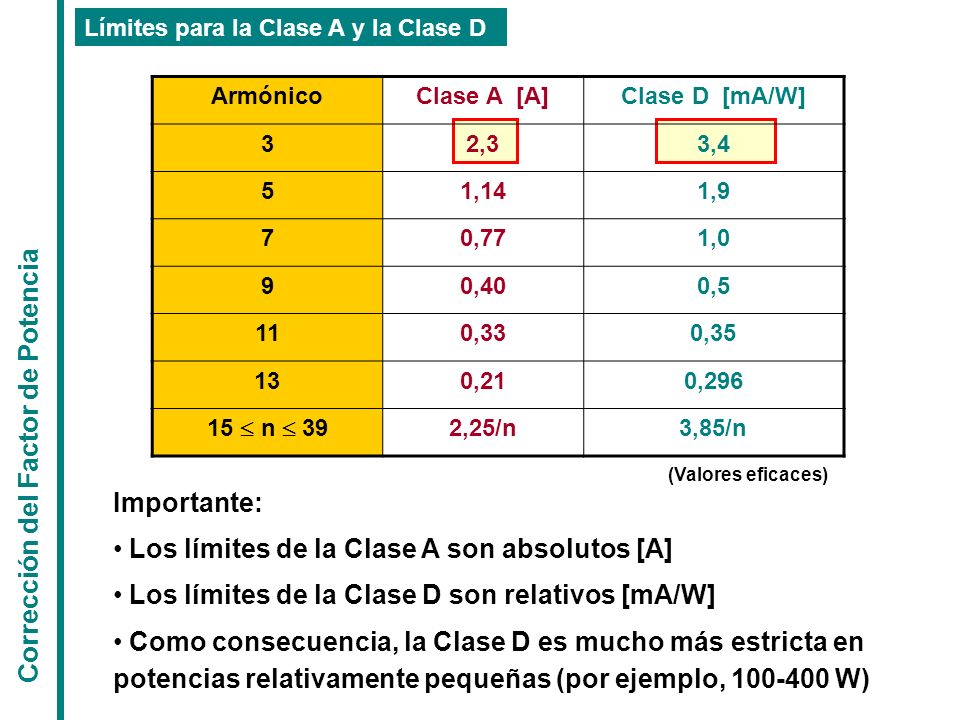

Límites para la Clase A y la Clase D Armónico Clase A [A] Clase D [mA/W] 3 2,3 3,4 5 1,14 1,9 7 0,77 1,0 9 0,40 0,5 11 0,33 0,35 13 0,21 0,296 15 £ n £ 39 2,25/n 3,85/n Corrección del Factor de Potencia (Valores eficaces) Importante: Los límites de la Clase A son absolutos [A] Los límites de la Clase D son relativos [mA/W] Como consecuencia, la Clase D es mucho más estricta en potencias relativamente pequeñas (por ejemplo, W)

11 Corrección del Factor de Potencia
Soluciones para cumplir la norma EN No es necesario tener una corriente de entrada senoidal para cumplir la norma Como consecuencia, se pueden usar un gran número de circuitos para cumplirla Se clasifican en: - Circuitos Pasivos - Circuitos Activos Corrección del Factor de Potencia Circuitos Pasivos Sólo utilizan componentes pasivos (R, L, C) para suavizar la corriente de entrada Circuitos Activos Utilizan semiconductores (transistores y diodos) además de componentes pasivos

12 ig L ig C ig R C Vg Corrección del Factor de Potencia + Vg - + Vg -
Circuitos Pasivos Idea básica: interponer una impedancia entre el rectificador y el condensador para suavizar la corriente de entrada Las impedancias más sencillas a colocar son las bobinas y o las resistencias, estas últimas para potencias bajas (<200W) L C ig Vg + - ig Vg Corrección del Factor de Potencia Características C R ig Vg + - Sencillos Bajo coste (sobre todo R) Buen rendimiento (sobre todo L) Muy útiles para baja potencia

13 Corrección del Factor de Potencia
Circuitos Activos Se trata de circuitos basados en convertidores CC/CC que consiguen obtener de la red una corriente con un patrón senoidal o cuasi-senoidal Hay gran cantidad de circuitos activos de este tipo. Los dos grupos más importantes son: - Circuitos que integran en una única etapa un conformador de la corriente de entrada y un convertidor CC/CC (Single-Stage Input Current Shapers) - Emuladores de resistencia Corrección del Factor de Potencia Circuitos de una sola etapa El circuito en sí es bastante simple, pero su funcionamiento es complejo y difícil de estudiar No tienen corriente de entrada senoidal El convertidor completo tiene un buen comportamiento dinámico No son demasiado adecuados para trabajar con tensión de entrada universal

14 Corrección del Factor de Potencia

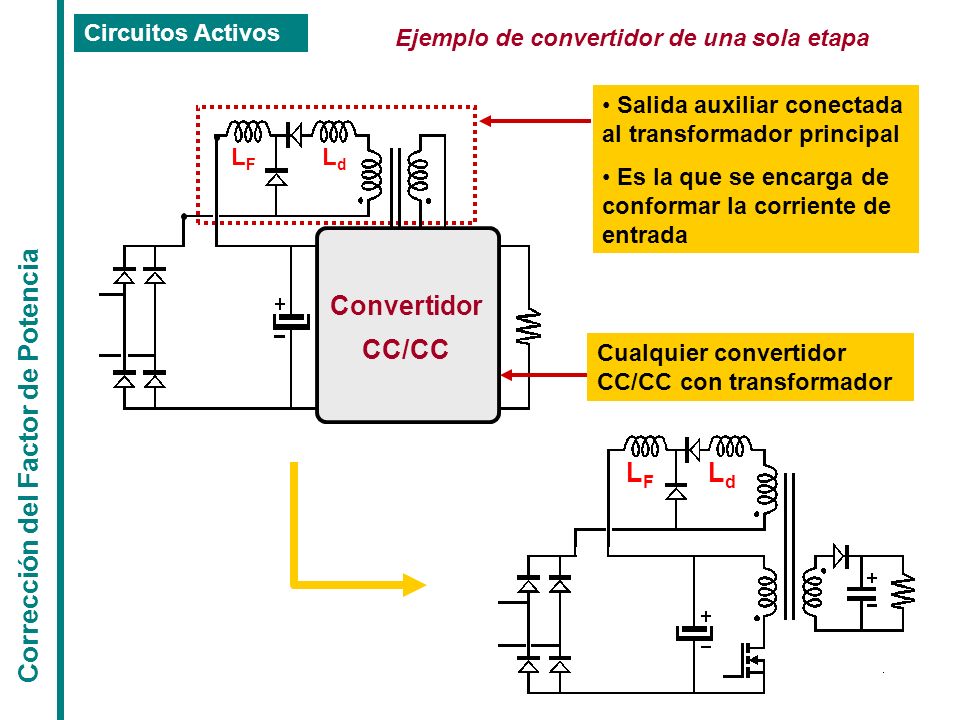

Circuitos Activos Ejemplo de convertidor de una sola etapa Salida auxiliar conectada al transformador principal Es la que se encarga de conformar la corriente de entrada LF Ld Convertidor CC/CC Corrección del Factor de Potencia Cualquier convertidor CC/CC con transformador Ld LF

15 ig ig Forma de onda real Ld LF Resultados experimentales
Circuitos Activos Ld LF Resultados experimentales (prototipo de “Active Input Current Shaper” desarrollado por el Grupo SEA de la Universidad de Oviedo) ig Corrección del Factor de Potencia 9 5 11 15 19 23 0,1 0,2 0,3 0,4 3 7 13 17 21 25 Armónico (A) EN Clase D Forma de onda real ig

16 Corrección del Factor de Potencia
Circuitos Activos Emuladores de resistencia Son convertidores que, vistos desde la red, emulan el comportamiento de una resistencia: la corriente que demandan es proporcional a la tensión aplicada ig ig CA/CC Vg Vg Req Corrección del Factor de Potencia Si la tensión de entrada es senoidal Corriente de entrada senoidal ig Vg Son circuitos interesantes si P > 500 W Garantizan: - Bajo contenido armónico - Cumplimiento de cualquier norma - Alta extracción de potencia de la red

17 Corrección del Factor de Potencia
Emuladores de resistencia Hay dos formas de conseguir que un convertidor se comporte como Emulador de resistencia: - De forma natural (seguidor de tensión) Algunos convertidores, trabajando de un modo concreto, tienen este comportamiento de forma natural. Se comportan como seguidores de tensión. Ejemplos: Elevador Reductor-Elevador Flyback SEPIC y Cuk (éstos no los hemos estudiado) Corrección del Factor de Potencia - Mediante un control adecuado (por ejemplo, con el uso de un multiplicador analógico en el control) El sistema de control del convertidor puede obligar a que la corriente de entrada siga un cierto patrón. Si el patrón coincide con la tensión de entrada, el circuito será un emulador de resistencia

18 (Emulador de resistencia)
Concepto del Emulador de Resistencia io(t) Io ig(t) Convertidor CC/CC (Emulador de resistencia) vg(t) Vo Vo es constante Con relación al convertidor CC/CC, suponemos lo siguiente: Su rendimiento es igual a 1 Presenta incapacidad de almacenar energía en periodos tan largos como el de red (no hay ni bobinas ni condensadores capaces de hacerlo) Corrección del Factor de Potencia pg(t) ig(t) vg(t) Ecuaciones: vg(t)=Vgsen(wt) pg(t)=VgIgsen2(wt) ig(t)=Igsen(wt) vo(t)»Vo po(t)=Voio(t) io(t)

19 Emulador de resistencia

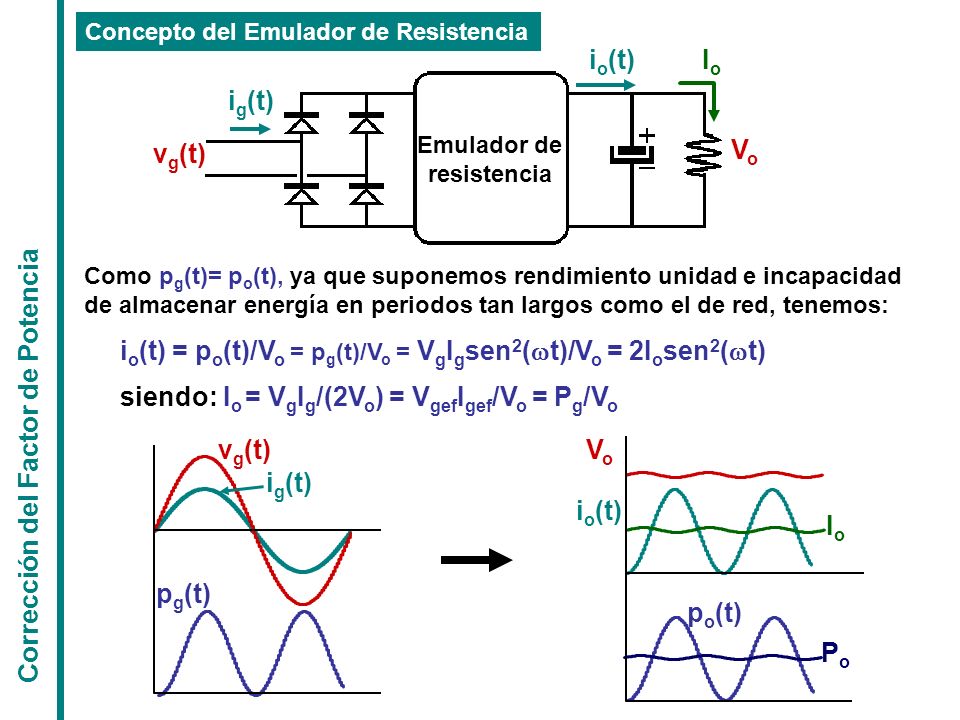

Concepto del Emulador de Resistencia Emulador de resistencia Vo io(t) Io ig(t) vg(t) Como pg(t)= po(t), ya que suponemos rendimiento unidad e incapacidad de almacenar energía en periodos tan largos como el de red, tenemos: io(t) = po(t)/Vo = pg(t)/Vo = VgIgsen2(wt)/Vo = 2Iosen2(wt) siendo: Io = VgIg/(2Vo) = VgefIgef/Vo = Pg/Vo Corrección del Factor de Potencia pg(t) ig(t) vg(t) po(t) Po io(t) Vo Io

20 Emulador de Resistencia

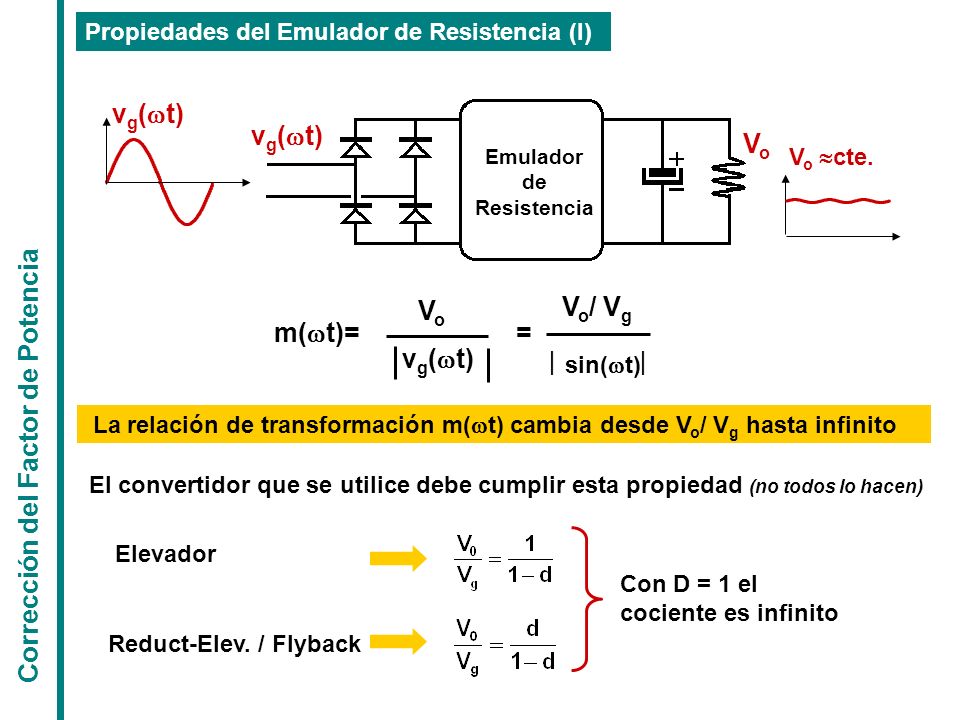

Propiedades del Emulador de Resistencia (I) Vo »cte. Emulador de Resistencia Vo vg(wt) Vo Vo/ Vg m(wt)= = Corrección del Factor de Potencia vg(wt) çsin(wt)ç La relación de transformación m(wt) cambia desde Vo/ Vg hasta infinito El convertidor que se utilice debe cumplir esta propiedad (no todos lo hacen) Elevador Con D = 1 el cociente es infinito Reduct-Elev. / Flyback

21 Emulador de Resistencia
Propiedades del Emulador de Resistencia (II) io(t) Io vg(wt) vg(wt) Vo »cte. Emulador de Resistencia Vo R R=Vo/Io io(t) Vo IO r(wt) Corrección del Factor de Potencia Vo Vo R r(wt)= = = io(wt) 2Iosen2(wt) 2sin2(wt) La carga resistiva que ve el convertidor, r(wt), cambia desde R/2 hasta infinito Como consecuencia, el convertidor que se utilice debe poder trabajar en vacío (r = ). Hay convertidores de tipo resonante que no pueden trabajar en estas condiciones, por lo que no pueden usarse como Emuladores de Resistencia

22 La referencia fija la forma de la corriente de entrada
Tipos de control de Emuladores de Resistencia: Control por multiplicador Se implementa un primer lazo de realimentación en el circuito de control que obliga a los interruptores a conmutar de forma que la corriente de entrada siga un cierto patrón Convertidor CC/CC ½ig½ Corrección del Factor de Potencia La referencia fija la forma de la corriente de entrada vref1 vref1 vref1 ½ig½ ½ig½

23 vref1 = kmk1vA½vg½ vA vg ½ig½ ½k1vg½ ½k1vg½

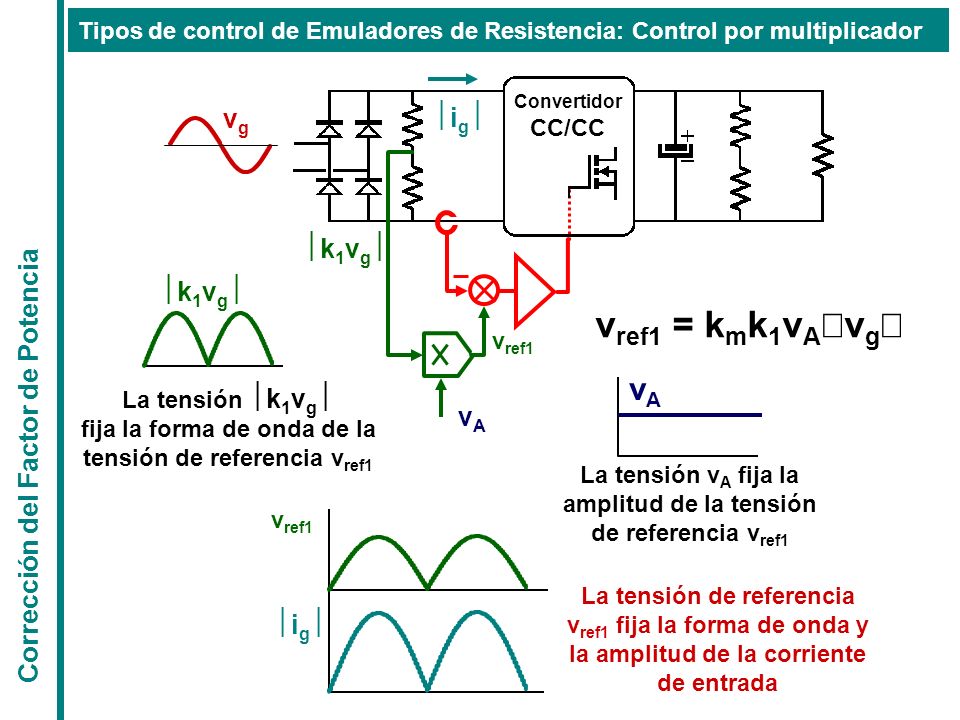

Tipos de control de Emuladores de Resistencia: Control por multiplicador Convertidor CC/CC vg ½ig½ ½k1vg½ ½k1vg½ vref1 = kmk1vA½vg½ vref1 Corrección del Factor de Potencia vA La tensión ½k1vg½ fija la forma de onda de la tensión de referencia vref1 vA La tensión vA fija la amplitud de la tensión de referencia vref1 vref1 La tensión de referencia vref1 fija la forma de onda y la amplitud de la corriente de entrada ½ig½

24 vA vg ig ½k1vg½ Corrección del Factor de Potencia

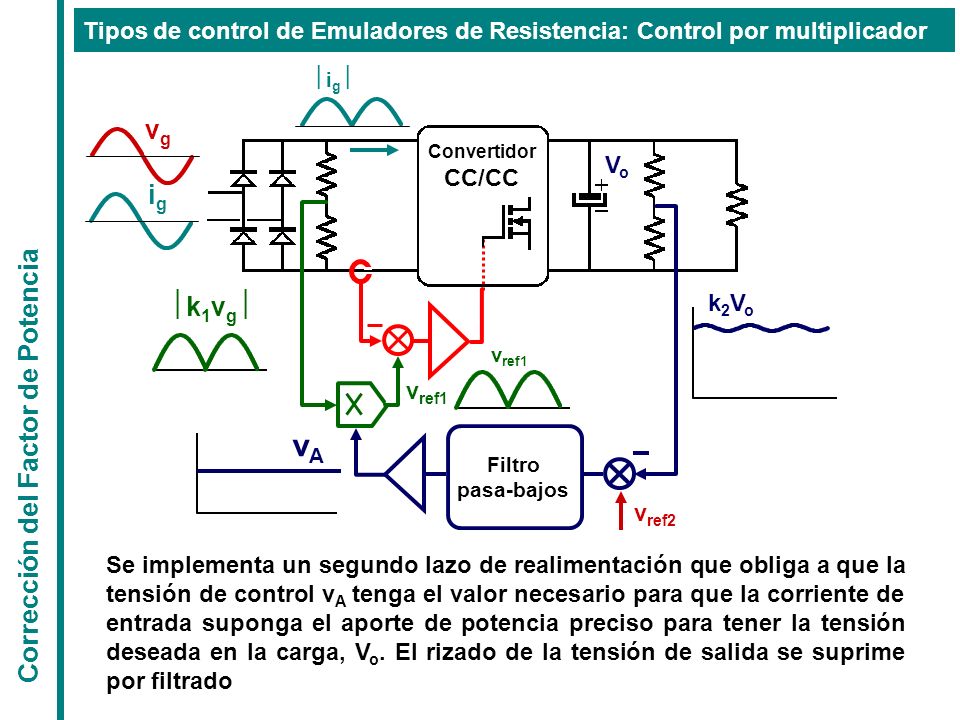

Tipos de control de Emuladores de Resistencia: Control por multiplicador ½ig½ vg Convertidor CC/CC Vo ig ½k1vg½ k2Vo Corrección del Factor de Potencia vref1 vref1 vA Filtro pasa-bajos vref2 Se implementa un segundo lazo de realimentación que obliga a que la tensión de control vA tenga el valor necesario para que la corriente de entrada suponga el aporte de potencia preciso para tener la tensión deseada en la carga, Vo. El rizado de la tensión de salida se suprime por filtrado

25 Corrección del Factor de Potencia
Tipos de control de Emuladores de Resistencia: Control por multiplicador Si vA tuviera mucho rizado, entonces vref1 no sería senoidal y la corriente de entrada estaría distorsionada Si vA tiene mucho rizado, la corriente se distorsiona Si el filtro fuese ideal, vA no tendría rizado vg(t) vg(t) Corrección del Factor de Potencia Vo(t) Vo(t) vA(t) vA(t) vref1 vref1 Luego la corriente de entrada será senoidal Luego la corriente de entrada estará distorsionada

26 Controlador convencional
Control por seguidor de tensión Con este sistema sólo es necesario implementar un lazo de tensión, ya que la corriente de entrada tiene, de manera natural, la misma forma de onda que la tensión de entrada. Esto sólo ocurre en determinadas topologías de convertidores y en determinados modos de operación Controlador convencional Filtro pasa-bajos Convertidor CC/CC vref Corrección del Factor de Potencia Vo Es necesario implementar el filtro pasa-bajos por las mismas razones que en el caso anterior

27 igm iS igm vg(wt) iS iL iL ½igm½ Vo Corrección del Factor de Potencia
Topologías con Control por seguidor de tensión Reductor-Elevador trabajando en MCD igm iS iL vg(wt) igm Vo iS iL ½igm½ Corrección del Factor de Potencia Escala de frec. de red Escala de frec. de conmutación La corriente de entrada es senoidal si la tensión lo es El Flyback se comporta de forma similar

28 igm iL vg(wt) igm iL ½igm½ Vo Corrección del Factor de Potencia
Topologías con Control por seguidor de tensión Elevador trabajando en MCD a frecuencia constante igm vg(wt) igm Vo iL Corrección del Factor de Potencia Escala de frec. de red iL ½igm½ Escala de frec. de conmutación (no demostrada aquí) La corriente de entrada no es exactamente senoidal aunque lo sea la tensión de entrada

29 igm iL vg(wt) igm iL ½igm½ ton toff Vo
Topologías con Control por seguidor de tensión Elevador trabajando continuamente en el modo límite entre MCD y MCC vg(wt) igm igm iL Vo iL ½igm½ ton toff Corrección del Factor de Potencia Escala de frec. de red Escala de frec. de conmutación Conclusiones: La corriente de entrada es senoidal si la tensión lo es La frecuencia es variable, ya que toff depende de vg(wt)

30 Corrección del Factor de Potencia
Comparación de Emuladores de Resistencia Control por multiplicador Control como seguidor de tensión Corrección del Factor de Potencia Puede trabajar con más topologías Corriente de entrada senoidal Pérdidas más bajas en el transistor (MCC) Sensor de corriente Multiplicador Más caro Sin sensor de corriente Sin multiplicador Más barato Bajas pérdidas en el diodo Sólo ciertas topologías No siempre corriente senoidal Muchas pérdidas en el MOSFET (DCM)
