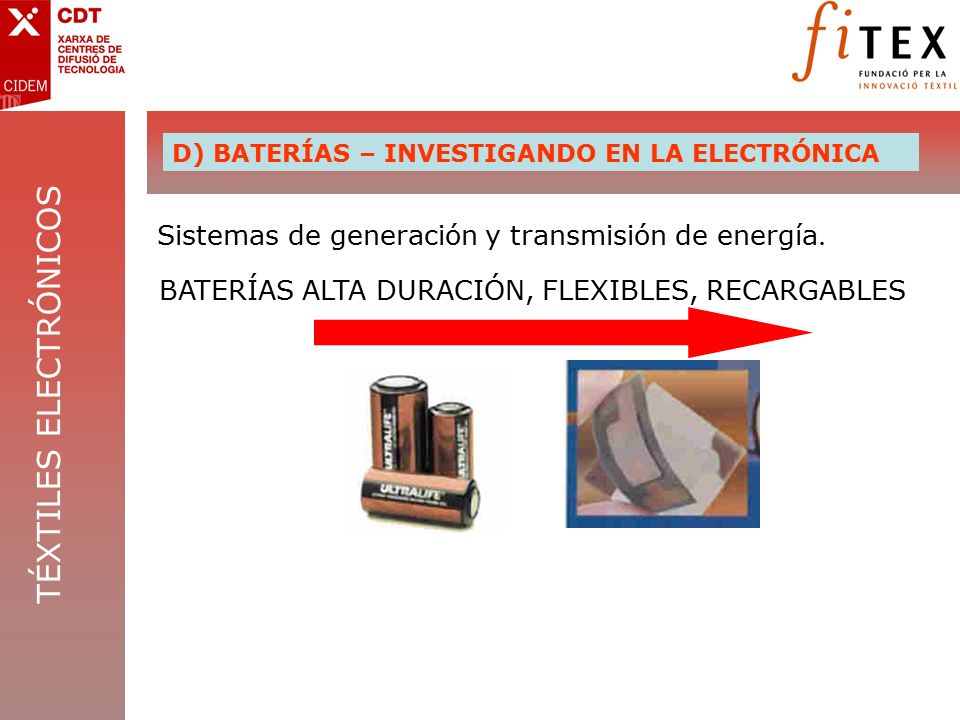

1 TÉXTILES ELECTRÓNICOS D) BATERÍAS – INVESTIGANDO EN LA ELECTRÓNICA Sistemas de generación y transmisión de energía. BATERÍAS ALTA DURACIÓN, FLEXIBLES, RECARGABLES

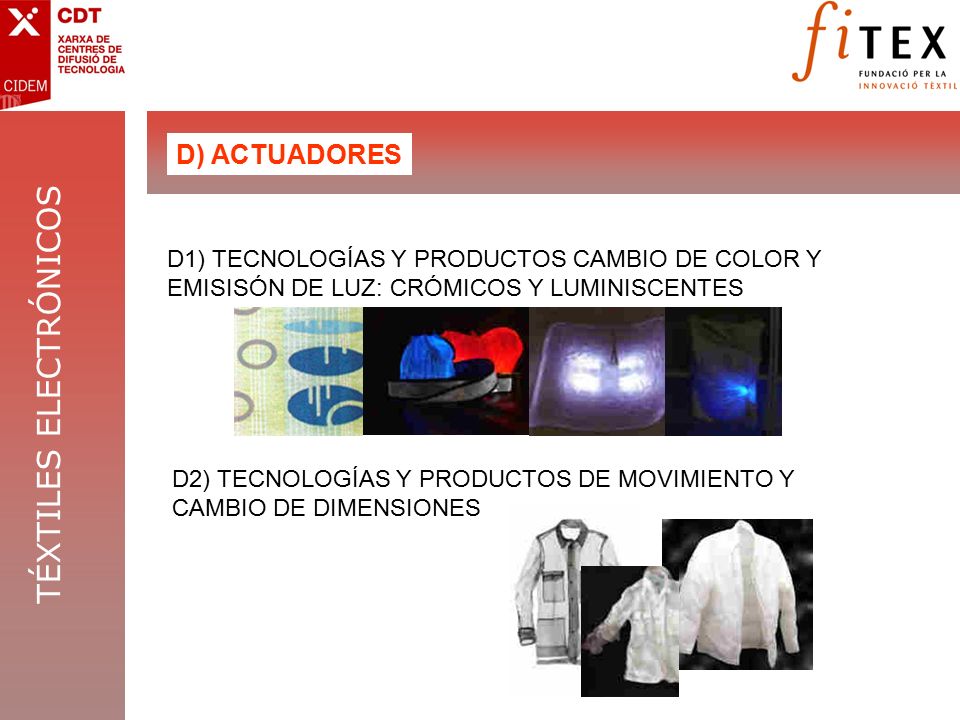

2 TÉXTILES ELECTRÓNICOS D) ACTUADORES D1) TECNOLOGÍAS Y PRODUCTOS CAMBIO DE COLOR Y EMISISÓN DE LUZ: CRÓMICOS Y LUMINISCENTES D2) TECNOLOGÍAS Y PRODUCTOS DE MOVIMIENTO Y CAMBIO DE DIMENSIONES

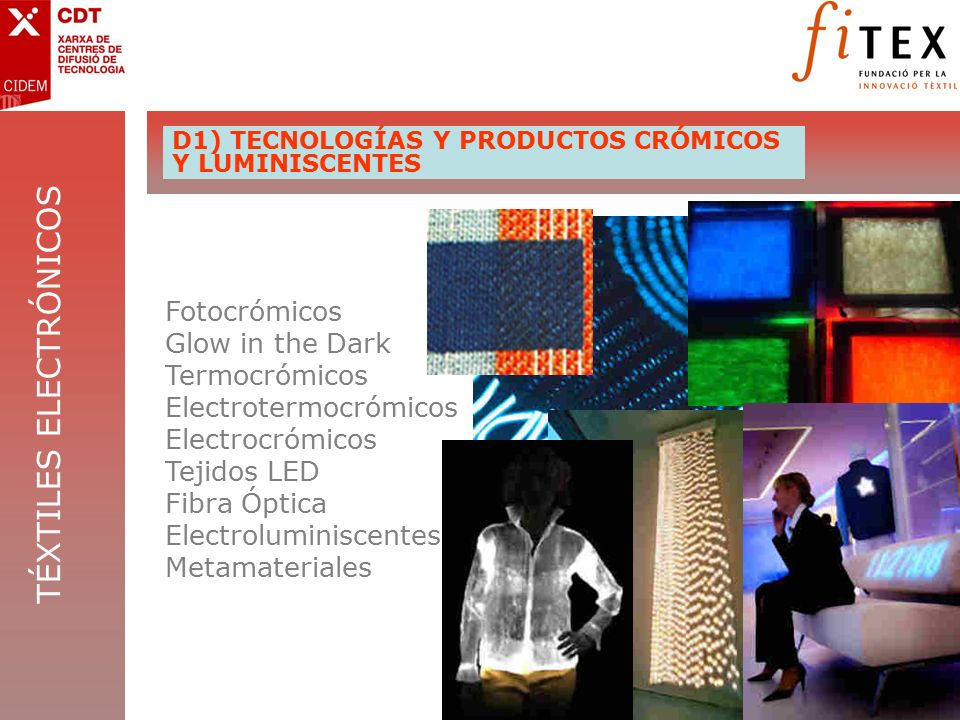

3 TÉXTILES ELECTRÓNICOS D1) TECNOLOGÍAS Y PRODUCTOS CRÓMICOS Y LUMINISCENTES Fotocrómicos Glow in the Dark Termocrómicos Electrotermocrómicos Electrocrómicos Tejidos LED Fibra Óptica Electroluminiscentes Metamateriales

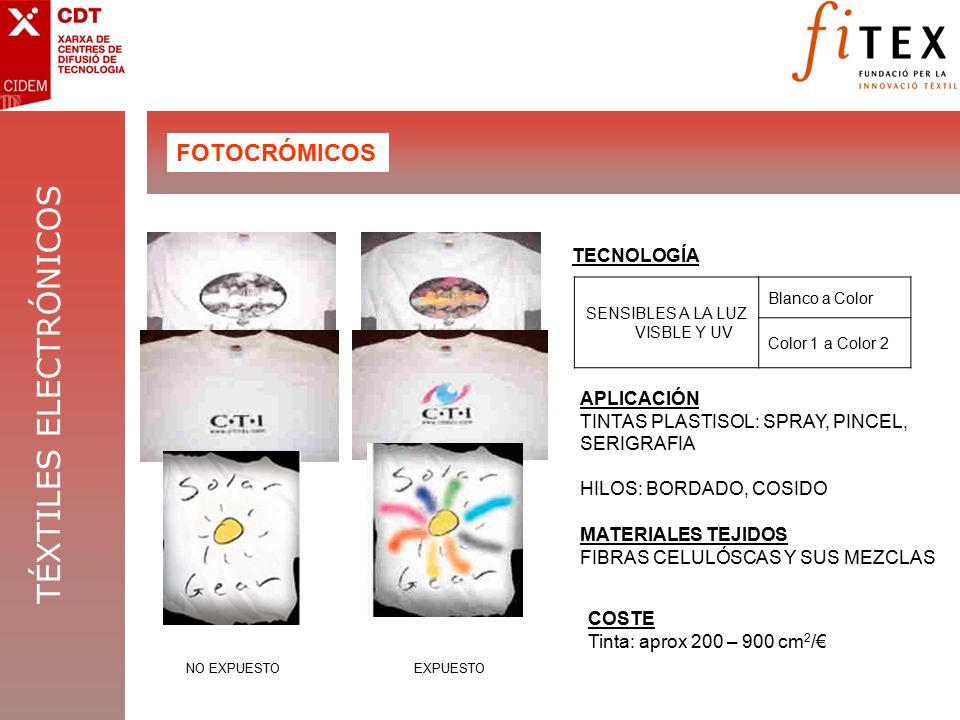

4 TÉXTILES ELECTRÓNICOS FOTOCRÓMICOS NO EXPUESTOEXPUESTO TECNOLOGÍA APLICACIÓN TINTAS PLASTISOL: SPRAY, PINCEL, SERIGRAFIA HILOS: BORDADO, COSIDO MATERIALES TEJIDOS FIBRAS CELULÓSCAS Y SUS MEZCLAS COSTE Tinta: aprox 200 – 900 cm 2 /€ SENSIBLES A LA LUZ VISBLE Y UV Blanco a Color Color 1 a Color 2

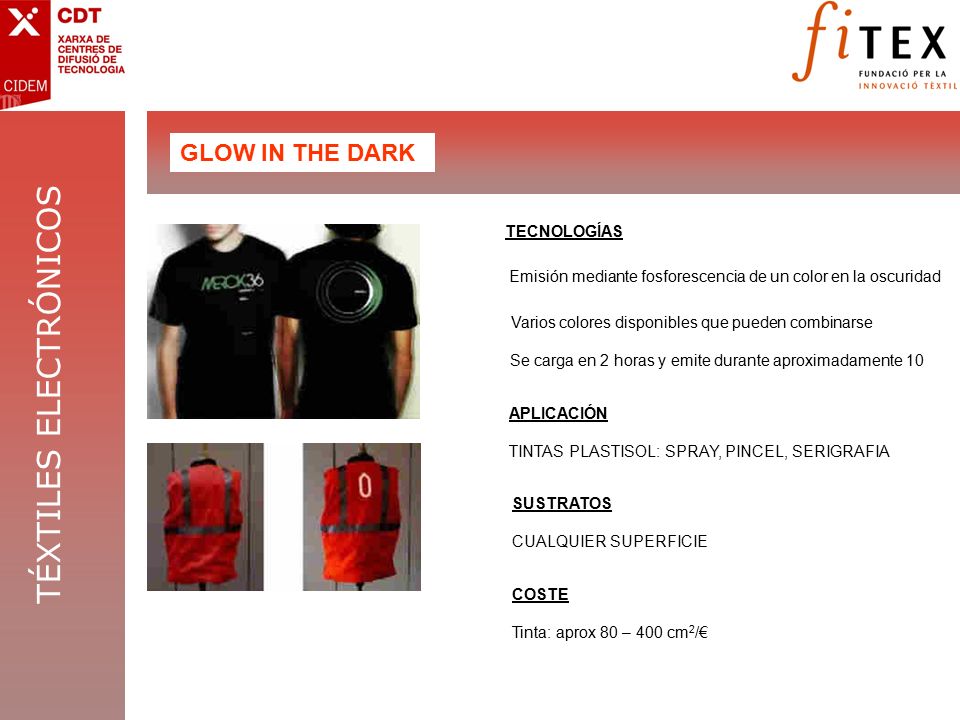

5 TÉXTILES ELECTRÓNICOS GLOW IN THE DARK TECNOLOGÍAS APLICACIÓN TINTAS PLASTISOL: SPRAY, PINCEL, SERIGRAFIA SUSTRATOS CUALQUIER SUPERFICIE COSTE Tinta: aprox 80 – 400 cm 2 /€ Emisión mediante fosforescencia de un color en la oscuridad Se carga en 2 horas y emite durante aproximadamente 10 Varios colores disponibles que pueden combinarse

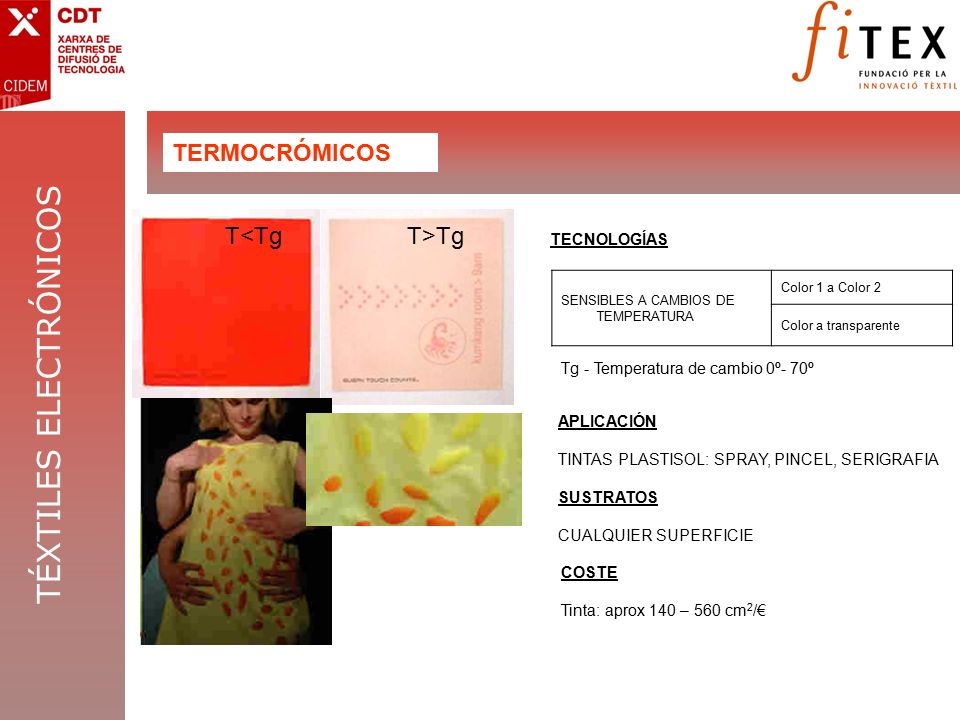

6 TÉXTILES ELECTRÓNICOS TERMOCRÓMICOS T<TgT>Tg SENSIBLES A CAMBIOS DE TEMPERATURA Color 1 a Color 2 Color a transparente TECNOLOGÍAS APLICACIÓN TINTAS PLASTISOL: SPRAY, PINCEL, SERIGRAFIA SUSTRATOS CUALQUIER SUPERFICIE COSTE Tinta: aprox 140 – 560 cm 2 /€ Tg - Temperatura de cambio 0º- 70º

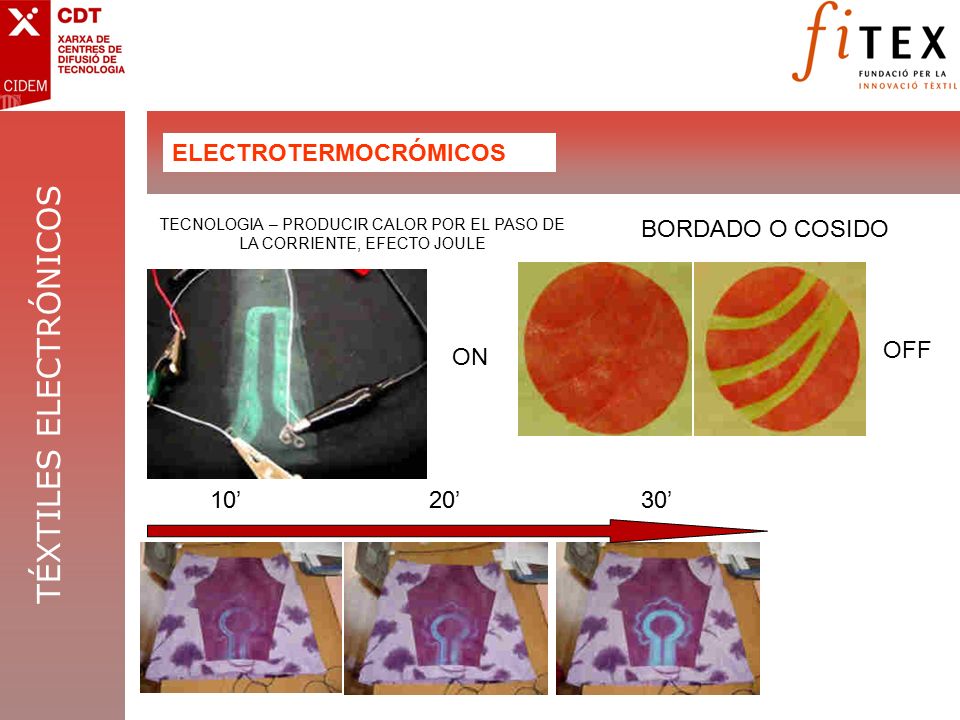

7 TÉXTILES ELECTRÓNICOS ELECTROTERMOCRÓMICOS TECNOLOGIA – PRODUCIR CALOR POR EL PASO DE LA CORRIENTE, EFECTO JOULE ON OFF 10’20’30’ BORDADO O COSIDO

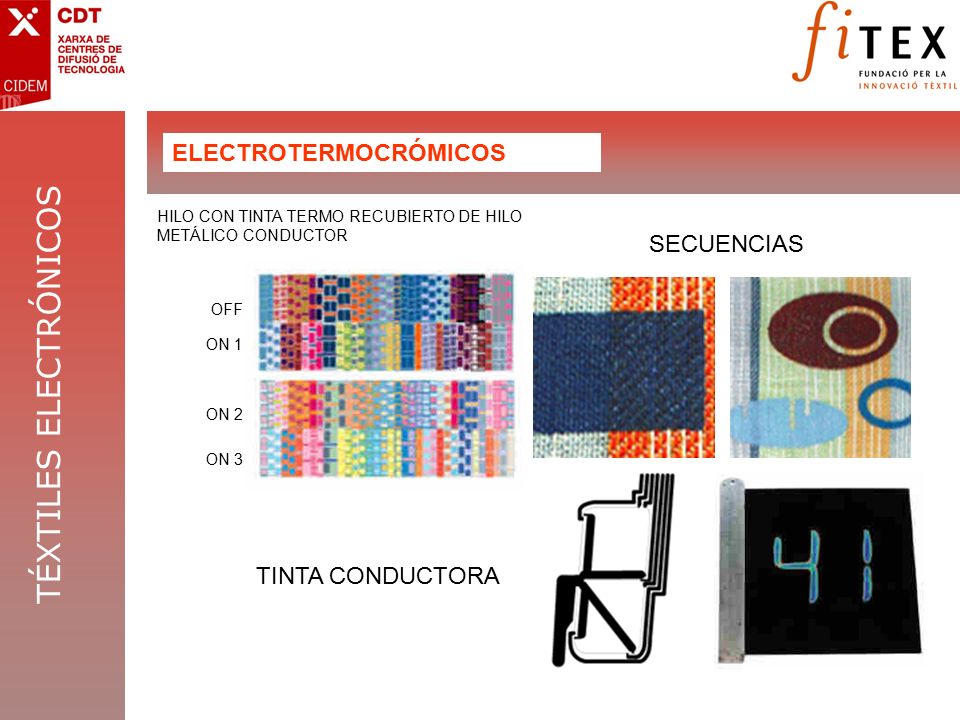

8 TÉXTILES ELECTRÓNICOS ELECTROTERMOCRÓMICOS HILO CON TINTA TERMO RECUBIERTO DE HILO METÁLICO CONDUCTOR OFF ON 1 ON 2 ON 3 TINTA CONDUCTORA SECUENCIAS

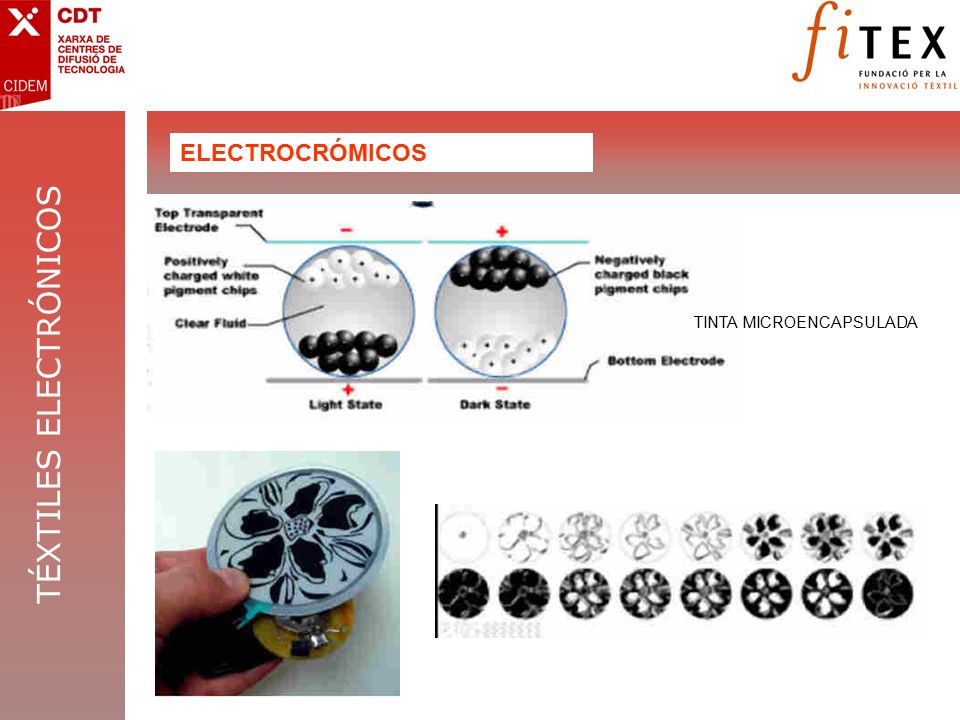

9 TÉXTILES ELECTRÓNICOS ELECTROCRÓMICOS TINTA MICROENCAPSULADA

10 TÉXTILES ELECTRÓNICOS TEJIDO LEDs

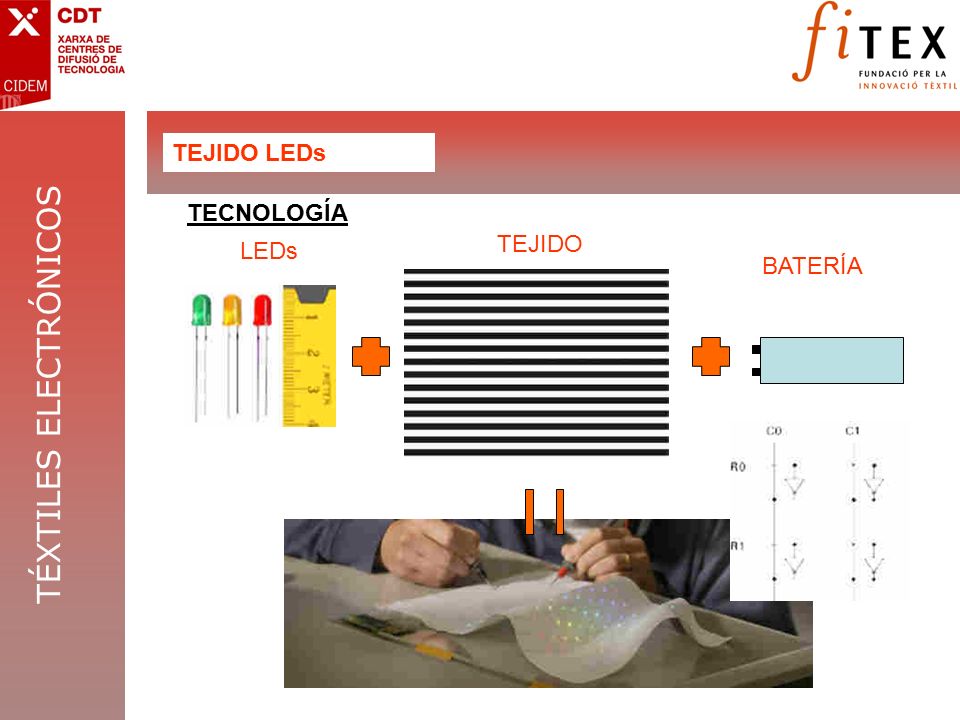

11 TÉXTILES ELECTRÓNICOS TECNOLOGÍA BATERÍA LEDs TEJIDO TEJIDO LEDs

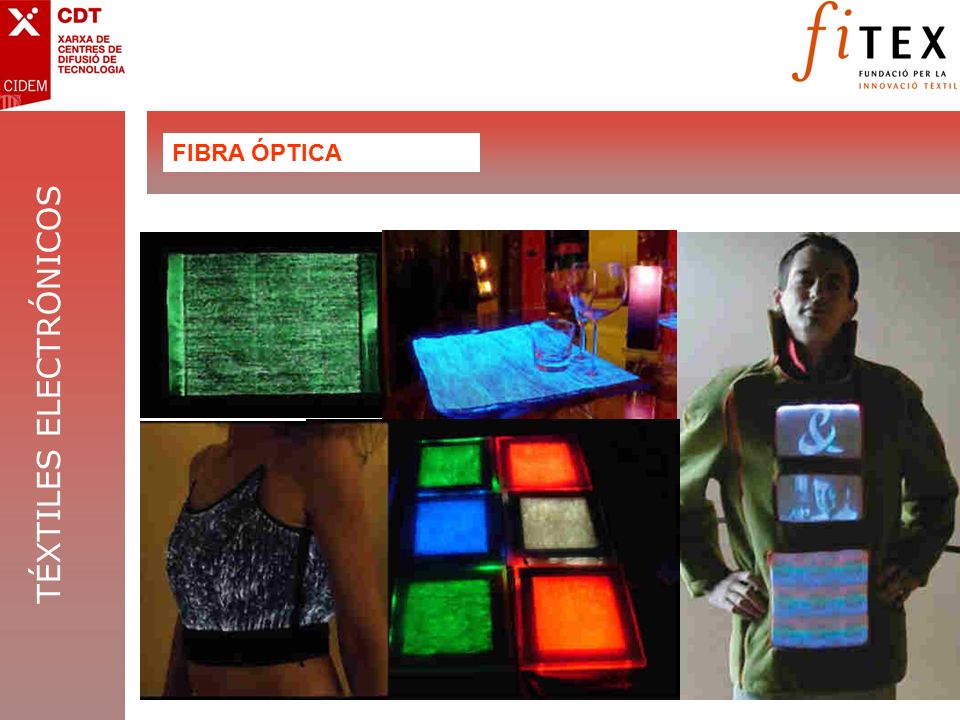

12 TÉXTILES ELECTRÓNICOS FIBRA ÓPTICA

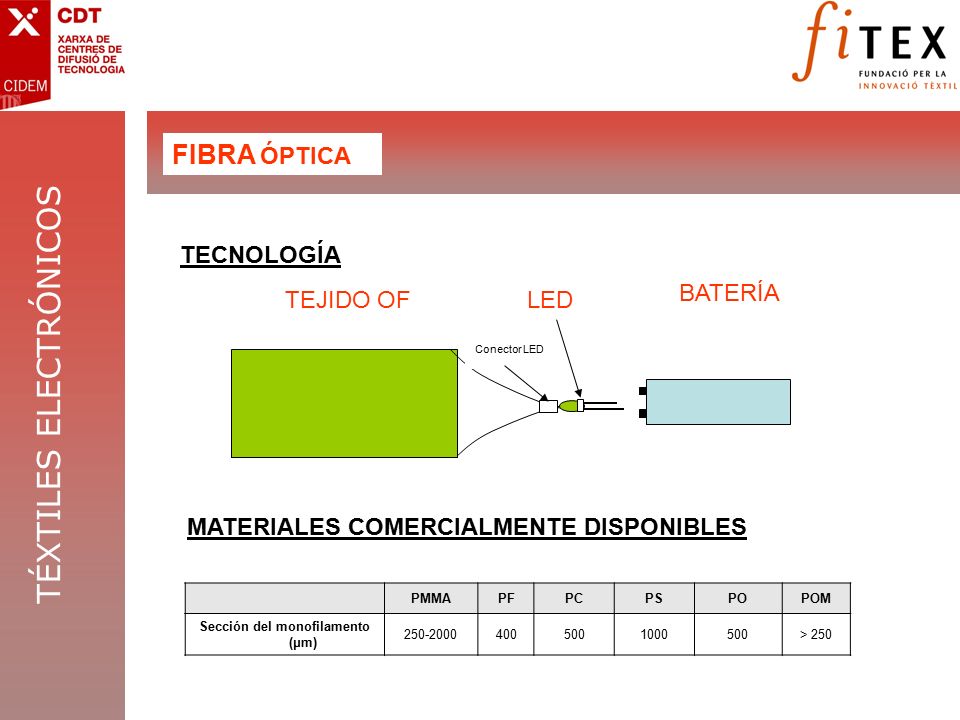

13 TÉXTILES ELECTRÓNICOS TECNOLOGÍA PMMAPFPCPSPOPOM Sección del monofilamento (μm) 250-20004005001000500> 250 MATERIALES COMERCIALMENTE DISPONIBLES Conector LED LED BATERÍA TEJIDO OF FIBRA ÓPTICA

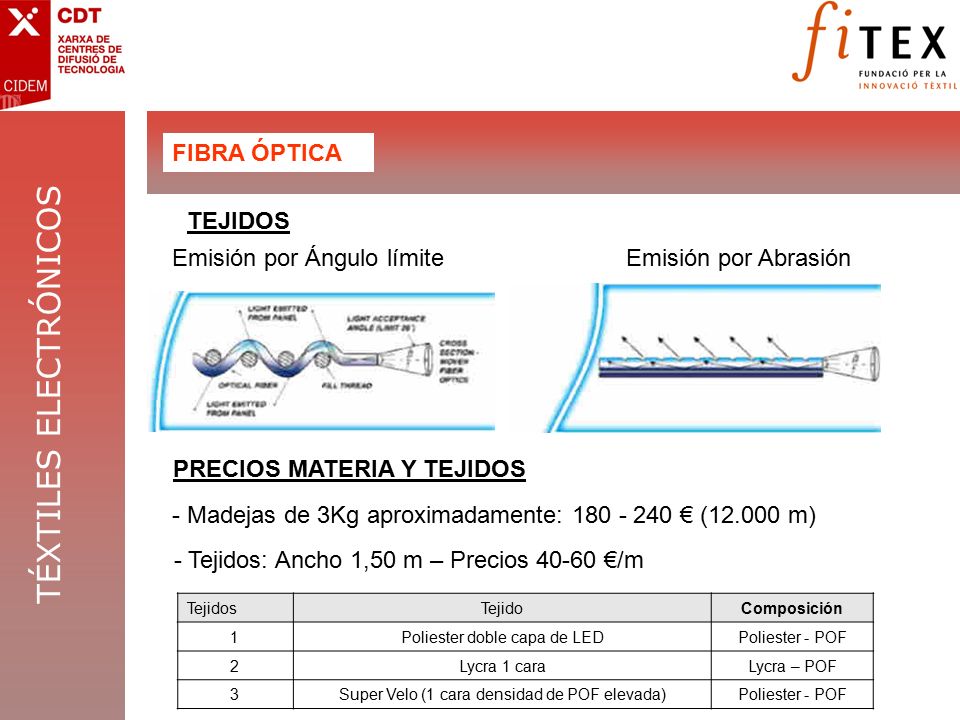

14 TÉXTILES ELECTRÓNICOS TEJIDOS PRECIOS MATERIA Y TEJIDOS Emisión por Ángulo límiteEmisión por Abrasión - Madejas de 3Kg aproximadamente: 180 - 240 € (12.000 m) - Tejidos: Ancho 1,50 m – Precios 40-60 €/m TejidosTejidoComposición 1Poliester doble capa de LEDPoliester - POF 2Lycra 1 caraLycra – POF 3Super Velo (1 cara densidad de POF elevada)Poliester - POF FIBRA ÓPTICA

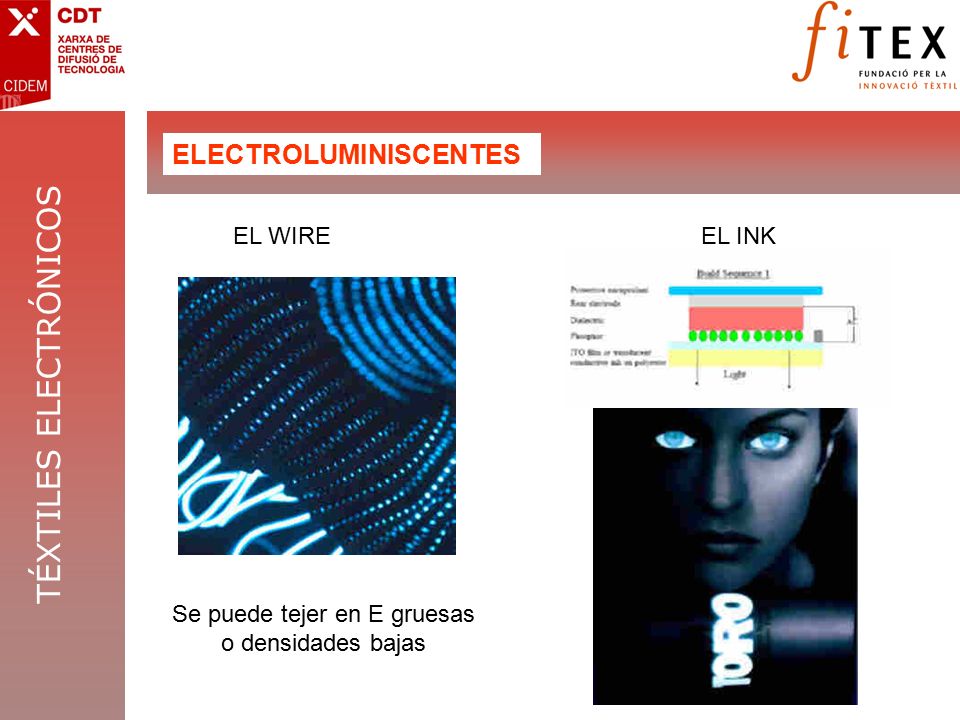

15 TÉXTILES ELECTRÓNICOS ELECTROLUMINISCENTES EL WIREEL INK Se puede tejer en E gruesas o densidades bajas

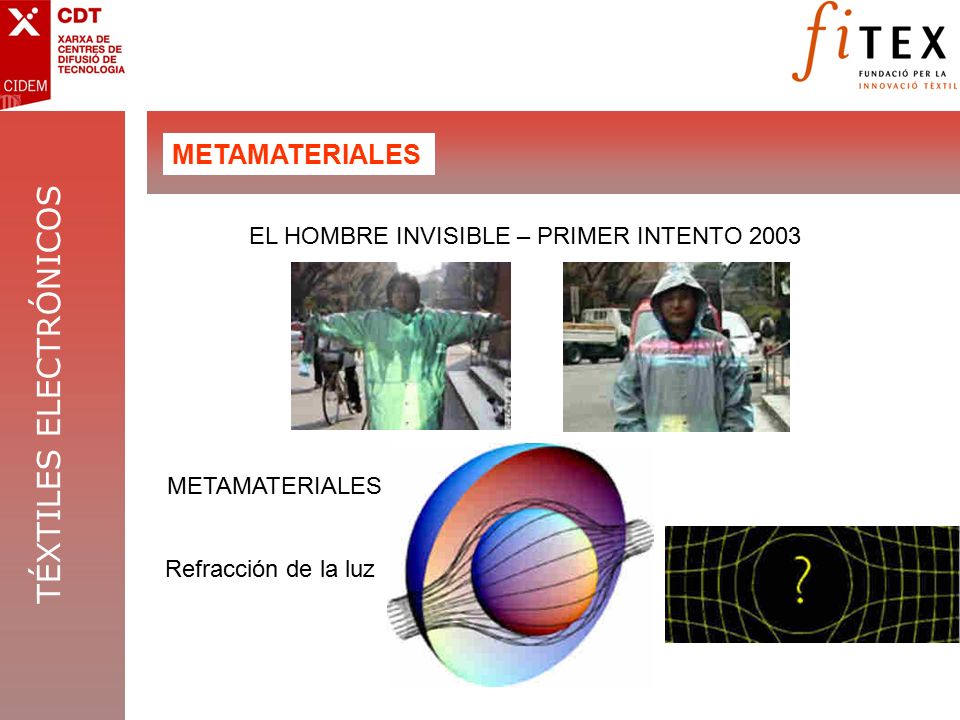

16 TÉXTILES ELECTRÓNICOS METAMATERIALES EL HOMBRE INVISIBLE – PRIMER INTENTO 2003 METAMATERIALES Refracción de la luz

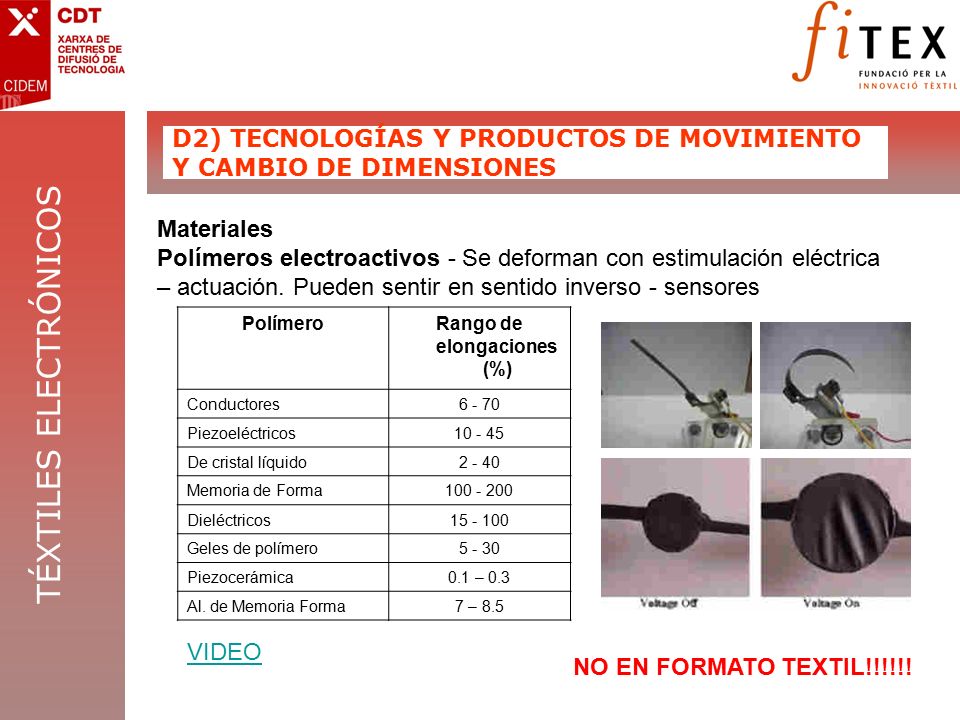

17 TÉXTILES ELECTRÓNICOS PolímeroRango de elongaciones (%) Conductores6 - 70 Piezoeléctricos10 - 45 De cristal líquido2 - 40 Memoria de Forma100 - 200 Dieléctricos15 - 100 Geles de polímero5 - 30 Piezocerámica0.1 – 0.3 Al. de Memoria Forma7 – 8.5 D2) TECNOLOGÍAS Y PRODUCTOS DE MOVIMIENTO Y CAMBIO DE DIMENSIONES Materiales Polímeros electroactivos - Se deforman con estimulación eléctrica – actuación. Pueden sentir en sentido inverso - sensores NO EN FORMATO TEXTIL!!!!!! VIDEO

18 TÉXTILES ELECTRÓNICOS TECNOLOGIA MEMORIA DE FORMA El efecto de memoria de forma es la habilidad de un material a almacenar en memoria su forma inicial, de tal manera que es capaz de recordarla a través de un estímulo externo. VIDEO 1 VIDEO 2

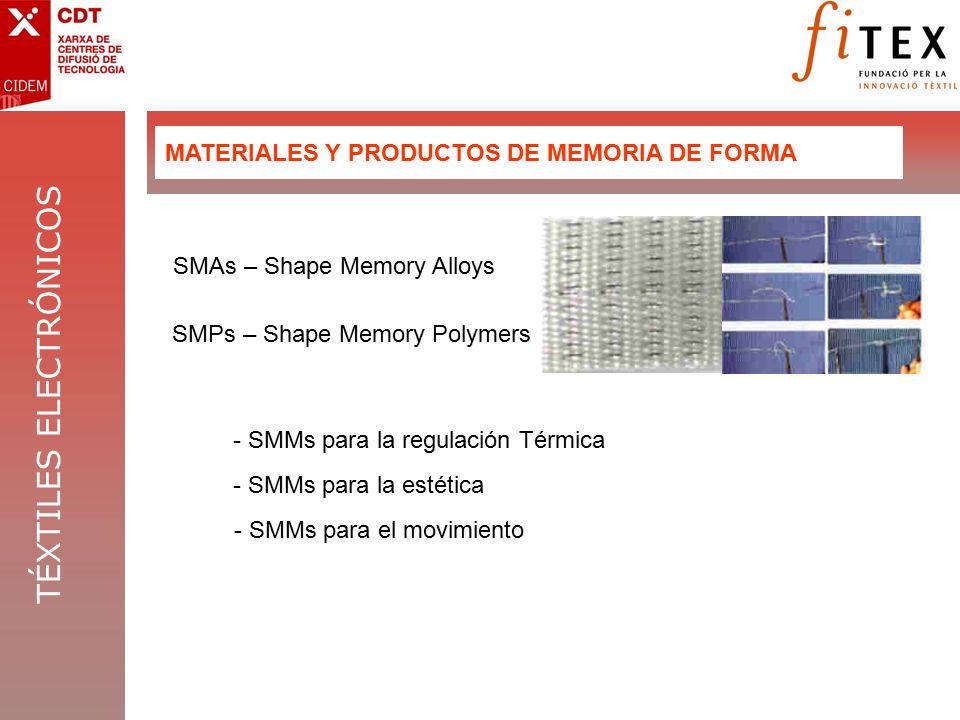

19 TÉXTILES ELECTRÓNICOS MATERIALES Y PRODUCTOS DE MEMORIA DE FORMA SMAs – Shape Memory Alloys SMPs – Shape Memory Polymers - SMMs para el movimiento - SMMs para la regulación Térmica - SMMs para la estética

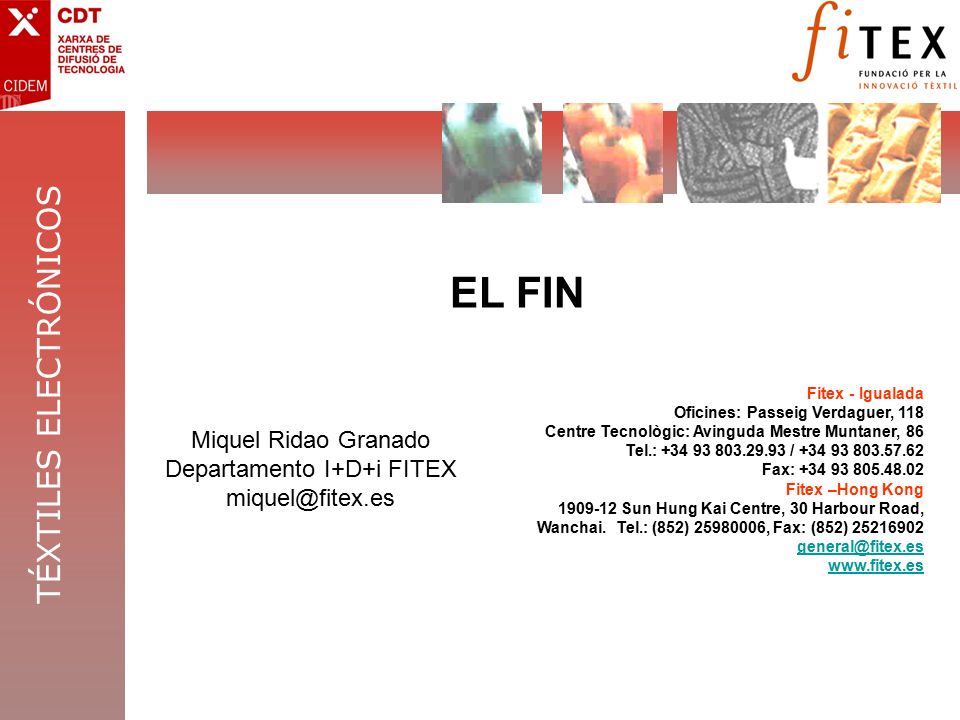

20 TÉXTILES ELECTRÓNICOS Fitex - Igualada Oficines: Passeig Verdaguer, 118 Centre Tecnològic: Avinguda Mestre Muntaner, 86 Tel.: +34 93 803.29.93 / +34 93 803.57.62 Fax: +34 93 805.48.02 Fitex –Hong Kong 1909-12 Sun Hung Kai Centre, 30 Harbour Road, Wanchai. Tel.: (852) 25980006, Fax: (852) 25216902 general@fitex.es www.fitex.es Miquel Ridao Granado Departamento I+D+i FITEX miquel@fitex.es EL FIN
