1 Tonelada - Milla

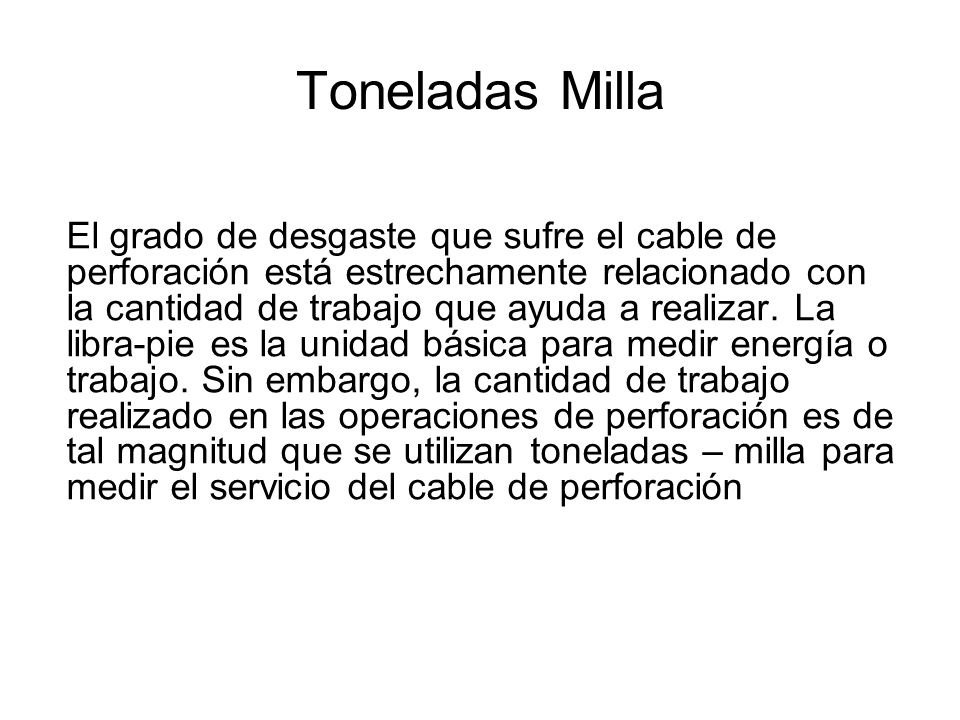

2 Toneladas Milla El grado de desgaste que sufre el cable de perforación está estrechamente relacionado con la cantidad de trabajo que ayuda a realizar. La libra-pie es la unidad básica para medir energía o trabajo. Sin embargo, la cantidad de trabajo realizado en las operaciones de perforación es de tal magnitud que se utilizan toneladas – milla para medir el servicio del cable de perforación

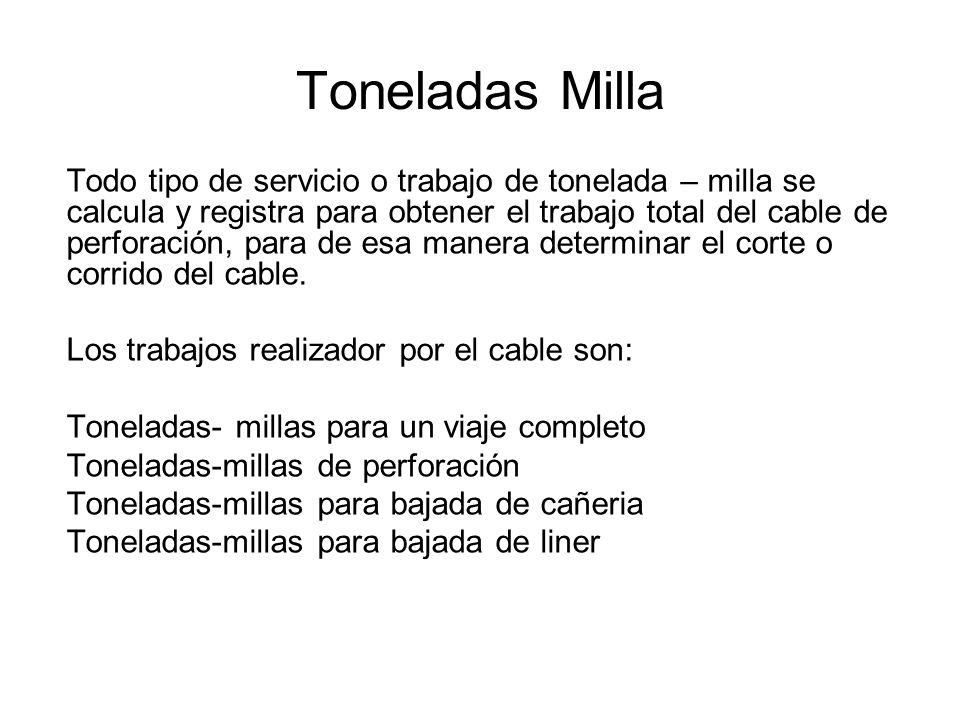

3 Toneladas Milla Todo tipo de servicio o trabajo de tonelada – milla se calcula y registra para obtener el trabajo total del cable de perforación, para de esa manera determinar el corte o corrido del cable. Los trabajos realizador por el cable son: Toneladas- millas para un viaje completo Toneladas-millas de perforación Toneladas-millas para bajada de cañeria Toneladas-millas para bajada de liner

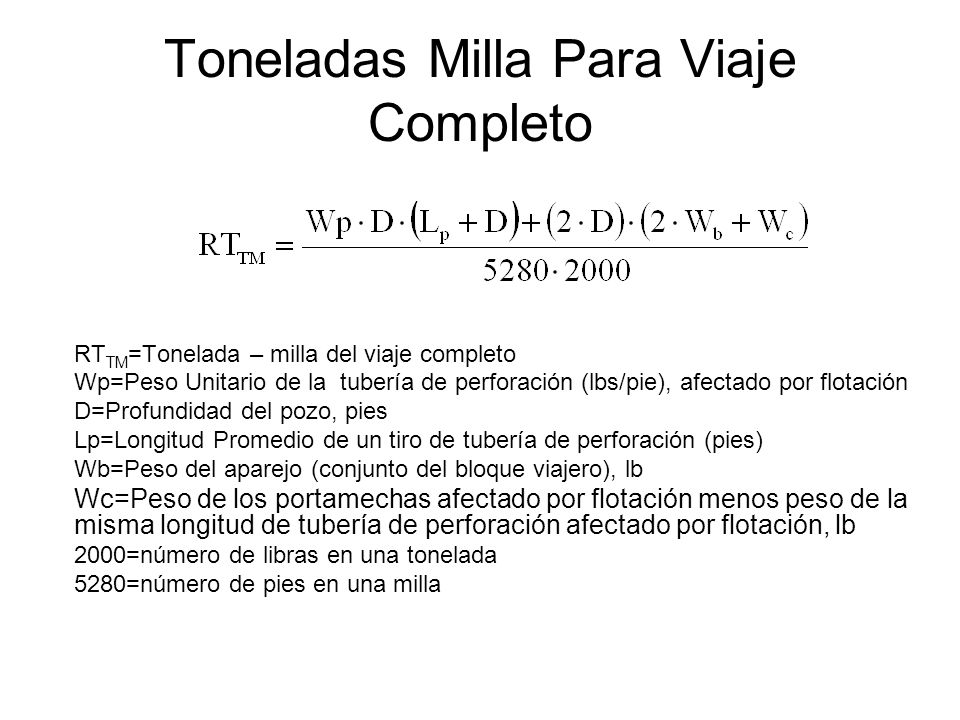

4 Toneladas Milla Para Viaje Completo
RTTM=Tonelada – milla del viaje completo Wp=Peso Unitario de la tubería de perforación (lbs/pie), afectado por flotación D=Profundidad del pozo, pies Lp=Longitud Promedio de un tiro de tubería de perforación (pies) Wb=Peso del aparejo (conjunto del bloque viajero), lb Wc=Peso de los portamechas afectado por flotación menos peso de la misma longitud de tubería de perforación afectado por flotación, lb 2000=número de libras en una tonelada 5280=número de pies en una milla

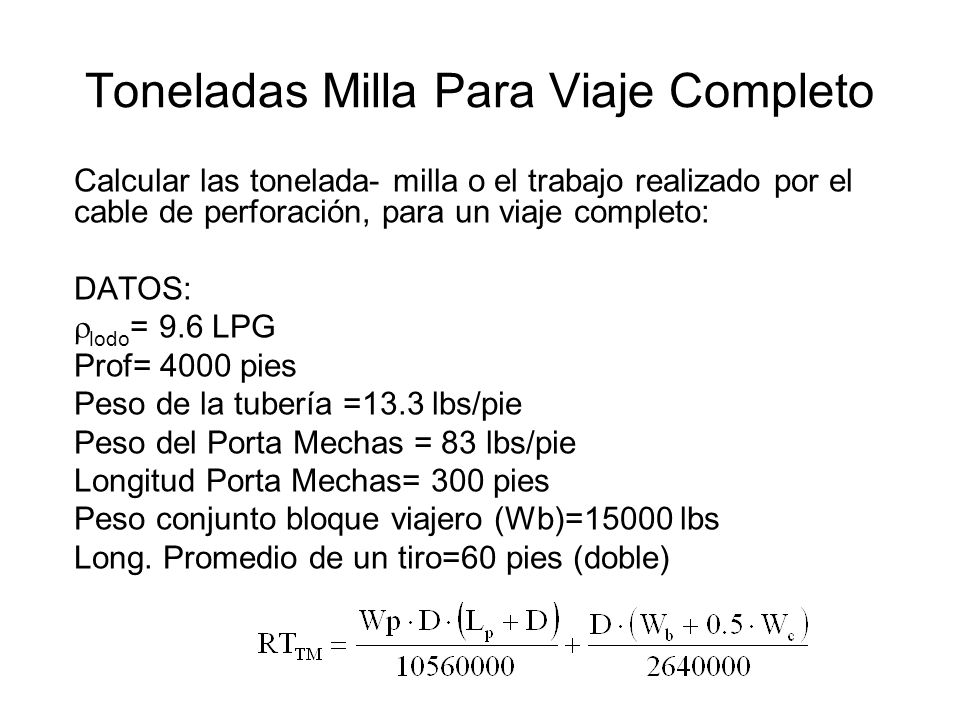

5 Toneladas Milla Para Viaje Completo
Calcular las tonelada- milla o el trabajo realizado por el cable de perforación, para un viaje completo: DATOS: rlodo= 9.6 LPG Prof= 4000 pies Peso de la tubería =13.3 lbs/pie Peso del Porta Mechas = 83 lbs/pie Longitud Porta Mechas= 300 pies Peso conjunto bloque viajero (Wb)=15000 lbs Long. Promedio de un tiro=60 pies (doble)

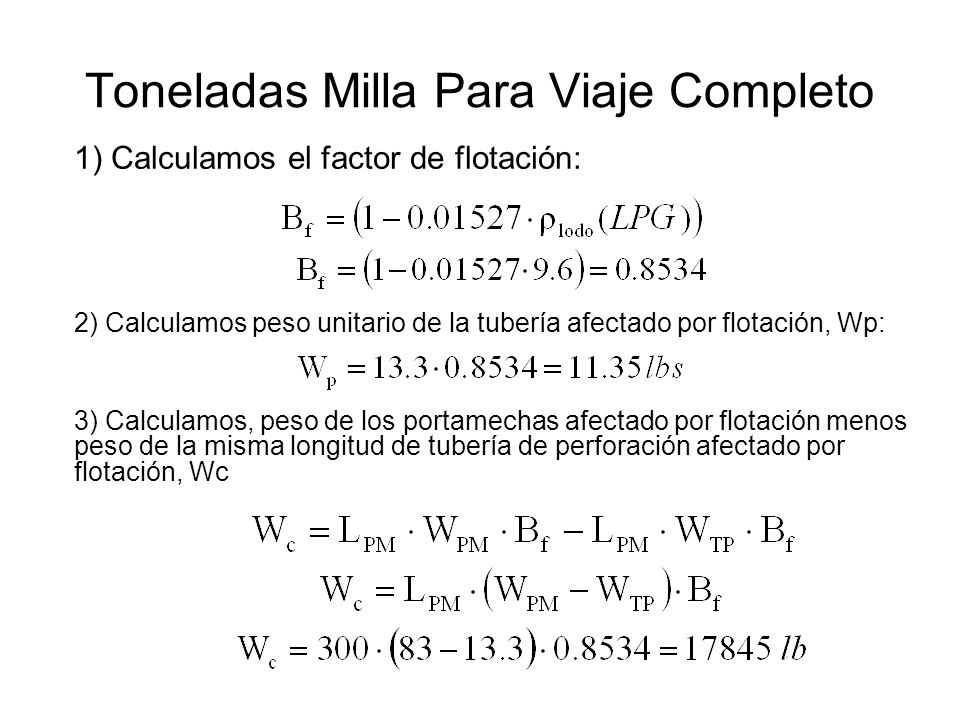

6 Toneladas Milla Para Viaje Completo
1) Calculamos el factor de flotación: 2) Calculamos peso unitario de la tubería afectado por flotación, Wp: 3) Calculamos, peso de los portamechas afectado por flotación menos peso de la misma longitud de tubería de perforación afectado por flotación, Wc

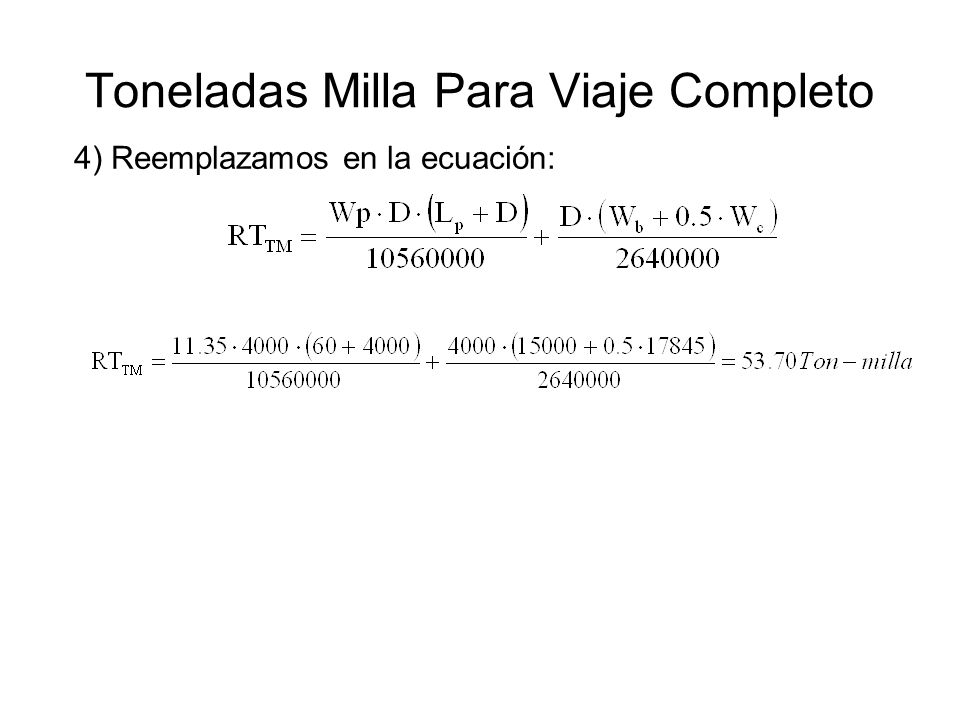

7 Toneladas Milla Para Viaje Completo
4) Reemplazamos en la ecuación:

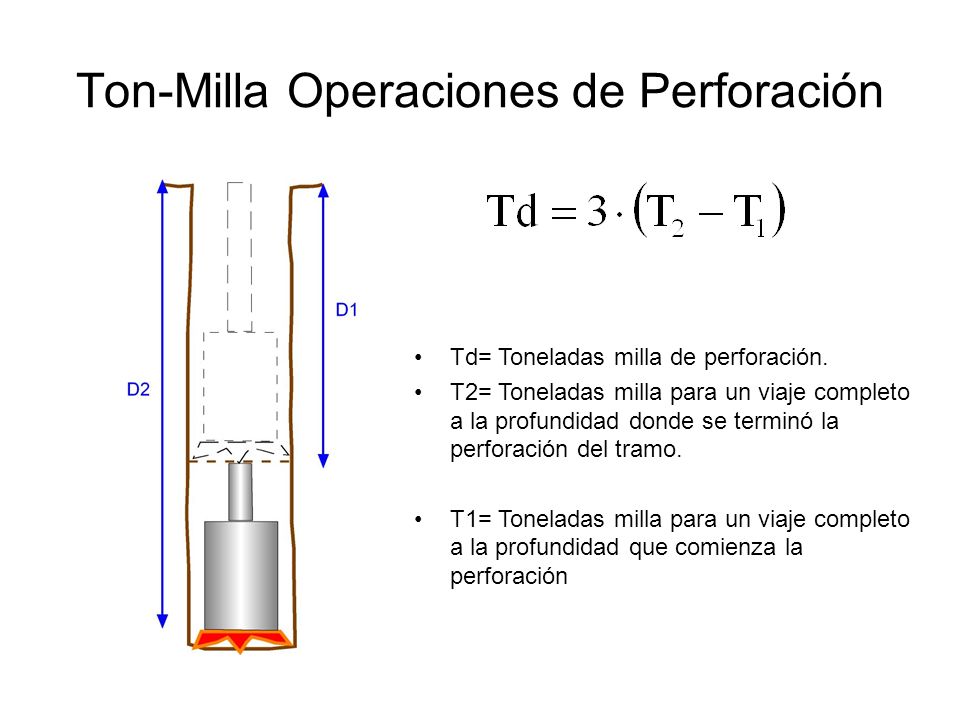

8 Ton-Milla Operaciones de Perforación
Td= Toneladas milla de perforación. T2= Toneladas milla para un viaje completo a la profundidad donde se terminó la perforación del tramo. T1= Toneladas milla para un viaje completo a la profundidad que comienza la perforación

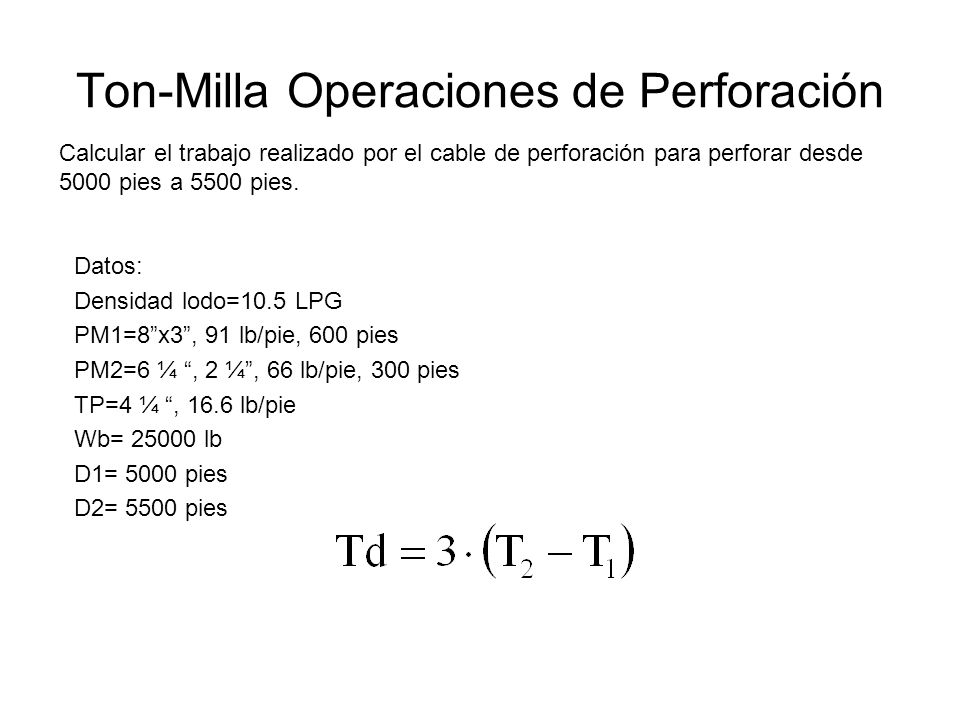

9 Ton-Milla Operaciones de Perforación
Calcular el trabajo realizado por el cable de perforación para perforar desde 5000 pies a 5500 pies. Datos: Densidad lodo=10.5 LPG PM1=8”x3”, 91 lb/pie, 600 pies PM2=6 ¼ “, 2 ¼”, 66 lb/pie, 300 pies TP=4 ¼ “, 16.6 lb/pie Wb= lb D1= 5000 pies D2= 5500 pies

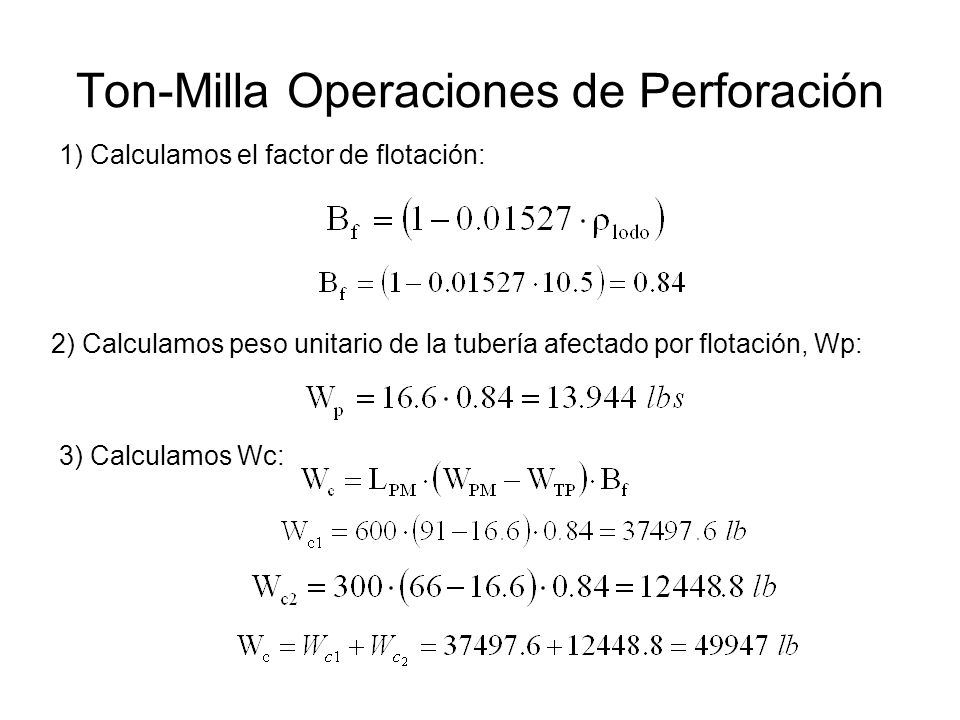

10 Ton-Milla Operaciones de Perforación
1) Calculamos el factor de flotación: 2) Calculamos peso unitario de la tubería afectado por flotación, Wp: 3) Calculamos Wc:

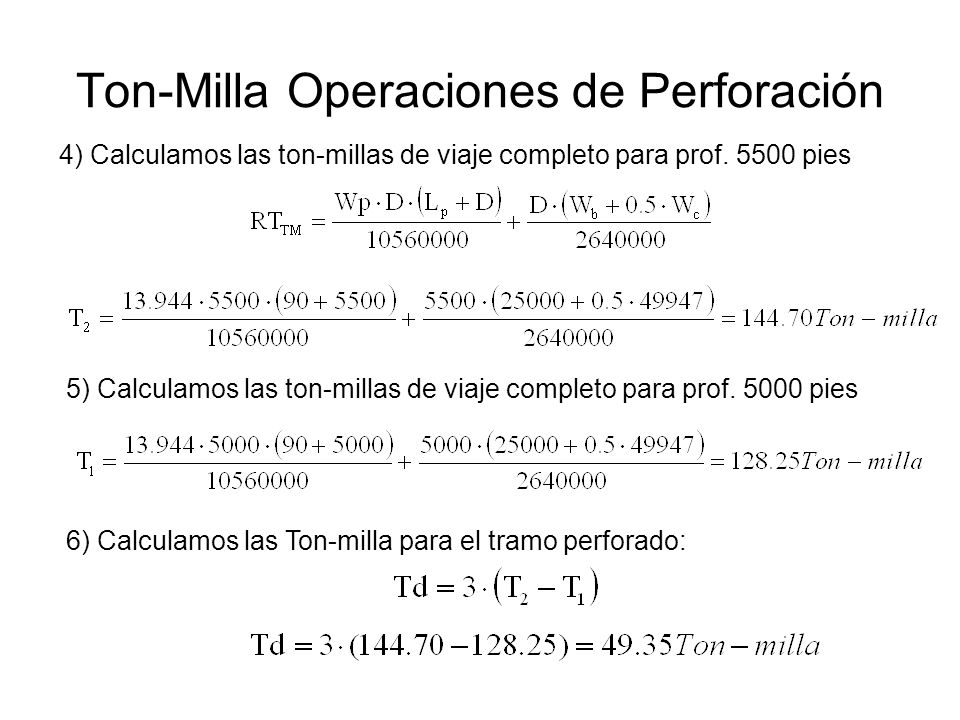

11 Ton-Milla Operaciones de Perforación
4) Calculamos las ton-millas de viaje completo para prof pies 5) Calculamos las ton-millas de viaje completo para prof pies 6) Calculamos las Ton-milla para el tramo perforado:

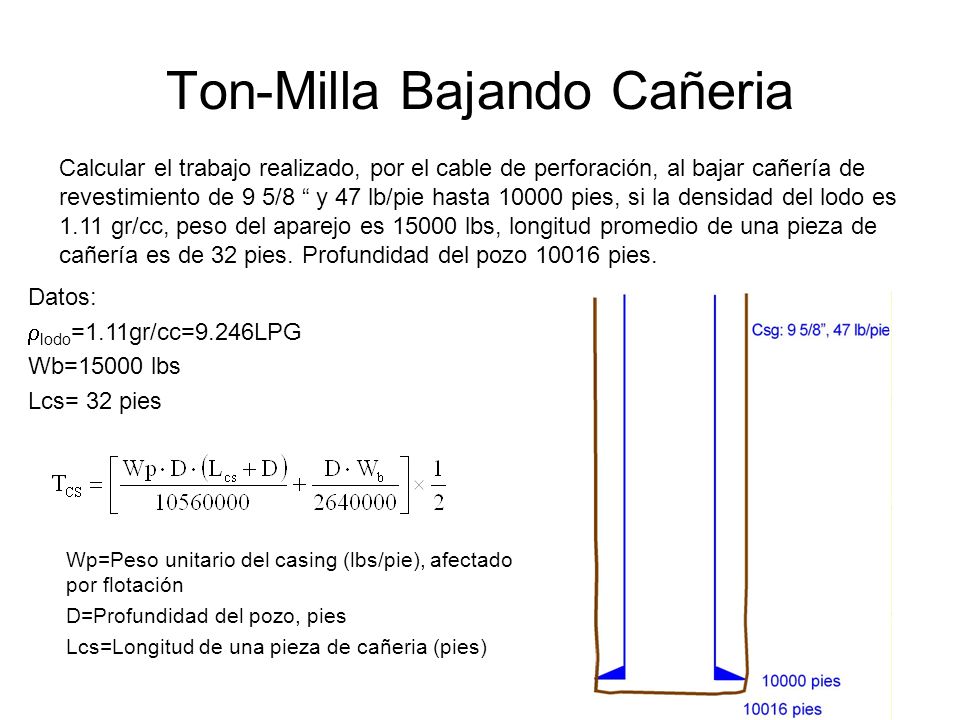

12 Ton-Milla Bajando Cañeria
Calcular el trabajo realizado, por el cable de perforación, al bajar cañería de revestimiento de 9 5/8 “ y 47 lb/pie hasta pies, si la densidad del lodo es 1.11 gr/cc, peso del aparejo es lbs, longitud promedio de una pieza de cañería es de 32 pies. Profundidad del pozo pies. Datos: rlodo=1.11gr/cc=9.246LPG Wb=15000 lbs Lcs= 32 pies Wp=Peso unitario del casing (lbs/pie), afectado por flotación D=Profundidad del pozo, pies Lcs=Longitud de una pieza de cañeria (pies)

13 Ton-Milla Bajando Cañeria
1) Calculamos el factor de flotación: 2) Calculamos peso unitario de la cañeria afectado por flotación, Wp: 2) Calculamos ton-milla:

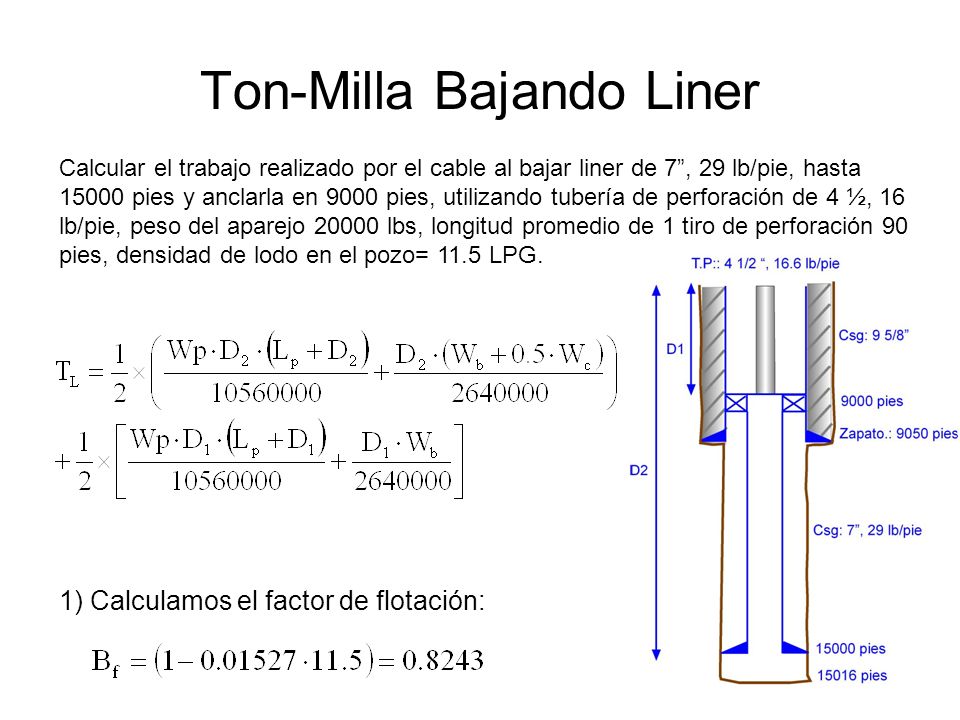

14 Ton-Milla Bajando Liner
Calcular el trabajo realizado por el cable al bajar liner de 7”, 29 lb/pie, hasta pies y anclarla en 9000 pies, utilizando tubería de perforación de 4 ½, 16 lb/pie, peso del aparejo lbs, longitud promedio de 1 tiro de perforación 90 pies, densidad de lodo en el pozo= 11.5 LPG. 1) Calculamos el factor de flotación:

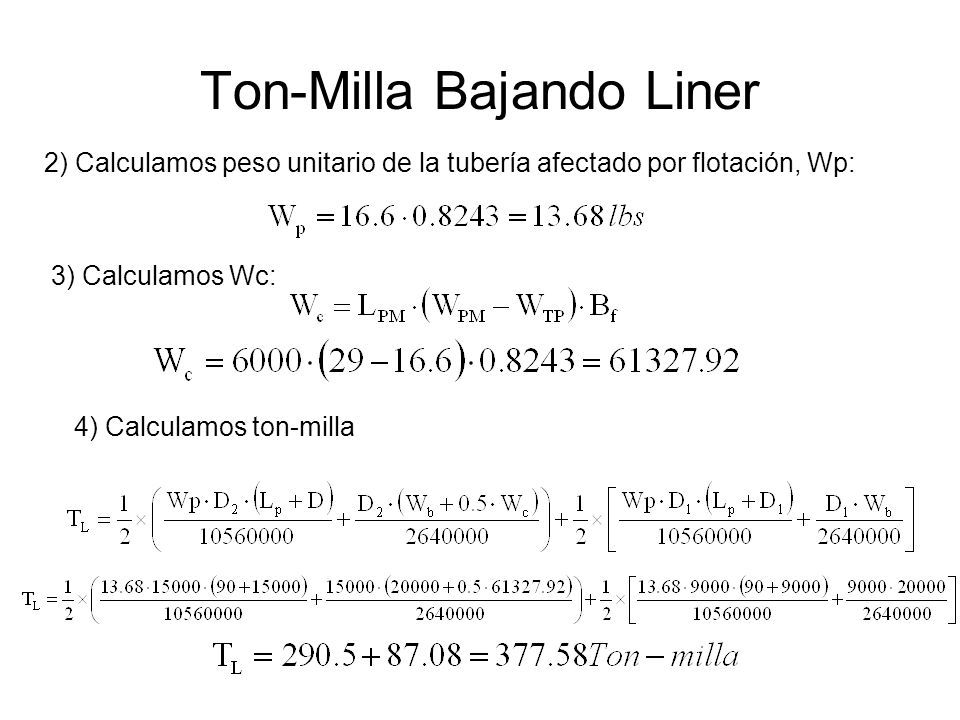

15 Ton-Milla Bajando Liner
2) Calculamos peso unitario de la tubería afectado por flotación, Wp: 3) Calculamos Wc: 4) Calculamos ton-milla
