1 RADIACION SOLAR En el Sol se están generando constantemente grandes cantidades de energía. La energía radiante se propaga por el espacio viajando a razón de 300 000 Km. por segundo (velocidad de la luz, c). A esta velocidad, las radiaciones llegan a la Tierra ocho minutos después de ser generadas. Las distintas radiaciones solares, de las cuales la luz visible es sólo una pequeña parte, viajan por el espacio en todas las direcciones, como los radios de un círculo, de donde proviene su nombre.

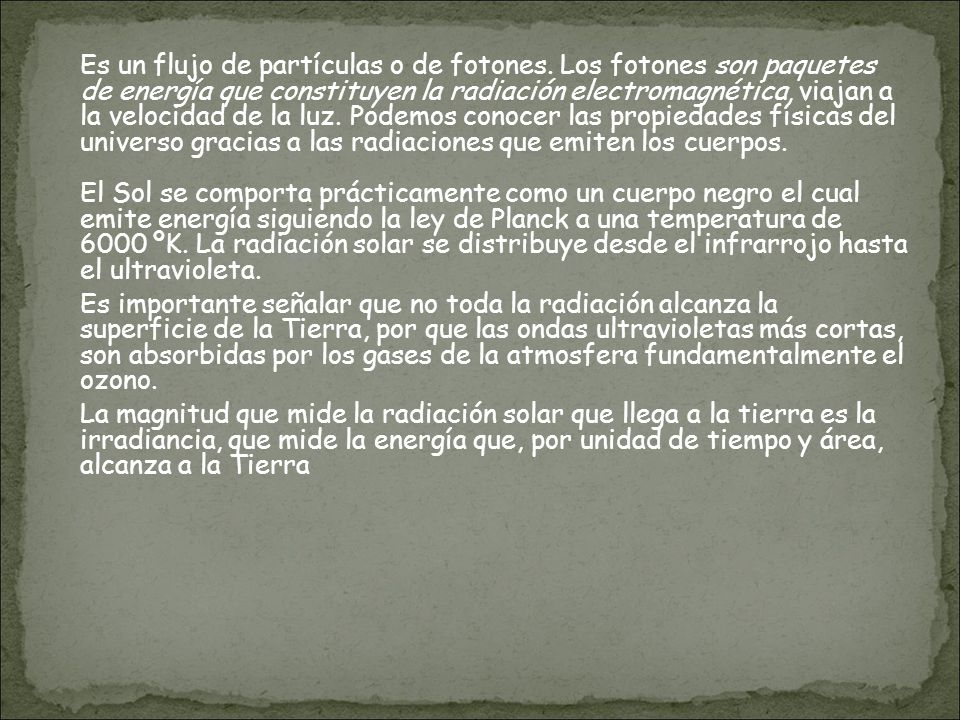

2 Es un flujo de partículas o de fotones. Los fotones son paquetes de energía que constituyen la radiación electromagnética, viajan a la velocidad de la luz. Podemos conocer las propiedades físicas del universo gracias a las radiaciones que emiten los cuerpos. El Sol se comporta prácticamente como un cuerpo negro el cual emite energía siguiendo la ley de Planck a una temperatura de 6000 ºK. La radiación solar se distribuye desde el infrarrojo hasta el ultravioleta. Es importante señalar que no toda la radiación alcanza la superficie de la Tierra, por que las ondas ultravioletas más cortas, son absorbidas por los gases de la atmosfera fundamentalmente el ozono. La magnitud que mide la radiación solar que llega a la tierra es la irradiancia, que mide la energía que, por unidad de tiempo y área, alcanza a la Tierra

3

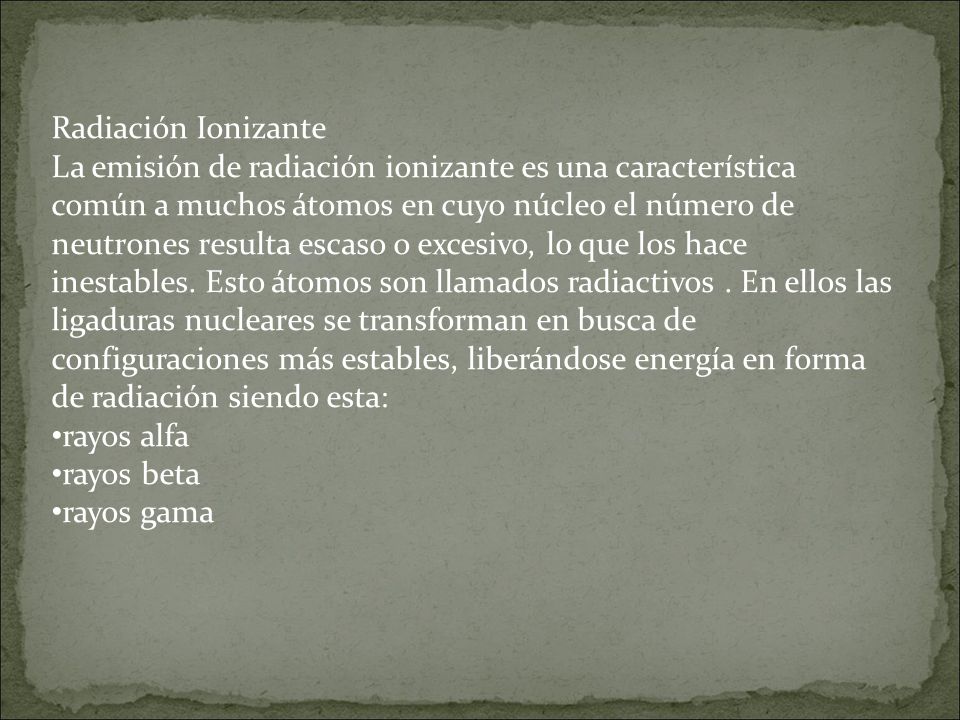

4 Radiación Ionizante La emisión de radiación ionizante es una característica común a muchos átomos en cuyo núcleo el número de neutrones resulta escaso o excesivo, lo que los hace inestables. Esto átomos son llamados radiactivos. En ellos las ligaduras nucleares se transforman en busca de configuraciones más estables, liberándose energía en forma de radiación siendo esta: rayos alfa rayos beta rayos gama

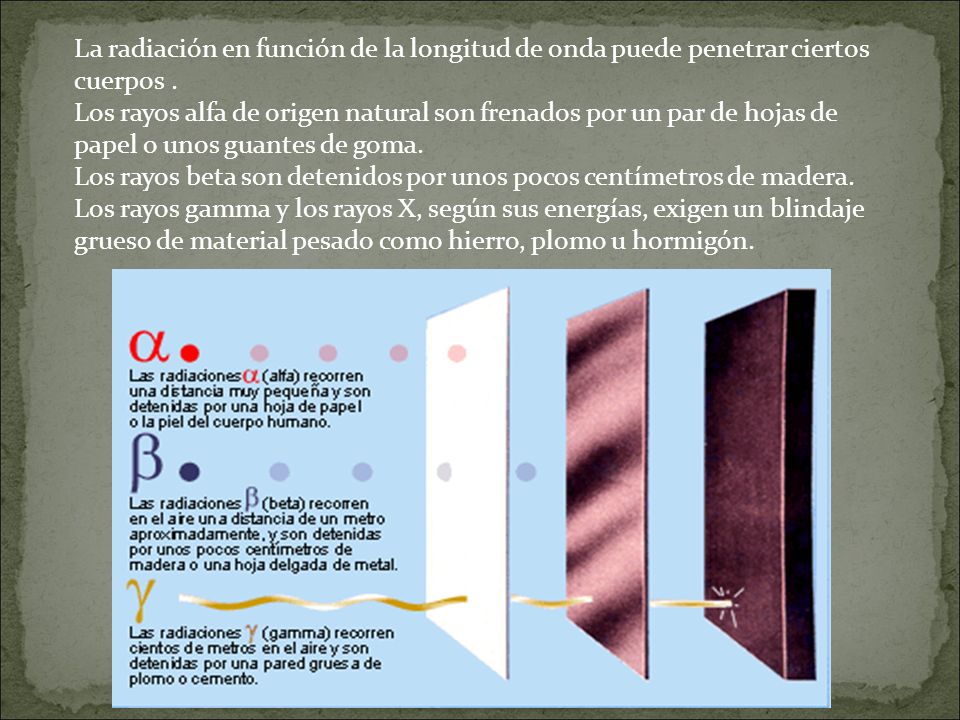

5 La radiación en función de la longitud de onda puede penetrar ciertos cuerpos. Los rayos alfa de origen natural son frenados por un par de hojas de papel o unos guantes de goma. Los rayos beta son detenidos por unos pocos centímetros de madera. Los rayos gamma y los rayos X, según sus energías, exigen un blindaje grueso de material pesado como hierro, plomo u hormigón.

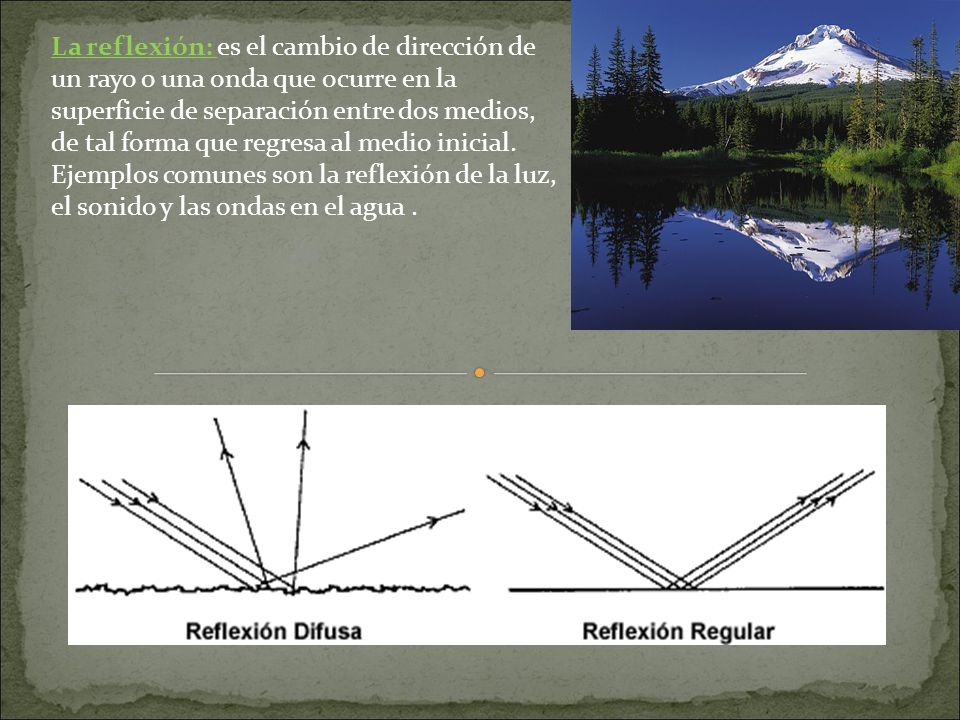

6 La reflexión: es el cambio de dirección de un rayo o una onda que ocurre en la superficie de separación entre dos medios, de tal forma que regresa al medio inicial. Ejemplos comunes son la reflexión de la luz, el sonido y las ondas en el agua.

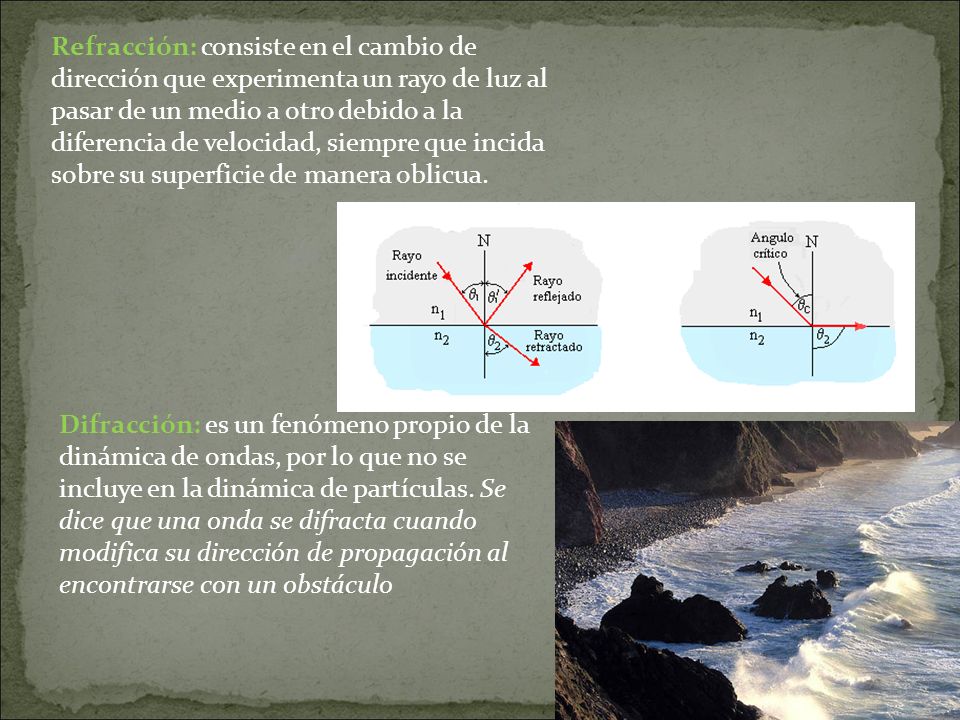

7 Refracción: consiste en el cambio de dirección que experimenta un rayo de luz al pasar de un medio a otro debido a la diferencia de velocidad, siempre que incida sobre su superficie de manera oblicua. Difracción: es un fenómeno propio de la dinámica de ondas, por lo que no se incluye en la dinámica de partículas. Se dice que una onda se difracta cuando modifica su dirección de propagación al encontrarse con un obstáculo

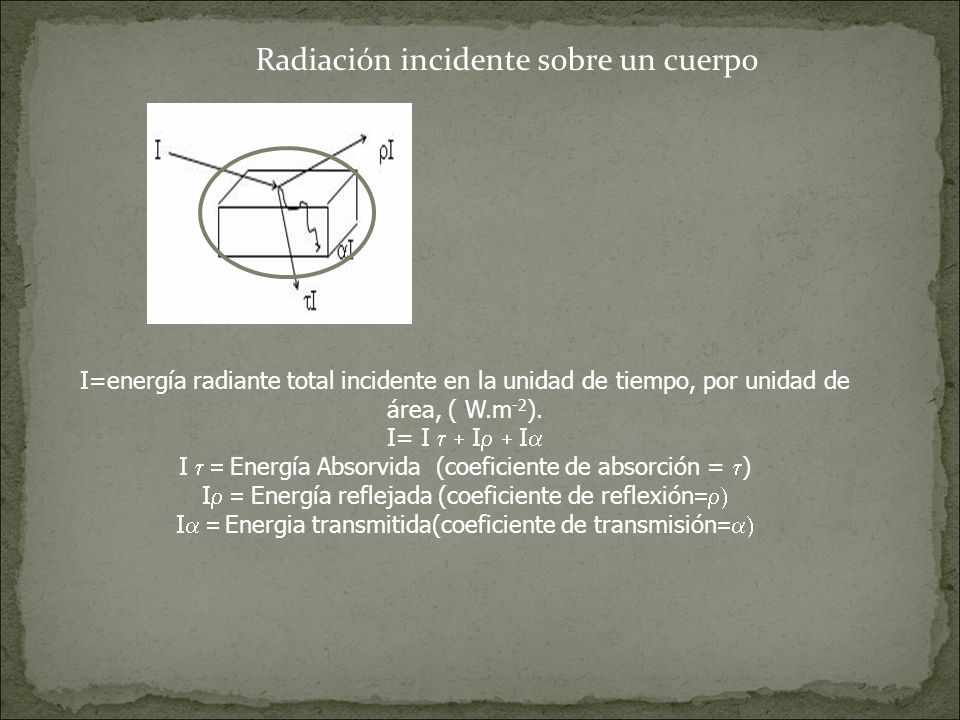

8 I=energía radiante total incidente en la unidad de tiempo, por unidad de área, ( W.m -2 ). I= I  I  I  I  Energía Absorvida (coeficiente de absorción =  ) I  Energía reflejada (coeficiente de reflexión  I  Energia transmitida(coeficiente de transmisión  Radiación incidente sobre un cuerpo

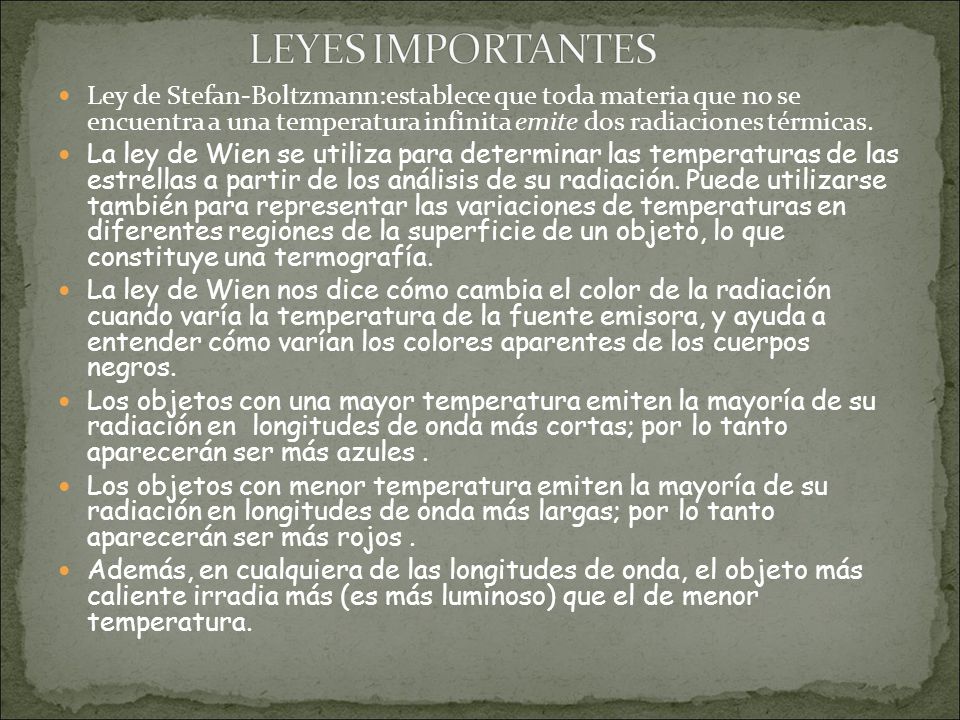

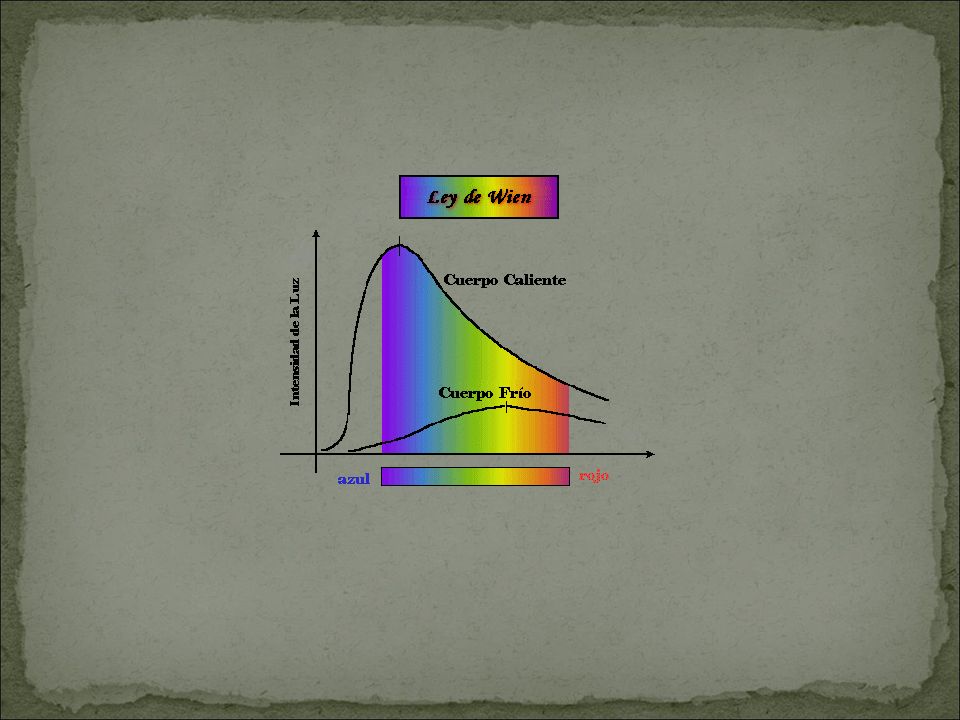

9 Ley de Stefan-Boltzmann:establece que toda materia que no se encuentra a una temperatura infinita emite dos radiaciones térmicas. La ley de Wien se utiliza para determinar las temperaturas de las estrellas a partir de los análisis de su radiación. Puede utilizarse también para representar las variaciones de temperaturas en diferentes regiones de la superficie de un objeto, lo que constituye una termografía. La ley de Wien nos dice cómo cambia el color de la radiación cuando varía la temperatura de la fuente emisora, y ayuda a entender cómo varían los colores aparentes de los cuerpos negros. Los objetos con una mayor temperatura emiten la mayoría de su radiación en longitudes de onda más cortas; por lo tanto aparecerán ser más azules. Los objetos con menor temperatura emiten la mayoría de su radiación en longitudes de onda más largas; por lo tanto aparecerán ser más rojos. Además, en cualquiera de las longitudes de onda, el objeto más caliente irradia más (es más luminoso) que el de menor temperatura.

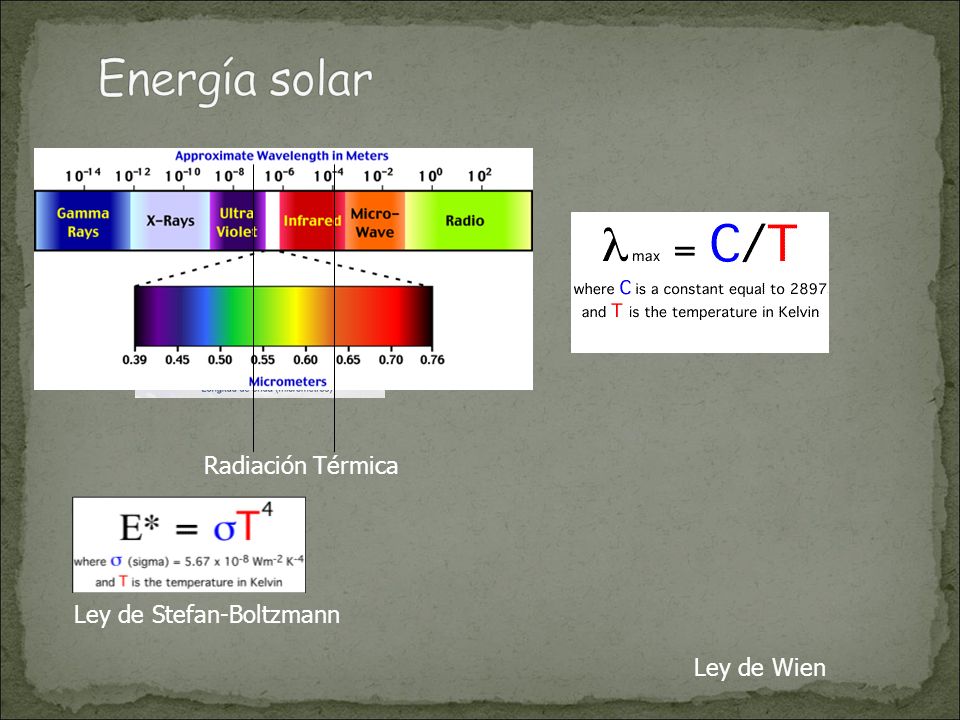

10 Ley de Wien Ley de Stefan-Boltzmann Radiación Térmica

11

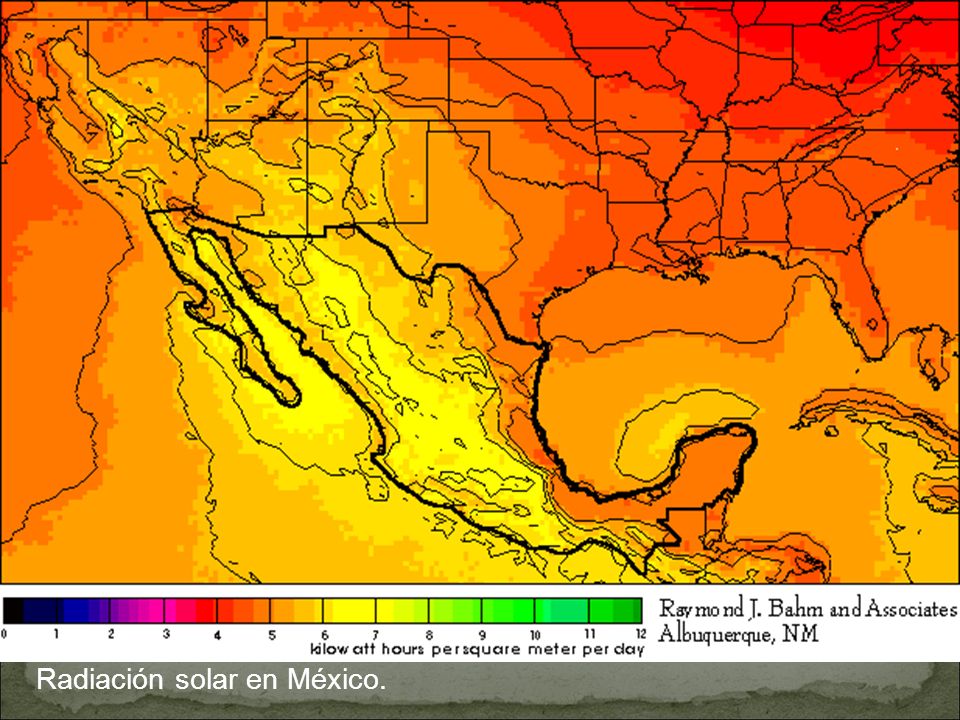

12 Radiación solar en México.

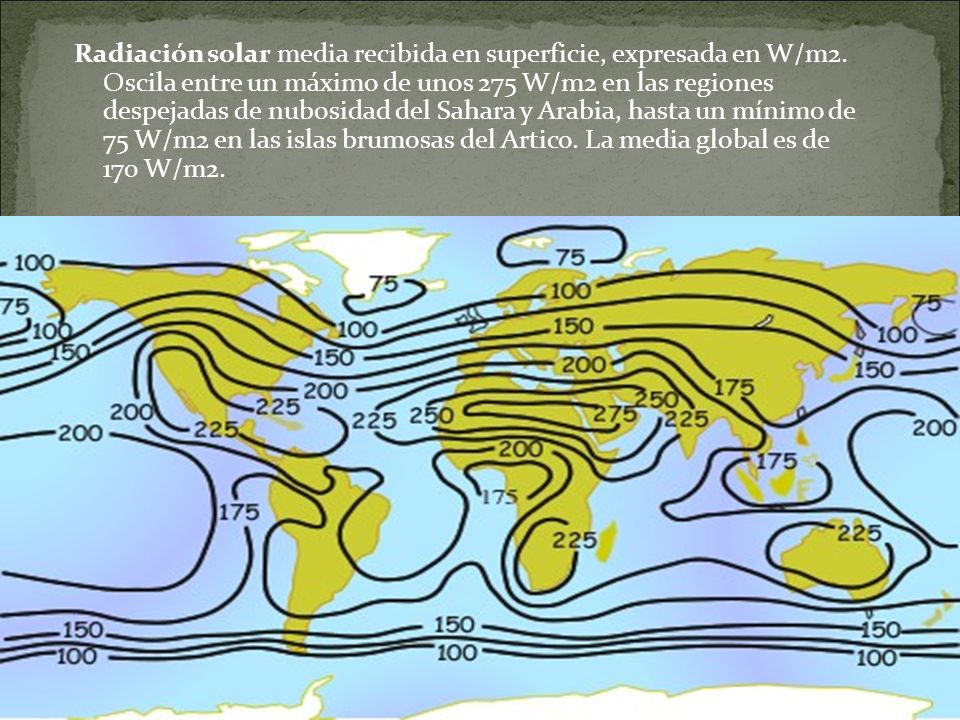

13 Radiación solar media recibida en superficie, expresada en W/m2. Oscila entre un máximo de unos 275 W/m2 en las regiones despejadas de nubosidad del Sahara y Arabia, hasta un mínimo de 75 W/m2 en las islas brumosas del Artico. La media global es de 170 W/m2.

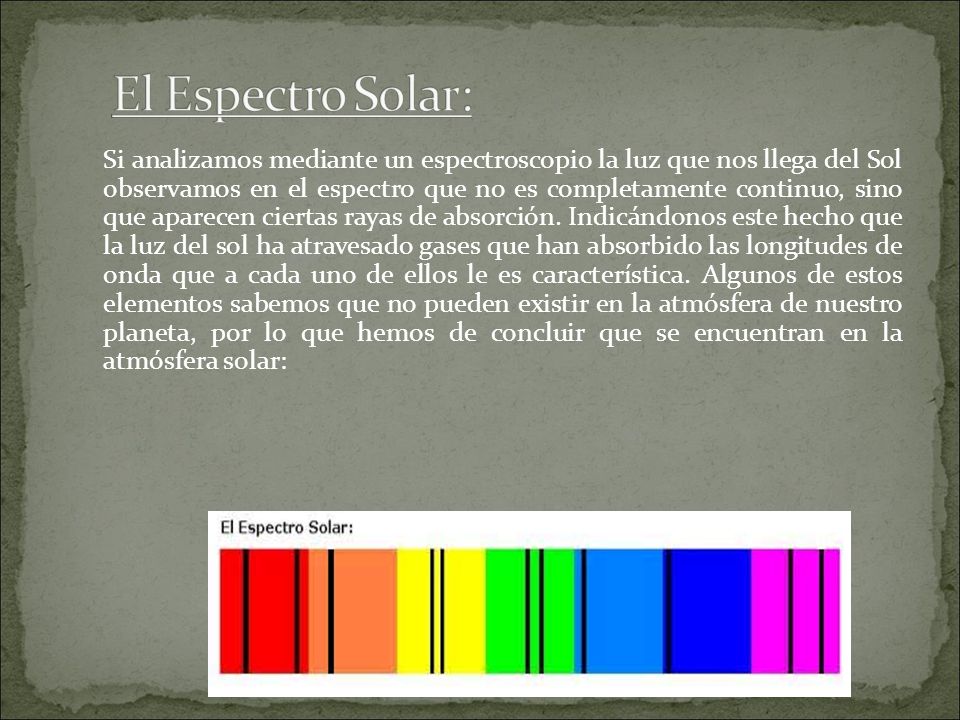

14 Si analizamos mediante un espectroscopio la luz que nos llega del Sol observamos en el espectro que no es completamente continuo, sino que aparecen ciertas rayas de absorción. Indicándonos este hecho que la luz del sol ha atravesado gases que han absorbido las longitudes de onda que a cada uno de ellos le es característica. Algunos de estos elementos sabemos que no pueden existir en la atmósfera de nuestro planeta, por lo que hemos de concluir que se encuentran en la atmósfera solar:

15 Se observa fácilmente, por tanto, la existencia de Sodio (las dos líneas en el amarillo), hidrógeno, etc.. El primero en describir las líneas oscuras del espectro solar fué Joseph Von Fraunhofer (1787-1826), por lo que se le denominaron "Líneas de Fraunhofer", aunque ya habian sido descubiertas en 1802 por William H. Wollaston (1766-1828).

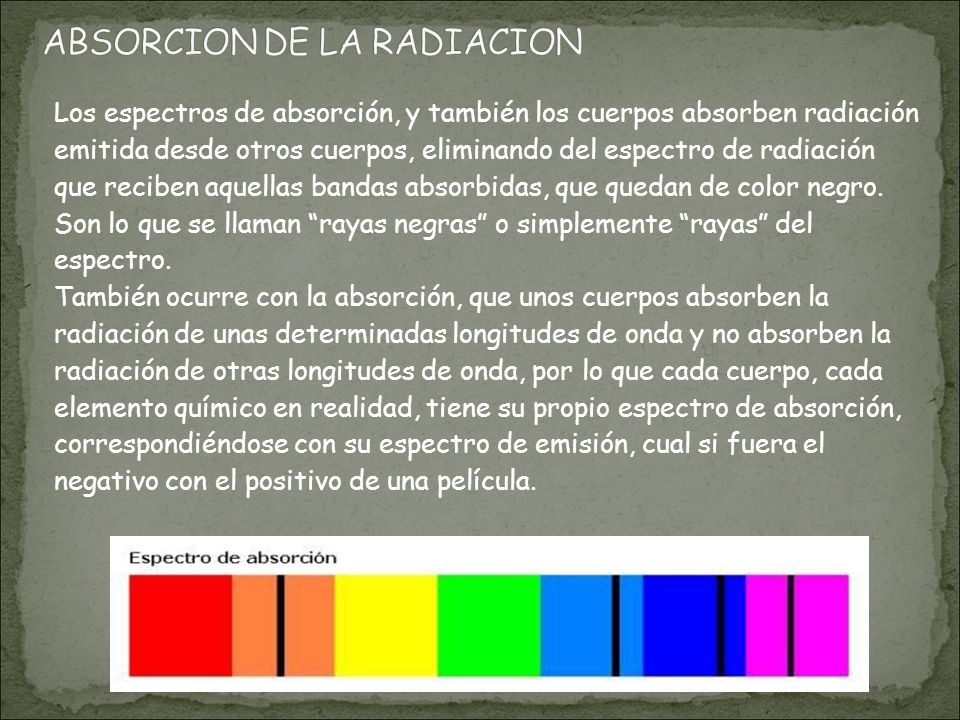

16 Los espectros de absorción, y también los cuerpos absorben radiación emitida desde otros cuerpos, eliminando del espectro de radiación que reciben aquellas bandas absorbidas, que quedan de color negro. Son lo que se llaman “rayas negras” o simplemente “rayas” del espectro. También ocurre con la absorción, que unos cuerpos absorben la radiación de unas determinadas longitudes de onda y no absorben la radiación de otras longitudes de onda, por lo que cada cuerpo, cada elemento químico en realidad, tiene su propio espectro de absorción, correspondiéndose con su espectro de emisión, cual si fuera el negativo con el positivo de una película.

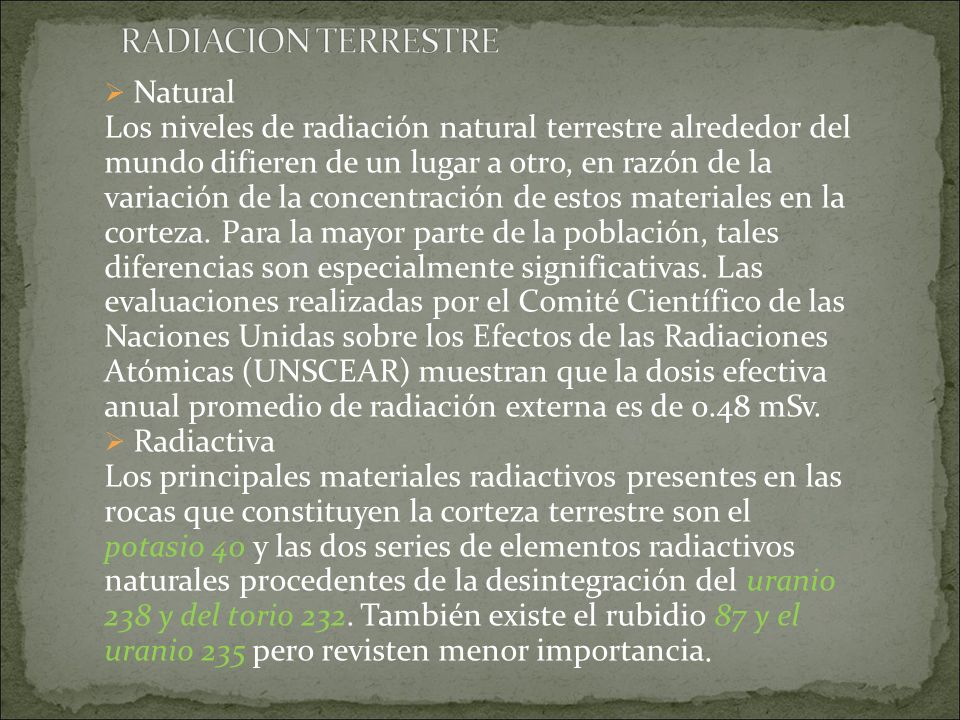

17  Natural Los niveles de radiación natural terrestre alrededor del mundo difieren de un lugar a otro, en razón de la variación de la concentración de estos materiales en la corteza. Para la mayor parte de la población, tales diferencias son especialmente significativas. Las evaluaciones realizadas por el Comité Científico de las Naciones Unidas sobre los Efectos de las Radiaciones Atómicas (UNSCEAR) muestran que la dosis efectiva anual promedio de radiación externa es de 0.48 mSv.  Radiactiva Los principales materiales radiactivos presentes en las rocas que constituyen la corteza terrestre son el potasio 40 y las dos series de elementos radiactivos naturales procedentes de la desintegración del uranio 238 y del torio 232. También existe el rubidio 87 y el uranio 235 pero revisten menor importancia.

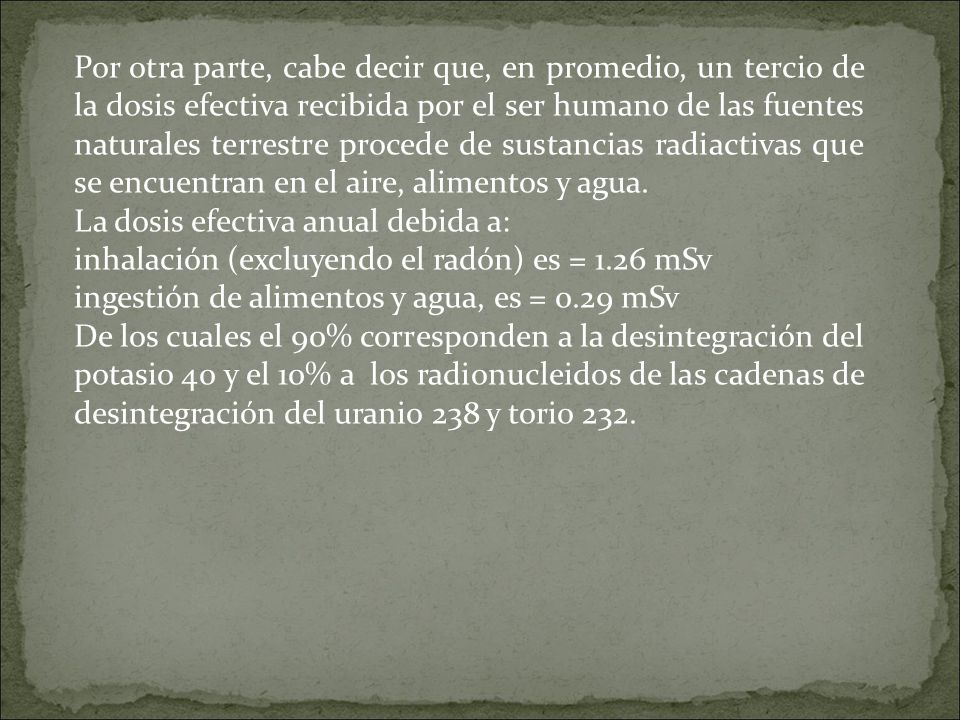

18 Por otra parte, cabe decir que, en promedio, un tercio de la dosis efectiva recibida por el ser humano de las fuentes naturales terrestre procede de sustancias radiactivas que se encuentran en el aire, alimentos y agua. La dosis efectiva anual debida a: inhalación (excluyendo el radón) es = 1.26 mSv ingestión de alimentos y agua, es = 0.29 mSv De los cuales el 90% corresponden a la desintegración del potasio 40 y el 10% a los radionucleidos de las cadenas de desintegración del uranio 238 y torio 232.

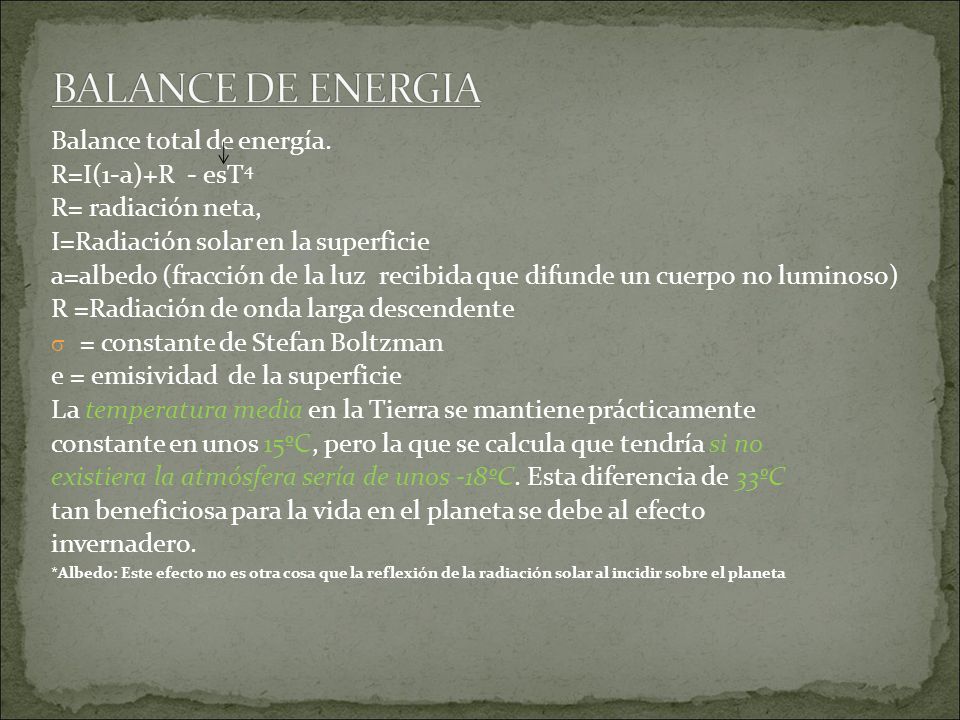

19 Balance total de energía. R=I(1-a)+R - esT 4 R= radiación neta, I=Radiación solar en la superficie a=albedo (fracción de la luz recibida que difunde un cuerpo no luminoso) R =Radiación de onda larga descendente  = constante de Stefan Boltzman e = emisividad de la superficie La temperatura media en la Tierra se mantiene prácticamente constante en unos 15ºC, pero la que se calcula que tendría si no existiera la atmósfera sería de unos -18ºC. Esta diferencia de 33ºC tan beneficiosa para la vida en el planeta se debe al efecto invernadero. *Albedo: Este efecto no es otra cosa que la reflexión de la radiación solar al incidir sobre el planeta

20 El motivo por el que la temperatura se mantiene constante es porque la Tierra devuelve al espacio la misma cantidad de energía que recibe. Si la energía devuelta fuera algo menor que la recibida se iría calentando paulatinamente y si devolviera más se iría enfriando. Por tanto la explicación del efecto invernadero no está en que parte de la energía recibida por le Tierra se quede definitivamente en el planeta. La explicación está en que se retrasa su devolución porque, aunque la cantidad de energía retornada es igual a la recibida, el tipo de energía que se retorna es distinta. Mientras que la energía recibida es una mezcla de radiación ultravioleta, visible e infrarroja; la energía que devuelve la Tierra es, fundamentalmente infrarroja y algo de visible.

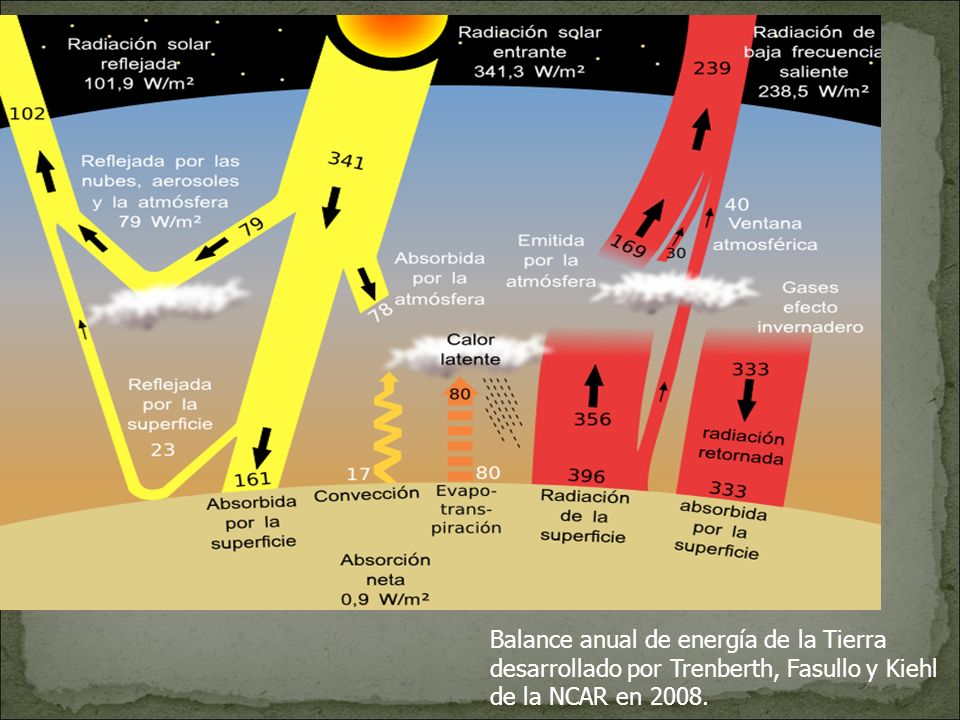

21 Balance anual de energía de la Tierra desarrollado por Trenberth, Fasullo y Kiehl de la NCAR en 2008.

22

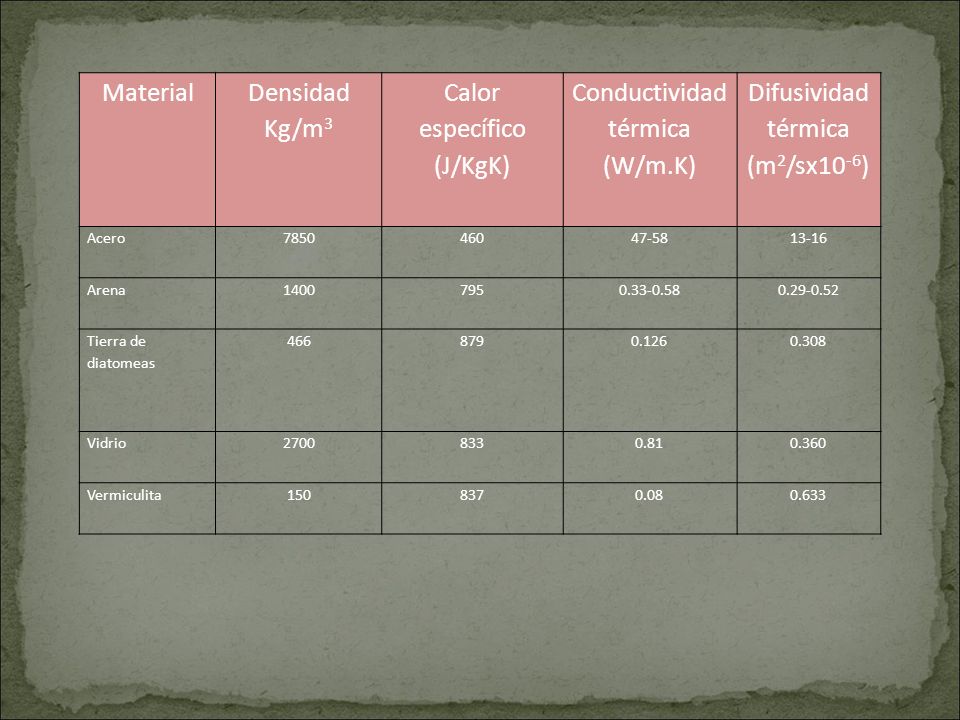

23 Material Densidad Kg/m 3 Calor específico (J/KgK) Conductividad térmica (W/m.K) Difusividad térmica (m 2 /sx10 -6 ) Acero785046047-5813-16 Arena14007950.33-0.580.29-0.52 Tierra de diatomeas 4668790.1260.308 Vidrio27008330.810.360 Vermiculita1508370.080.633
