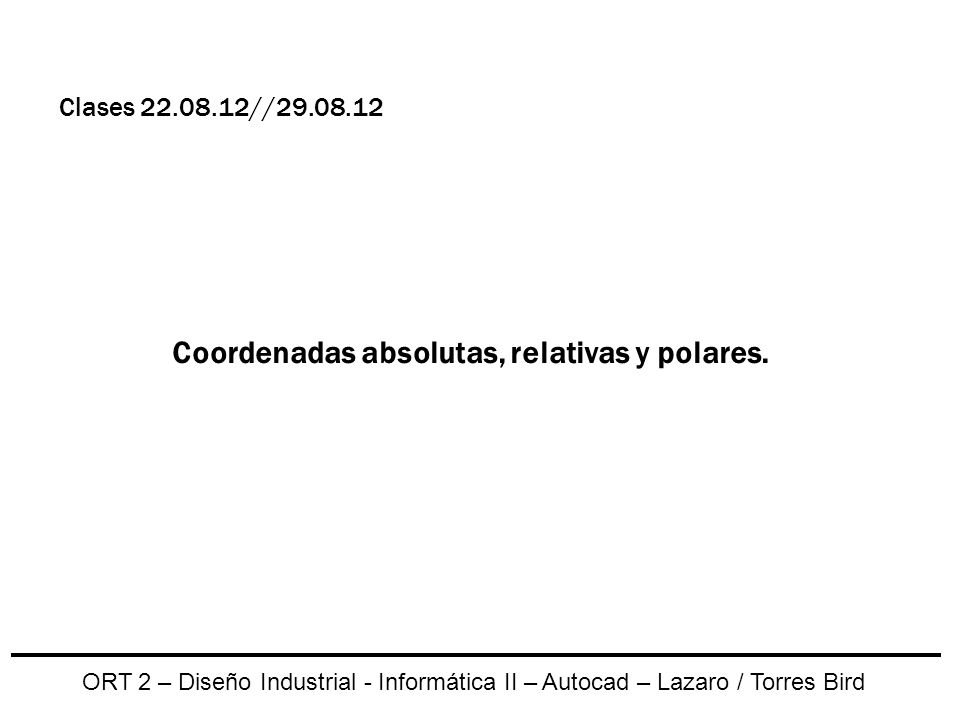

ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird Clases 22.08.12//29.08.12 Coordenadas absolutas, relativas y polares.

Presentación del tema: "ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird Clases 22.08.12//29.08.12 Coordenadas absolutas, relativas y polares."— Transcripción de la presentación:

1 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird Clases 22.08.12//29.08.12 Coordenadas absolutas, relativas y polares.

2 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird Coordenadas relativas (0,0) 4 5 6 1 2 5678123 3 4 Partiendo desde (1,2) generar un cuadrado de 4x4 (0,0) Relativo(4,0) @4,0 Ingreso de Coordenadas

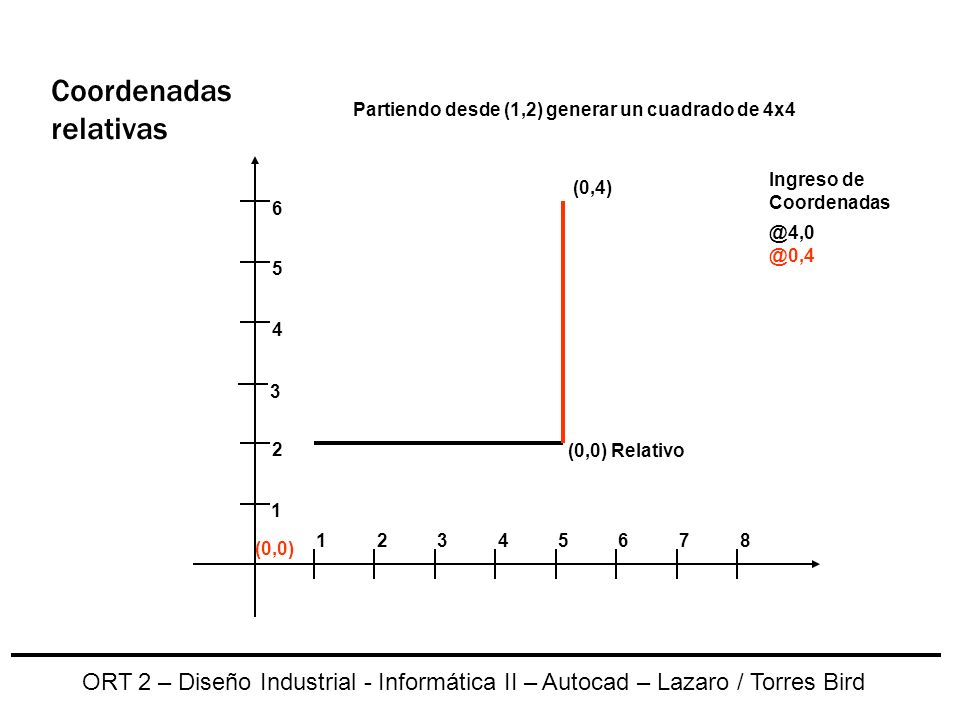

3 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird Coordenadas relativas (0,0) 4 5 6 1 2 5678123 3 4 Partiendo desde (1,2) generar un cuadrado de 4x4 (0,0) Relativo (0,4) @4,0 Ingreso de Coordenadas @0,4

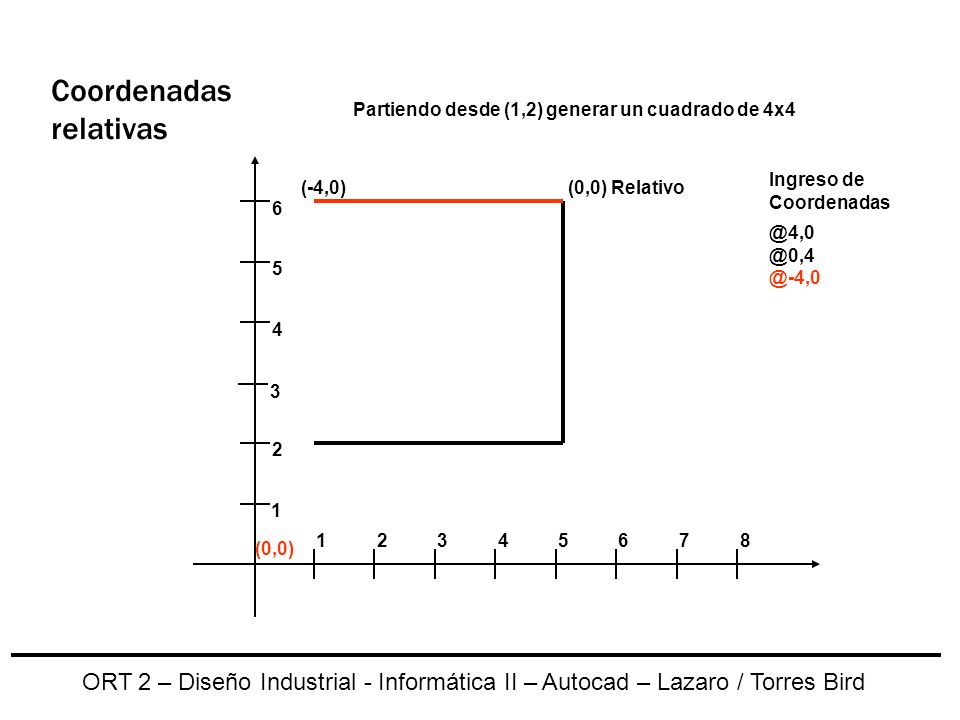

4 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird Coordenadas relativas (0,0) 4 5 6 1 2 5678123 3 4 Partiendo desde (1,2) generar un cuadrado de 4x4 (0,0) Relativo(-4,0) @4,0 Ingreso de Coordenadas @0,4 @-4,0

5 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird Coordenadas relativas (0,0) 4 5 6 1 2 5678123 3 4 Partiendo desde (1,2) generar un cuadrado de 4x4 (0,0) Relativo (0,-4) @4,0 Ingreso de Coordenadas @0,4 @-4,0 @0,-4 o Clic en entidad C (cerrar)

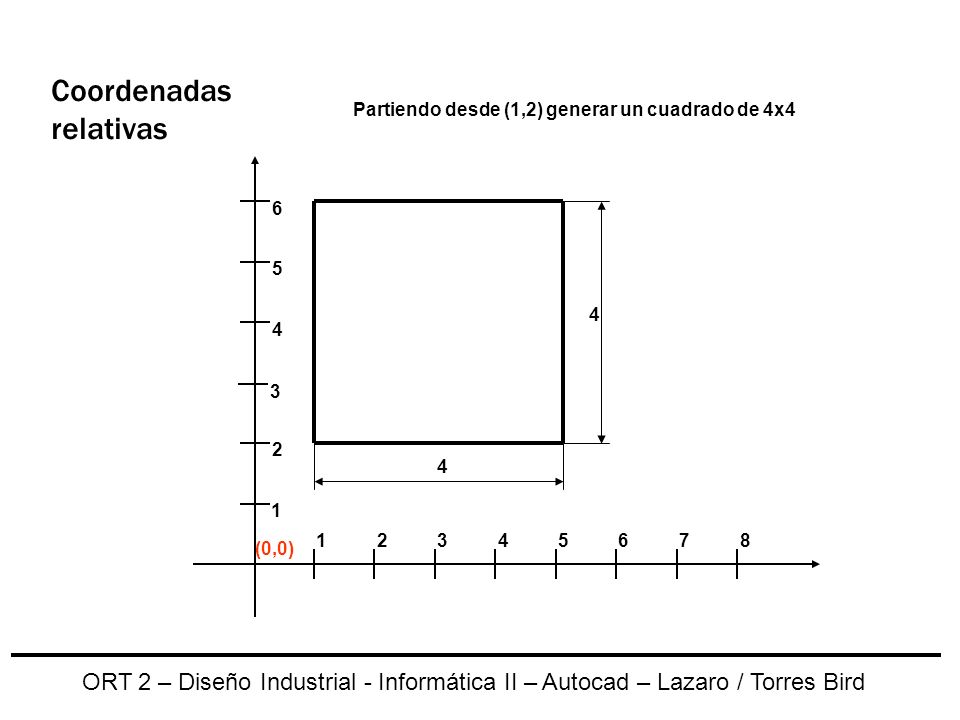

6 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird Coordenadas relativas (0,0) 4 5 6 1 2 5678123 3 4 4 4 Partiendo desde (1,2) generar un cuadrado de 4x4

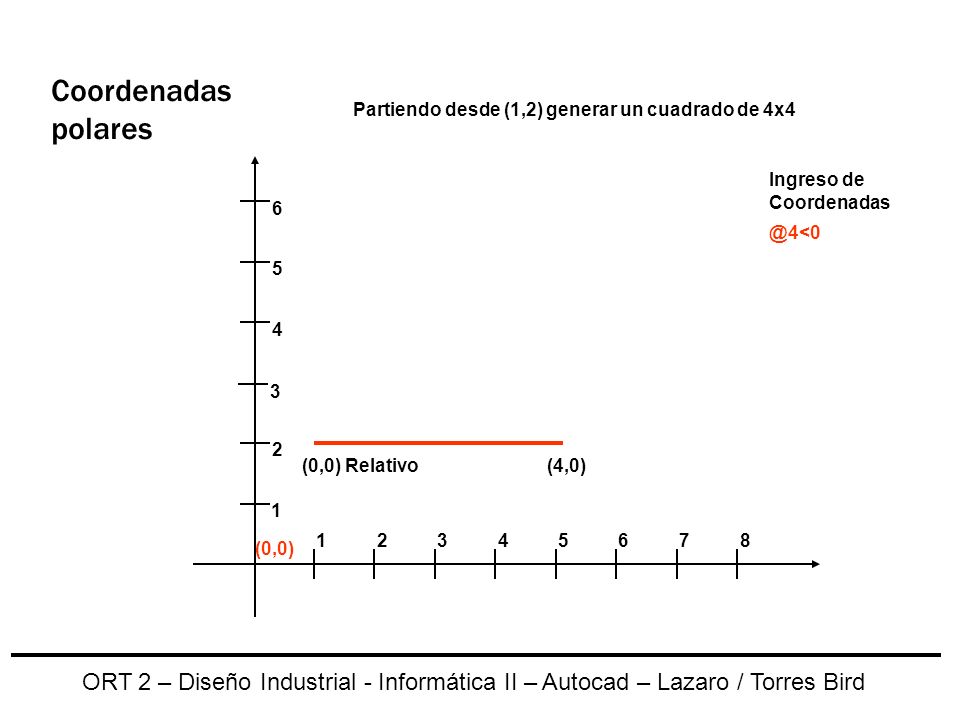

7 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird Coordenadas polares (0,0) 4 5 6 1 2 5678123 3 4 Partiendo desde (1,2) generar un cuadrado de 4x4 (0,0) Relativo(4,0) @4<0 Ingreso de Coordenadas

8 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird Coordenadas polares (0,0) 4 5 6 1 2 5678123 3 4 Partiendo desde (1,2) generar un cuadrado de 4x4 (0,0) Relativo (0,4) @4<0 Ingreso de Coordenadas @4<90

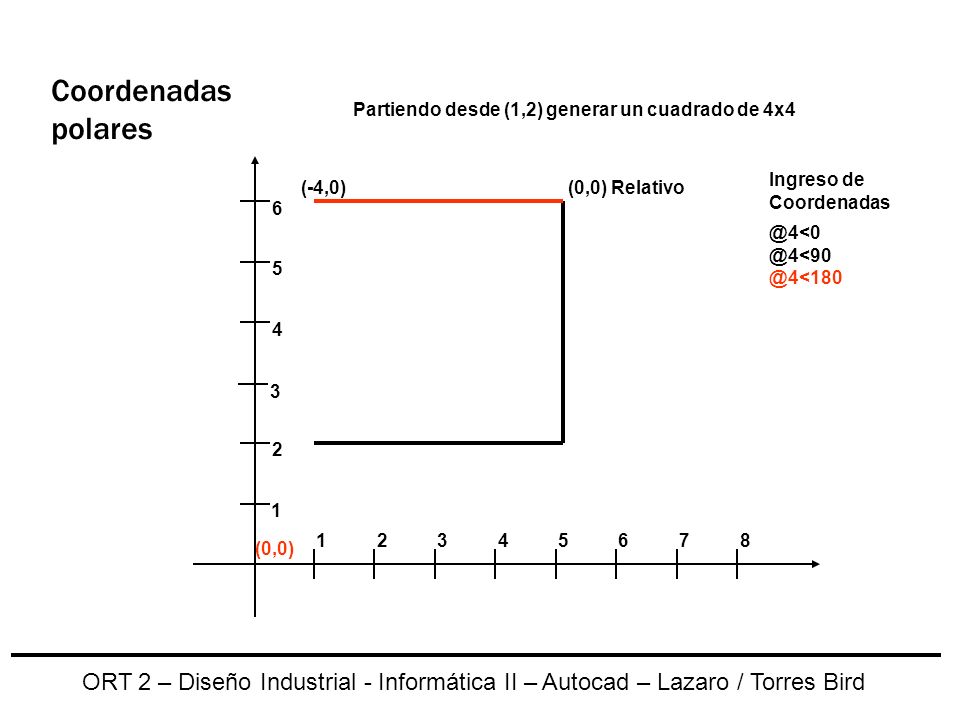

9 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird Coordenadas polares (0,0) 4 5 6 1 2 5678123 3 4 Partiendo desde (1,2) generar un cuadrado de 4x4 (0,0) Relativo(-4,0) @4<0 Ingreso de Coordenadas @4<90 @4<180

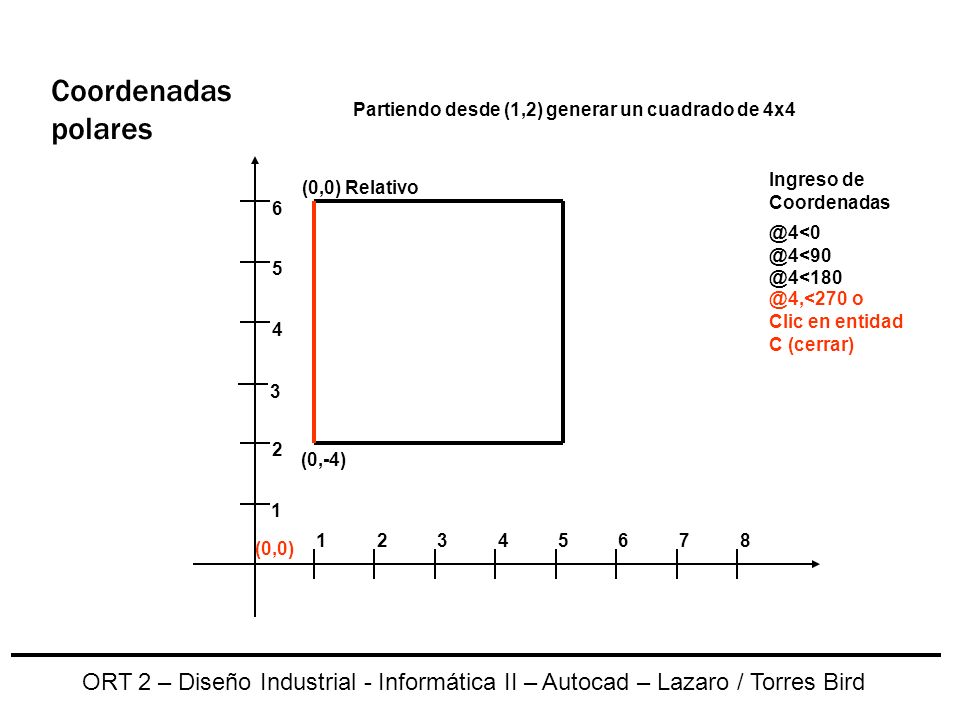

10 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird Coordenadas polares (0,0) 4 5 6 1 2 5678123 3 4 Partiendo desde (1,2) generar un cuadrado de 4x4 (0,0) Relativo (0,-4) @4<0 Ingreso de Coordenadas @4<90 @4<180 @4,<270 o Clic en entidad C (cerrar)

11 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird Coordenadas polares (0,0) 4 5 6 1 2 5678123 3 4 4 4 Partiendo desde (1,2) generar un cuadrado de 4x4

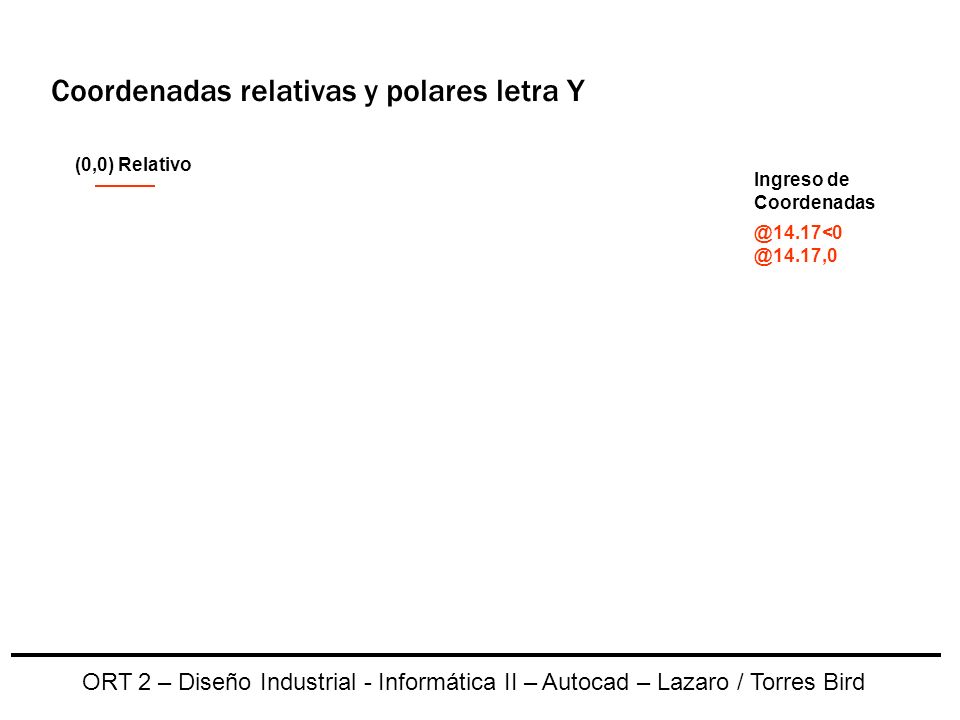

12 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird Coordenadas relativas y polares letra Y @14.17<0 Ingreso de Coordenadas @14.17,0 (0,0) Relativo

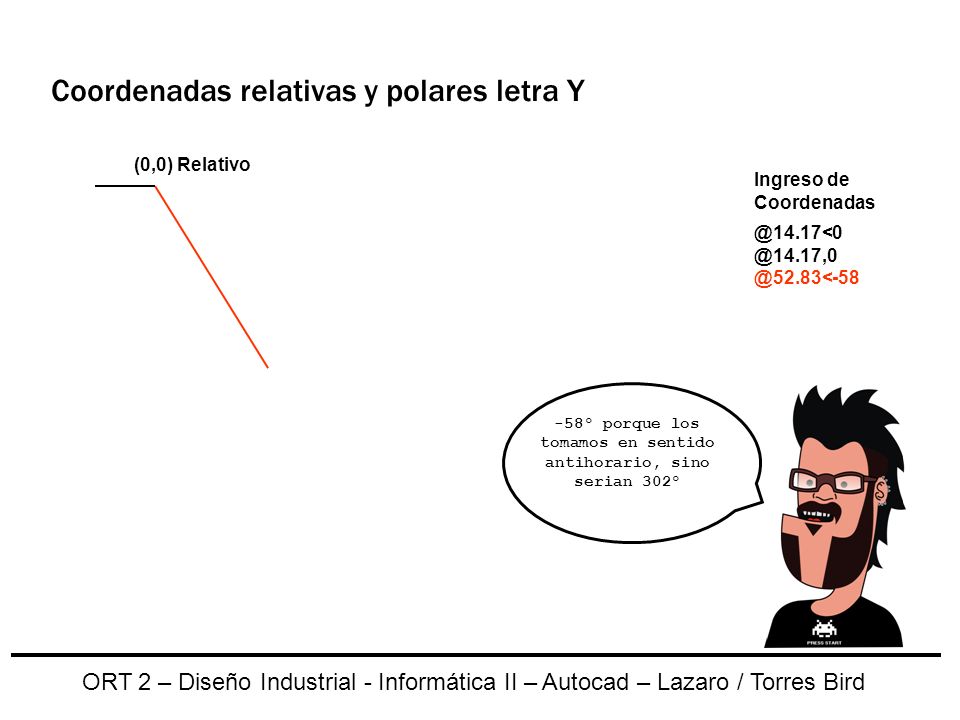

13 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird @14.17<0 Ingreso de Coordenadas @14.17,0 @52.83<-58 (0,0) Relativo Coordenadas relativas y polares letra Y -58º porque los tomamos en sentido antihorario, sino serian 302º

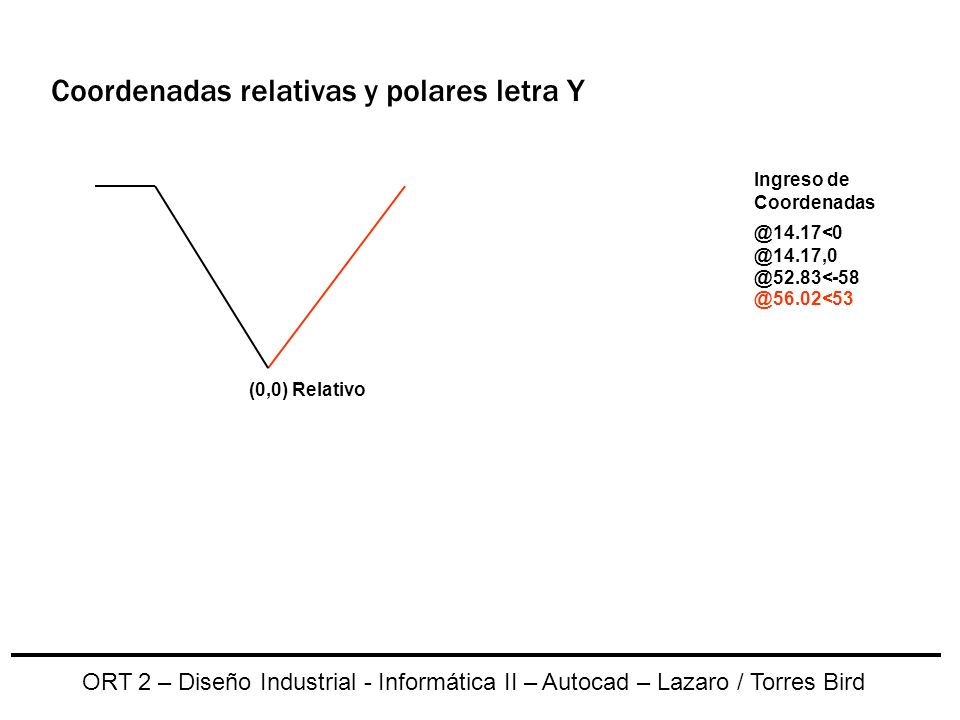

14 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird @14.17<0 Ingreso de Coordenadas @14.17,0 @52.83<-58 @56.02<53 (0,0) Relativo Coordenadas relativas y polares letra Y

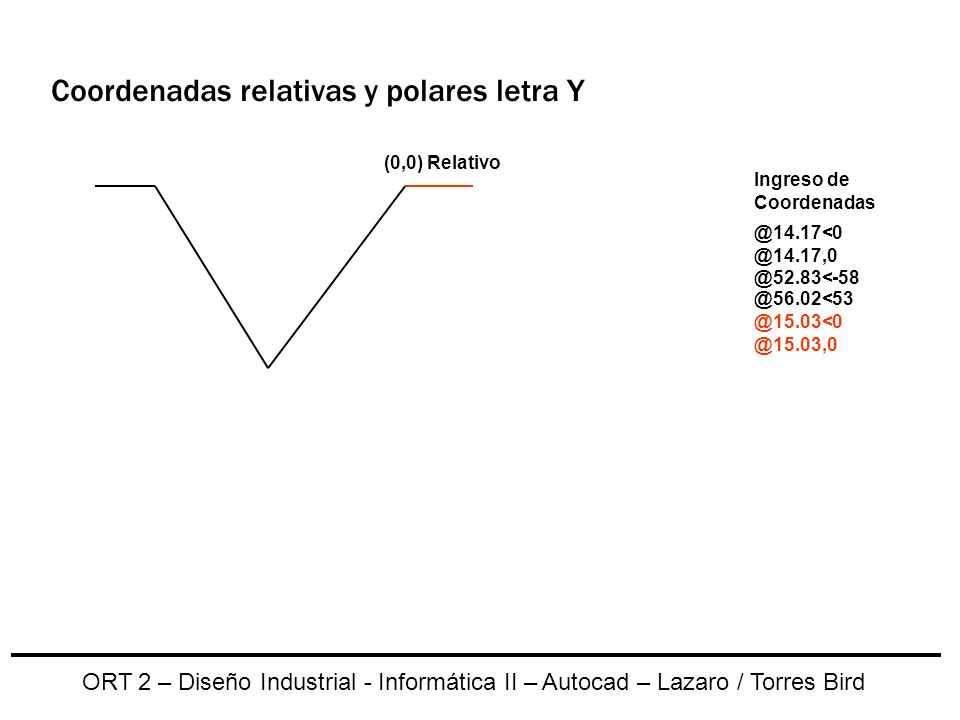

15 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird @14.17<0 Ingreso de Coordenadas @14.17,0 @52.83<-58 @56.02<53 @15.03<0 @15.03,0 (0,0) Relativo Coordenadas relativas y polares letra Y

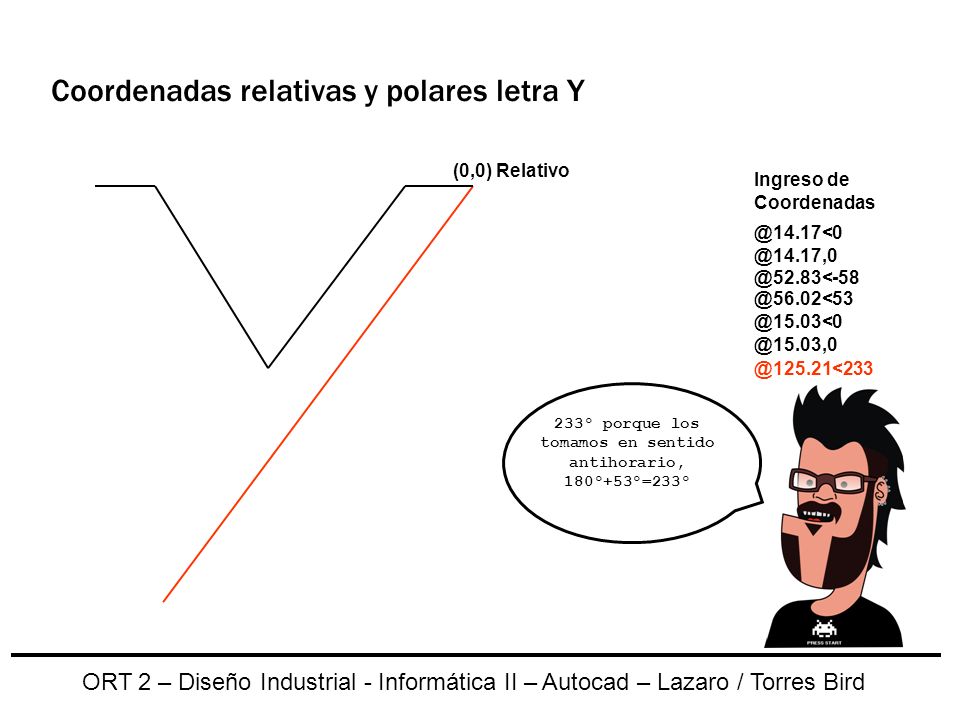

16 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird @14.17<0 Ingreso de Coordenadas @14.17,0 @52.83<-58 @56.02<53 @15.03<0 @15.03,0 @125.21<233 (0,0) Relativo Coordenadas relativas y polares letra Y 233º porque los tomamos en sentido antihorario, 180º+53º=233º

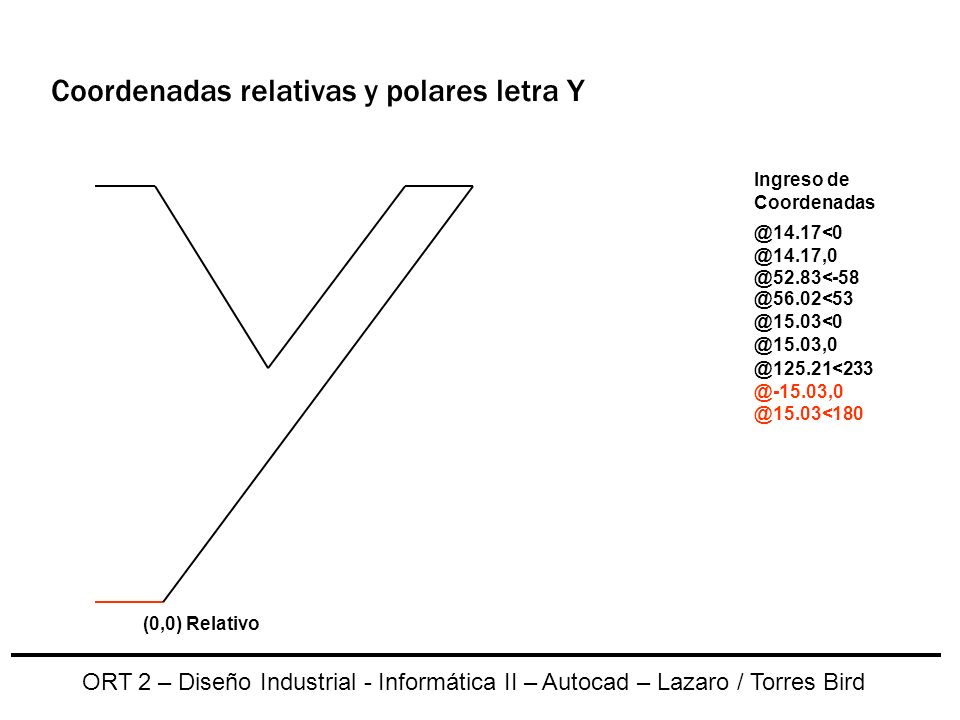

17 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird @14.17<0 Ingreso de Coordenadas @14.17,0 @52.83<-58 @56.02<53 @15.03<0 @15.03,0 @125.21<233 @-15.03,0 @15.03<180 Coordenadas relativas y polares letra Y (0,0) Relativo

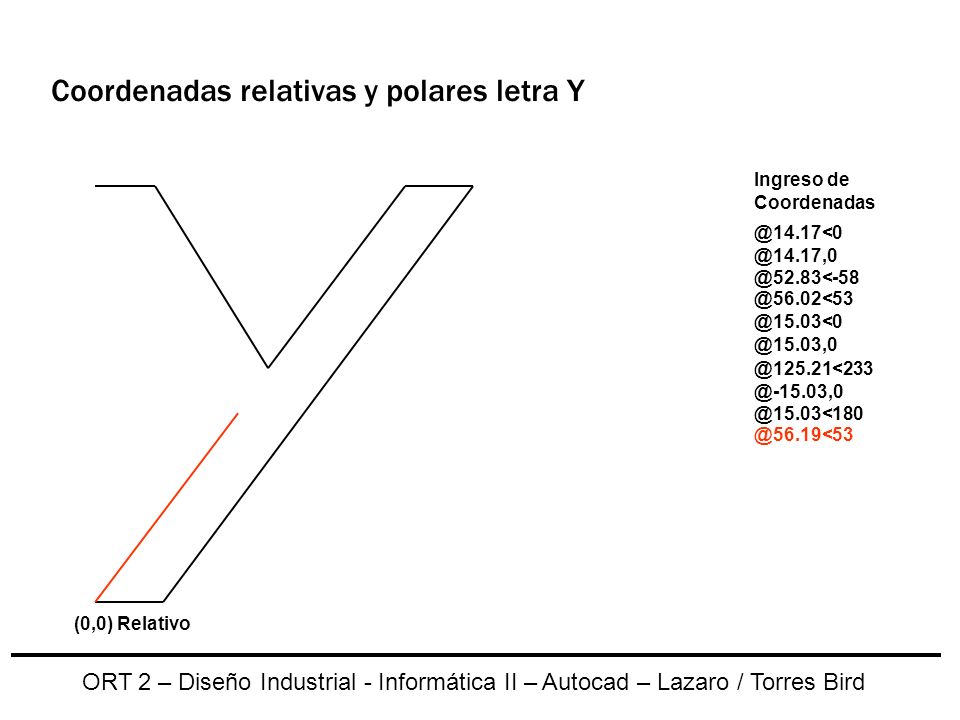

18 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird @14.17<0 Ingreso de Coordenadas @14.17,0 @52.83<-58 @56.02<53 @15.03<0 @15.03,0 @125.21<233 @-15.03,0 @15.03<180 @56.19<53 Coordenadas relativas y polares letra Y (0,0) Relativo

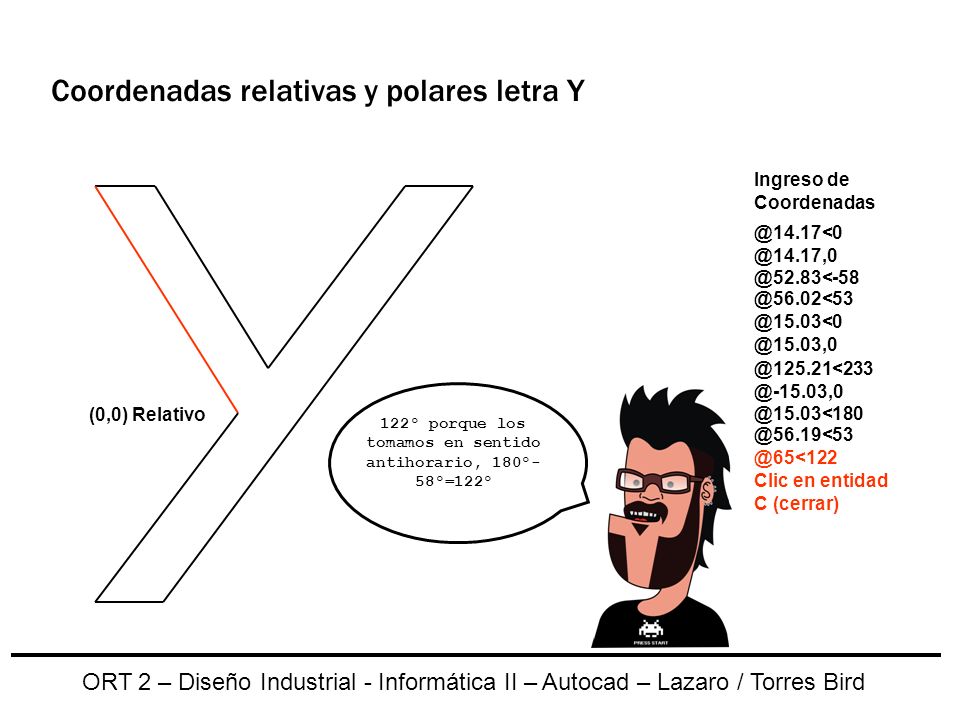

19 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird @14.17<0 Ingreso de Coordenadas @14.17,0 @52.83<-58 @56.02<53 @15.03<0 @15.03,0 @125.21<233 @-15.03,0 @15.03<180 @56.19<53 Coordenadas relativas y polares letra Y (0,0) Relativo @65<122 Clic en entidad C (cerrar) 122º porque los tomamos en sentido antihorario, 180º- 58º=122º

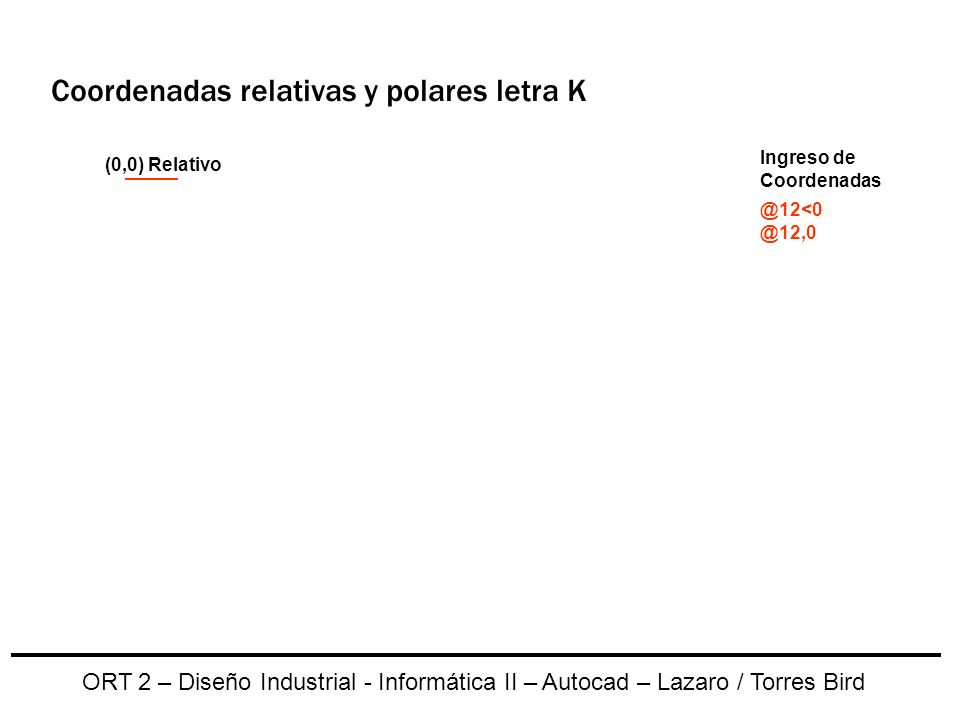

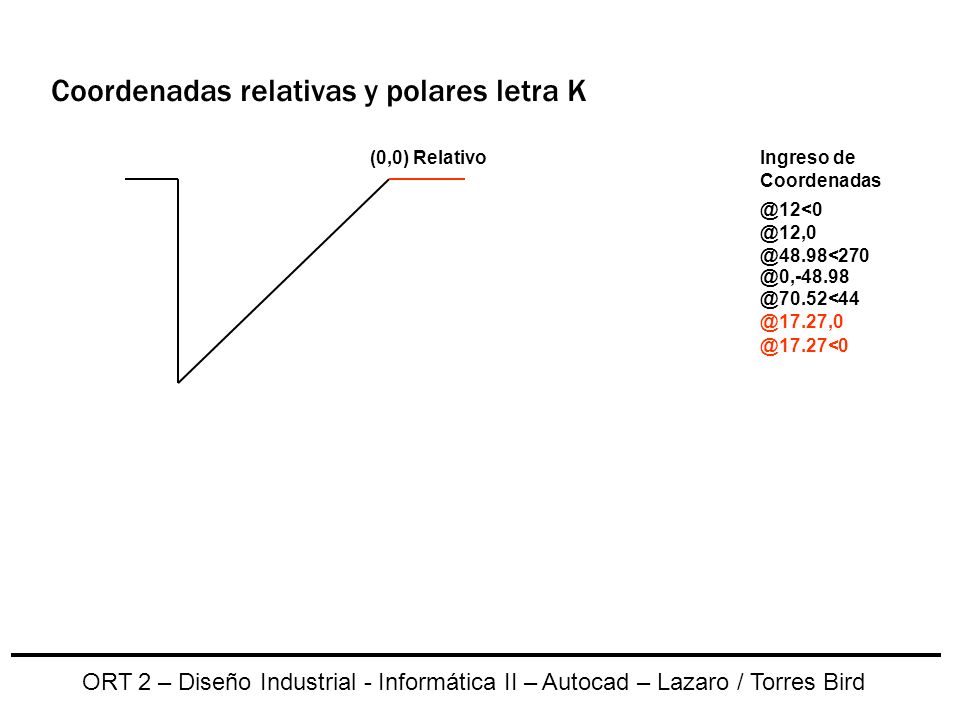

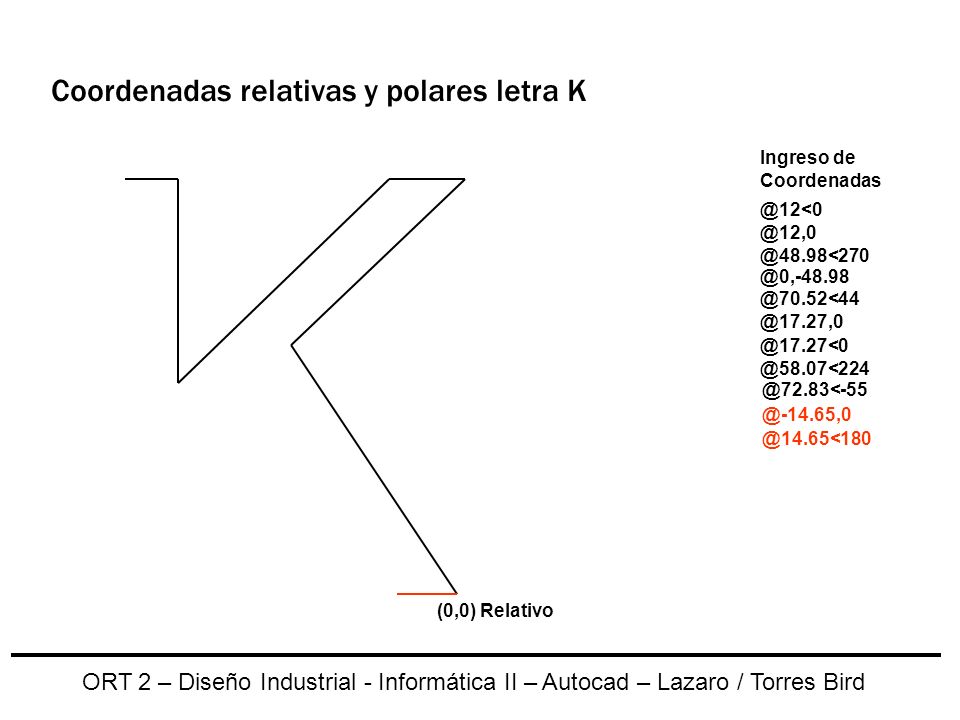

20 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird Coordenadas relativas y polares letra K (0,0) Relativo @12<0 Ingreso de Coordenadas @12,0

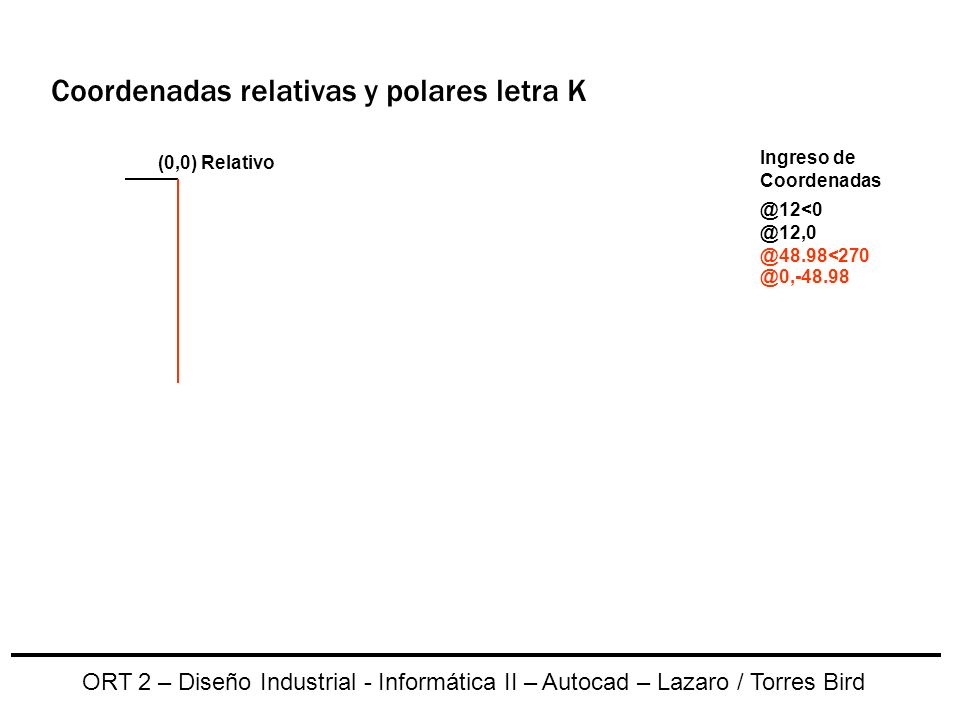

21 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird Coordenadas relativas y polares letra K (0,0) Relativo @12<0 Ingreso de Coordenadas @12,0 @48.98<270 @0,-48.98

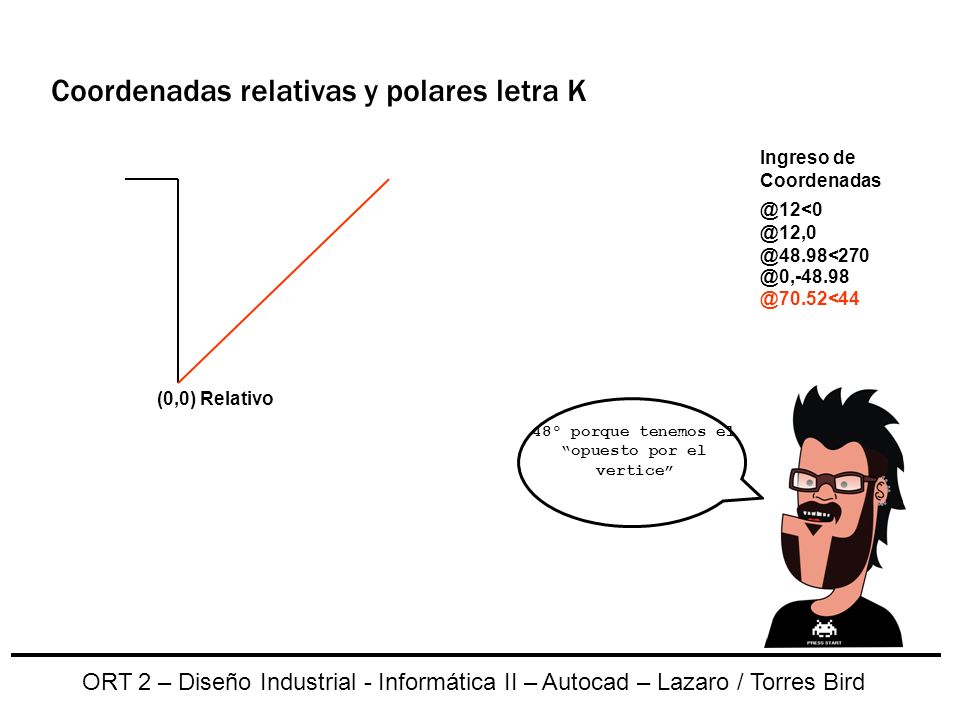

22 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird Coordenadas relativas y polares letra K (0,0) Relativo @12<0 Ingreso de Coordenadas @12,0 @48.98<270 @0,-48.98 @70.52<44 48º porque tenemos el “opuesto por el vertice”

23 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird Coordenadas relativas y polares letra K (0,0) Relativo @12<0 Ingreso de Coordenadas @12,0 @48.98<270 @0,-48.98 @70.52<44 @17.27,0 @17.27<0

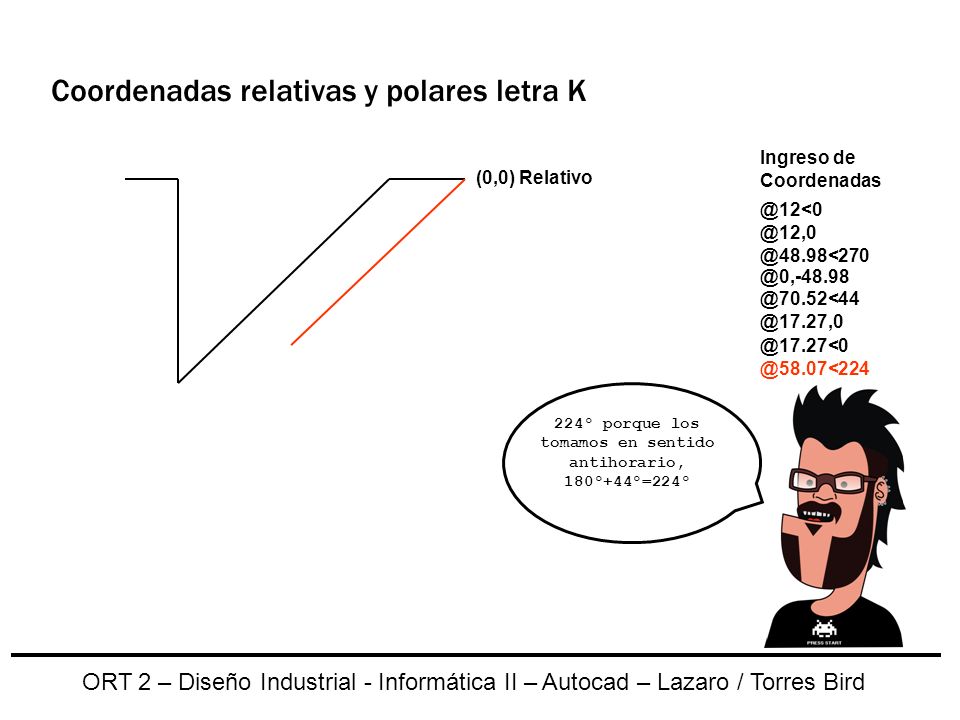

24 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird Coordenadas relativas y polares letra K (0,0) Relativo @12<0 Ingreso de Coordenadas @12,0 @48.98<270 @0,-48.98 @70.52<44 @17.27,0 @17.27<0 @58.07<224 224º porque los tomamos en sentido antihorario, 180º+44º=224º

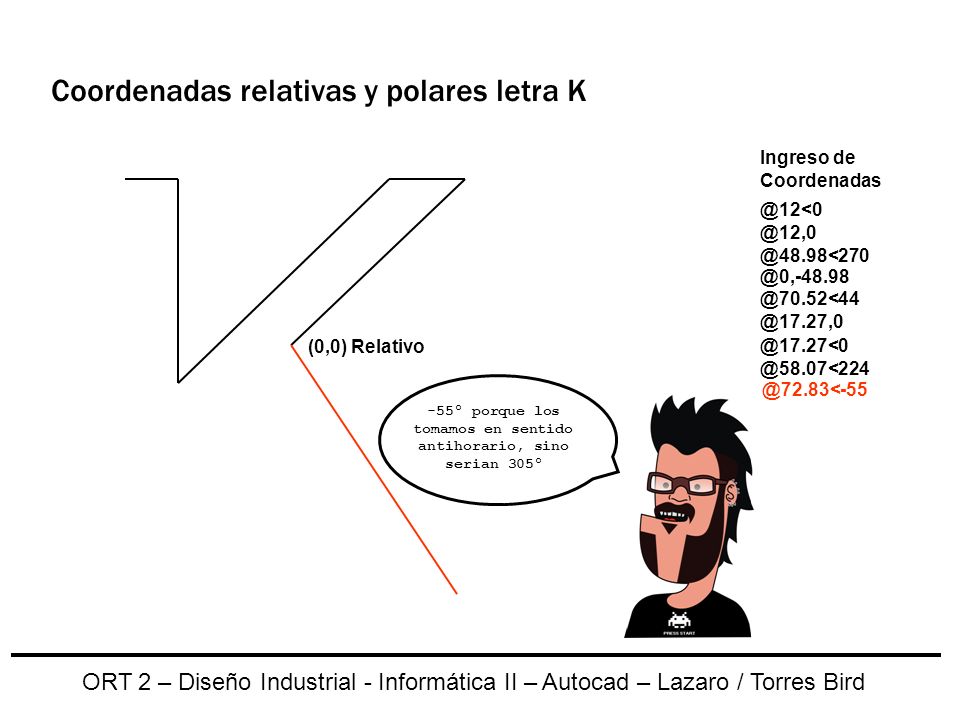

25 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird Coordenadas relativas y polares letra K (0,0) Relativo @12<0 Ingreso de Coordenadas @12,0 @48.98<270 @0,-48.98 @70.52<44 @17.27,0 @17.27<0 @58.07<224 @72.83<-55 -55º porque los tomamos en sentido antihorario, sino serian 305º

26 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird Coordenadas relativas y polares letra K (0,0) Relativo @12<0 Ingreso de Coordenadas @12,0 @48.98<270 @0,-48.98 @70.52<44 @17.27,0 @17.27<0 @58.07<224 @72.83<-55 @-14.65,0 @14.65<180

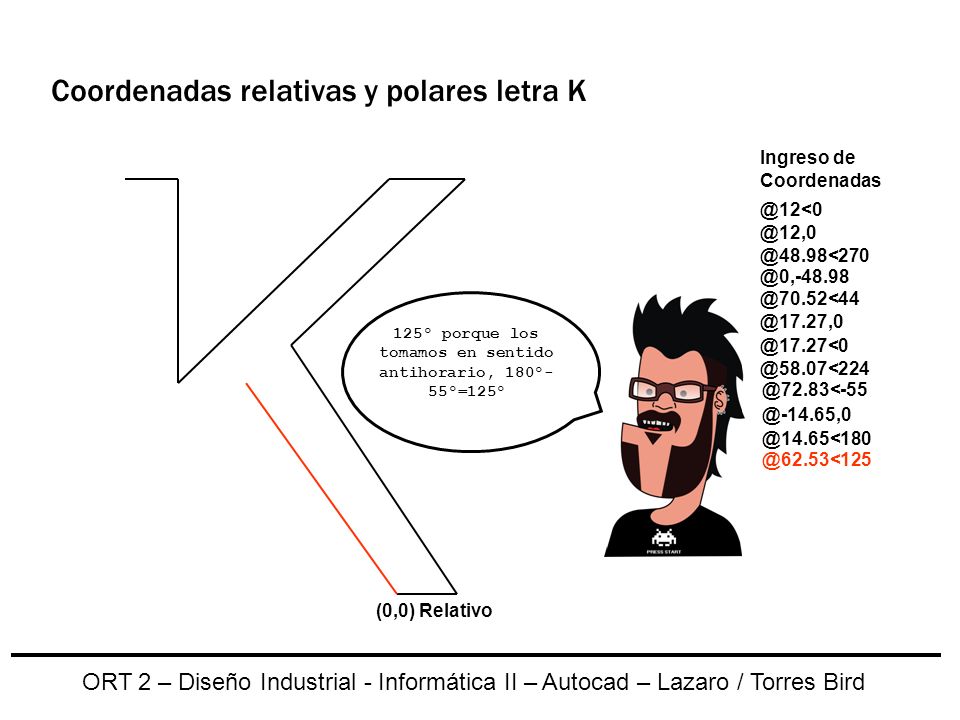

27 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird Coordenadas relativas y polares letra K (0,0) Relativo @12<0 Ingreso de Coordenadas @12,0 @48.98<270 @0,-48.98 @70.52<44 @17.27,0 @17.27<0 @58.07<224 @72.83<-55 @-14.65,0 @14.65<180 @62.53<125 125º porque los tomamos en sentido antihorario, 180º- 55º=125º

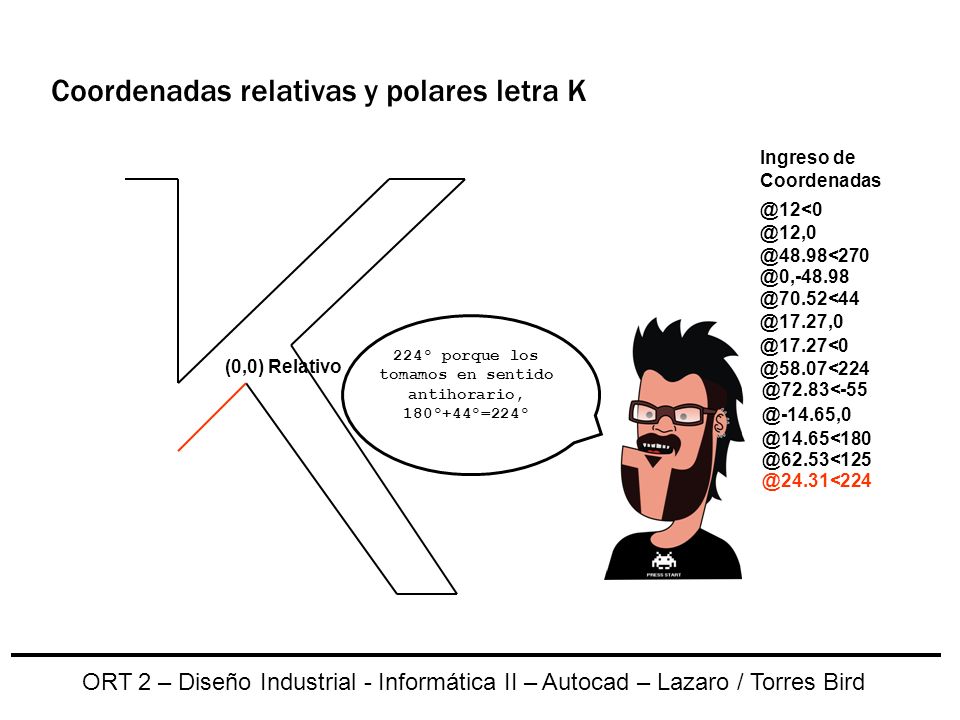

28 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird Coordenadas relativas y polares letra K (0,0) Relativo @12<0 Ingreso de Coordenadas @12,0 @48.98<270 @0,-48.98 @70.52<44 @17.27,0 @17.27<0 @58.07<224 @72.83<-55 @-14.65,0 @14.65<180 @62.53<125 @24.31<224 224º porque los tomamos en sentido antihorario, 180º+44º=224º

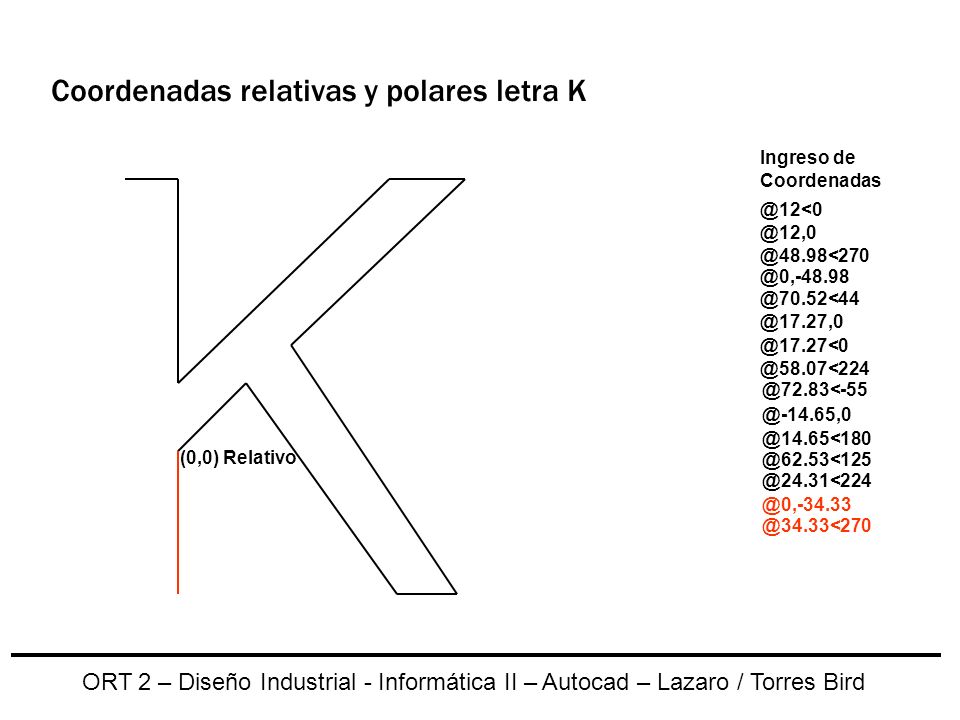

29 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird Coordenadas relativas y polares letra K (0,0) Relativo @12<0 Ingreso de Coordenadas @12,0 @48.98<270 @0,-48.98 @70.52<44 @17.27,0 @17.27<0 @58.07<224 @72.83<-55 @-14.65,0 @14.65<180 @62.53<125 @24.31<224 @0,-34.33 @34.33<270

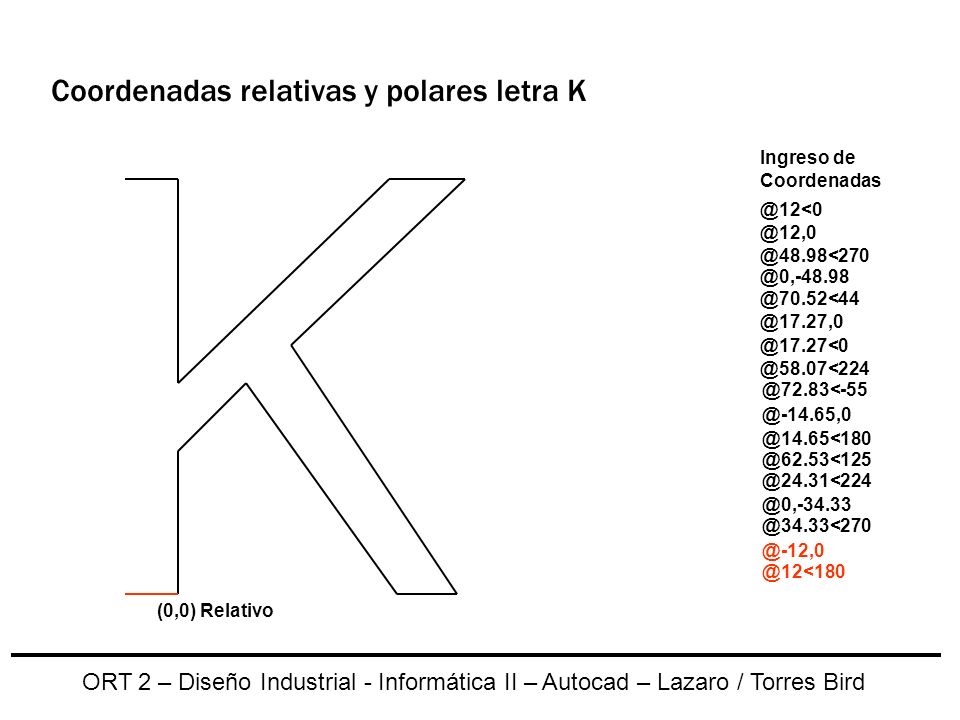

30 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird Coordenadas relativas y polares letra K (0,0) Relativo @12<0 Ingreso de Coordenadas @12,0 @48.98<270 @0,-48.98 @70.52<44 @17.27,0 @17.27<0 @58.07<224 @72.83<-55 @-14.65,0 @14.65<180 @62.53<125 @24.31<224 @0,-34.33 @34.33<270 @-12,0 @12<180

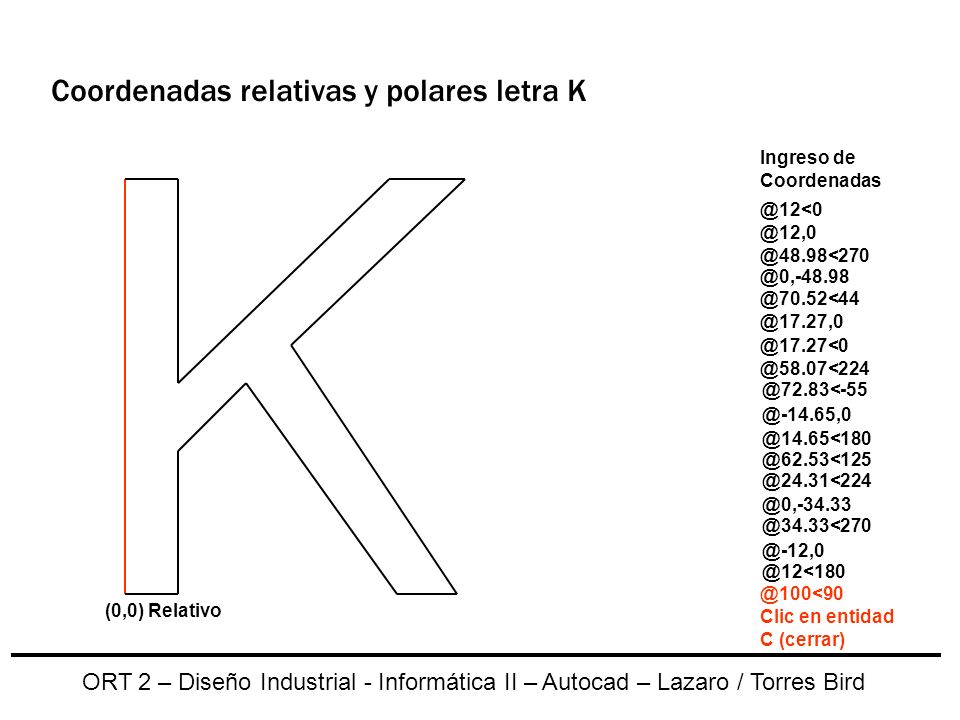

31 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird Coordenadas relativas y polares letra K (0,0) Relativo @12<0 Ingreso de Coordenadas @12,0 @48.98<270 @0,-48.98 @70.52<44 @17.27,0 @17.27<0 @58.07<224 @100<90 Clic en entidad C (cerrar) @72.83<-55 @-14.65,0 @14.65<180 @62.53<125 @24.31<224 @0,-34.33 @34.33<270 @-12,0 @12<180

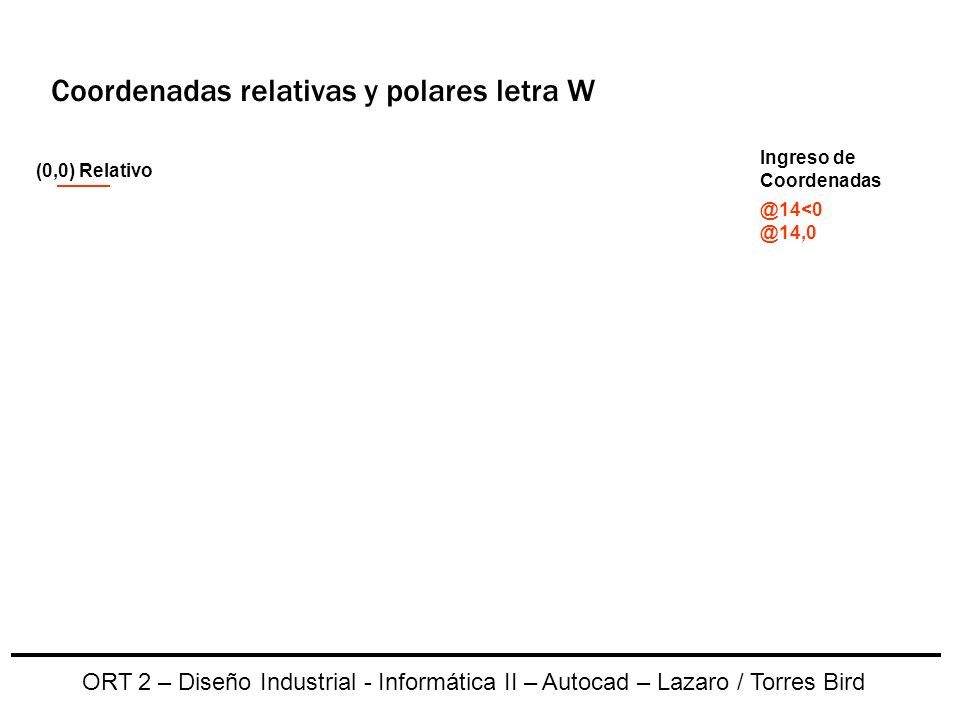

32 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird @14<0 Ingreso de Coordenadas @14,0 Coordenadas relativas y polares letra W (0,0) Relativo

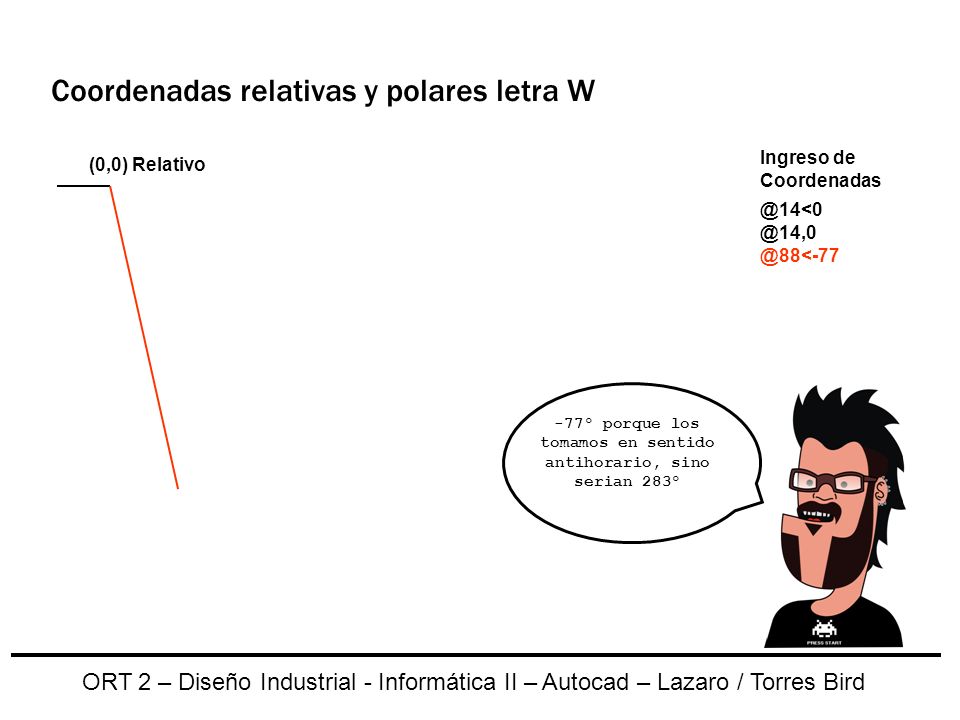

33 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird @14<0 Ingreso de Coordenadas @14,0 @88<-77 Coordenadas relativas y polares letra W (0,0) Relativo -77º porque los tomamos en sentido antihorario, sino serian 283º

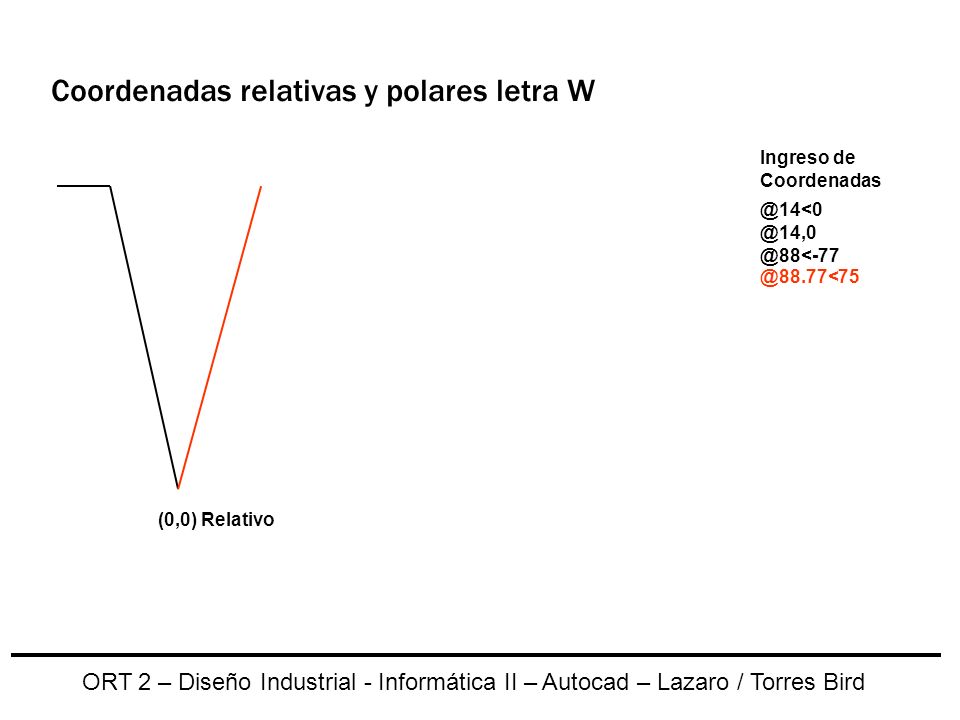

34 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird @14<0 Ingreso de Coordenadas @14,0 @88<-77 @88.77<75 Coordenadas relativas y polares letra W (0,0) Relativo

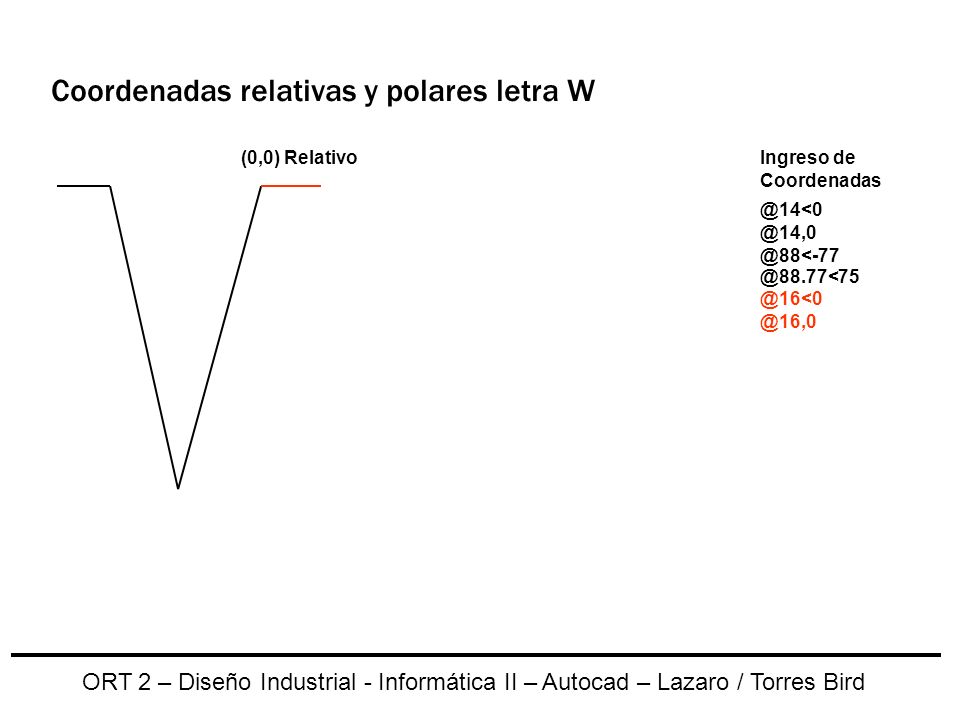

35 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird @14<0 Ingreso de Coordenadas @14,0 @88<-77 @88.77<75 @16<0 @16,0 Coordenadas relativas y polares letra W (0,0) Relativo

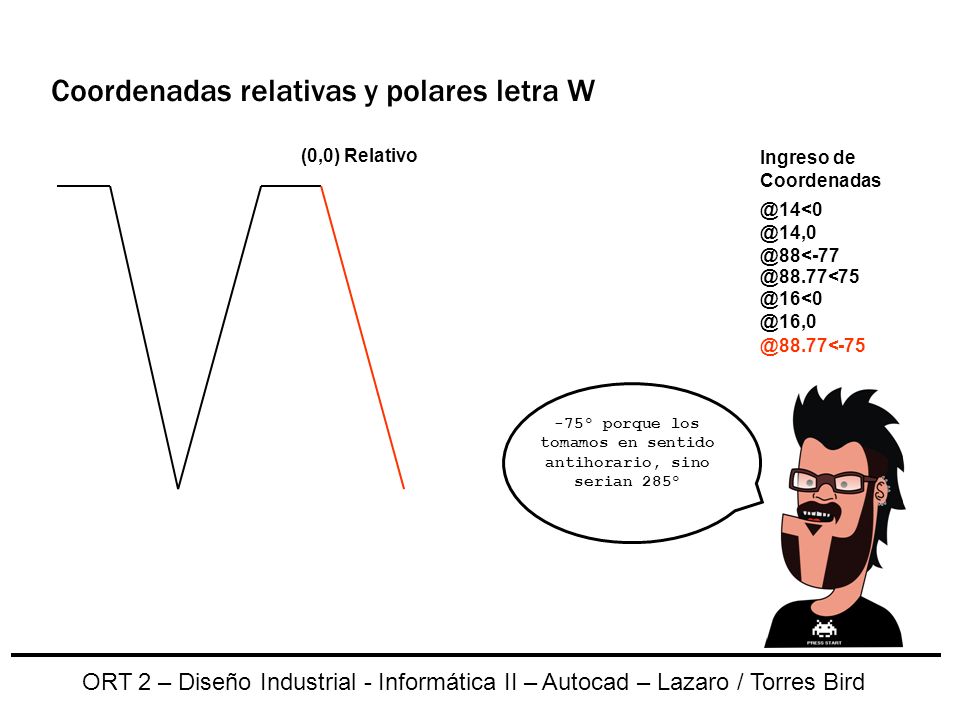

36 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird @14<0 Ingreso de Coordenadas @14,0 @88<-77 @88.77<75 @16<0 @16,0 @88.77<-75 Coordenadas relativas y polares letra W (0,0) Relativo -75º porque los tomamos en sentido antihorario, sino serian 285º

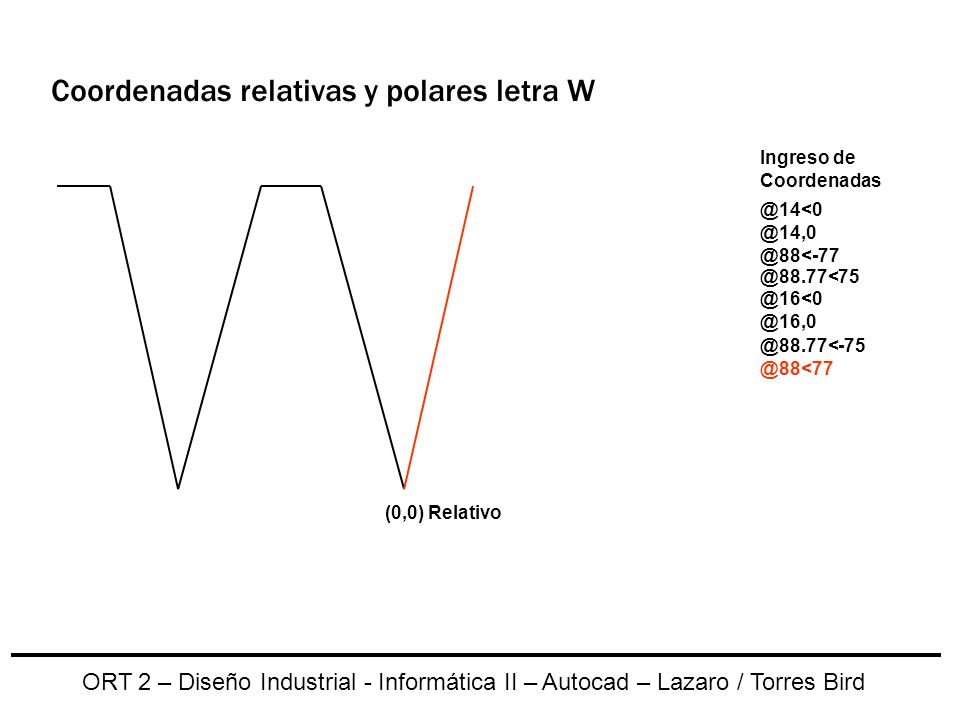

37 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird @14<0 Ingreso de Coordenadas @14,0 @88<-77 @88.77<75 @16<0 @16,0 @88.77<-75 @88<77 Coordenadas relativas y polares letra W (0,0) Relativo

38 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird @14<0 Ingreso de Coordenadas @14,0 @88<-77 @88.77<75 @16<0 @16,0 @88.77<-75 @88<77 @14,0 @14<0 Coordenadas relativas y polares letra W (0,0) Relativo

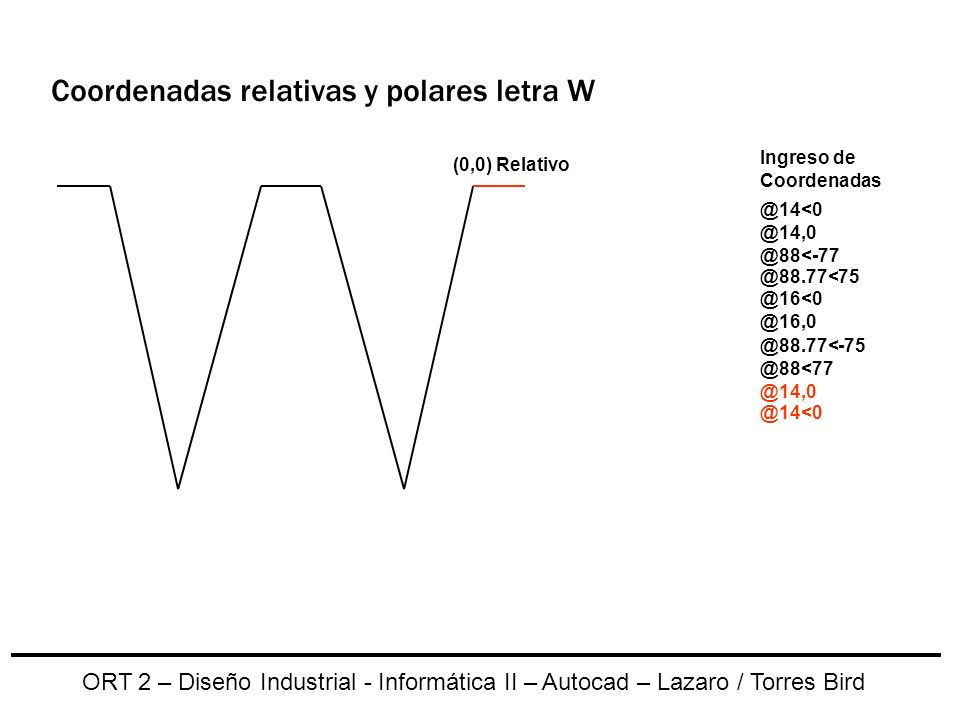

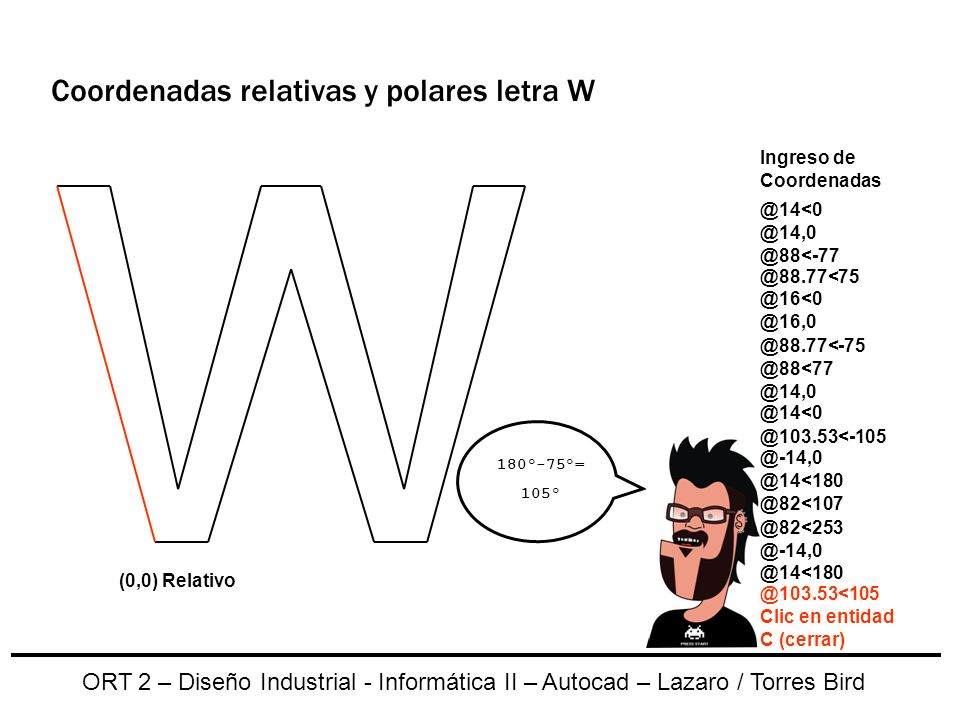

39 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird @14<0 Ingreso de Coordenadas @14,0 @88<-77 @88.77<75 @16<0 @16,0 @88.77<-75 @88<77 @14,0 @14<0 Coordenadas relativas y polares letra W @103.53<-105 (0,0) Relativo 180º-75º=105º -105º porque los tomamos en sentido antihorario, sino serian 255º

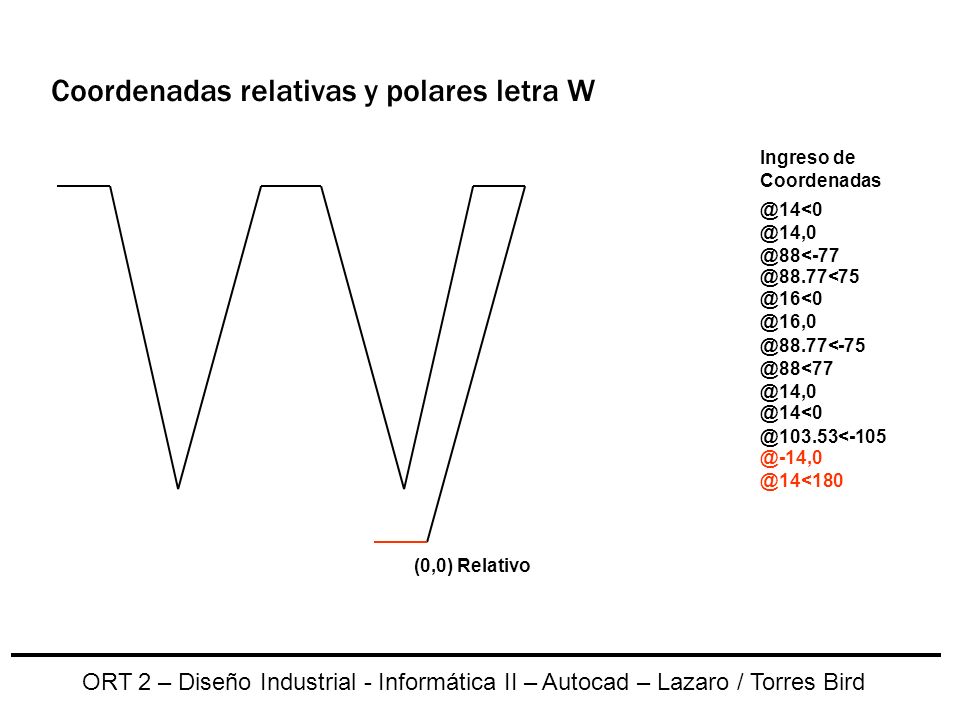

40 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird @14<0 Ingreso de Coordenadas @14,0 @88<-77 @88.77<75 @16<0 @16,0 @88.77<-75 @88<77 @14,0 @14<0 Coordenadas relativas y polares letra W @103.53<-105 @-14,0 @14<180 (0,0) Relativo

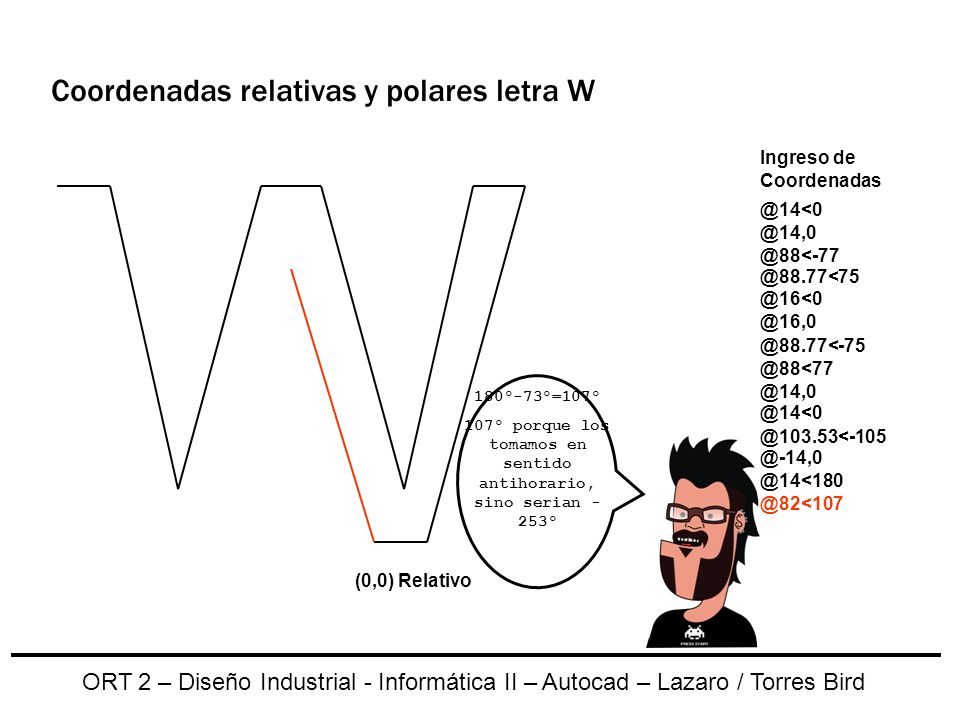

41 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird @14<0 Ingreso de Coordenadas @14,0 @88<-77 @88.77<75 @16<0 @16,0 @88.77<-75 @88<77 @14,0 @14<0 Coordenadas relativas y polares letra W @103.53<-105 @-14,0 @14<180 @82<107 (0,0) Relativo 180º-73º=107º 107º porque los tomamos en sentido antihorario, sino serian - 253º

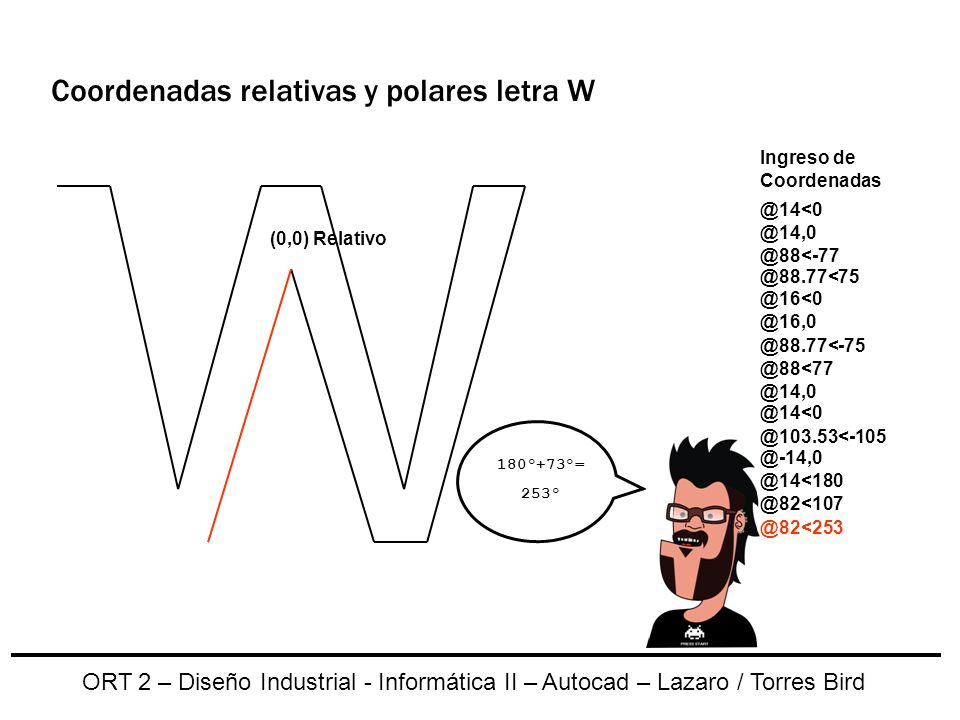

42 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird @14<0 Ingreso de Coordenadas @14,0 @88<-77 @88.77<75 @16<0 @16,0 @88.77<-75 @88<77 @14,0 @14<0 Coordenadas relativas y polares letra W @103.53<-105 @-14,0 @14<180 @82<107 @82<253 (0,0) Relativo 180º+73º= 253º

43 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird @14<0 Ingreso de Coordenadas @14,0 @88<-77 @88.77<75 @16<0 @16,0 @88.77<-75 @88<77 @14,0 @14<0 Coordenadas relativas y polares letra W @103.53<-105 @-14,0 @14<180 @82<107 @82<253 @-14,0 @14<180 (0,0) Relativo

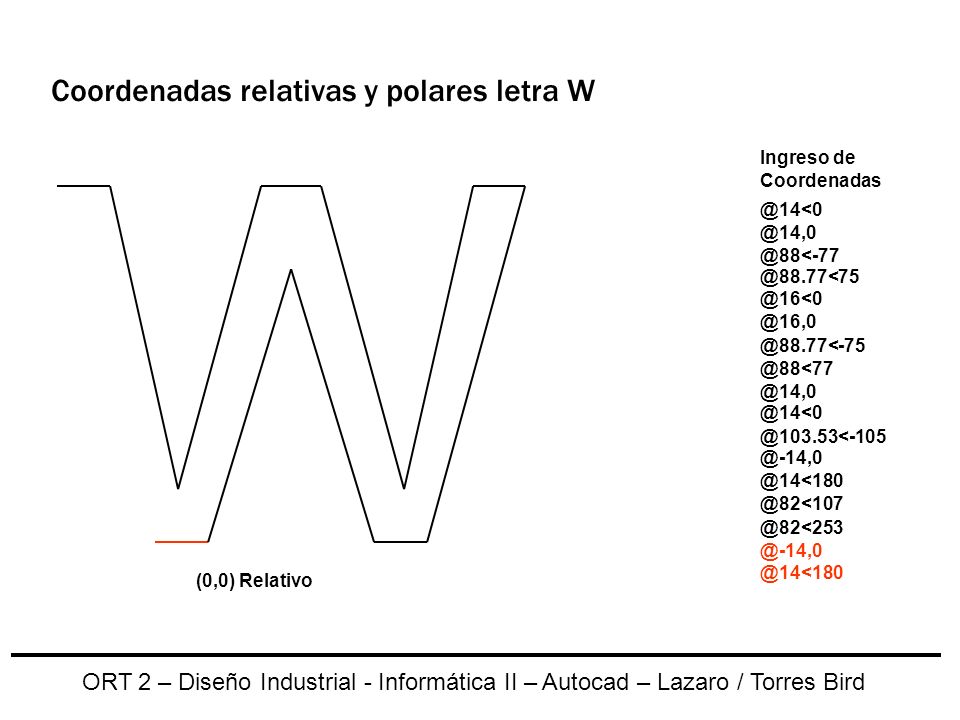

44 ORT 2 – Diseño Industrial - Informática II – Autocad – Lazaro / Torres Bird @14<0 Ingreso de Coordenadas @14,0 @88<-77 @88.77<75 @16<0 @16,0 @88.77<-75 @88<77 @14,0 @14<0 Coordenadas relativas y polares letra W @103.53<-105 @-14,0 @14<180 @82<107 @82<253 @-14,0 @14<180 (0,0) Relativo @103.53<105 Clic en entidad C (cerrar) 180º-75º= 105º
