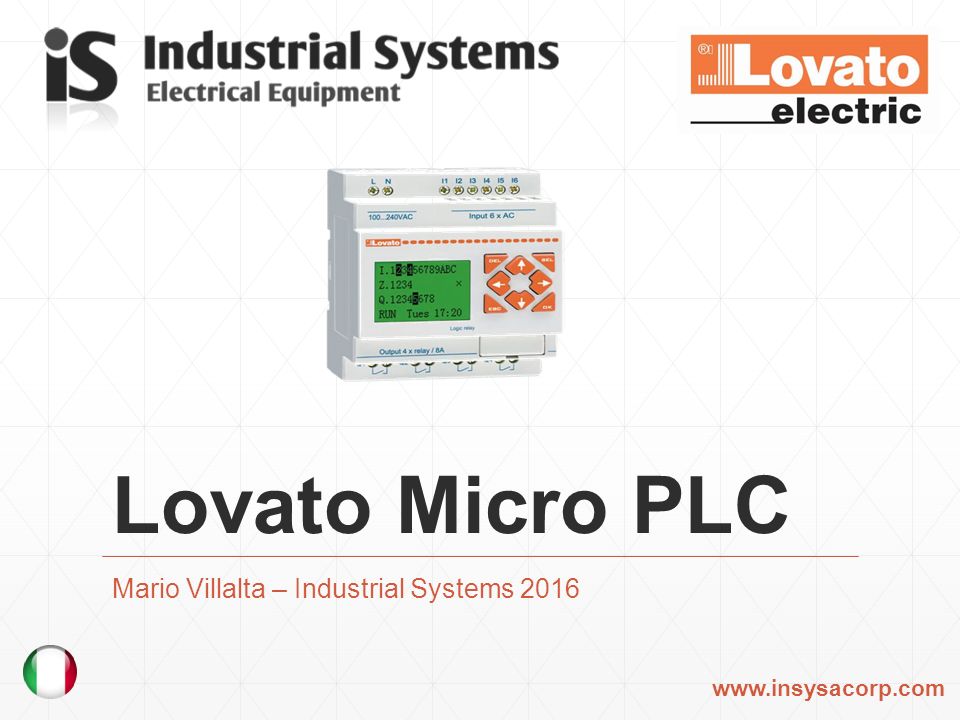

Lovato Micro PLC Mario Villalta – Industrial Systems 2016

2 Características generales

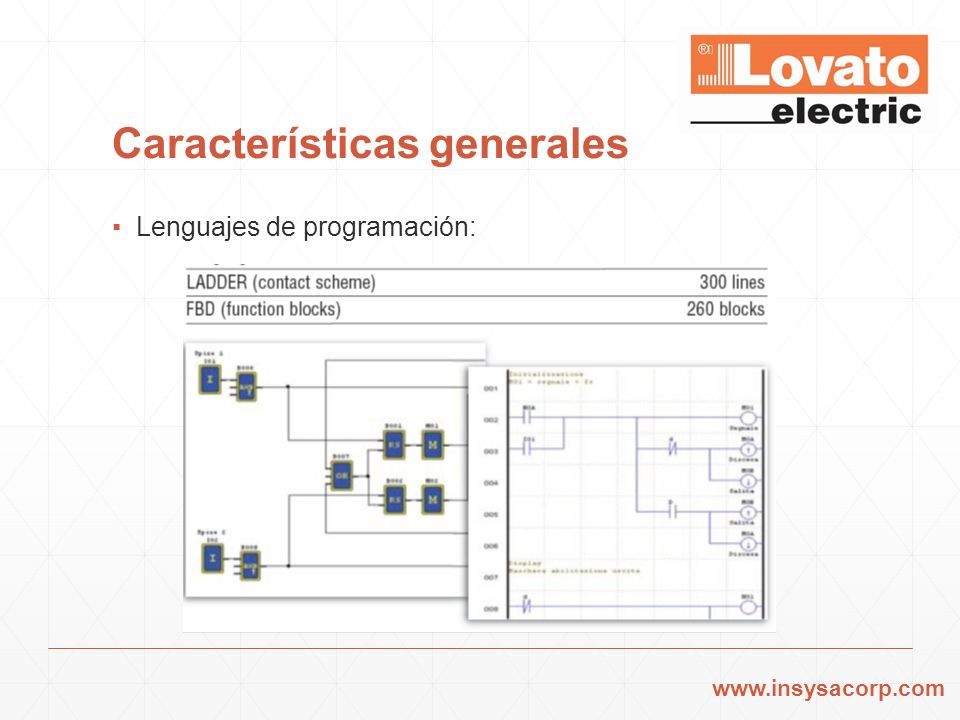

Lenguajes de programación:

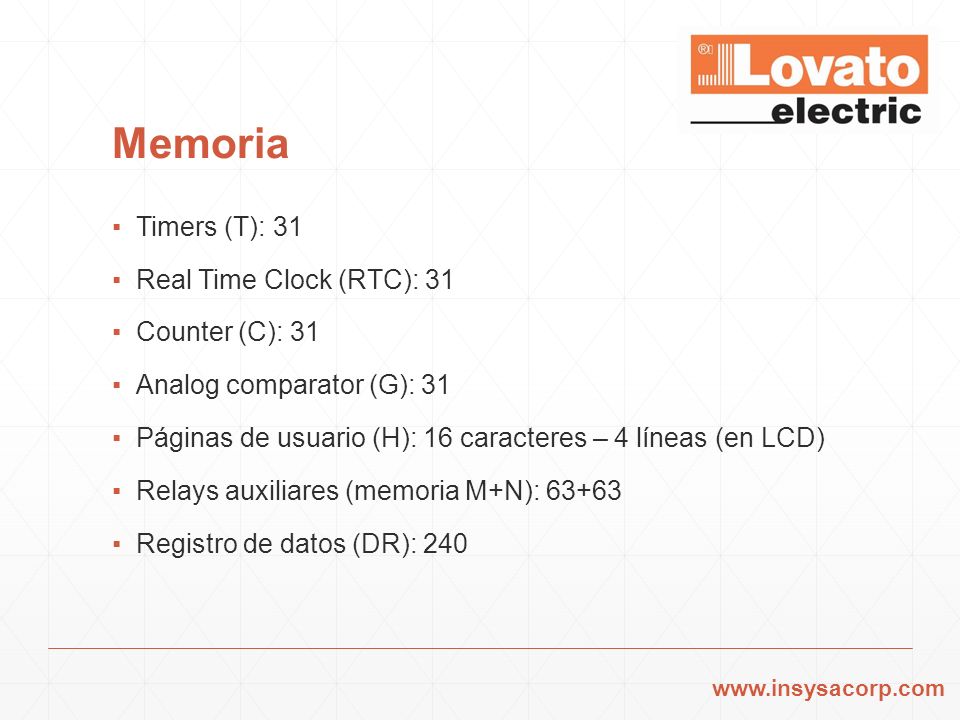

3 Memoria Timers (T): 31 Real Time Clock (RTC): 31 Counter (C): 31
Analog comparator (G): 31 Páginas de usuario (H): 16 caracteres – 4 líneas (en LCD) Relays auxiliares (memoria M+N): 63+63 Registro de datos (DR): 240

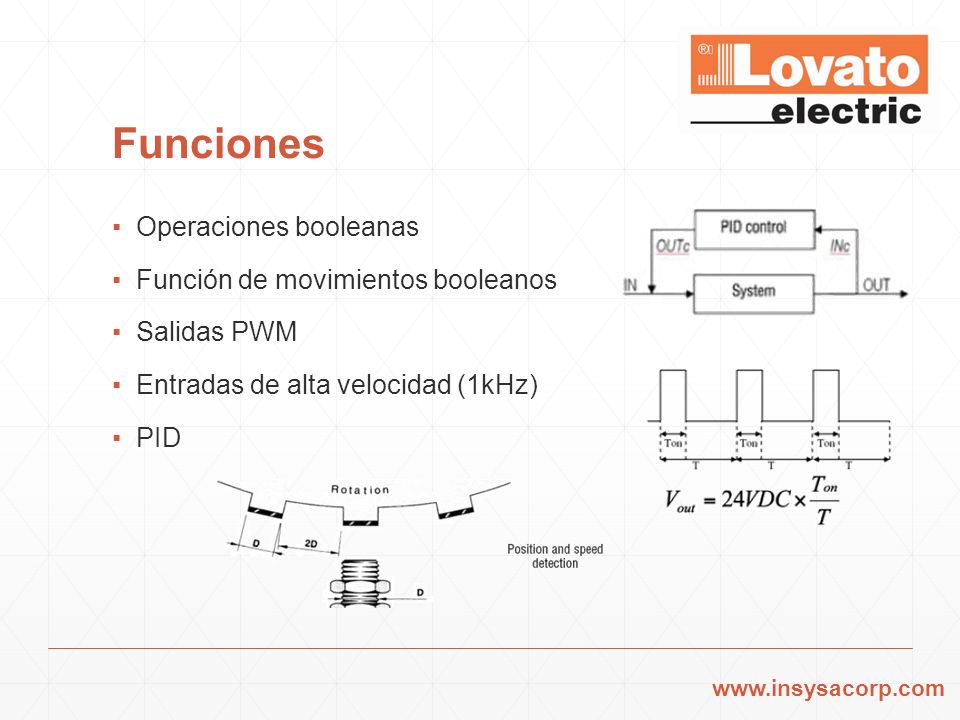

4 Funciones Operaciones booleanas Función de movimientos booleanos
Salidas PWM Entradas de alta velocidad (1kHz) PID

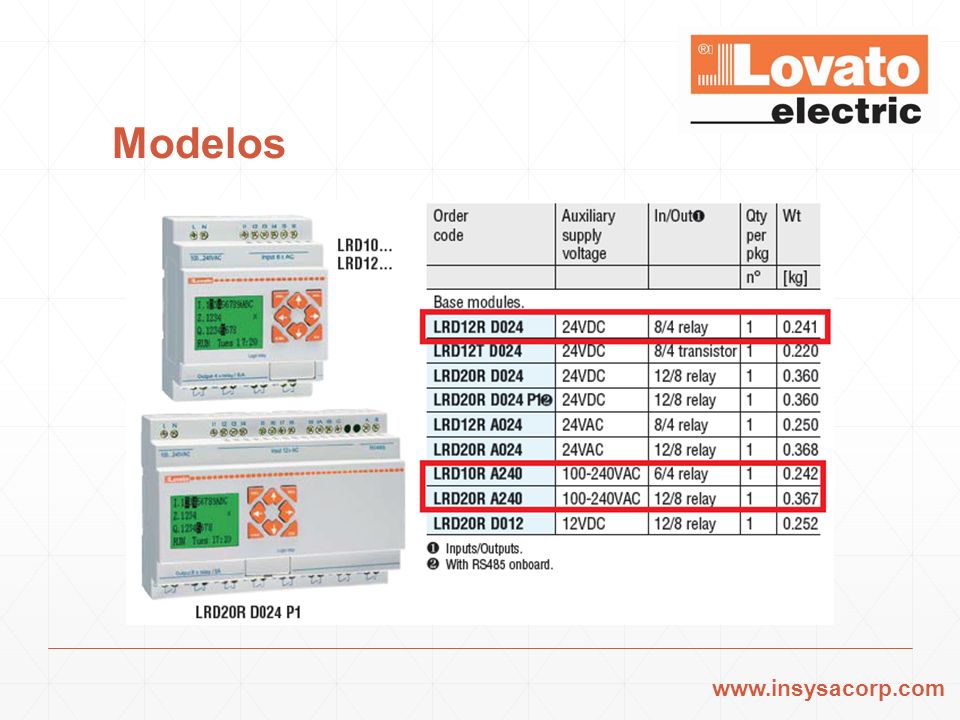

5 Modelos

6 Expansiones

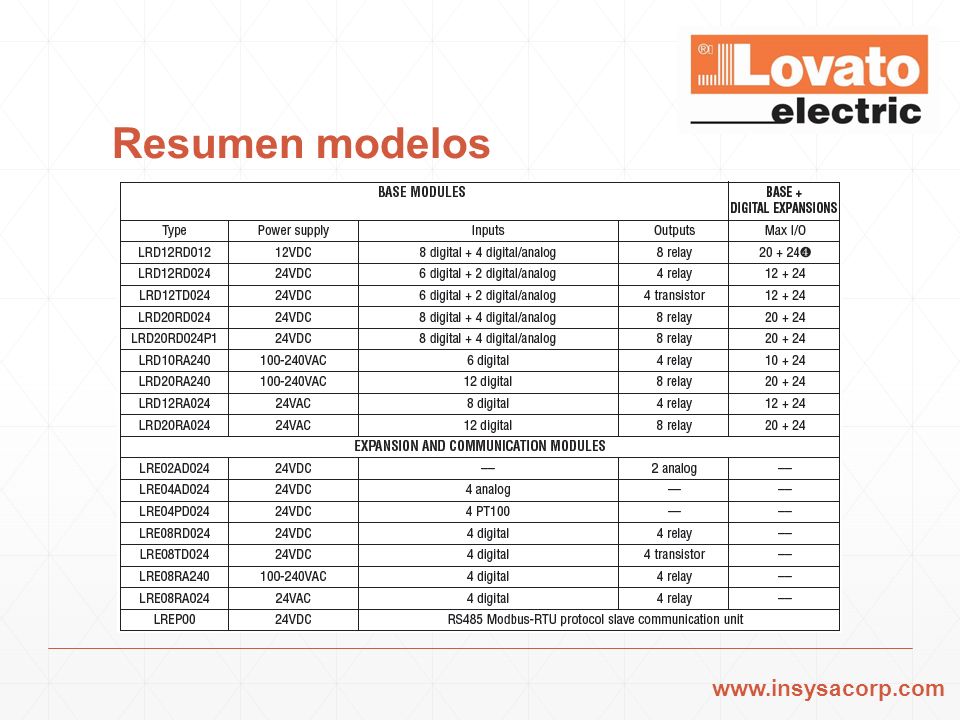

7 Resumen modelos

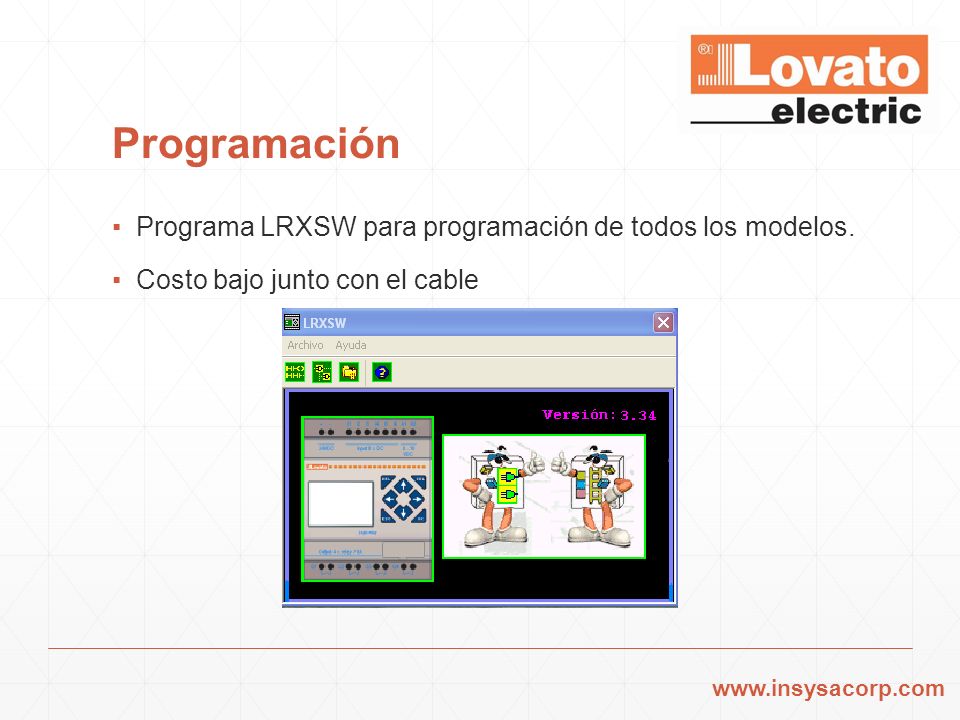

8 Programación Programa LRXSW para programación de todos los modelos.
Costo bajo junto con el cable

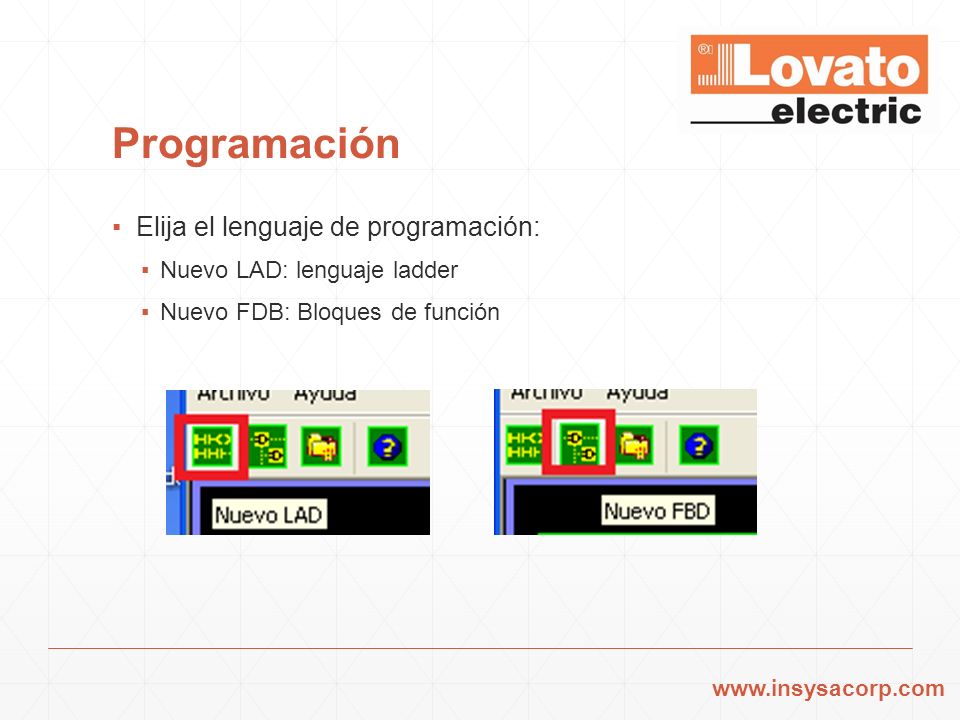

9 Programación Elija el lenguaje de programación:
Nuevo LAD: lenguaje ladder Nuevo FDB: Bloques de función

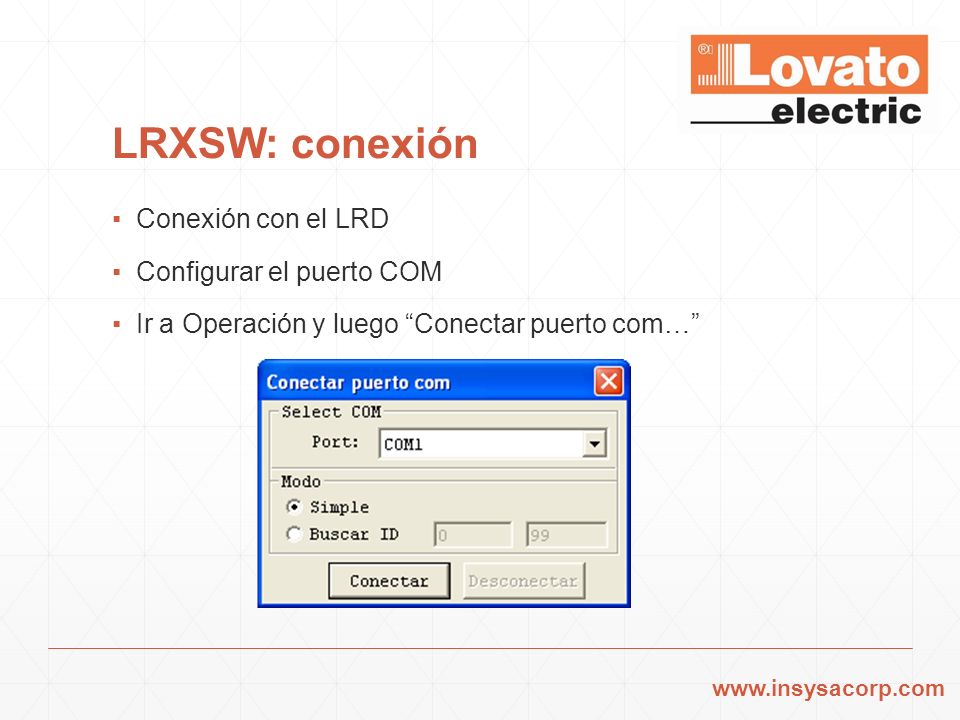

10 LRXSW: conexión Conexión con el LRD Configurar el puerto COM
Ir a Operación y luego “Conectar puerto com…”

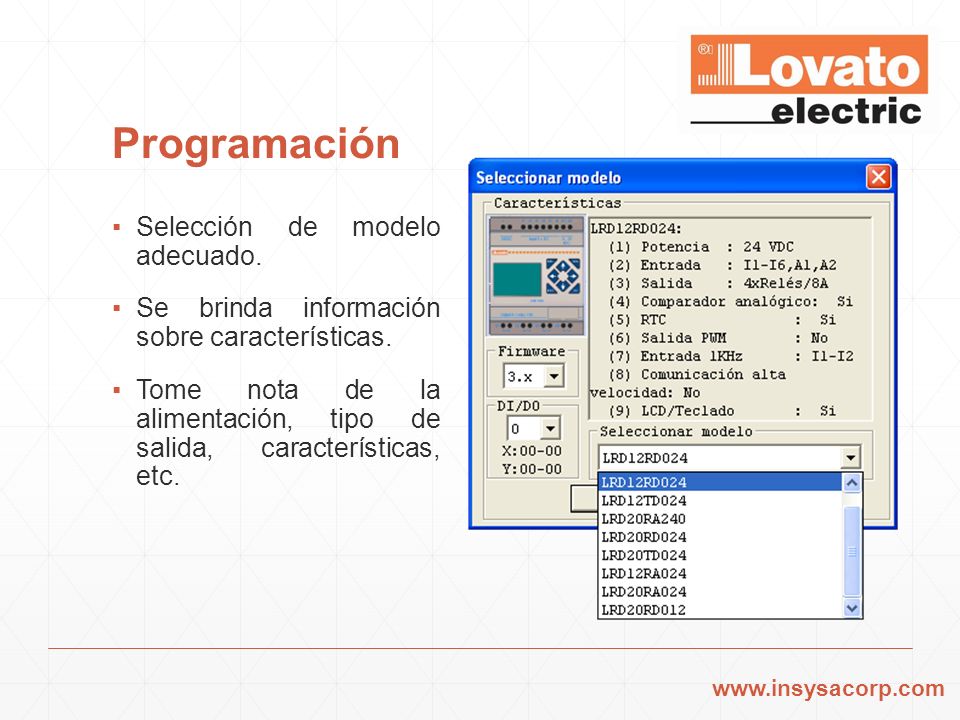

11 Programación Selección de modelo adecuado.
Se brinda información sobre características. Tome nota de la alimentación, tipo de salida, características, etc.

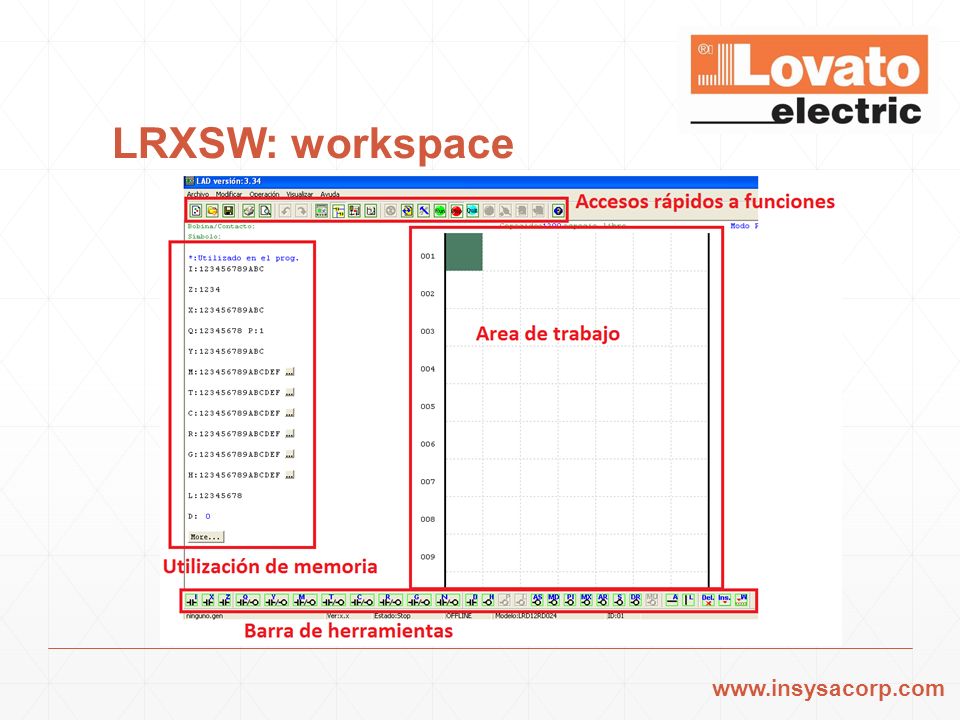

12 LRXSW: workspace

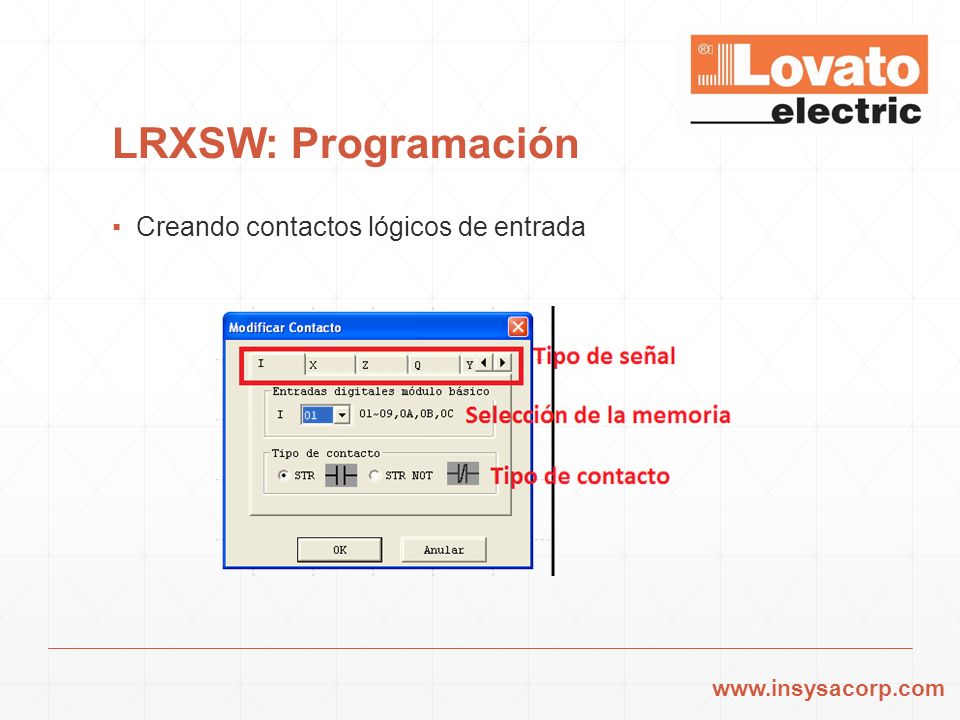

13 LRXSW: Programación Creando contactos lógicos de entrada

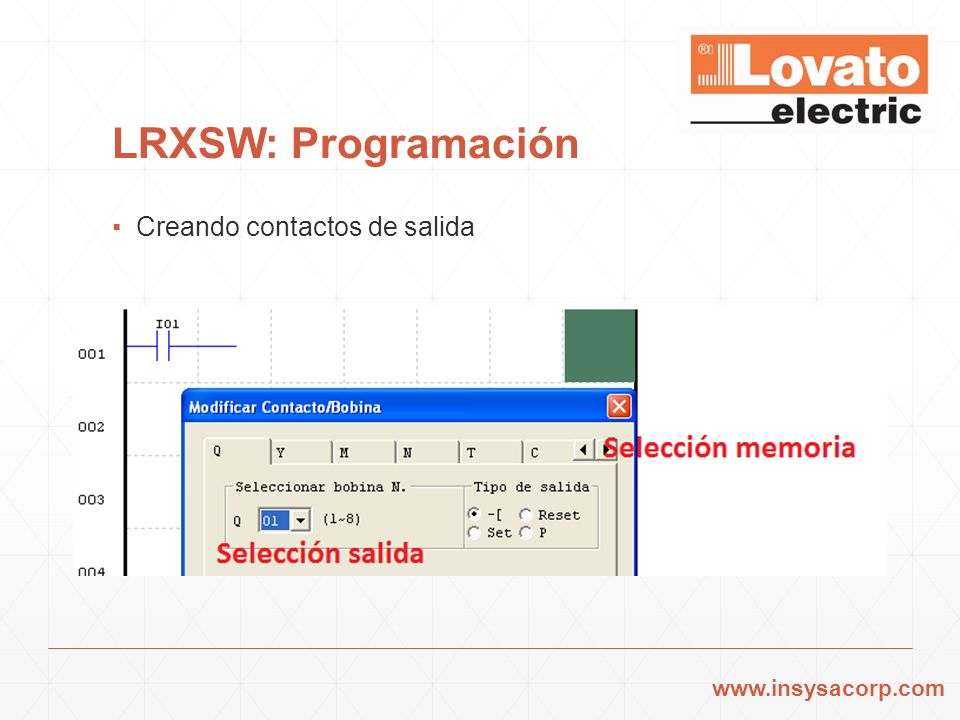

14 LRXSW: Programación Creando contactos de salida

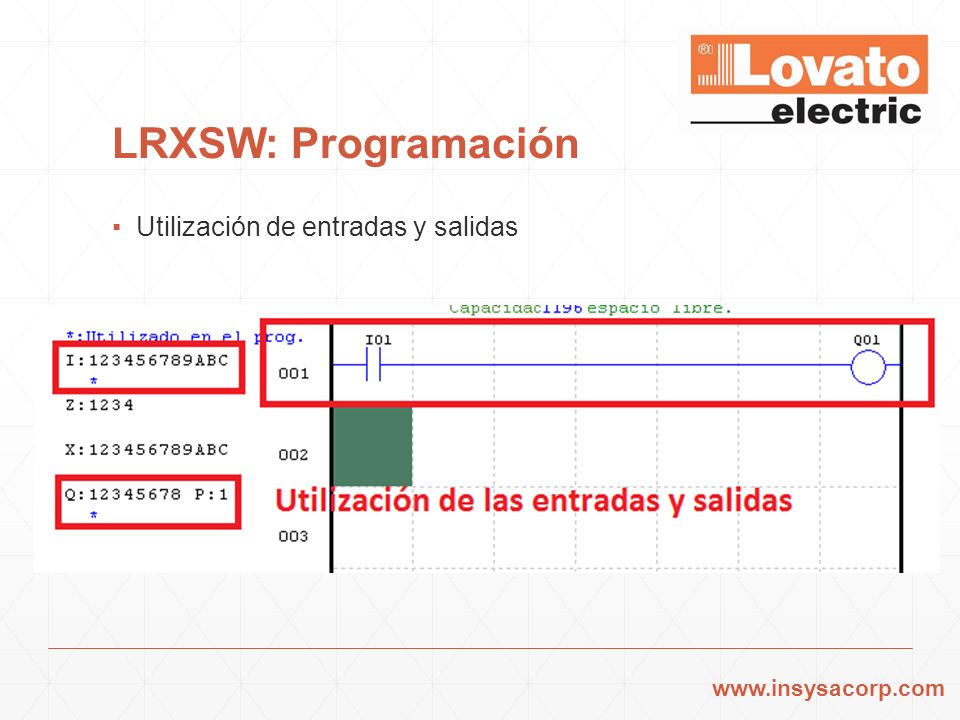

15 LRXSW: Programación Utilización de entradas y salidas

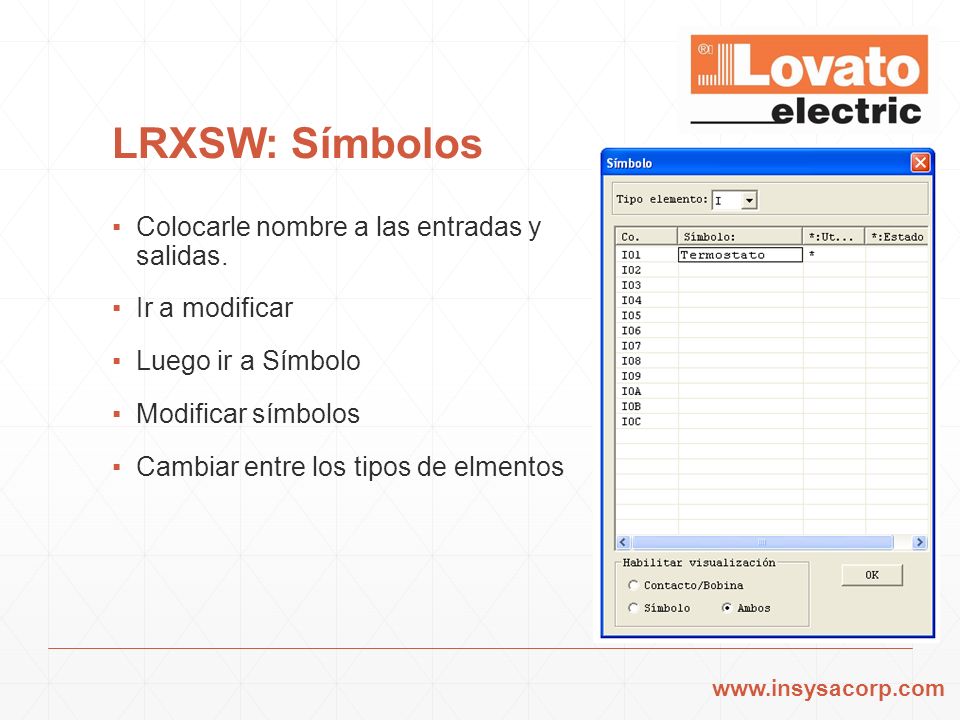

16 LRXSW: Símbolos Colocarle nombre a las entradas y salidas.
Ir a modificar Luego ir a Símbolo Modificar símbolos Cambiar entre los tipos de elmentos

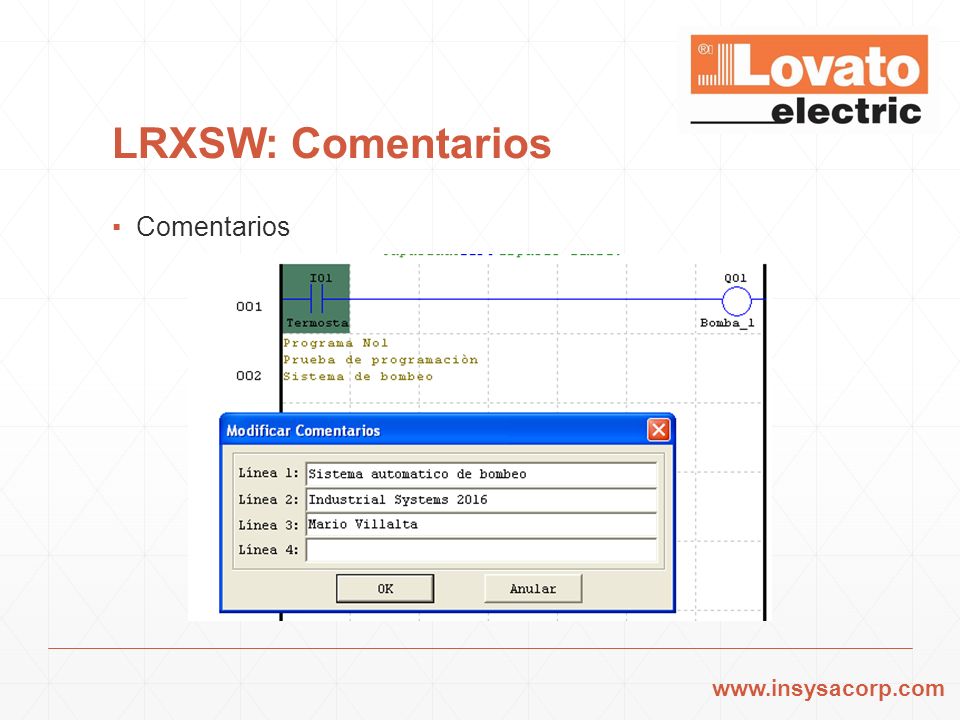

17 LRXSW: Comentarios Comentarios

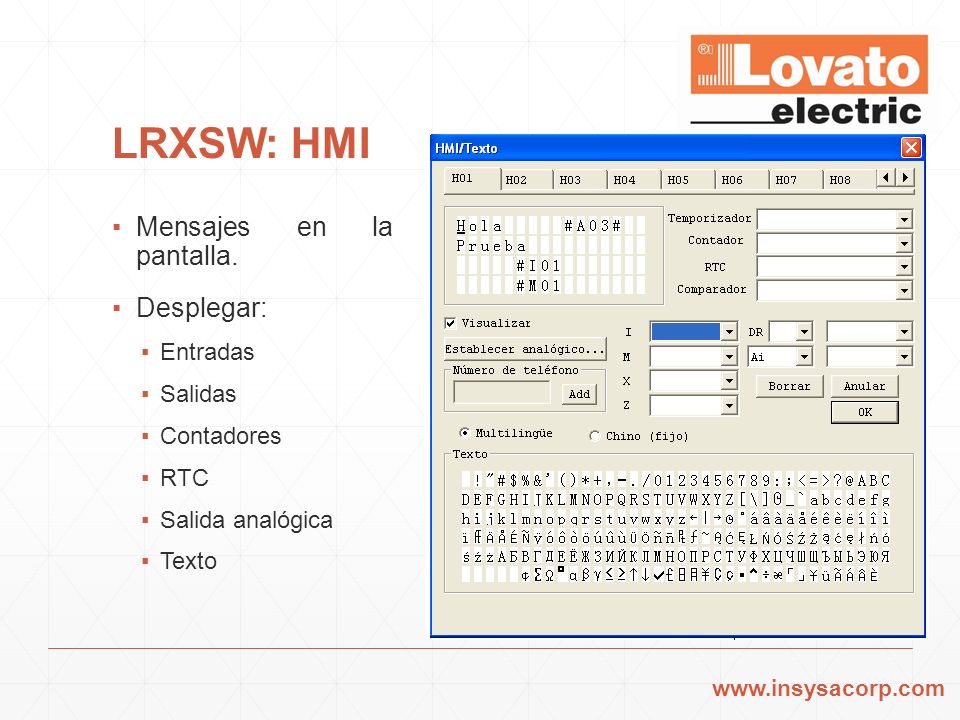

18 LRXSW: HMI Mensajes en la pantalla. Desplegar: Entradas Salidas
Contadores RTC Salida analógica Texto

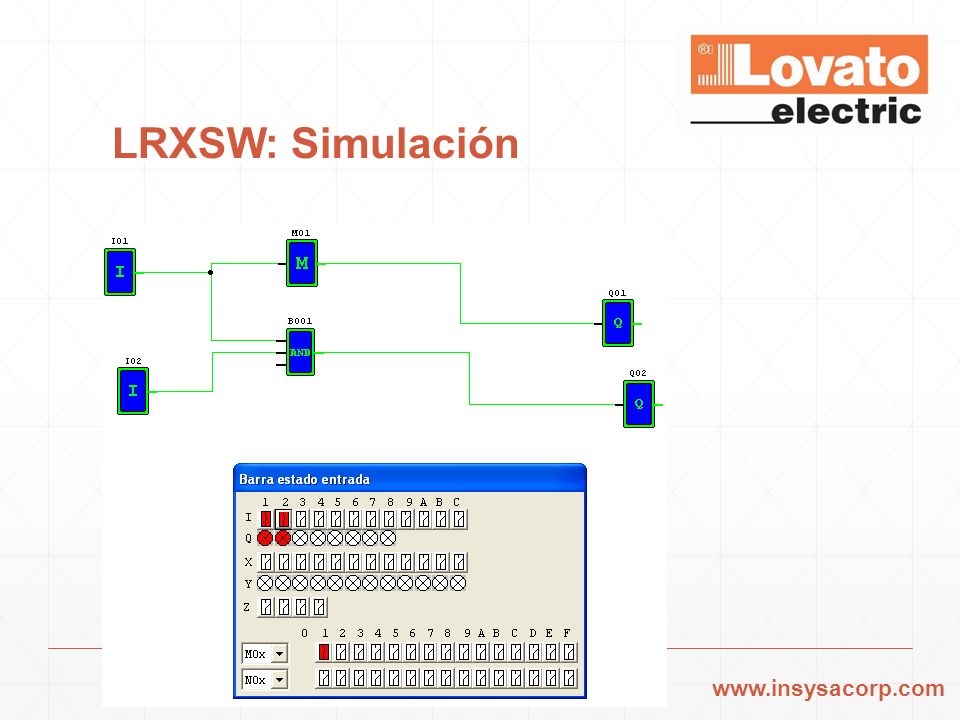

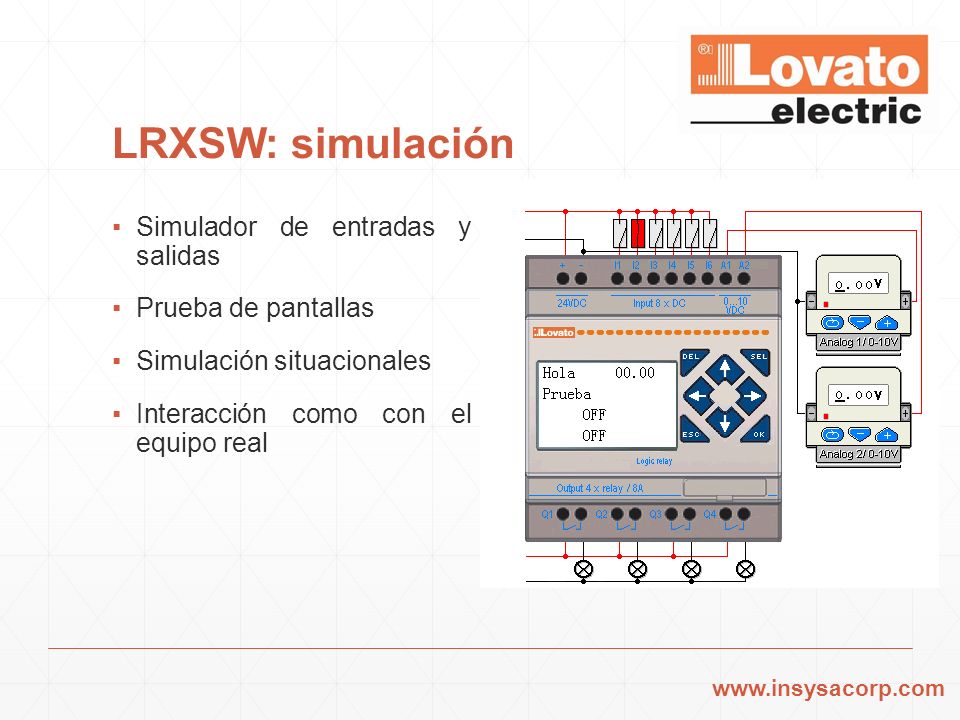

19 LRXSW: simulación Simulador de entradas y salidas Prueba de pantallas
Simulación situacionales Interacción como con el equipo real

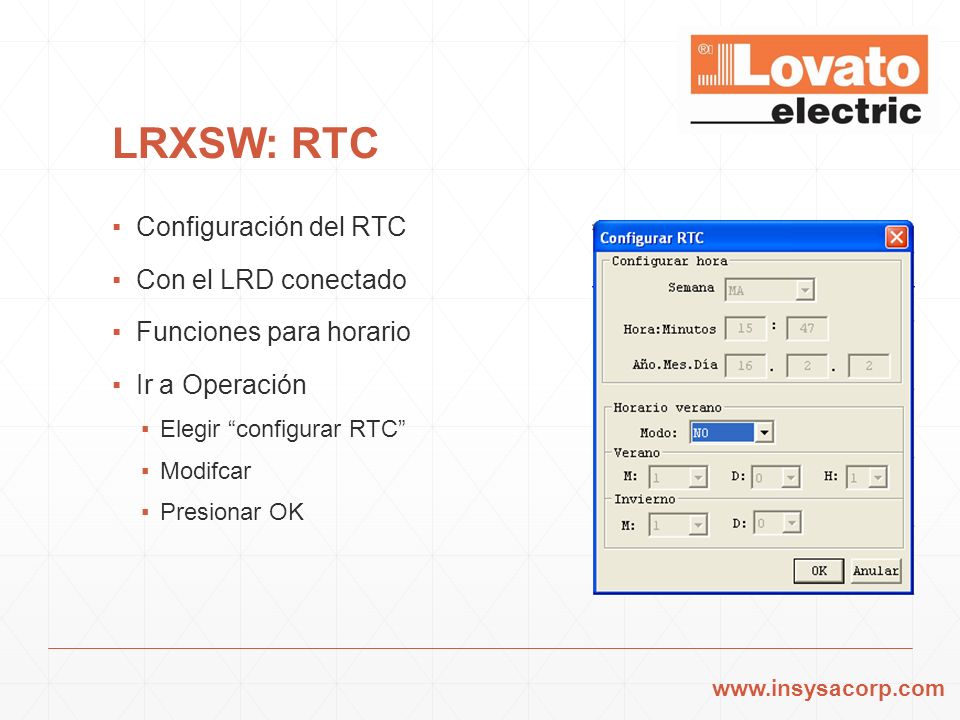

20 LRXSW: RTC Configuración del RTC Con el LRD conectado
Funciones para horario Ir a Operación Elegir “configurar RTC” Modifcar Presionar OK

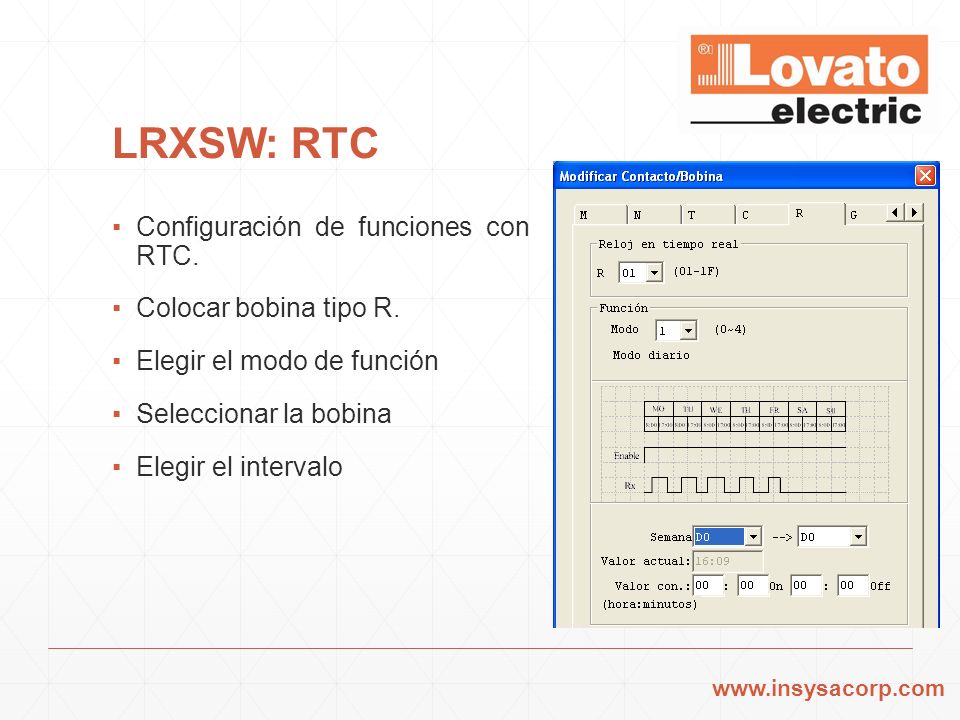

21 LRXSW: RTC Configuración de funciones con RTC. Colocar bobina tipo R.
Elegir el modo de función Seleccionar la bobina Elegir el intervalo

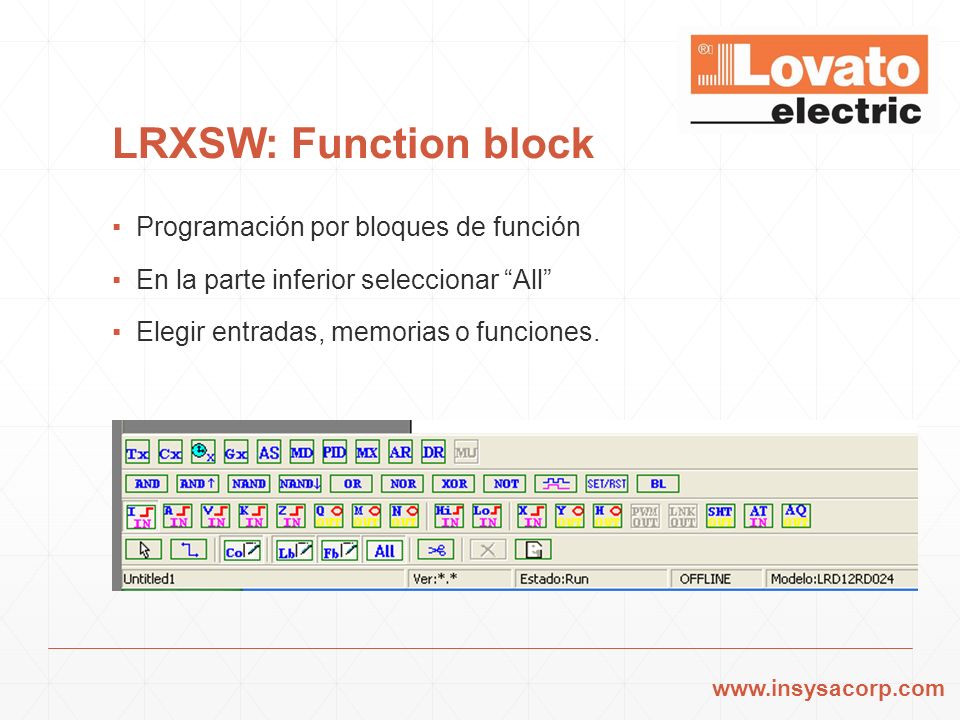

22 LRXSW: Function block Programación por bloques de función
En la parte inferior seleccionar “All” Elegir entradas, memorias o funciones.

23 LRXSW: Simulación
