1 EFICIENCIA ENERGÉTICA EN LA REFORMA DE UNA VIVIENDA UNIFAMILIAR AISLADA
ALUMNA: MARTORELL REYNAL, MARÍA AMPARO DIRECTOR ACADÉMICO: PASCUAL GALÁN, AMADEO TALLER CIENTÍFICO-TÉCNICO: EFICIENCIA ENERGÉTICA EN EDIFICACIÓN GRADO EN ARQUITECTO TÉCNICO JULIO 2013

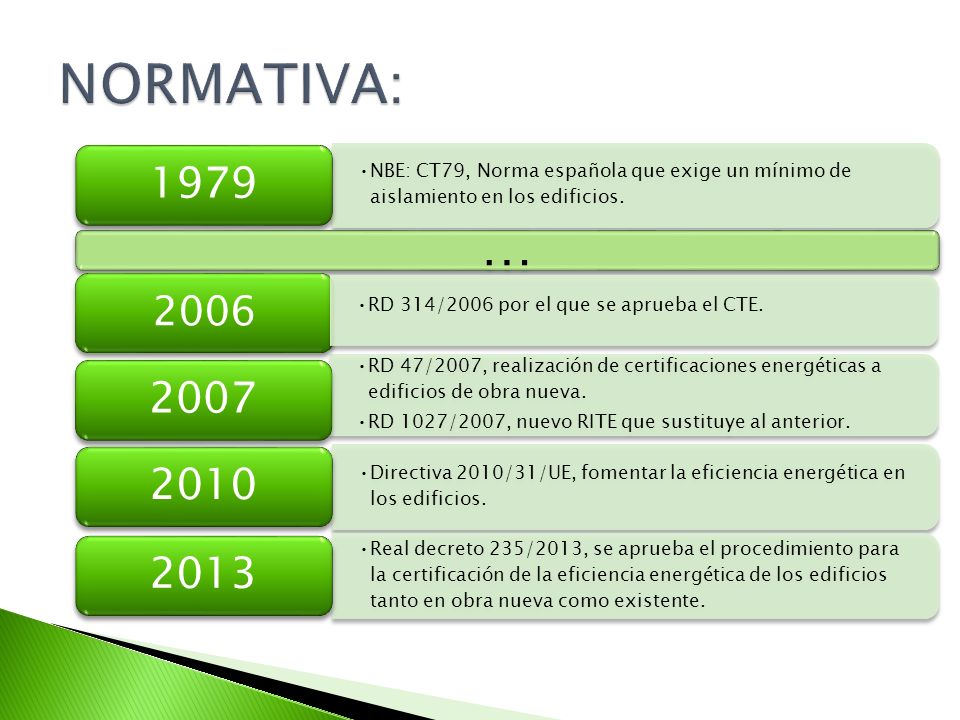

2 NORMATIVA: 1979 NBE: CT79, Norma española que exige un mínimo de aislamiento en los edificios. … 2007 RD 47/2007, realización de certificaciones energéticas a edificios de obra nueva. RD 1027/2007, nuevo RITE que sustituye al anterior. 2006 2010 Directiva 2010/31/UE, fomentar la eficiencia energética en los edificios. 2013 Real decreto 235/2013, se aprueba el procedimiento para la certificación de la eficiencia energética de los edificios tanto en obra nueva como existente. RD 314/2006 por el que se aprueba el CTE.

3 CONCEPTOS BÁSICOS: ENERGÍA EFICIENCIA ENERGÉTICA DEMANDA ENERGÉTICA
ETIQUETA DE EFICIENCIA ENERGÉTICA

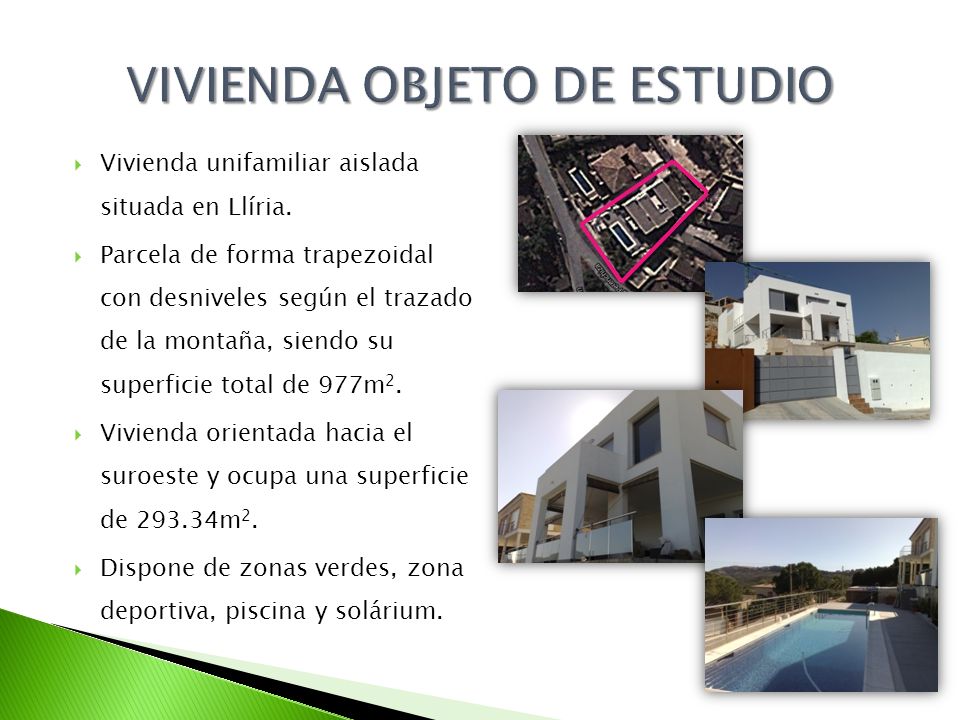

4 VIVIENDA OBJETO DE ESTUDIO
Vivienda unifamiliar aislada situada en Llíria. Parcela de forma trapezoidal con desniveles según el trazado de la montaña, siendo su superficie total de 977m2. Vivienda orientada hacia el suroeste y ocupa una superficie de m2. Dispone de zonas verdes, zona deportiva, piscina y solárium.

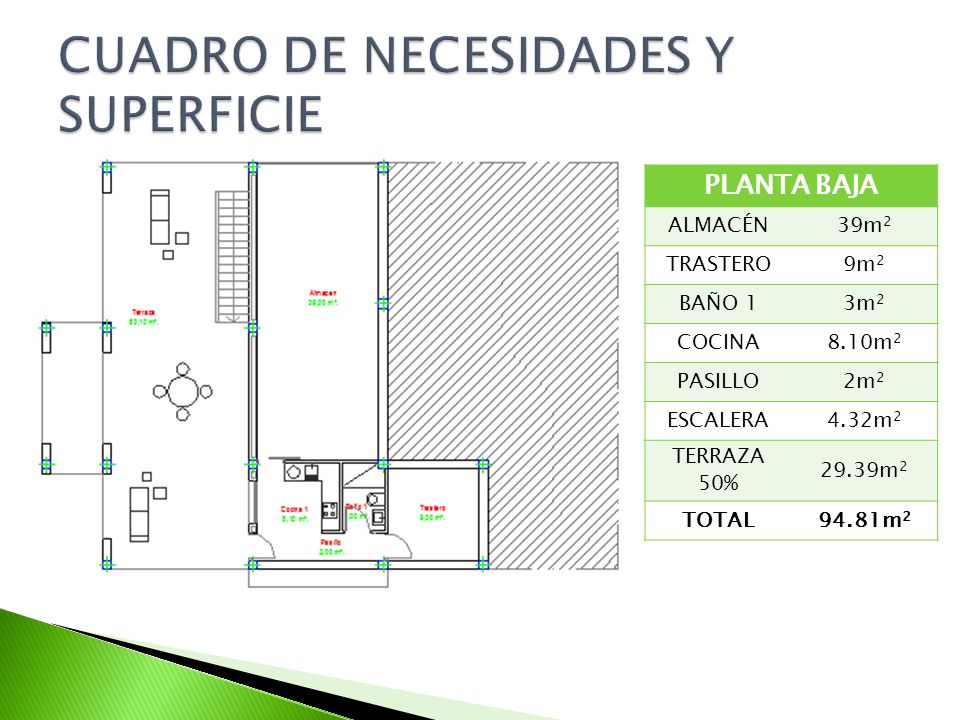

5 CUADRO DE NECESIDADES Y SUPERFICIE
PLANTA BAJA ALMACÉN 39m2 TRASTERO 9m2 BAÑO 1 3m2 COCINA 8.10m2 PASILLO 2m2 ESCALERA 4.32m2 TERRAZA 50% 29.39m2 TOTAL 94.81m2

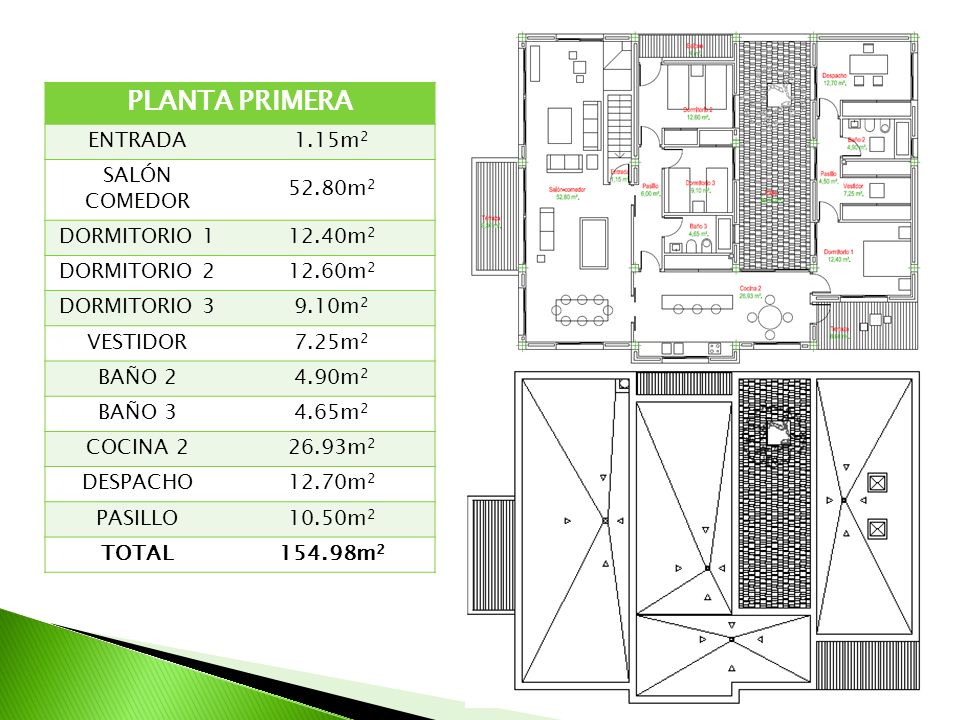

6 PLANTA PRIMERA ENTRADA 1.15m2 SALÓN COMEDOR 52.80m2 DORMITORIO 1
VESTIDOR 7.25m2 BAÑO 2 4.90m2 BAÑO 3 4.65m2 COCINA 2 26.93m2 DESPACHO 12.70m2 PASILLO 10.50m2 TOTAL 154.98m2

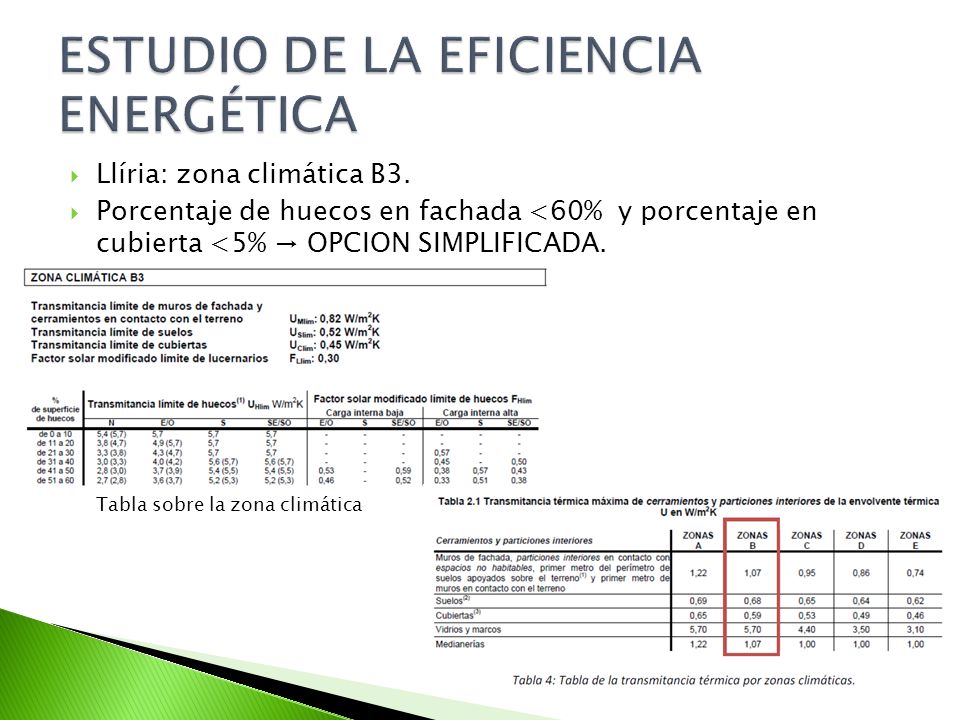

7 ESTUDIO DE LA EFICIENCIA ENERGÉTICA
Llíria: zona climática B3. Porcentaje de huecos en fachada <60% y porcentaje en cubierta <5% → OPCION SIMPLIFICADA. Tabla sobre la zona climática

8 TRANSMITANCIAS VIVIENDA ACTUAL VIVIENDA REFORMADA
Fachada doble hoja, aislamiento lana de roca UT<UMAX  W/m2K < 1.07W/m2K UT<UMlim  W/m2K < 0.82Wm2K Cubierta plana no transitable UT<UMAX  W/m2K < 0.59W/m2K UT<UClim 0.3217W/m2K<0.45W/m2K Cerramiento en contacto con el terreno US<UMAX  0.50W/m2K < 1.07W/m2K US<UMlim  0.50W/m2K < 0.82W/m2K Forjado acabado gres porcelánico UT<UMAX 0.2979W/m2K < 0.68W/m2K UT<Uslim  W/m2K < 0.52W/m2K VIVIENDA REFORMADA Fachada doble hoja, aislamiento poliestireno expandido UT<UMAX  W/m2K<1.07W/m2K UT<UMlim  W/m2K<0.82W/m2K Cubierta ajardinada UT<UMAX > W/m2K<0.59W/m2K UT<UMlim  w/m2K<0.45W/m2K Cerramiento en contacto con el terreno US<UMAX  0.44W/m2K<1.07W/m2K US<UMlim  0.44W/m2K<0.82W/m2K Forjado acabado suelo cerámico UT<UMAX  0.30W/m2K<0.68W/m2K UT<UClim 0.30W/m2K<0.52W/m2K

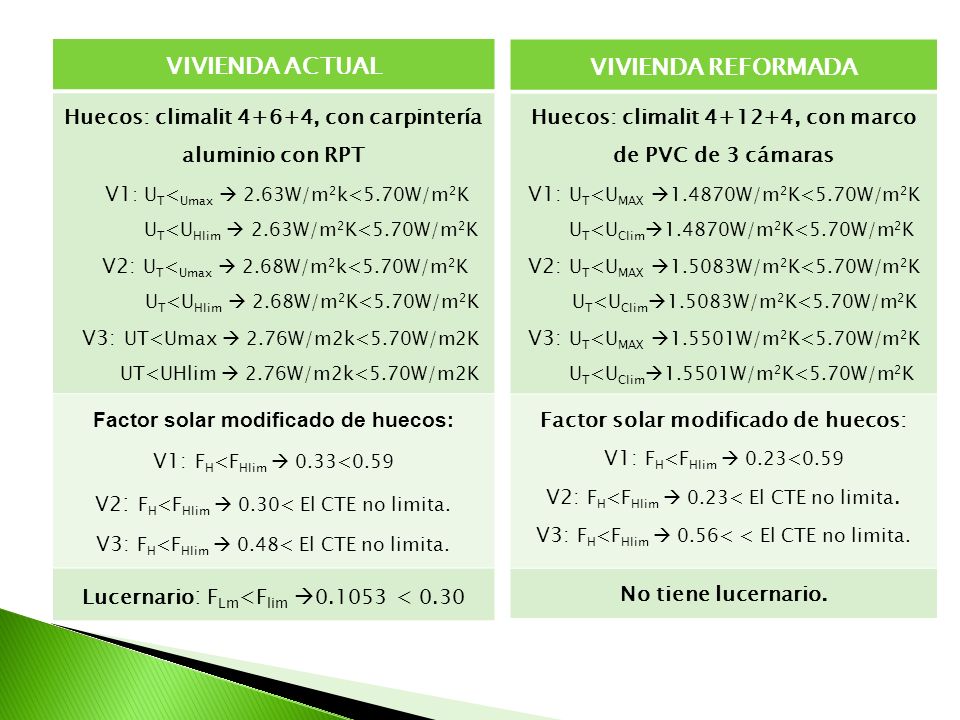

9 VIVIENDA ACTUAL VIVIENDA REFORMADA
Huecos: climalit 4+6+4, con carpintería aluminio con RPT V1: UT<Umax  2.63W/m2k<5.70W/m2K UT<UHlim  2.63W/m2K<5.70W/m2K V2: UT<Umax  2.68W/m2k<5.70W/m2K UT<UHlim  2.68W/m2K<5.70W/m2K V3: UT<Umax  2.76W/m2k<5.70W/m2K UT<UHlim  2.76W/m2k<5.70W/m2K Factor solar modificado de huecos: V1: FH<FHlim  0.33<0.59 V2: FH<FHlim  0.30< El CTE no limita. V3: FH<FHlim  0.48< El CTE no limita. Lucernario: FLm<Flim  < 0.30 VIVIENDA REFORMADA Huecos: climalit , con marco de PVC de 3 cámaras V1: UT<UMAX 1.4870W/m2K<5.70W/m2K UT<UClim1.4870W/m2K<5.70W/m2K V2: UT<UMAX 1.5083W/m2K<5.70W/m2K UT<UClim1.5083W/m2K<5.70W/m2K V3: UT<UMAX 1.5501W/m2K<5.70W/m2K UT<UClim1.5501W/m2K<5.70W/m2K Factor solar modificado de huecos: V1: FH<FHlim  0.23<0.59 V2: FH<FHlim  0.23< El CTE no limita. V3: FH<FHlim  0.56< < El CTE no limita. No tiene lucernario.

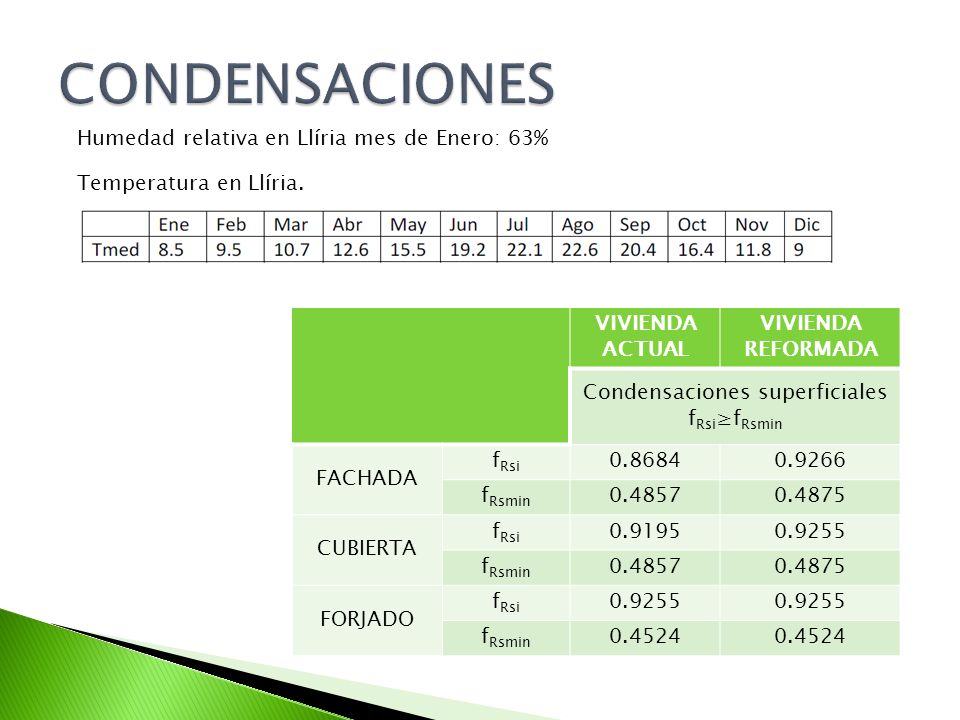

10 Condensaciones superficiales
Humedad relativa en Llíria mes de Enero: 63% Temperatura en Llíria. VIVIENDA ACTUAL VIVIENDA REFORMADA Condensaciones superficiales fRsi≥fRsmin FACHADA fRsi 0.8684 0.9266 fRsmin 0.4857 0.4875 CUBIERTA 0.9195 0.9255 FORJADO 0.4524

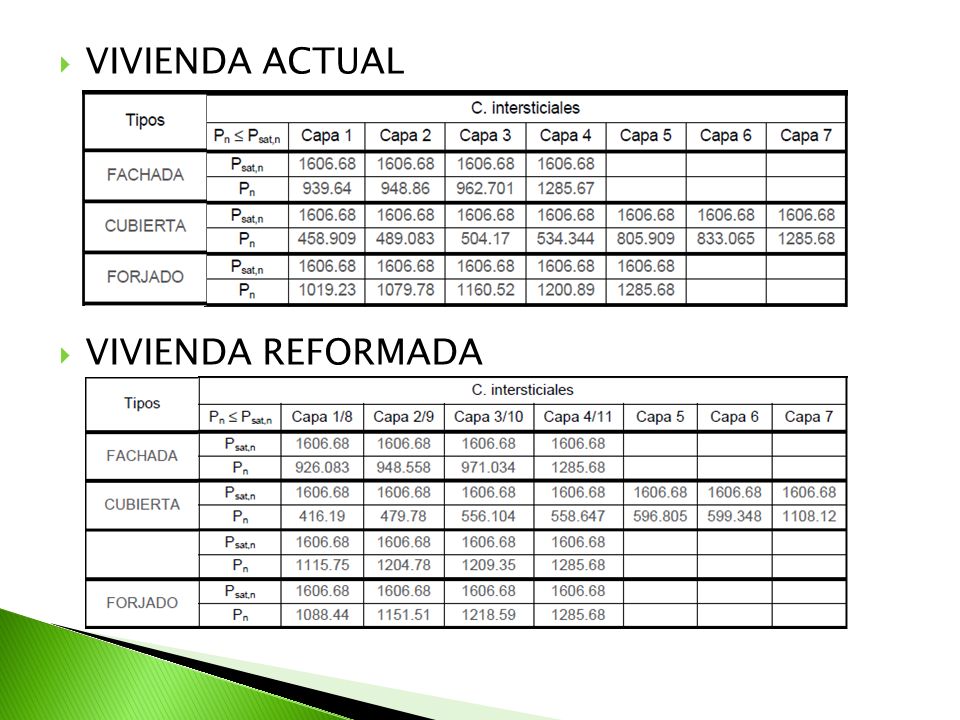

11 VIVIENDA ACTUAL VIVIENDA REFORMADA

12 COMPORTAMIENTO ENERGÉTICO

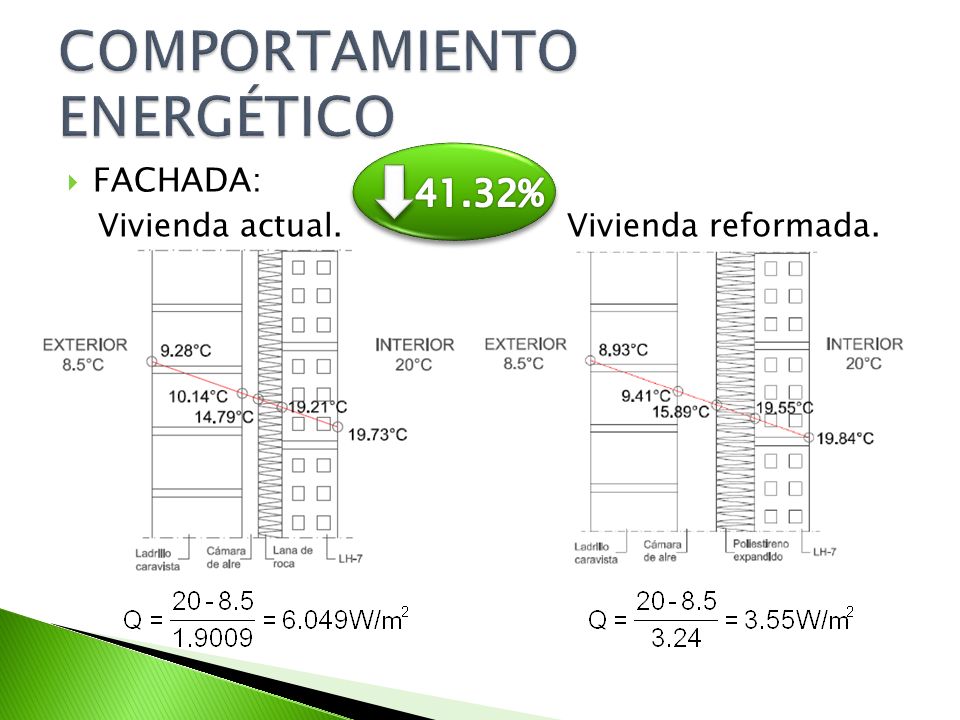

41.32% FACHADA: Vivienda actual Vivienda reformada.

13 8.92% CUBIERTA: Vivienda actual: Vivienda reformada:

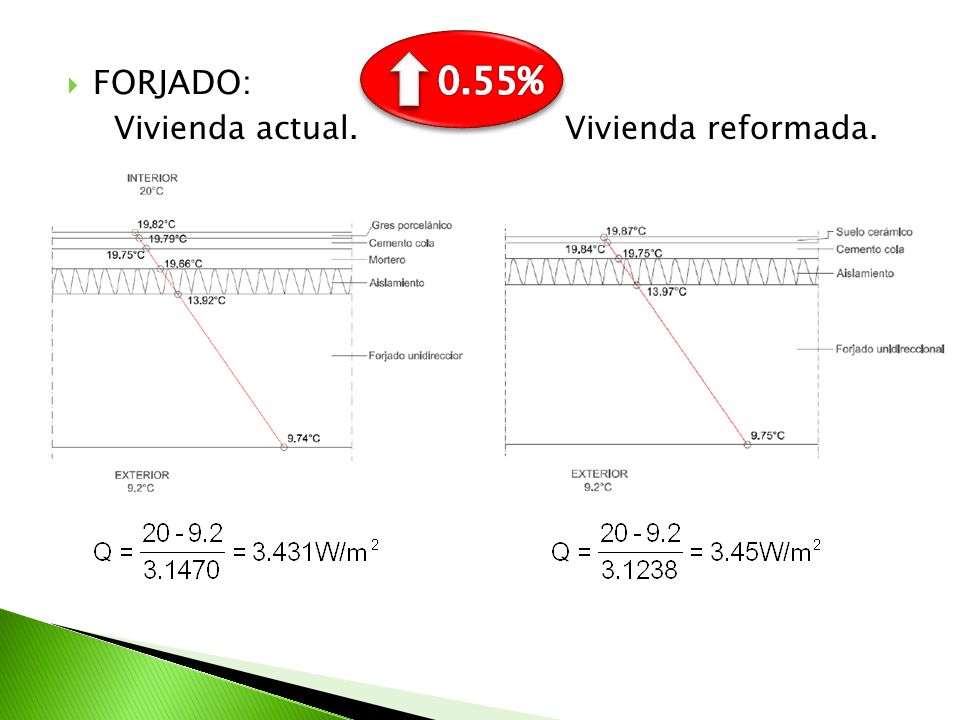

14 0.55% FORJADO: Vivienda actual. Vivienda reformada.

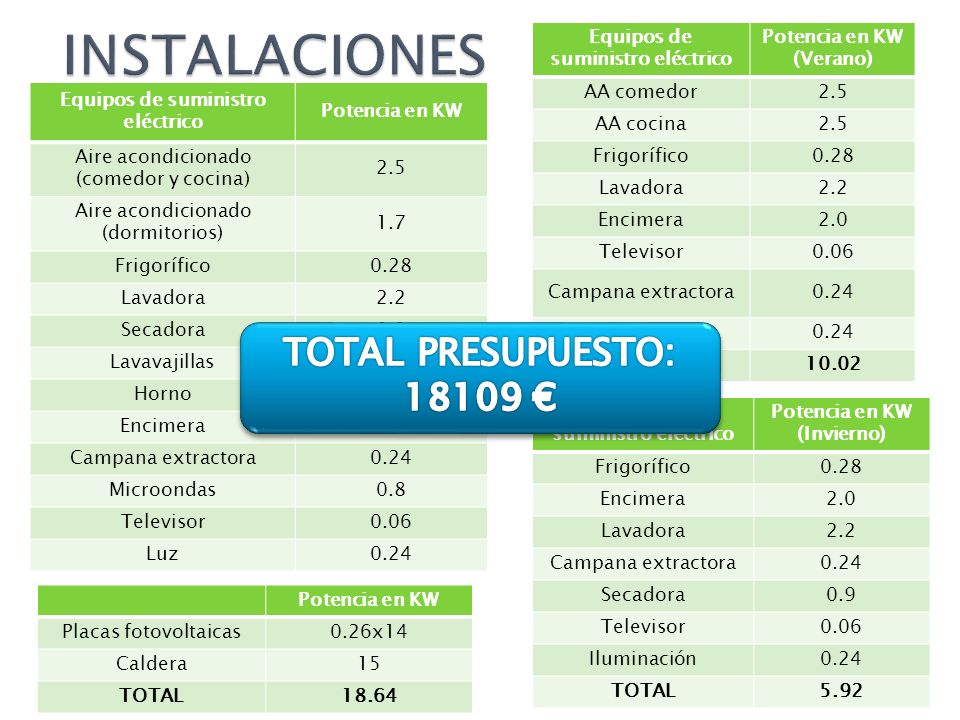

15 INSTALACIONES TOTAL PRESUPUESTO: 18109 €
Equipos de suministro eléctrico Potencia en KW (Verano) AA comedor 2.5 AA cocina Frigorífico 0.28 Lavadora 2.2 Encimera 2.0 Televisor 0.06 Campana extractora 0.24 Iluminación TOTAL 10.02 Equipos de suministro eléctrico Potencia en KW Aire acondicionado (comedor y cocina) 2.5 Aire acondicionado (dormitorios) 1.7 Frigorífico 0.28 Lavadora 2.2 Secadora 0.9 Lavavajillas 2.3 Horno Encimera 2.0 Campana extractora 0.24 Microondas 0.8 Televisor 0.06 Luz TOTAL PRESUPUESTO: 18109 € Equipos de suministro eléctrico Potencia en KW (Invierno) Frigorífico 0.28 Encimera 2.0 Lavadora 2.2 Campana extractora 0.24 Secadora 0.9 Televisor 0.06 Iluminación TOTAL 5.92 Potencia en KW Placas fotovoltaicas 0.26x14 Caldera 15 TOTAL 18.64

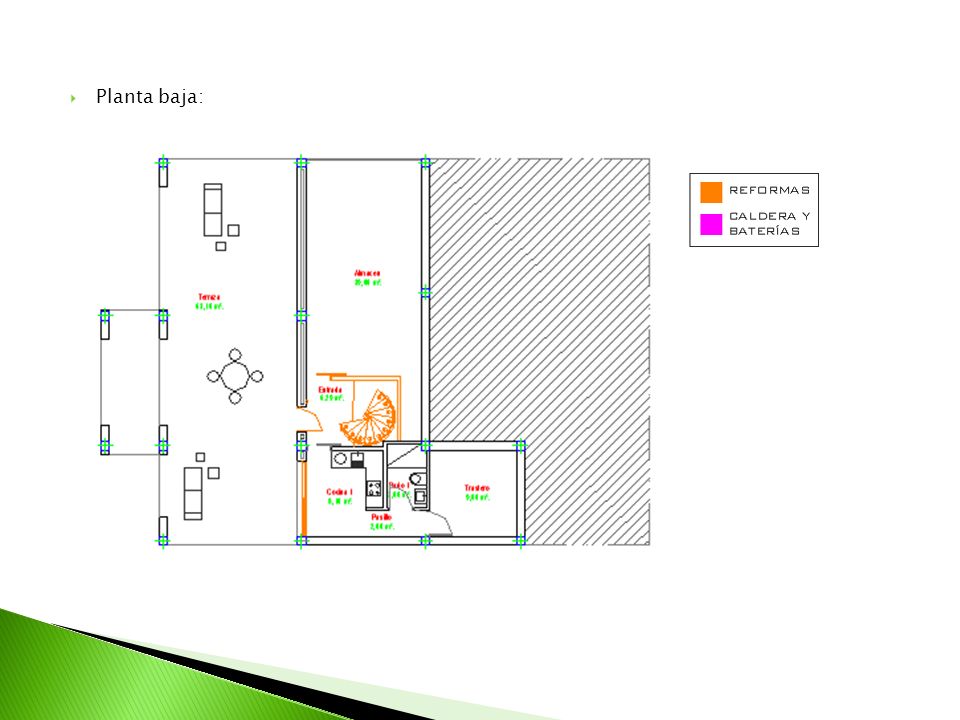

16 Planta baja:

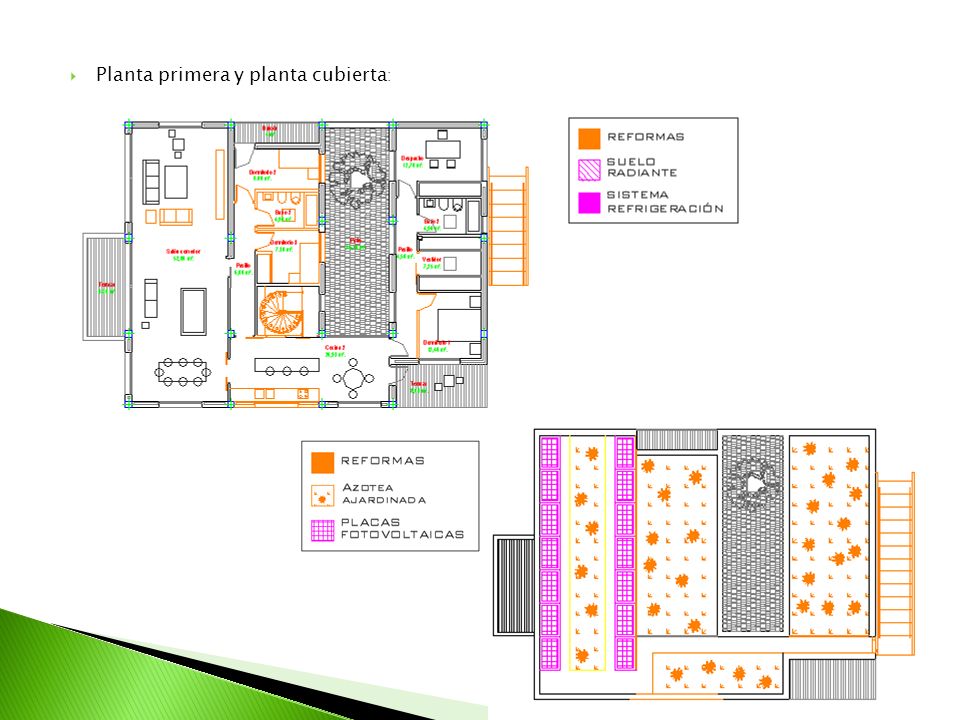

17 Planta primera y planta cubierta:

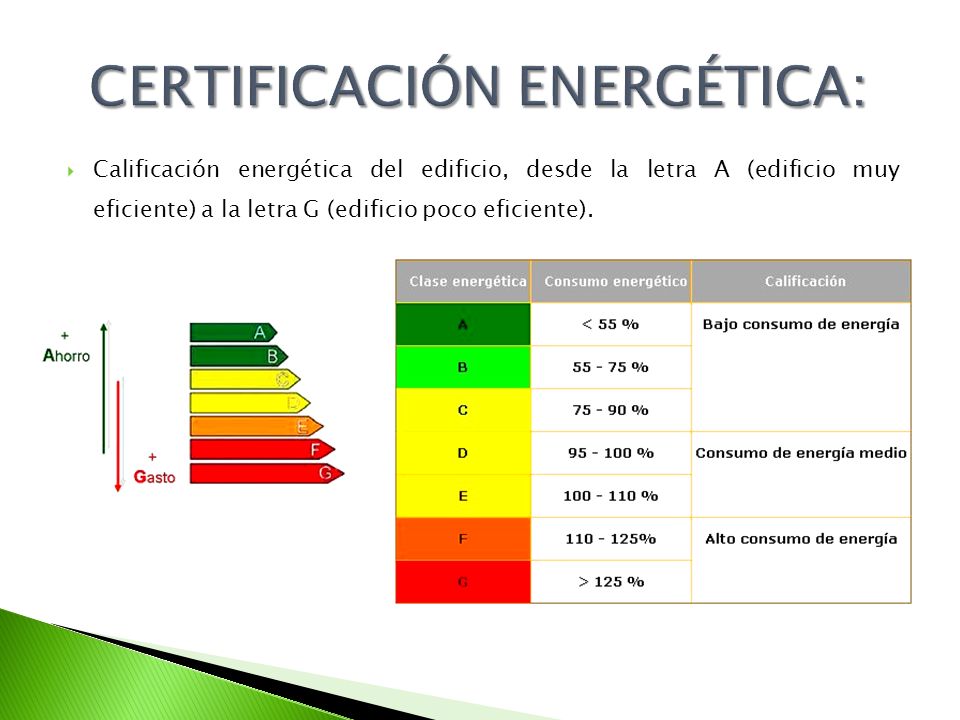

18 CERTIFICACIÓN ENERGÉTICA:
Calificación energética del edificio, desde la letra A (edificio muy eficiente) a la letra G (edificio poco eficiente).

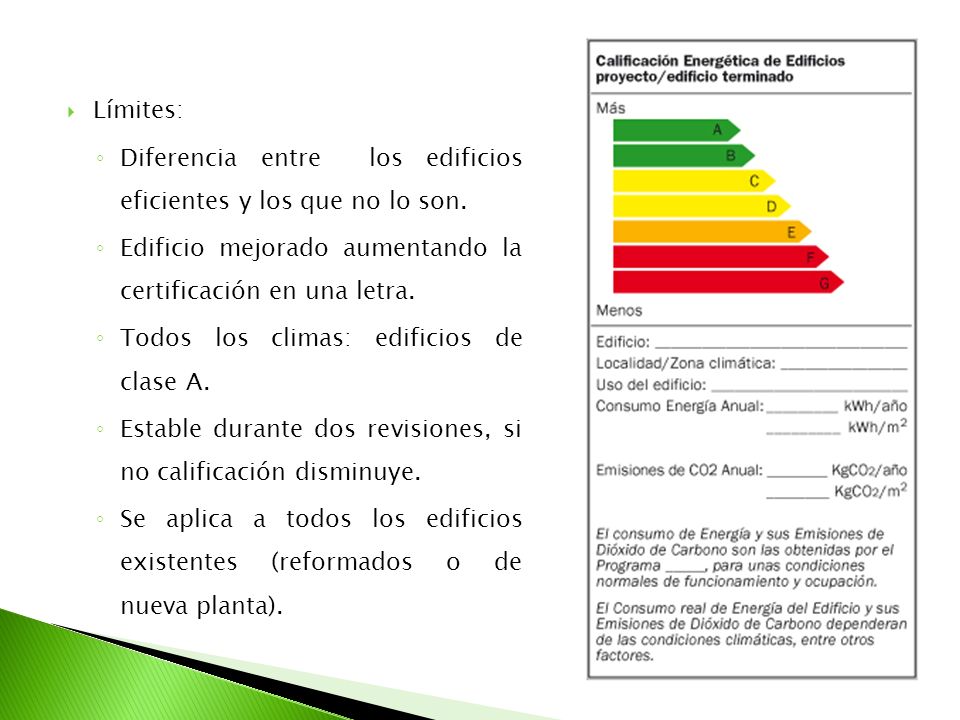

19 Límites: Diferencia entre los edificios eficientes y los que no lo son. Edificio mejorado aumentando la certificación en una letra. Todos los climas: edificios de clase A. Estable durante dos revisiones, si no calificación disminuye. Se aplica a todos los edificios existentes (reformados o de nueva planta).

20 Vivienda actual: La calificación global del edificio se expresa en términos de dióxido de carbono liberado a la atmósfera como consecuencia del consumo energético del mismo.

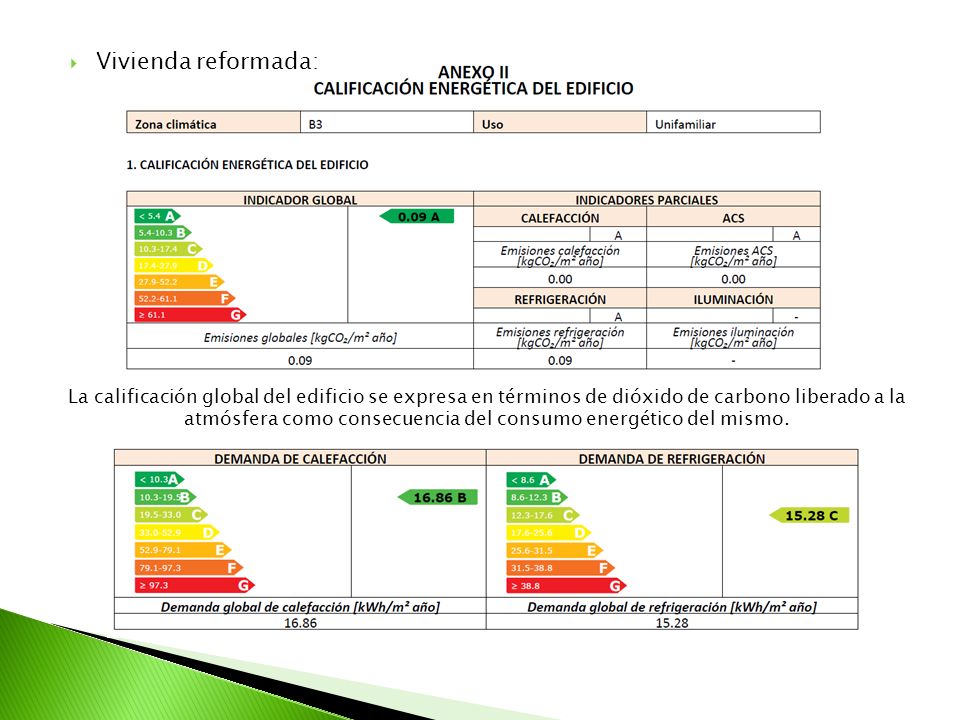

21 Vivienda reformada: La calificación global del edificio se expresa en términos de dióxido de carbono liberado a la atmósfera como consecuencia del consumo energético del mismo.

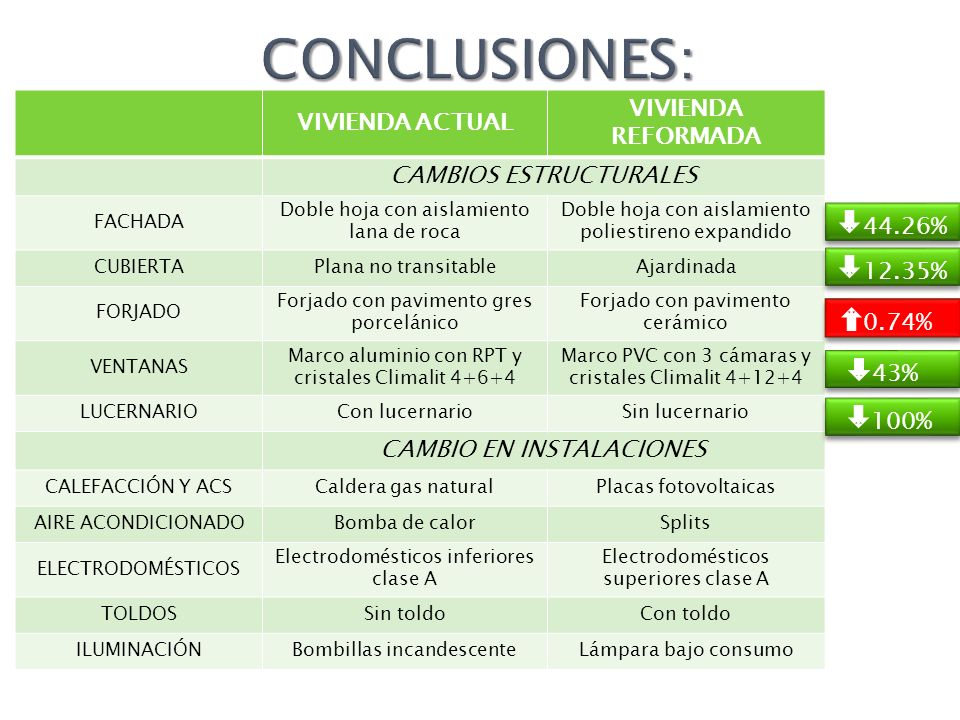

22 CONCLUSIONES: VIVIENDA REFORMADA VIVIENDA ACTUAL CAMBIOS ESTRUCTURALES
FACHADA Doble hoja con aislamiento lana de roca Doble hoja con aislamiento poliestireno expandido CUBIERTA Plana no transitable Ajardinada FORJADO Forjado con pavimento gres porcelánico Forjado con pavimento cerámico VENTANAS Marco aluminio con RPT y cristales Climalit 4+6+4 Marco PVC con 3 cámaras y cristales Climalit LUCERNARIO Con lucernario Sin lucernario CAMBIO EN INSTALACIONES CALEFACCIÓN Y ACS Caldera gas natural Placas fotovoltaicas AIRE ACONDICIONADO Bomba de calor Splits ELECTRODOMÉSTICOS Electrodomésticos inferiores clase A Electrodomésticos superiores clase A TOLDOS Sin toldo Con toldo ILUMINACIÓN Bombillas incandescente Lámpara bajo consumo 44.26% 12.35% 0.74% 43% 100%

23 VENTAJAS: Ahorro considerable en la factura eléctrica.
Revalorización del inmueble. Cumplimiento de las leyes. Disminución emisiones de CO2 a la atmósfera. Respeto por el Medio Ambiente.
