Acceso Remoto DVR HDL serie HM Procedimiento con DynDns Querétaro 2010.

Presentación del tema: "Acceso Remoto DVR HDL serie HM Procedimiento con DynDns Querétaro 2010."— Transcripción de la presentación:

1 Acceso Remoto DVR HDL serie HM Procedimiento con DynDns Querétaro 2010

2 2 dyndns.com

3 ESQUEMA DE CONEXIÓN DE DVR – HDL PARA ACCESO REMOTO VIA INTERNET 127 Vac coaxial ethernet alimentación Router / módem Servicio infinitum® de Telmex® www.dyndns.com DVR serie HM ESQUEMA DE CONEXIÓN PARA LA PUESTA EN MARCHA DE UN DVR DE 4 CANALES CON CÁMARAS ANÁLOGAS CON MONITOREO REMOTO (VÍA INTERNET) ethernet internet Spot o Monitor VGA

4 4 Creación de cuenta en www.dyndns.com 1.Acceder a la página: www.dyndns.com y crear una cuenta gratuita.www.dyndns.com 2.Después de crear dicha cuenta, ésta se debe activar siguiendo las indicaciones que emite la propia página dyndns.com

5 5 Creación de cuenta en www.dyndns.com 3. Una vez creada y activada la cuenta se debe ingresar a la página con su nombre de usuario y password para contratar de manera gratuita un servicio DNS & Domain.

6 6 Creación de cuenta en www.dyndns.com 4. Se debe crear un hostname, éste será el nombre que el cliente deberá teclear en internet explorer para acceder a sus cámaras de manera remota.

7 Creación de cuenta en www.dyndns.com 5.Dicho hostname es personalizado de acuerdo a cada proyecto. ejemplo: familiagonzalez.dyndns.org Nota: Se debe seleccionar una terminación de las que indica la propia página.

8 6.Se debe hacer click en la dirección IP que indica de color azul para que se tome la misma en el recuadro IP Address. Creación de cuenta en www.dyndns.com

9 7.Hacer click en “Add To Cart”.

10 8.Aparecerá al hostname creado e indicará los costos ($0.00)… hacer click en “Next”. Creación de cuenta en www.dyndns.com Nota : No es necesario crear una cuenta por cada hostname de cada proyecto, se puede utilizar la misma cuenta para diversos proyectos.

11 9.Hacer click en “Activate Services”… 10.Después aparecerá un listado de todos los servicios activados en su cuenta de usuario Dyndns, con ello se verifica que se ha dado de alta exitosamente el servicio necesario para los DVR HDL – Bticino. Creación de cuenta en www.dyndns.com Nota : No es necesario crear una cuenta por cada hostname de cada proyecto, se puede utilizar la misma cuenta para diversos proyectos.

12 12 Liberación de Puertos en el router/módem de Infinitum® de Telmex®

13 Liberación de Puertos en el Router / Módem 1.Abrir una página con el explorador “internet explorer” y comprobar que se tiene servicio de internet (abrir una página web… www.yahoo.com ó www.google.com) www.yahoo.comwww.google.com 2.Accesar al menú de configuración del router / módem infinitum® lo cual se logra ingresando su dirección IP en la barra de exploración. Puerta de Red = IP del router / módem Nota: Para accesar al menú de configuración del router / módem, es probable que se solicite un Usuario y Password, dichos datos se proveen en la parte posterior del propio router Paso 2

14 Liberación de Puertos en el Router / Módem 3.Una vez dentro del menú de configuración del router / módem, se debe ingresar al sub-menú Bloqueo de intrusos Paso 3Paso 4 4.Ingresar a Configuración de Bloqueo de intrusos. ¹ = éste menú se puede encontrar en otros modelos de router / modem como configuraciones de “firewall”. ¹

15 Liberación de Puertos en el Router / Módem 6.Se debe permitir y asignar una Aplicación relacionada al Puerto de salida correspondiente (puerto = 0001 al 9999) al DVR identificado en el paso 5. 5.Seleccionar al DVR identificado por su MAC Address ó No. De Serie. Paso 5 Paso 6

16 Liberación de Puertos en el Router / Módem 7.En caso de no existir la aplicación con el puerto de salida del DVR, se debe crear una aplicación definida por el usuario. Paso 7

17 Liberación de Puertos en el Router / Módem Paso 9 Paso 8 8.Asignar un nombre a la nueva aplicación. 9.Asignar un rango de puertos de salida para la nueva aplicación. Nota: Para el rango se recomienda utilizar el mismo puerto (ejemplo: De 7000 a 7000) y seleccionar la casilla TCP. Paso 10 10.Hacer click en “agregar aplicación”

18 18 Configuración DVR serie HM HDL - Bticino

19 CONFIGURACIÓN PARA ACCESO REMOTO EN LOS DVR SERIE HM DE HDL-BTICINO 1. Dentro del Menú Avanzado, ingresar al Sub-menú “RED” para configurar los parámetros IP… MENÚ AVANZADOSUB – MENÚ “RED”

20 CONFIGURACIÓN PARA ACCESO REMOTO EN LOS DVR SERIE HM DE HDL-BTICINO 2. Dentro del Sub-menú “RED” se recomienda utilizar la opción IP ESTÁTICO y asignar una dirección que esté fuera del rango asignado por el router/modem del proveedor de servicio de intenet mediante DHCP, ejem… el router de infinitum otorga de 192.168.1.100 a 192.168.1.150 por lo que se puede asignar al DVR la dirección: 192.168.1.63 En los demás parámetros ingresar: NETMASK: 255.255.255.0 PUERTA: 192.168.1.254 (dirección IP del router/modem infinitum) DNS: 192.168.1.254 (repetir el mismo valor que PUERTA) PUERT0: 0001 – 9999 (asignar un puerto cualquiera dentro del rango indicado)

21 CONFIGURACIÓN PARA ACCESO REMOTO EN LOS DVR SERIE HM DE HDL-BTICINO 3. Dentro del Sub - menú “RED”, se debe acceder a la pestaña “DDNS” y enseguida seleccionar la opción DYNDNS para ingresar los parámetros que se dieron de alta en www.dyndns.comwww.dyndns.com 4. DOMAIN NAME = hostname creado en la página www.dyndns.comwww.dyndns.com Ejemplo: familiagonzalez.dyndns.org USUARIO y CONTRASEÑA son los datos de la cuenta de dyndns.

22 CONFIGURACIÓN PARA ACCESO REMOTO EN LOS DVR SERIE HM DE HDL-BTICINO 5. Con el Web Browser Internet Explorer se debe abrir la página: http://hostname:puerto Ejemplo: http://familiagonzalez.dyndns.org:7000http://familiagonzalez.dyndns.org:7000 y pedirá el Nombre de Usuario y Contraseña. Nombre de Usuario Contraseña: claves otorgadas en el DVR directamente de acuerdo a los Usuarios -Admin -Usuario1 -Usuario2 -Usuario3 -Usuario4 -Usuario5

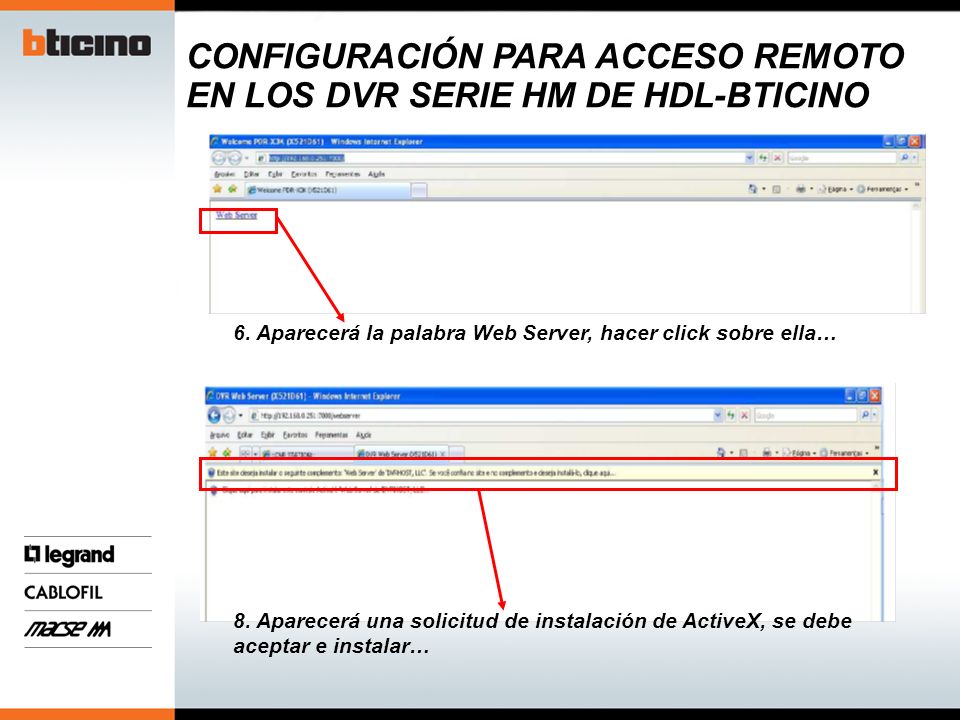

23 CONFIGURACIÓN PARA ACCESO REMOTO EN LOS DVR SERIE HM DE HDL-BTICINO 8. Aparecerá una solicitud de instalación de ActiveX, se debe aceptar e instalar… 6. Aparecerá la palabra Web Server, hacer click sobre ella…

24 CONFIGURACIÓN PARA ACCESO REMOTO EN LOS DVR SERIE HM DE HDL-BTICINO 9. Hacer click en “Instalar” 10. Hacer click en “Next” 11. Hacer click en “Install”12. Hacer click en “Close”

25 CONFIGURACIÓN PARA ACCESO REMOTO EN LOS DVR SERIE HM DE HDL-BTICINO 13. Aparecerá en el Web Browser la visualización de las imágenes…
