1 I-ID-12 INSTRUCTIVO DE USO EQUIPO SOLDADURA POR FUSION DEPARTAMENTO DE INGENIERIA SOLINOFF CORP. PLANTA PRODUCCION METALMECANICA Versión: 0 y Vigencia: 02-Dic-2010

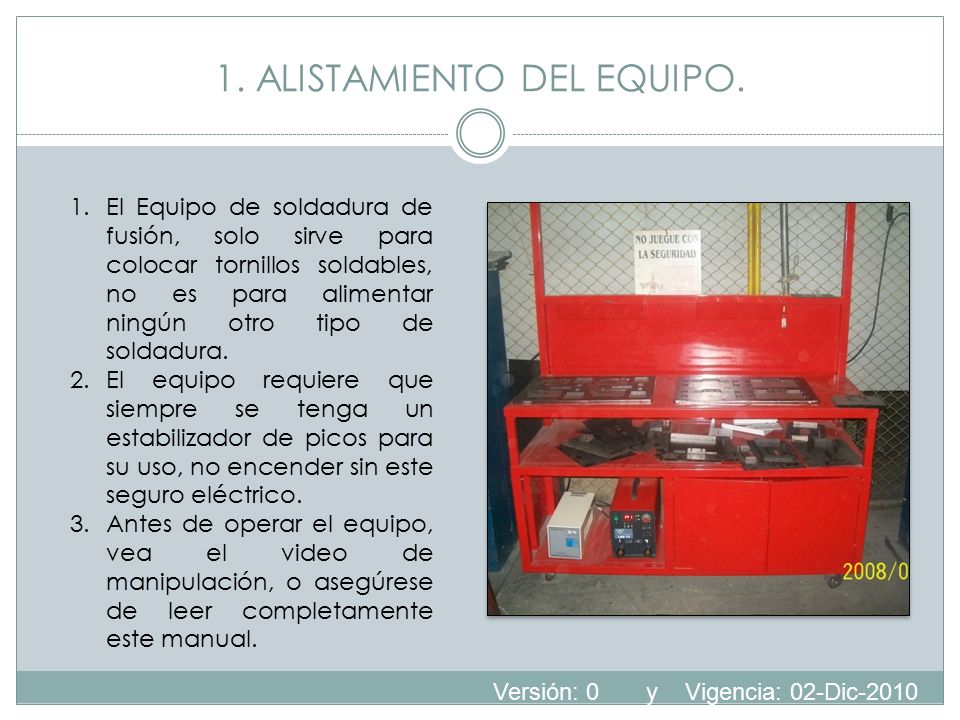

2 1. ALISTAMIENTO DEL EQUIPO. Versión: 0 y Vigencia: 02-Dic-2010 1.El Equipo de soldadura de fusión, solo sirve para colocar tornillos soldables, no es para alimentar ningún otro tipo de soldadura. 2.El equipo requiere que siempre se tenga un estabilizador de picos para su uso, no encender sin este seguro eléctrico. 3.Antes de operar el equipo, vea el video de manipulación, o asegúrese de leer completamente este manual.

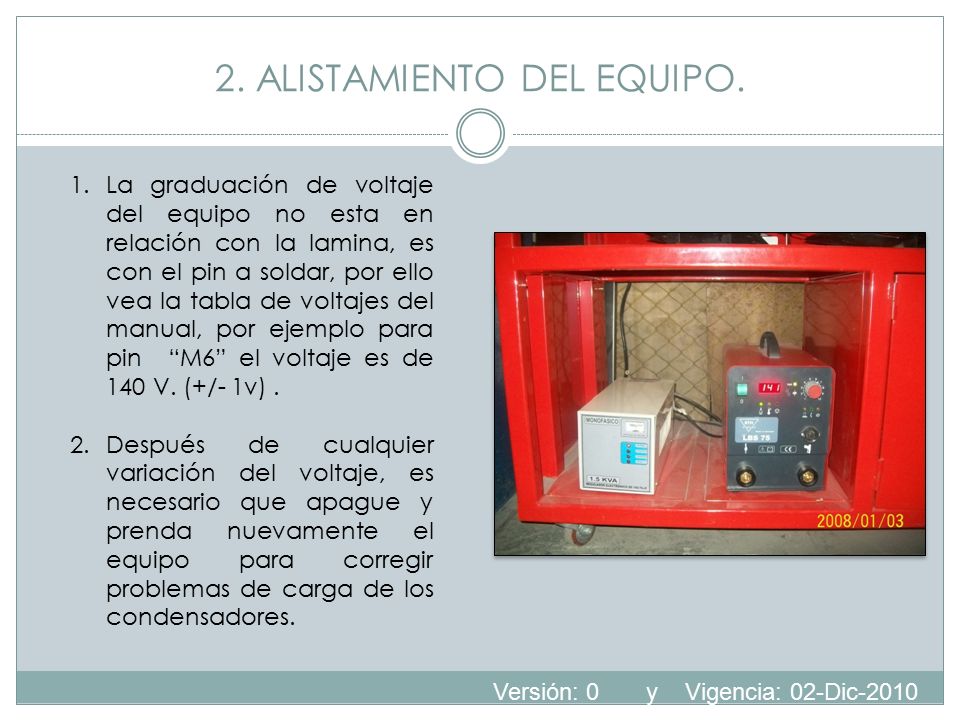

3 2. ALISTAMIENTO DEL EQUIPO. Versión: 0 y Vigencia: 02-Dic-2010 1.La graduación de voltaje del equipo no esta en relación con la lamina, es con el pin a soldar, por ello vea la tabla de voltajes del manual, por ejemplo para pin “M6” el voltaje es de 140 V. (+/- 1v). 2.Después de cualquier variación del voltaje, es necesario que apague y prenda nuevamente el equipo para corregir problemas de carga de los condensadores.

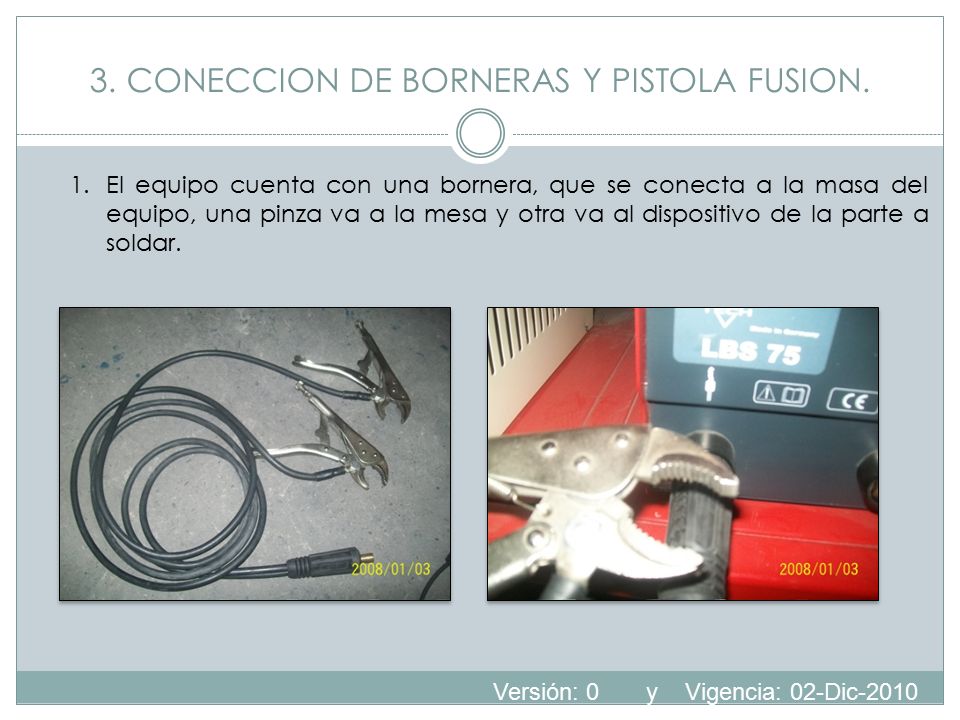

4 3. CONECCION DE BORNERAS Y PISTOLA FUSION. Versión: 0 y Vigencia: 02-Dic-2010 1.El equipo cuenta con una bornera, que se conecta a la masa del equipo, una pinza va a la mesa y otra va al dispositivo de la parte a soldar.

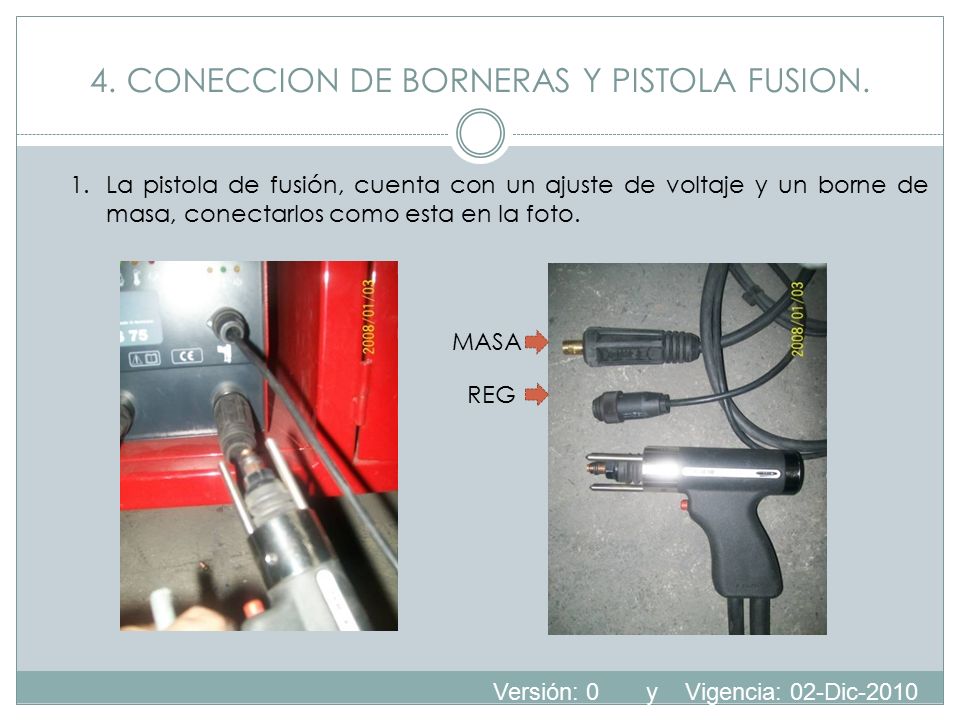

5 4. CONECCION DE BORNERAS Y PISTOLA FUSION. Versión: 0 y Vigencia: 02-Dic-2010 1.La pistola de fusión, cuenta con un ajuste de voltaje y un borne de masa, conectarlos como esta en la foto. MASA REG

6 5. PREPARACION DE LA PISTOLA. Versión: 0 y Vigencia: 02-Dic-2010 1.La pistola de fusión tiene boquillas para cada tipo de tornillo, ubicar la correspondiente al diámetro del elemento a soldar. 2.Se ubica la boquilla y se ajusta para que el tornillo quede por lo menos 2 mm separado de la punta de la boquilla.

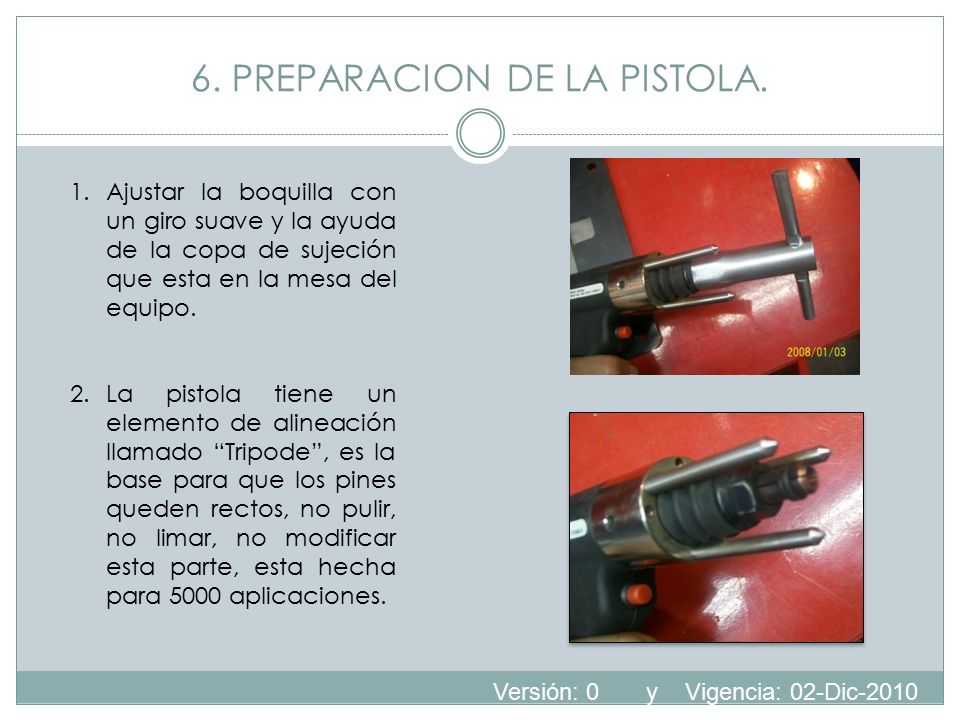

7 6. PREPARACION DE LA PISTOLA. Versión: 0 y Vigencia: 02-Dic-2010 1.Ajustar la boquilla con un giro suave y la ayuda de la copa de sujeción que esta en la mesa del equipo. 2.La pistola tiene un elemento de alineación llamado “Tripode”, es la base para que los pines queden rectos, no pulir, no limar, no modificar esta parte, esta hecha para 5000 aplicaciones.

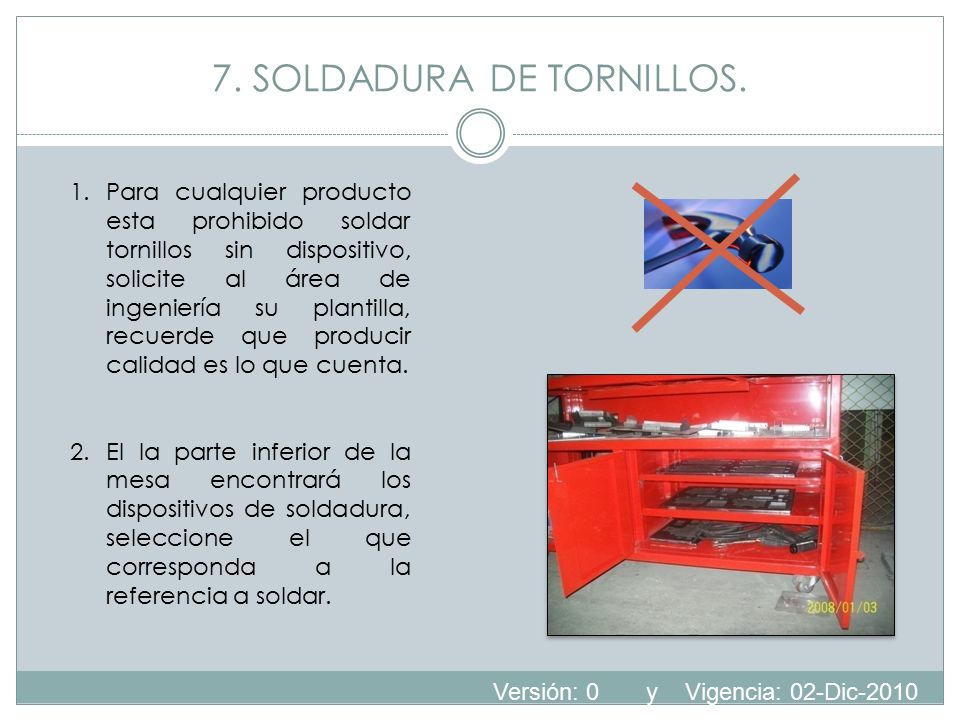

8 7. SOLDADURA DE TORNILLOS. Versión: 0 y Vigencia: 02-Dic-2010 1.Para cualquier producto esta prohibido soldar tornillos sin dispositivo, solicite al área de ingeniería su plantilla, recuerde que producir calidad es lo que cuenta. 2.El la parte inferior de la mesa encontrará los dispositivos de soldadura, seleccione el que corresponda a la referencia a soldar.

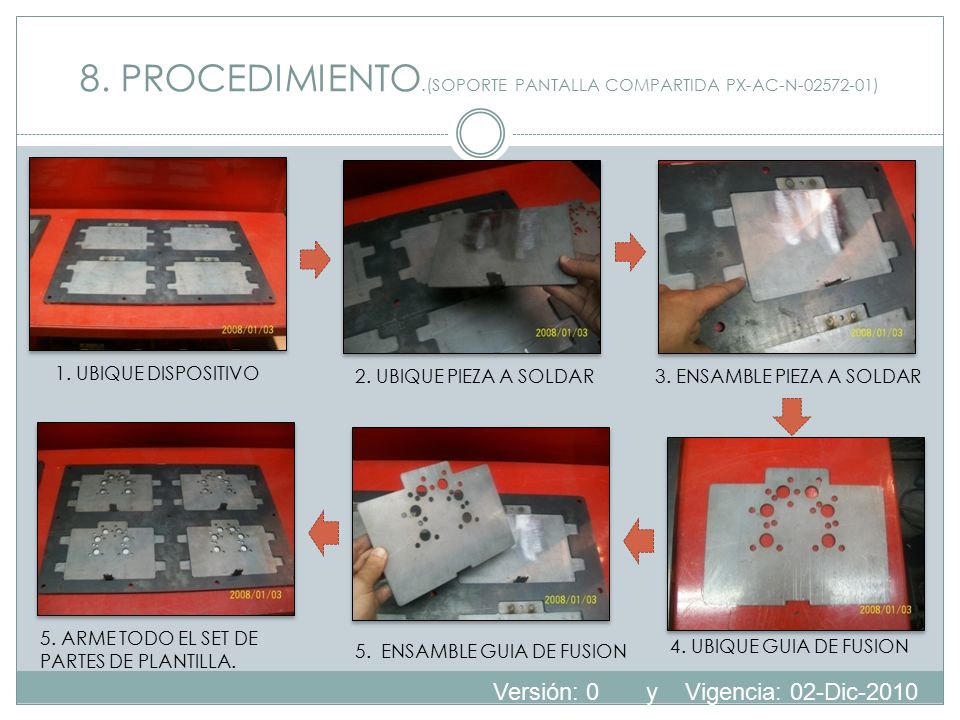

9 8. PROCEDIMIENTO.(SOPORTE PANTALLA COMPARTIDA PX-AC-N-02572-01) Versión: 0 y Vigencia: 02-Dic-2010 1. UBIQUE DISPOSITIVO 2. UBIQUE PIEZA A SOLDAR3. ENSAMBLE PIEZA A SOLDAR 4. UBIQUE GUIA DE FUSION 5. ENSAMBLE GUIA DE FUSION 5. ARME TODO EL SET DE PARTES DE PLANTILLA.

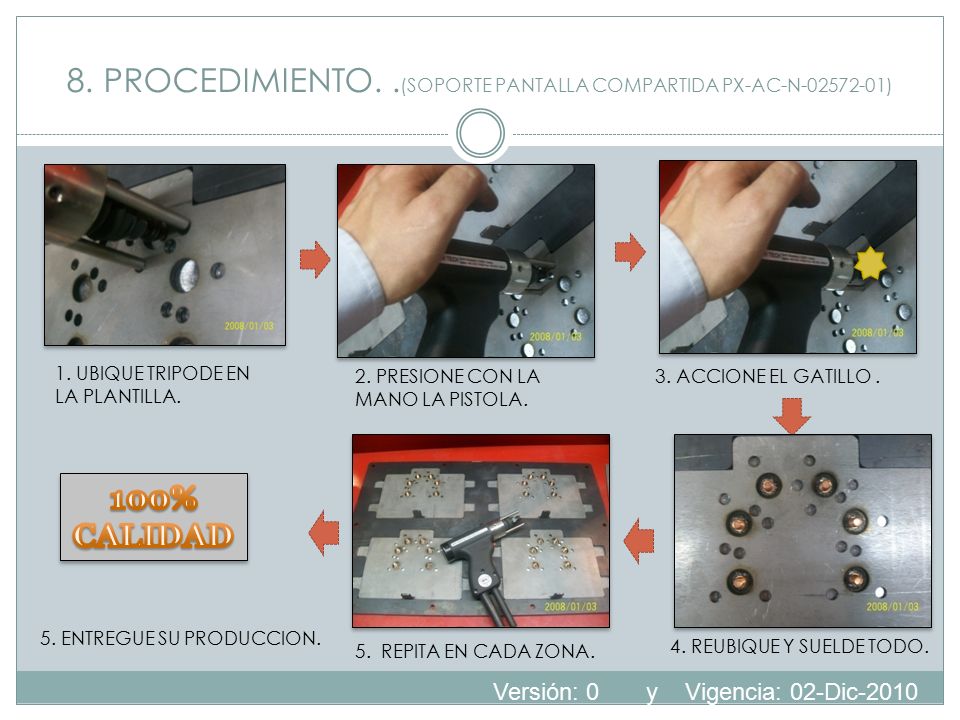

10 8. PROCEDIMIENTO.. (SOPORTE PANTALLA COMPARTIDA PX-AC-N-02572-01) Versión: 0 y Vigencia: 02-Dic-2010 1. UBIQUE TRIPODE EN LA PLANTILLA. 2. PRESIONE CON LA MANO LA PISTOLA. 3. ACCIONE EL GATILLO. 4. REUBIQUE Y SUELDE TODO. 5. REPITA EN CADA ZONA. 5. ENTREGUE SU PRODUCCION.

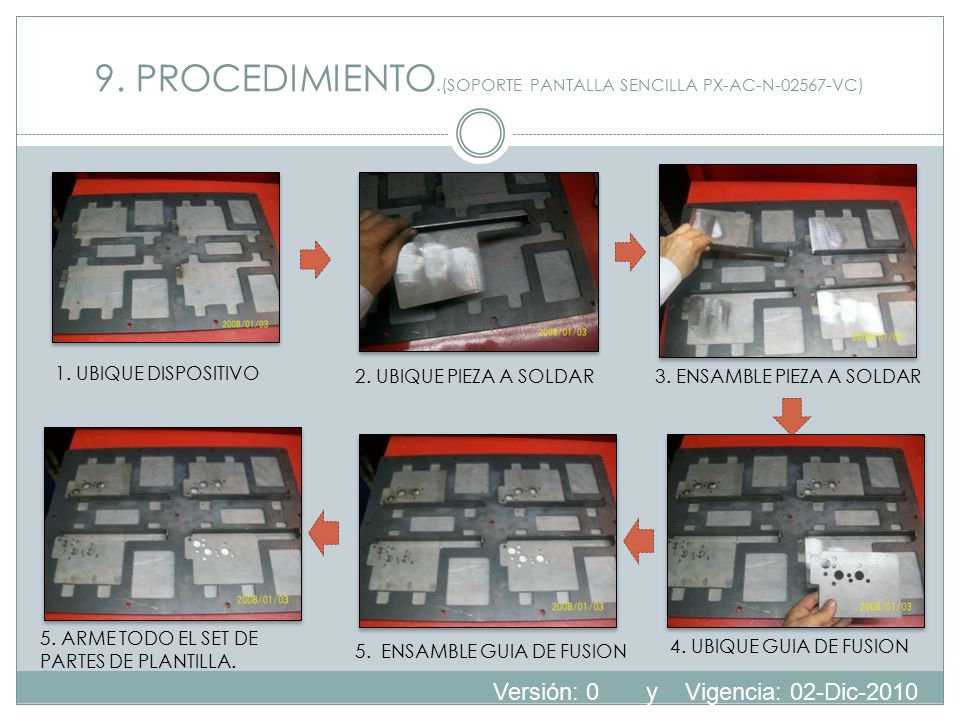

11 9. PROCEDIMIENTO.(SOPORTE PANTALLA SENCILLA PX-AC-N-02567-VC) Versión: 0 y Vigencia: 02-Dic-2010 1. UBIQUE DISPOSITIVO 2. UBIQUE PIEZA A SOLDAR3. ENSAMBLE PIEZA A SOLDAR 4. UBIQUE GUIA DE FUSION 5. ENSAMBLE GUIA DE FUSION 5. ARME TODO EL SET DE PARTES DE PLANTILLA.

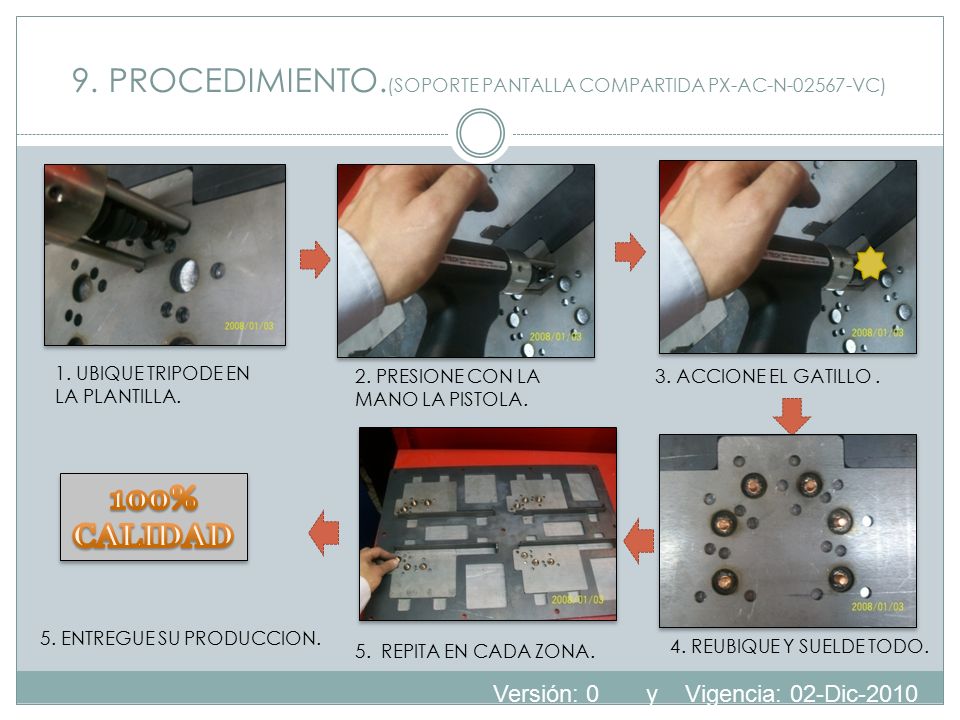

12 9. PROCEDIMIENTO. (SOPORTE PANTALLA COMPARTIDA PX-AC-N-02567-VC) Versión: 0 y Vigencia: 02-Dic-2010 1. UBIQUE TRIPODE EN LA PLANTILLA. 2. PRESIONE CON LA MANO LA PISTOLA. 3. ACCIONE EL GATILLO. 4. REUBIQUE Y SUELDE TODO. 5. REPITA EN CADA ZONA. 5. ENTREGUE SU PRODUCCION.

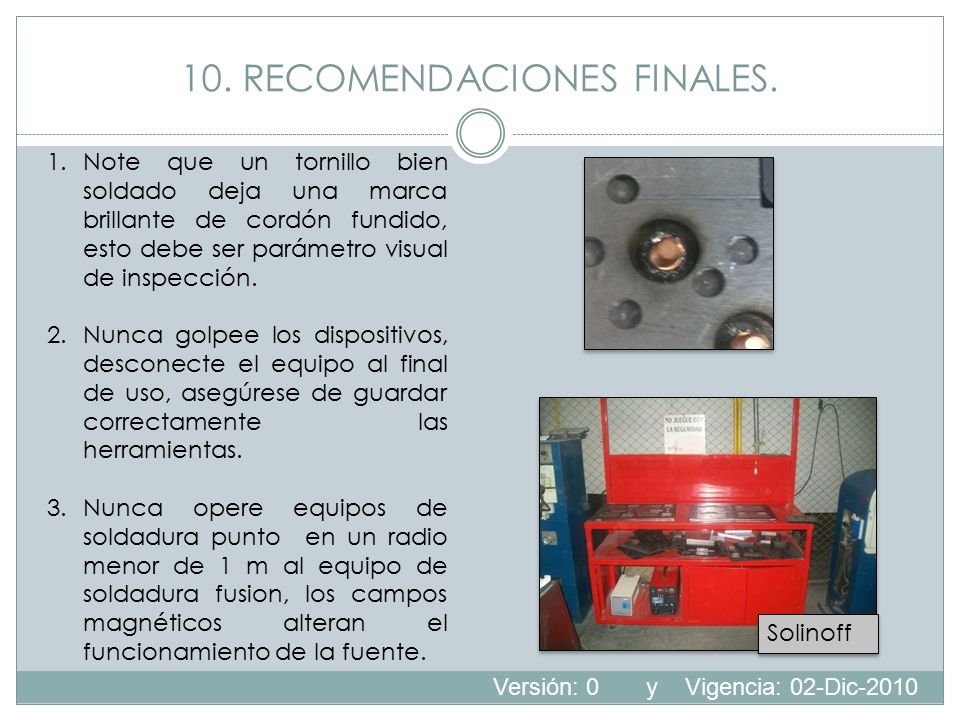

13 10. RECOMENDACIONES FINALES. Versión: 0 y Vigencia: 02-Dic-2010 1.Note que un tornillo bien soldado deja una marca brillante de cordón fundido, esto debe ser parámetro visual de inspección. 2.Nunca golpee los dispositivos, desconecte el equipo al final de uso, asegúrese de guardar correctamente las herramientas. 3.Nunca opere equipos de soldadura punto en un radio menor de 1 m al equipo de soldadura fusion, los campos magnéticos alteran el funcionamiento de la fuente. Solinoff

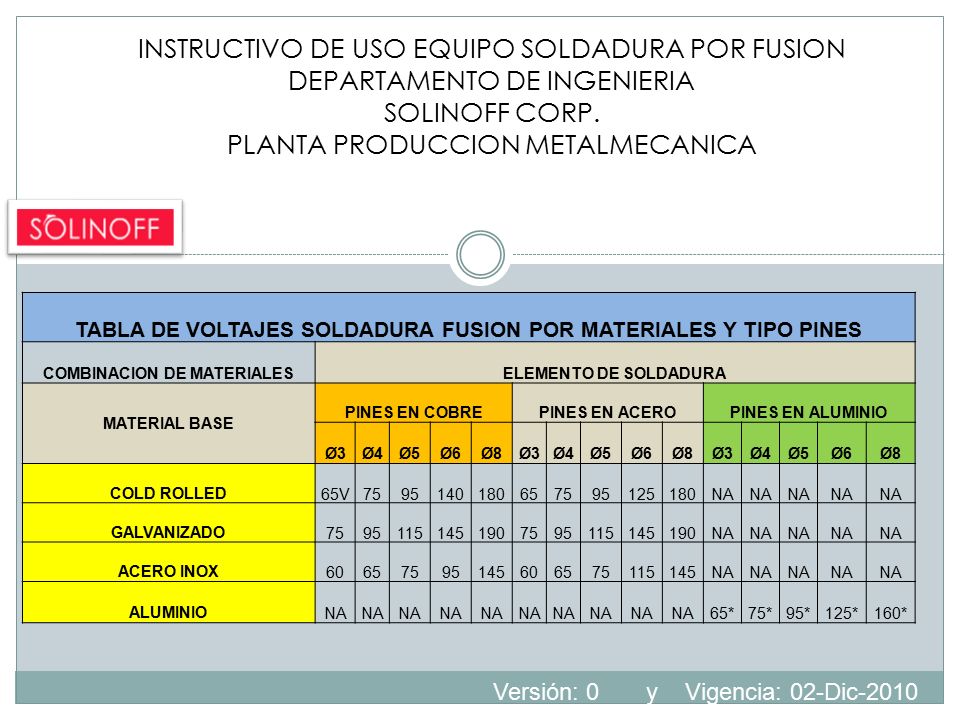

14 INSTRUCTIVO DE USO EQUIPO SOLDADURA POR FUSION DEPARTAMENTO DE INGENIERIA SOLINOFF CORP. PLANTA PRODUCCION METALMECANICA Versión: 0 y Vigencia: 02-Dic-2010 TABLA DE VOLTAJES SOLDADURA FUSION POR MATERIALES Y TIPO PINES COMBINACION DE MATERIALESELEMENTO DE SOLDADURA MATERIAL BASE PINES EN COBREPINES EN ACEROPINES EN ALUMINIO Ø3Ø4Ø5Ø6Ø8Ø3Ø4Ø5Ø6Ø8Ø3Ø4Ø5Ø6Ø8 COLD ROLLED65V7595140180657595125180NA GALVANIZADO75951151451907595115145190NA ACERO INOX60657595145606575115145NA ALUMINIONA 65*75*95*125*160*
