LOS METALES NO FERROSOS

Presentación del tema: "LOS METALES NO FERROSOS"— Transcripción de la presentación:

1 LOS METALES NO FERROSOS
RESUMEN DE LA UNIDAD

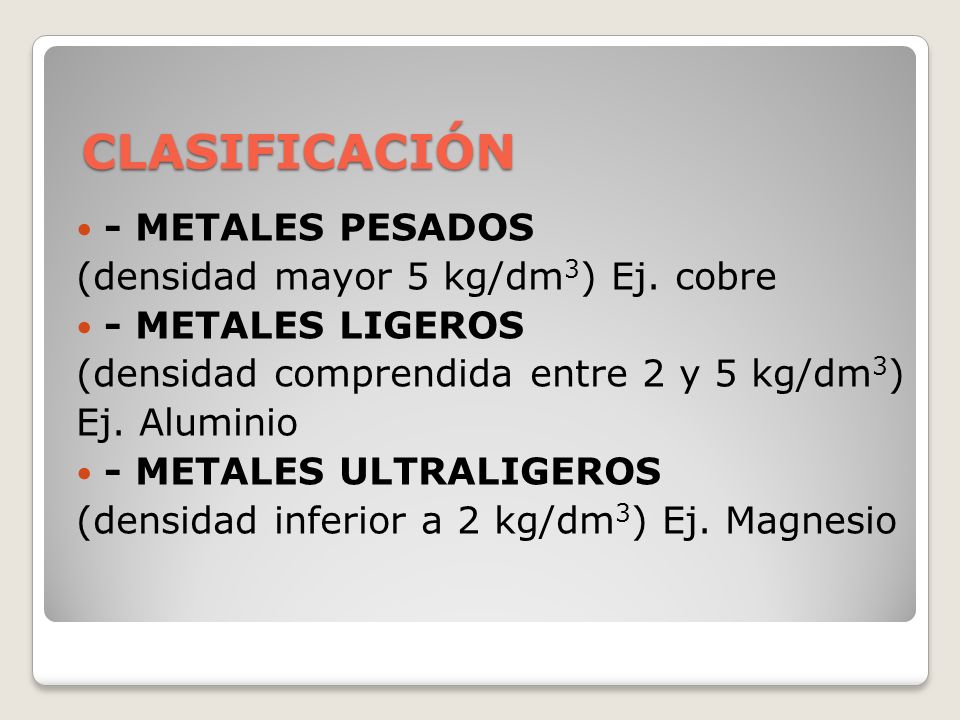

2 CLASIFICACIÓN - METALES PESADOS (densidad mayor 5 kg/dm3) Ej. cobre
- METALES LIGEROS (densidad comprendida entre 2 y 5 kg/dm3) Ej. Aluminio - METALES ULTRALIGEROS (densidad inferior a 2 kg/dm3) Ej. Magnesio

3 CLASIFICACIÓN - METALES PESADOS (densidad mayor 5 kg/dm3) Ej. cobre
- METALES LIGEROS (densidad comprendida entre 2 y 5 kg/dm3) Ej. Aluminio - METALES ULTRALIGEROS (densidad inferior a 2 kg/dm3) Ej. Magnesio

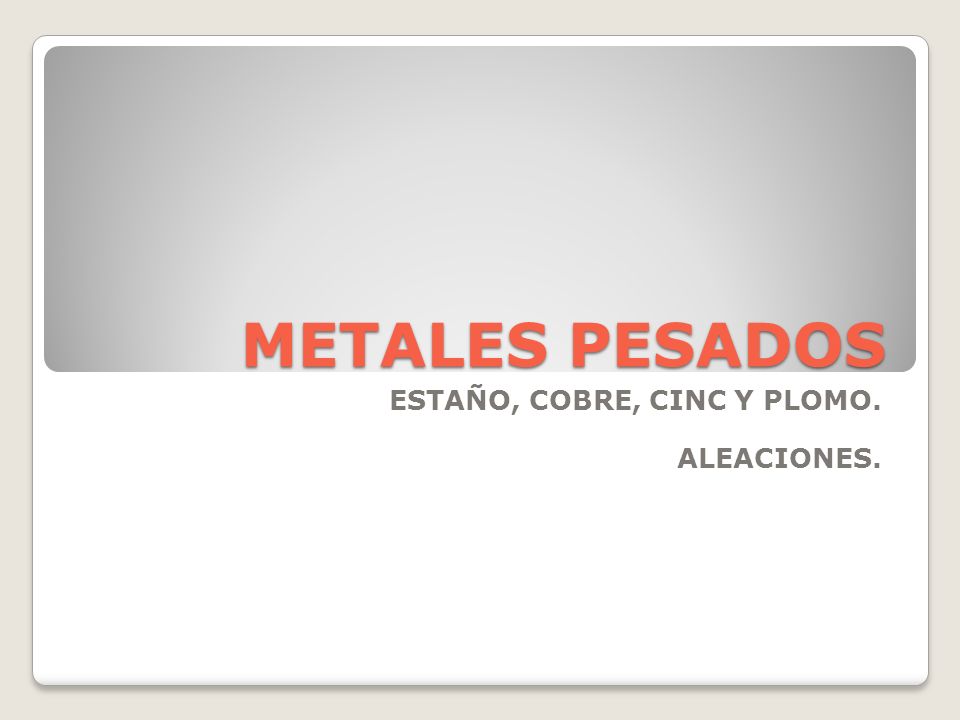

4 ESTAÑO, COBRE, CINC Y PLOMO. ALEACIONES.
METALES PESADOS ESTAÑO, COBRE, CINC Y PLOMO. ALEACIONES.

5 EL ESTAÑO MINERALES CARACTERÍSTICAS APLICACIONES

6 MINERALES Casiterita EL ESTAÑO

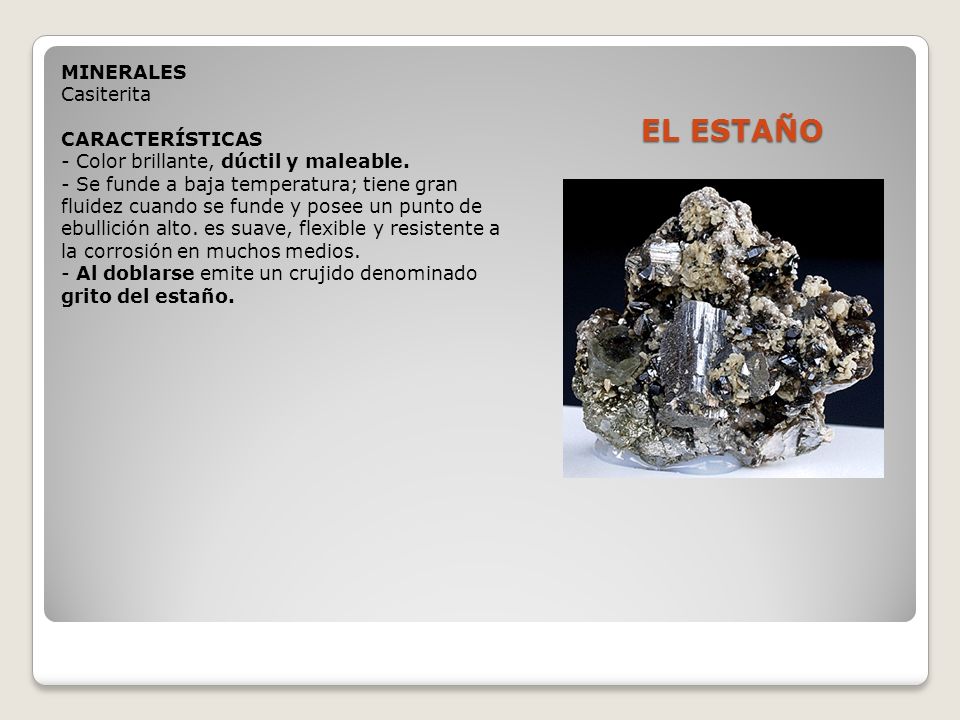

7 EL ESTAÑO MINERALES Casiterita CARACTERÍSTICAS
- Color brillante, dúctil y maleable. - Se funde a baja temperatura; tiene gran fluidez cuando se funde y posee un punto de ebullición alto. es suave, flexible y resistente a la corrosión en muchos medios. - Al doblarse emite un crujido denominado grito del estaño. EL ESTAÑO

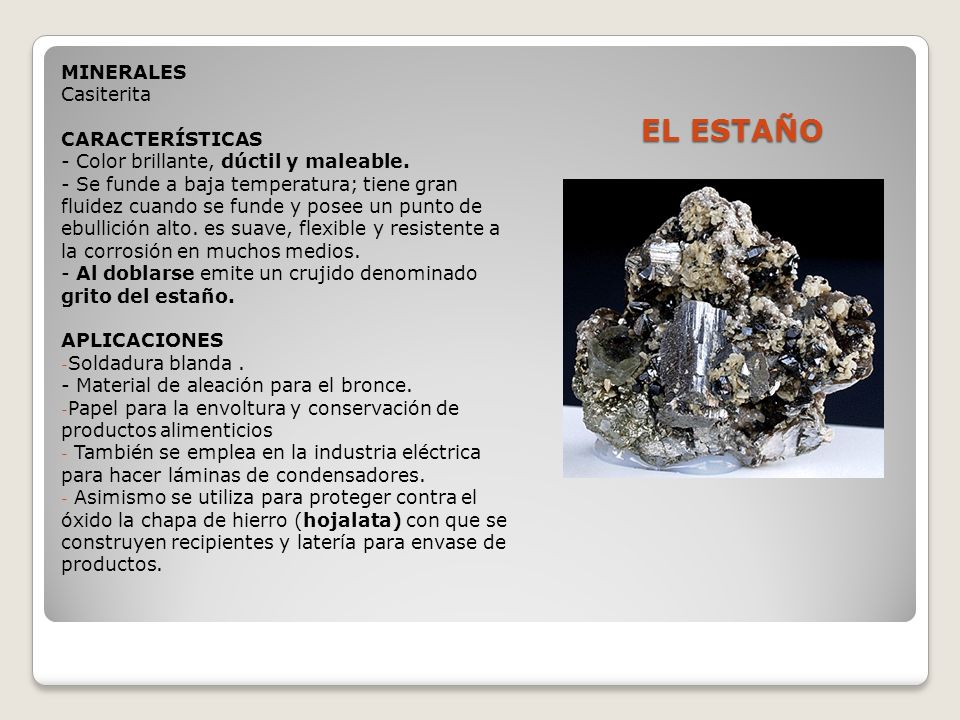

8 EL ESTAÑO MINERALES Casiterita CARACTERÍSTICAS
- Color brillante, dúctil y maleable. - Se funde a baja temperatura; tiene gran fluidez cuando se funde y posee un punto de ebullición alto. es suave, flexible y resistente a la corrosión en muchos medios. - Al doblarse emite un crujido denominado grito del estaño. APLICACIONES Soldadura blanda . - Material de aleación para el bronce. Papel para la envoltura y conservación de productos alimenticios También se emplea en la industria eléctrica para hacer láminas de condensadores. Asimismo se utiliza para proteger contra el óxido la chapa de hierro (hojalata) con que se construyen recipientes y latería para envase de productos. EL ESTAÑO

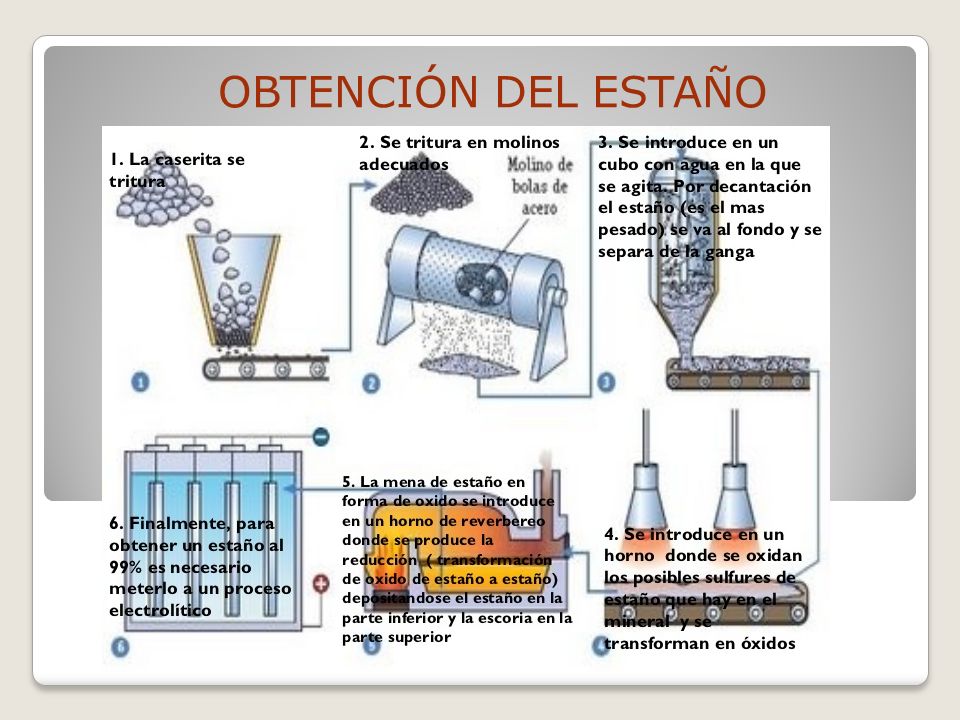

9 OBTENCIÓN DEL ESTAÑO

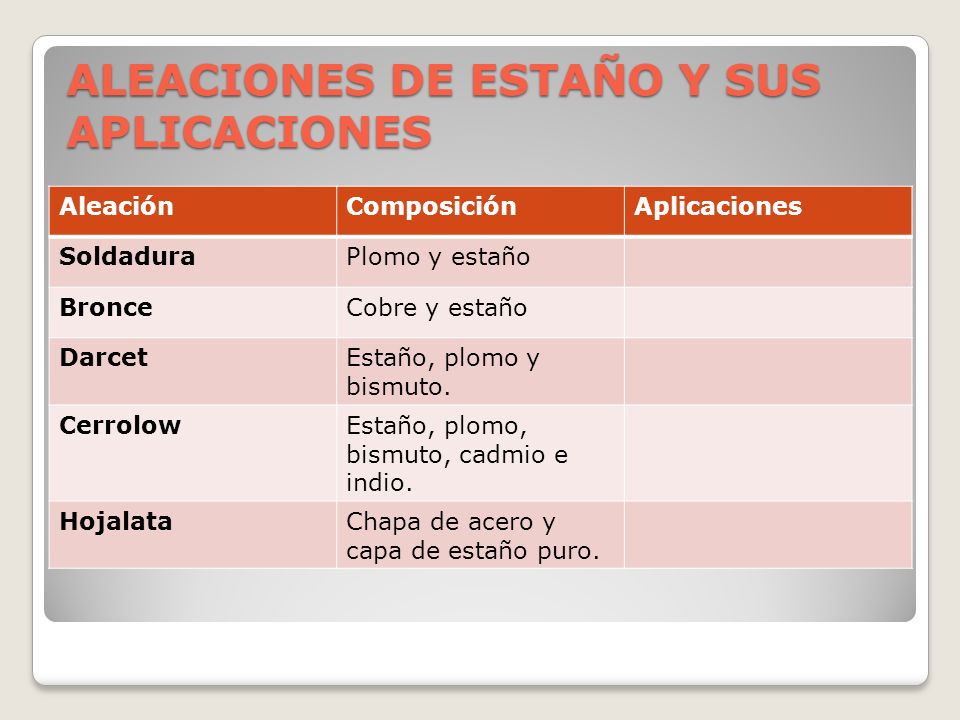

10 ALEACIONES DE ESTAÑO Y SUS APLICACIONES
Aleación Composición Aplicaciones Soldadura Bronce Darcet Cerrolow Hojalata

11 ALEACIONES DE ESTAÑO Y SUS APLICACIONES
Aleación Composición Aplicaciones Soldadura Plomo y estaño Bronce Cobre y estaño Darcet Estaño, plomo y bismuto. Cerrolow Estaño, plomo, bismuto, cadmio e indio. Hojalata Chapa de acero y capa de estaño puro.

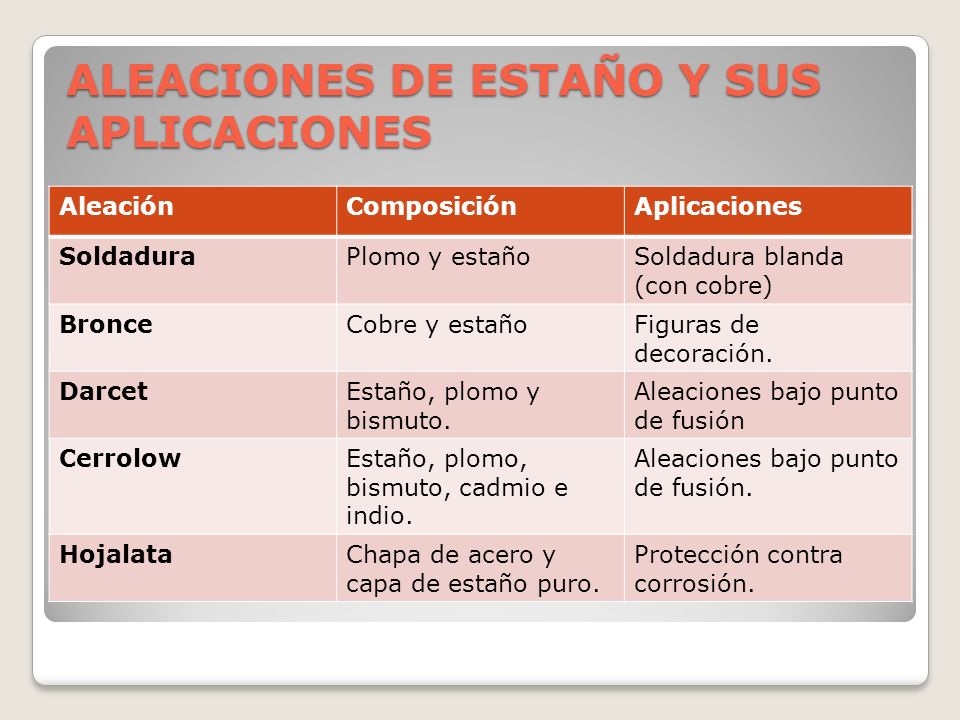

12 ALEACIONES DE ESTAÑO Y SUS APLICACIONES
Aleación Composición Aplicaciones Soldadura Plomo y estaño Soldadura blanda (con cobre) Bronce Cobre y estaño Figuras de decoración. Darcet Estaño, plomo y bismuto. Aleaciones bajo punto de fusión Cerrolow Estaño, plomo, bismuto, cadmio e indio. Aleaciones bajo punto de fusión. Hojalata Chapa de acero y capa de estaño puro. Protección contra corrosión.

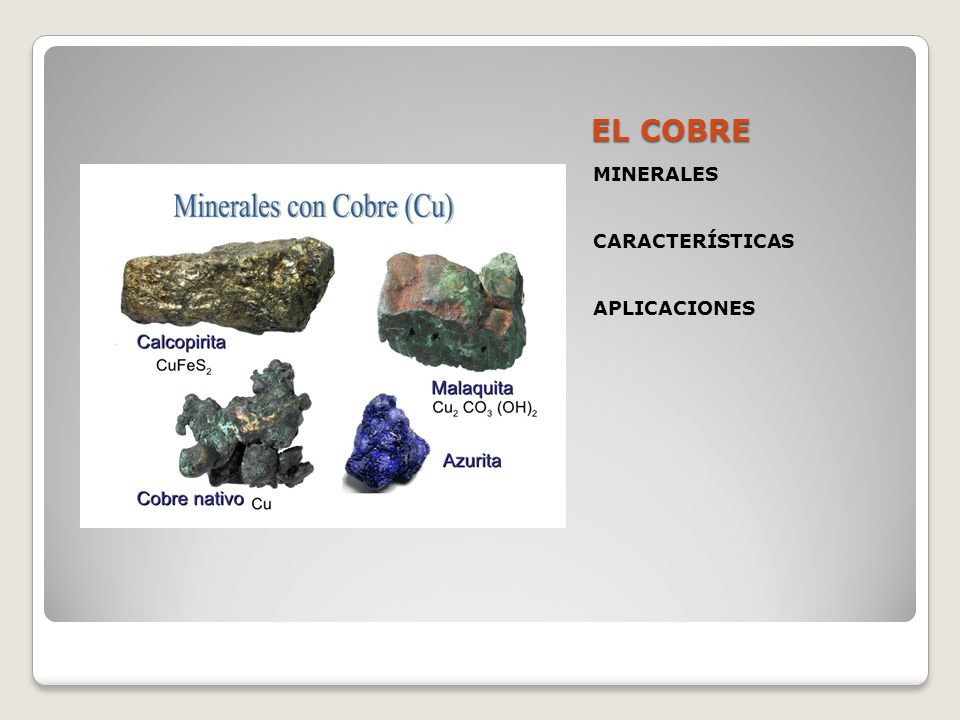

13 EL COBRE MINERALES CARACTERÍSTICAS APLICACIONES

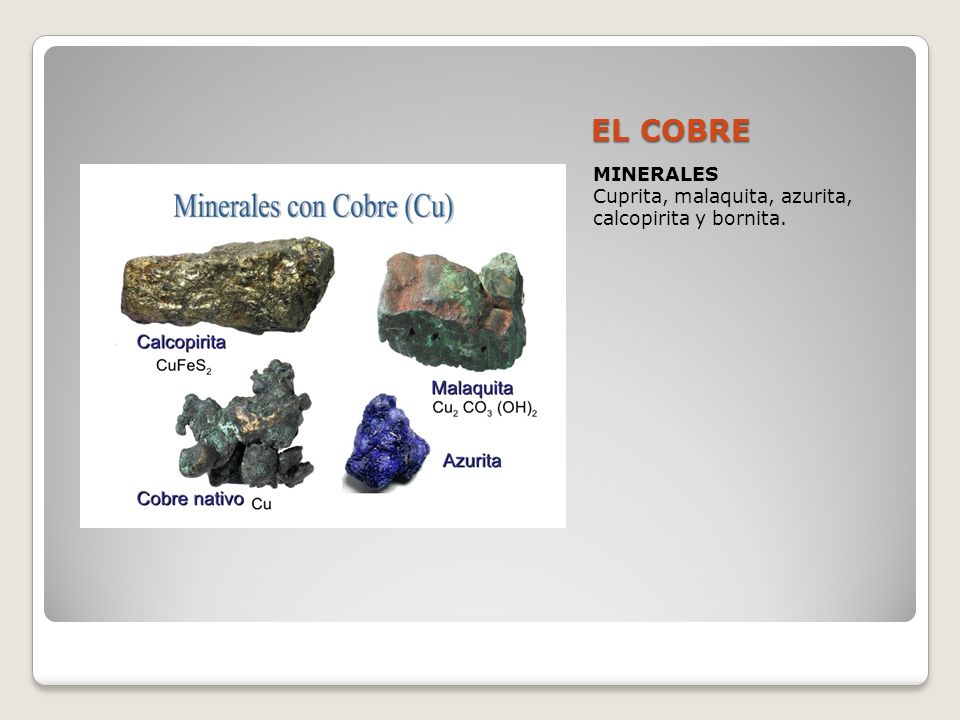

14 EL COBRE MINERALES Cuprita, malaquita, azurita, calcopirita y bornita.

15 EL COBRE MINERALES Cuprita, malaquita, azurita, calcopirita y bornita.
CARACTERÍSTICAS Color rojizo y con tonalidades brillantes Es maleable, dúctil y un buen conductor.

16 EL COBRE: EL COBRE MINERALES
Cuprita, malaquita, azurita, calcopirita y bornita. CARACTERÍSTICAS Color rojizo y con tonalidades brillantes Es maleable, dúctil y un buen conductor. APLICACIONES - Se ha convertido en el material más usado en la elaboración de muchos componentes eléctricos y electrónicos. - Tuberías.

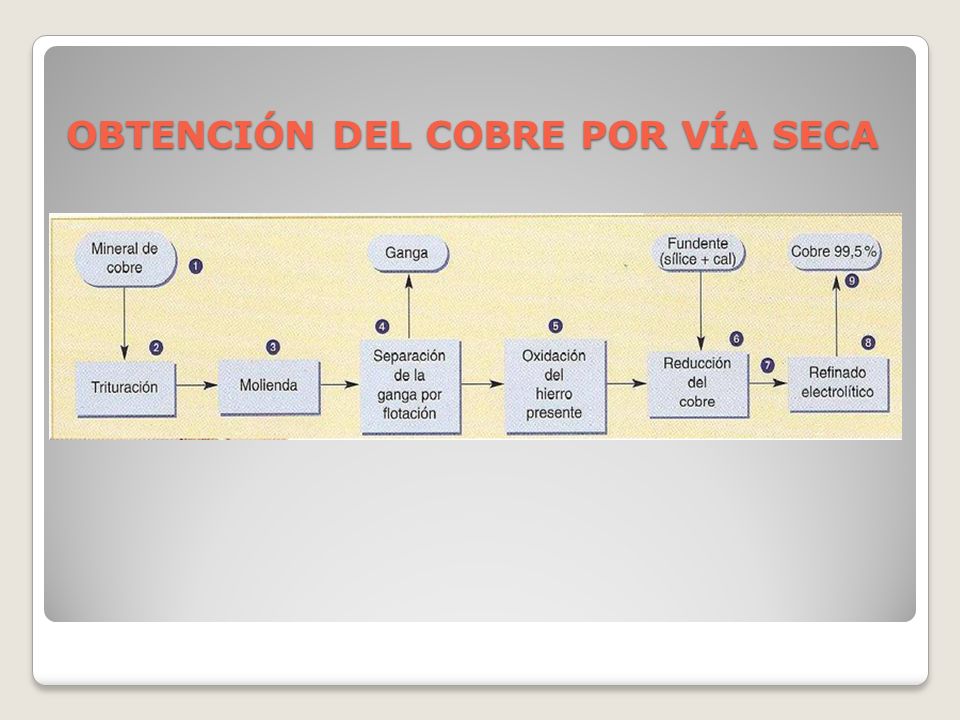

17 OBTENCIÓN DEL COBRE POR VÍA SECA

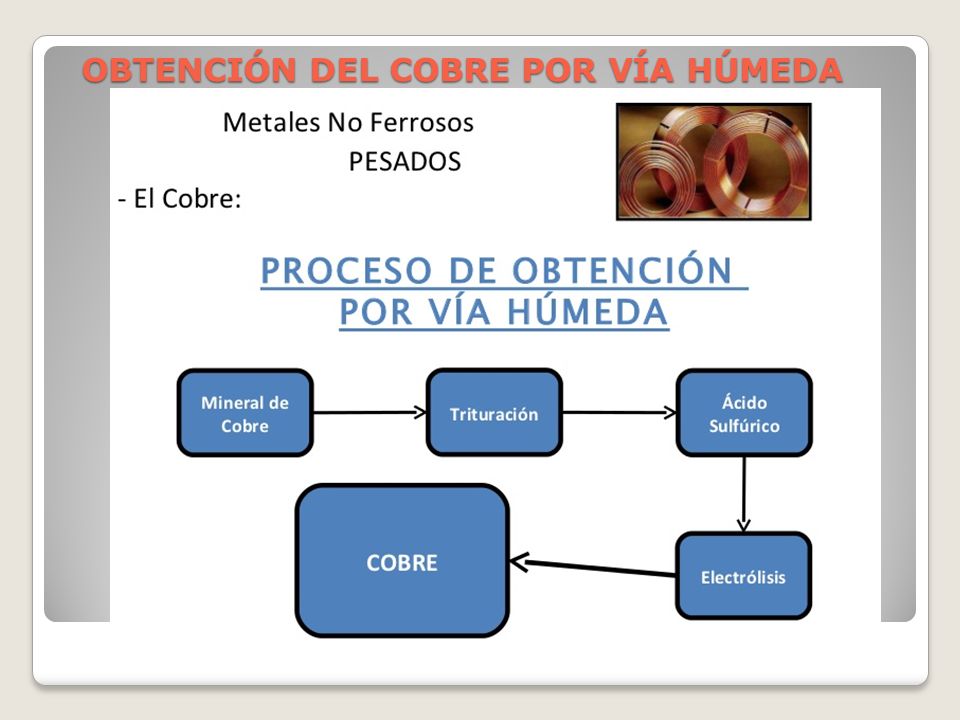

18 OBTENCIÓN DEL COBRE POR VÍA HÚMEDA

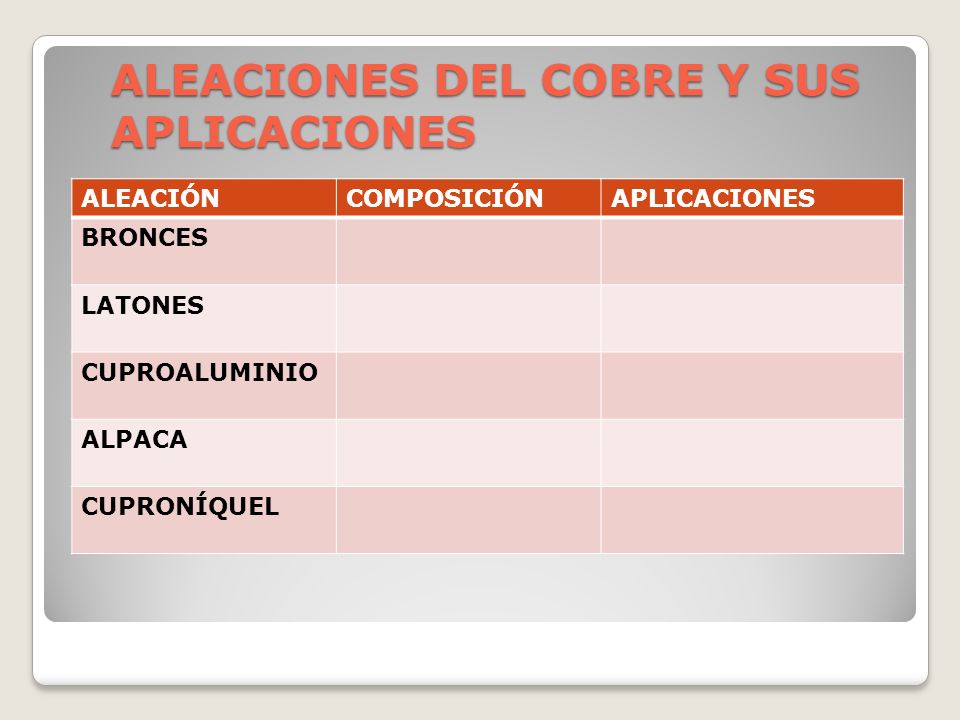

19 ALEACIONES DEL COBRE Y SUS APLICACIONES
ALEACIÓN COMPOSICIÓN APLICACIONES BRONCES LATONES CUPROALUMINIO ALPACA CUPRONÍQUEL

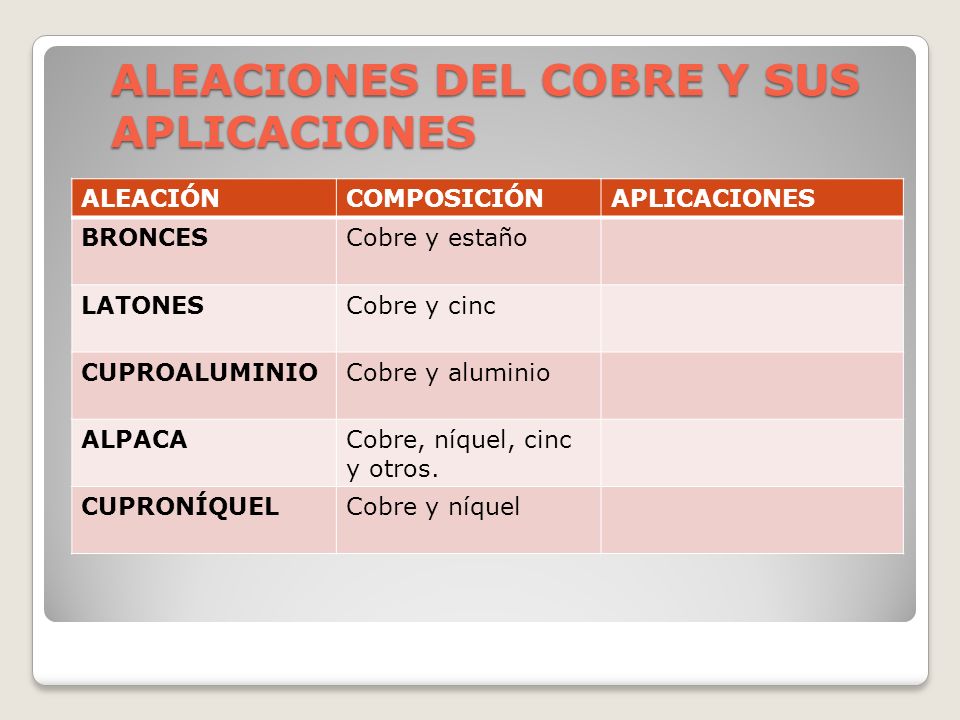

20 ALEACIONES DEL COBRE Y SUS APLICACIONES
ALEACIÓN COMPOSICIÓN APLICACIONES BRONCES Cobre y estaño LATONES Cobre y cinc CUPROALUMINIO Cobre y aluminio ALPACA Cobre, níquel, cinc y otros. CUPRONÍQUEL Cobre y níquel

21 ALEACIONES DEL COBRE Y SUS APLICACIONES
ALEACIÓN COMPOSICIÓN APLICACIONES BRONCES Cobre y estaño Engranajes, campanas, esculturas, etc. LATONES Cobre y cinc Tornillería, grifos, tuercas y tornillos. CUPROALUMINIO Cobre y aluminio Hélices de barco, turbinas, etc. ALPACA Cobre, níquel, cinc y otros. Joyería barata, cubiertos, etc. CUPRONÍQUEL Cobre y níquel Monedas y contactos eléctricos.

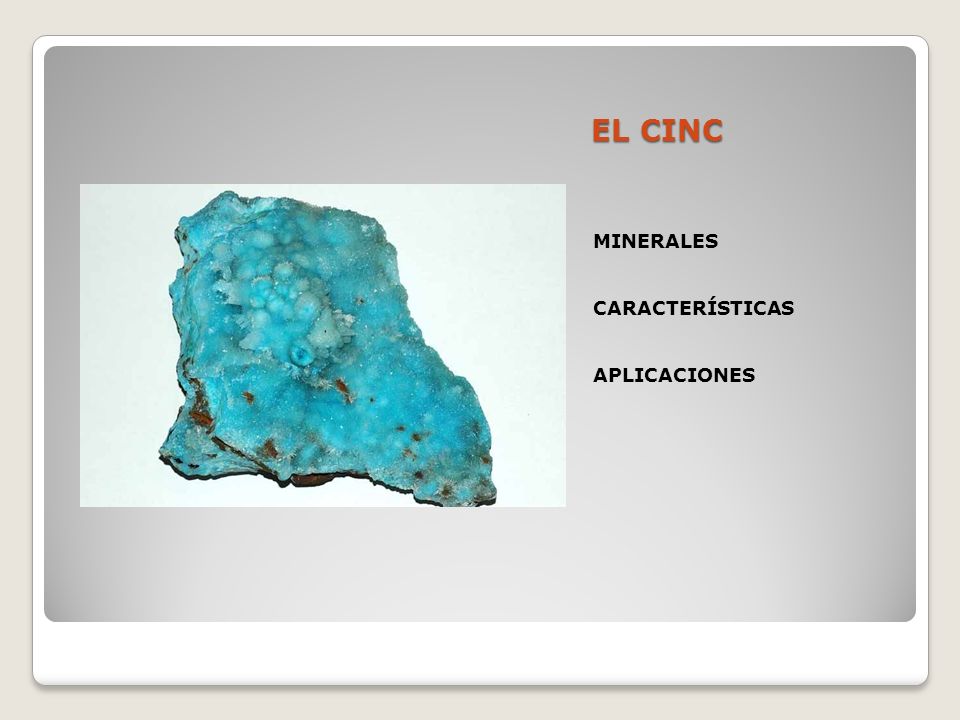

22 EL CINC MINERALES CARACTERÍSTICAS APLICACIONES

23 EL CINC MINERALES Blenda y Calamina.

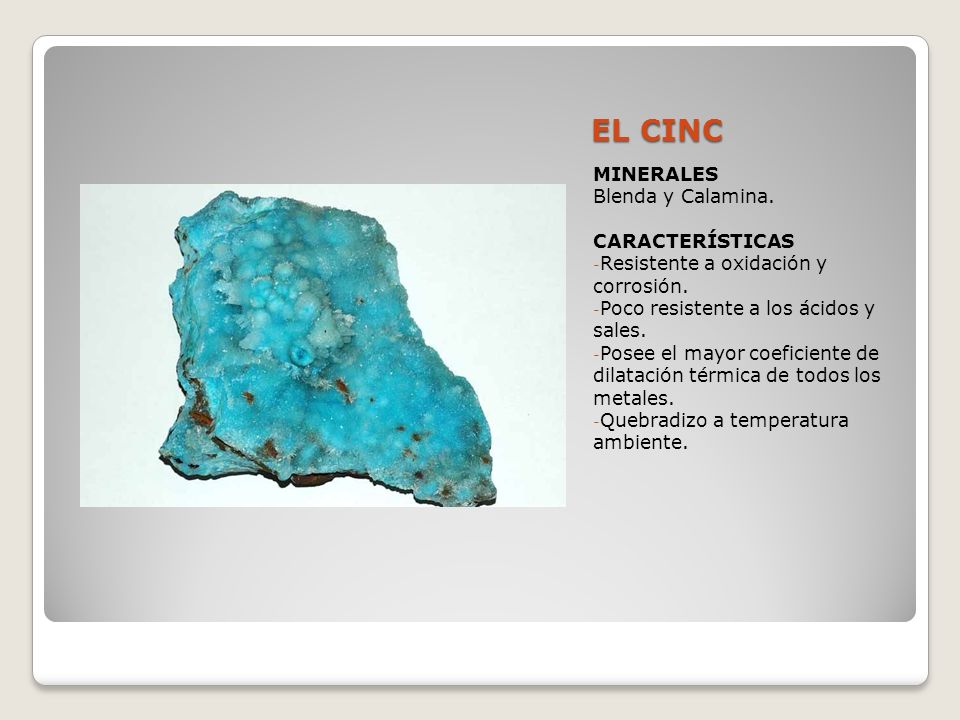

24 EL CINC MINERALES Blenda y Calamina. CARACTERÍSTICAS
Resistente a oxidación y corrosión. Poco resistente a los ácidos y sales. Posee el mayor coeficiente de dilatación térmica de todos los metales. Quebradizo a temperatura ambiente.

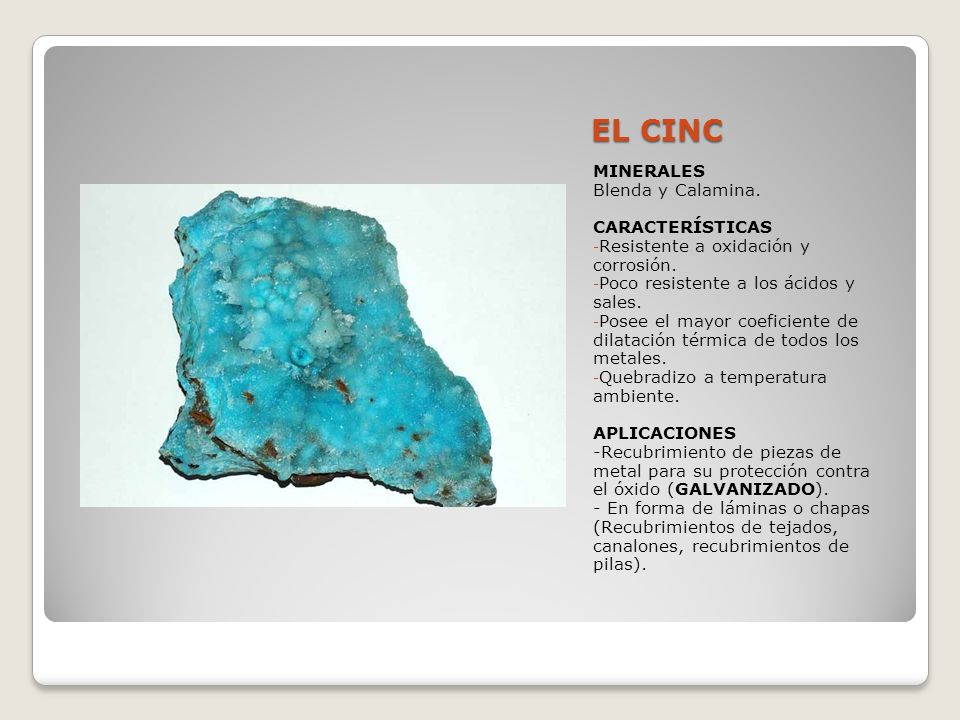

25 EL CINC MINERALES Blenda y Calamina. CARACTERÍSTICAS
Resistente a oxidación y corrosión. Poco resistente a los ácidos y sales. Posee el mayor coeficiente de dilatación térmica de todos los metales. Quebradizo a temperatura ambiente. APLICACIONES -Recubrimiento de piezas de metal para su protección contra el óxido (GALVANIZADO). - En forma de láminas o chapas (Recubrimientos de tejados, canalones, recubrimientos de pilas).

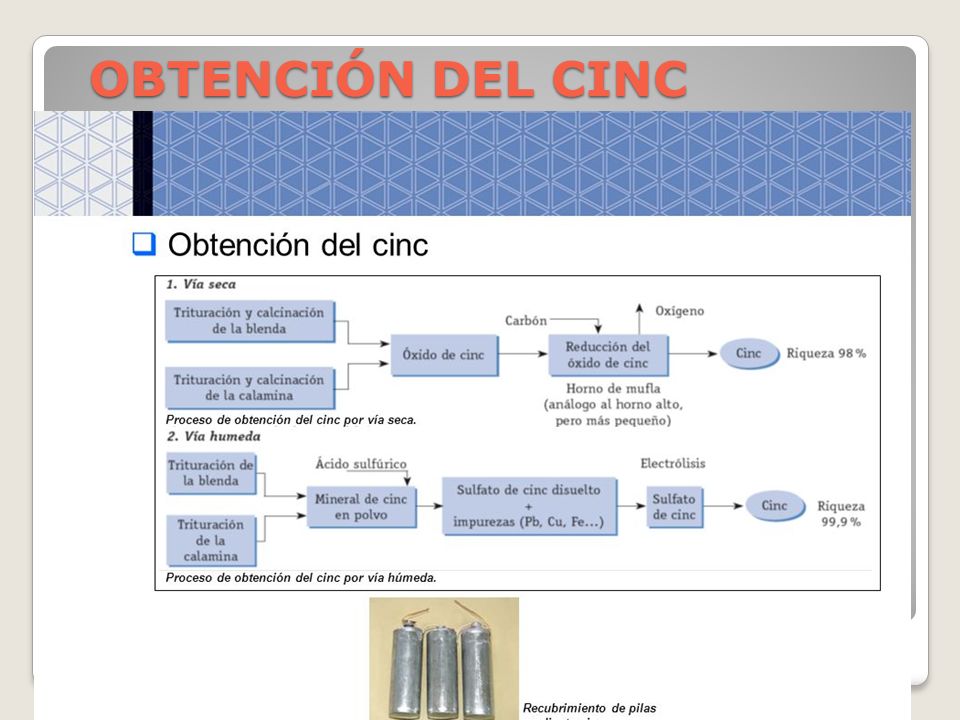

26 OBTENCIÓN DEL CINC

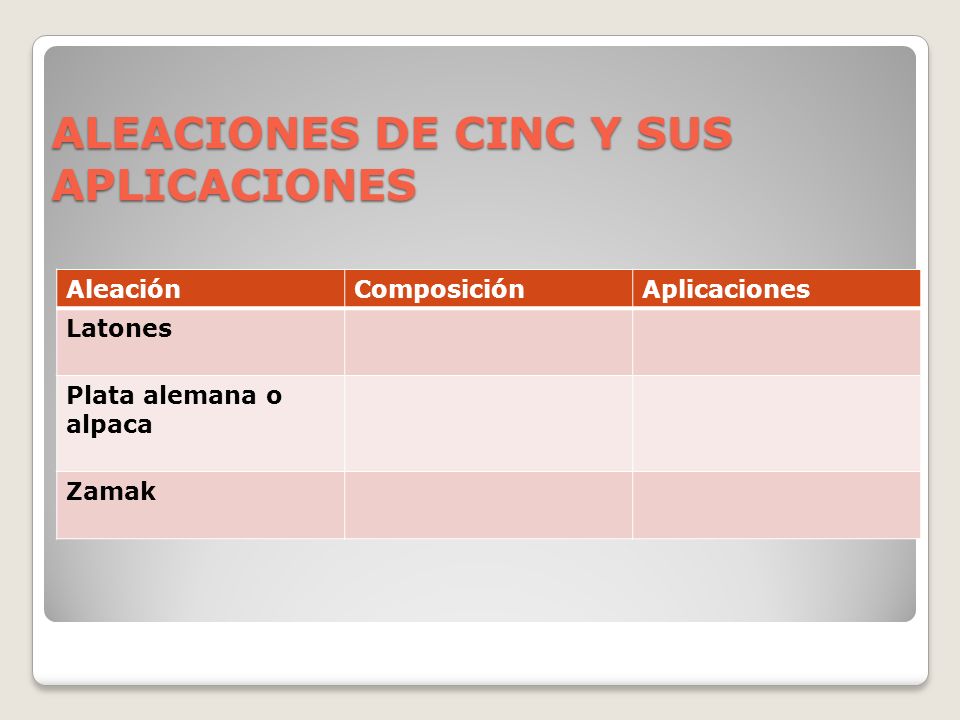

27 ALEACIONES DE CINC Y SUS APLICACIONES
Aleación Composición Aplicaciones Latones Plata alemana o alpaca Zamak

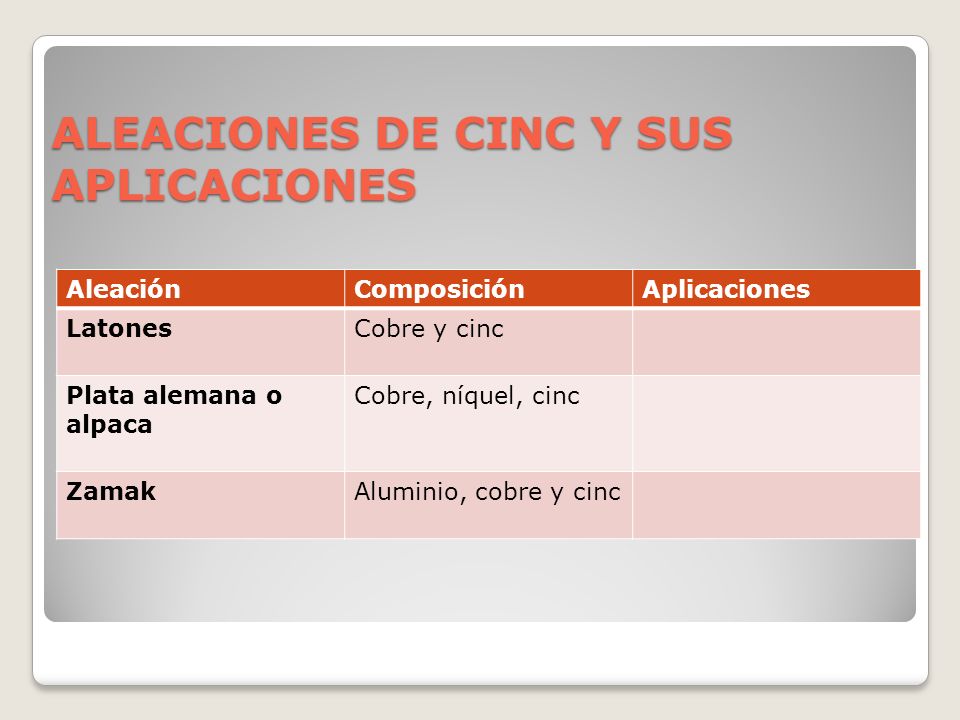

28 ALEACIONES DE CINC Y SUS APLICACIONES
Aleación Composición Aplicaciones Latones Cobre y cinc Plata alemana o alpaca Cobre, níquel, cinc Zamak Aluminio, cobre y cinc

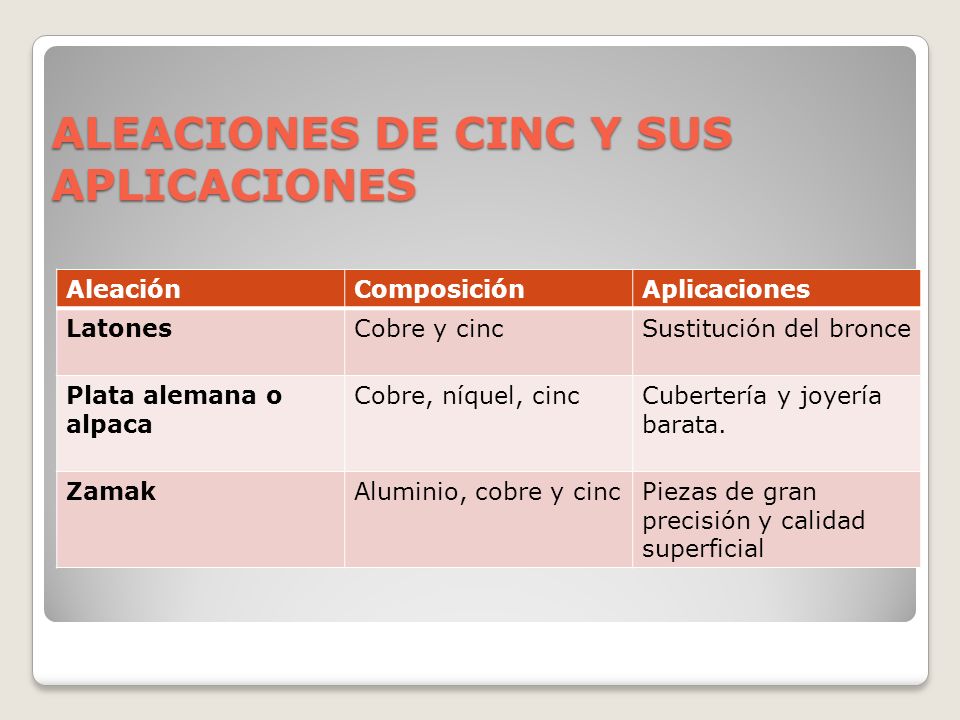

29 ALEACIONES DE CINC Y SUS APLICACIONES
Aleación Composición Aplicaciones Latones Cobre y cinc Sustitución del bronce Plata alemana o alpaca Cobre, níquel, cinc Cubertería y joyería barata. Zamak Aluminio, cobre y cinc Piezas de gran precisión y calidad superficial

30 METALES PESADOS EL PLOMO MINERALES CARACTERÍSTICAS APLICACIONES

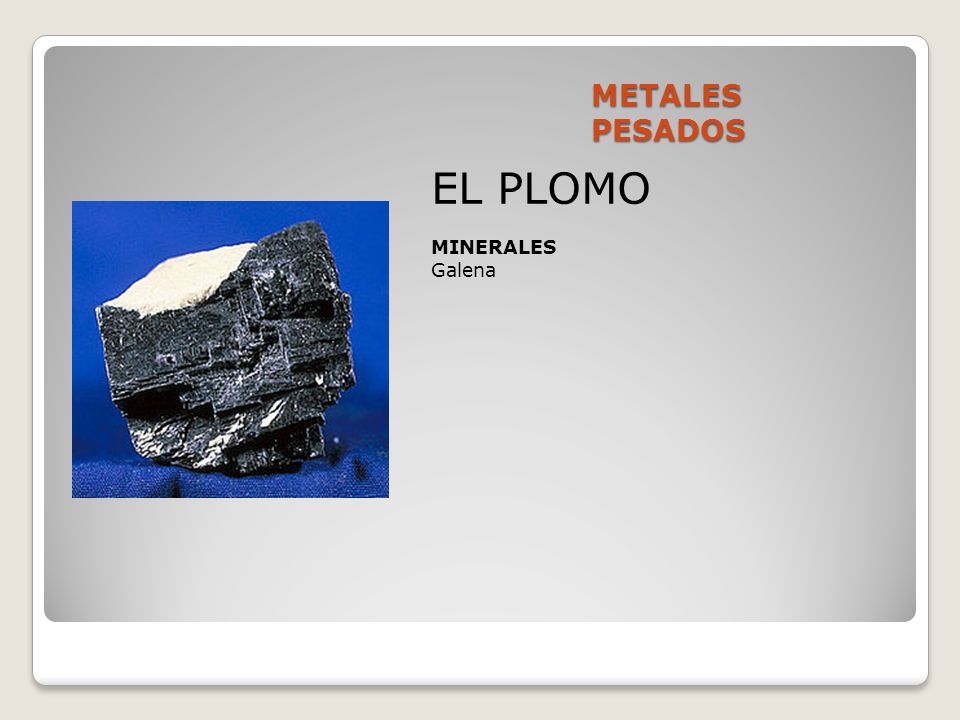

31 METALES PESADOS EL PLOMO MINERALES Galena

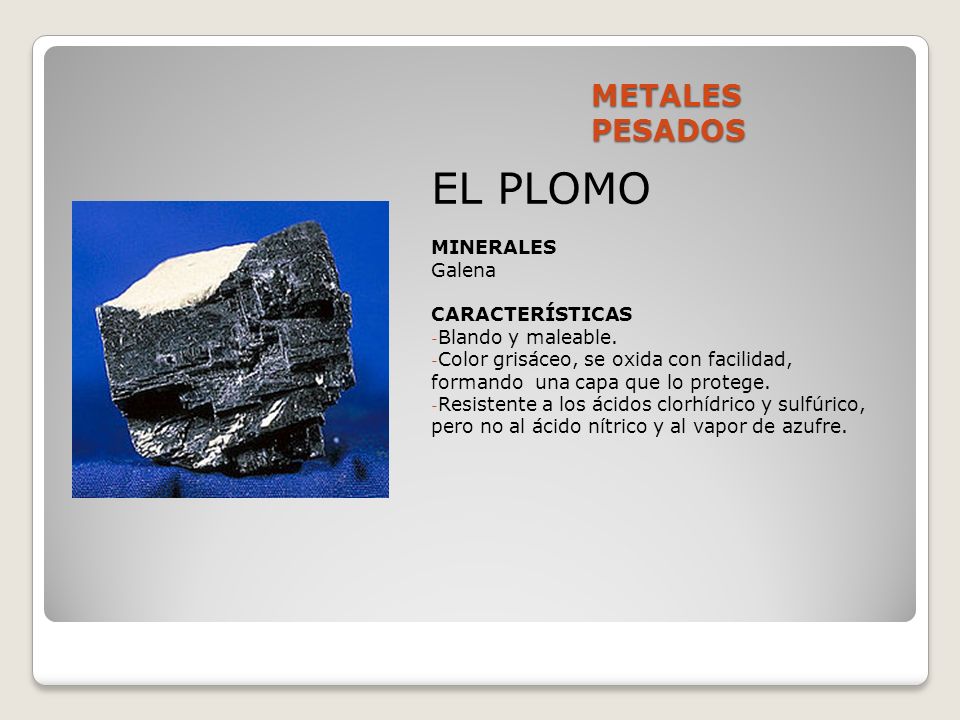

32 EL PLOMO METALES PESADOS MINERALES Galena CARACTERÍSTICAS
Blando y maleable. Color grisáceo, se oxida con facilidad, formando una capa que lo protege. Resistente a los ácidos clorhídrico y sulfúrico, pero no al ácido nítrico y al vapor de azufre.

33 EL PLOMO METALES PESADOS MINERALES Galena CARACTERÍSTICAS
Blando y maleable. Color grisáceo, se oxida con facilidad, formando una capa que lo protege. Resistente a los ácidos clorhídrico y sulfúrico, pero no al ácido nítrico y al vapor de azufre. APLICACIONES Pinturas. Tuberías (en desuso). Soldadura blanda (en forma de aleación). -Recubrimiento de baterías y protección de radiaciones nucleares.

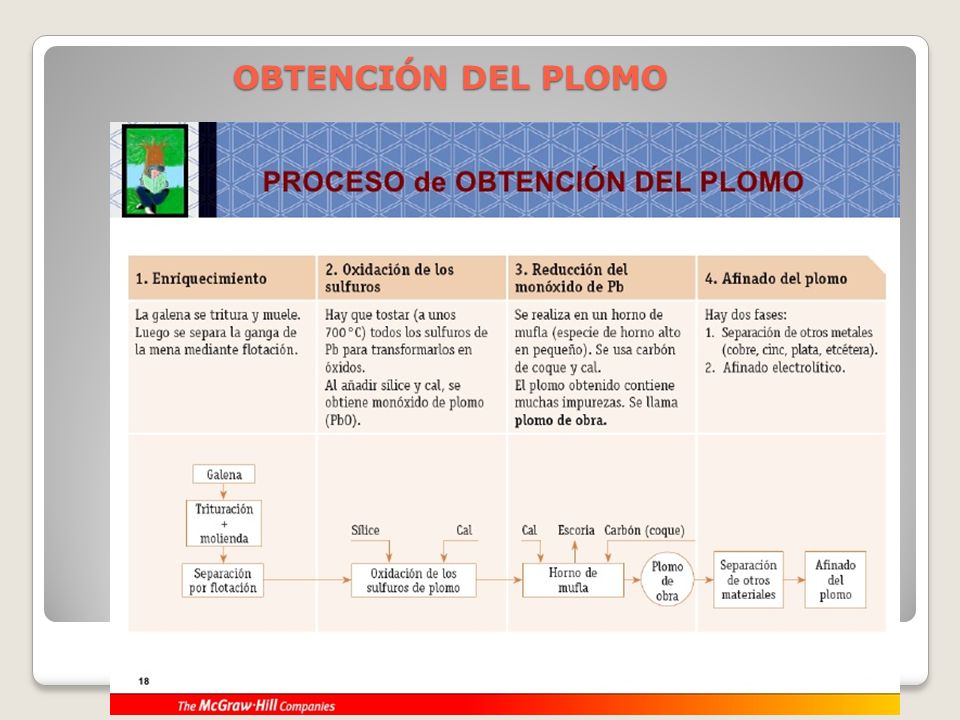

34 OBTENCIÓN DEL PLOMO

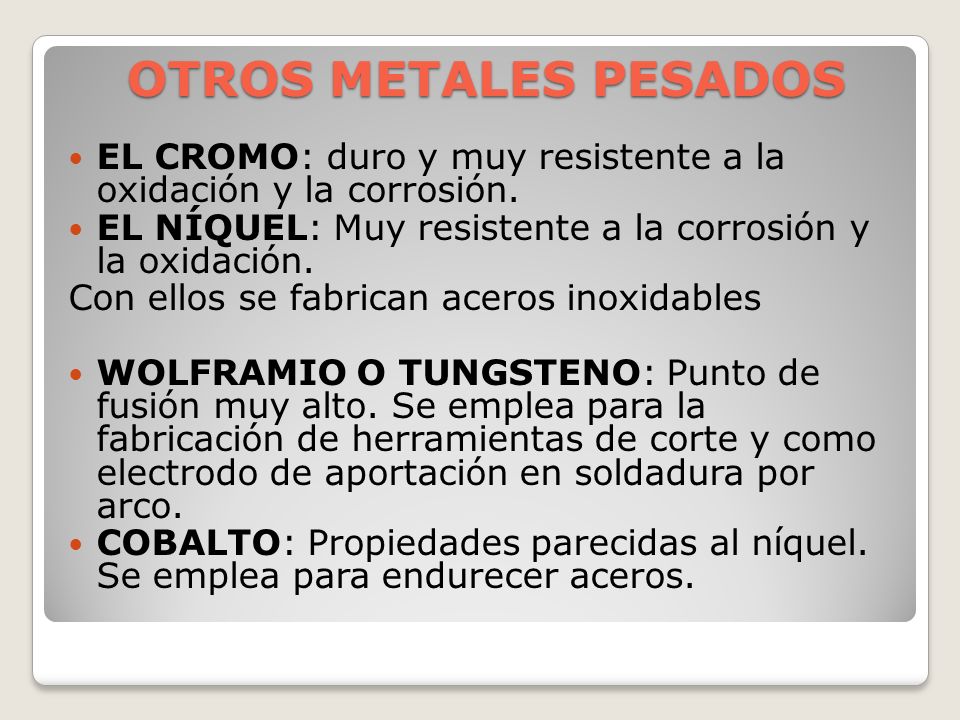

35 OTROS METALES PESADOS EL CROMO: duro y muy resistente a la oxidación y la corrosión. EL NÍQUEL: Muy resistente a la corrosión y la oxidación. Con ellos se fabrican aceros inoxidables WOLFRAMIO O TUNGSTENO: Punto de fusión muy alto. Se emplea para la fabricación de herramientas de corte y como electrodo de aportación en soldadura por arco. COBALTO: Propiedades parecidas al níquel. Se emplea para endurecer aceros.

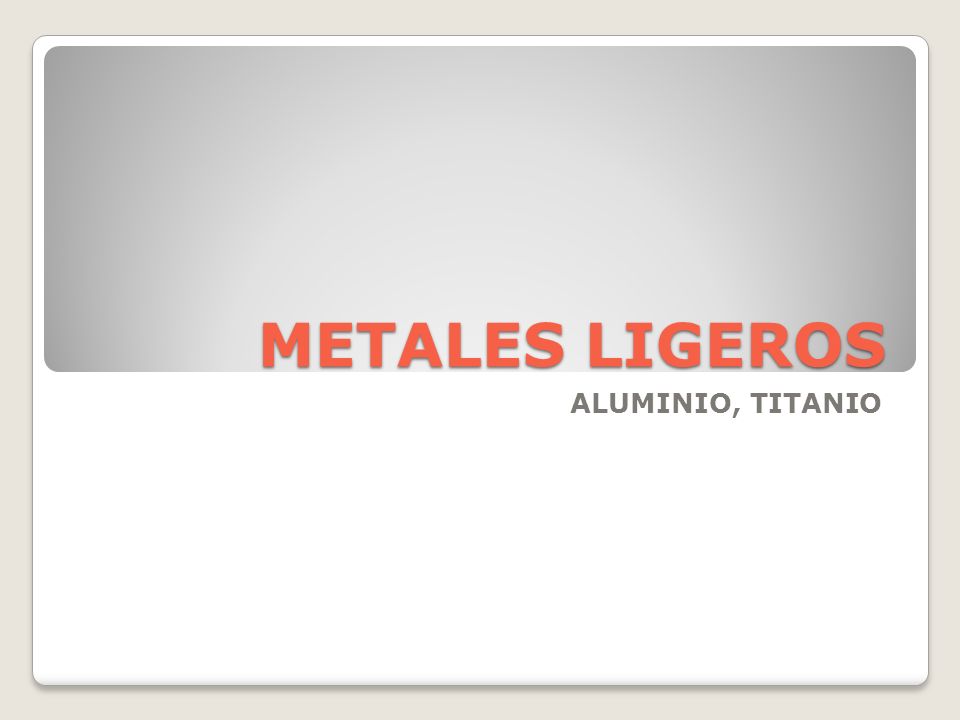

36 METALES LIGEROS ALUMINIO, TITANIO

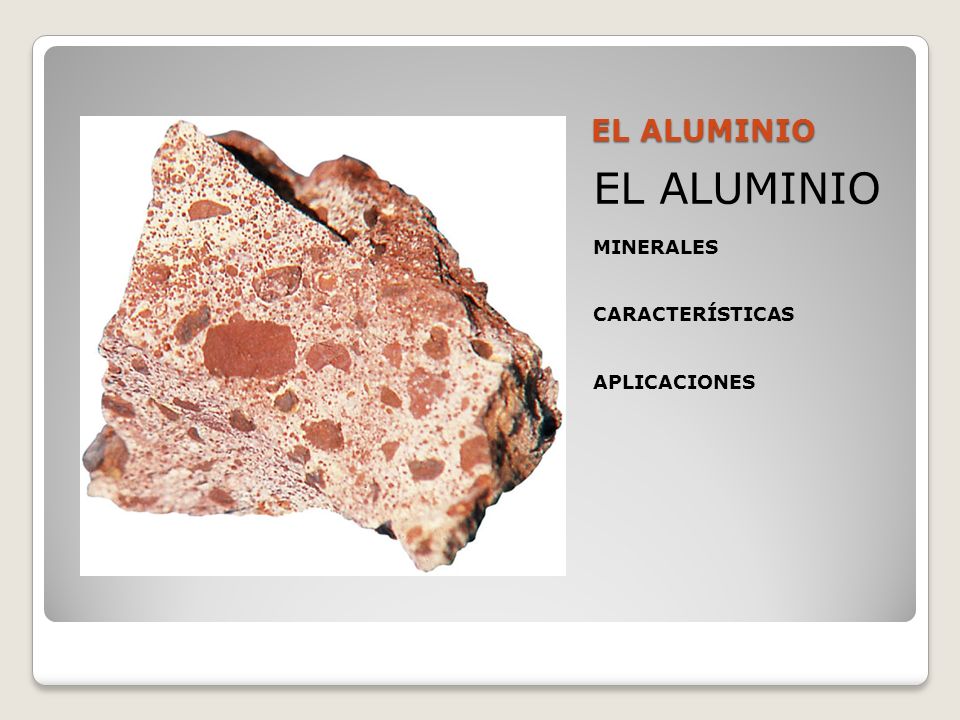

37 EL ALUMINIO EL ALUMINIO MINERALES CARACTERÍSTICAS APLICACIONES

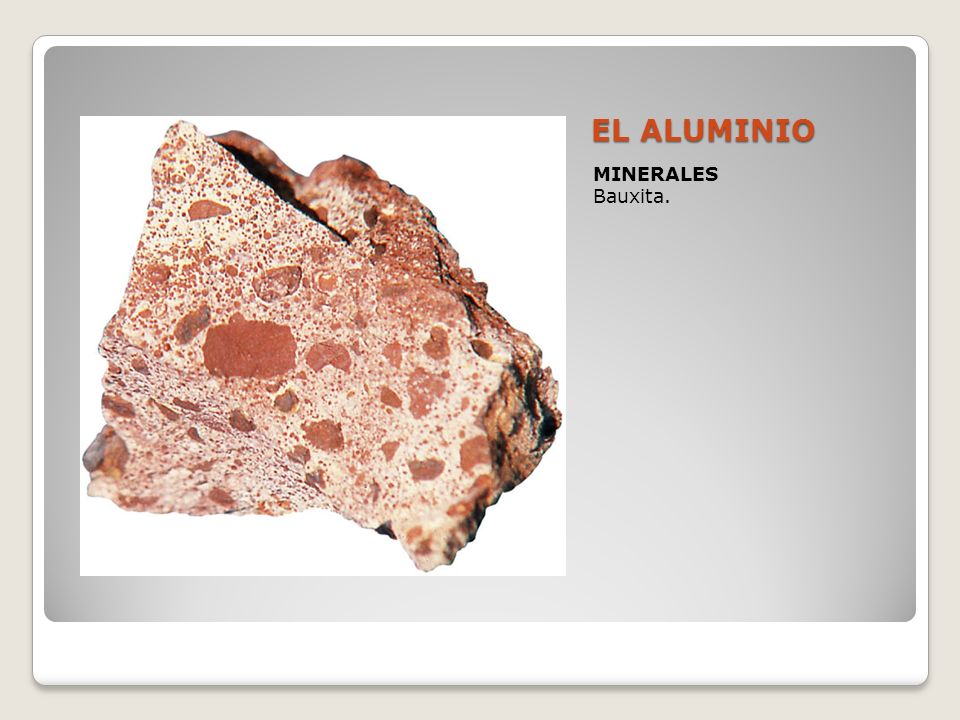

38 EL ALUMINIO MINERALES Bauxita.

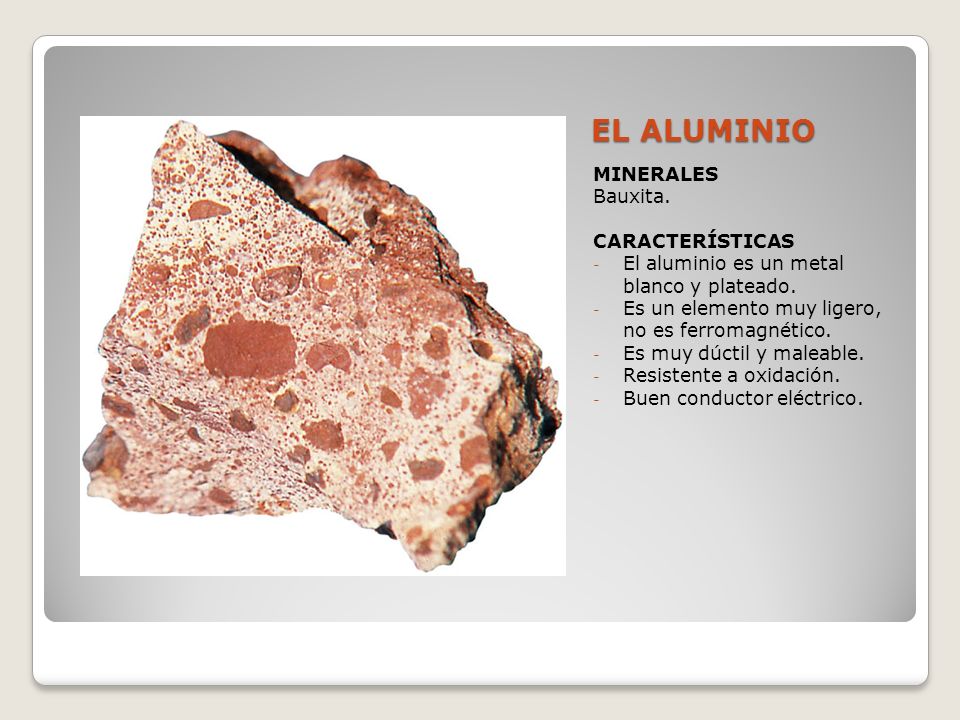

39 EL ALUMINIO MINERALES Bauxita. CARACTERÍSTICAS
El aluminio es un metal blanco y plateado. Es un elemento muy ligero, no es ferromagnético. Es muy dúctil y maleable. Resistente a oxidación. Buen conductor eléctrico.

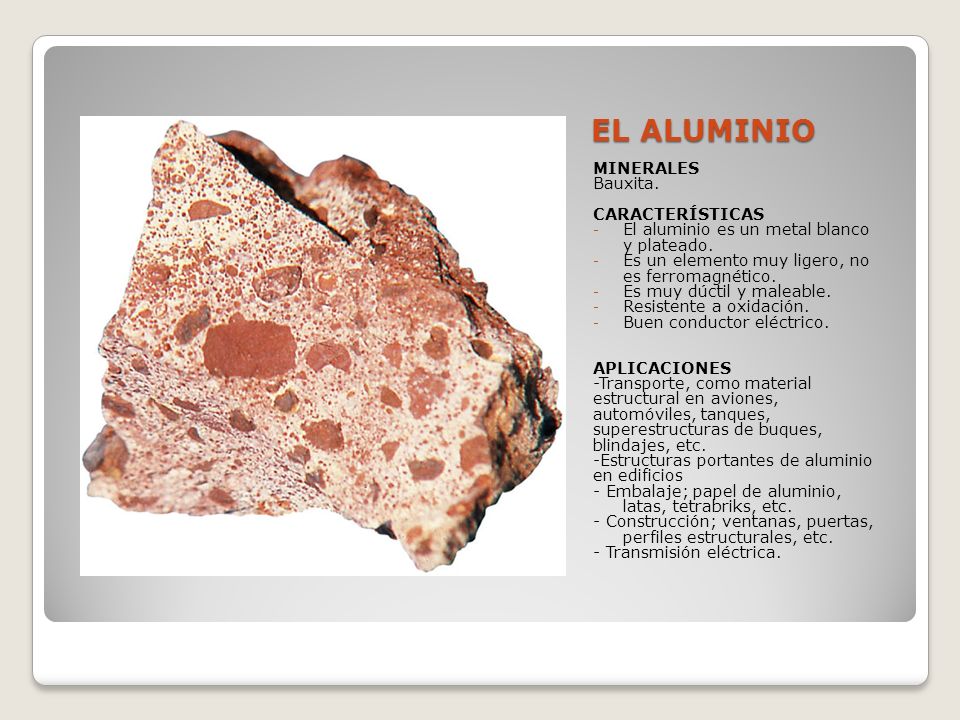

40 EL ALUMINIO MINERALES Bauxita. CARACTERÍSTICAS
El aluminio es un metal blanco y plateado. Es un elemento muy ligero, no es ferromagnético. Es muy dúctil y maleable. Resistente a oxidación. Buen conductor eléctrico. APLICACIONES -Transporte, como material estructural en aviones, automóviles, tanques, superestructuras de buques, blindajes, etc. -Estructuras portantes de aluminio en edificios - Embalaje; papel de aluminio, latas, tetrabriks, etc. - Construcción; ventanas, puertas, perfiles estructurales, etc. - Transmisión eléctrica.

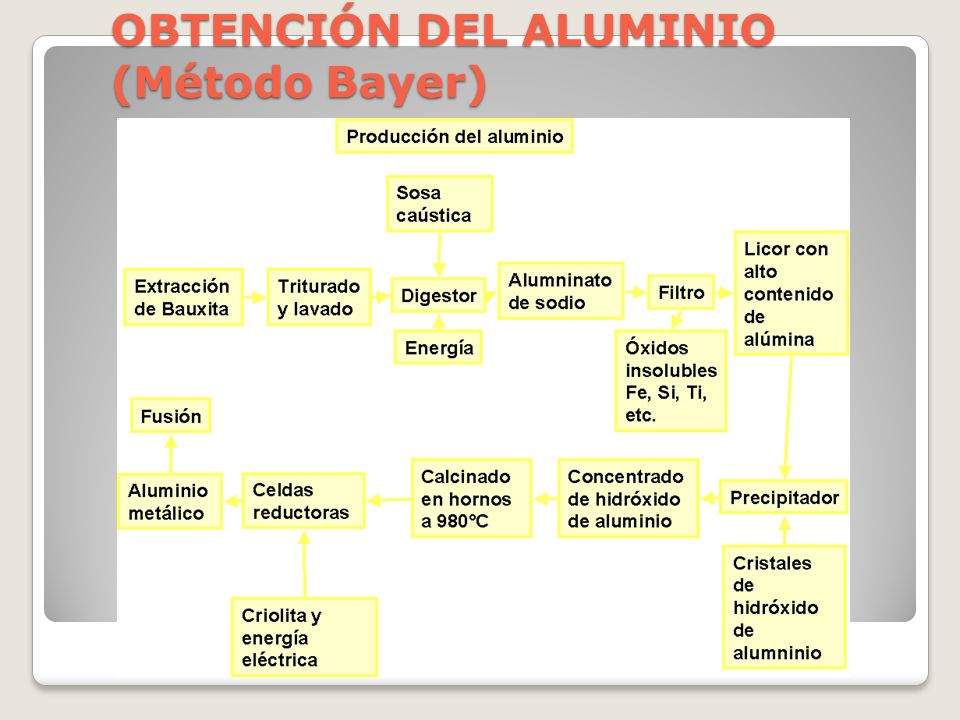

41 OBTENCIÓN DEL ALUMINIO (Método Bayer)

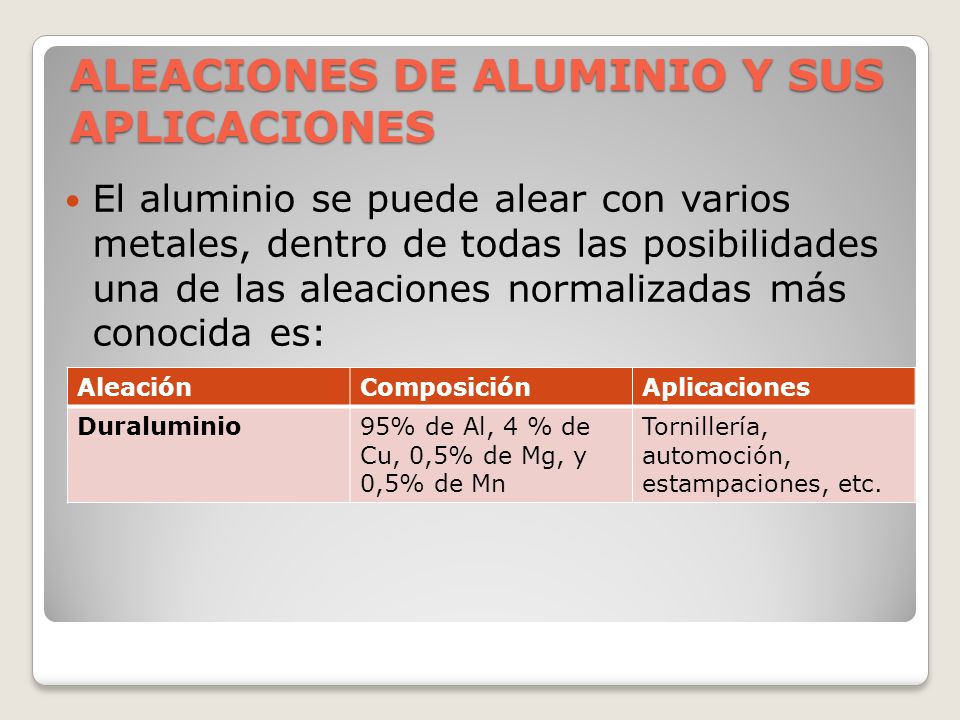

42 ALEACIONES DE ALUMINIO Y SUS APLICACIONES
El aluminio se puede alear con varios metales, dentro de todas las posibilidades una de las aleaciones normalizadas más conocida es: Aleación Composición Aplicaciones Duraluminio 95% de Al, 4 % de Cu, 0,5% de Mg, y 0,5% de Mn Tornillería, automoción, estampaciones, etc.

43 TITANIO MINERALES CARACTERÍSTICAS APLICACIONES

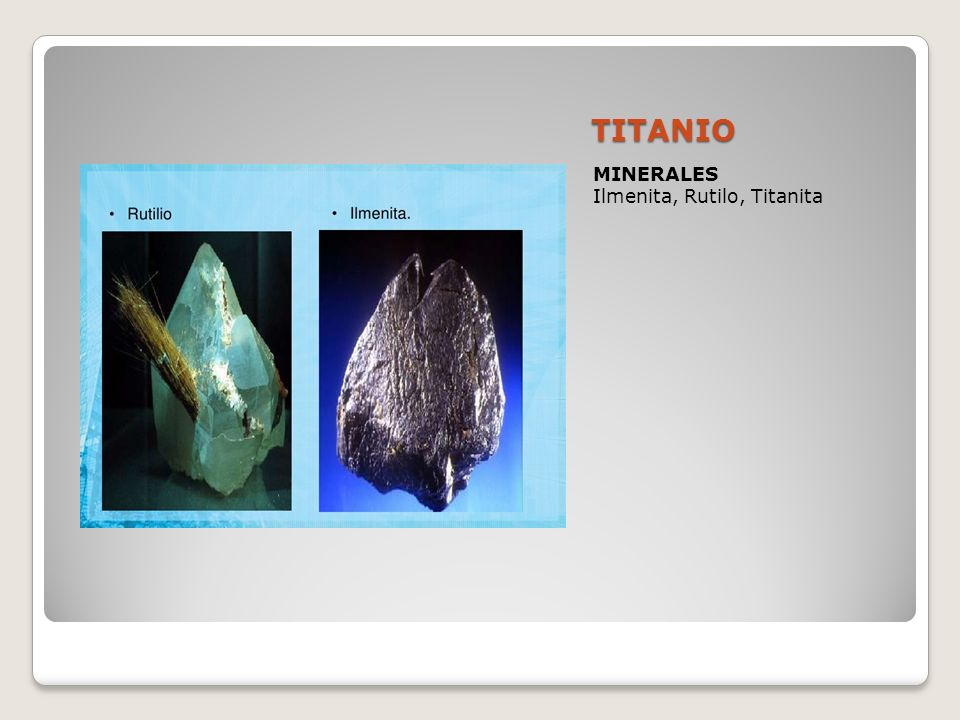

44 TITANIO MINERALES Ilmenita, Rutilo, Titanita

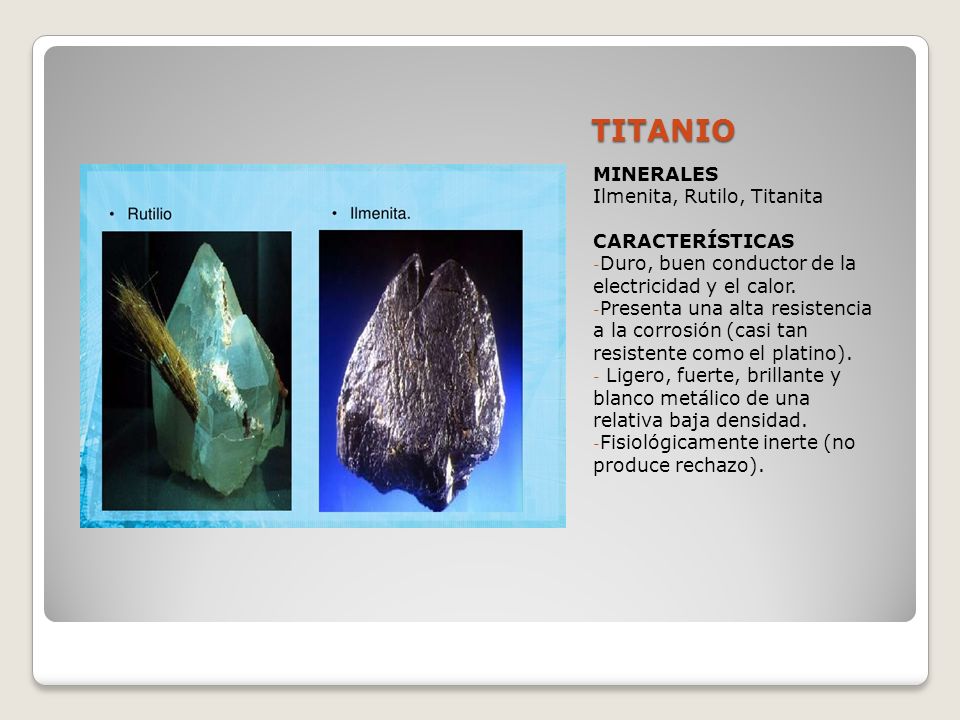

45 TITANIO MINERALES Ilmenita, Rutilo, Titanita CARACTERÍSTICAS
Duro, buen conductor de la electricidad y el calor. Presenta una alta resistencia a la corrosión (casi tan resistente como el platino). Ligero, fuerte, brillante y blanco metálico de una relativa baja densidad. Fisiológicamente inerte (no produce rechazo).

46 TITANIO MINERALES Ilmenita, Rutilo, Titanita CARACTERÍSTICAS
Duro, buen conductor de la electricidad y el calor. Presenta una alta resistencia a la corrosión (casi tan resistente como el platino). Ligero, fuerte, brillante y blanco metálico de una relativa baja densidad. Fisiológicamente inerte (no produce rechazo). APLICACIONES Pinturas, Prótesis óseas, hélices, industria del vidrio, bicicletas, etc.

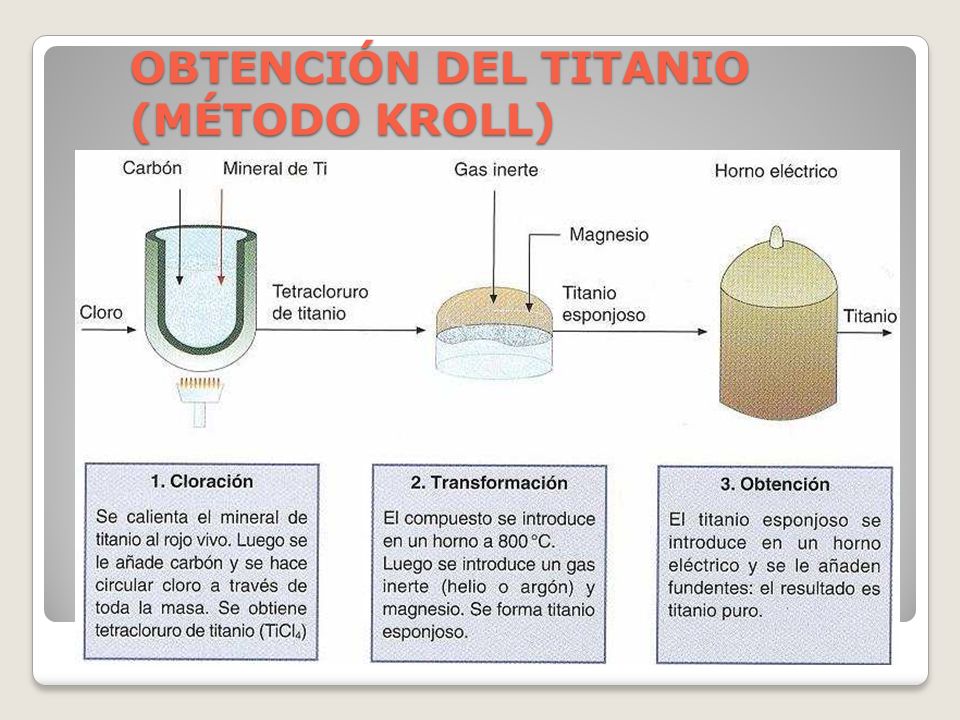

47 OBTENCIÓN DEL TITANIO (MÉTODO KROLL)

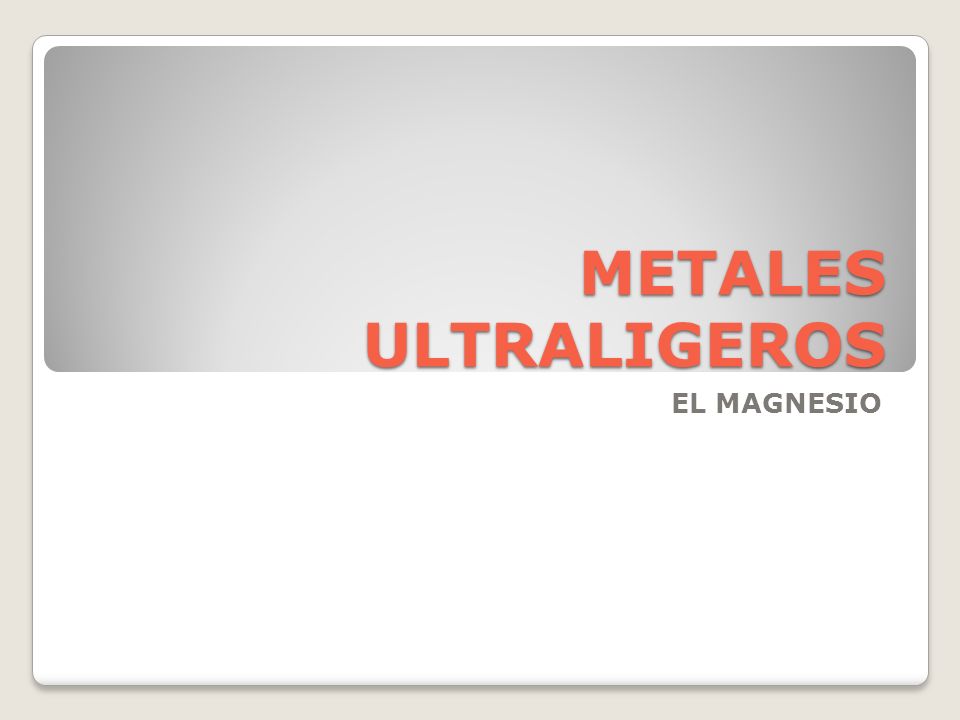

48 METALES ULTRALIGEROS EL MAGNESIO

49 EL MAGNESIO MINERALES CARACTERÍSTICAS APLICACIONES

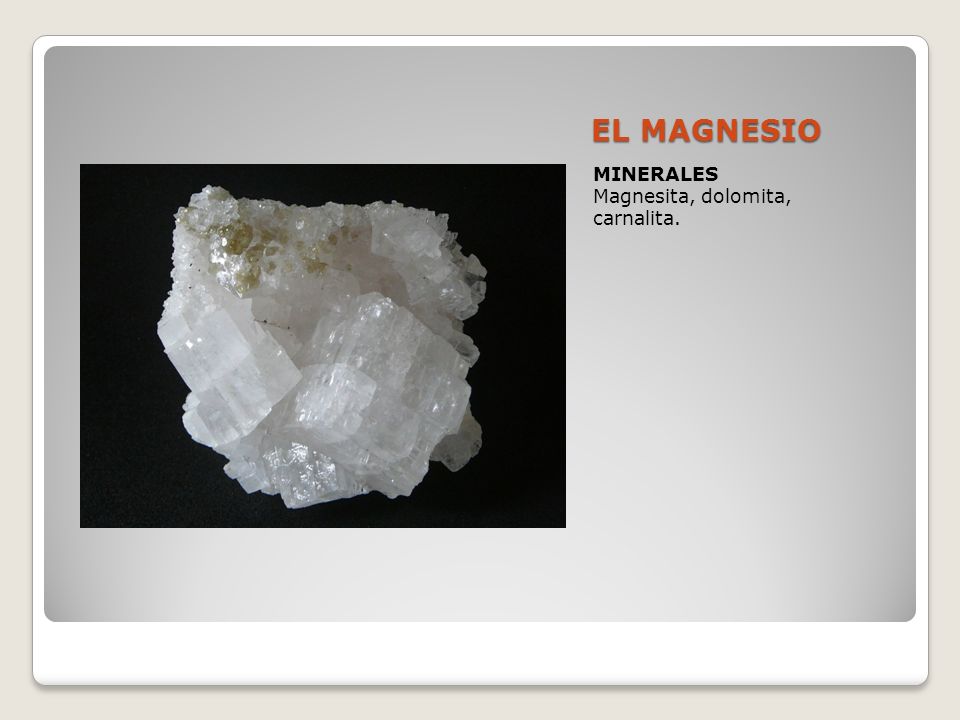

50 EL MAGNESIO MINERALES Magnesita, dolomita, carnalita.

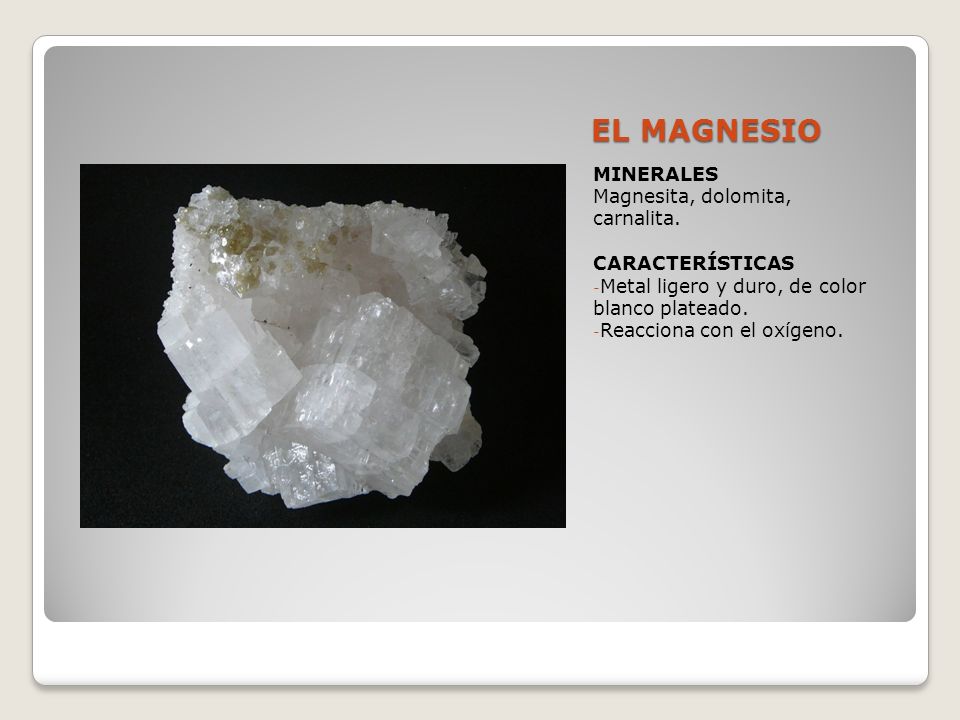

51 EL MAGNESIO MINERALES Magnesita, dolomita, carnalita. CARACTERÍSTICAS
Metal ligero y duro, de color blanco plateado. Reacciona con el oxígeno.

52 EL MAGNESIO MINERALES Magnesita, dolomita, carnalita. CARACTERÍSTICAS
Metal ligero y duro, de color blanco plateado. Reacciona con el oxígeno. APLICACIONES Industria aeroespacial y automovilística. Telecomunicaciones. Complementos alimenticios. Flash fotográfico. Elemento de aleación .

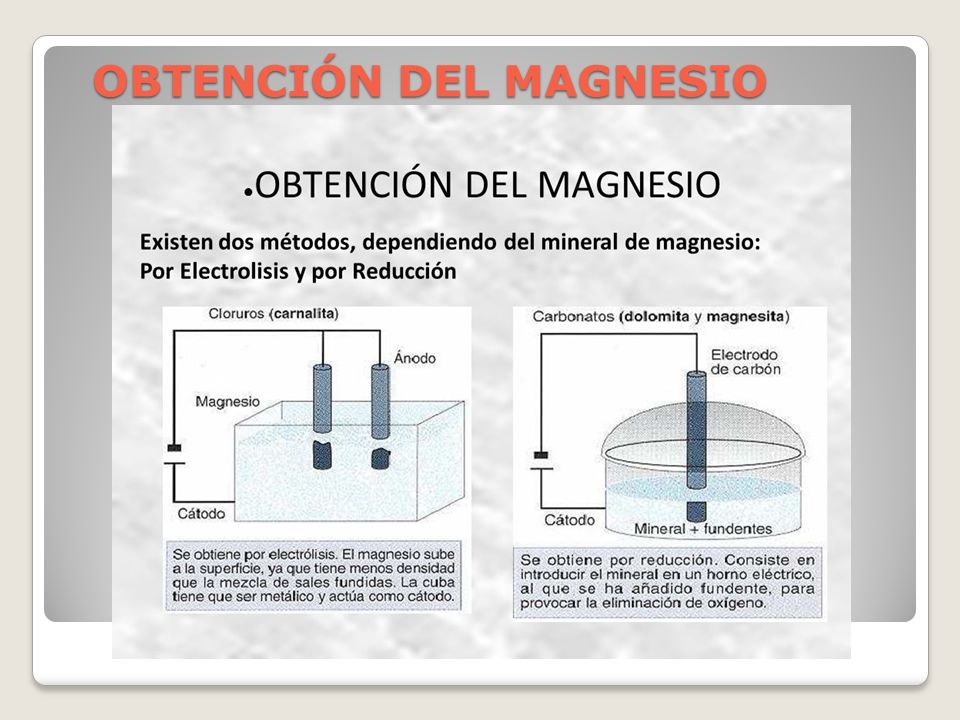

53 OBTENCIÓN DEL MAGNESIO

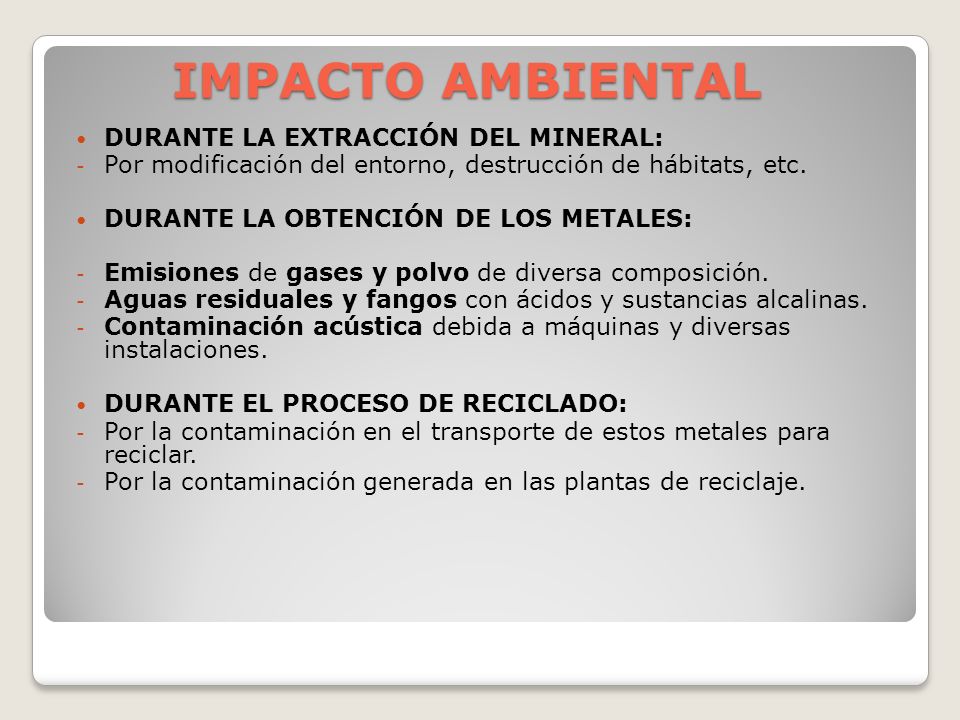

54 IMPACTO AMBIENTAL DURANTE LA EXTRACCIÓN DEL MINERAL:
Por modificación del entorno, destrucción de hábitats, etc. DURANTE LA OBTENCIÓN DE LOS METALES: Emisiones de gases y polvo de diversa composición. Aguas residuales y fangos con ácidos y sustancias alcalinas. Contaminación acústica debida a máquinas y diversas instalaciones. DURANTE EL PROCESO DE RECICLADO: Por la contaminación en el transporte de estos metales para reciclar. Por la contaminación generada en las plantas de reciclaje.
