1 Marcos Hernández Gómez
PRÁCTICAS DE EMPRESA E.D.A.R. Quart-Benàger Marcos Hernández Gómez Máster en Gestión Integral del Agua Curso 2011

2 Descripción de la planta Línea de Agua
ÍNDICE Programa de Prácticas Descripción de la planta Línea de Agua Análisis y Periodicidad Línea de Fango Otras labores

3 Programa de prácticas El alumno tendrá la función de analista de laboratorio, participando en las tareas de análisis rutinario de aguas y fangos en la E.D.A.R.. Además participará en la gestión del laboratorio, incluyendo tareas relacionadas con el proceso de depuración, calibrado de equipos, etc. así como la realización de estudios de I+D+i.

4 DESCRIPCIÓN DE LA PLANTA
La E.D.A.R. Quart-Benager se encuentra en el municipio de Xirivella (Valencia) encuadrado en la comarca de L’Horta oest. Servicio: Alaquàs, Aldaia, Manises, Mislata, Quart de Poblet, Valencia y Xirivella.

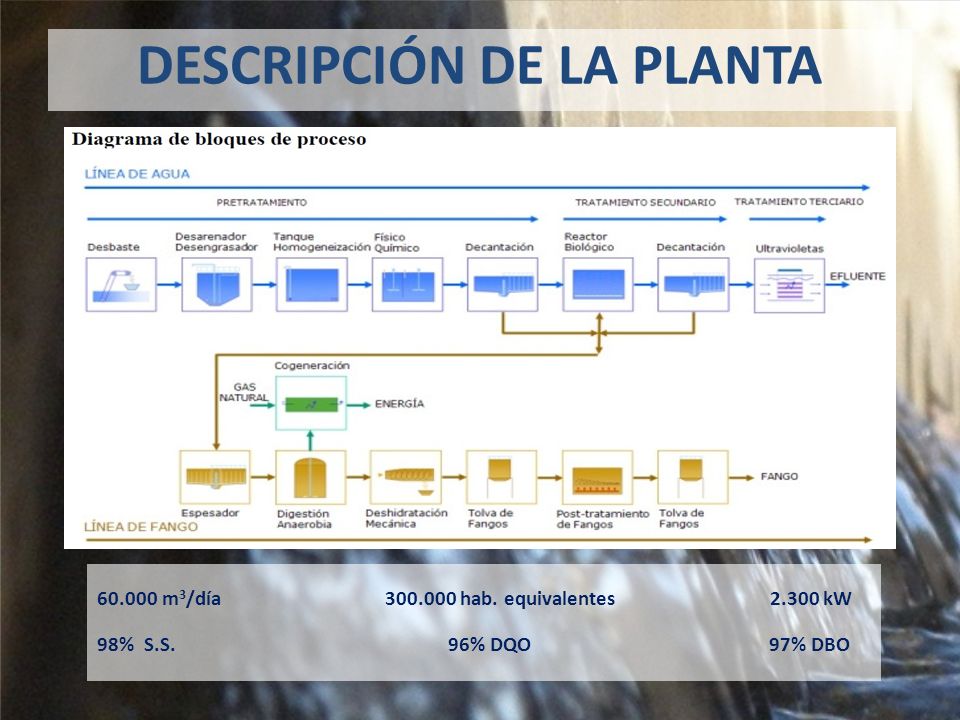

5 DESCRIPCIÓN DE LA PLANTA
m3/día hab. equivalentes kW 98% S.S. 96% DQO 97% DBO

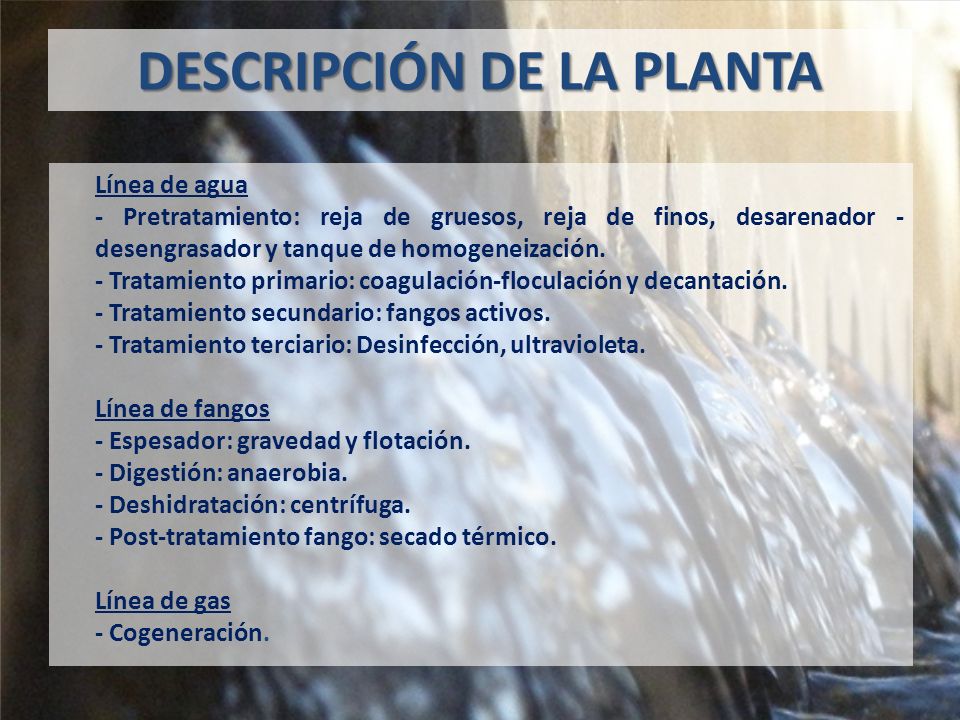

6 DESCRIPCIÓN DE LA PLANTA
Línea de agua - Pretratamiento: reja de gruesos, reja de finos, desarenador - desengrasador y tanque de homogeneización. - Tratamiento primario: coagulación-floculación y decantación. - Tratamiento secundario: fangos activos. - Tratamiento terciario: Desinfección, ultravioleta. Línea de fangos - Espesador: gravedad y flotación. - Digestión: anaerobia. - Deshidratación: centrífuga. - Post-tratamiento fango: secado térmico. Línea de gas - Cogeneración.

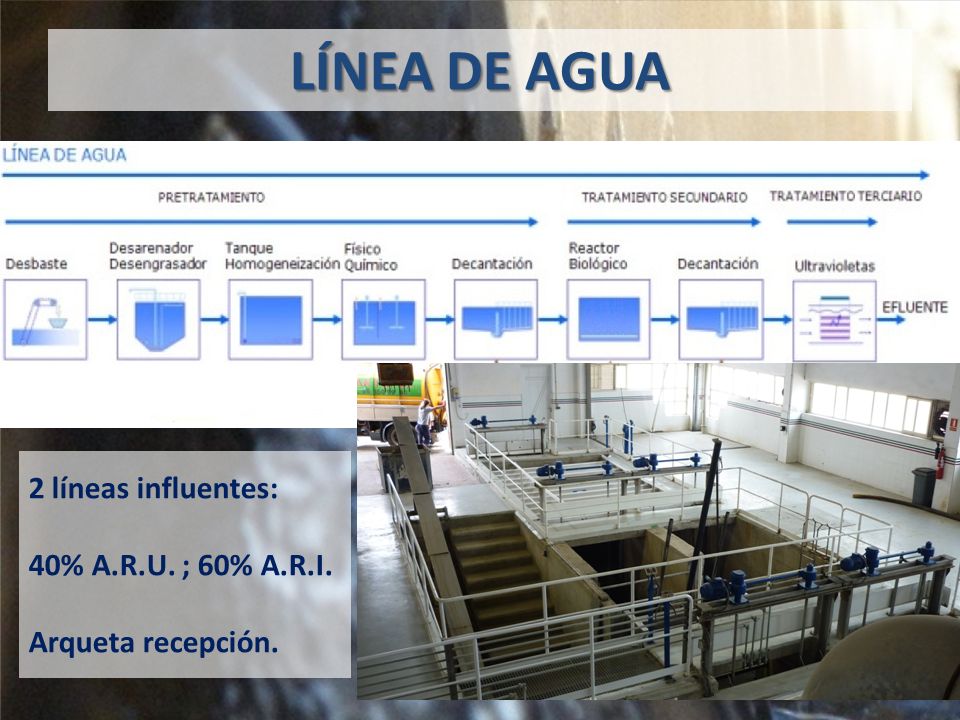

7 LÍNEA DE AGUA 2 líneas influentes: 40% A.R.U. ; 60% A.R.I. Arqueta recepción.

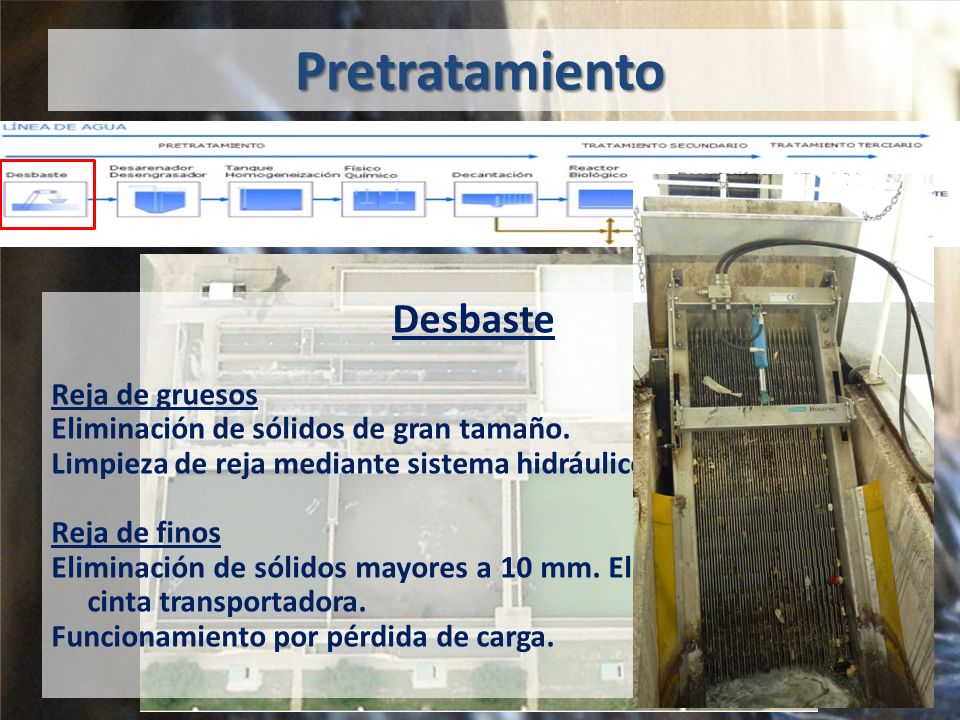

8 Pretratamiento Desbaste Reja de gruesos
Eliminación de sólidos de gran tamaño. Limpieza de reja mediante sistema hidráulico. Reja de finos Eliminación de sólidos mayores a 10 mm. Eliminación mediante cinta transportadora. Funcionamiento por pérdida de carga.

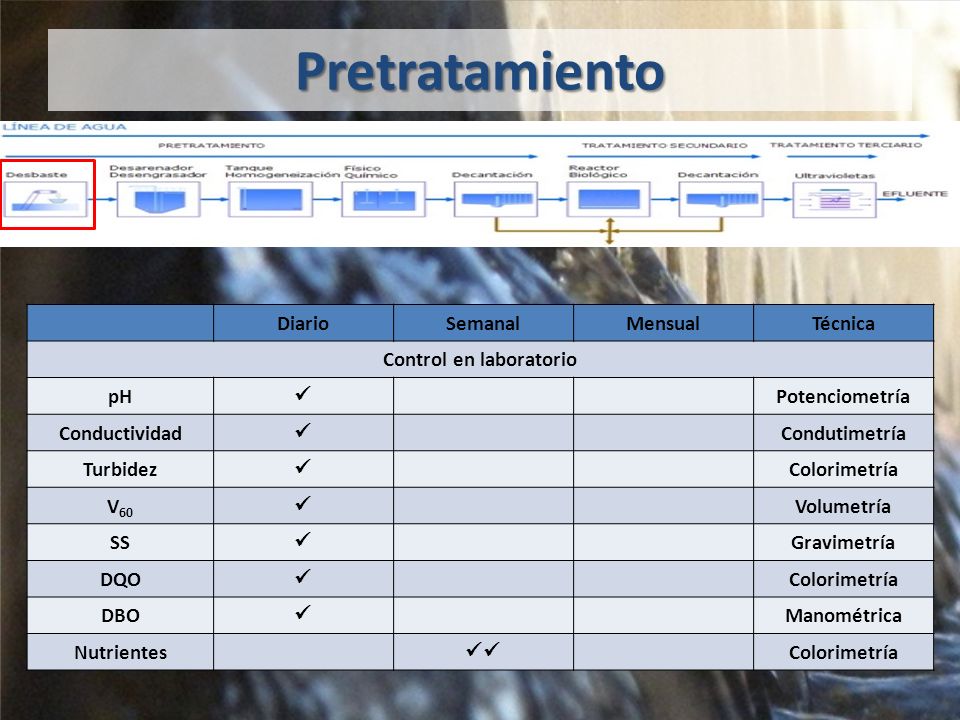

9 Control en laboratorio
Pretratamiento Diario Semanal Mensual Técnica Control en laboratorio pH  Potenciometría Conductividad Condutimetría Turbidez Colorimetría V60 Volumetría SS Gravimetría DQO DBO Manométrica Nutrientes 

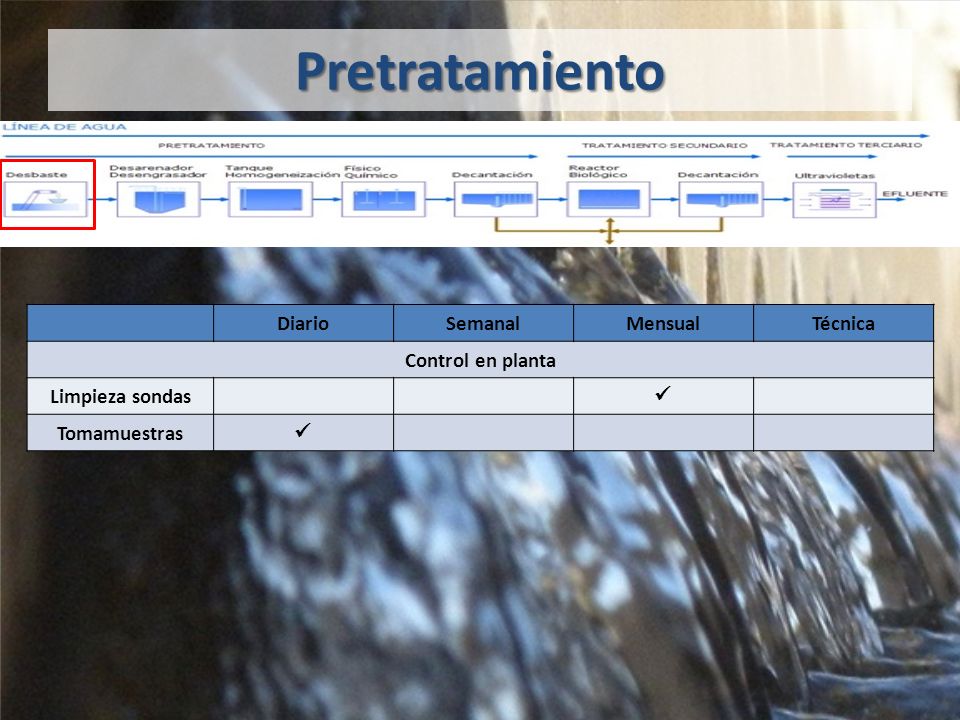

10 Pretratamiento Diario Semanal Mensual Técnica Control en planta
Limpieza sondas  Tomamuestras

11 Pretratamiento Desarenador Eliminación de arenas.
Posterior reducción de volumen. Flotación de grasas. Tratamiento especial. No puede depositarse en basureros.

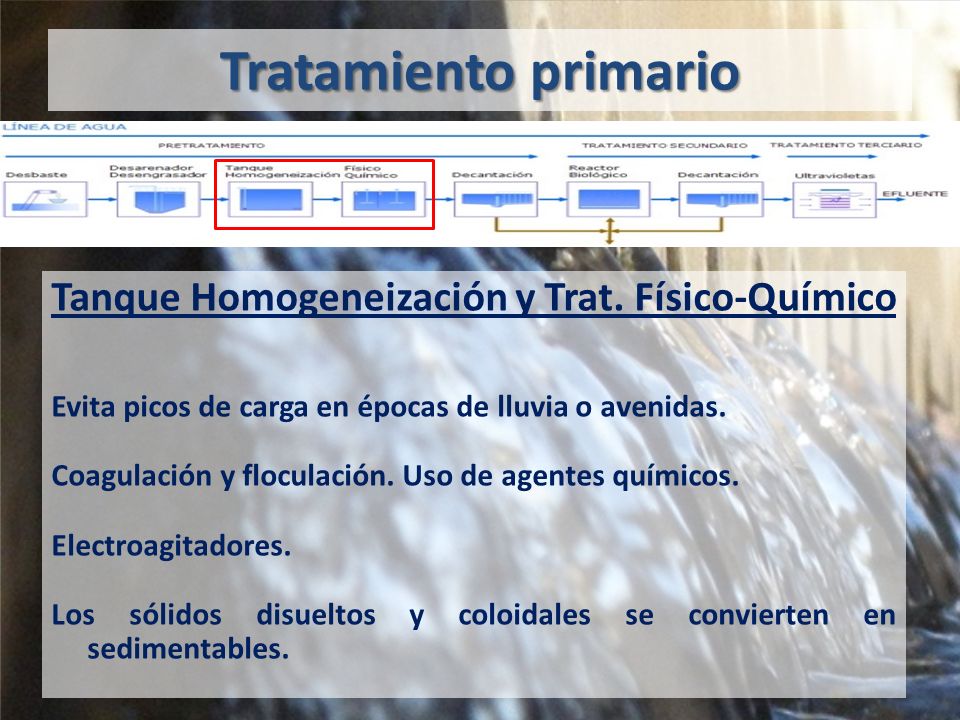

12 Tanque Homogeneización y Trat. Físico-Químico
Tratamiento primario Tanque Homogeneización y Trat. Físico-Químico Evita picos de carga en épocas de lluvia o avenidas. Coagulación y floculación. Uso de agentes químicos. Electroagitadores. Los sólidos disueltos y coloidales se convierten en sedimentables.

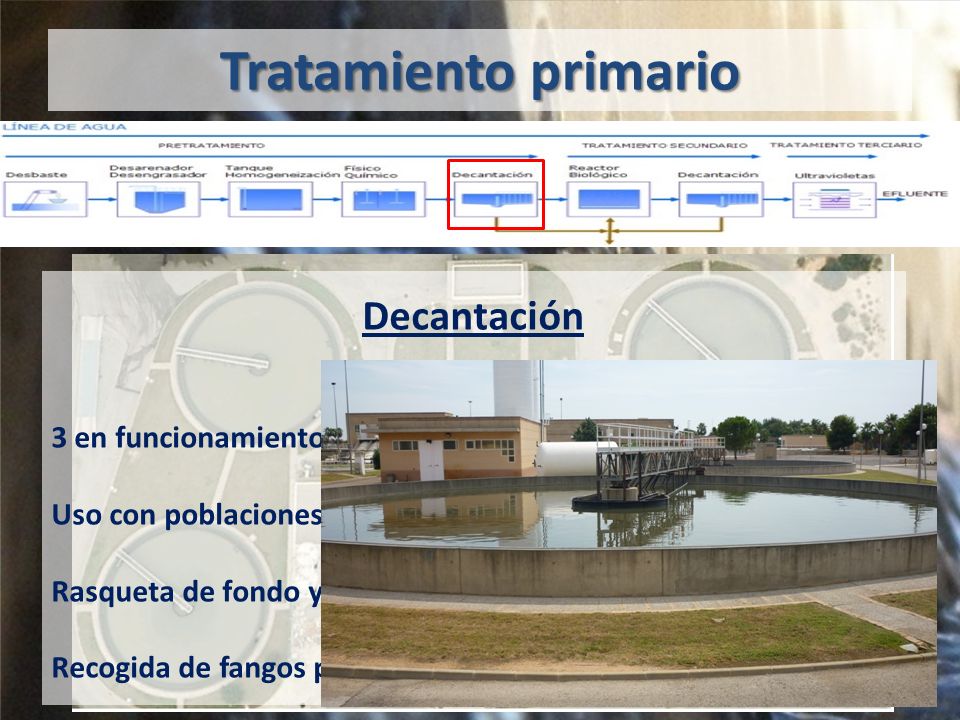

13 Tratamiento primario Decantación 3 en funcionamiento.
Uso con poblaciones > habitantes Rasqueta de fondo y otra para flotantes. Recogida de fangos para purgas.

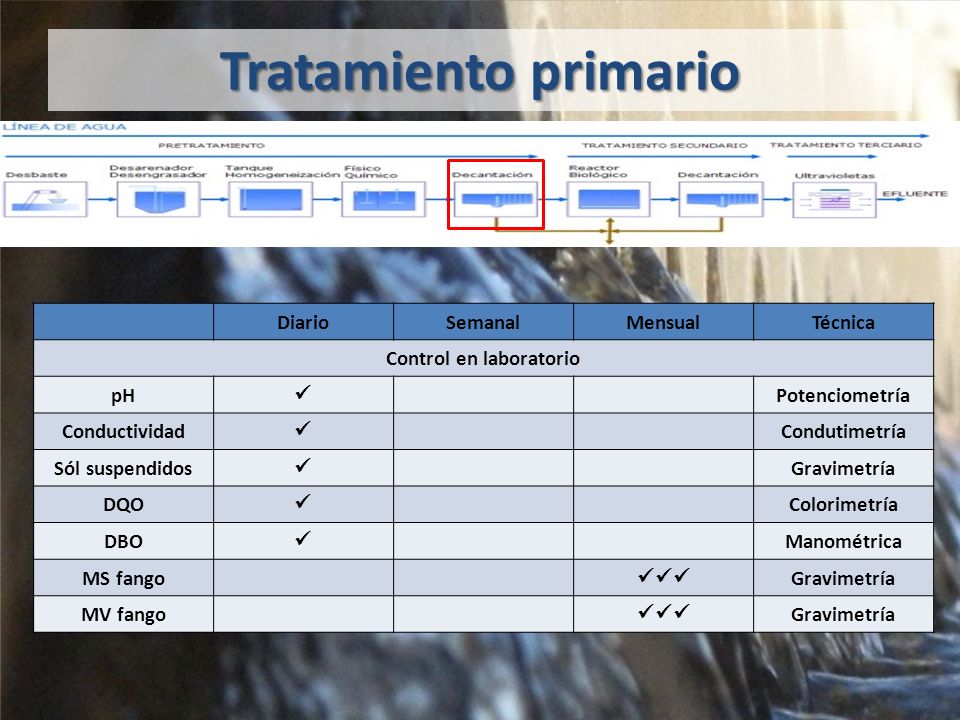

14 Control en laboratorio
Tratamiento primario Diario Semanal Mensual Técnica Control en laboratorio pH  Potenciometría Conductividad Condutimetría Sól suspendidos Gravimetría DQO Colorimetría DBO Manométrica MS fango  MV fango

15 Tratamiento primario Diario Semanal Mensual Técnica Control en planta
Consumo FeCl3  Volumetría Espesor manto  Hipsometría

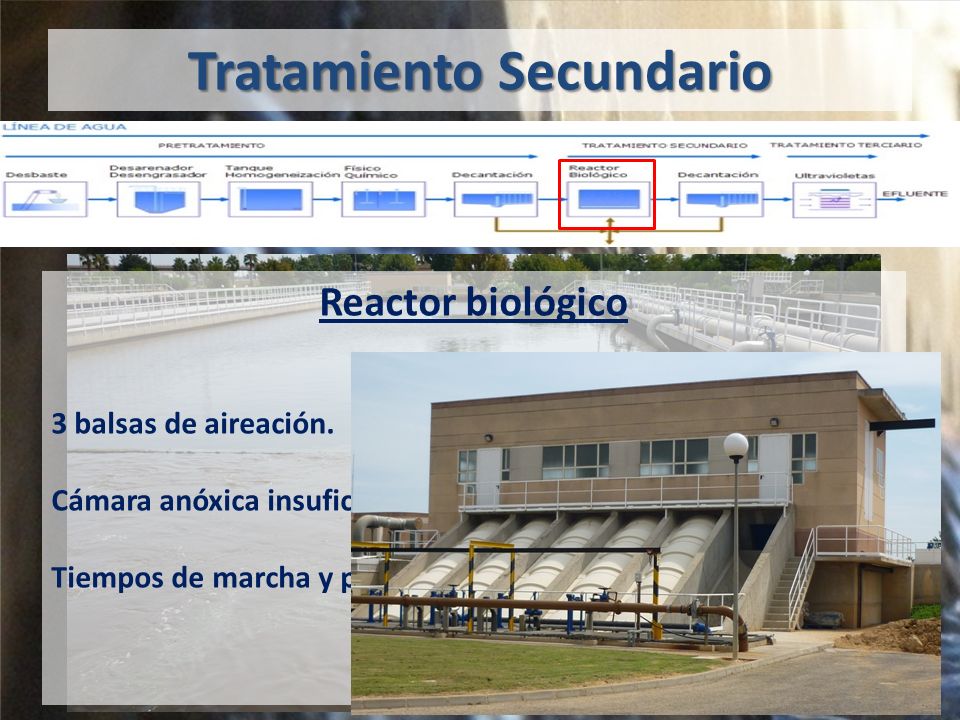

16 Tratamiento Secundario
Reactor biológico 3 balsas de aireación. Cámara anóxica insuficiente. Tiempos de marcha y paro para conseguir desnitrificación.

17 Tratamiento Secundario
Diario Semanal Mensual Técnica Control en laboratorio pH  Potenciometría V30 Volumetría SS Gravimetría SSV Colorimetría Amonio Control en planta Limpieza sondas Control autómata  O2, Tª, Redox

18 Tratamiento Secundario
Decantación 3 decantadores. Bombeo del fango para recirculación. Concentración óptima de microorganismos.

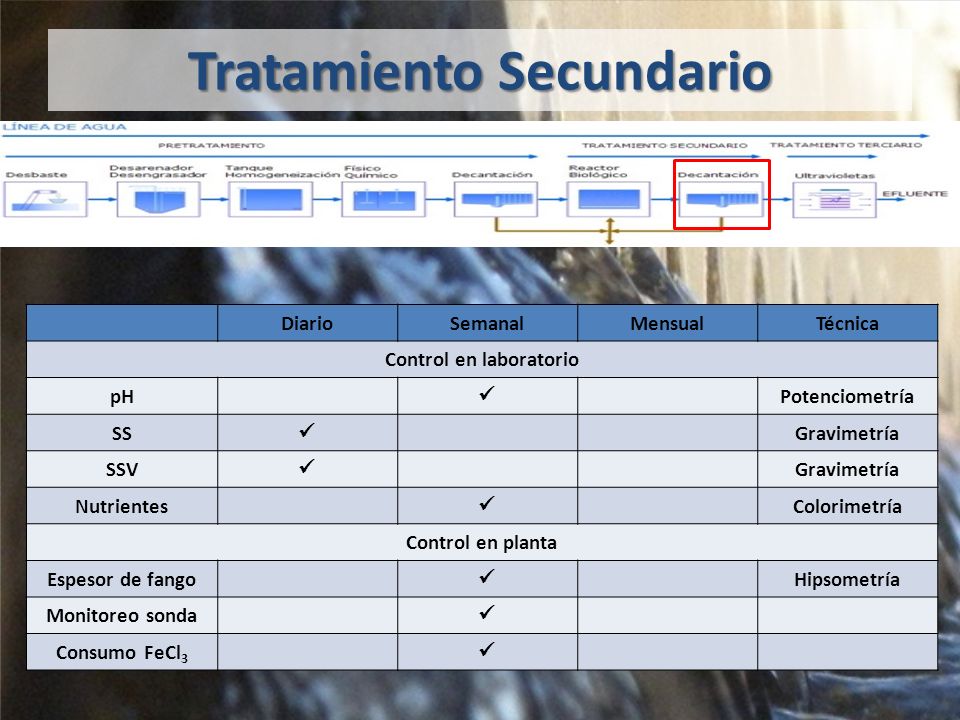

19 Tratamiento Secundario
Diario Semanal Mensual Técnica Control en laboratorio pH  Potenciometría SS Gravimetría SSV Nutrientes Colorimetría Control en planta Espesor de fango Hipsometría Monitoreo sonda Consumo FeCl3

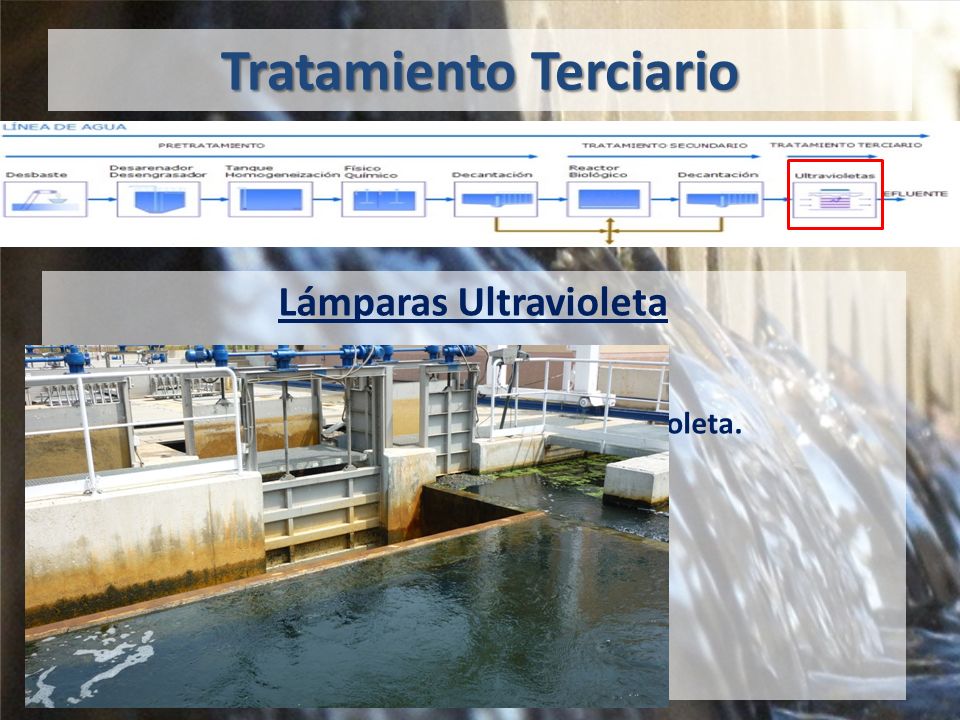

20 Tratamiento Terciario
Lámparas Ultravioleta Eliminación de patógenos por radiación ultravioleta. Régimen laminar. Reutilización para riego.

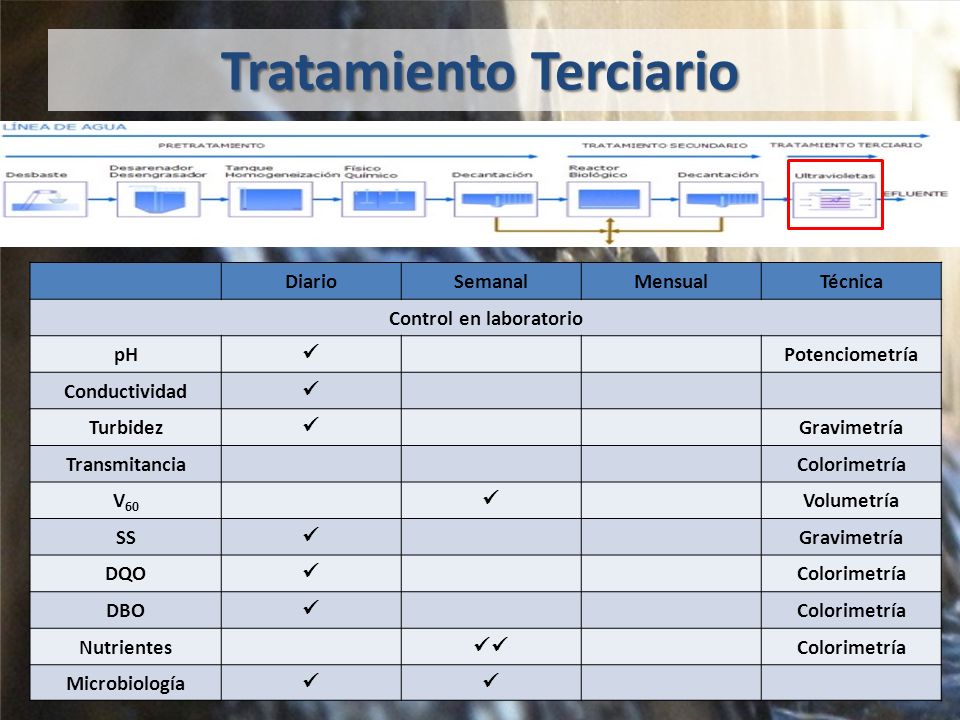

21 Tratamiento Terciario
Diario Semanal Mensual Técnica Control en laboratorio pH  Potenciometría Conductividad Turbidez Gravimetría Transmitancia Colorimetría V60 Volumetría SS DQO DBO Nutrientes  Microbiología

22 Tratamiento Terciario
Diario Semanal Mensual Técnica Control en planta Limpieza de sondas  Control autómata Funcionamiento lámparas

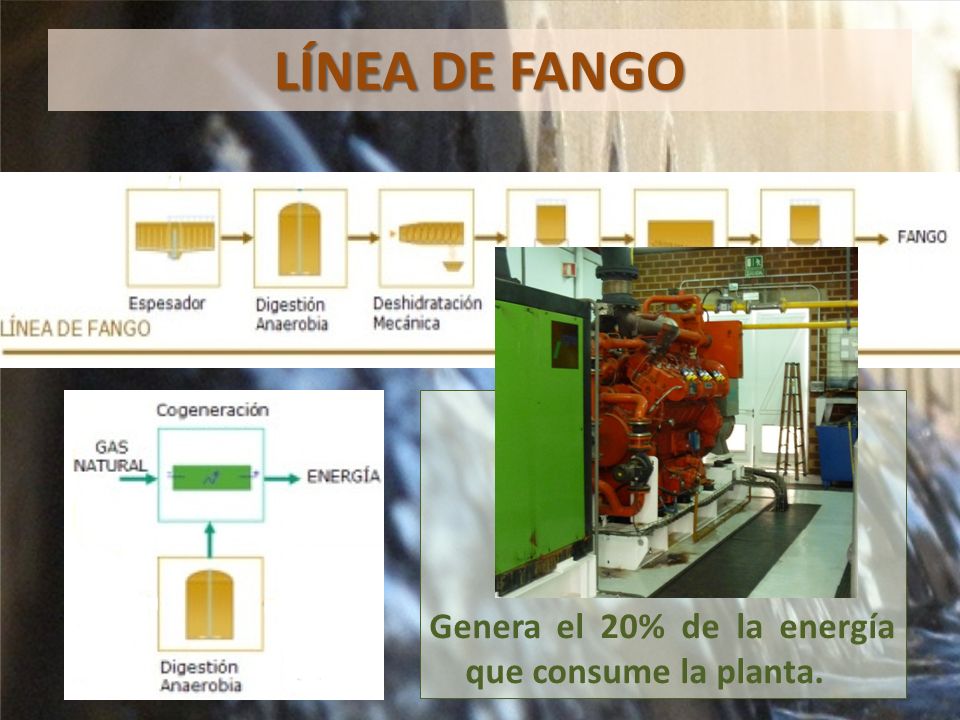

23 LÍNEA DE FANGO Genera el 20% de la energía que consume la planta.

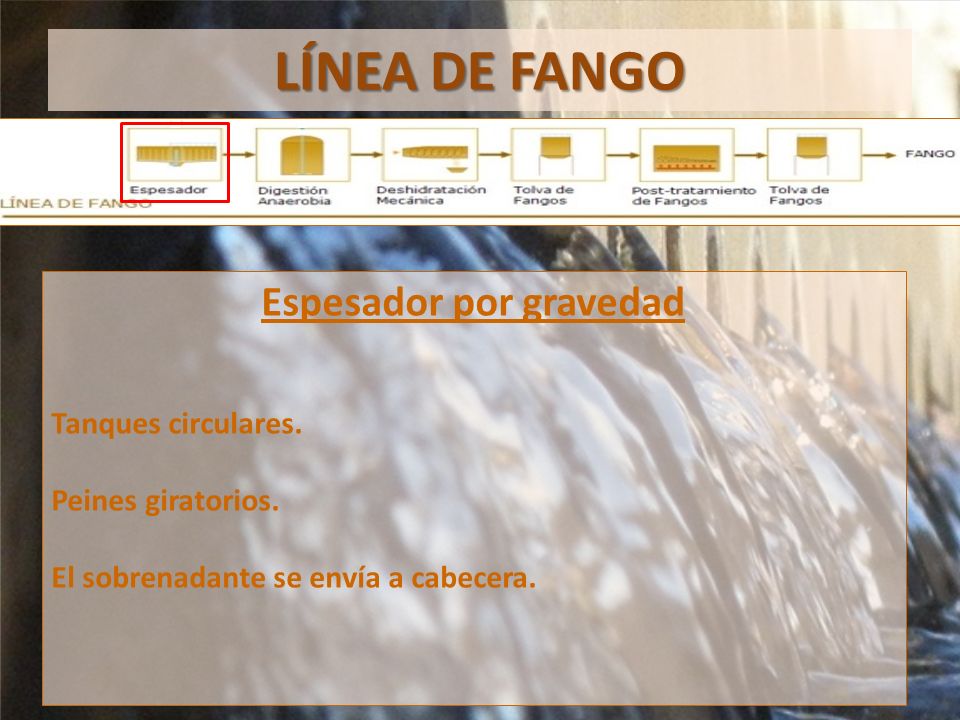

24 Espesador por gravedad
LÍNEA DE FANGO Espesador por gravedad Tanques circulares. Peines giratorios. El sobrenadante se envía a cabecera.

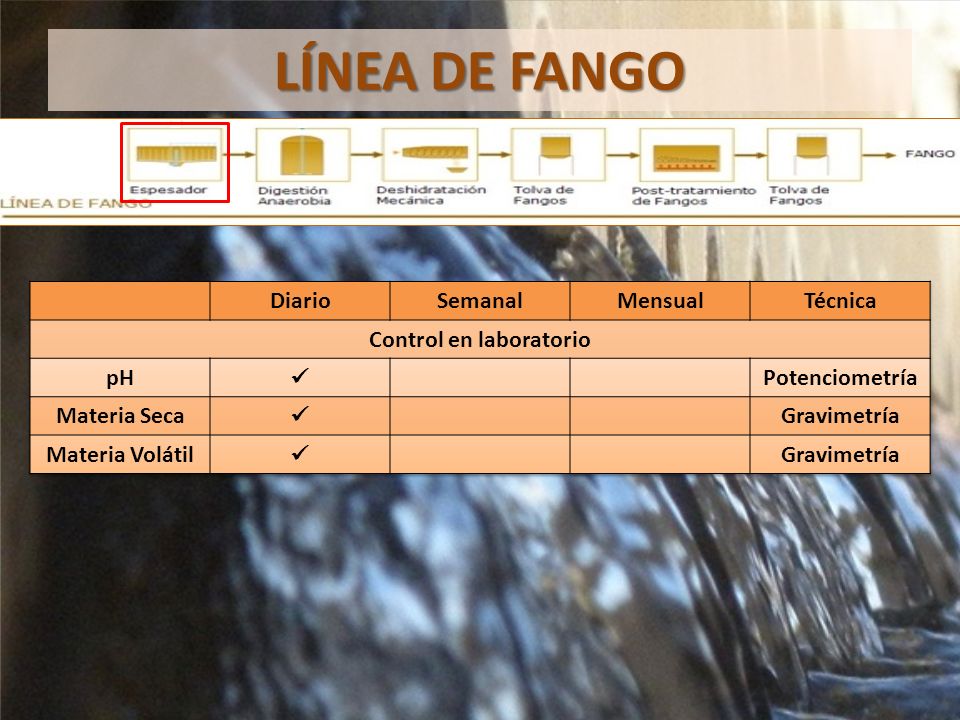

25 Control en laboratorio
LÍNEA DE FANGO Diario Semanal Mensual Técnica Control en laboratorio pH  Potenciometría Materia Seca Gravimetría Materia Volátil

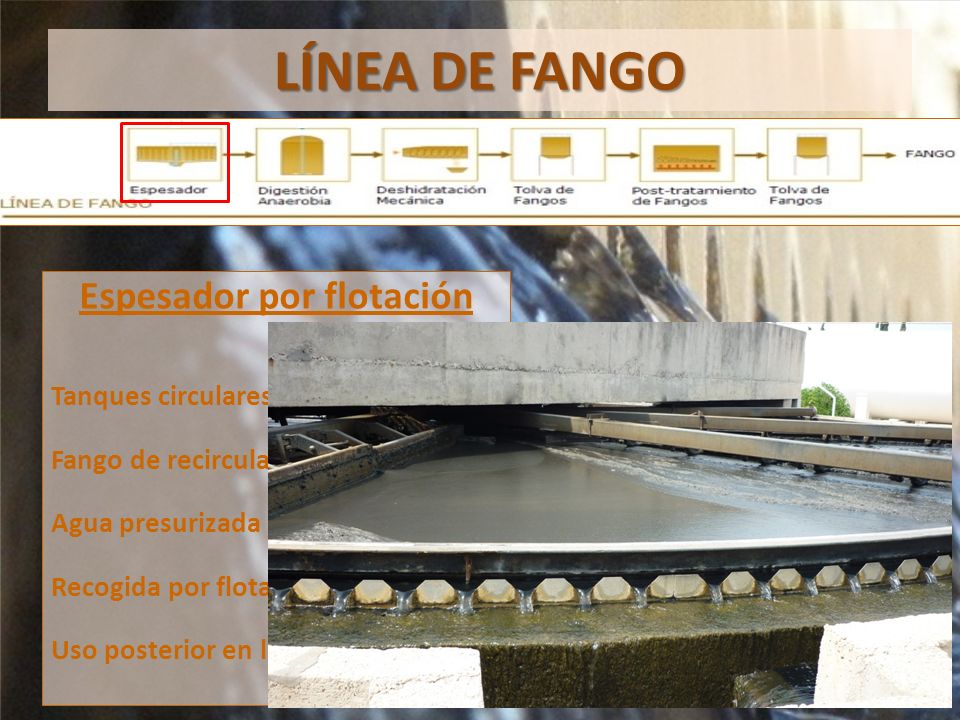

26 Espesador por flotación
LÍNEA DE FANGO Espesador por flotación Tanques circulares. Fango de recirculación y/o biológico. Agua presurizada y reactivos. Recogida por flotación. Uso posterior en los digestores.

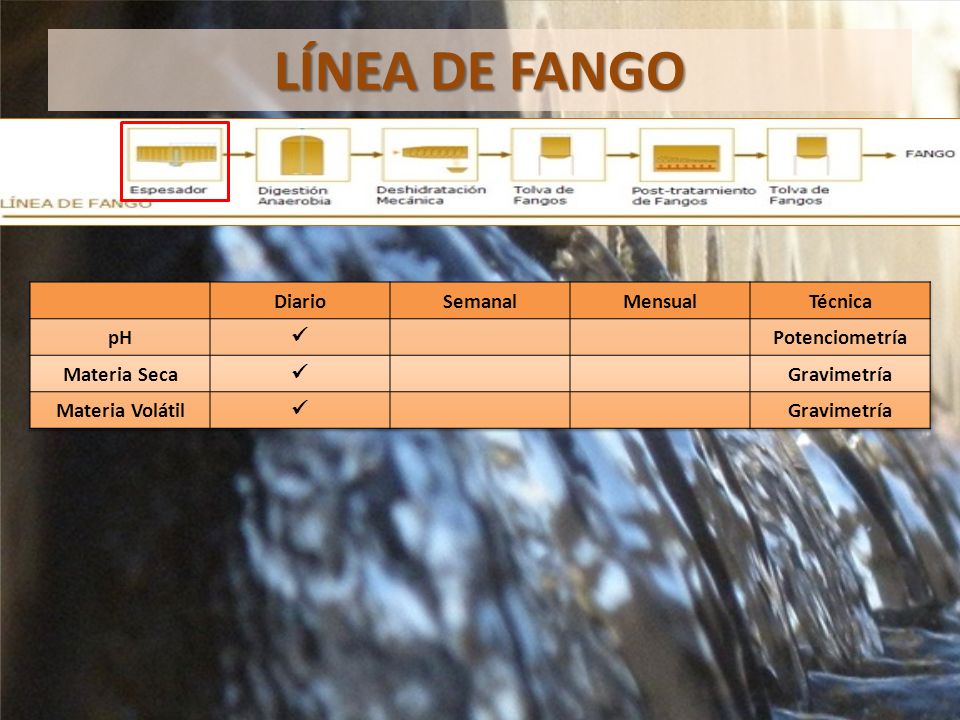

27 LÍNEA DE FANGO Diario Semanal Mensual Técnica pH  Potenciometría
Materia Seca Gravimetría Materia Volátil

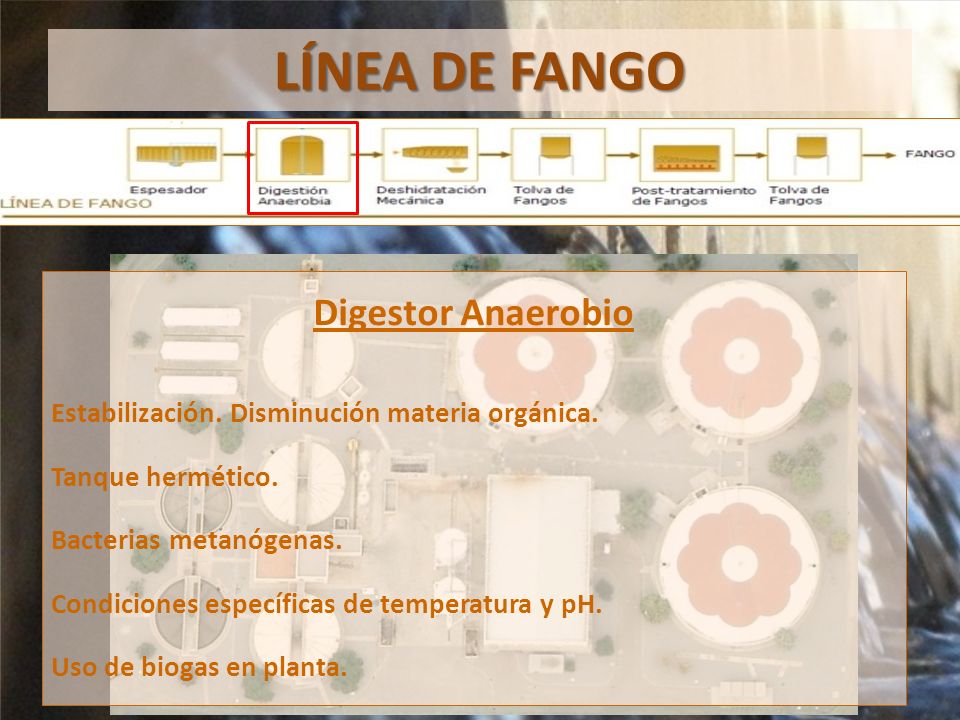

28 LÍNEA DE FANGO Digestor Anaerobio
Estabilización. Disminución materia orgánica. Tanque hermético. Bacterias metanógenas. Condiciones específicas de temperatura y pH. Uso de biogas en planta.

29 Control en laboratorio Acidez y alcalinidad total
LÍNEA DE FANGO Diario Semanal Mensual Técnica Control en laboratorio pH  Potenciometría Materia Seca Gravimetría Materia Volátil DQO Colorimetría Acidez y alcalinidad total  Volumetría Control en planta Tª %CO2 %SH2

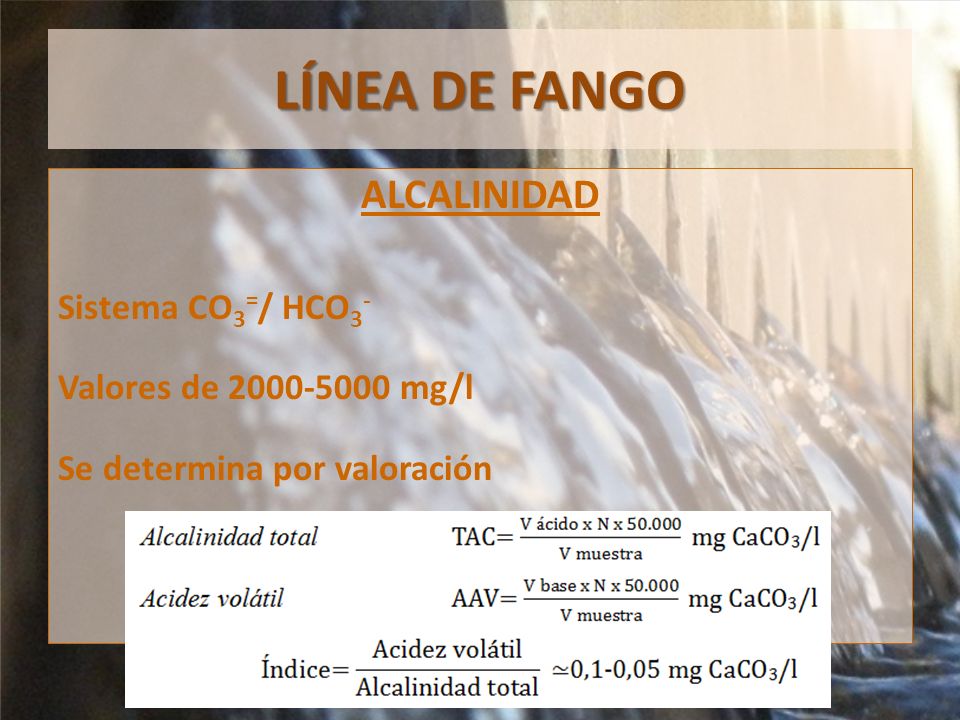

30 LÍNEA DE FANGO ALCALINIDAD Sistema CO3=/ HCO3-
Valores de mg/l Se determina por valoración

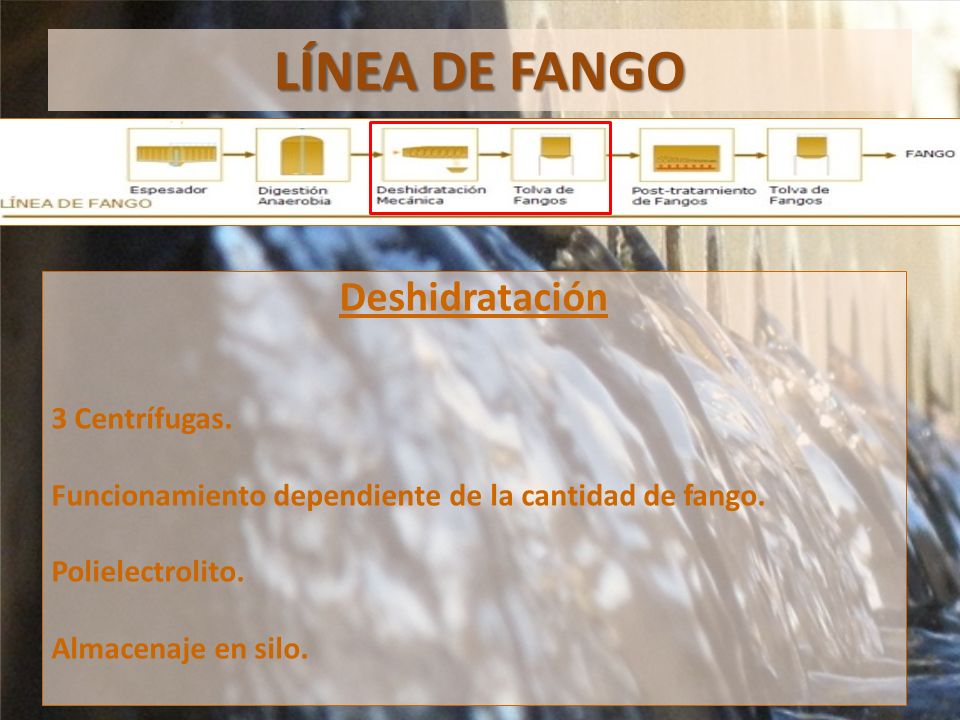

31 LÍNEA DE FANGO Deshidratación 3 Centrífugas.
Funcionamiento dependiente de la cantidad de fango. Polielectrolito. Almacenaje en silo.

32 Control en laboratorio Pureza polielectrolito
LÍNEA DE FANGO Diario Semanal Mensual Técnica Control en laboratorio pH  Potenciometría Materia Seca Gravimetría Materia Volátil Metales Colorimetría Pureza polielectrolito  Volumetría Control en planta SH2

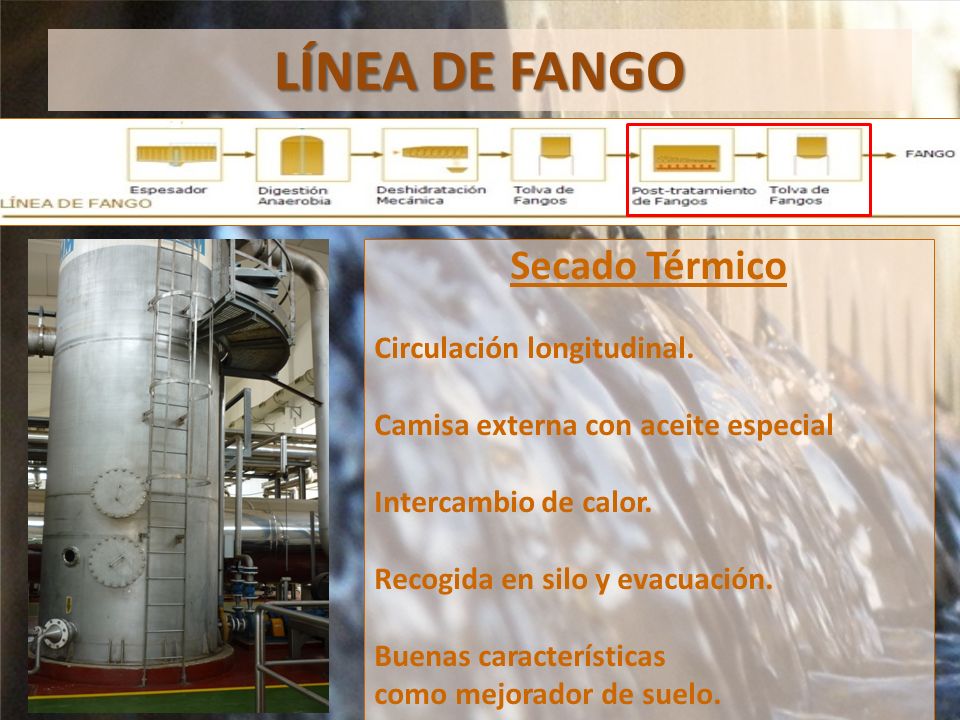

33 LÍNEA DE FANGO Secado Térmico Circulación longitudinal.
Camisa externa con aceite especial Intercambio de calor. Recogida en silo y evacuación. Buenas características como mejorador de suelo.

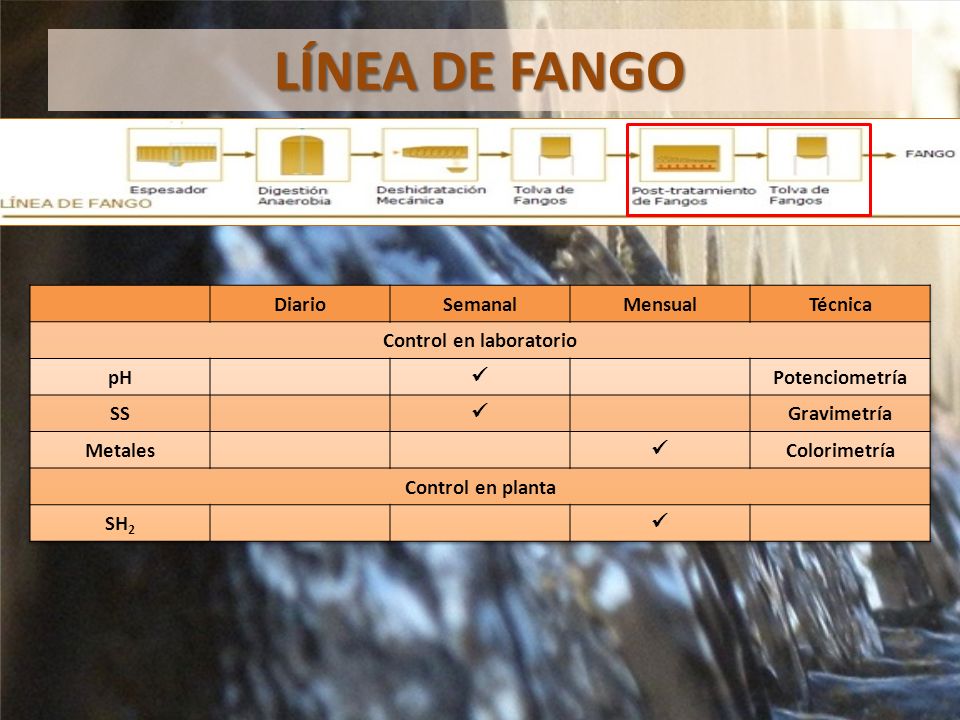

34 Control en laboratorio
LÍNEA DE FANGO Diario Semanal Mensual Técnica Control en laboratorio pH  Potenciometría SS Gravimetría Metales Colorimetría Control en planta SH2

35 OTRAS LABORES Preparación de medios de cultivo Control de Cubas
Coliformes fecales. Coliformes totales. E.coli. Estreptococos fecales. Disolución tampón. Control de Cubas pH, Conductividad. Base de datos.

36 OTRAS LABORES Control de la planta piloto Acuasonic Percoladores.
Rendimiento de los diferentes soportes – 4 tipos. Análisis exhaustivo semanal. Acuasonic Sistema ultrasonido. Eliminación de patógenos – Sistema nuevo en planta.

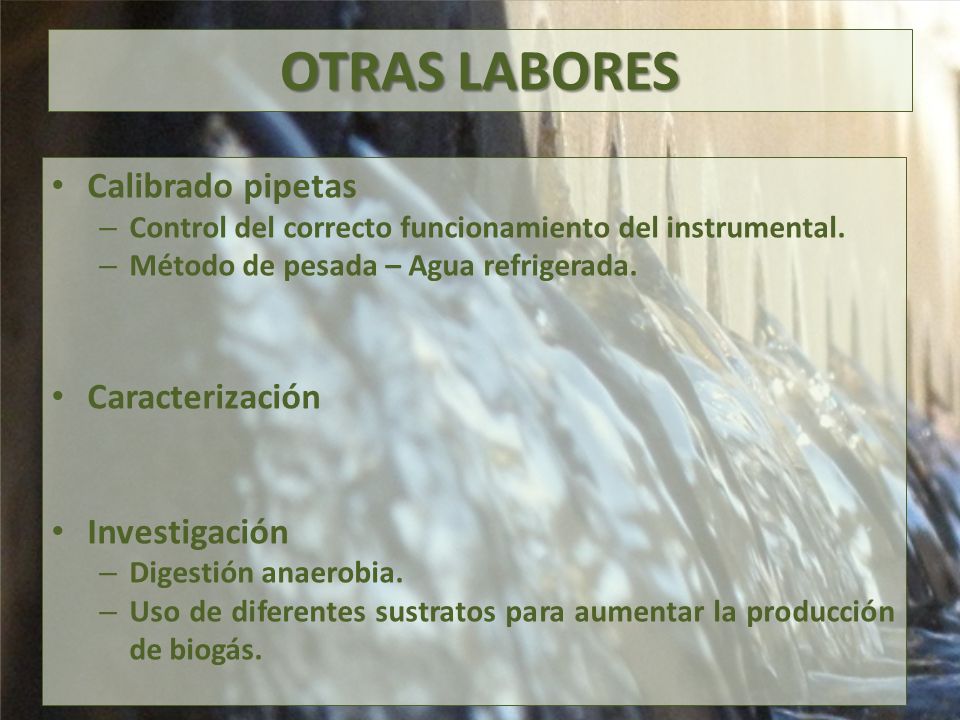

37 OTRAS LABORES Calibrado pipetas Caracterización Investigación
Control del correcto funcionamiento del instrumental. Método de pesada – Agua refrigerada. Caracterización Investigación Digestión anaerobia. Uso de diferentes sustratos para aumentar la producción de biogás.

38 MUCHAS GRACIAS
