Entidades (Unidades de Análisis): Localidad Segmento Viviendas Hogares Familias Personas 1.

Presentación del tema: "Entidades (Unidades de Análisis): Localidad Segmento Viviendas Hogares Familias Personas 1."— Transcripción de la presentación:

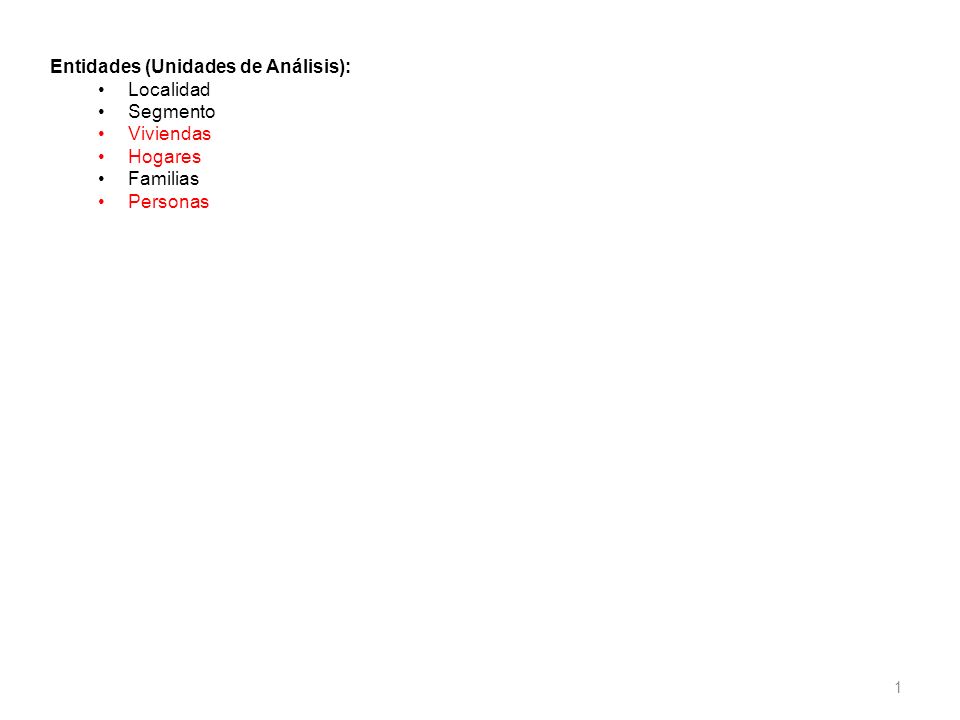

1 Entidades (Unidades de Análisis): Localidad Segmento Viviendas Hogares Familias Personas 1

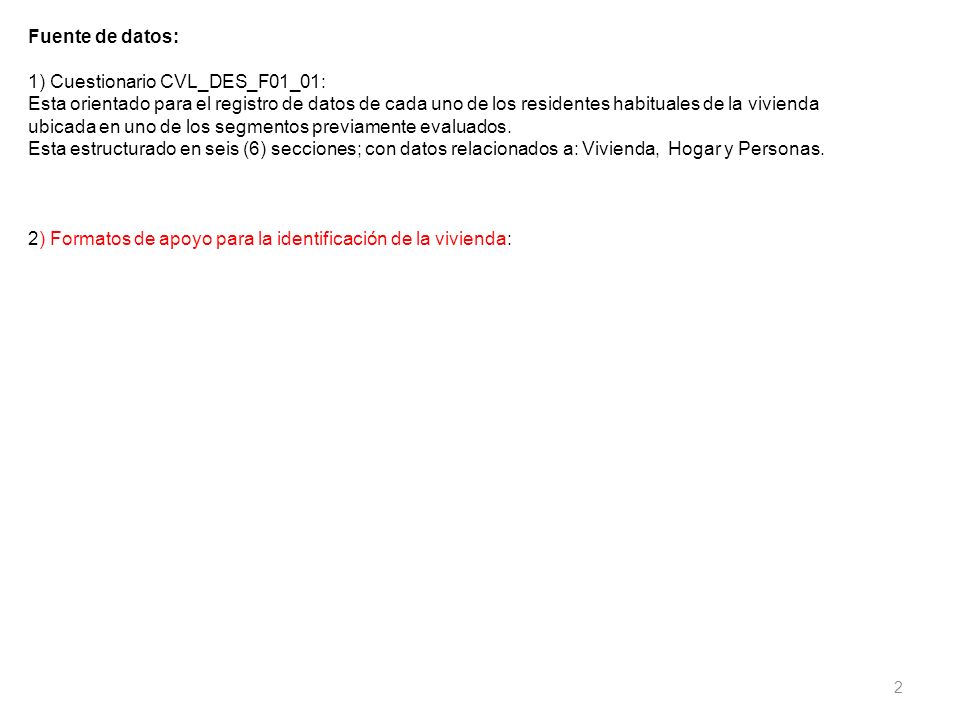

2 Fuente de datos: 1) Cuestionario CVL_DES_F01_01: Esta orientado para el registro de datos de cada uno de los residentes habituales de la vivienda ubicada en uno de los segmentos previamente evaluados. Esta estructurado en seis (6) secciones; con datos relacionados a: Vivienda, Hogar y Personas. 2) Formatos de apoyo para la identificación de la vivienda: 2

3 Mapa de Navegación 3

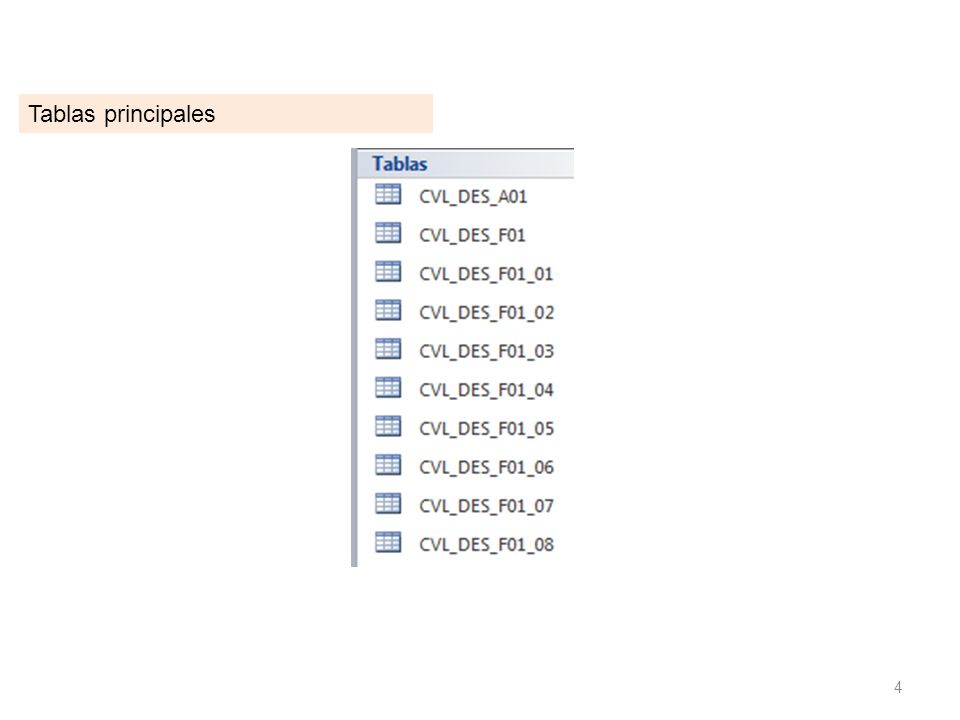

4 Tablas principales 4

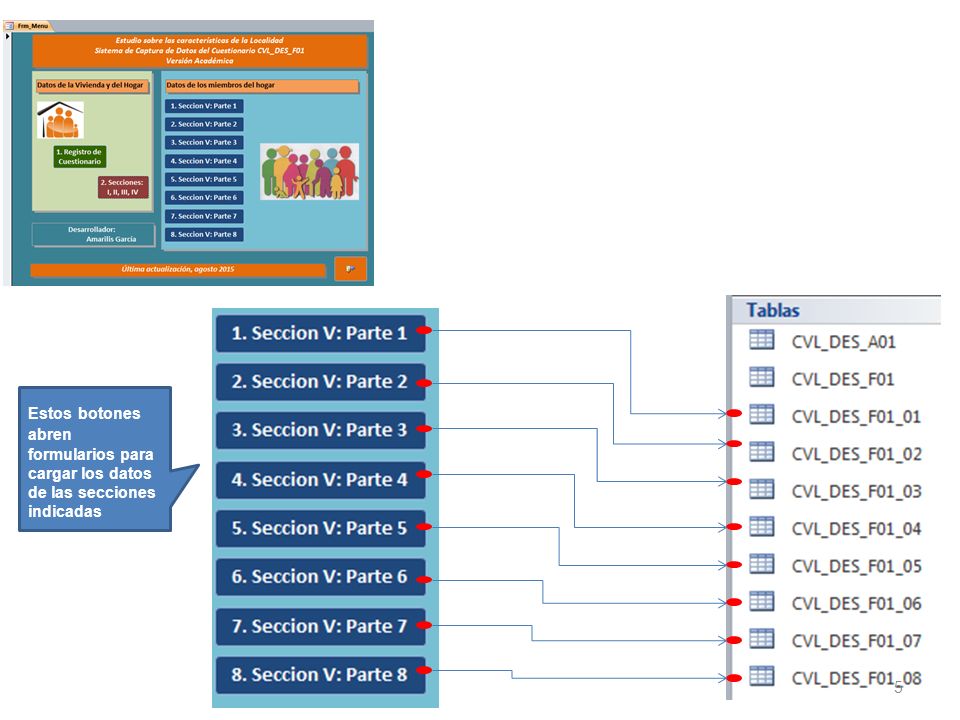

5 Estos botones abren formularios para cargar los datos de las secciones indicadas 5

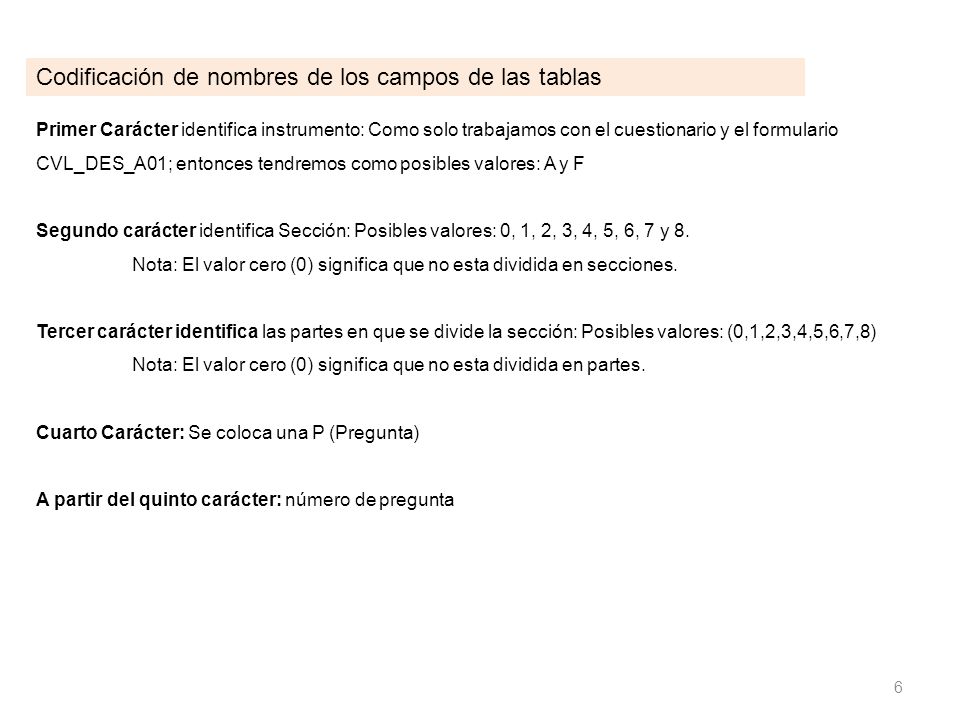

6 Codificación de nombres de los campos de las tablas Primer Carácter identifica instrumento: Como solo trabajamos con el cuestionario y el formulario CVL_DES_A01; entonces tendremos como posibles valores: A y F Segundo carácter identifica Sección: Posibles valores: 0, 1, 2, 3, 4, 5, 6, 7 y 8. Nota: El valor cero (0) significa que no esta dividida en secciones. Tercer carácter identifica las partes en que se divide la sección: Posibles valores: (0,1,2,3,4,5,6,7,8) Nota: El valor cero (0) significa que no esta dividida en partes. Cuarto Carácter: Se coloca una P (Pregunta) A partir del quinto carácter: número de pregunta 6

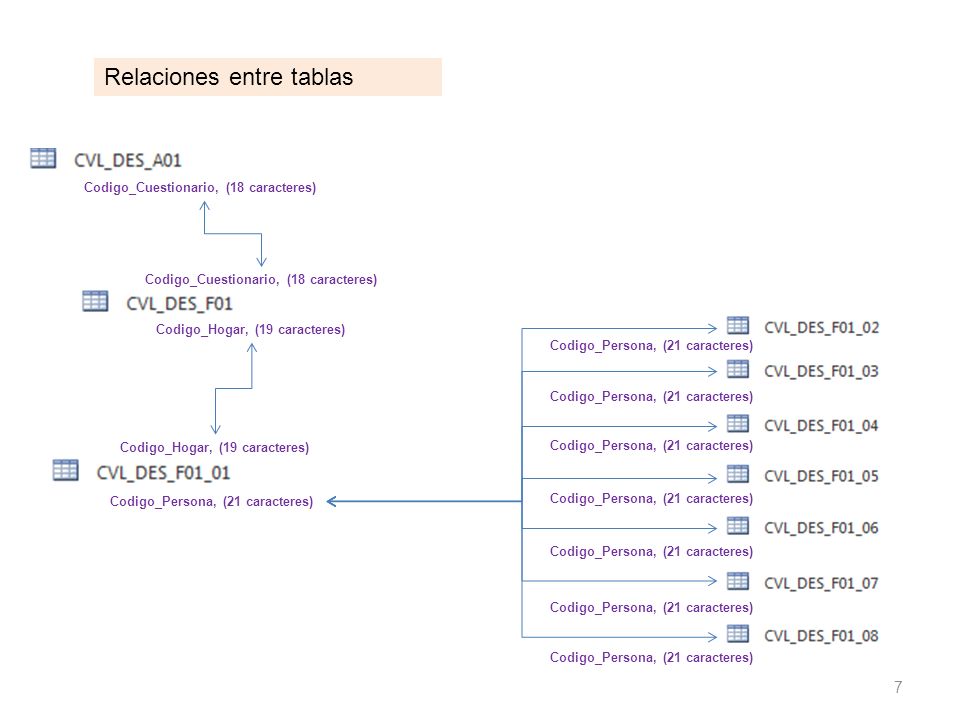

7 Relaciones entre tablas Codigo_Cuestionario, (18 caracteres) Codigo_Hogar, (19 caracteres) Codigo_Persona, (21 caracteres) Codigo_Cuestionario, (18 caracteres) Codigo_Hogar, (19 caracteres) Codigo_Persona, (21 caracteres) 7

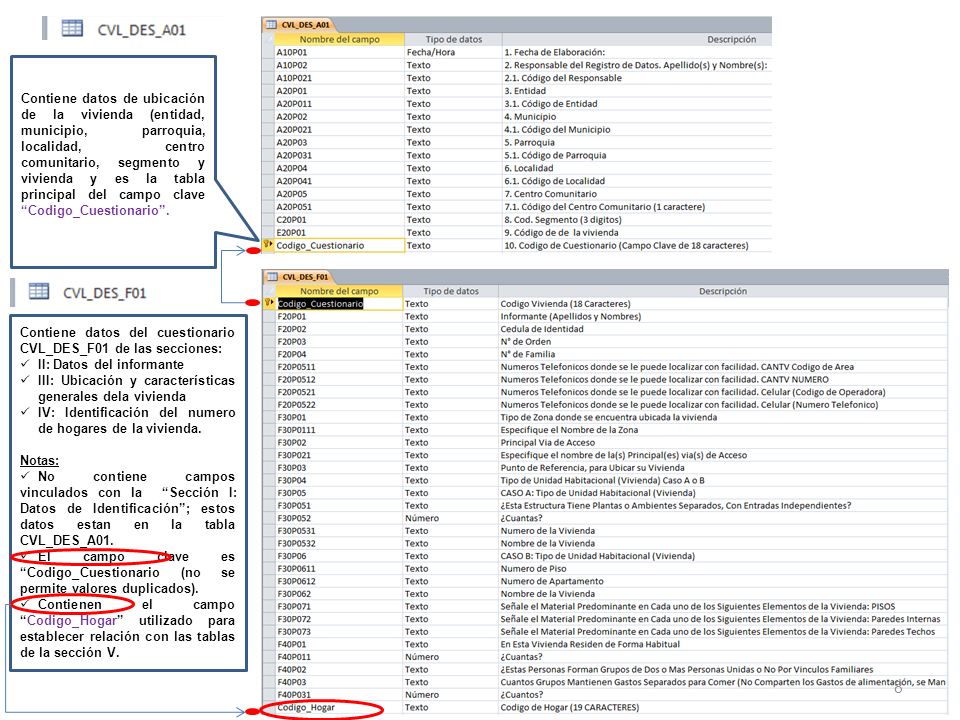

8 Contiene datos de ubicación de la vivienda (entidad, municipio, parroquia, localidad, centro comunitario, segmento y vivienda y es la tabla principal del campo clave “Codigo_Cuestionario”. Contiene datos del cuestionario CVL_DES_F01 de las secciones: II: Datos del informante III: Ubicación y características generales dela vivienda IV: Identificación del numero de hogares de la vivienda. Notas: No contiene campos vinculados con la “Sección I: Datos de Identificación”; estos datos estan en la tabla CVL_DES_A01. El campo clave es “Codigo_Cuestionario (no se permite valores duplicados). Contienen el campo “Codigo_Hogar” utilizado para establecer relación con las tablas de la sección V. 8

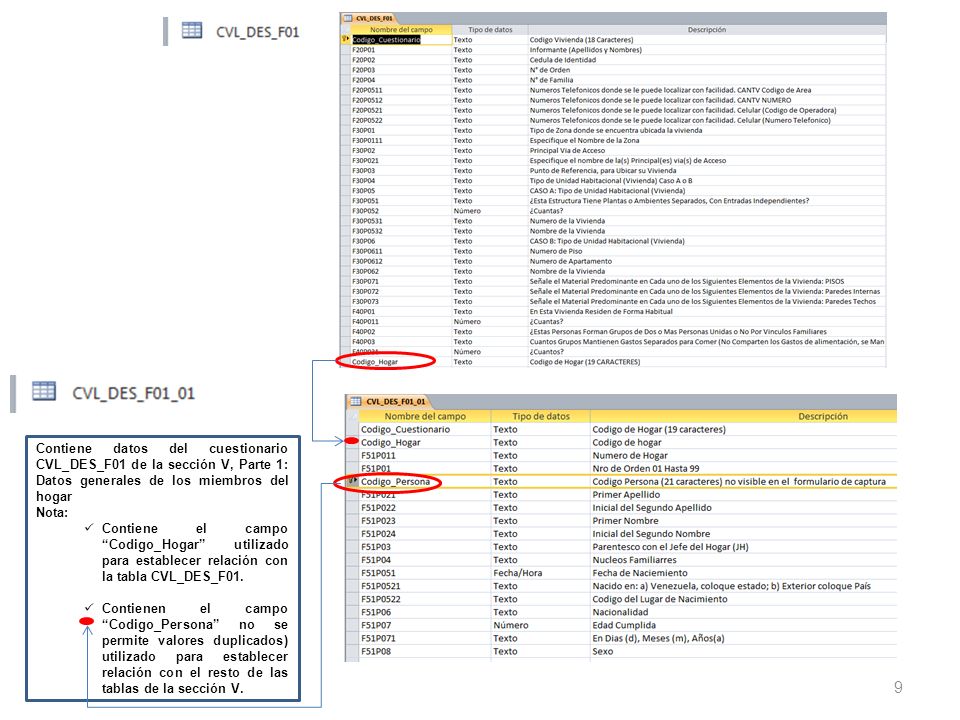

9 Contiene datos del cuestionario CVL_DES_F01 de la sección V, Parte 1: Datos generales de los miembros del hogar Nota: Contiene el campo “Codigo_Hogar” utilizado para establecer relación con la tabla CVL_DES_F01. Contienen el campo “Codigo_Persona” no se permite valores duplicados) utilizado para establecer relación con el resto de las tablas de la sección V. 9

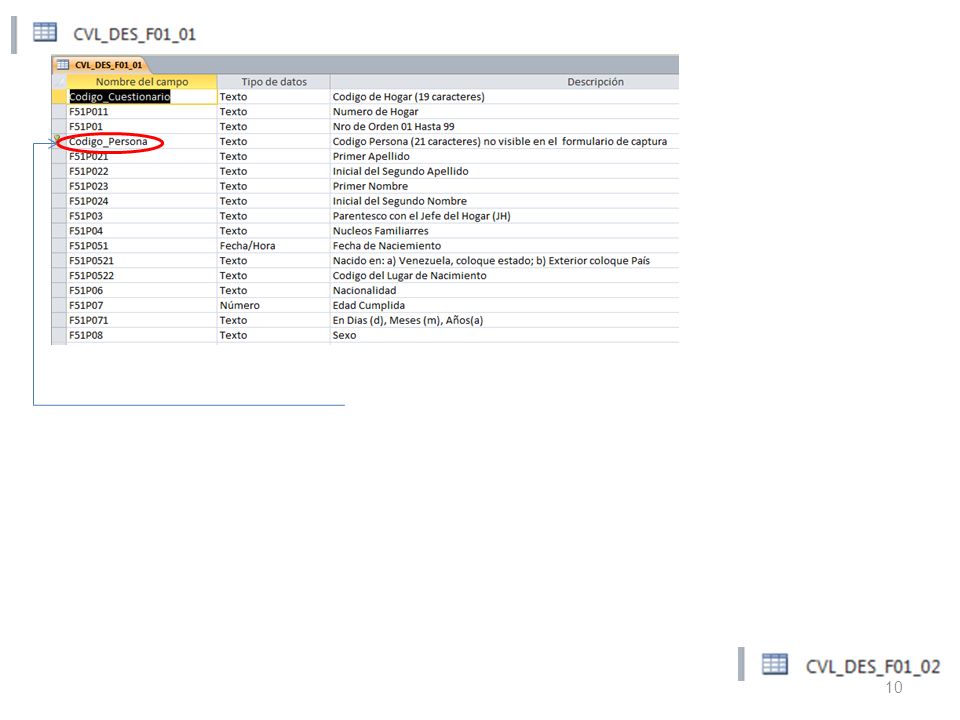

10 10

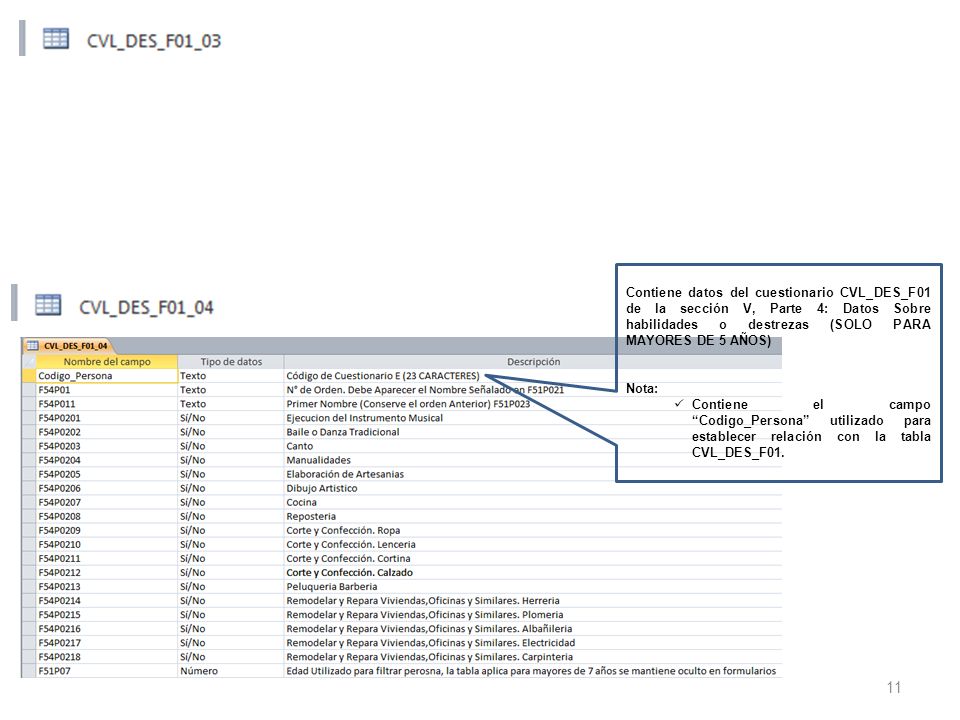

11 Contiene datos del cuestionario CVL_DES_F01 de la sección V, Parte 4: Datos Sobre habilidades o destrezas (SOLO PARA MAYORES DE 5 AÑOS) Nota: Contiene el campo “Codigo_Persona” utilizado para establecer relación con la tabla CVL_DES_F01. 11

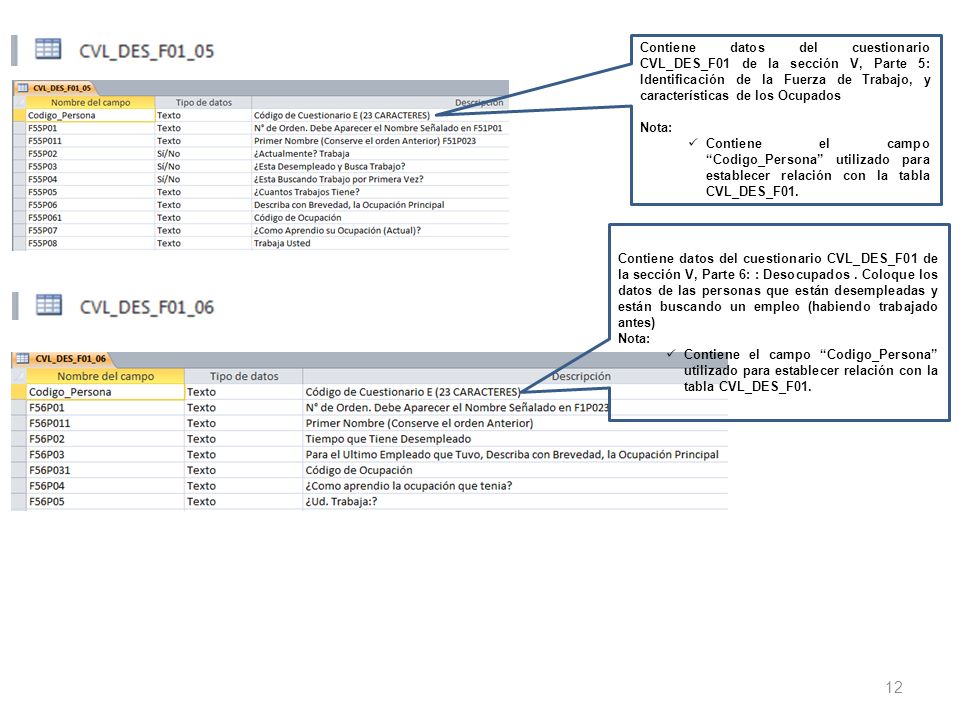

12 Contiene datos del cuestionario CVL_DES_F01 de la sección V, Parte 6: : Desocupados. Coloque los datos de las personas que están desempleadas y están buscando un empleo (habiendo trabajado antes) Nota: Contiene el campo “Codigo_Persona” utilizado para establecer relación con la tabla CVL_DES_F01. Contiene datos del cuestionario CVL_DES_F01 de la sección V, Parte 5: Identificación de la Fuerza de Trabajo, y características de los Ocupados Nota: Contiene el campo “Codigo_Persona” utilizado para establecer relación con la tabla CVL_DES_F01. 12

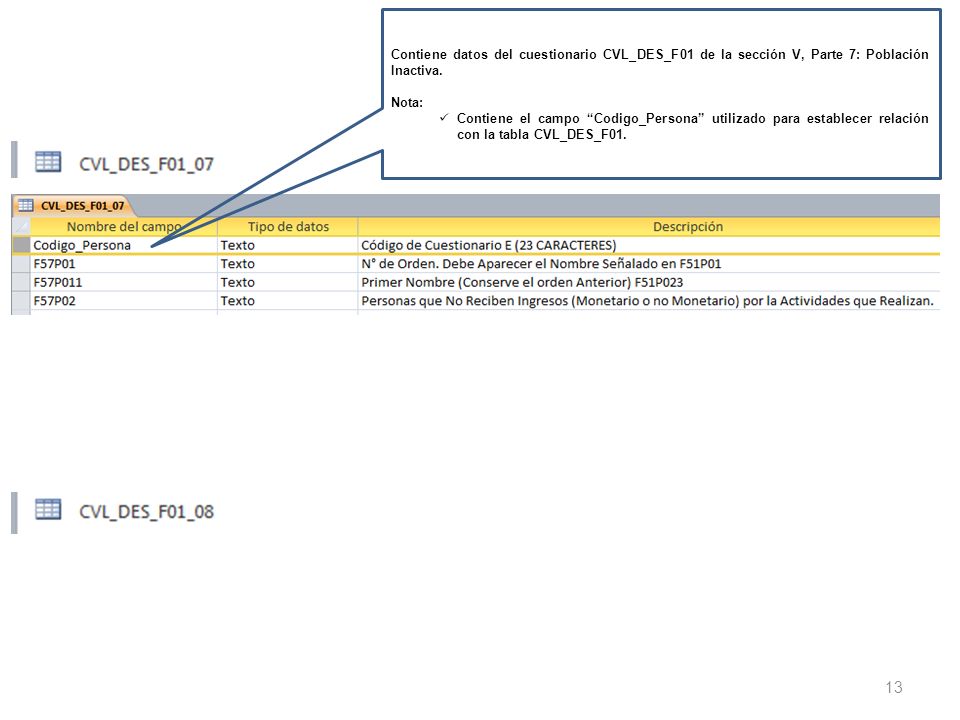

13 Contiene datos del cuestionario CVL_DES_F01 de la sección V, Parte 7: Población Inactiva. Nota: Contiene el campo “Codigo_Persona” utilizado para establecer relación con la tabla CVL_DES_F01. 13

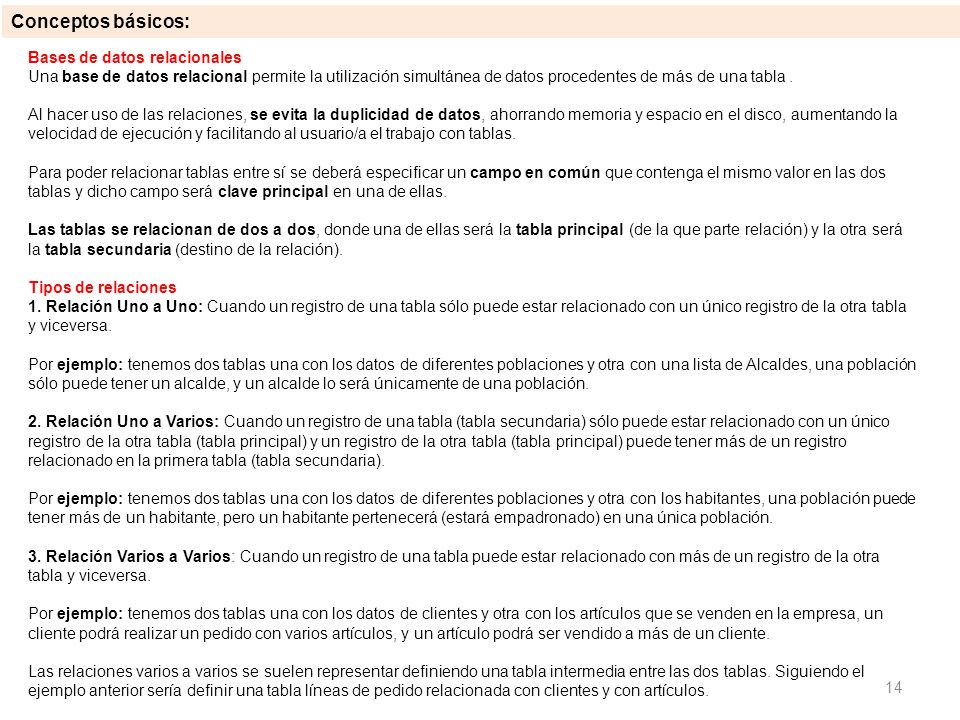

14 Bases de datos relacionales Una base de datos relacional permite la utilización simultánea de datos procedentes de más de una tabla. Al hacer uso de las relaciones, se evita la duplicidad de datos, ahorrando memoria y espacio en el disco, aumentando la velocidad de ejecución y facilitando al usuario/a el trabajo con tablas. Para poder relacionar tablas entre sí se deberá especificar un campo en común que contenga el mismo valor en las dos tablas y dicho campo será clave principal en una de ellas. Las tablas se relacionan de dos a dos, donde una de ellas será la tabla principal (de la que parte relación) y la otra será la tabla secundaria (destino de la relación). Tipos de relaciones 1. Relación Uno a Uno: Cuando un registro de una tabla sólo puede estar relacionado con un único registro de la otra tabla y viceversa. Por ejemplo: tenemos dos tablas una con los datos de diferentes poblaciones y otra con una lista de Alcaldes, una población sólo puede tener un alcalde, y un alcalde lo será únicamente de una población. 2. Relación Uno a Varios: Cuando un registro de una tabla (tabla secundaria) sólo puede estar relacionado con un único registro de la otra tabla (tabla principal) y un registro de la otra tabla (tabla principal) puede tener más de un registro relacionado en la primera tabla (tabla secundaria). Por ejemplo: tenemos dos tablas una con los datos de diferentes poblaciones y otra con los habitantes, una población puede tener más de un habitante, pero un habitante pertenecerá (estará empadronado) en una única población. 3. Relación Varios a Varios: Cuando un registro de una tabla puede estar relacionado con más de un registro de la otra tabla y viceversa. Por ejemplo: tenemos dos tablas una con los datos de clientes y otra con los artículos que se venden en la empresa, un cliente podrá realizar un pedido con varios artículos, y un artículo podrá ser vendido a más de un cliente. Las relaciones varios a varios se suelen representar definiendo una tabla intermedia entre las dos tablas. Siguiendo el ejemplo anterior sería definir una tabla líneas de pedido relacionada con clientes y con artículos. Conceptos básicos: 14

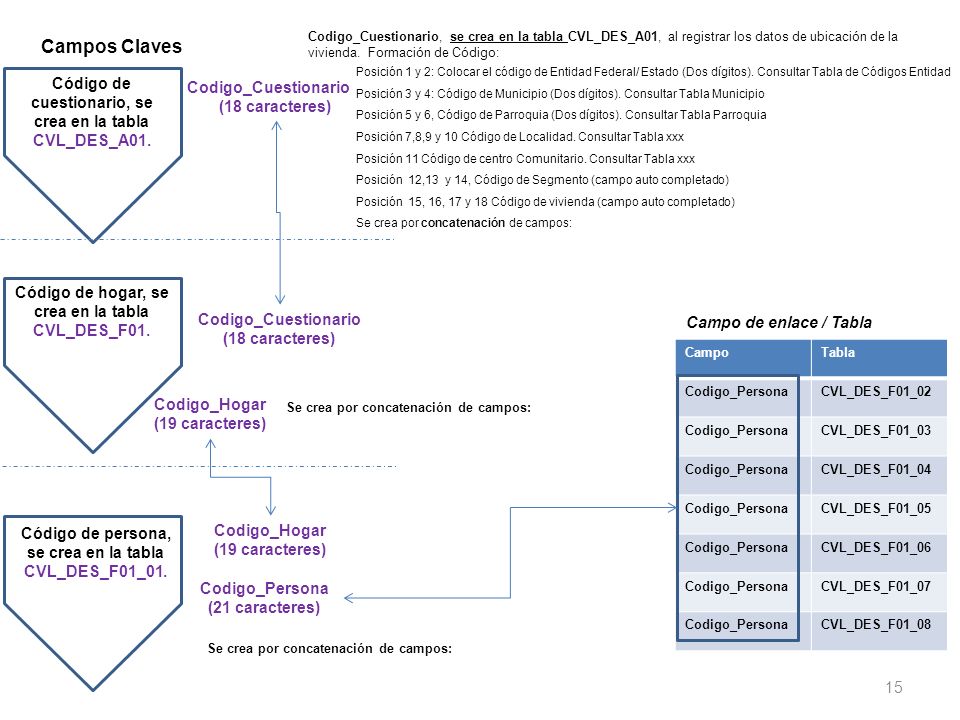

15 Campos Claves Código de cuestionario, se crea en la tabla CVL_DES_A01. Código de hogar, se crea en la tabla CVL_DES_F01. Código de persona, se crea en la tabla CVL_DES_F01_01. Codigo_Cuestionario (18 caracteres) Codigo_Hogar (19 caracteres) Codigo_Persona (21 caracteres) Codigo_Cuestionario, se crea en la tabla CVL_DES_A01, al registrar los datos de ubicación de la vivienda. Formación de Código: Posición 1 y 2: Colocar el código de Entidad Federal/ Estado (Dos dígitos). Consultar Tabla de Códigos Entidad Posición 3 y 4: Código de Municipio (Dos dígitos). Consultar Tabla Municipio Posición 5 y 6, Código de Parroquia (Dos dígitos). Consultar Tabla Parroquia Posición 7,8,9 y 10 Código de Localidad. Consultar Tabla xxx Posición 11 Código de centro Comunitario. Consultar Tabla xxx Posición 12,13 y 14, Código de Segmento (campo auto completado) Posición 15, 16, 17 y 18 Código de vivienda (campo auto completado) Se crea por concatenación de campos: Codigo_Cuestionario (18 caracteres) Codigo_Hogar (19 caracteres) CampoTabla Codigo_PersonaCVL_DES_F01_02 Codigo_PersonaCVL_DES_F01_03 Codigo_PersonaCVL_DES_F01_04 Codigo_PersonaCVL_DES_F01_05 Codigo_PersonaCVL_DES_F01_06 Codigo_PersonaCVL_DES_F01_07 Codigo_PersonaCVL_DES_F01_08 Campo de enlace / Tabla 15

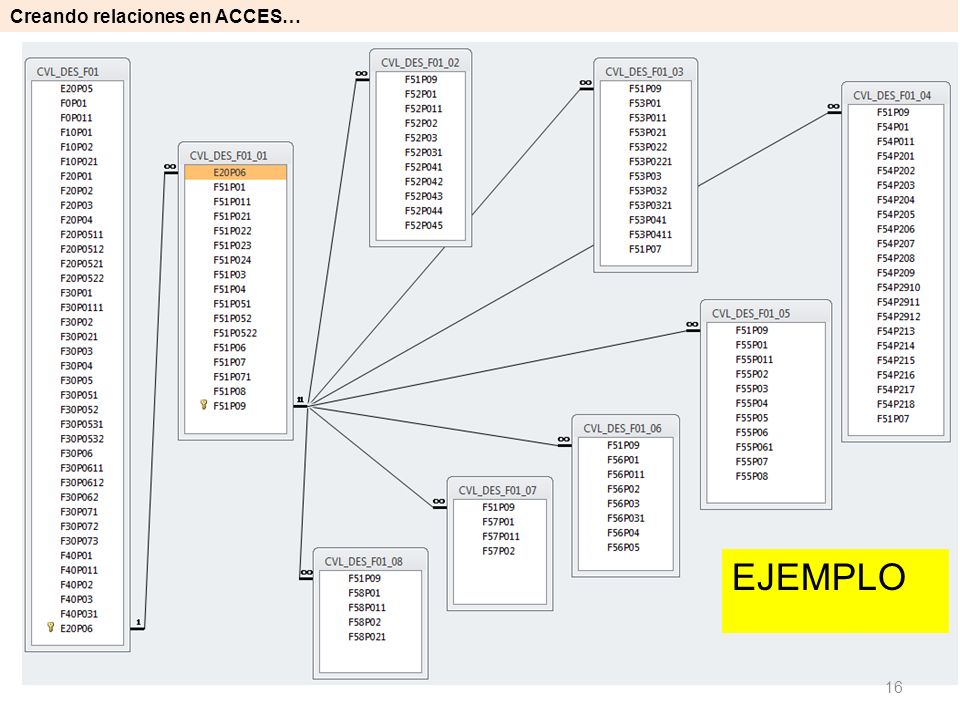

16 Creando relaciones en ACCES… EJEMPLO 16
