Material: Acero al Carbono SAE 1045

Presentación del tema: "Material: Acero al Carbono SAE 1045"— Transcripción de la presentación:

1 DETERMINACIÓN DE LOS SISTEMAS DE LLENADO Y ALIMENTACIÓN DE UNA FUNDICIÓN

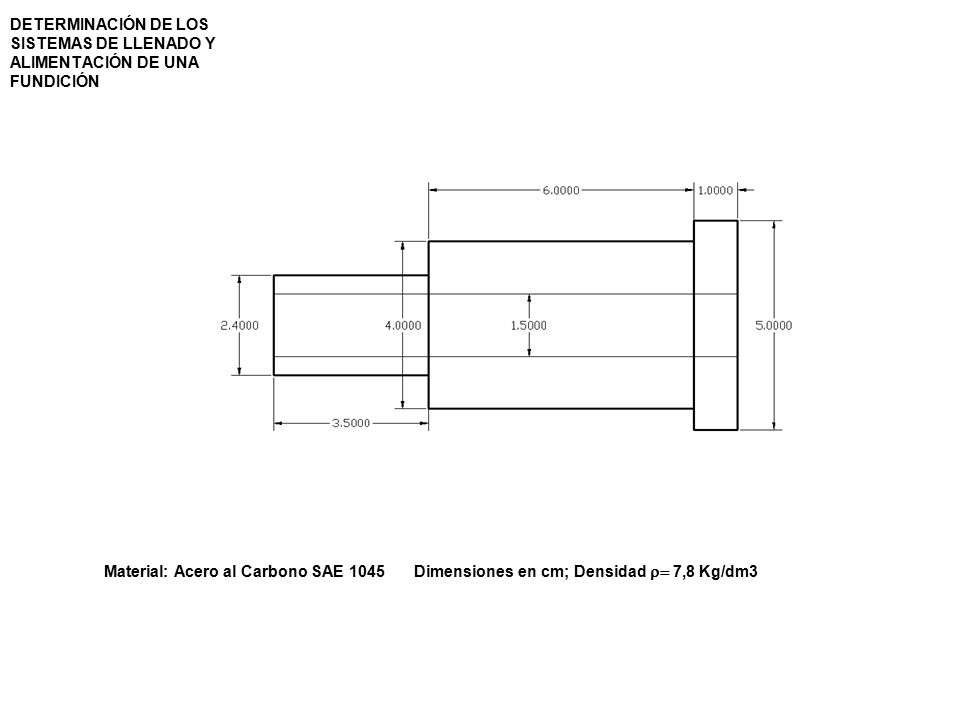

Material: Acero al Carbono SAE 1045 Dimensiones en cm; Densidad r= 7,8 Kg/dm3

2 DETERMINACIÓN DE LOS SISTEMAS DE LLENADO Y ALIMENTACIÓN DE UNA FUNDICIÓN

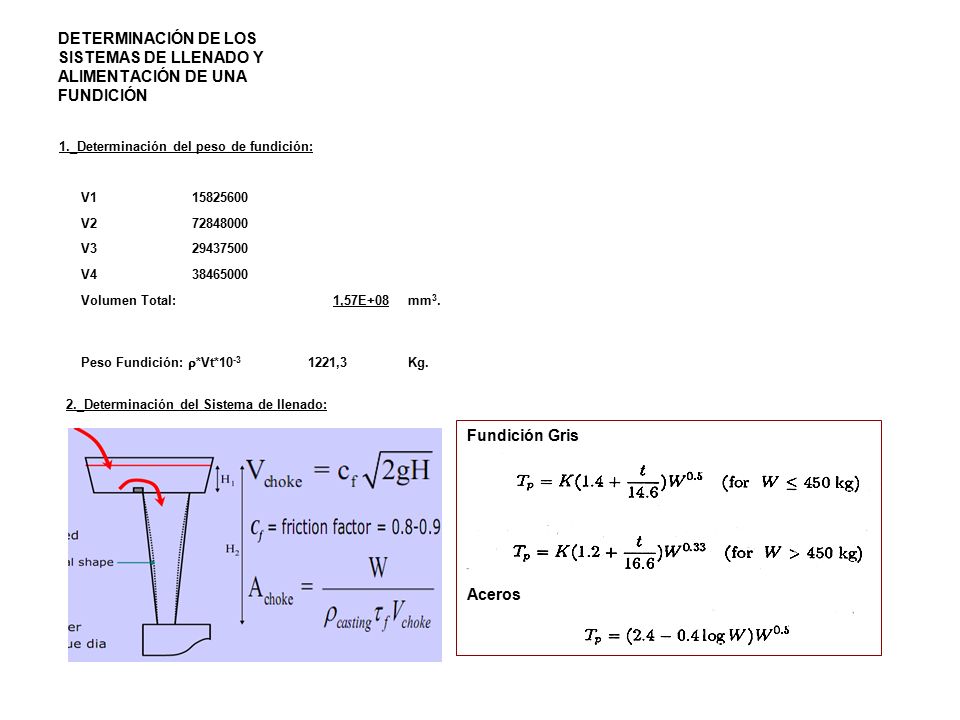

1._Determinación del peso de fundición: V1 V2 V3 V4 Volumen Total: 1,57E+08 mm3. Peso Fundición: r*Vt*10-3 1221,3 Kg. 2._Determinación del Sistema de llenado: Fundición Gris Aceros

3 1._Controlada por la colada o vaciadero.
DETERMINACIÓN DE LOS SISTEMAS DE LLENADO Y ALIMENTACIÓN DE UNA FUNDICIÓN área de control (choke) Caso 1 Caso 2 2._Determinación del Sistema de llenado: ts: 40,72 s por fs (2): 81,4 s Achoke: 0,507 cm.2 El área de control (choke) se escoge de acuerdo a los siguientes criterios: 1._Controlada por la colada o vaciadero. 2.- Controlado por las entradas. Para el primer caso: A choke= Área de la base de la colada y el área de los canales y entradas será igual a 4 veces el área de control (choke), para los canales de sección rectangular se usa una relación ancho : altura de 1:2 y para las entradas 4:1. Para el segundo caso, A choke=S área de las entradas. Vchoke (Velocidad en area de control). Achoke (área de control del flujo) W (peso de la pieza ). r (densidad de la aleación).

4 DETERMINACIÓN DELTAMAÑO DE LOS ALIMENTADORES

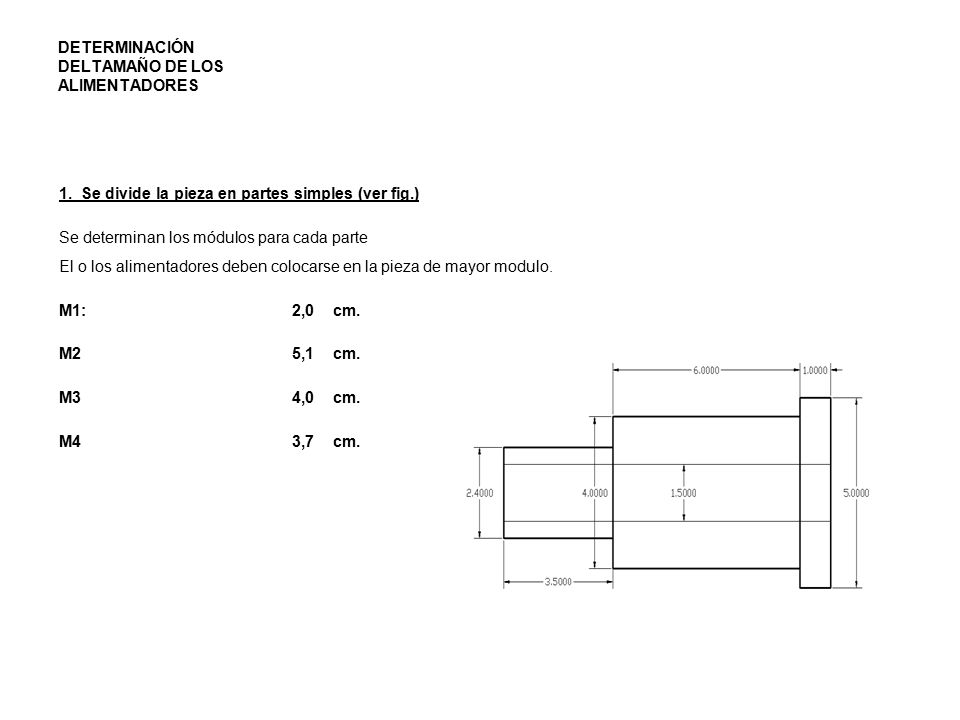

1._Se divide la pieza en partes simples (ver fig.) Se determinan los módulos para cada parte El o los alimentadores deben colocarse en la pieza de mayor modulo. M1: 2,0 cm. M2 5,1 M3 4,0 M4 3,7

5 DETERMINACIÓN DEL TAMAÑO DE LOS ALIMENTADORES

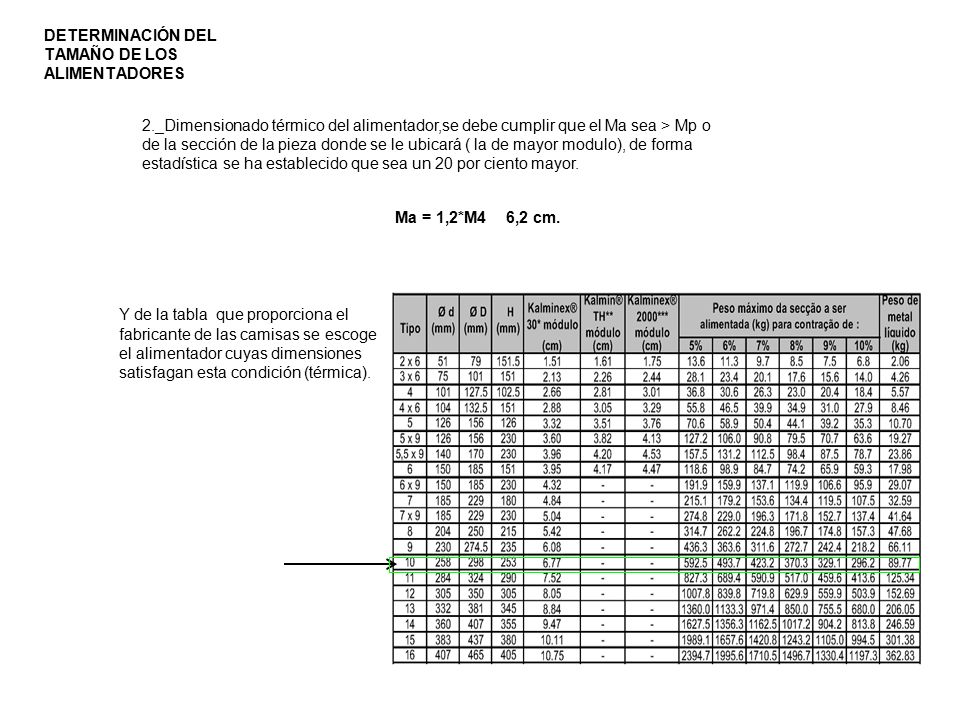

2._Dimensionado térmico del alimentador,se debe cumplir que el Ma sea > Mp o de la sección de la pieza donde se le ubicará ( la de mayor modulo), de forma estadística se ha establecido que sea un 20 por ciento mayor. Ma = 1,2*M4 6,2 cm. Y de la tabla que proporciona el fabricante de las camisas se escoge el alimentador cuyas dimensiones satisfagan esta condición (térmica).

6 DETERMINACIÓN DEL TAMAÑO DE LOS ALIMENTADORES

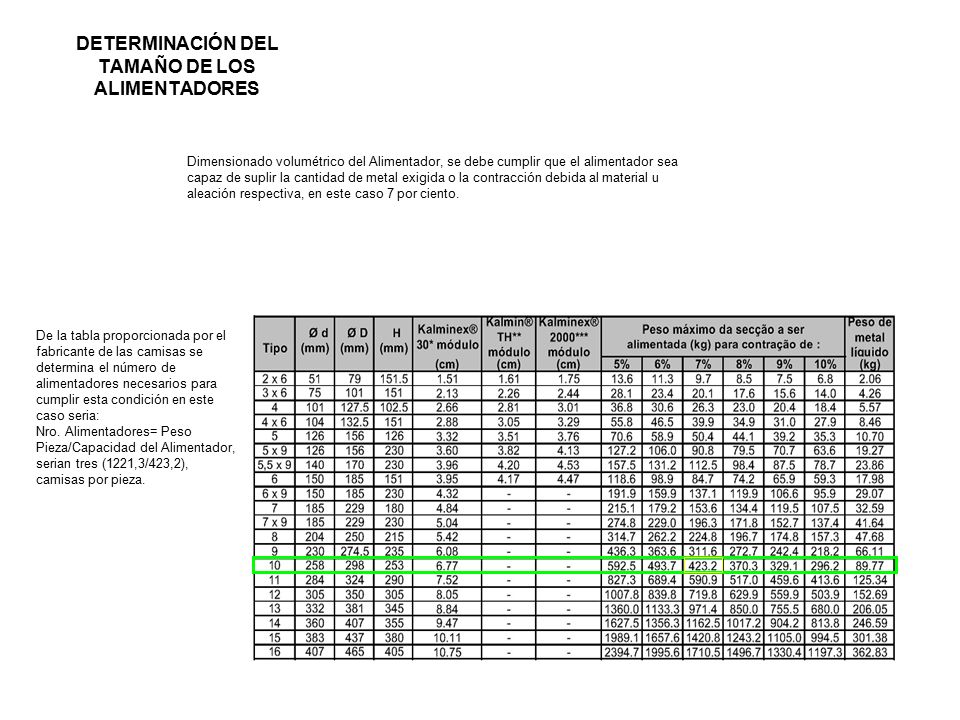

Dimensionado volumétrico del Alimentador, se debe cumplir que el alimentador sea capaz de suplir la cantidad de metal exigida o la contracción debida al material u aleación respectiva, en este caso 7 por ciento. De la tabla proporcionada por el fabricante de las camisas se determina el número de alimentadores necesarios para cumplir esta condición en este caso seria: Nro. Alimentadores= Peso Pieza/Capacidad del Alimentador, serian tres (1221,3/423,2), camisas por pieza.
