TUTORIAL DE INSTALACION
T-LOGGER HI 143 ENTRAR
2
Menú Principal DESCRIPCION GENERAL DESCRIPCION FUNCIONAL DEL LCD
PRIMER PASO, (INSTALACION DE DRIVERS) SEGUNDO PASO, (PROGRAMACION) TERCER PASO, (DESCARGA DE DATOS) SUSTICION DE PILAS INSTALACION EN LA PARED CONFIGURACION PUERTOS “COM”
3
Descripción HI 143 es un registrador de temperatura con sensor NTC interno. El usuario interactúa con el registrador, programando el dispositivo o descargando los datos registrados, a través de un puerto en serie o USB en un PC. El software de aplicación compatible con Windows® da soporte a la comunicación entre el registrador y el PC mediante un transmisor (HI con conector USB). Volver menu Principal
4

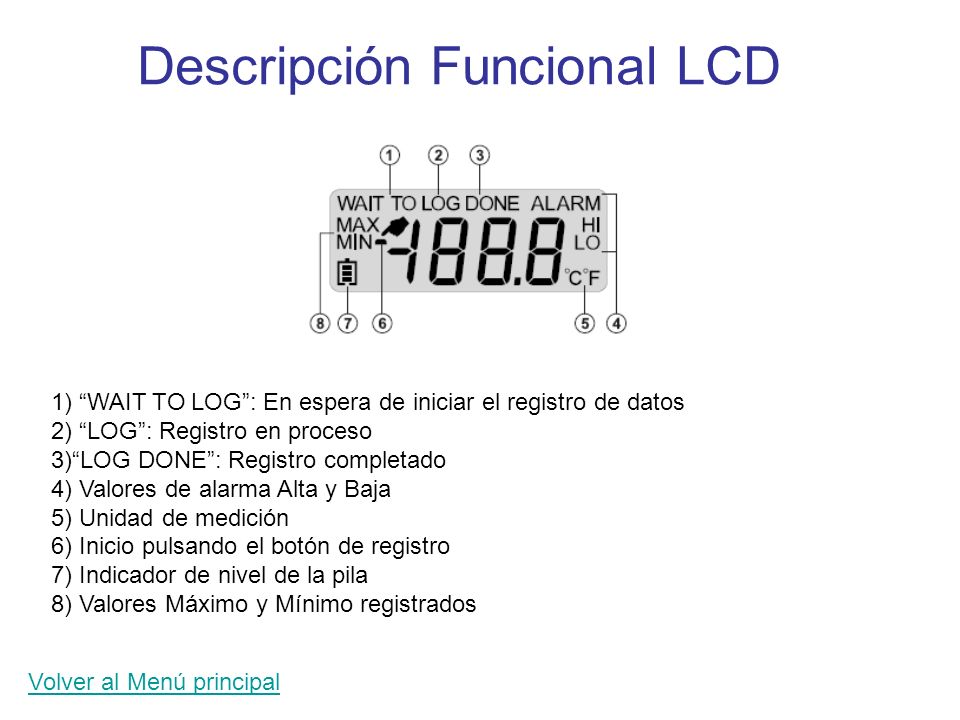

Descripción Funcional LCD
1) “WAIT TO LOG”: En espera de iniciar el registro de datos 2) “LOG”: Registro en proceso 3)“LOG DONE”: Registro completado 4) Valores de alarma Alta y Baja 5) Unidad de medición 6) Inicio pulsando el botón de registro 7) Indicador de nivel de la pila 8) Valores Máximo y Mínimo registrados Volver al Menú principal
5
INSTALACION DE DRIVERS

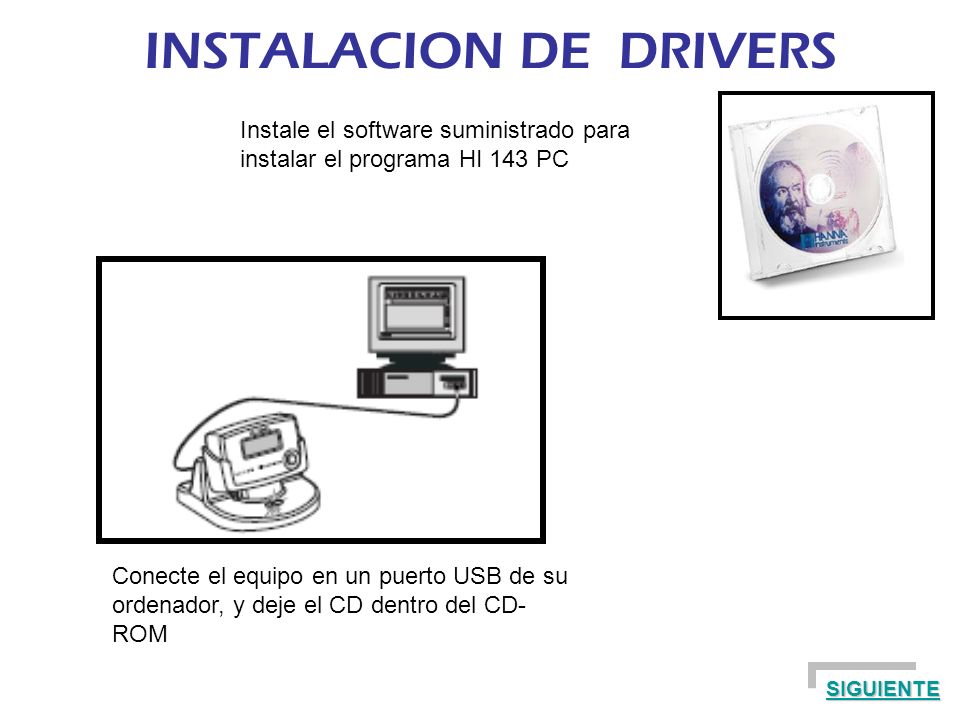

Instale el software suministrado para instalar el programa HI 143 PC Conecte el equipo en un puerto USB de su ordenador, y deje el CD dentro del CD-ROM SIGUIENTE
6

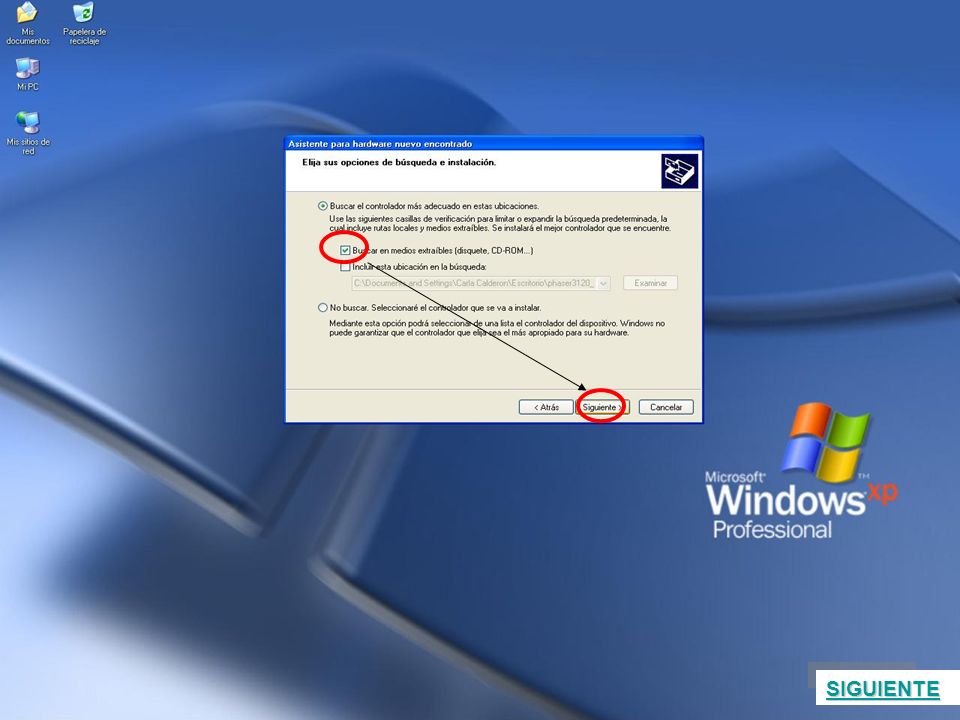

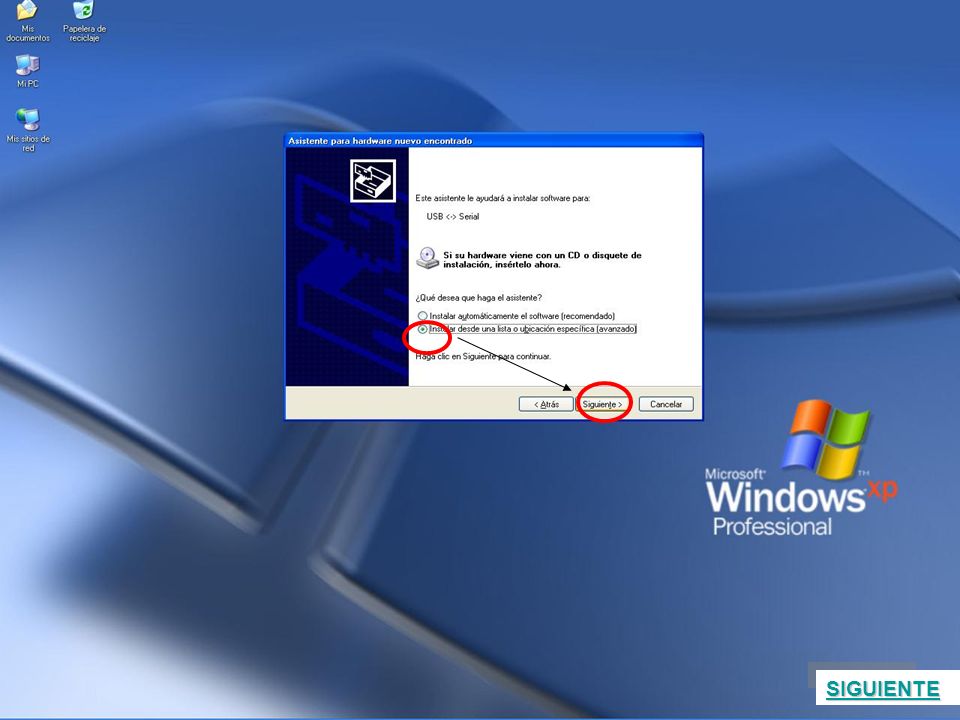

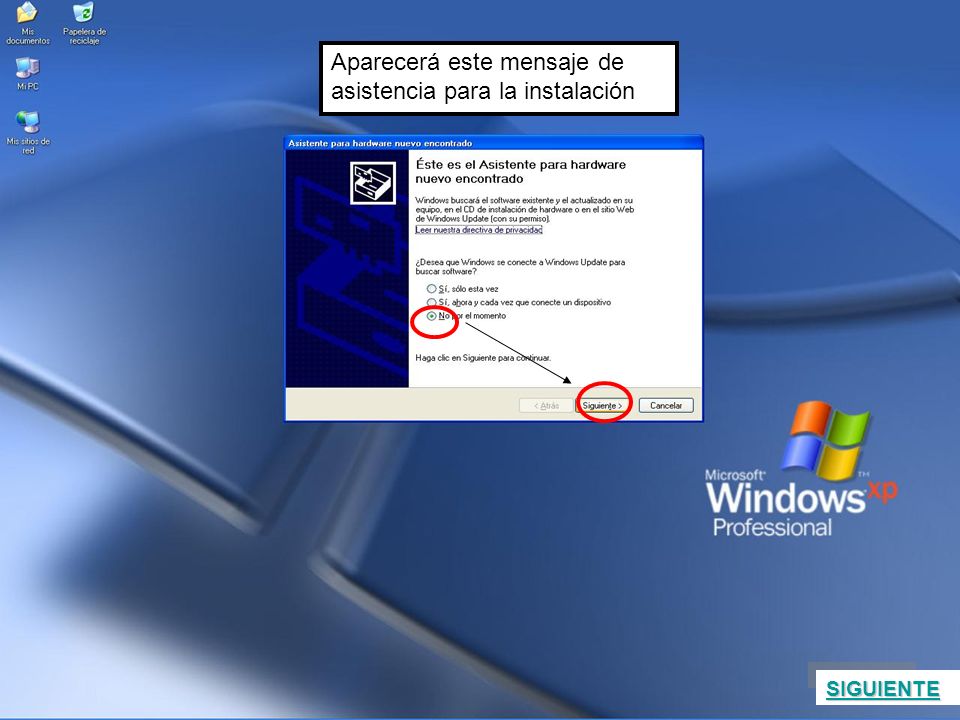

Aparecerá este mensaje de asistencia para la instalación
SIGUIENTE
7
SIGUIENTE
8
SIGUIENTE
9

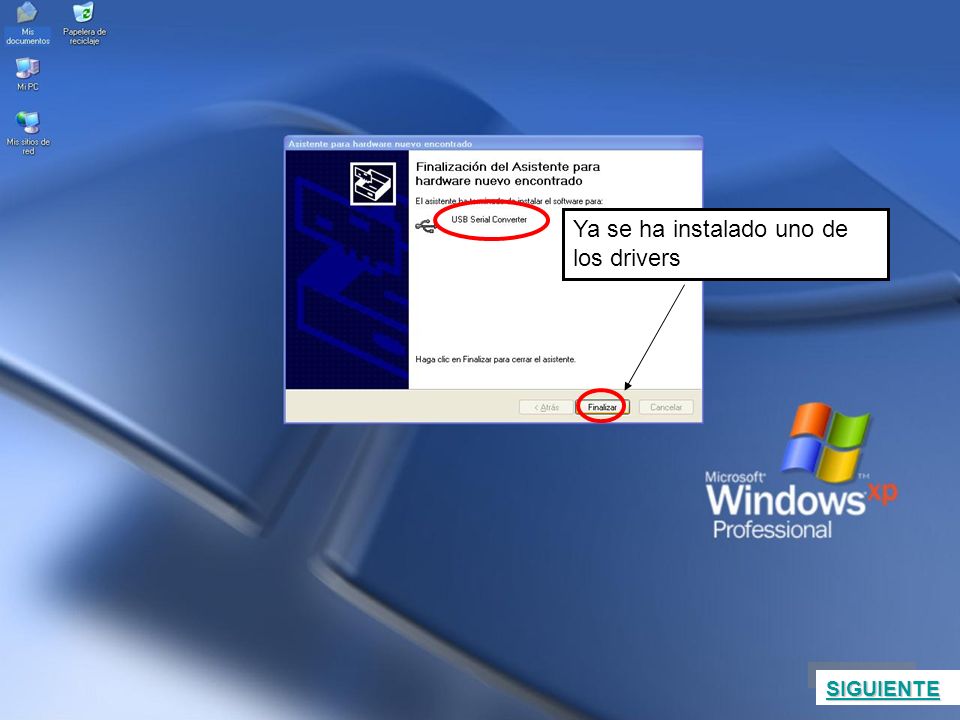

Ya se ha instalado uno de los drivers
SIGUIENTE
10

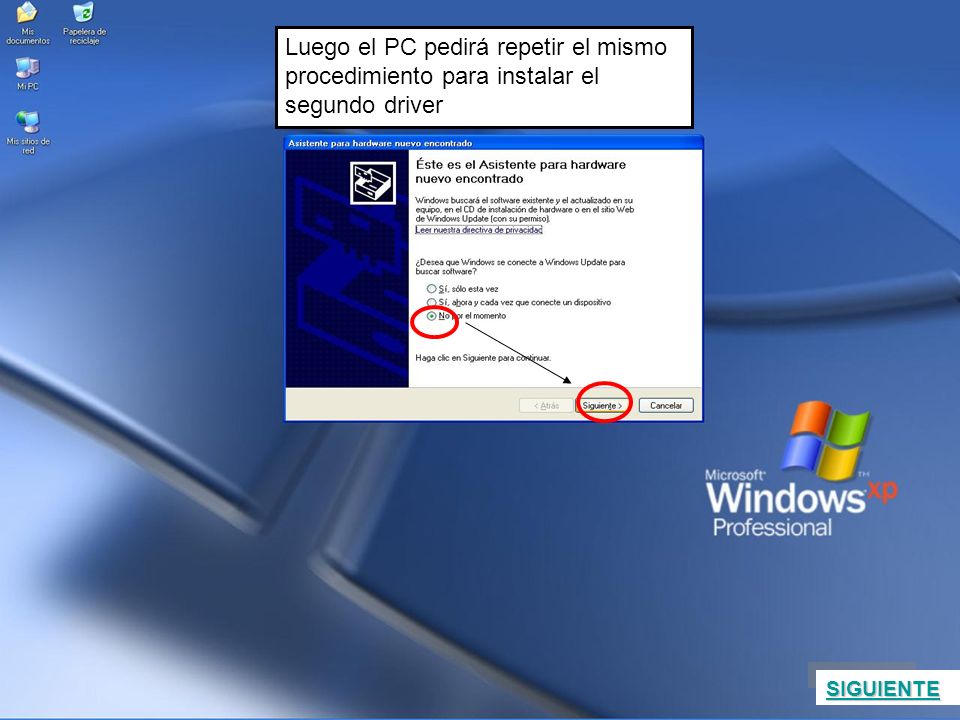

Luego el PC pedirá repetir el mismo procedimiento para instalar el segundo driver
SIGUIENTE
11
SIGUIENTE
12
SIGUIENTE
13

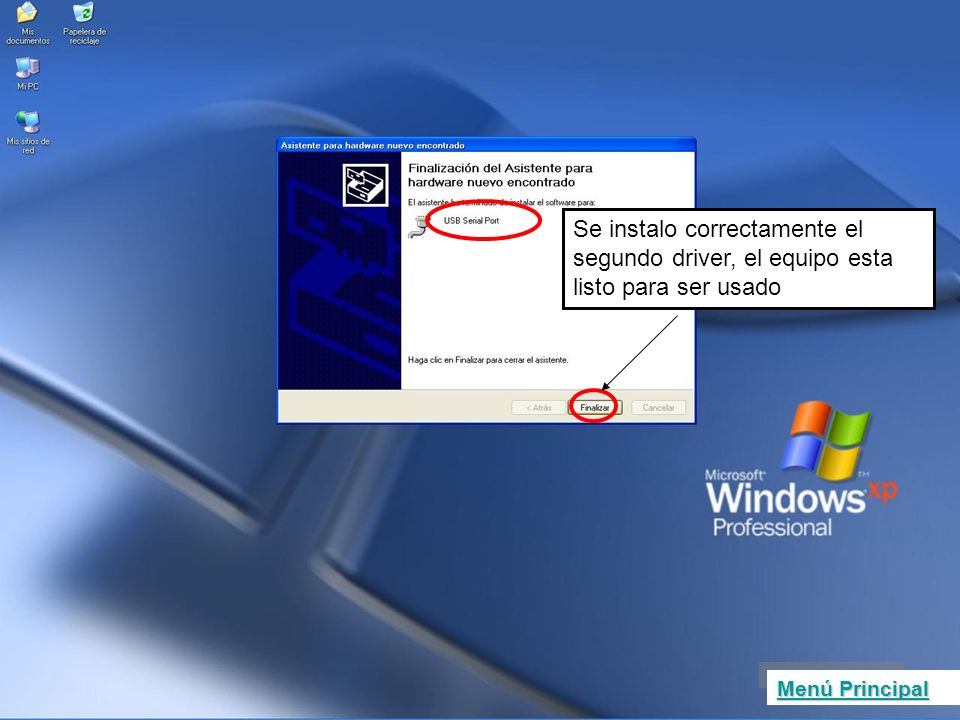

Se instalo correctamente el segundo driver, el equipo esta listo para ser usado
Menú Principal
14
Programación Del Equipo

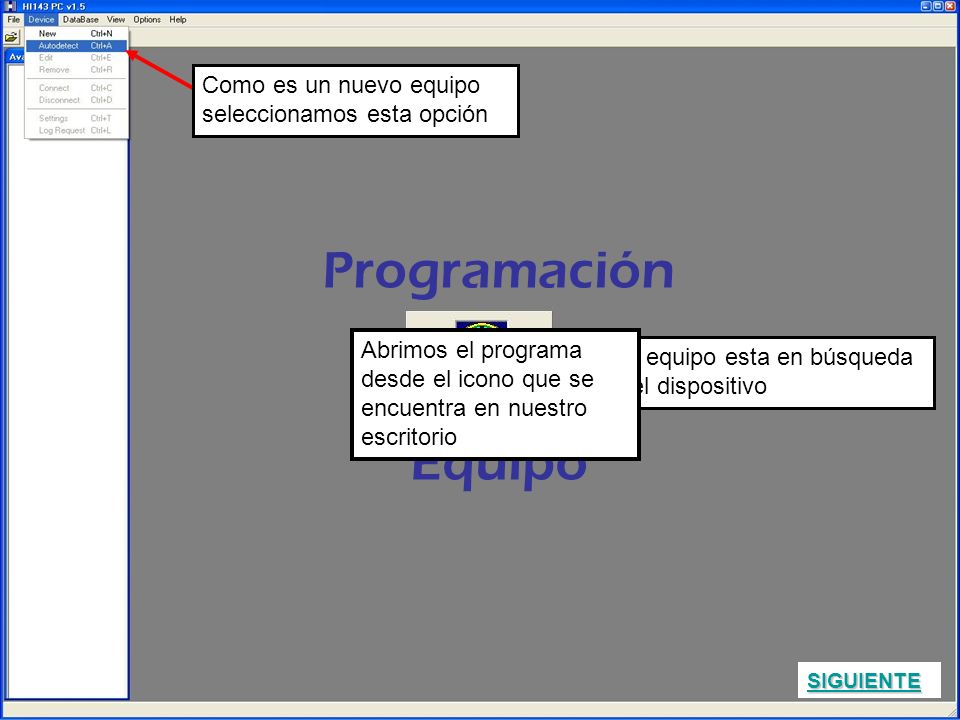

Como es un nuevo equipo seleccionamos esta opción Programación Del Equipo Abrimos el programa desde el icono que se encuentra en nuestro escritorio El equipo esta en búsqueda del dispositivo SIGUIENTE
15
Colocamos un nombre de usuario y una descripción
Luego click en OK para ingresar el nuevo equipo SIGUIENTE
16

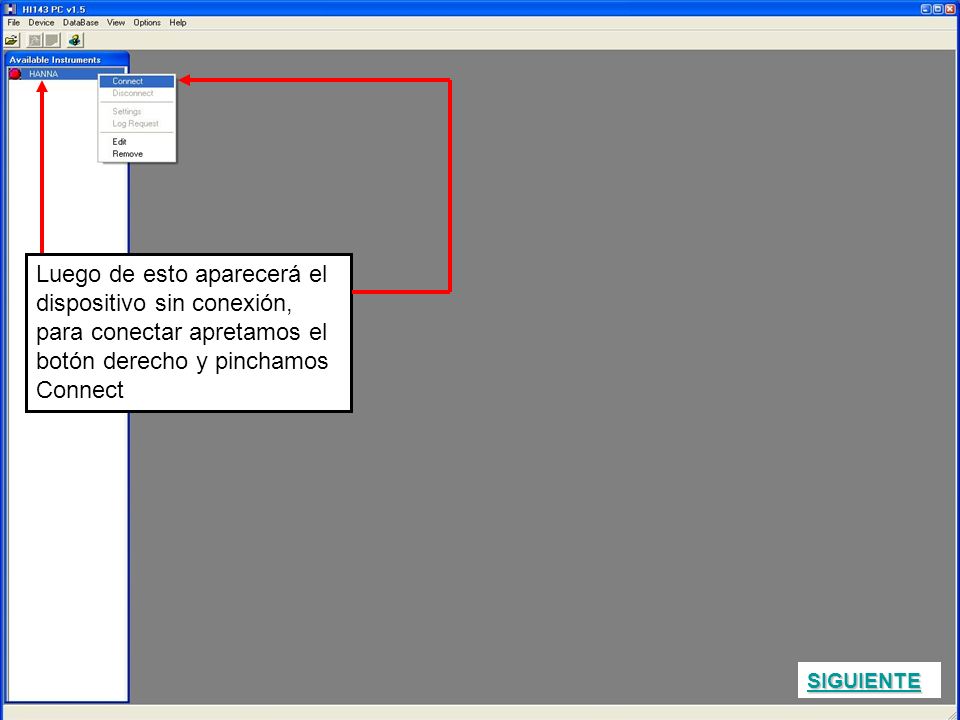

Luego de esto aparecerá el dispositivo sin conexión, para conectar apretamos el botón derecho y pinchamos Connect SIGUIENTE
17

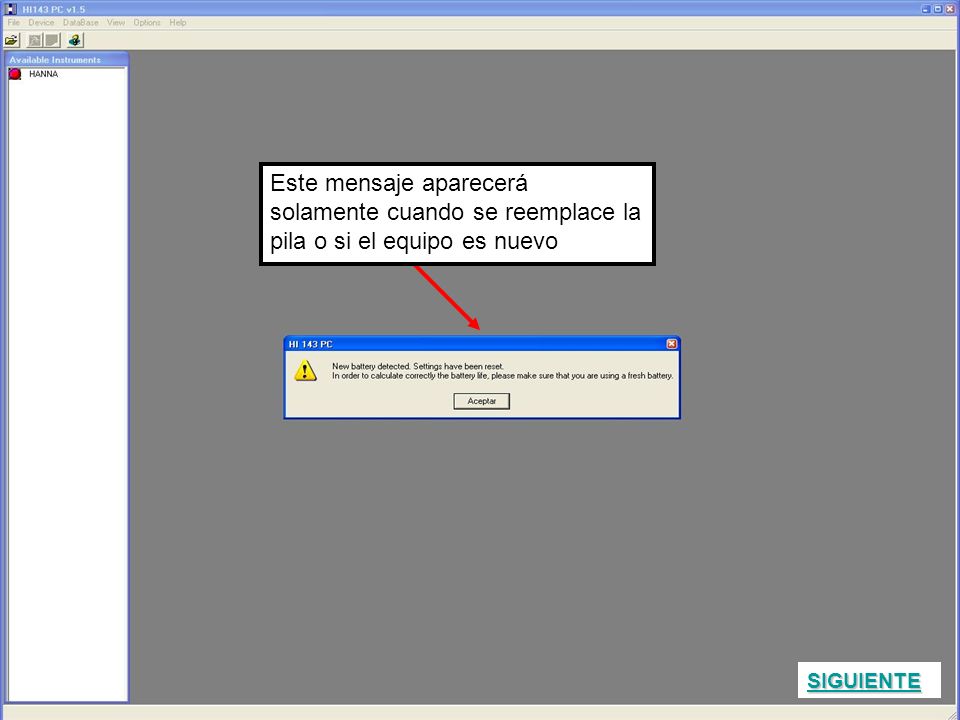

Este mensaje aparecerá solamente cuando se reemplace la pila o si el equipo es nuevo
SIGUIENTE
18

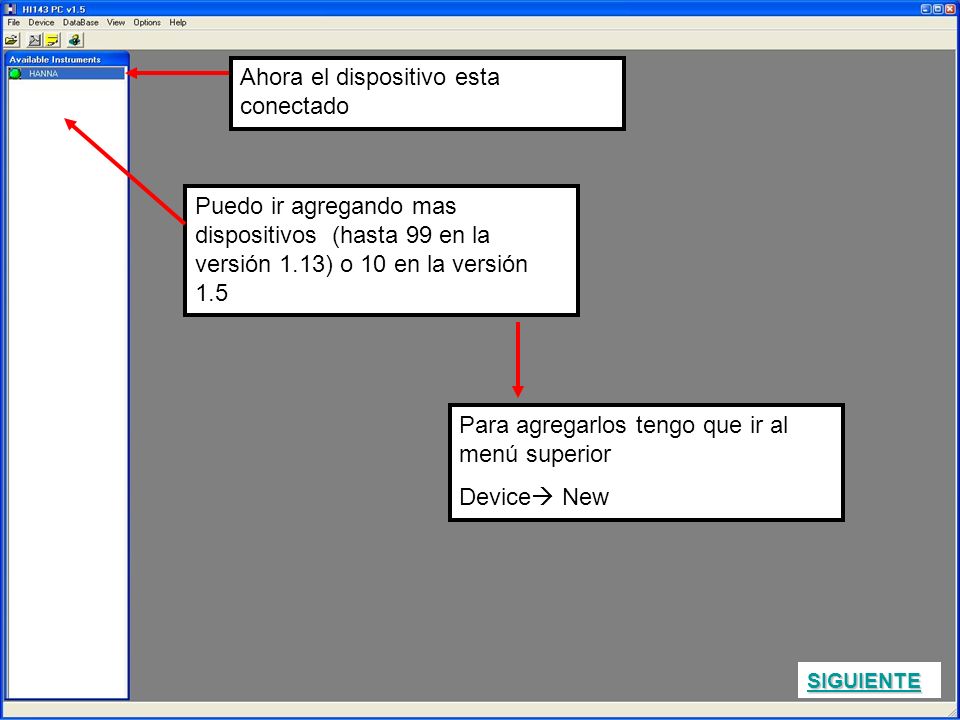

Ahora el dispositivo esta conectado
Puedo ir agregando mas dispositivos (hasta 99 en la versión 1.13) o 10 en la versión 1.5 Para agregarlos tengo que ir al menú superior Device New SIGUIENTE
19

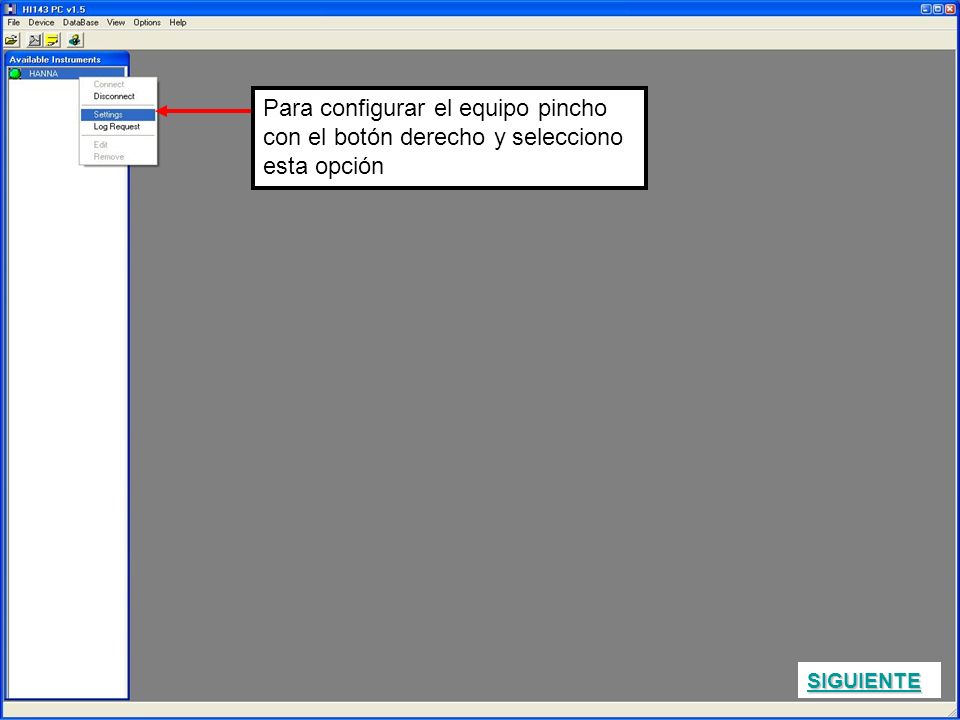

Para configurar el equipo pincho con el botón derecho y selecciono esta opción
SIGUIENTE
20
En esta pestaña me muestra el status del instrumento
SIGUIENTE
21

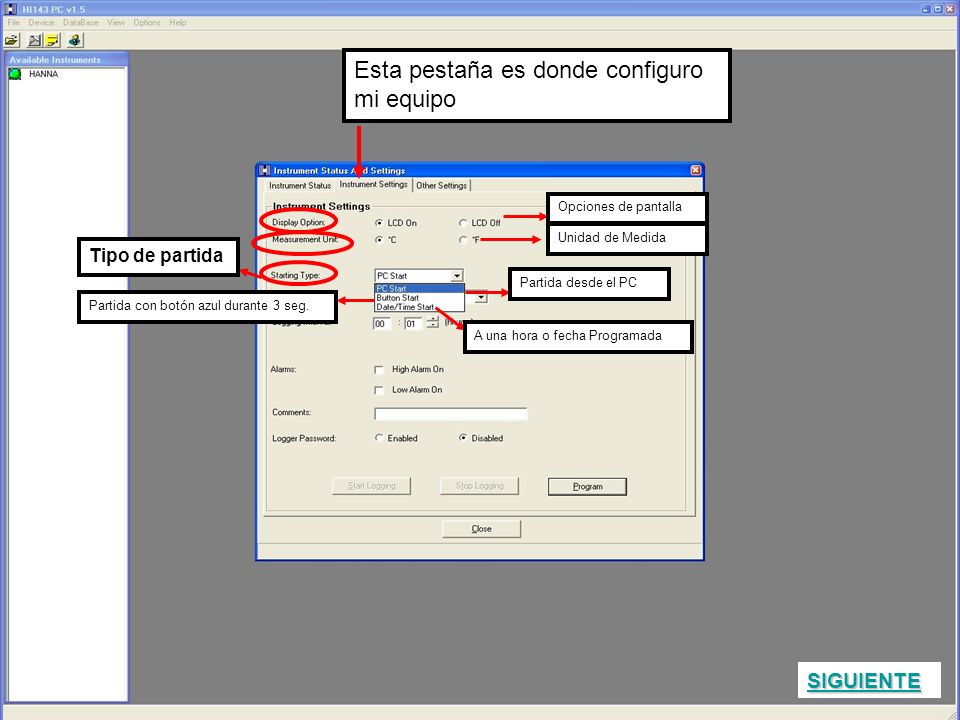

Esta pestaña es donde configuro mi equipo
Opciones de pantalla Unidad de Medida Tipo de partida Partida desde el PC Partida con botón azul durante 3 seg. A una hora o fecha Programada SIGUIENTE
22

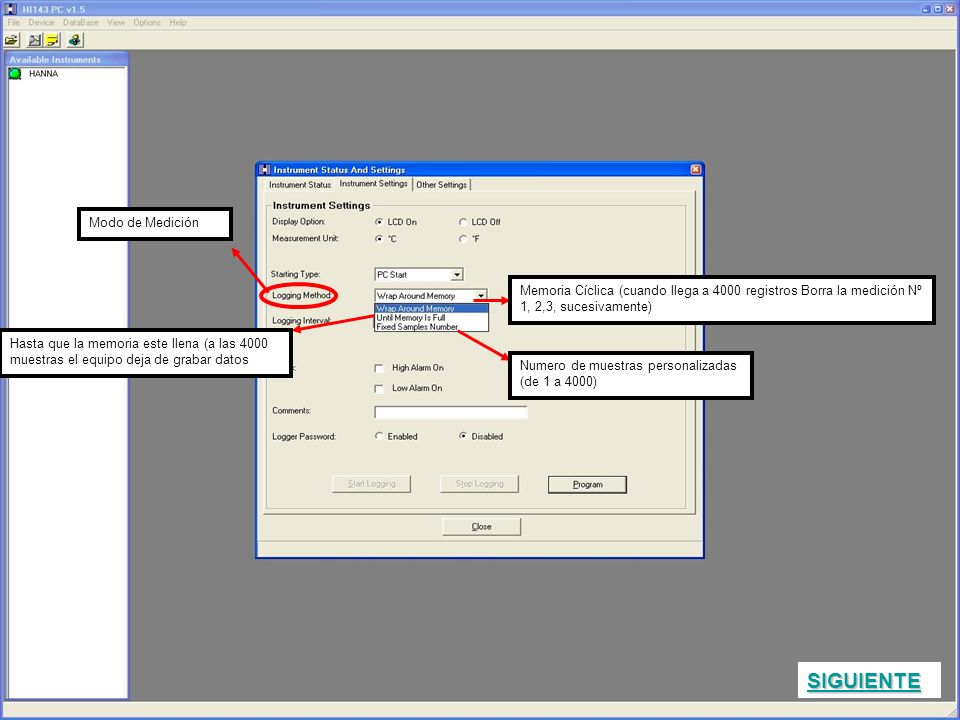

SIGUIENTE Modo de Medición
Memoria Cíclica (cuando llega a 4000 registros Borra la medición Nº 1, 2,3, sucesivamente) Hasta que la memoria este llena (a las 4000 muestras el equipo deja de grabar datos Numero de muestras personalizadas (de 1 a 4000) SIGUIENTE
23
Ajuste de alarma Alta Ajuste de alarma Baja Se recomienda no colocar password Nombre que se le asigna al equipo Luego que tenemos el equipo configurado procedemos a dar inicio al T- Logger, existen 3 formas de partida SIGUIENTE
24

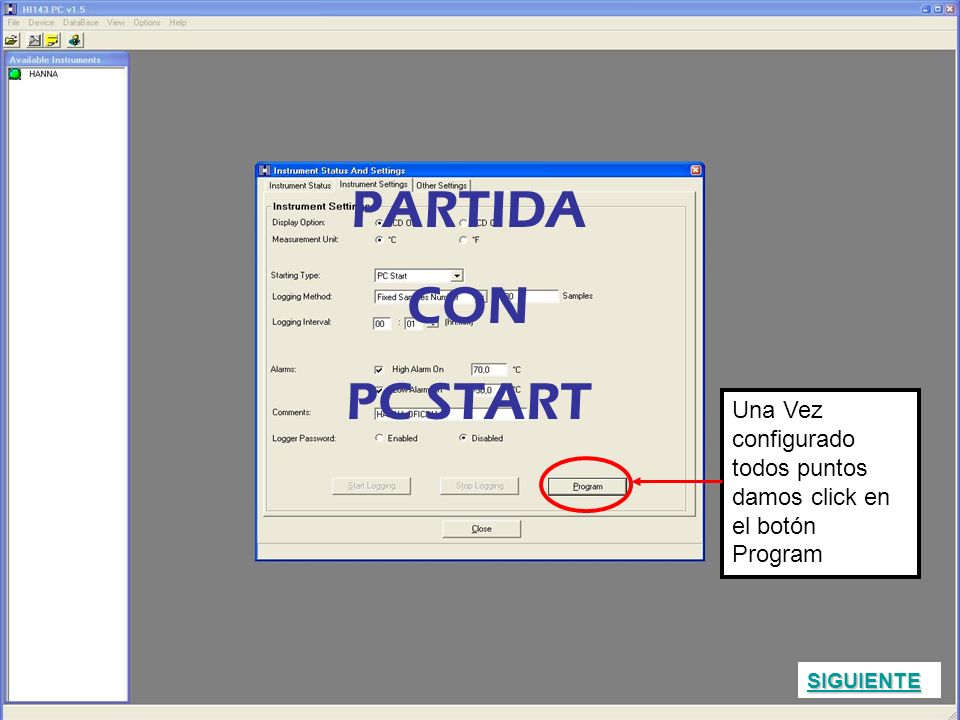

PARTIDA CON PC START Una Vez configurado todos puntos damos click en el botón Program SIGUIENTE
25

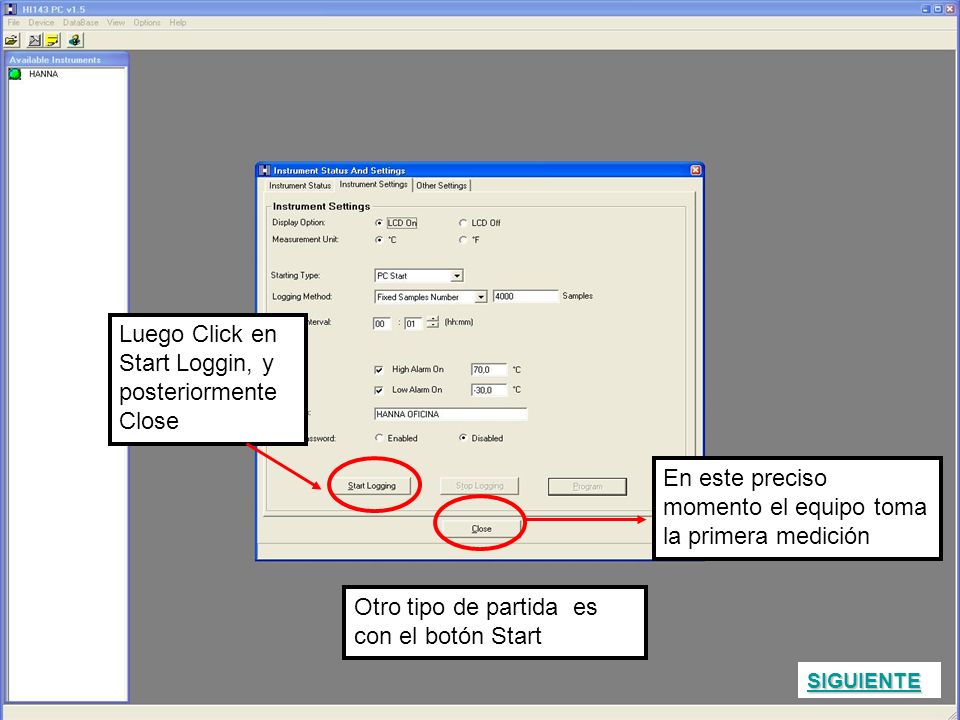

Luego Click en Start Loggin, y posteriormente Close
En este preciso momento el equipo toma la primera medición Otro tipo de partida es con el botón Start SIGUIENTE
26

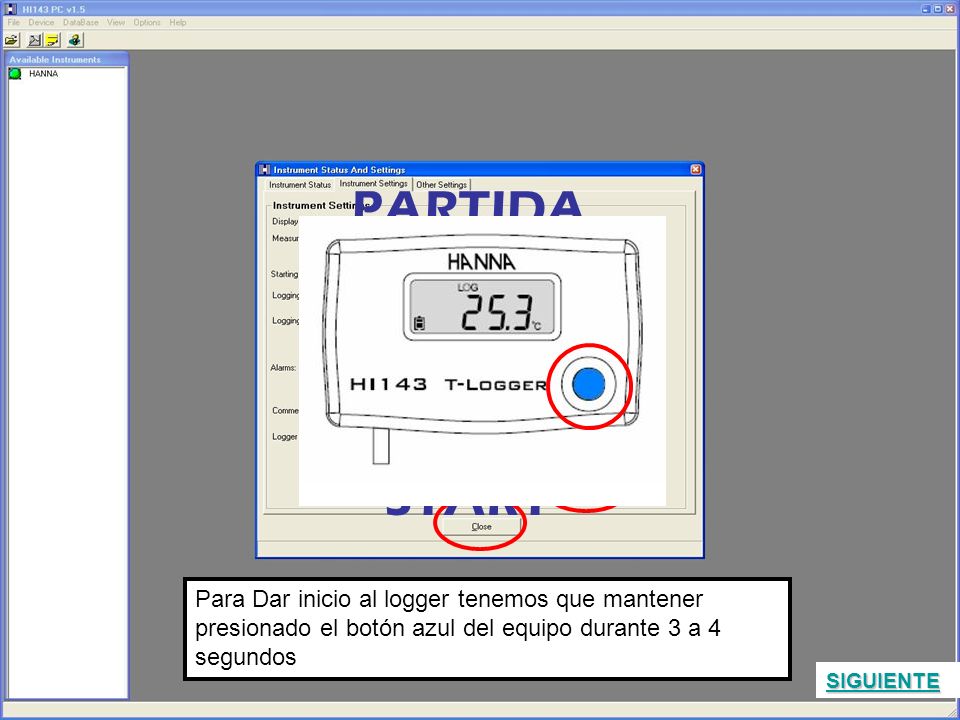

PARTIDA CON BUTTON START
Para Dar inicio al logger tenemos que mantener presionado el botón azul del equipo durante 3 a 4 segundos SIGUIENTE
27

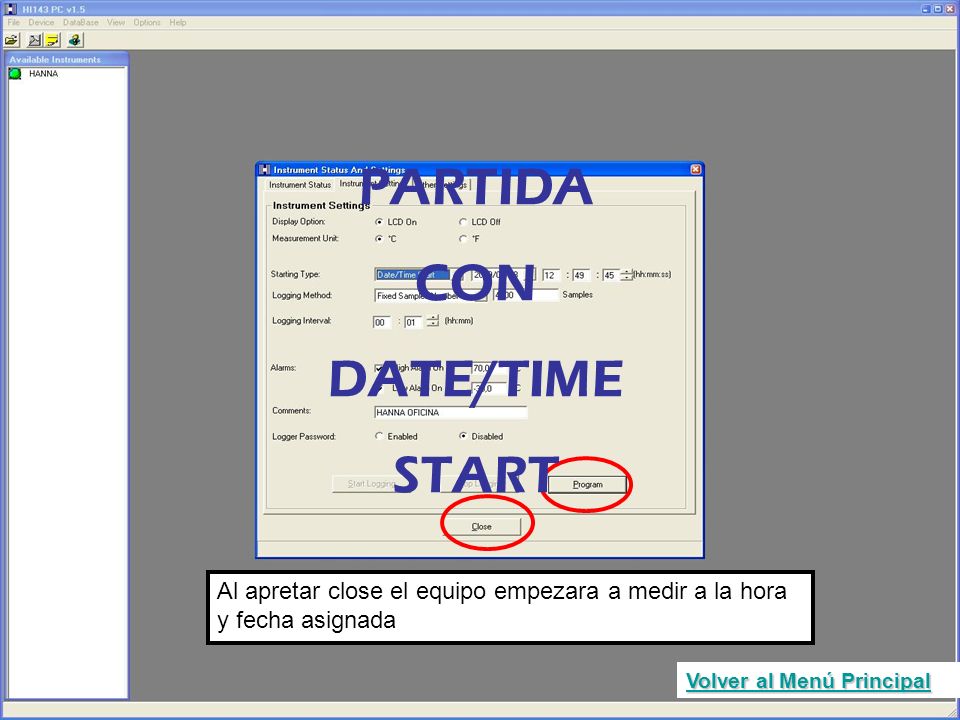

PARTIDA CON DATE/TIME START
Al apretar close el equipo empezara a medir a la hora y fecha asignada Volver al Menú Principal
28

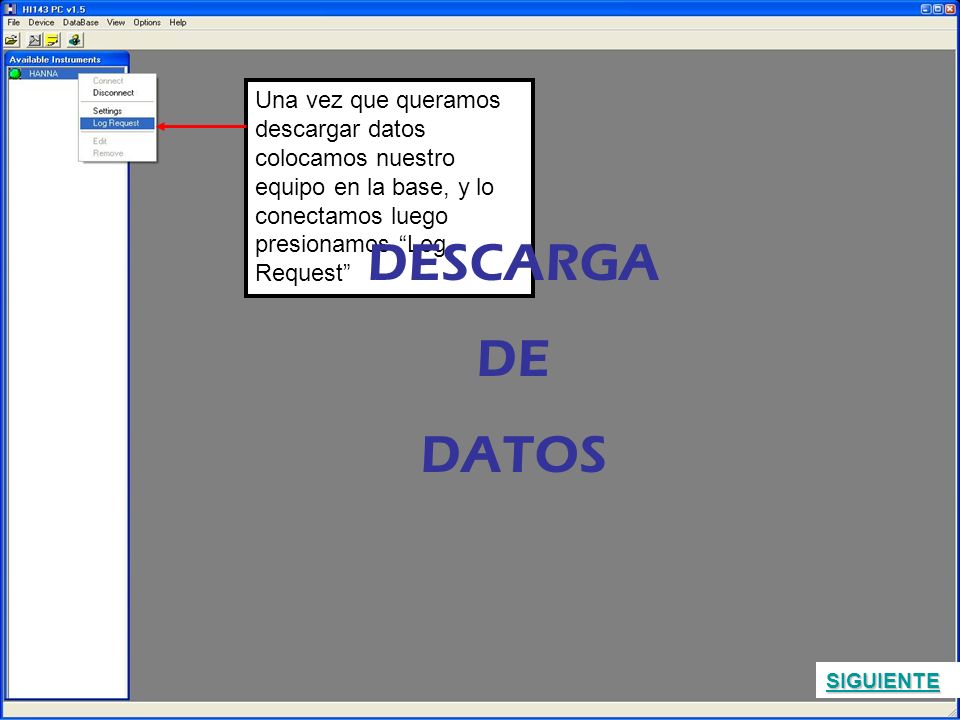

Una vez que queramos descargar datos colocamos nuestro equipo en la base, y lo conectamos luego presionamos “Log Request” DESCARGA DE DATOS SIGUIENTE
29
En esta pantalla nos mostrara los datos Grabados
Los datos quedan almacenados en formato Excel Puedo Imprimir inmediatamente los registros … o guardarlos en una ubicación especifica SIGUIENTE
30
Volver al menú principal

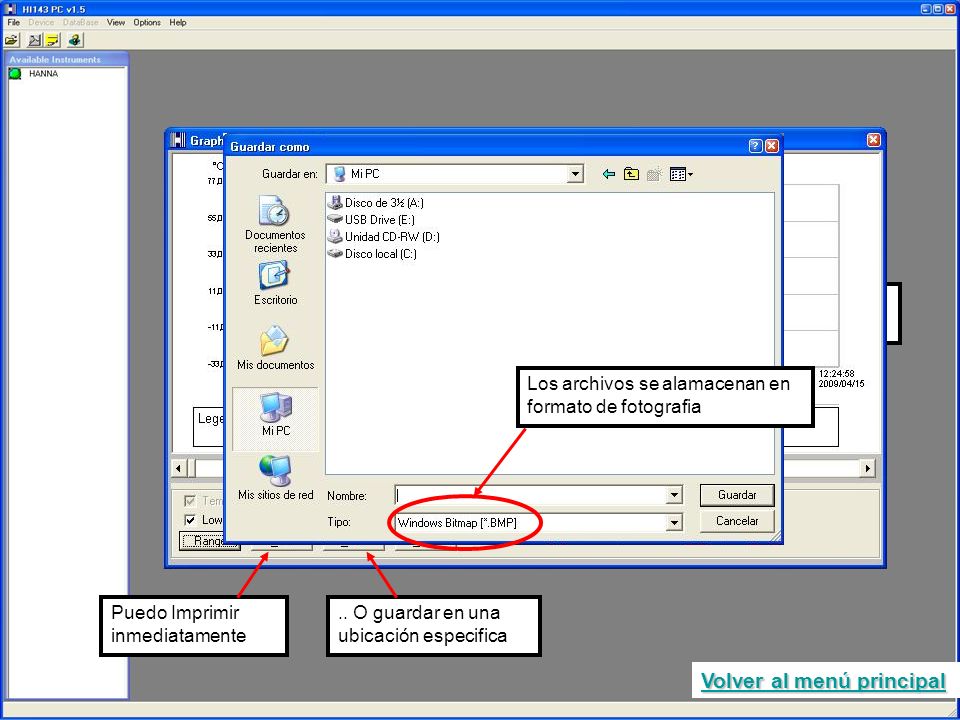

Limite alarma Alta Mediciones Con esta tecla Ingreso al grafico Limite alarma Baja Los archivos se alamacenan en formato de fotografia Puedo Imprimir inmediatamente .. O guardar en una ubicación especifica Volver al menú principal
31

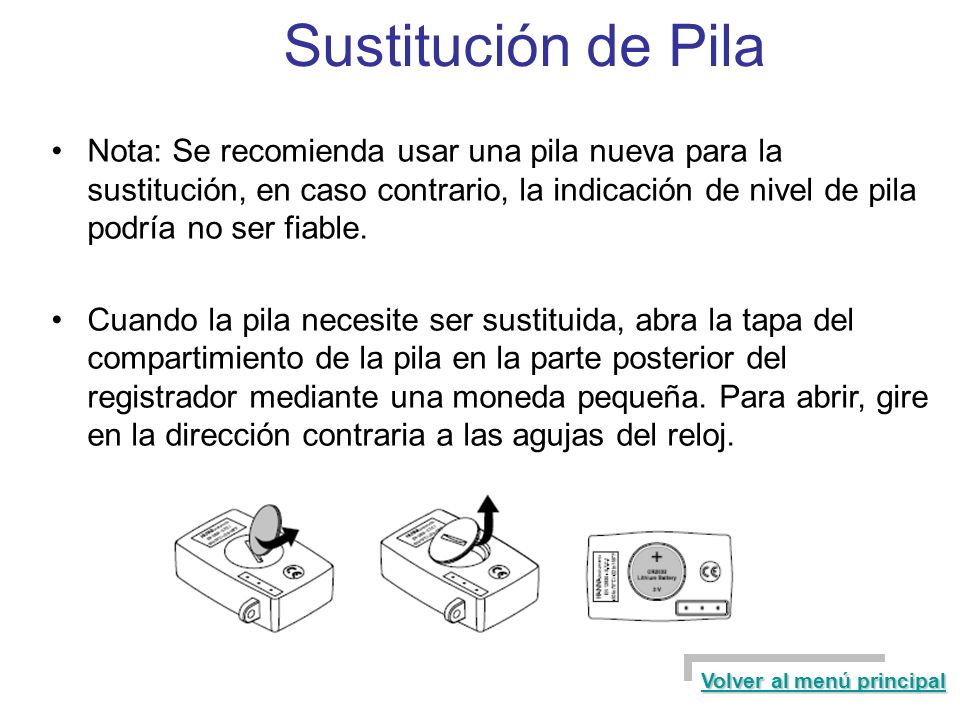

Sustitución de Pila Nota: Se recomienda usar una pila nueva para la sustitución, en caso contrario, la indicación de nivel de pila podría no ser fiable. Cuando la pila necesite ser sustituida, abra la tapa del compartimiento de la pila en la parte posterior del registrador mediante una moneda pequeña. Para abrir, gire en la dirección contraria a las agujas del reloj. Volver al menú principal
32

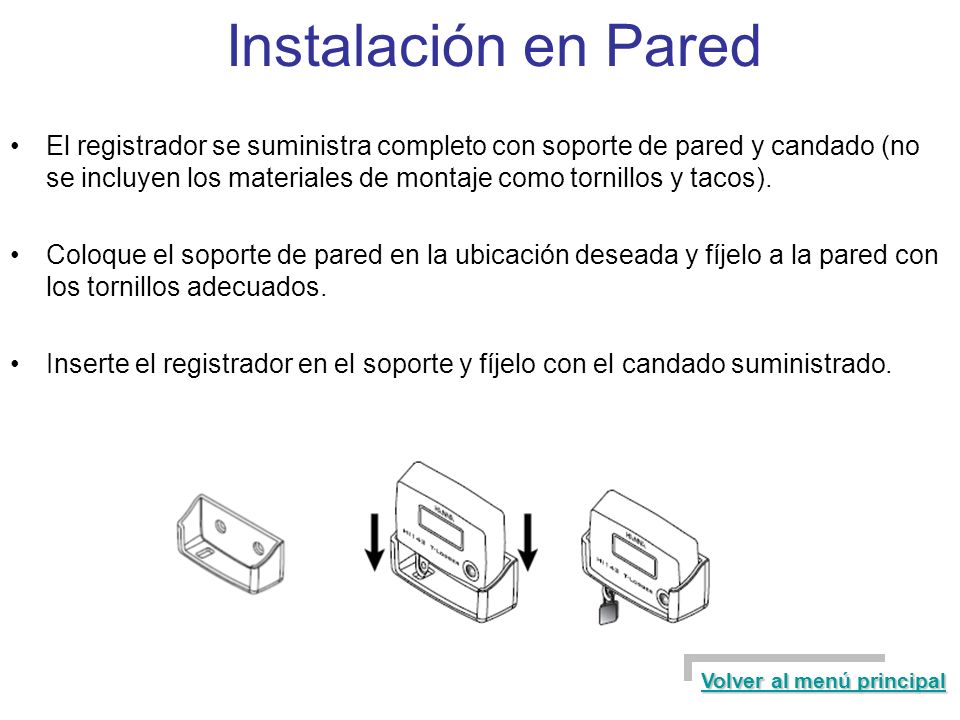

Instalación en Pared El registrador se suministra completo con soporte de pared y candado (no se incluyen los materiales de montaje como tornillos y tacos). Coloque el soporte de pared en la ubicación deseada y fíjelo a la pared con los tornillos adecuados. Inserte el registrador en el soporte y fíjelo con el candado suministrado. Volver al menú principal
