INGENIERIA EN MINAS GENERALIDADES DE PERFORACIÓN Clase N°6 PRESENTADO POR : ASIGNATURA : TALLER MINERO I PROFESOR GUIA FECHA

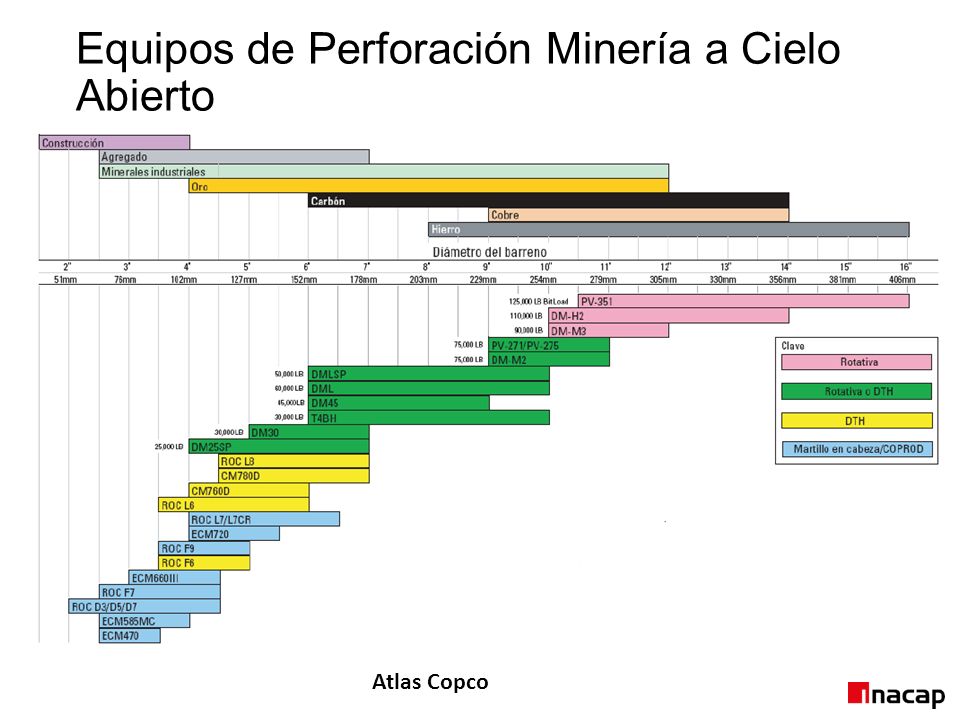

2 Equipos de Perforación Minería a Cielo Abierto
Atlas Copco

3 TIPOS DE PERFORACIÓN Down The Hole DTH Martillo en Cabeza Coprod Rotativa

4

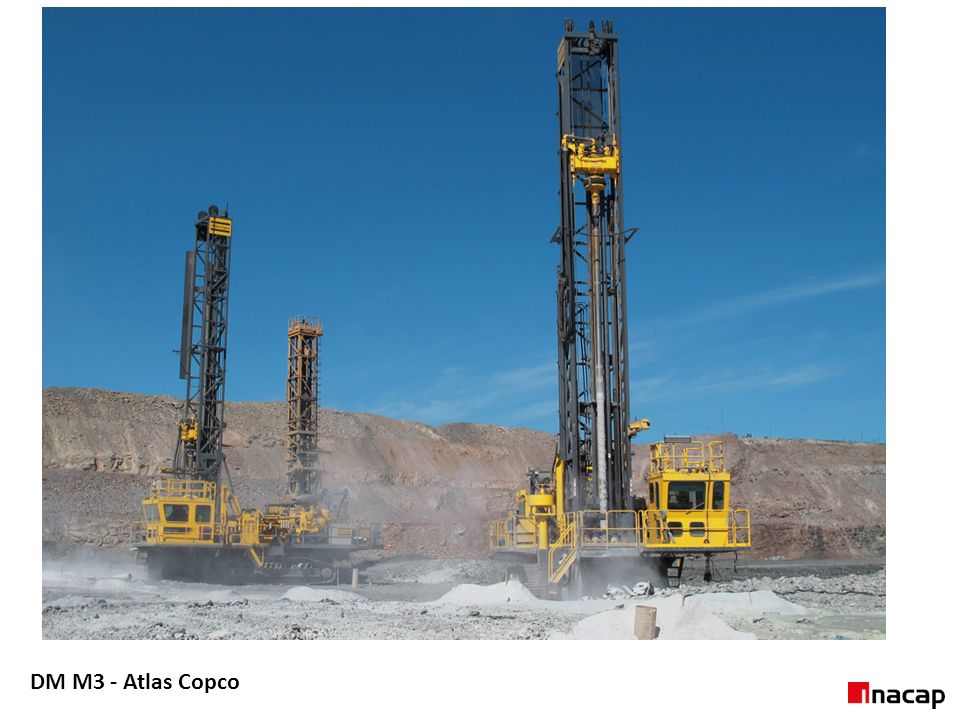

5 DM M3 - Atlas Copco

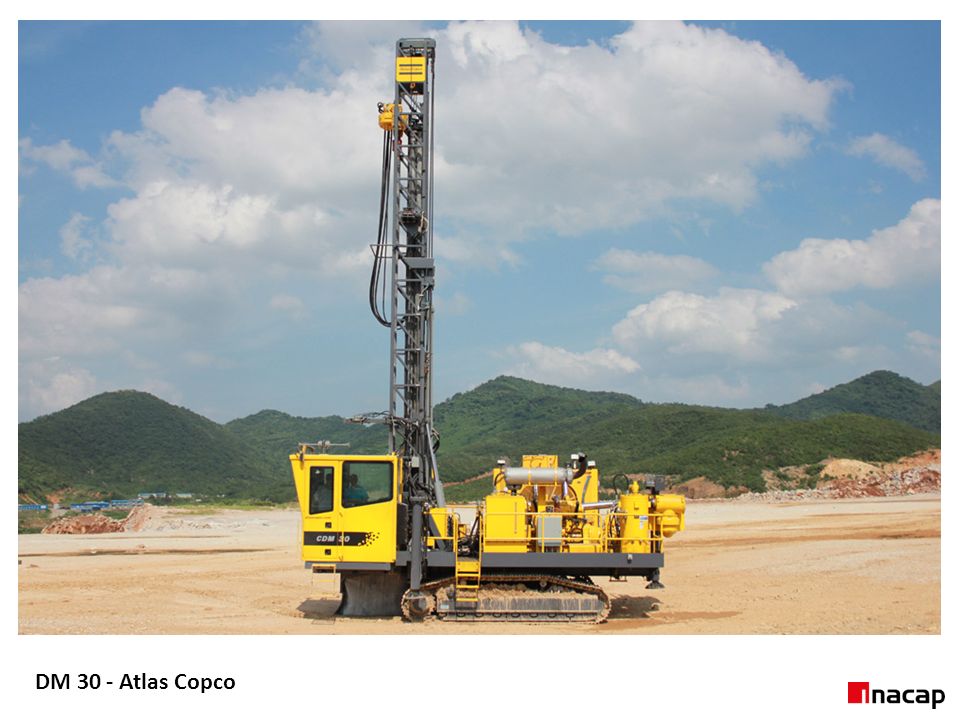

6 DM 30 - Atlas Copco

7

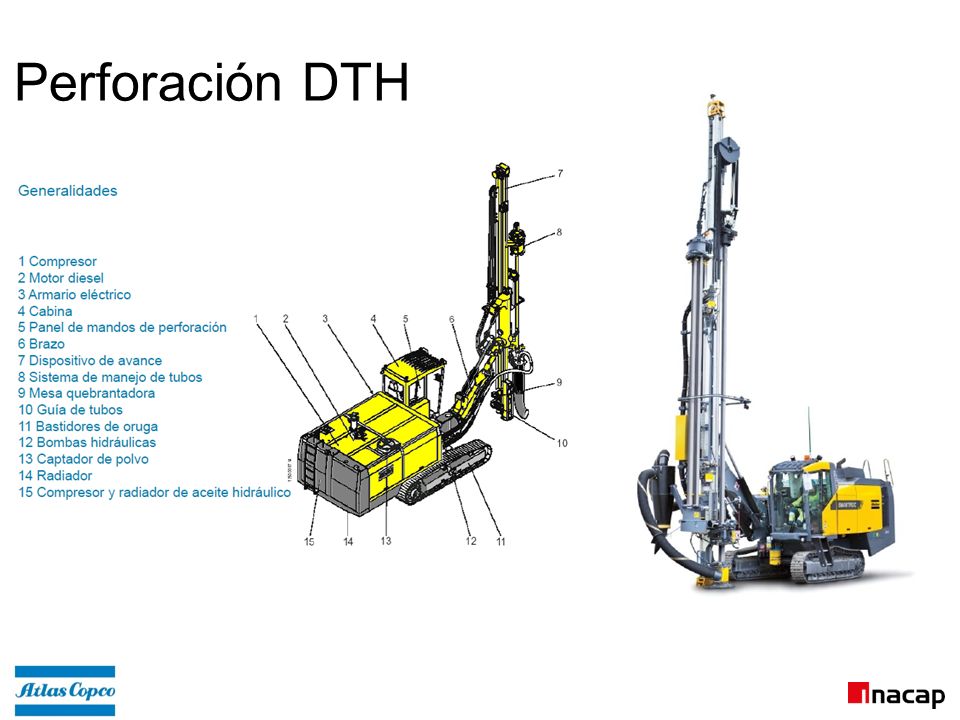

8 Perforación DTH

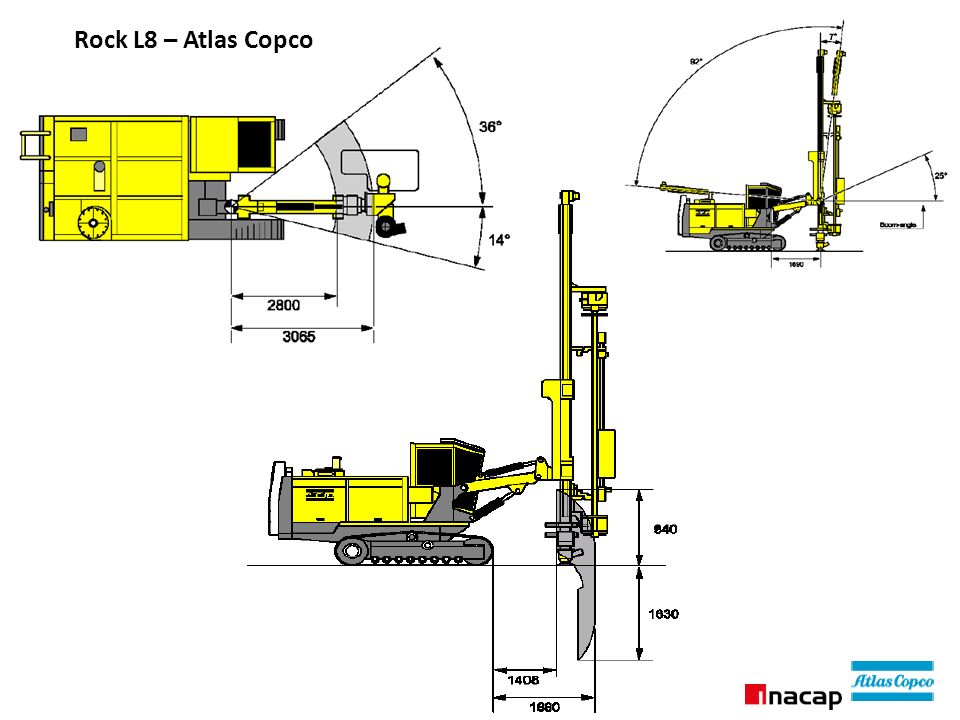

9 Rock L8 – Atlas Copco

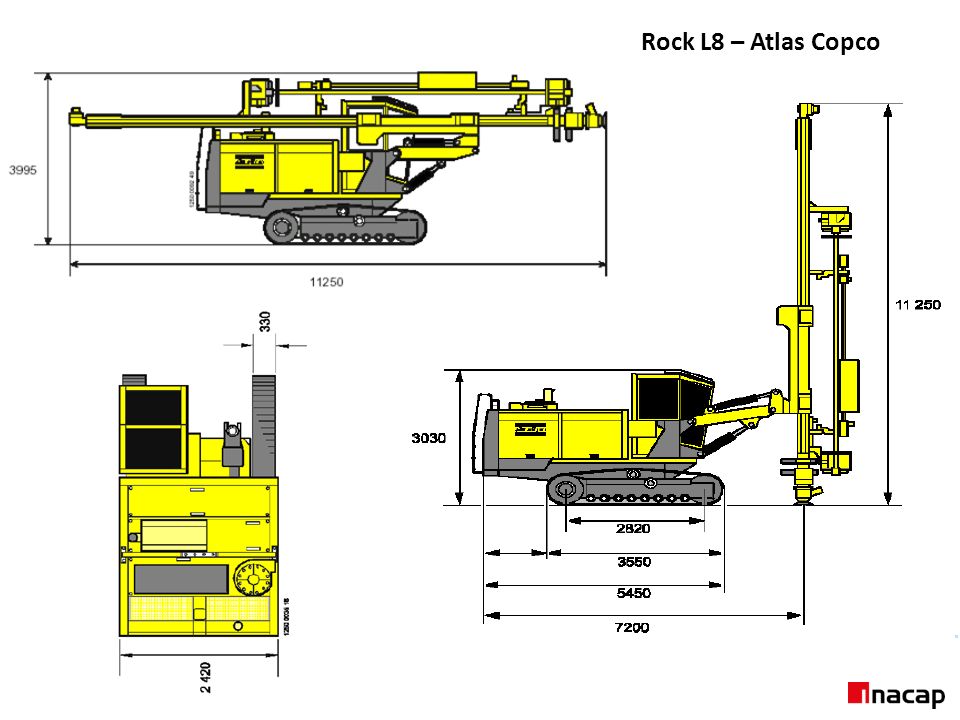

10 Rock L8 – Atlas Copco

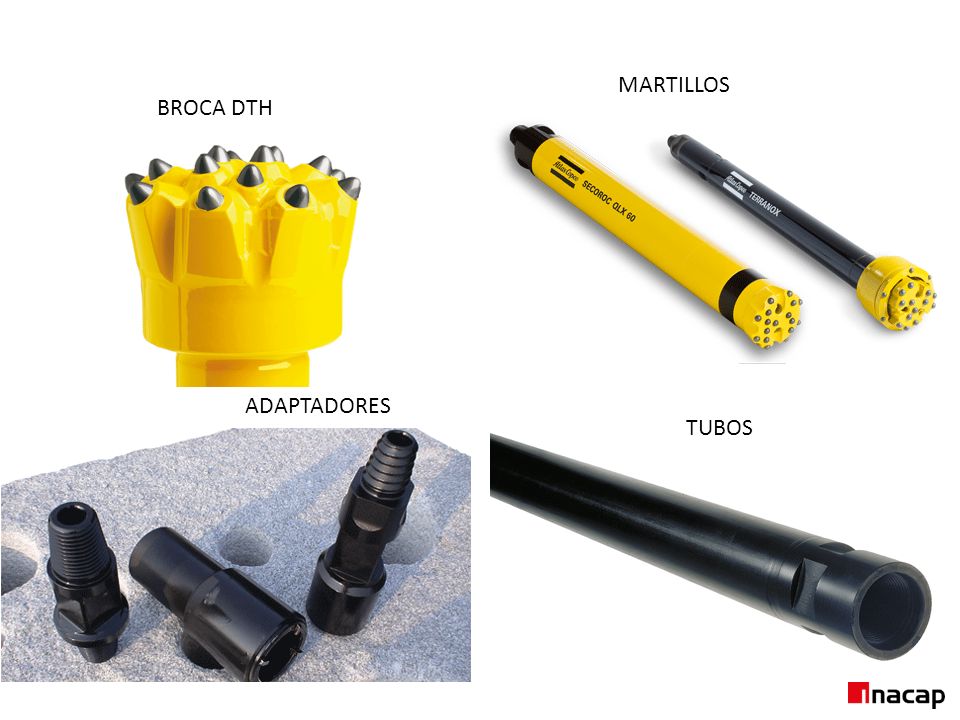

11 MARTILLOS BROCA DTH ADAPTADORES TUBOS

12 Desplazamiento General

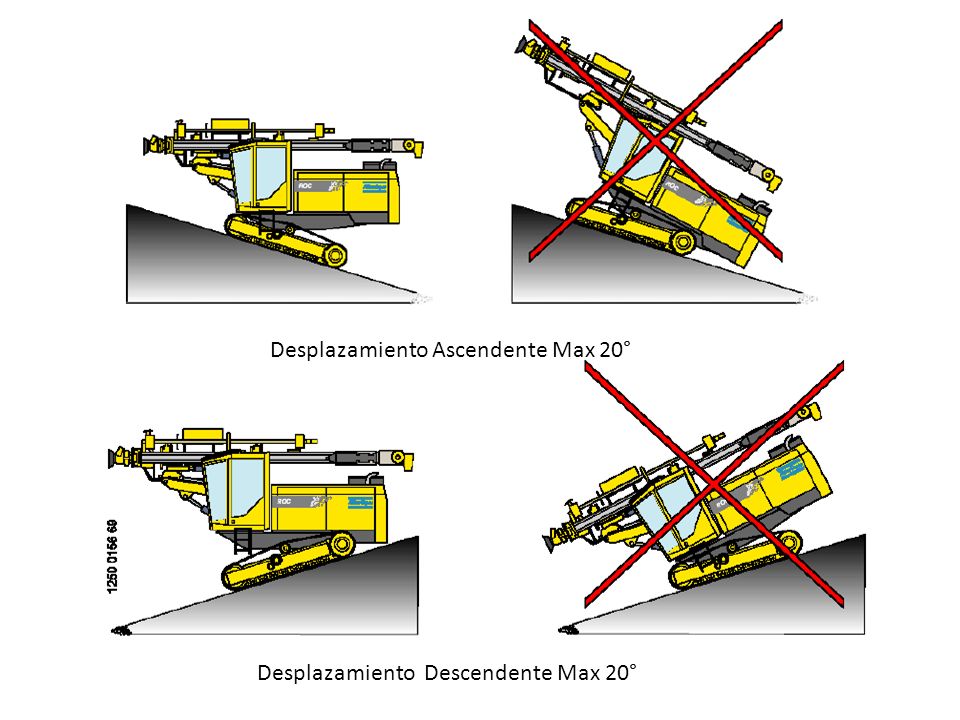

13 Desplazamiento Ascendente Max 20°
Desplazamiento Descendente Max 20°

14 Desplazamiento Inclinación Lateral

15 PERFORACIÓN HORIZONTAL

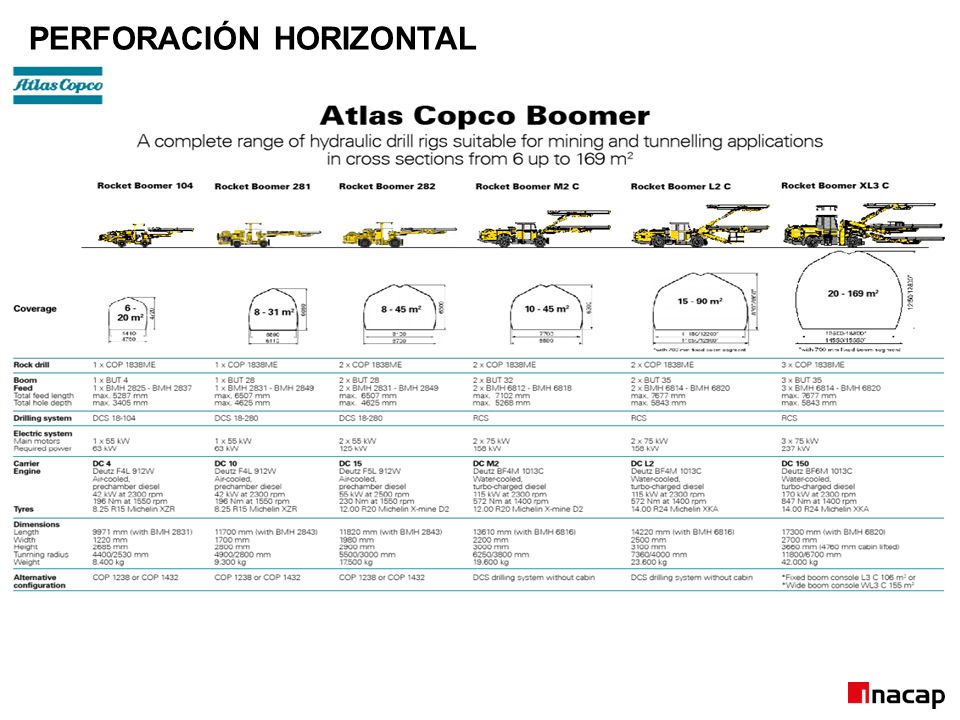

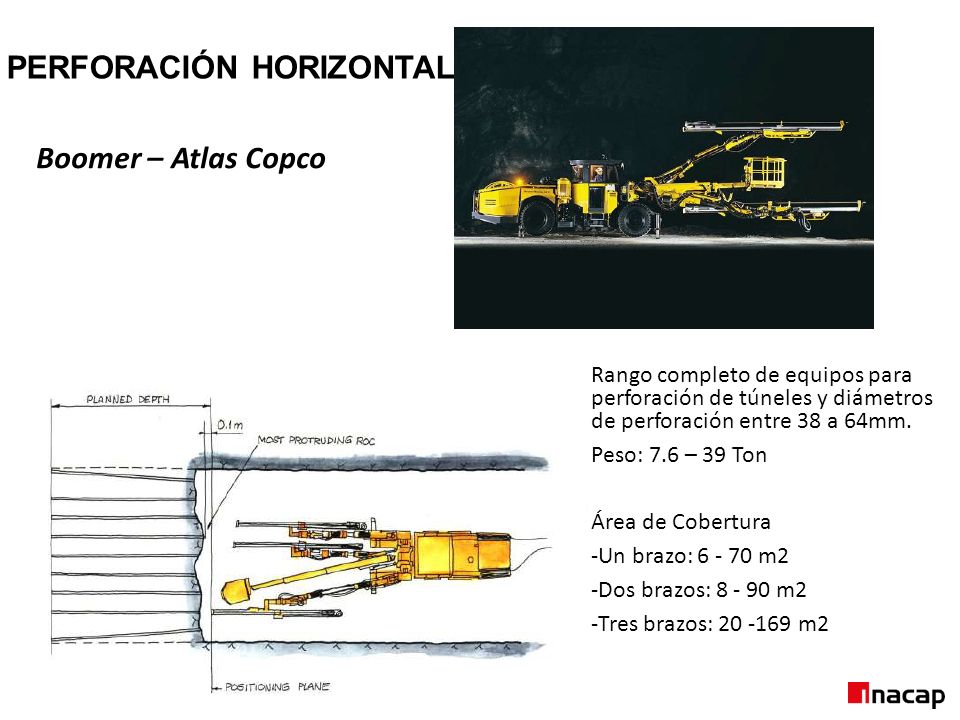

Boomer – Atlas Copco Rango completo de equipos para perforación de túneles y diámetros de perforación entre 38 a 64mm. Peso: 7.6 – 39 Ton Área de Cobertura -Un brazo: m2 -Dos brazos: m2 -Tres brazos: m2

16 PERFORACIÓN HORIZONTAL

17 PERFORACIÓN VERTICAL O INCLINADA

18 PERFORACIÓN VERTICAL O INCLINADA

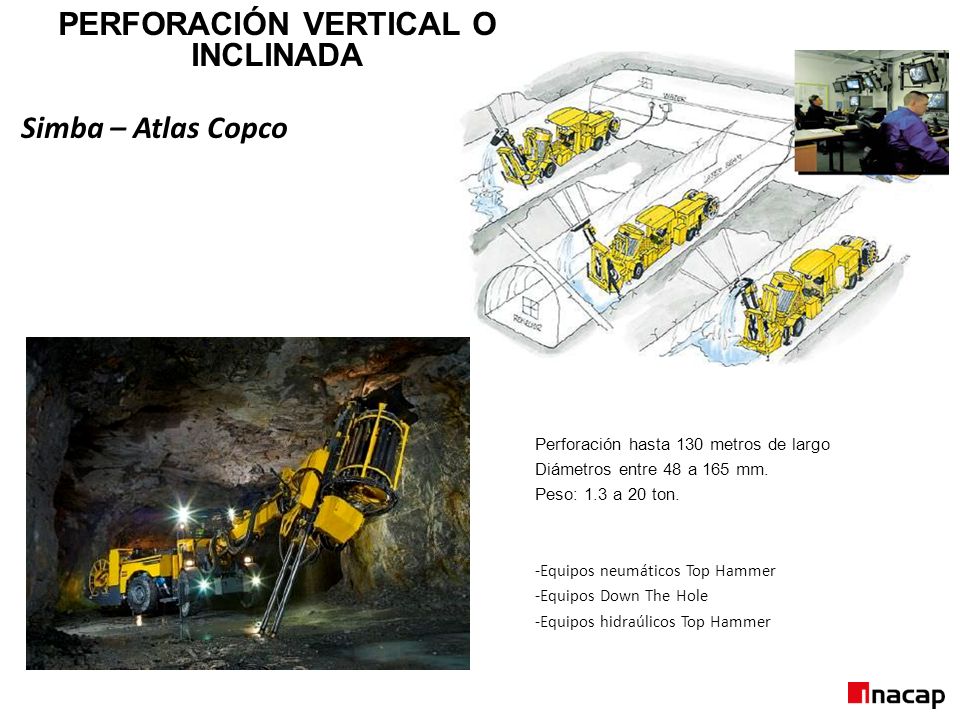

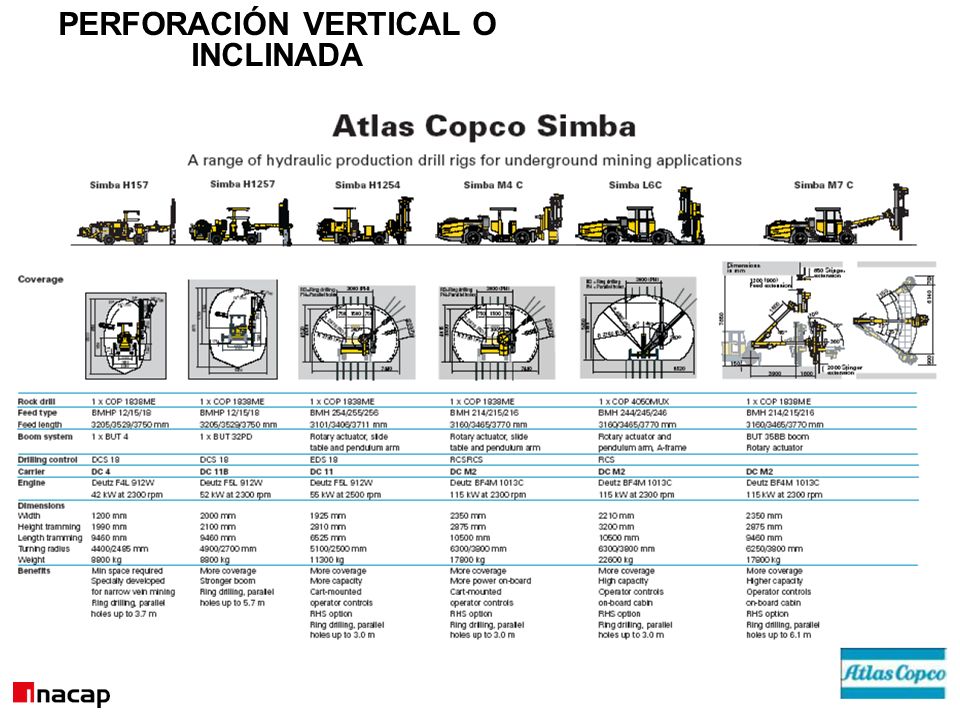

Simba – Atlas Copco Perforación hasta 130 metros de largo Diámetros entre 48 a 165 mm. Peso: 1.3 a 20 ton. -Equipos neumáticos Top Hammer -Equipos Down The Hole -Equipos hidraúlicos Top Hammer

19 ACUÑADOR Scaletec – Atlas Copco
Accidentes por caída de roca en minería Sueca

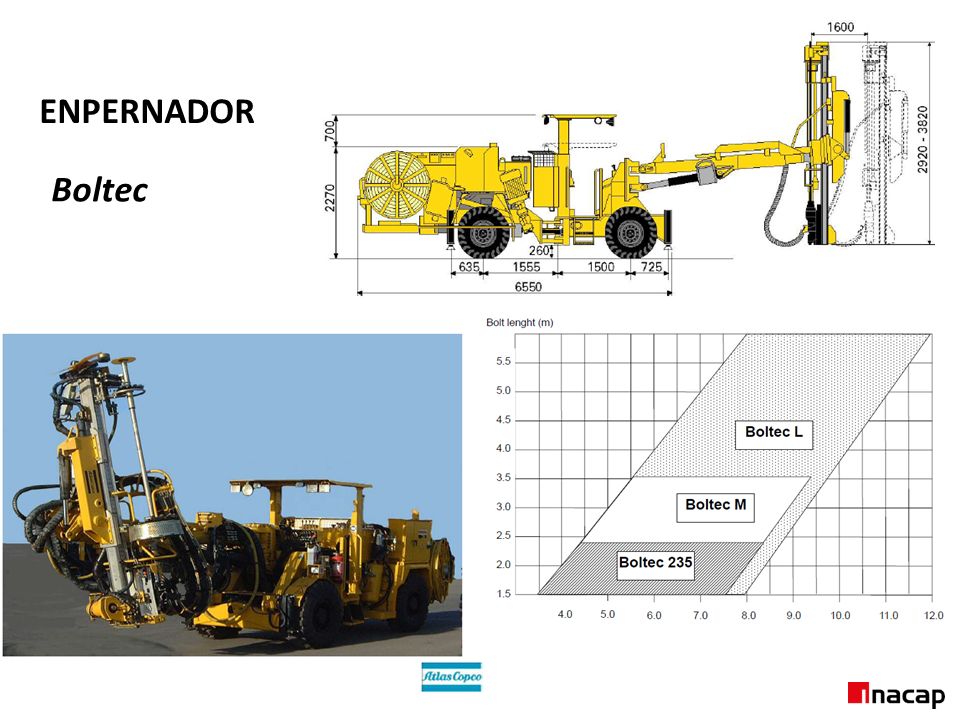

20 ENPERNADOR Boltec

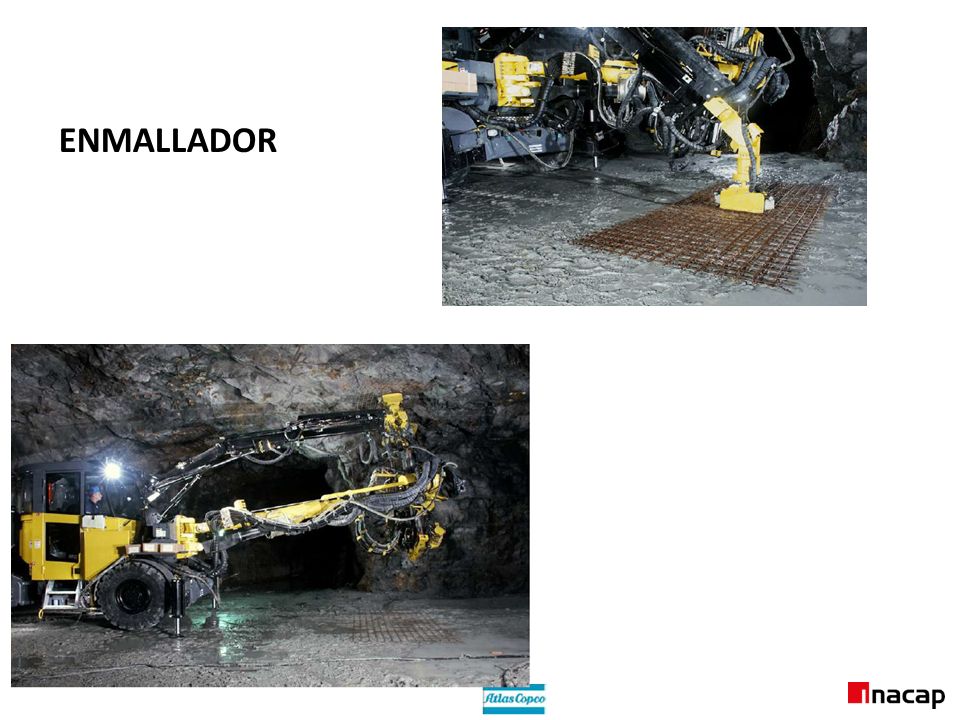

21 ENMALLADOR

22 Accesorios Perforación Rotopercutiva
Sarta de perforación adaptadores de culata manguitos varillas de extensión bocas

23 Accesorios Perforación Rotopercutiva
Adaptadores de culata Los adaptadores de culata o espigas son aquellos elementos que se fijan a las perforadoras para transmitirla energía de impacto, la rotación del varillaje y el empuje. El primer tipo es usado con varillas de 25 y 32 mm, mientras que los adaptadores de estrías se emplean con diámetros de 38, 44 Y50 mm, con martillos de rotación independiente y teniendo entre 4 y 8 estrías.

24 Accesorios Perforación Rotopercutiva

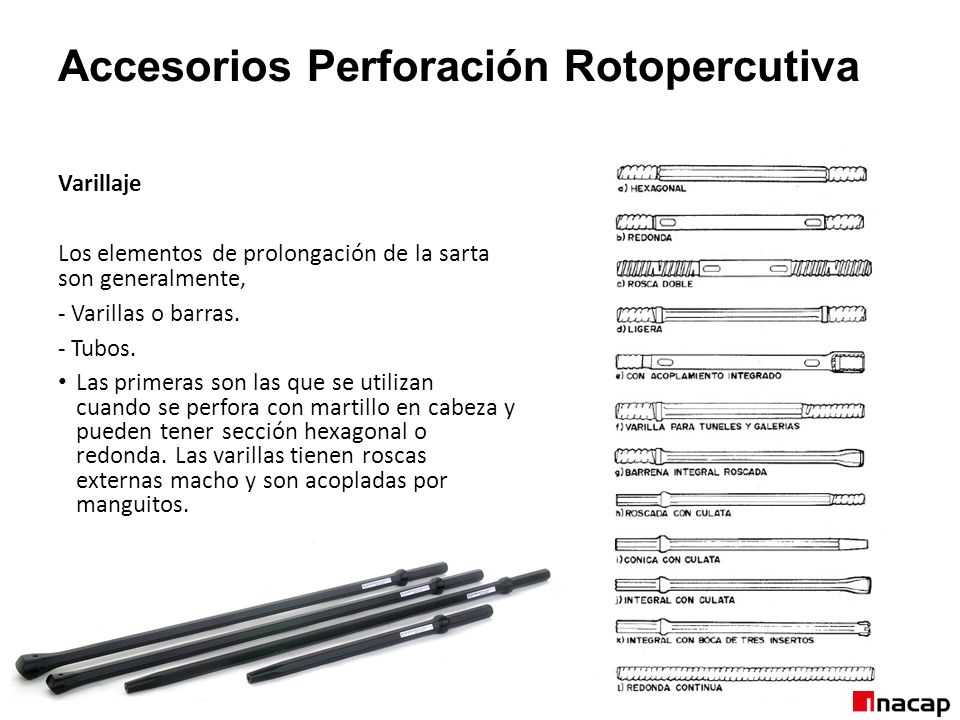

Varillaje Los elementos de prolongación de la sarta son generalmente, - Varillas o barras. - Tubos. Las primeras son las que se utilizan cuando se perfora con martillo en cabeza y pueden tener sección hexagonal o redonda. Las varillas tienen roscas externas macho y son acopladas por manguitos.

25 Accesorios Perforación Rotopercutiva

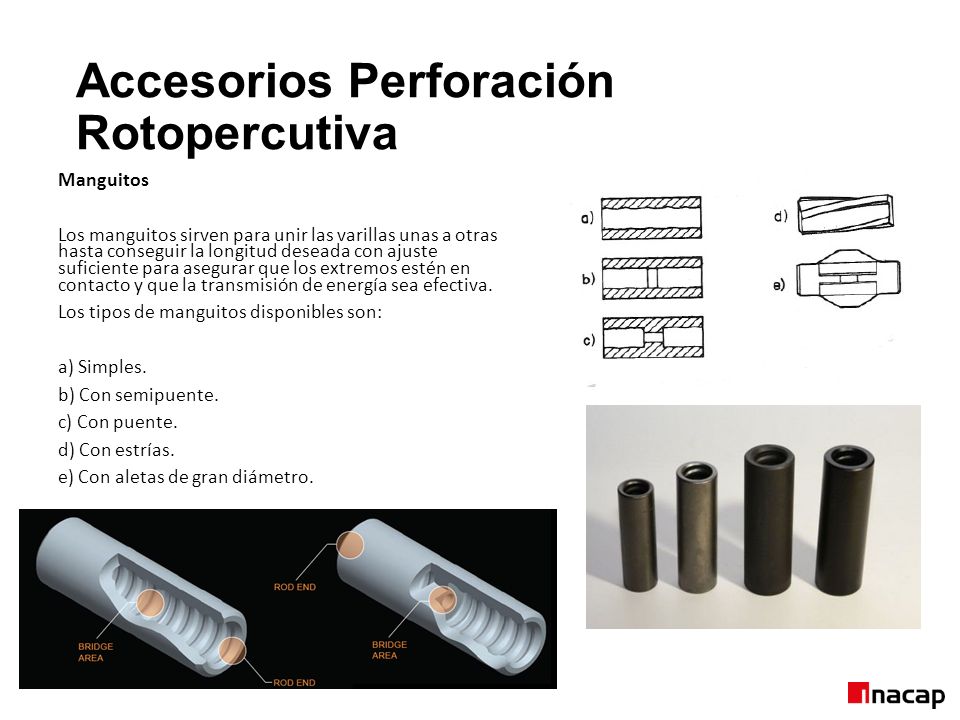

Manguitos Los manguitos sirven para unir las varillas unas a otras hasta conseguir la longitud deseada con ajuste suficiente para asegurar que los extremos estén en contacto y que la transmisión de energía sea efectiva. Los tipos de manguitos disponibles son: a) Simples. b) Con semipuente. c) Con puente. d) Con estrías. e) Con aletas de gran diámetro.

26 Accesorios Perforación Rotopercutiva

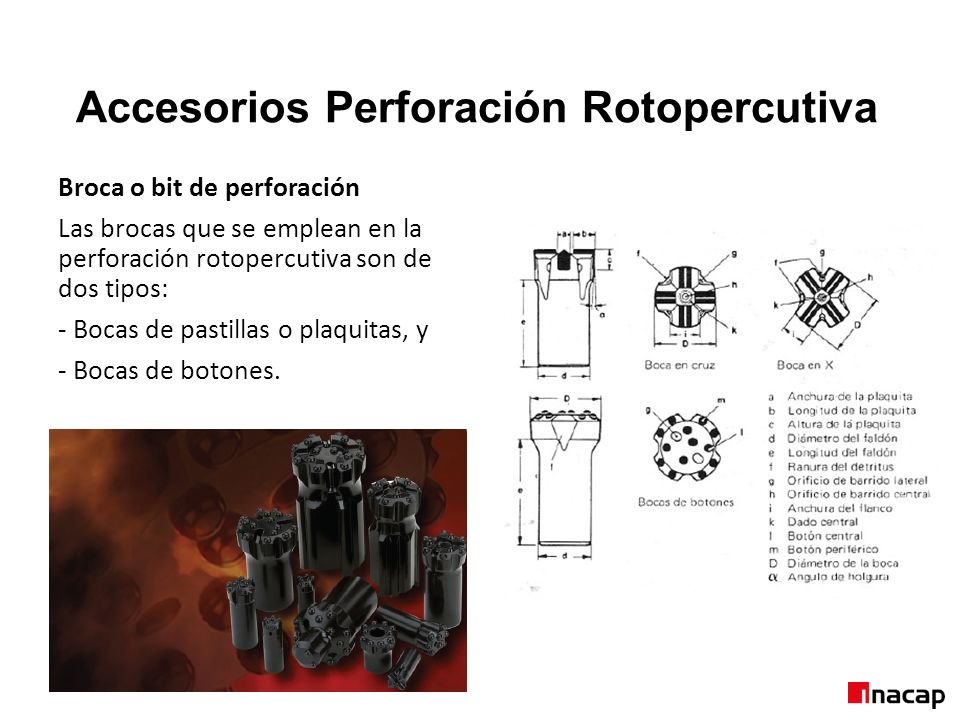

Broca o bit de perforación Las brocas que se emplean en la perforación rotopercutiva son de dos tipos: - Bocas de pastillas o plaquitas, y - Bocas de botones.

27 Accesorios Perforación Rotopercutiva
Broca de botones Estas bocas disponen de unos botones o insertos cilíndricos de carburo de tungsteno distribuidos sobre la superficie de la misma. Se fabrican en diámetros que van desde los 50 mm hasta los 251 mm. Las bocas de botones se adaptan mejor a la perforación con rotación, obteniéndose velocidades de avance superiores que con bocas de pastillas

28 Accesorios Perforación Rotopercutiva

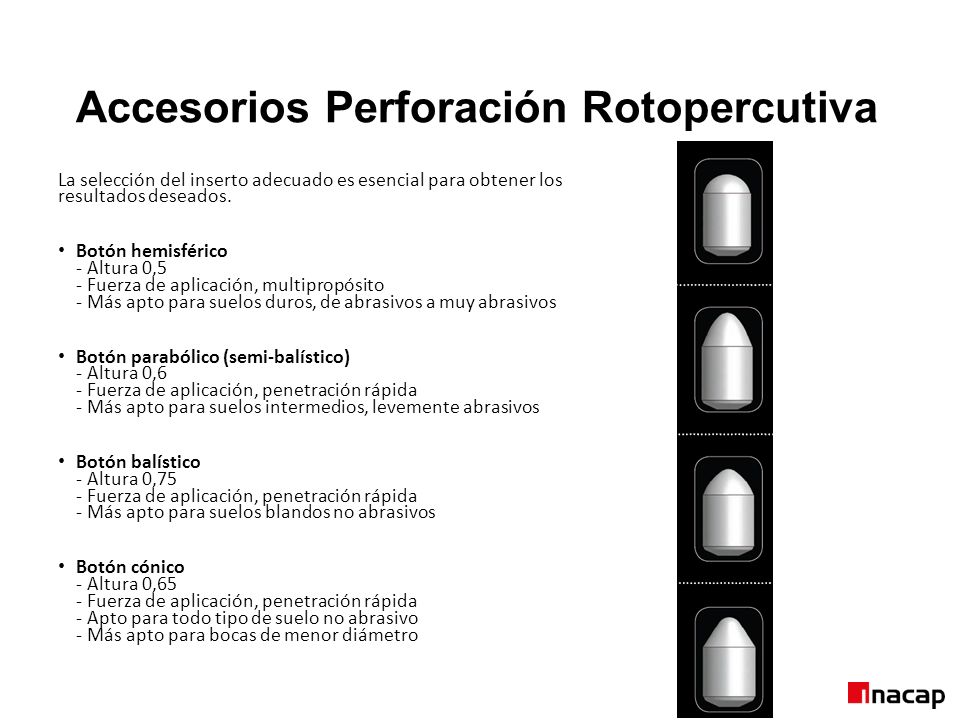

La selección del inserto adecuado es esencial para obtener los resultados deseados. Botón hemisférico - Altura 0,5 - Fuerza de aplicación, multipropósito - Más apto para suelos duros, de abrasivos a muy abrasivos Botón parabólico (semi-balístico) - Altura 0,6 - Fuerza de aplicación, penetración rápida - Más apto para suelos intermedios, levemente abrasivos Botón balístico - Altura 0,75 - Fuerza de aplicación, penetración rápida - Más apto para suelos blandos no abrasivos Botón cónico - Altura 0,65 - Fuerza de aplicación, penetración rápida - Apto para todo tipo de suelo no abrasivo - Más apto para bocas de menor diámetro

29 Accesorios Perforación Rotopercutiva

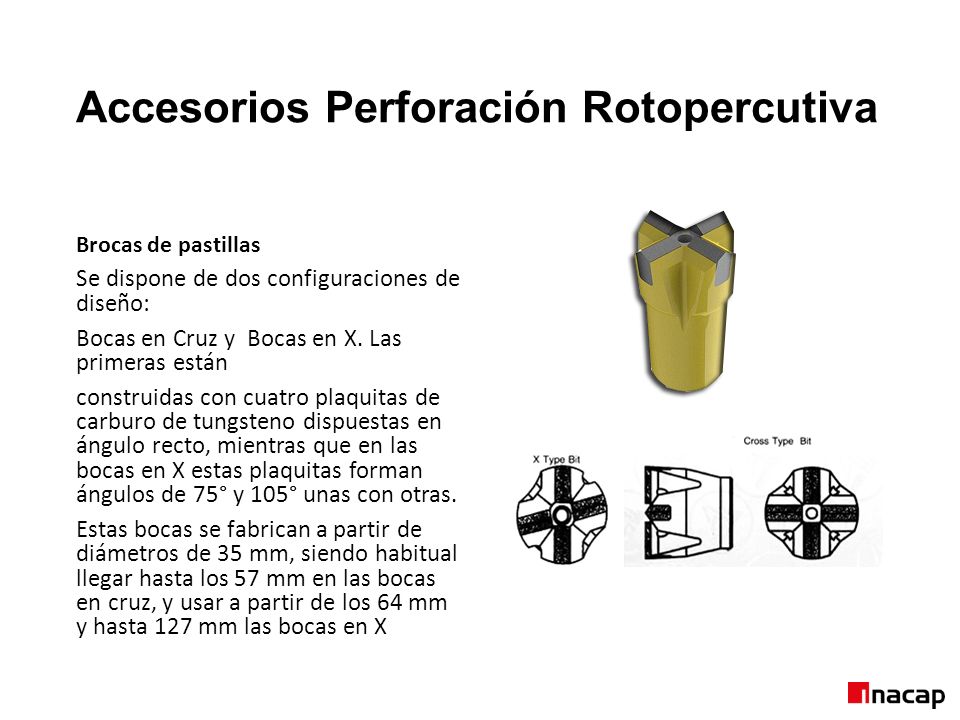

Brocas de pastillas Se dispone de dos configuraciones de diseño: Bocas en Cruz y Bocas en X. Las primeras están construidas con cuatro plaquitas de carburo de tungsteno dispuestas en ángulo recto, mientras que en las bocas en X estas plaquitas forman ángulos de 75° y 105° unas con otras. Estas bocas se fabrican a partir de diámetros de 35 mm, siendo habitual llegar hasta los 57 mm en las bocas en cruz, y usar a partir de los 64 mm y hasta 127 mm las bocas en X

30 Accesorios Perforación Rotopercutiva

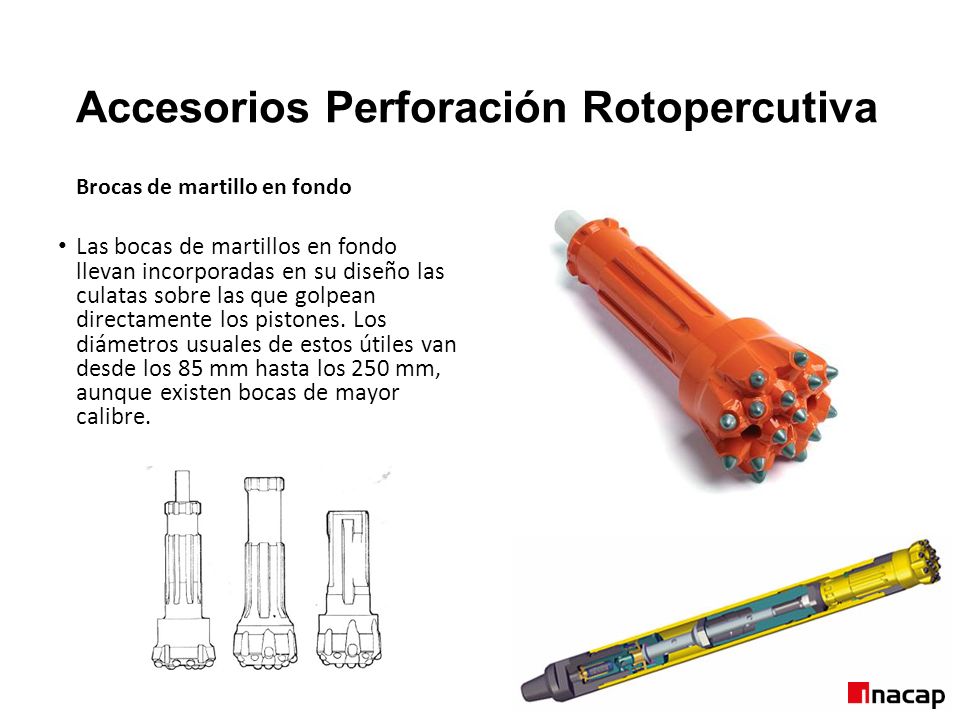

Brocas de martillo en fondo Las bocas de martillos en fondo llevan incorporadas en su diseño las culatas sobre las que golpean directamente los pistones. Los diámetros usuales de estos útiles van desde los 85 mm hasta los 250 mm, aunque existen bocas de mayor calibre.

31 Accesorios Perforación Rotativa

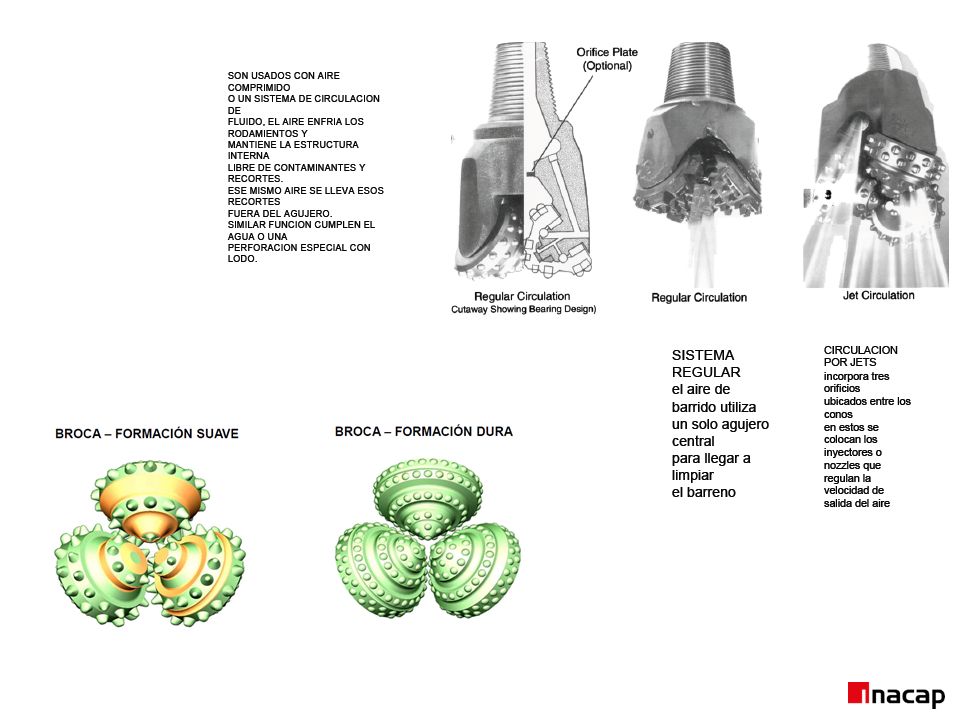

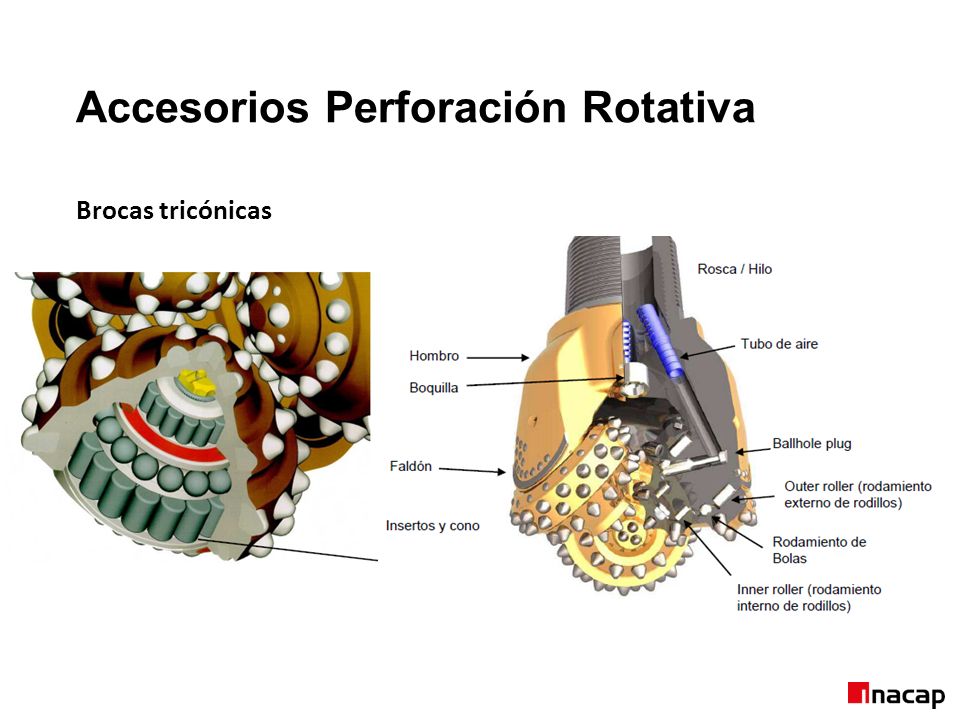

Brocas tricónicas

32 Accesorios Perforación Rotativa

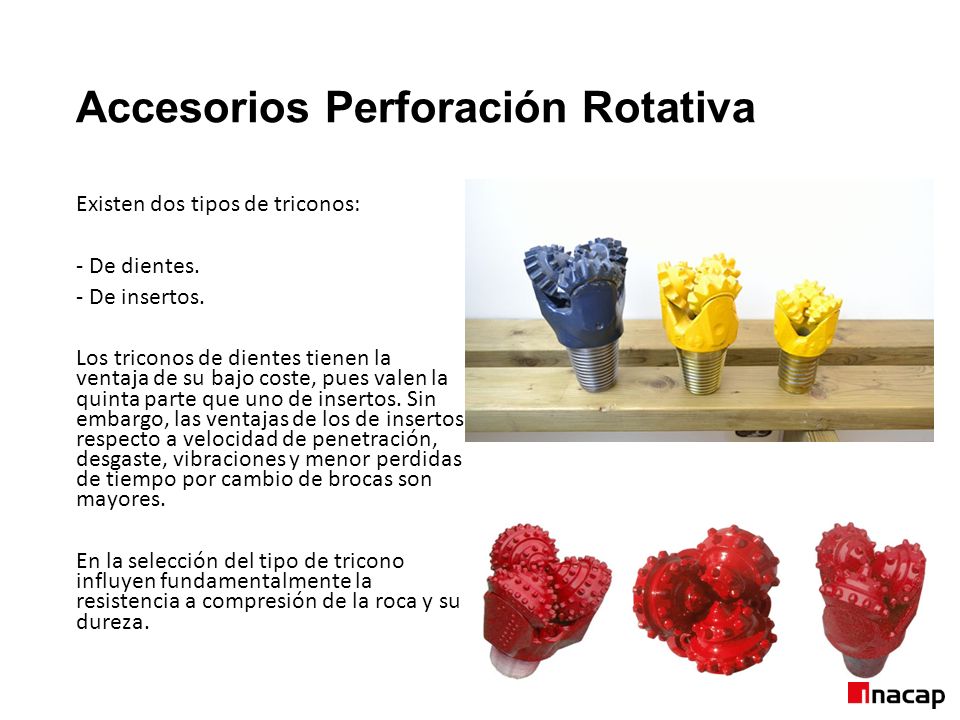

Existen dos tipos de triconos: - De dientes. - De insertos. Los triconos de dientes tienen la ventaja de su bajo coste, pues valen la quinta parte que uno de insertos. Sin embargo, las ventajas de los de insertos respecto a velocidad de penetración, desgaste, vibraciones y menor perdidas de tiempo por cambio de brocas son mayores. En la selección del tipo de tricono influyen fundamentalmente la resistencia a compresión de la roca y su dureza.

33 Accesorios Perforación Rotativa

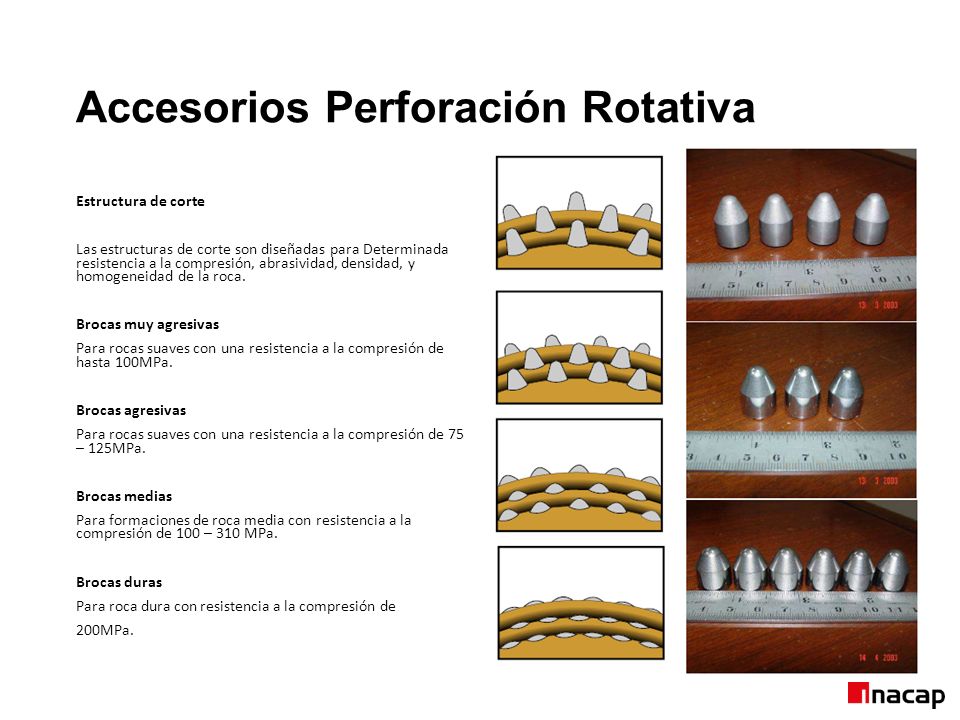

Estructura de corte Las estructuras de corte son diseñadas para Determinada resistencia a la compresión, abrasividad, densidad, y homogeneidad de la roca. Brocas muy agresivas Para rocas suaves con una resistencia a la compresión de hasta 100MPa. Brocas agresivas Para rocas suaves con una resistencia a la compresión de 75 – 125MPa. Brocas medias Para formaciones de roca media con resistencia a la compresión de 100 – 310 MPa. Brocas duras Para roca dura con resistencia a la compresión de 200MPa.

34 Accesorios Perforación Rotativa
Configuración estructura de corte
