2  De acuerdo a [1], la medición de flujo constituye tal vez, el eje más alto porcentaje en cuanto a medición de variables industriales se refiere. Ninguna otra variable tiene la importancia de esta, ya que sin mediciones de flujo, sería imposible el balance de materiales, el control de calidad y aún la operación de procesos continuos.  [1] http://www.instrumentacionycontrol.net/cursos-libres/instrumentacion/curso-completo-instrumentacion-industrial/item/218- medici%C3%B3n-de-flujo-la-variable-mas-medida-de-la-industria.html#sthash.encaECRq.dpuf

3 Se mide: Agua Gas natural Vapor Petróleo Productos químicos Aguas residuales

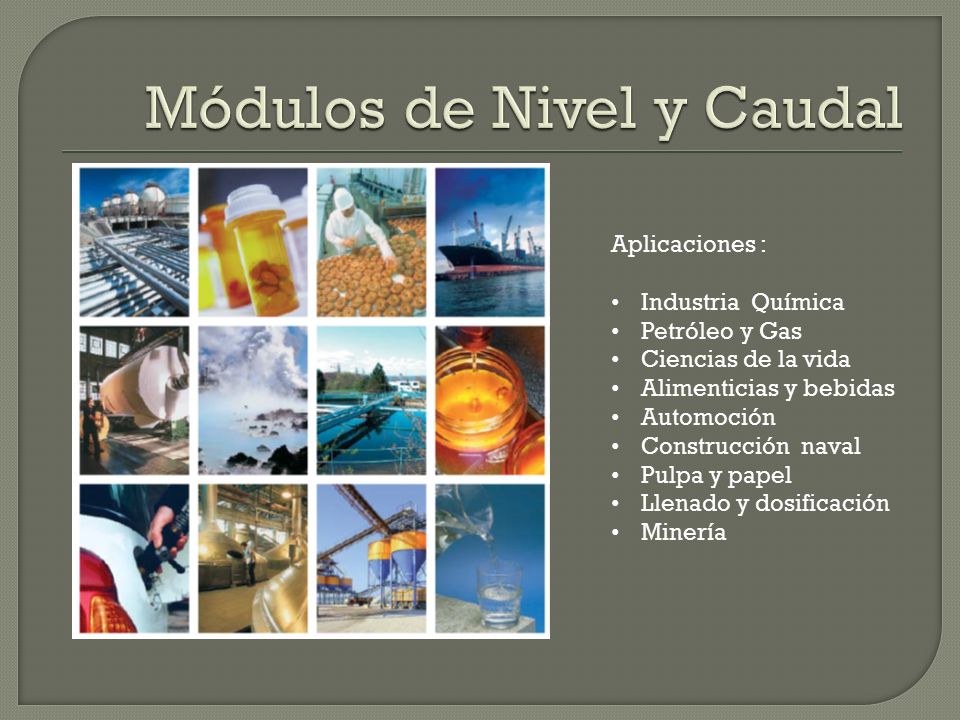

4 Aplicaciones : Industria Química Petróleo y Gas Ciencias de la vida Alimenticias y bebidas Automoción Construcción naval Pulpa y papel Llenado y dosificación Minería

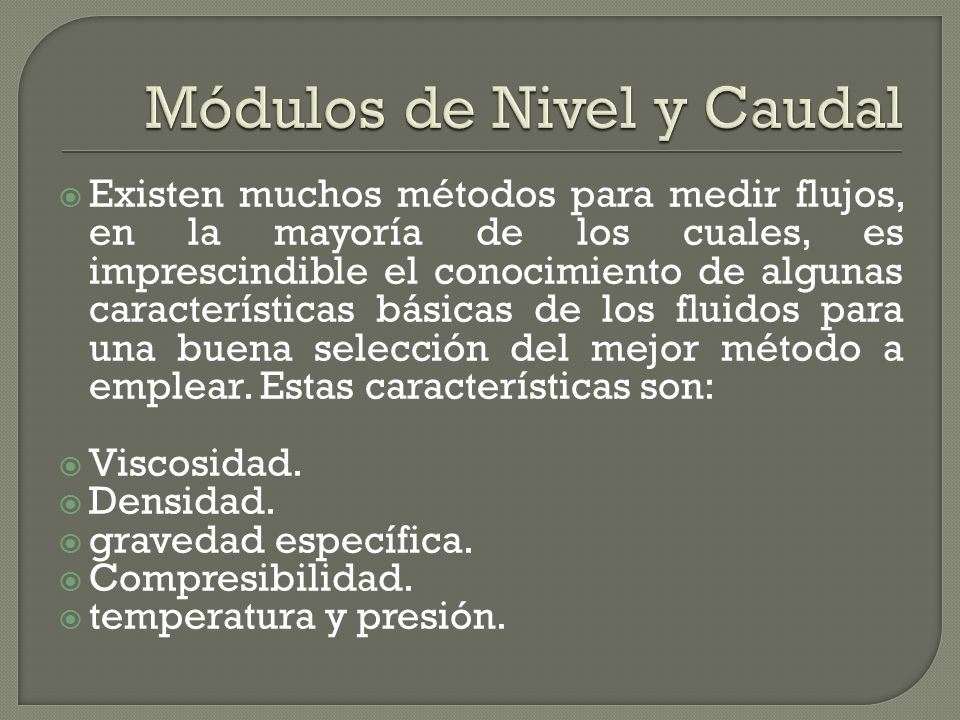

5  Existen muchos métodos para medir flujos, en la mayoría de los cuales, es imprescindible el conocimiento de algunas características básicas de los fluidos para una buena selección del mejor método a emplear. Estas características son:  Viscosidad.  Densidad.  gravedad específica.  Compresibilidad.  temperatura y presión.

6

7  Básicamente, existen dos formas de medir el flujo: el caudal y el flujo total. El caudal es la cantidad de fluido que pasa por un punto determinado en cualquier momento dado. El flujo total de la cantidad de fluido por un punto determinado durante un periodo de tiempo específico. Veamos a continuación algunos de los métodos empleados para medir caudal.
