1 Medidas de sensibilidad espectral y umbrales
Tema 4 Medidas de sensibilidad espectral y umbrales

2 1. Medida de la curva de adaptación a la oscuridad.
Índice 1. Medida de la curva de adaptación a la oscuridad. 2. Medidas de la función de eficiencia luminosa. 3. Detección con color vs. detección acromática. 4. Umbrales cromáticos 5. Campimetrías de umbral incremental.

3 1. Medida de la curva de adaptación a la oscuridad
Tiempo en la oscuridad (min) Umbral Respuesta de conos Sujeto patológico Transición conos-bastones Respuesta de bastones Técnica útil para diagnosis y seguimiento de degeneraciones retinianas, miosis senil, deficiencias de vitamina A y otras patologías que produzcan ceguera nocturna

4 1. Medida de la curva de adaptación a la oscuridad
Ejemplo: Curva de adaptación a la oscuridad, tras blanqueo con una luz blanca de 1050 cd/m2. Test: 575 nm. Sujetos con degeneración corioretinal perpapilaria helicoidal Umbrales en dB (30 dB=-2.35 log cd/m2) De Eysteinsson et al, Br J. Ophthalmol, 1998, 82.

5 2. Medidas de la función de eficiencia luminosa

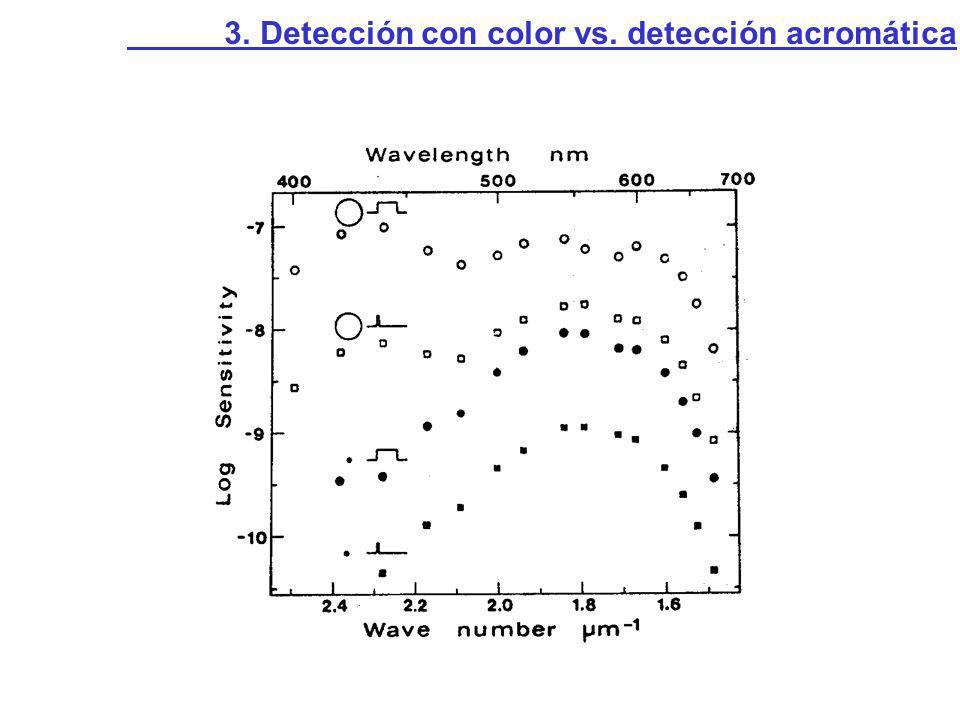

6 3. Detección con color vs. detección acromática

7 3.2. Sensibilidad espectral con un fondo acromático
Relación entre umbrales psicofísicos y sensibilidades espectrales de las células Kalionatis y Harwerth, 1990

8 3.2. Sensibilidad espectral con un fondo acromático

9 3.3. Umbrales espectrales sobre fondos coloreados

10 3.4. Umbrales de mezclas de color

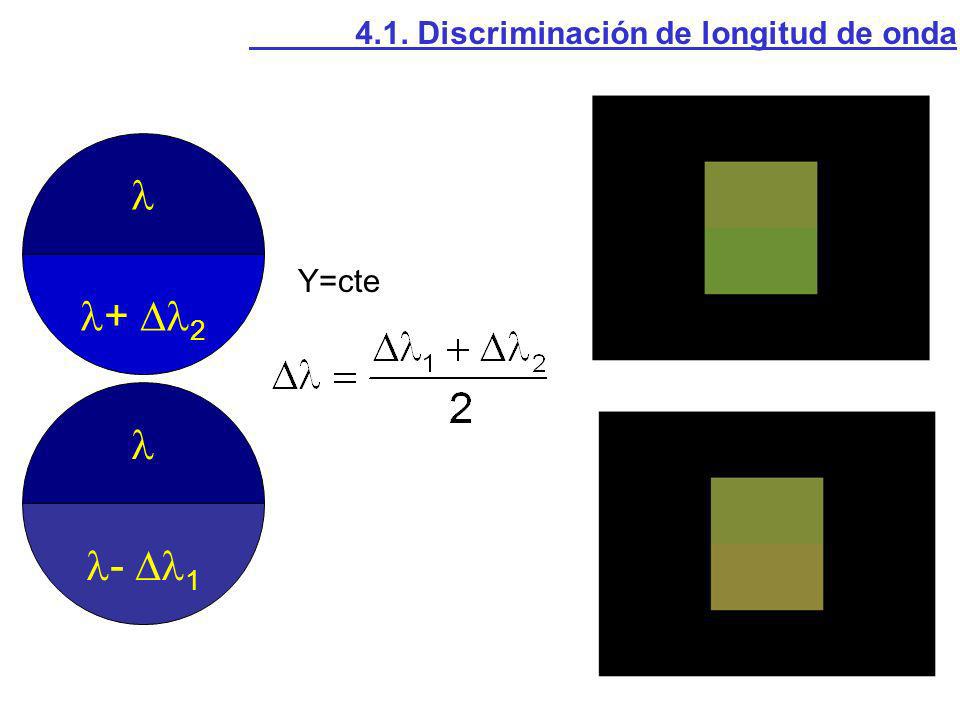

11 4.1. Discriminación de longitud de onda
- 1  + 2 Y=cte

12 4.1. Discriminación de longitud de onda

13 Y(W) Y’(W)+Y() 4.2. Umbral de pureza colorimétrica
Y(W)= Y’(W)+Y()=cte Y’(W)+Y() Y(W)

14 4.2. Umbral de pureza colorimétrica

15 4.3. Elipses de discriminación
Cambridge Colour Test Medida del umbral de discriminación sobre un fondo de cualquier color, mediante una tarea de reconocimiento

16 4.3. Elipses de discriminación
Protanope Deuteranope Anómalo Tritanómalo

17 5. Campimetrías de umbral incremental
Las medidas anteriores se realizan en una localización espacial fija en el campo visual Si medimos cierta propiedad en distintas regiones del campo visual, tenemos una campimetría. Una campimetría de umbral incremental consiste en la medida de dicha magnitud en distintas regiones del campo visual.

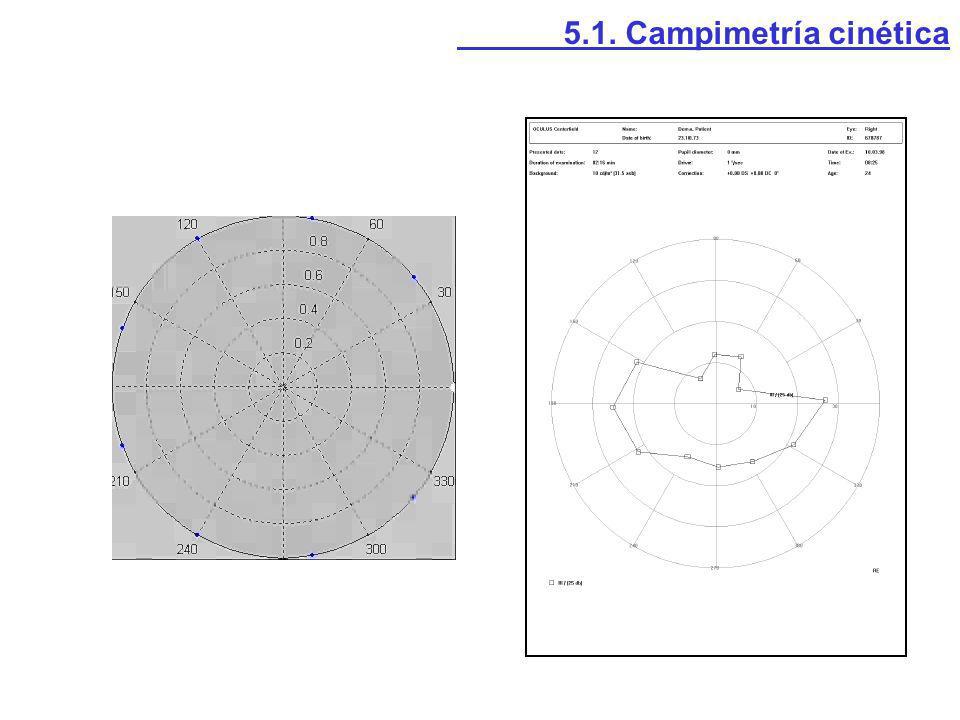

18 5.1. Campimetría cinética

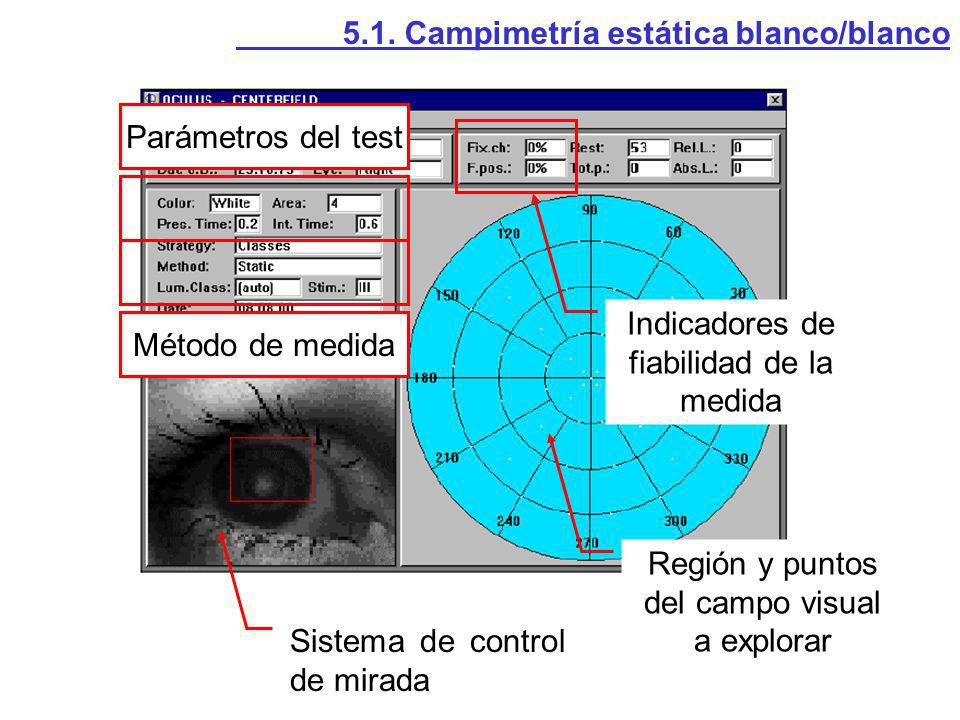

19 5.1. Campimetría estática blanco/blanco
Parámetros del test Indicadores de fiabilidad de la medida Método de medida Región y puntos del campo visual a explorar Sistema de control de mirada

20 5.1. Campimetría estática blanco/blanco

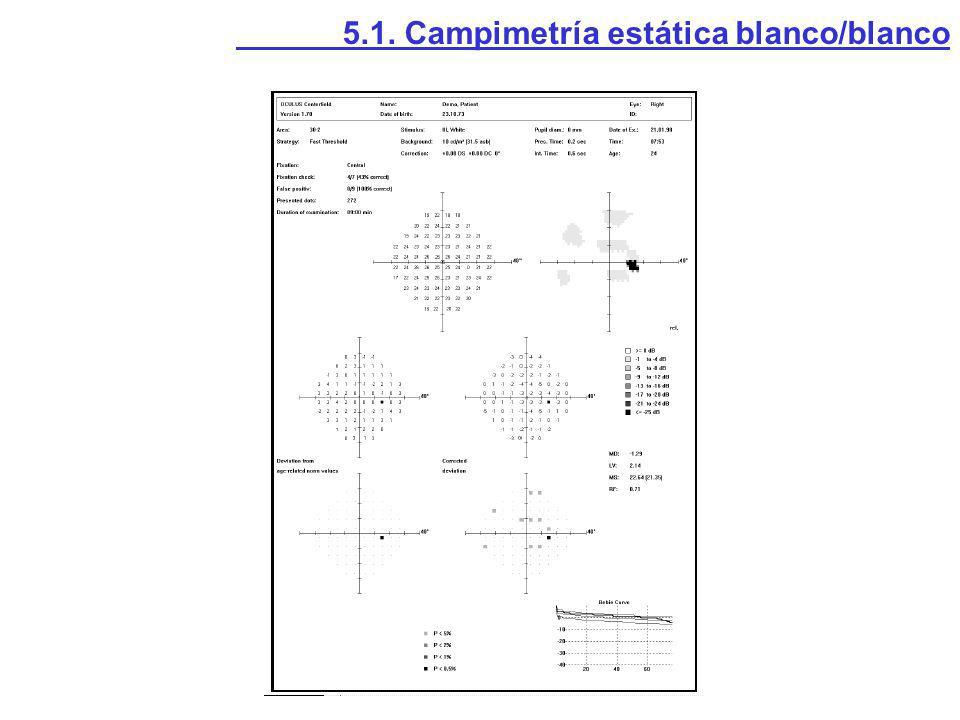

21 5.1. Campimetría estática blanco/blanco. Mapas numéricos
Sensibilidad promedio (dB) Defecto medio MSnormal-MSsujeto Variancia de las pérdidas (campo homogeneo si <25) Sensibilidad (dB)

22 5.1. Campimetría estática blanco/blanco.
Mapas estadísticos Mapa de desviación total (diferencias entre sujeto y patrón) Probabilidad de que un sujeto normal tenga un valor de desviación total como el encontrado

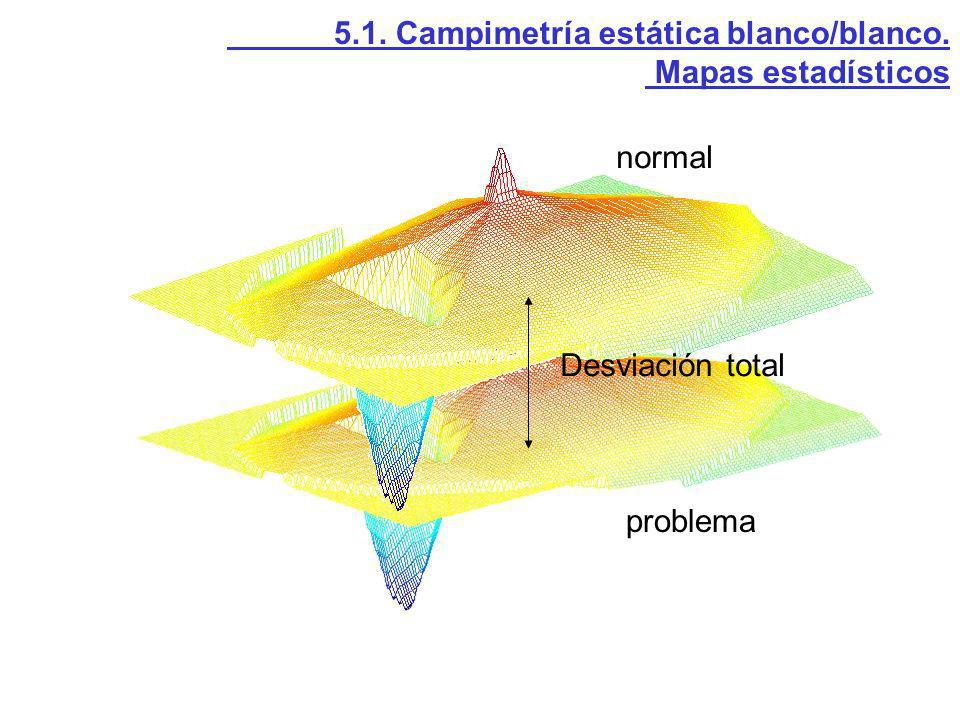

23 5.1. Campimetría estática blanco/blanco.
Mapas estadísticos normal Desviación total problema

24 5.1. Campimetría estática blanco/blanco.
Mapas estadísticos Mapa de desviación corregida (diferencias entre sujeto y patrón, después de corregir las pérdidas globales de sensibilidad) Probabilidad de que un sujeto normal tenga un valor de desviación total como el encontrado

25 5.1. Campimetría estática blanco/blanco.
Mapas estadísticos Situación inicial Corrección de pérdida global Desviación corregida

26 5.1. Campimetría estática blanco/blanco.
Curva de Bebié Se representa, en orden decreciente, la diferencia: Spaciente-Spromedio normal Se incluye el rango de variación normal de la curva.

27 5.1. Campimetría estática azul/amarillo
Campimetría con fondo amarillo, sobre el cuál se determina el umbral necesario para detectar un estímulo azul. Aísla al canal azul-amarillo del parvo. Útil para la detección precoz del glaucoma
