0 Comunidad de Regantes del Campo de Cartagena

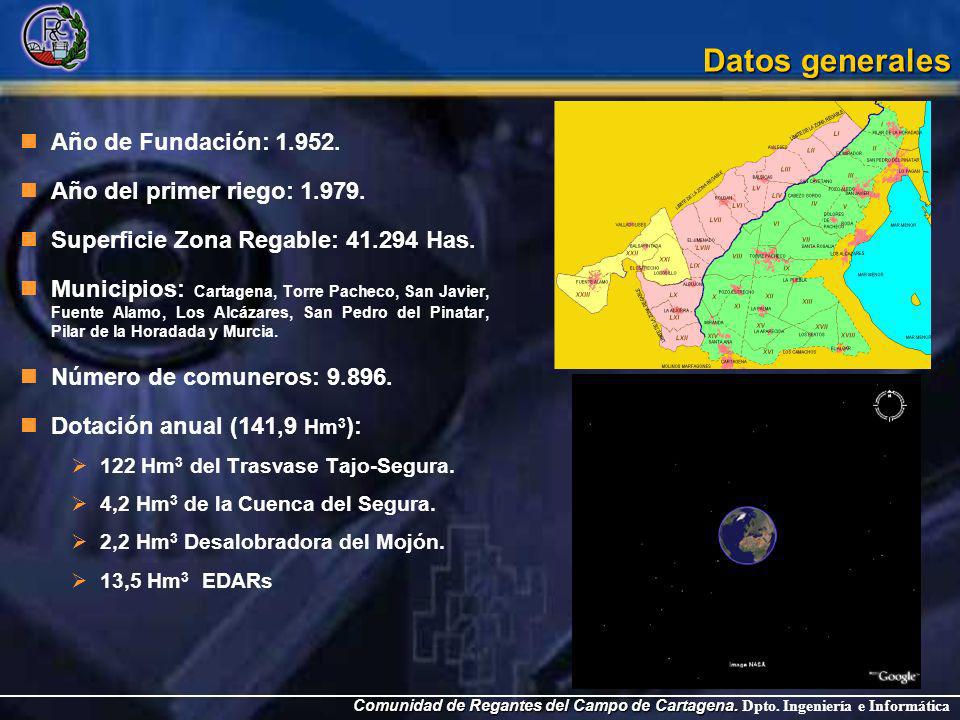

1 Datos generales Año de Fundación: 1.952. Año del primer riego: 1.979.
Superficie Zona Regable: Has. Municipios: Cartagena, Torre Pacheco, San Javier, Fuente Alamo, Los Alcázares, San Pedro del Pinatar, Pilar de la Horadada y Murcia. Número de comuneros: Dotación anual (141,9 Hm3): 122 Hm3 del Trasvase Tajo-Segura. 4,2 Hm3 de la Cuenca del Segura. 2,2 Hm3 Desalobradora del Mojón. 13,5 Hm3 EDARs

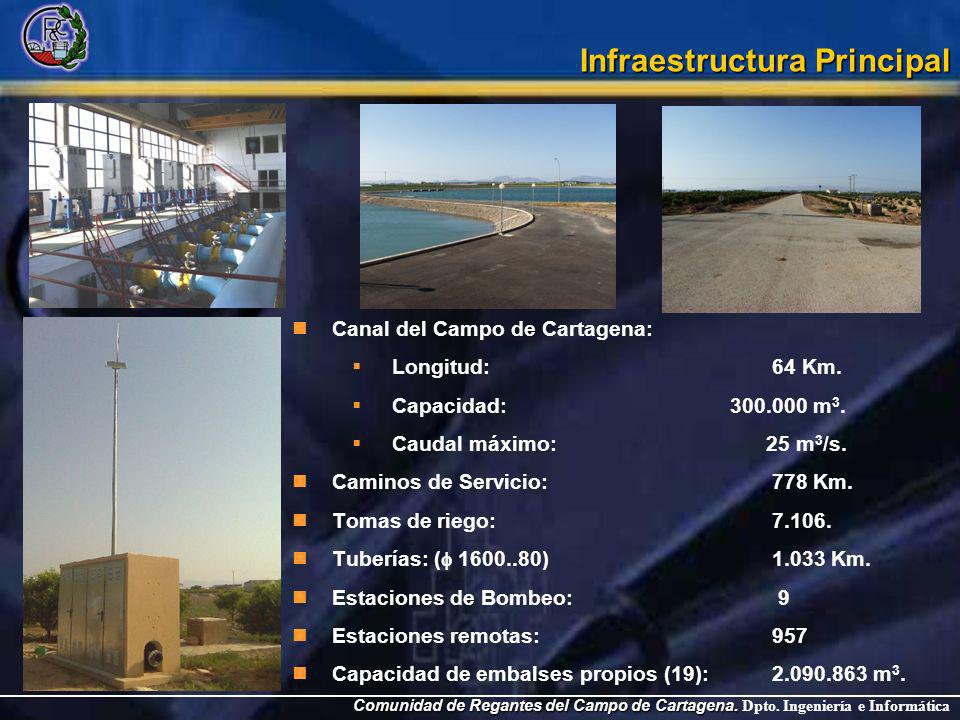

2 Infraestructura Principal
Canal del Campo de Cartagena: Longitud: Km. Capacidad: m3. Caudal máximo: m3/s. Caminos de Servicio: Km. Tomas de riego: Tuberías: ( ) Km. Estaciones de Bombeo: 9 Estaciones remotas: Capacidad de embalses propios (19): m3.

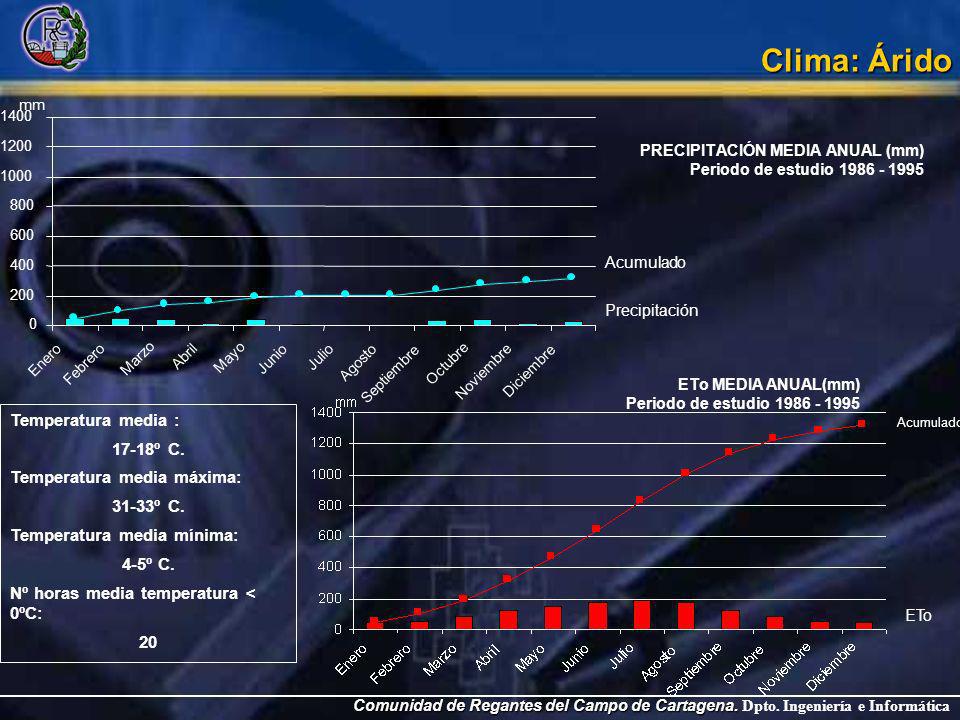

3 PRECIPITACIÓN MEDIA ANUAL (mm) Periodo de estudio 1986 - 1995
Clima: Árido 200 400 600 800 1000 1200 1400 Enero Febrero Marzo Abril Mayo Junio Julio Agosto Septiembre Octubre Noviembre Diciembre mm Precipitación Acumulado PRECIPITACIÓN MEDIA ANUAL (mm) Periodo de estudio ETo MEDIA ANUAL(mm) Periodo de estudio Acumulado ETo Temperatura media : 17-18º C. Temperatura media máxima: 31-33º C. Temperatura media mínima: 4-5º C. Nº horas media temperatura < 0ºC: 20

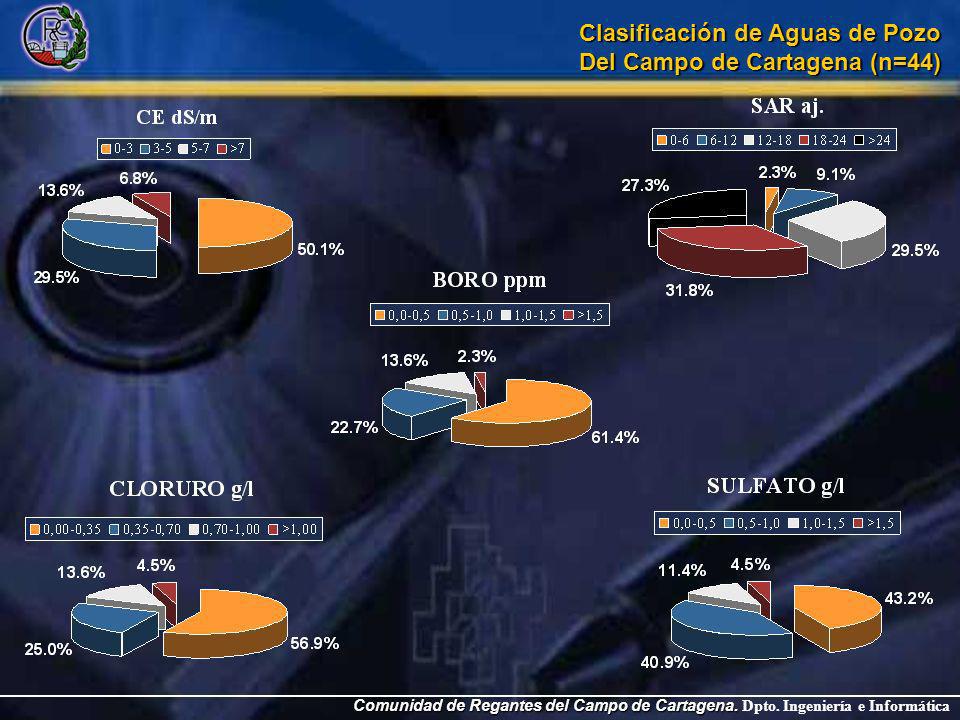

4 Clasificación de Aguas de Pozo Del Campo de Cartagena (n=44)

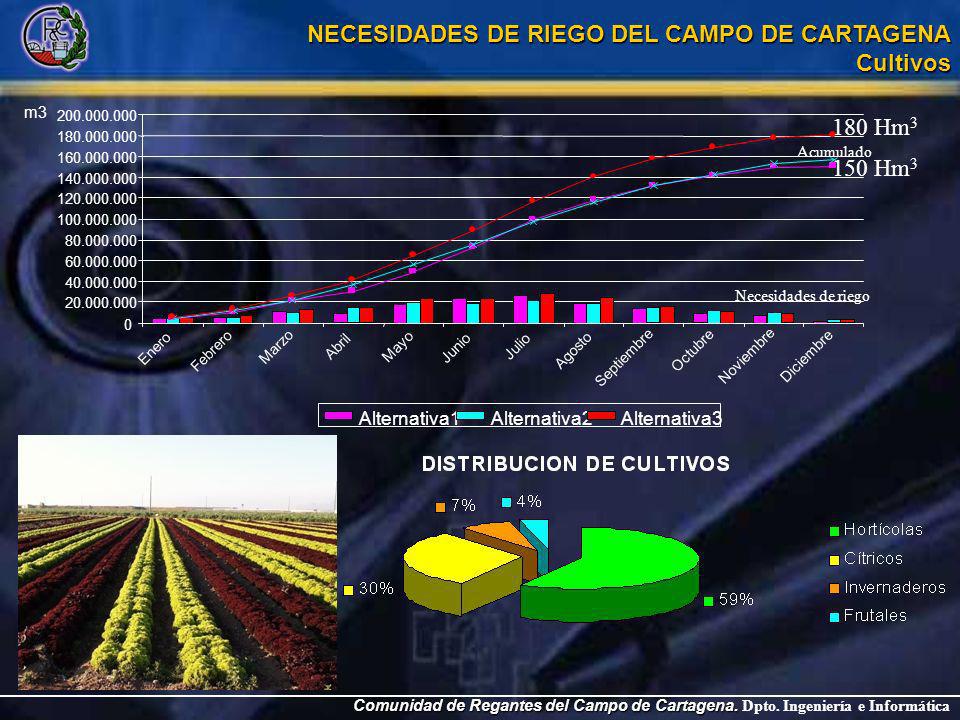

5 NECESIDADES DE RIEGO DEL CAMPO DE CARTAGENA Cultivos
Enero Febrero Marzo Abril Mayo Junio Julio Agosto Septiembre Octubre Noviembre Diciembre m3 Alternativa1 Alternativa2 Alternativa3 Acumulado Necesidades de riego 180 Hm3 150 Hm3

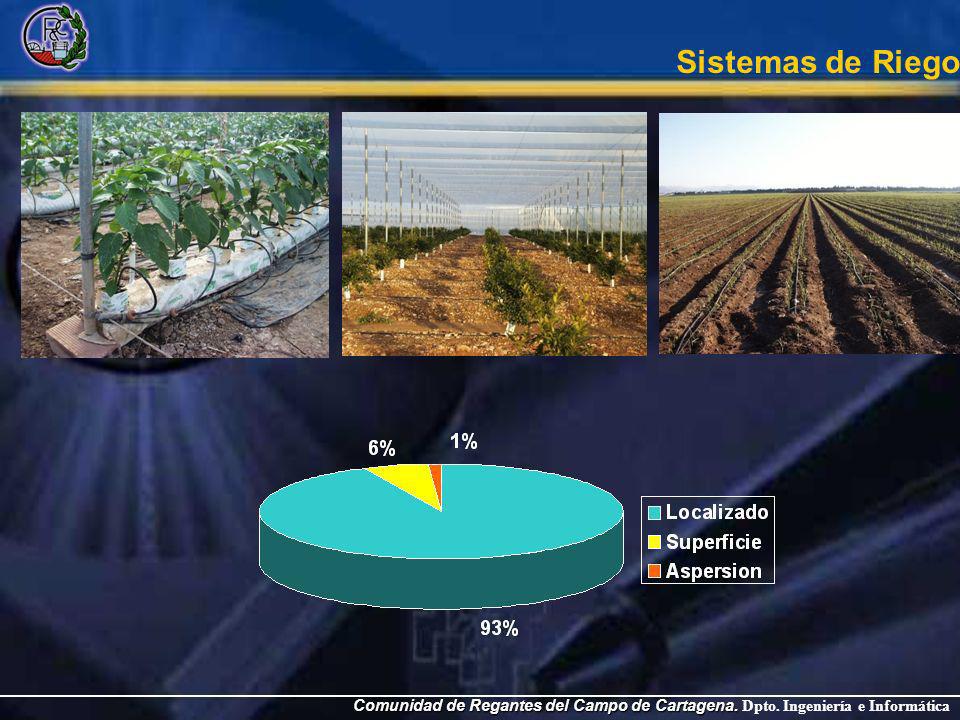

6 Sistemas de Riego

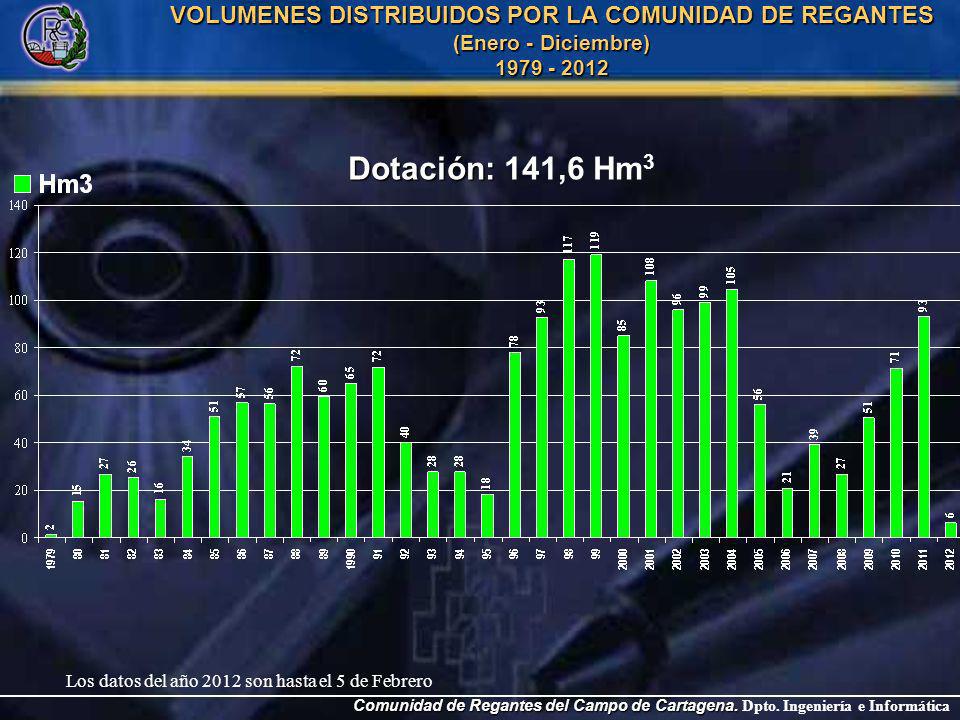

7 VOLUMENES DISTRIBUIDOS POR LA COMUNIDAD DE REGANTES (Enero - Diciembre) 1979 - 2012
Dotación: 141,6 Hm3 Los datos del año 2012 son hasta el 5 de Febrero

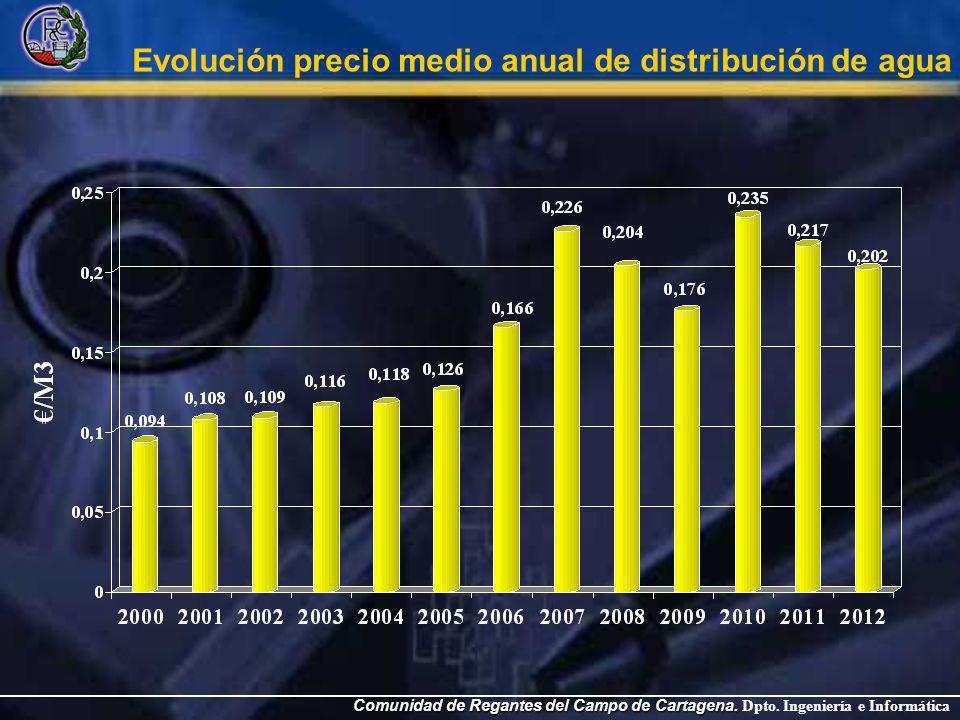

8 Evolución precio medio anual de distribución de agua

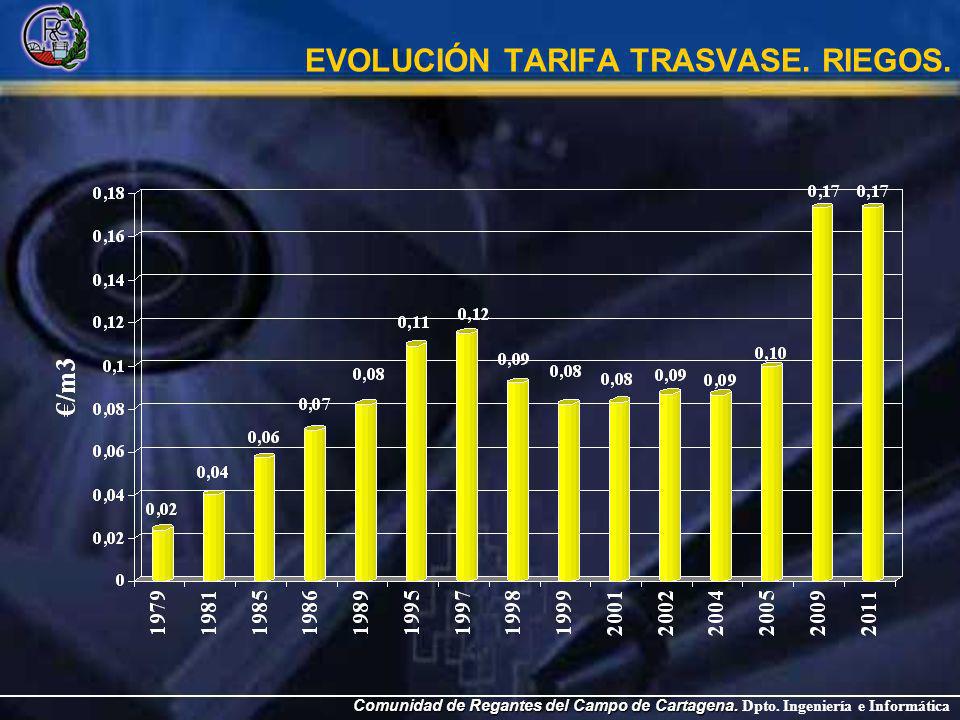

9 EVOLUCIÓN TARIFA TRASVASE. RIEGOS.

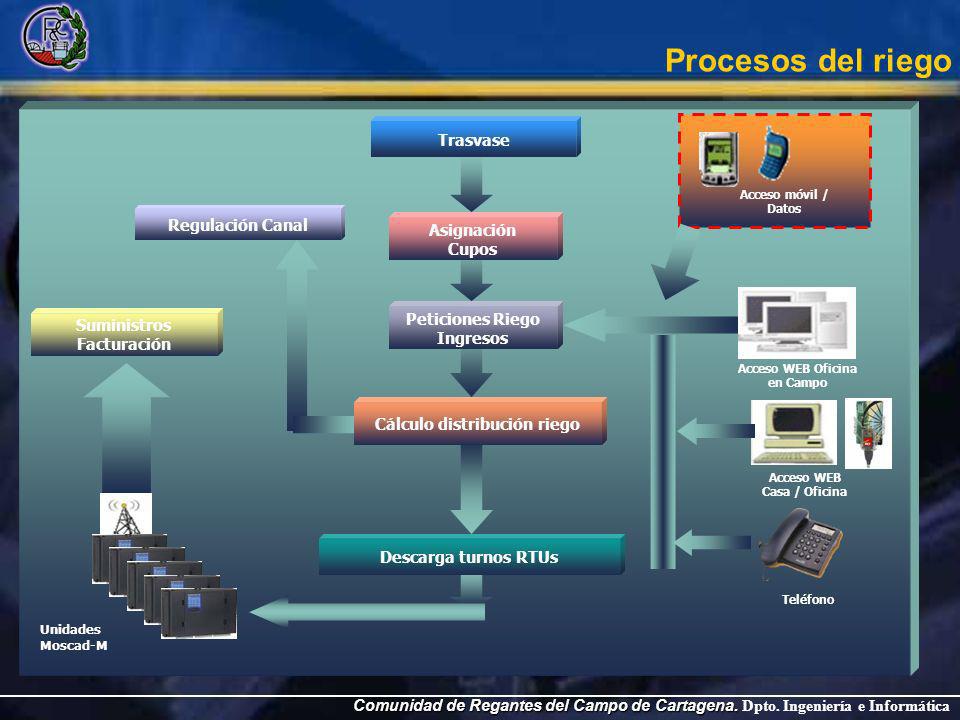

10 Procesos del riego Trasvase Regulación Canal Asignación Cupos
Acceso WEB Oficina en Campo Acceso WEB Casa / Oficina Trasvase Descarga turnos RTUs Suministros Facturación Unidades Moscad-M Cálculo distribución riego Peticiones Riego Ingresos Asignación Cupos Regulación Canal Teléfono Acceso móvil / Datos

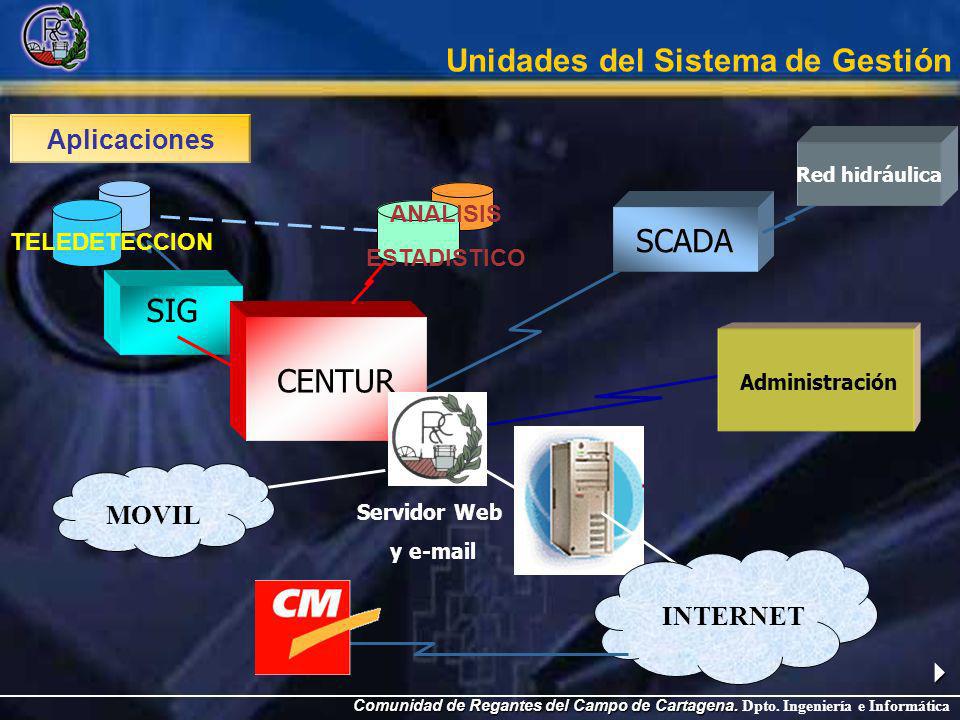

11 Unidades del Sistema de Gestión
Aplicaciones Red hidráulica SIG CENTUR ANALISIS ESTADISTICO SCADA TELEDETECCION Administración Servidor Web y INTERNET MOVIL 

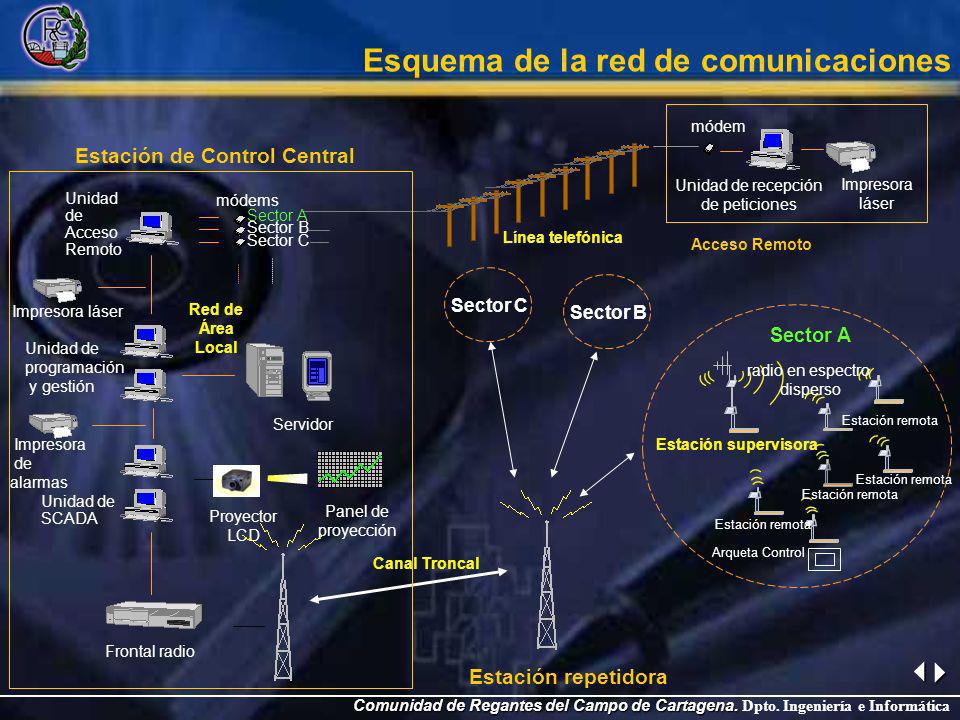

12 Esquema de la red de comunicaciones
Canal Troncal Acceso Remoto Unidad de recepción de peticiones módem Impresora láser Estación repetidora Línea telefónica Estación de Control Central Unidad de Acceso Remoto Unidad de programación y gestión Unidad de SCADA Panel de proyección Frontal radio Red de Área Local módems Sector A Sector B Sector C Servidor Proyector LCD Impresora de alarmas Estación supervisora Estación remota Arqueta Control radio en espectro disperso  

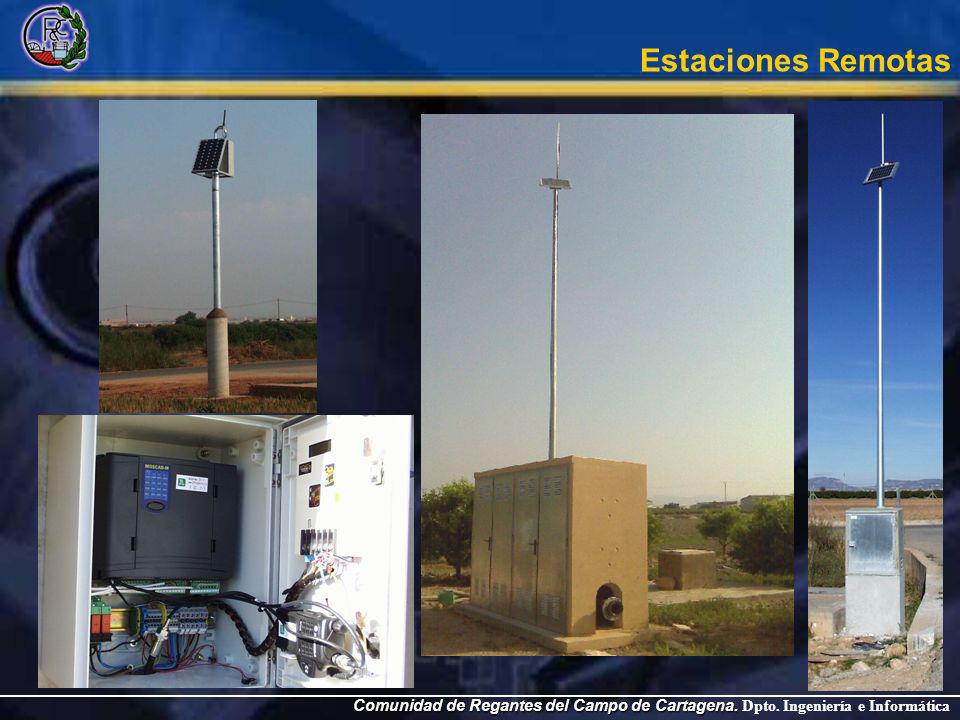

13 Estaciones Remotas

14 Arqueta de control

15

16 Comunidad de Regantes del Campo de Cartagena
Palacete “El Regidor”. Paseo Alfonso XIII, 22. 30201 CARTAGENA Teléfono: Fax:

17 ZONA REGABLE DEL CAMPO DE CARTAGENA
Comunidad de Regantes del Campo de Cartagena
