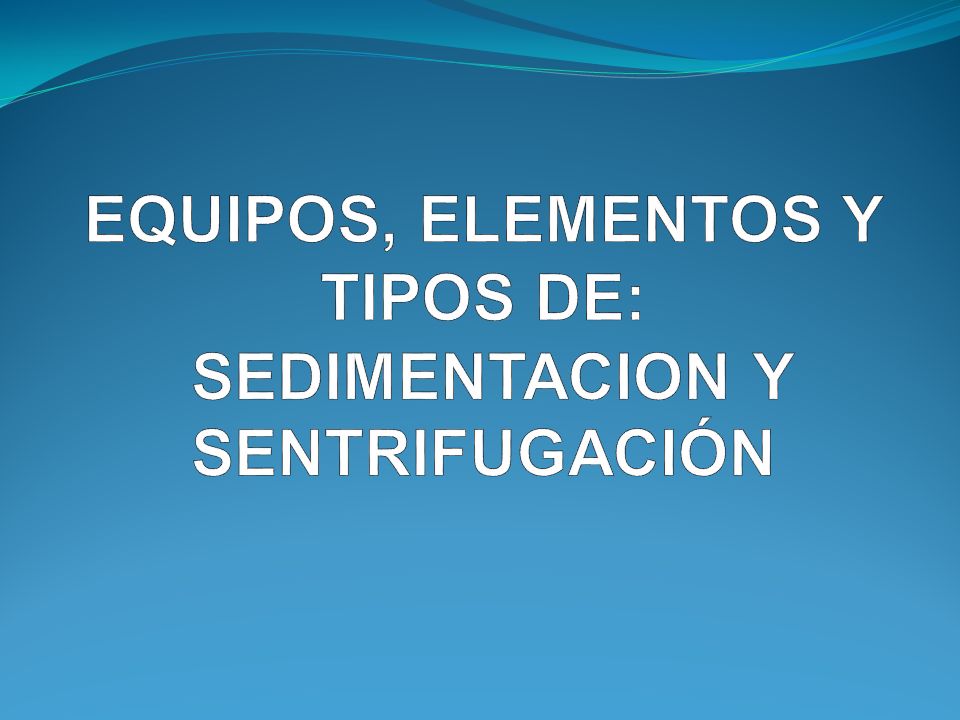

EQUIPOS, ELEMENTOS Y TIPOS DE: SEDIMENTACION Y SENTRIFUGACIÓN

Presentación del tema: "EQUIPOS, ELEMENTOS Y TIPOS DE: SEDIMENTACION Y SENTRIFUGACIÓN"— Transcripción de la presentación:

1 EQUIPOS, ELEMENTOS Y TIPOS DE: SEDIMENTACION Y SENTRIFUGACIÓN

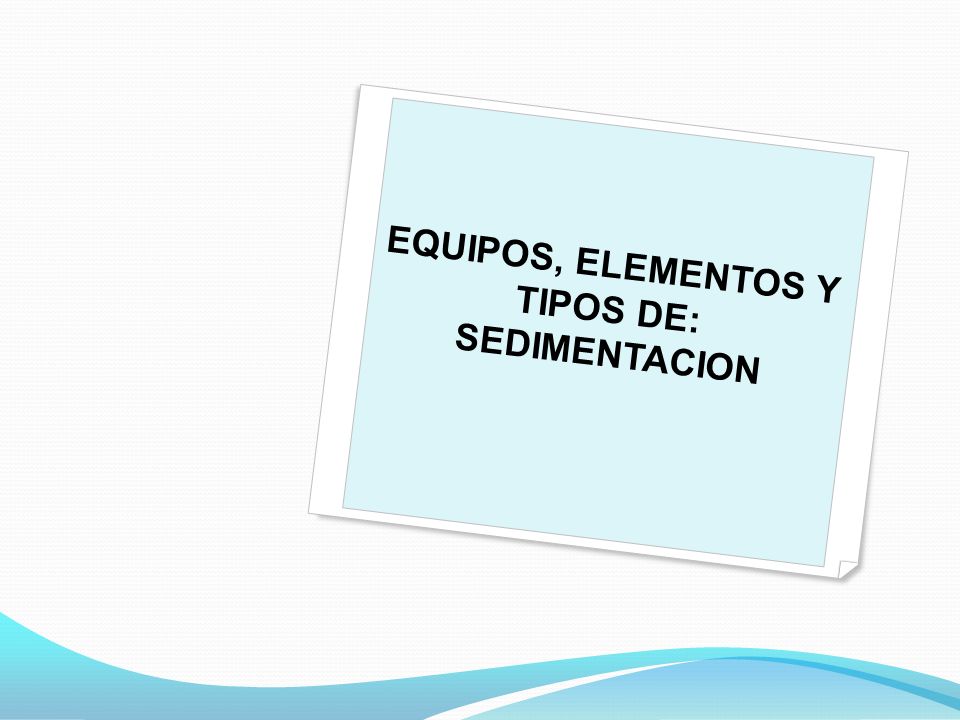

2 EQUIPOS, ELEMENTOS Y TIPOS DE: SEDIMENTACION

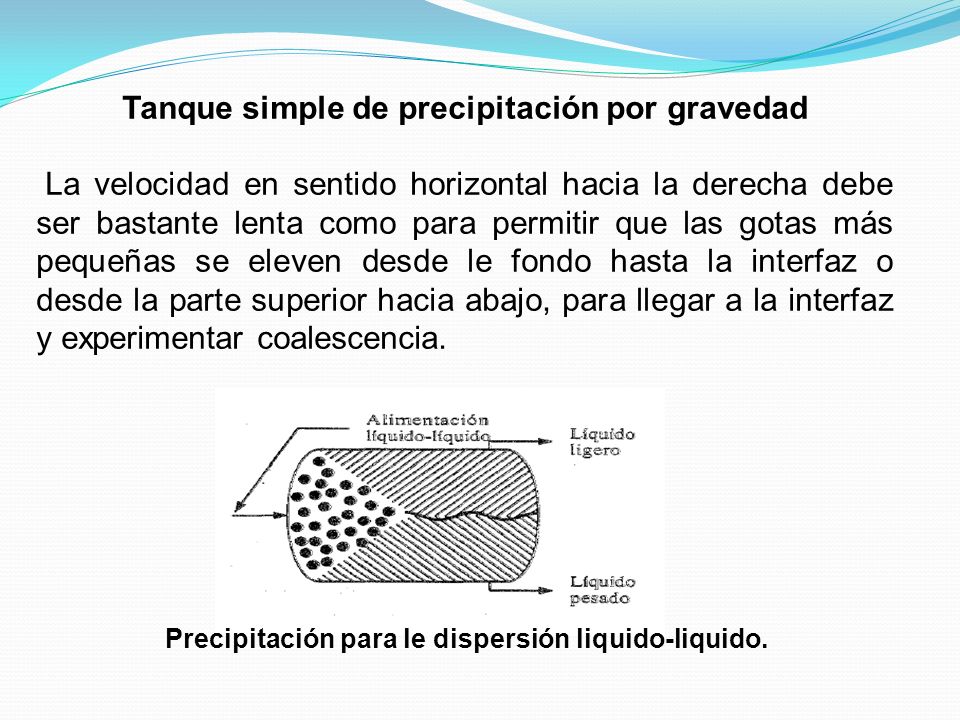

3 Tanque simple de precipitación por gravedad
La velocidad en sentido horizontal hacia la derecha debe ser bastante lenta como para permitir que las gotas más pequeñas se eleven desde le fondo hasta la interfaz o desde la parte superior hacia abajo, para llegar a la interfaz y experimentar coalescencia. Precipitación para le dispersión liquido-liquido.

4 Cámara de precipitación por gravedad.
A la cámara con forma de caja penetra una corriente de aire con polvo. Las partículas se precipitan hacia el fondo. El aire debe permanecer en la cámara del tiempo suficiente (tiempo de resistencia) como para que las partículas lleguen al fondo de la cámara. Cámara de precipitación de polvos

5 ESPESADOR DE SEDIMENTACIÓN

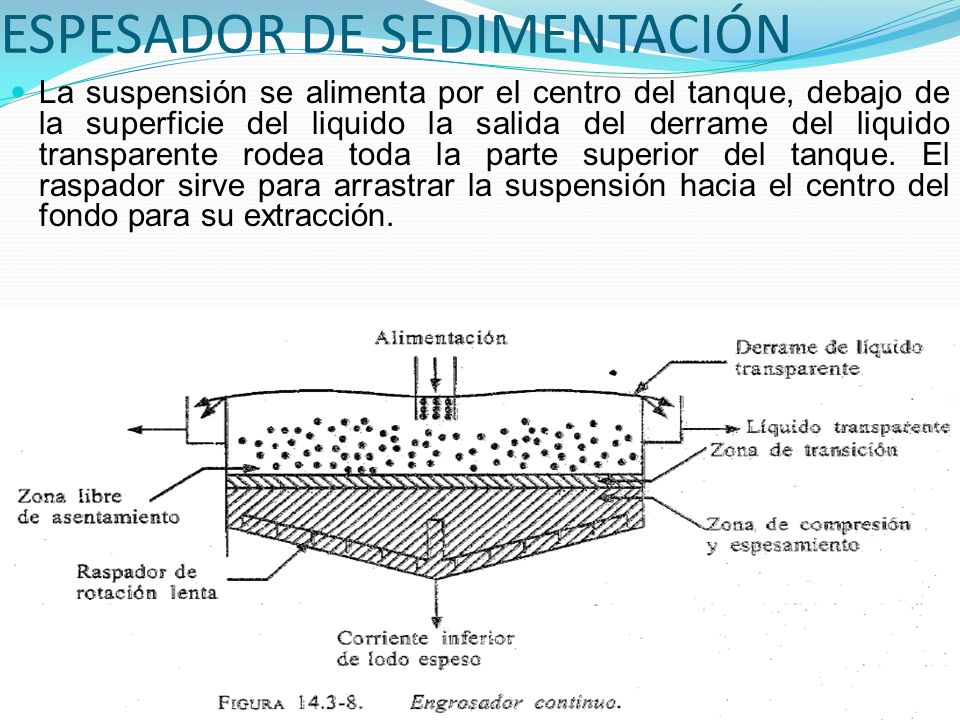

La suspensión se alimenta por el centro del tanque, debajo de la superficie del liquido la salida del derrame del liquido transparente rodea toda la parte superior del tanque. El raspador sirve para arrastrar la suspensión hacia el centro del fondo para su extracción.

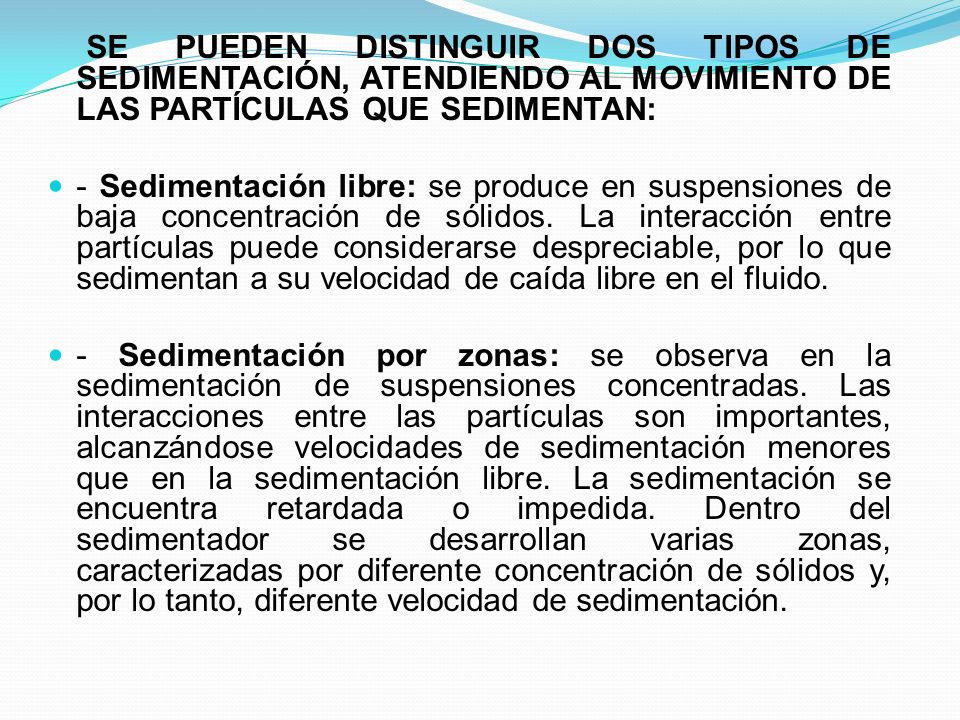

6 SE PUEDEN DISTINGUIR DOS TIPOS DE SEDIMENTACIÓN, ATENDIENDO AL MOVIMIENTO DE LAS PARTÍCULAS QUE SEDIMENTAN: - Sedimentación libre: se produce en suspensiones de baja concentración de sólidos. La interacción entre partículas puede considerarse despreciable, por lo que sedimentan a su velocidad de caída libre en el fluido. - Sedimentación por zonas: se observa en la sedimentación de suspensiones concentradas. Las interacciones entre las partículas son importantes, alcanzándose velocidades de sedimentación menores que en la sedimentación libre. La sedimentación se encuentra retardada o impedida. Dentro del sedimentador se desarrollan varias zonas, caracterizadas por diferente concentración de sólidos y, por lo tanto, diferente velocidad de sedimentación.

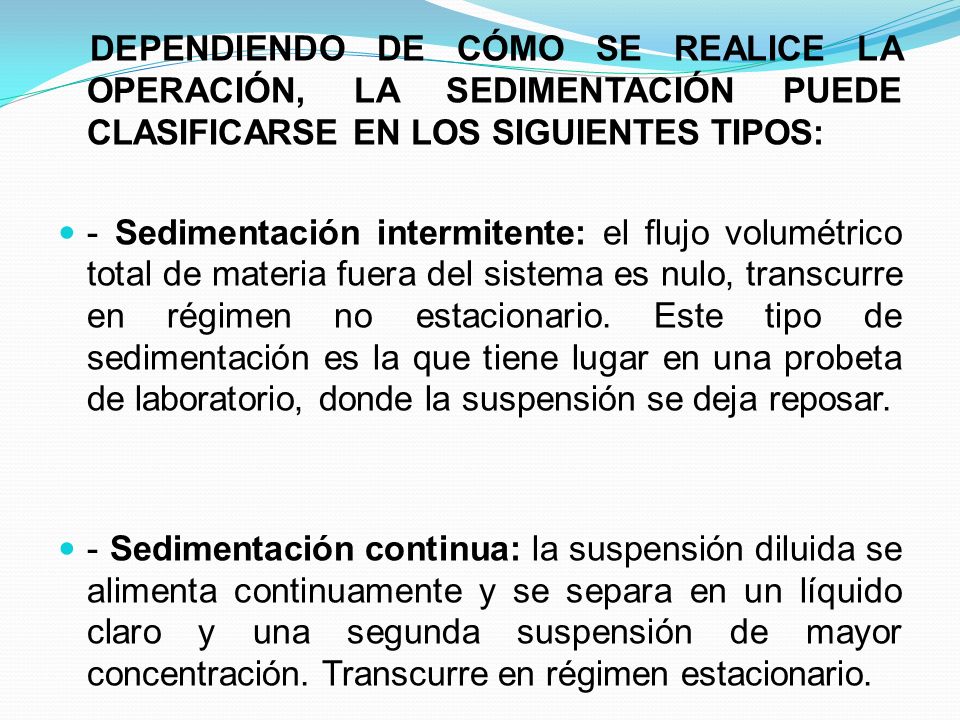

7 DEPENDIENDO DE CÓMO SE REALICE LA OPERACIÓN, LA SEDIMENTACIÓN PUEDE CLASIFICARSE EN LOS SIGUIENTES TIPOS: - Sedimentación intermitente: el flujo volumétrico total de materia fuera del sistema es nulo, transcurre en régimen no estacionario. Este tipo de sedimentación es la que tiene lugar en una probeta de laboratorio, donde la suspensión se deja reposar. - Sedimentación continua: la suspensión diluida se alimenta continuamente y se separa en un líquido claro y una segunda suspensión de mayor concentración. Transcurre en régimen estacionario.

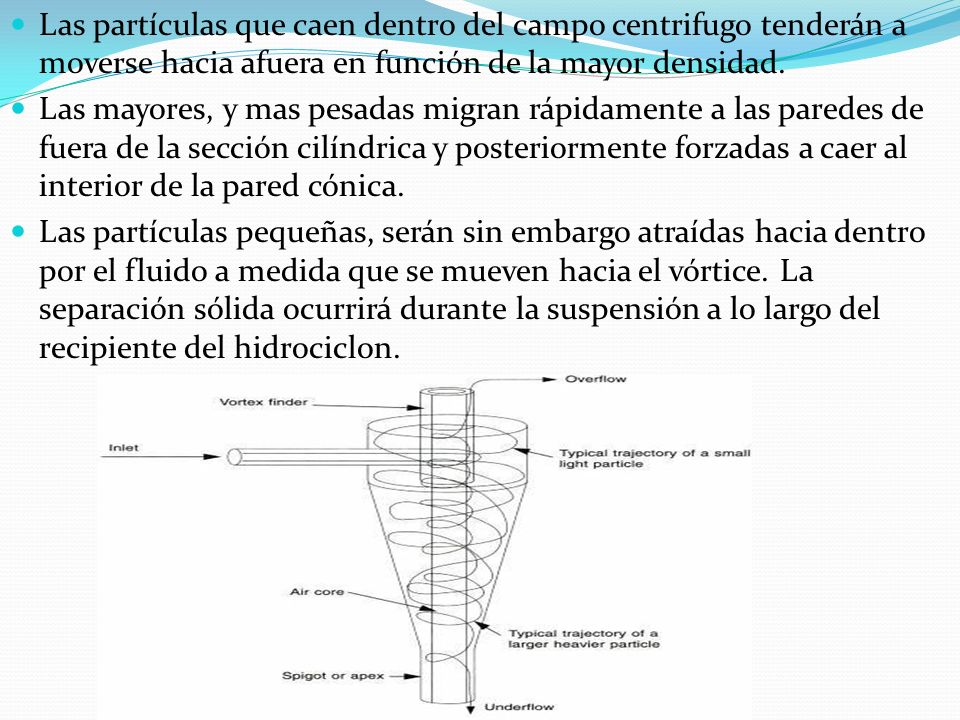

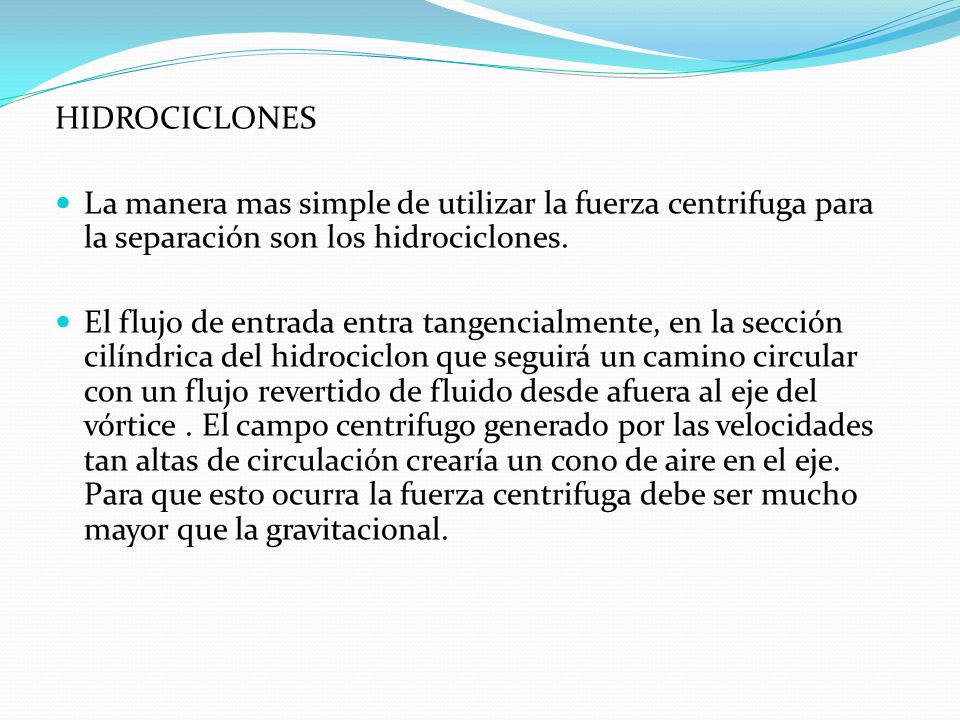

8 HIDROCICLONES La manera mas simple de utilizar la fuerza centrifuga para la separación son los hidrociclones. El flujo de entrada entra tangencialmente, en la sección cilíndrica del hidrociclon que seguirá un camino circular con un flujo revertido de fluido desde afuera al eje del vórtice . El campo centrifugo generado por las velocidades tan altas de circulación crearía un cono de aire en el eje. Para que esto ocurra la fuerza centrifuga debe ser mucho mayor que la gravitacional.

9 Las partículas que caen dentro del campo centrifugo tenderán a moverse hacia afuera en función de la mayor densidad. Las mayores, y mas pesadas migran rápidamente a las paredes de fuera de la sección cilíndrica y posteriormente forzadas a caer al interior de la pared cónica. Las partículas pequeñas, serán sin embargo atraídas hacia dentro por el fluido a medida que se mueven hacia el vórtice. La separación sólida ocurrirá durante la suspensión a lo largo del recipiente del hidrociclon.

10 CENTRIFUGADORES CAMPANA TUBULAR

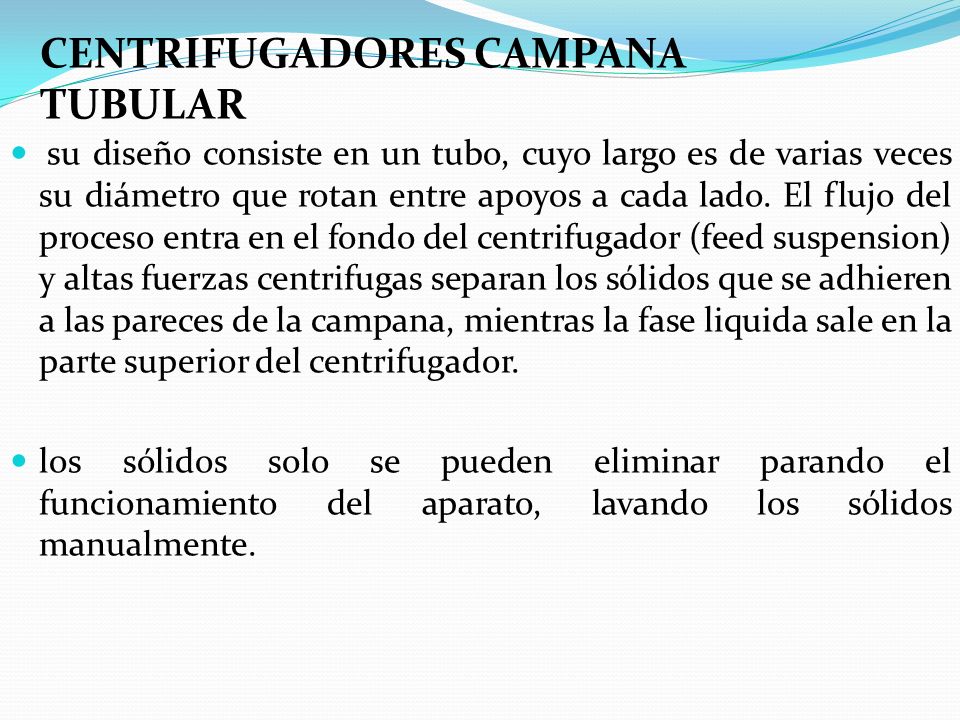

su diseño consiste en un tubo, cuyo largo es de varias veces su diámetro que rotan entre apoyos a cada lado. El flujo del proceso entra en el fondo del centrifugador (feed suspension) y altas fuerzas centrifugas separan los sólidos que se adhieren a las pareces de la campana, mientras la fase liquida sale en la parte superior del centrifugador. los sólidos solo se pueden eliminar parando el funcionamiento del aparato, lavando los sólidos manualmente.

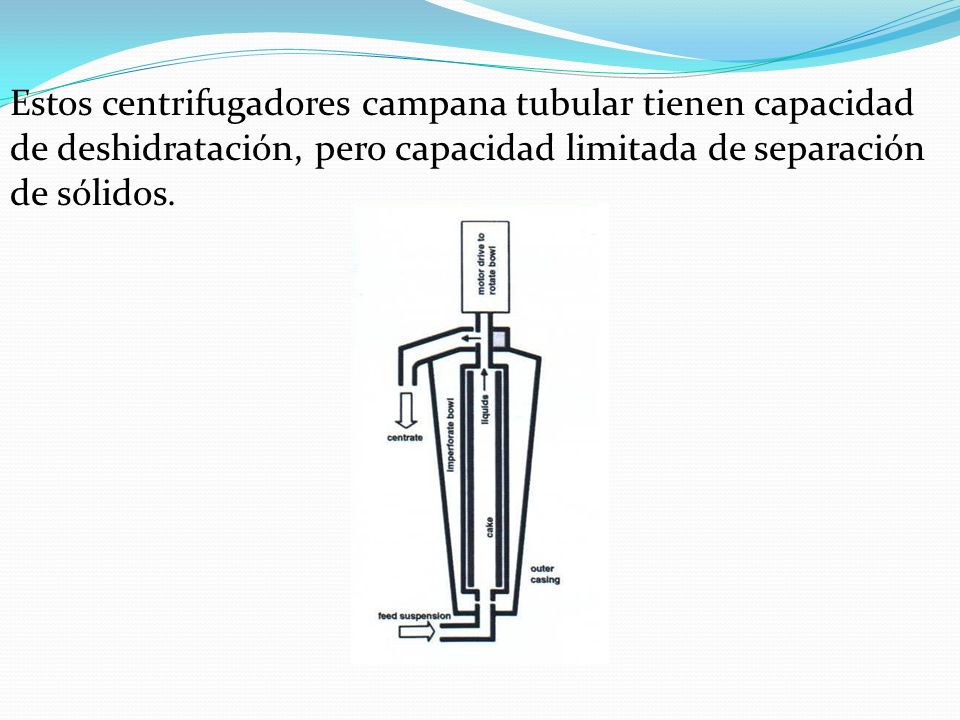

11 Estos centrifugadores campana tubular tienen capacidad de deshidratación, pero capacidad limitada de separación de sólidos.

12 Centrífugas con tambor macizo y tornillo sinfín
El tambor tiene una forma cónica y cilíndrica y gira a una velocidad determinada según las necesidades de la aplicación. Los sólidos contenidos en el producto son depositados en la pared del tambor por efecto de la fuerza centrífuga. La longitud del tambor cilíndrico, así como el ángulo de la parte cónica, pueden ser seleccionados y adaptados de acuerdo a los requerimientos específicos de cualquier aplicación.

13 Tornillo Sinfín El tornillo sinfín gira a una velocidad diferencial relativamente menor a la del tambor y transporta los sólidos depositados en la pared del tambor hacia la parte cónica y final del tambor.

14

15 TIPOS DE CENTRIFUGACIÓN

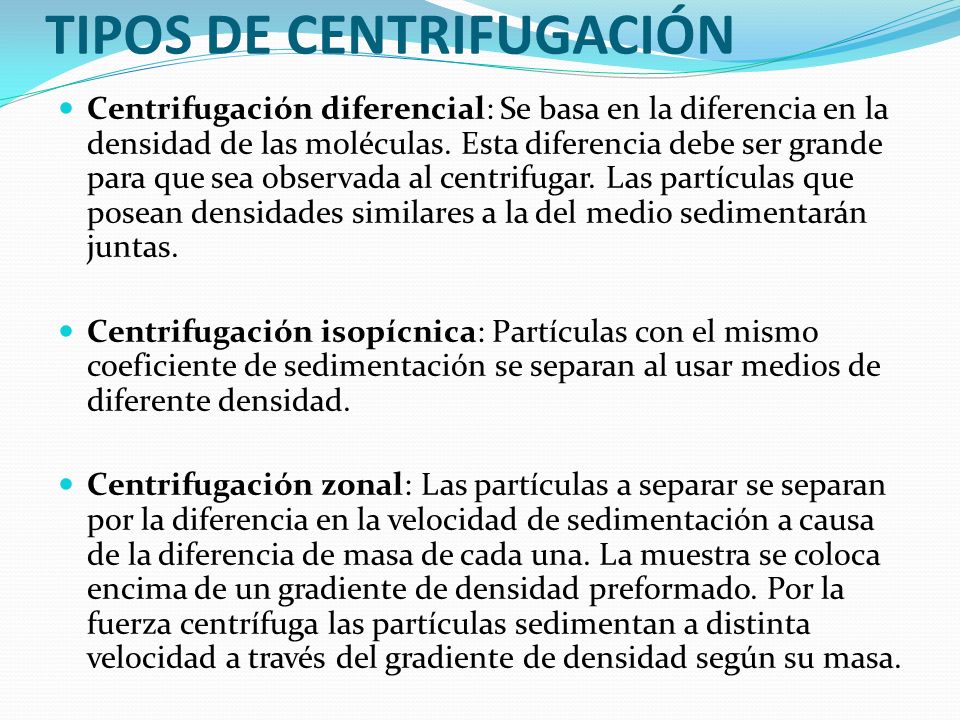

Centrifugación diferencial: Se basa en la diferencia en la densidad de las moléculas. Esta diferencia debe ser grande para que sea observada al centrifugar. Las partículas que posean densidades similares a la del medio sedimentarán juntas. Centrifugación isopícnica: Partículas con el mismo coeficiente de sedimentación se separan al usar medios de diferente densidad. Centrifugación zonal: Las partículas a separar se separan por la diferencia en la velocidad de sedimentación a causa de la diferencia de masa de cada una. La muestra se coloca encima de un gradiente de densidad preformado. Por la fuerza centrífuga las partículas sedimentan a distinta velocidad a través del gradiente de densidad según su masa.

16 CENTRIFUGACIÓN DE ALTA VELOCIDAD
Este tipo de centrifugación , usualmente con máximas velocidades de – r.p.m., este tipo de centrifugación puede generar cerca de g de sedimentos. CENTRIFUGACIÓN DE BAJA VELOCIDAD Este tipo de centrifugación es capas de centrifugar hasta 6 litros de muestra a la vez, mantienen la muestra fría por un flujo de aire que pasa a través del fondo de la centrifuga. Este tipo de centrifugación es utilizado rutinariamente para procesos iniciales de muestras biológicas
