1 APLICACION DE CONCENTRADORES EN ESPIRAL

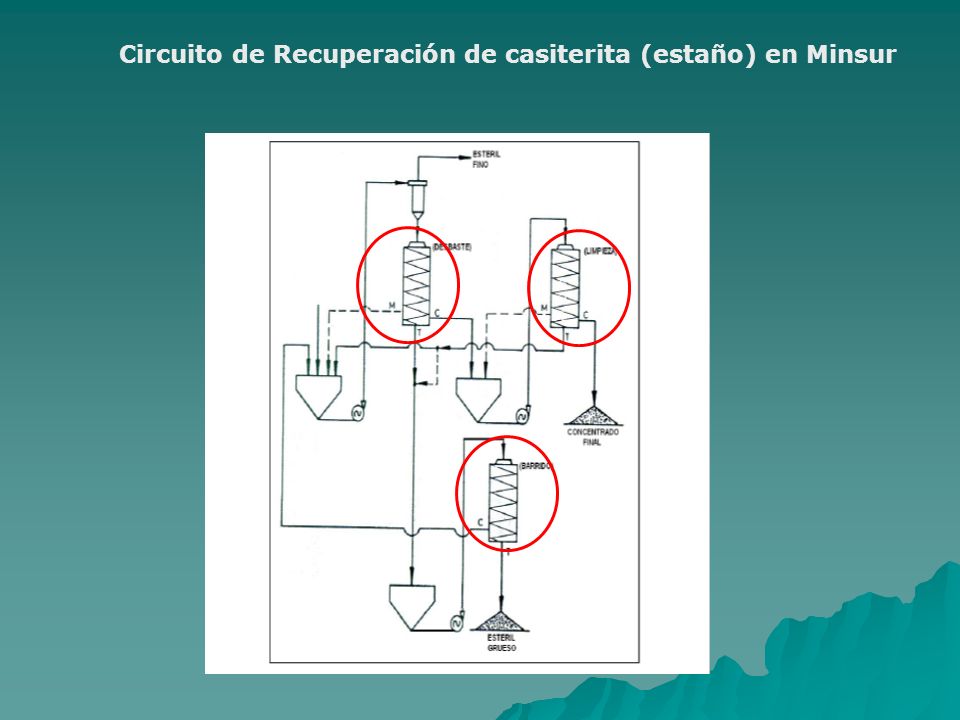

2 Circuito de Recuperación de casiterita (estaño) en Minsur

3

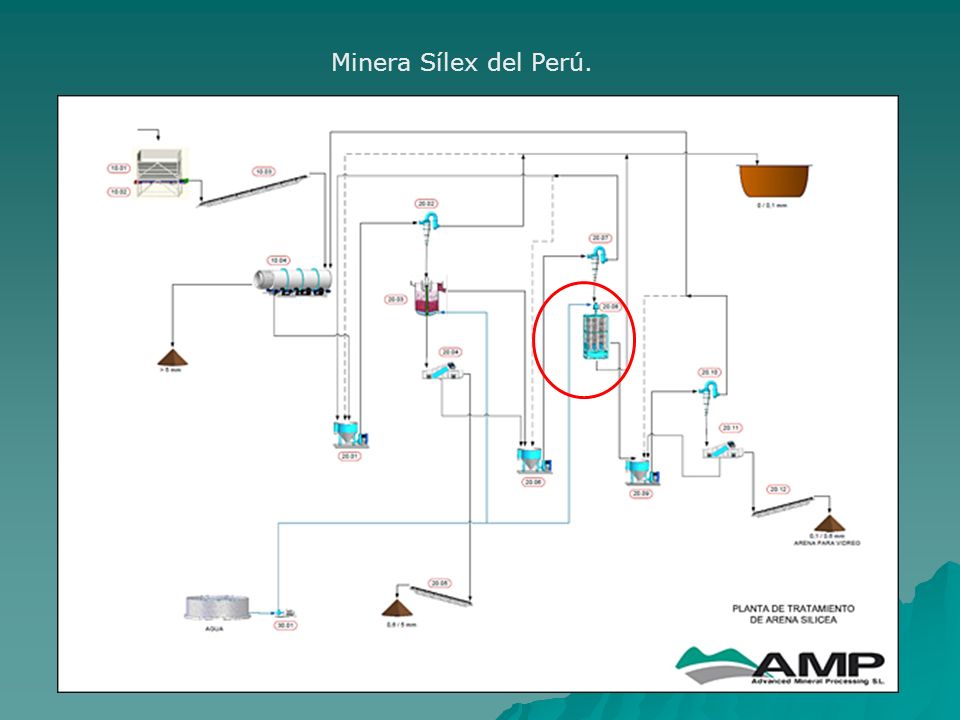

4 Minera Sílex del Perú. El proceso de tratamiento del mineral bruto consiste en un deslamado repetitivo a 0,1 mm, mediante hidrociclones, a fin de eliminar las partículas finas indeseables, junto con una fase de clasificación hidráulica a 0,6 mm. De este modo se consigue un producto final con granulometría 0,1-0,6 mm para su empleo tanto en la fabricación de vidrio como en las fundiciones. La fracción gruesa 0,6-5,0 mm se emplea para filtros, chorreo de arena y construcción. Debido a la contaminación de hierro del mineral bruto esta planta incorpora en su proceso una etapa de eliminación de minerales pesados (hierro y titanio) por gravimetría, mediante espirales Reichert.

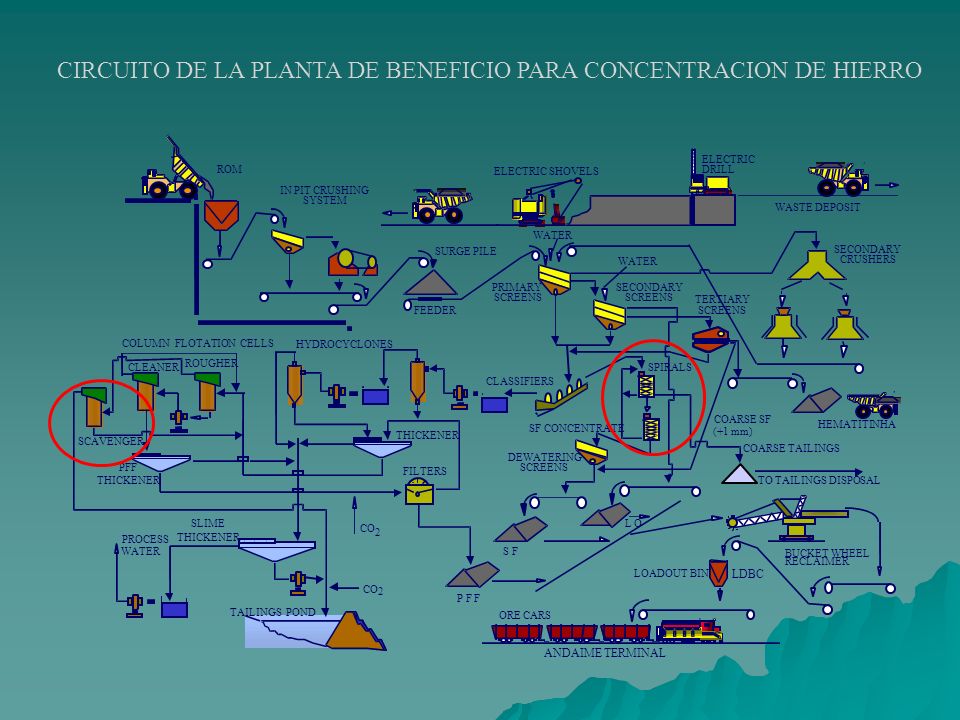

5 CIRCUITO DE LA PLANTA DE BENEFICIO PARA CONCENTRACION DE HIERRO
ELECTRIC ROM ELECTRIC SHOVELS DRILL IN PIT CRUSHING SYSTEM WASTE DEPOSIT WATER SURGE PILE SECONDARY WATER CRUSHERS PRIMARY SECONDARY SCREENS SCREENS TERTIARY FEEDER SCREENS COLUMN FLOTATION CELLS HYDROCYCLONES CLEANER ROUGHER SPIRALS CLASSIFIERS COARSE SF SF CONCENTRATE HEMATITINHA THICKENER (+1 mm) SCAVENGER COARSE TAILINGS DEWATERING PFF FILTERS SCREENS THICKENER TO TAILINGS DISPOSAL SLIME CO 2 L O PROCESS THICKENER WATER S F BUCKET WHEEL RECLAIMER LOADOUT BIN LDBC CO 2 P F F TAILINGS POND ORE CARS ANDAIME TERMINAL

6 APLICACION DE CONCENTRADORES CENTRIFUGOS

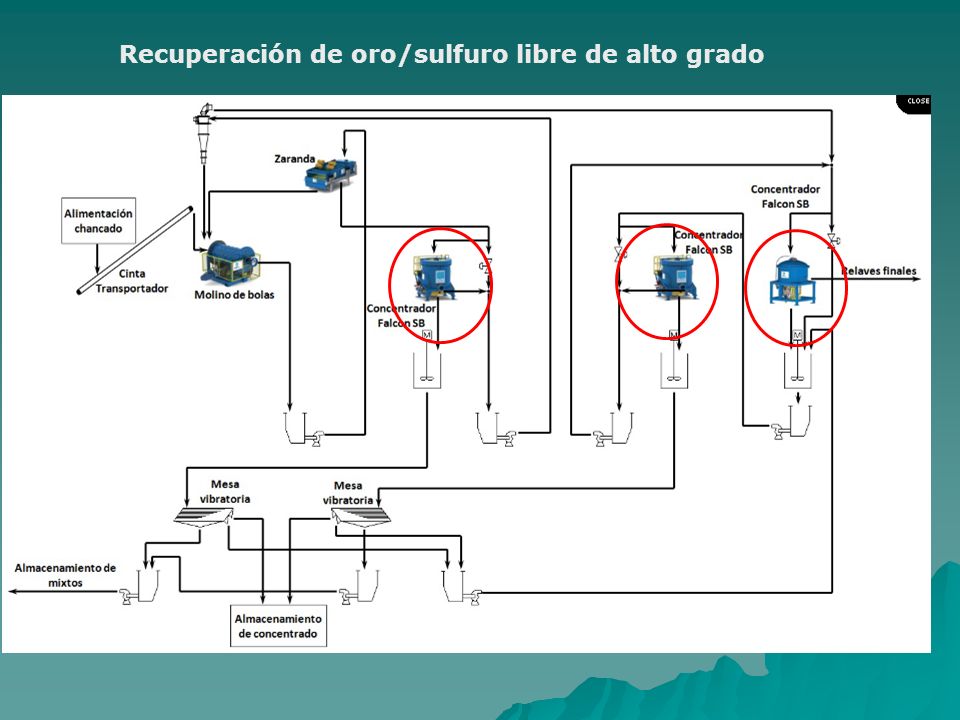

7 Recuperación de oro/sulfuro libre de alto grado
La instalación de concentradores por gravedad Falcon SB mejorados sobre alimentación de ciclón, permite la recuperación de partículas finas de oro que normalmente se perderían en circuitos mejorados de gravedad de subcaudales de ciclón tradicionales.

8 Recuperación de oro/sulfuro libre de bajo grado

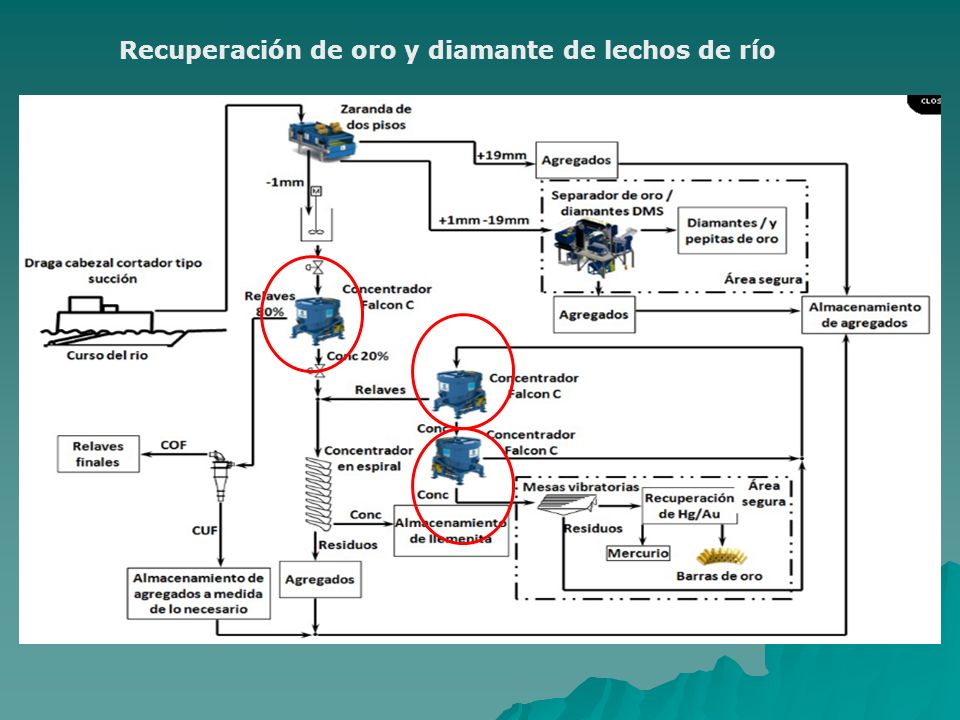

9 Recuperación de oro y diamante de lechos de río
