Transición a IPv6 en la Universitat de València.

Presentación del tema: "Transición a IPv6 en la Universitat de València."— Transcripción de la presentación:

1 Transición a IPv6 en la Universitat de València.
I Foro IPv6 RedIRIS. Abril 2005 Servei d’Informàtica. Universitat de València

2 I Foro IPv6 RedIRIS. València 2005
Agenda Introducción Direcciones. Los routers. Extensión de la red. El DNS. Servicios ofertados. Lo que queda por hacer. I Foro IPv6 RedIRIS. València 2005

3 I Foro IPv6 RedIRIS. València 2005
Introducción Objetivos: Presentar nuestras experiencias con IPv6 Qué podemos hacer ya con IPv6. Dónde queremos llegar con IPv6. ¿Por qué IPv6 si tengo una clase B de IPv4? I Foro IPv6 RedIRIS. València 2005

4 I Foro IPv6 RedIRIS. València 2005
Direcciones Direcciones asignadas por RedIRIS: 2001:720:1014:/48 Distribución de subredes internas /64 Delegación de la resolución inversa. I Foro IPv6 RedIRIS. València 2005

5 I Foro IPv6 RedIRIS. València 2005

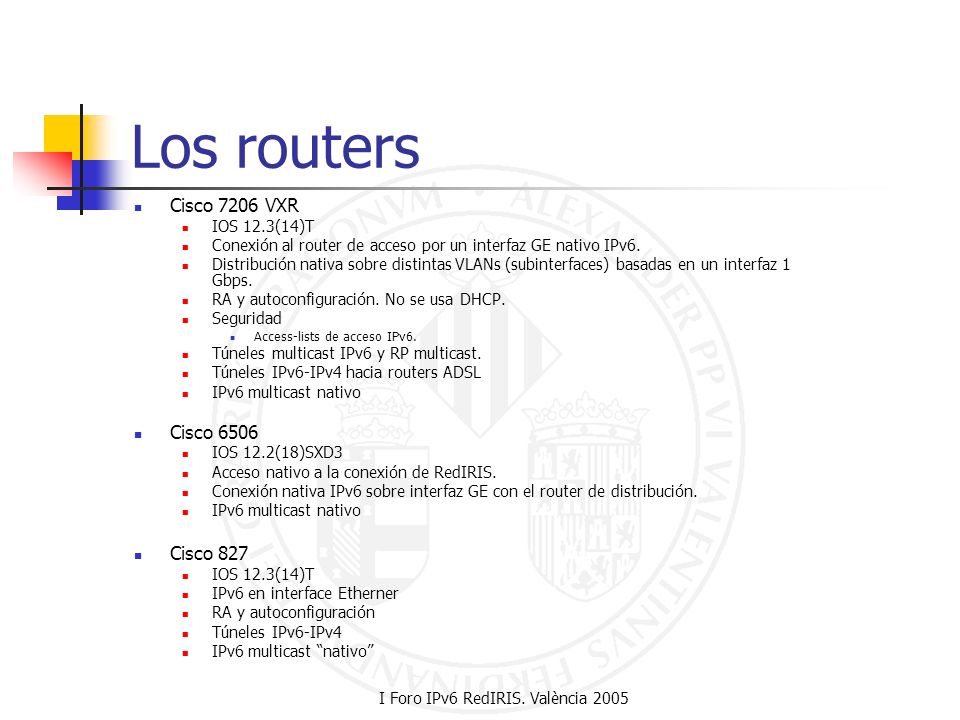

Los routers Cisco 7206 VXR IOS 12.3(14)T Conexión al router de acceso por un interfaz GE nativo IPv6. Distribución nativa sobre distintas VLANs (subinterfaces) basadas en un interfaz 1 Gbps. RA y autoconfiguración. No se usa DHCP. Seguridad Access-lists de acceso IPv6. Túneles multicast IPv6 y RP multicast. Túneles IPv6-IPv4 hacia routers ADSL IPv6 multicast nativo Cisco 6506 IOS 12.2(18)SXD3 Acceso nativo a la conexión de RedIRIS. Conexión nativa IPv6 sobre interfaz GE con el router de distribución. Cisco 827 IPv6 en interface Etherner RA y autoconfiguración Túneles IPv6-IPv4 IPv6 multicast “nativo” I Foro IPv6 RedIRIS. València 2005

6 I Foro IPv6 RedIRIS. València 2005
Interfaces interface GigabitEthernet0/1.21 description conexion VLAN ciuv encapsulation dot1Q 21 no snmp trap link-status ipv6 address 2001:720:1014:2::1/64 ipv6 enable I Foro IPv6 RedIRIS. València 2005

7 I Foro IPv6 RedIRIS. València 2005

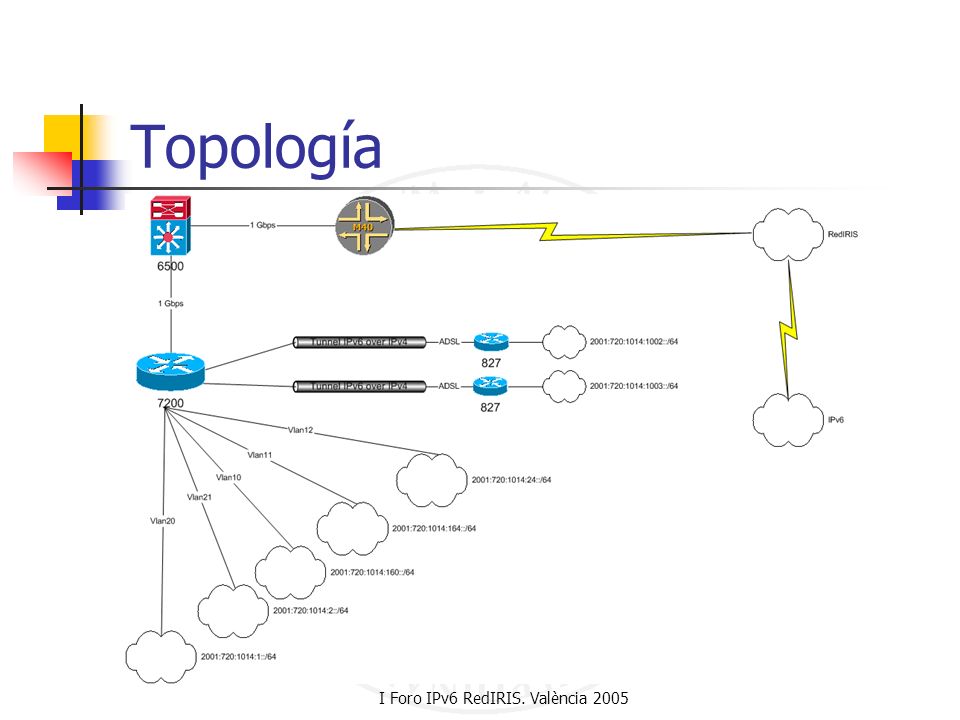

Topología I Foro IPv6 RedIRIS. València 2005

8 I Foro IPv6 RedIRIS. València 2005
Topología Red IPv6 integrada en el mismo nivel 2 que la red de explotación IPv4. Extensión reducida, ampliable a cualquier punto de la red, bajo demanda. Dos routers rodando todo el IPv6, pero el resto de routers del núcleo de la red ya disponen de soporte IPv6 activado. Conectividad temporal IPv6 nativa en la “red de acceso público” (cable+wireless). Seguridad centralizada mediante listas de acceso en el router principal. I Foro IPv6 RedIRIS. València 2005

9 I Foro IPv6 RedIRIS. València 2005
Las pilas de protocolo Plataformas: Linux Microsoft Windows Mac OS X AIX Asignación de direcciones e información de red por autoconfiguración. Asignación estática de direcciones en servidores. I Foro IPv6 RedIRIS. València 2005

10 I Foro IPv6 RedIRIS. València 2005

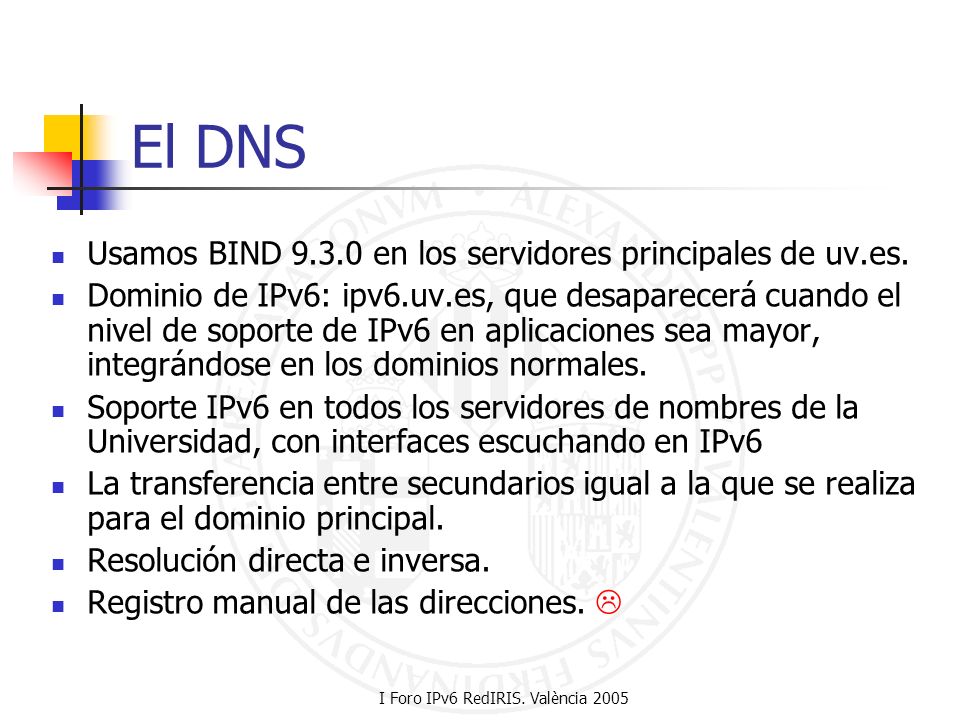

El DNS Usamos BIND en los servidores principales de uv.es. Dominio de IPv6: ipv6.uv.es, que desaparecerá cuando el nivel de soporte de IPv6 en aplicaciones sea mayor, integrándose en los dominios normales. Soporte IPv6 en todos los servidores de nombres de la Universidad, con interfaces escuchando en IPv6 La transferencia entre secundarios igual a la que se realiza para el dominio principal. Resolución directa e inversa. Registro manual de las direcciones.  I Foro IPv6 RedIRIS. València 2005

11 I Foro IPv6 RedIRIS. València 2005
El DNS named.conf: options { listen-on-v6 { any; }; }; zone “ ip6.int" { type master; file “db ip6.arpa"; }; zone “ ip6.arpa” { file “db ip6.arpa”; }; zone "ipv6.uv.es" { file "db.ipv6.uv.es"; }; I Foro IPv6 RedIRIS. València 2005

12 I Foro IPv6 RedIRIS. València 2005

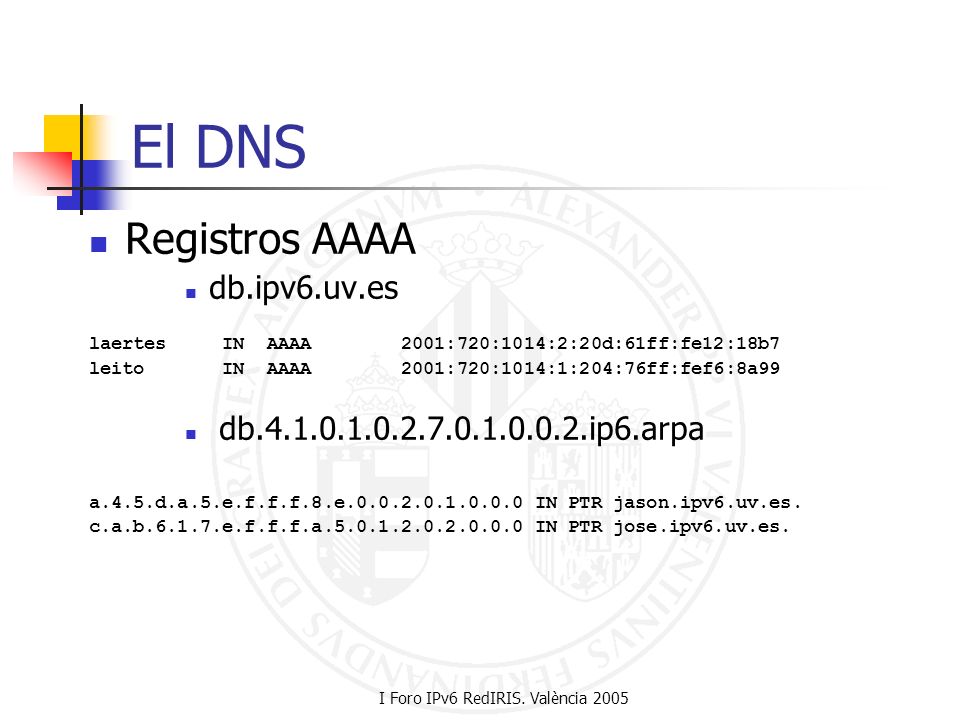

El DNS Registros AAAA db.ipv6.uv.es laertes IN AAAA :720:1014:2:20d:61ff:fe12:18b7 leito IN AAAA :720:1014:1:204:76ff:fef6:8a99 db ip6.arpa a.4.5.d.a.5.e.f.f.f.8.e IN PTR jason.ipv6.uv.es. c.a.b e.f.f.f.a IN PTR jose.ipv6.uv.es. I Foro IPv6 RedIRIS. València 2005

13 I Foro IPv6 RedIRIS. València 2005
El correo electrónico Sendmail 8.12.x con soporte IPv6 activado en todos los servidores corporativos de correo.  Sin soporte IPv6 para los lectores basados en IMAP/POP  IPv6 en los servicios anti-spam y anti-virus de correo. IPv6 en el servidor “webmail” POSTMAN Inconveniente a la hora del balanceo del servicio. I Foro IPv6 RedIRIS. València 2005

14 I Foro IPv6 RedIRIS. València 2005
El correo electrónico Return-Path: Received: from peque.uv.es ([3ffe:3330:1:100:201:2ff:fea3:37a2]) by leito.uv.es (8.11.2/8.11.2) with ESMTP id f47FIFB11919 for Mon, 7 May :18: Received: from localhost by peque.uv.es (8.11.0/8.11.0) with ESMTP id f47FIEB07291 for Mon, 7 May :18: X-Authentication-Warning: peque.uv.es: femenia owned process doing -bs Date: Mon, 7 May :18: (CEST) From: Reply-To: To: Subject: Prueba Message-ID: MIME-Version: 1.0 Content-Type: TEXT/PLAIN; charset=US-ASCII Prueba IPv6 I Foro IPv6 RedIRIS. València 2005

15 I Foro IPv6 RedIRIS. València 2005
News. Servidor INN con soporte IPv6 activado. Alimentación de news sobre nntp a servidores secundarios sobre IPv6. Soporte a clientes de news sobre IPv6. Autorización por usuario sobre IPv6. Estadísticas en I Foro IPv6 RedIRIS. València 2005

16 I Foro IPv6 RedIRIS. València 2005
El web. Servidor corporativo sin soporte IPv6 por el momento.  Servidor independiente para Principal servidor en explotación con soporte IPv6: POSTMAN I Foro IPv6 RedIRIS. València 2005

17 I Foro IPv6 RedIRIS. València 2005
NTP. Stratum 1 sin soporte IPv6 actualmente.  Stratum 1 por sincronización serie sobre el GPS con soporte IPv6 Sincronización sobre IPv6 desde stratum 2. NTP I Foro IPv6 RedIRIS. València 2005

18 I Foro IPv6 RedIRIS. València 2005
SSH. Mayoría de servidores centrales permiten el acceso por SSH sobre IPv6 Acceso al “front-end” de cálculo científico permitido bajo SSH IPv6. Gestión de los routers de servicio IPv6 bajo ese protocolo con SSH I Foro IPv6 RedIRIS. València 2005

19 I Foro IPv6 RedIRIS. València 2005
SNMP. Pruebas de estadísticas de los interfaces de IPv6 mediante MRTG y SNMPv2 sobre IPv6. Target[sixy_Gi_0_1]: I Foro IPv6 RedIRIS. València 2005

20 I Foro IPv6 RedIRIS. València 2005
Lo que queda por hacer Routing EIGRP IPv6 integrado con el routing EIGRP IPv4. Soporte IPv6 en el servidor web corporativo. Integración de direcciones IPv6/IPv4 en el DNS. Ayuda a los usuarios sobre el uso de IPv6 en sus máquinas y clientes. I Foro IPv6 RedIRIS. València 2005

21 I Foro IPv6 RedIRIS. València 2005

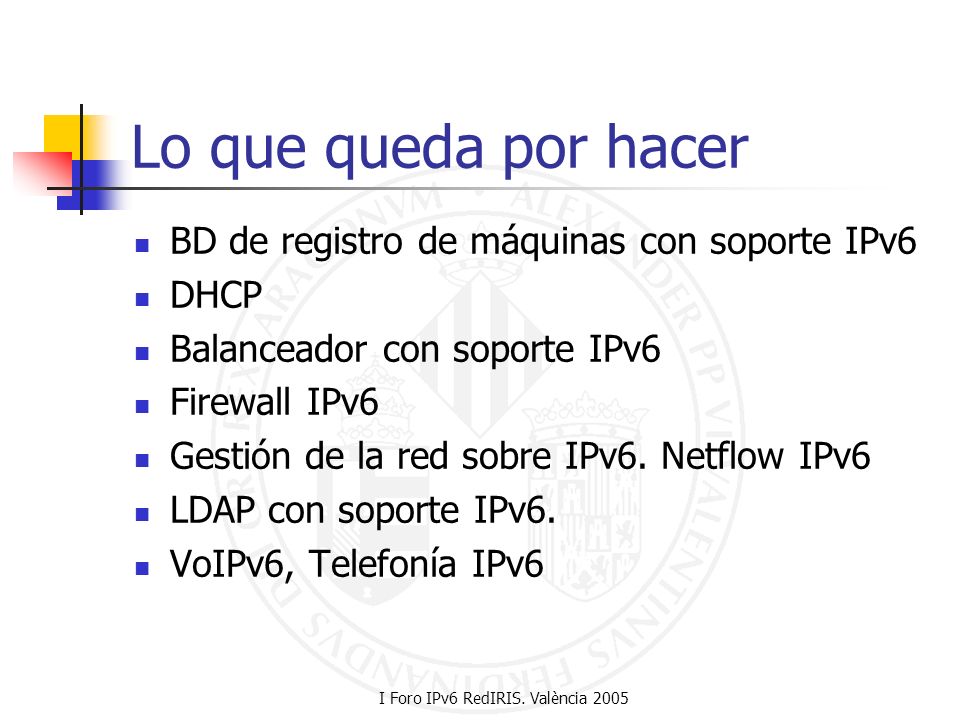

Lo que queda por hacer BD de registro de máquinas con soporte IPv6 DHCP Balanceador con soporte IPv6 Firewall IPv6 Gestión de la red sobre IPv6. Netflow IPv6 LDAP con soporte IPv6. VoIPv6, Telefonía IPv6 I Foro IPv6 RedIRIS. València 2005

22 Gracias por su atención
