1 Lección 2 Creación de un SubVI

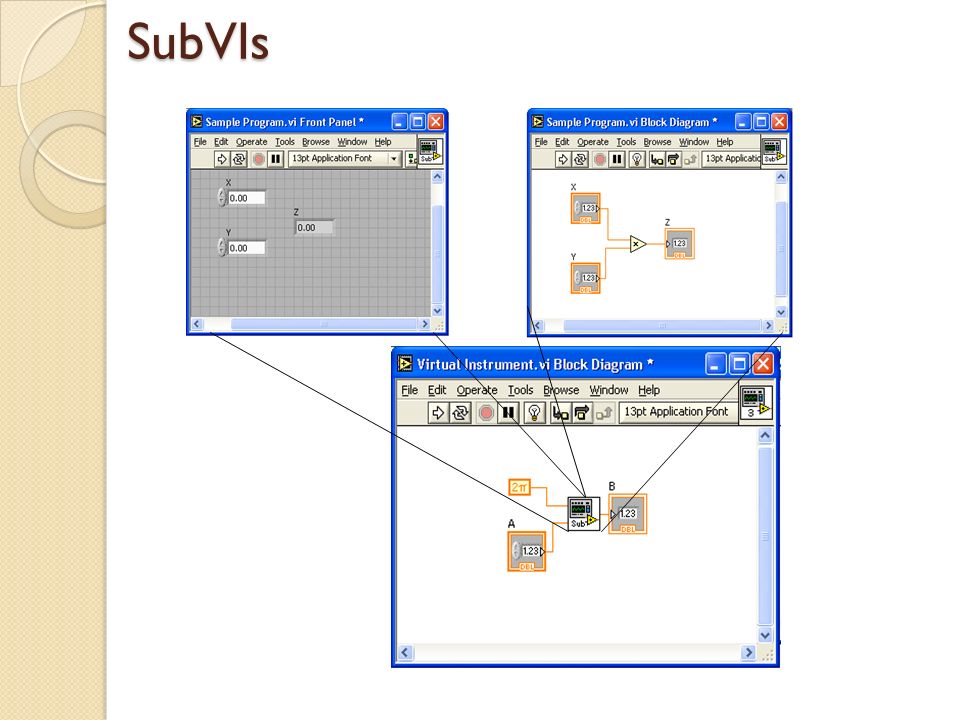

2 SubVIs

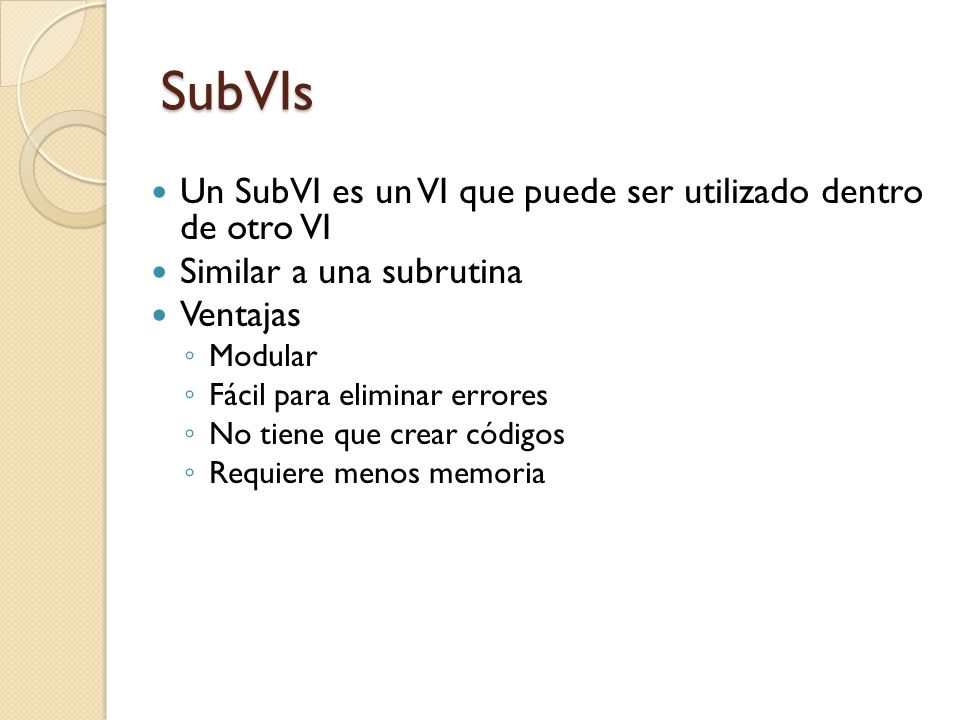

3 SubVIs Un SubVI es un VI que puede ser utilizado dentro de otro VI Similar a una subrutina Ventajas ◦ Modular ◦ Fácil para eliminar errores ◦ No tiene que crear códigos ◦ Requiere menos memoria

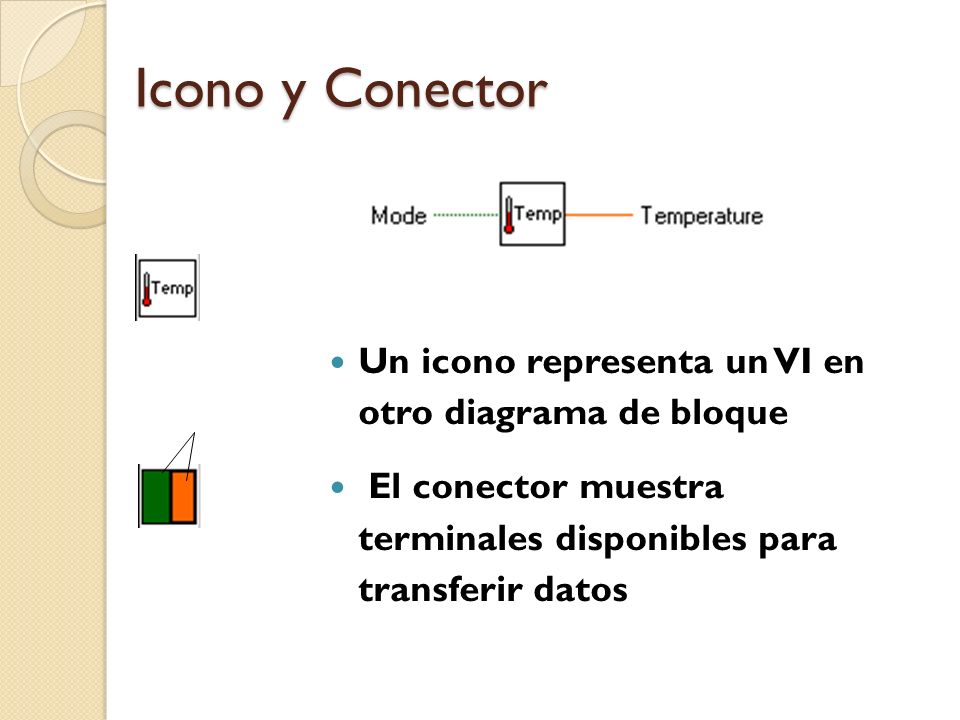

4 Icono y Conector Un icono representa un VI en otro diagrama de bloque El conector muestra terminales disponibles para transferir datos Icon Connector Terminals

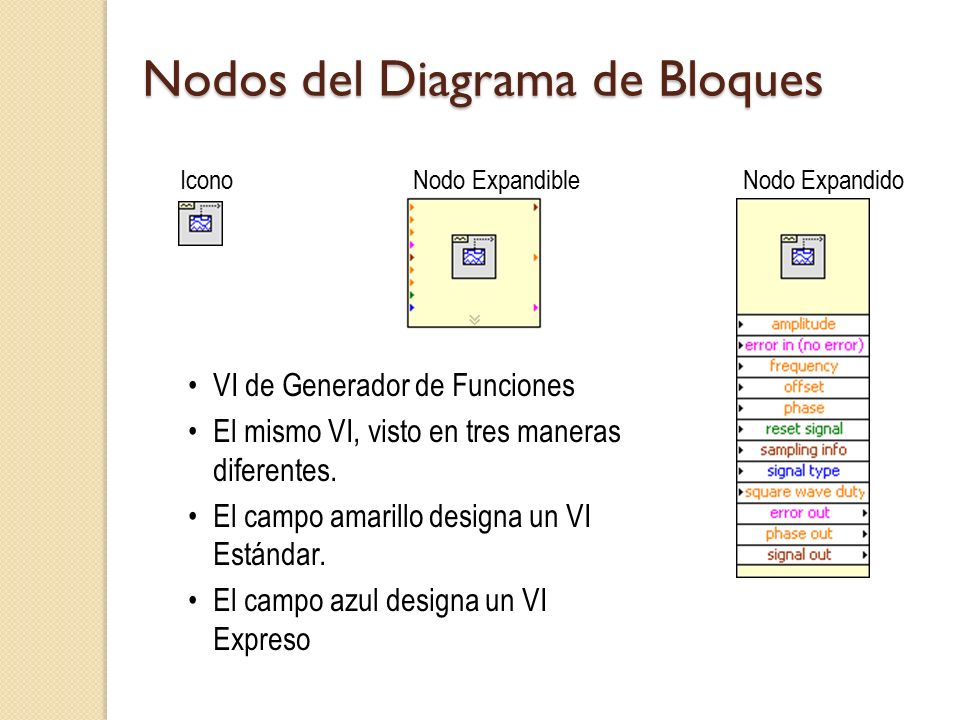

5 Nodos del Diagrama de Bloques Icono Nodo Expandible Nodo Expandido VI de Generador de Funciones El mismo VI, visto en tres maneras diferentes. El campo amarillo designa un VI Estándar. El campo azul designa un VI Expreso

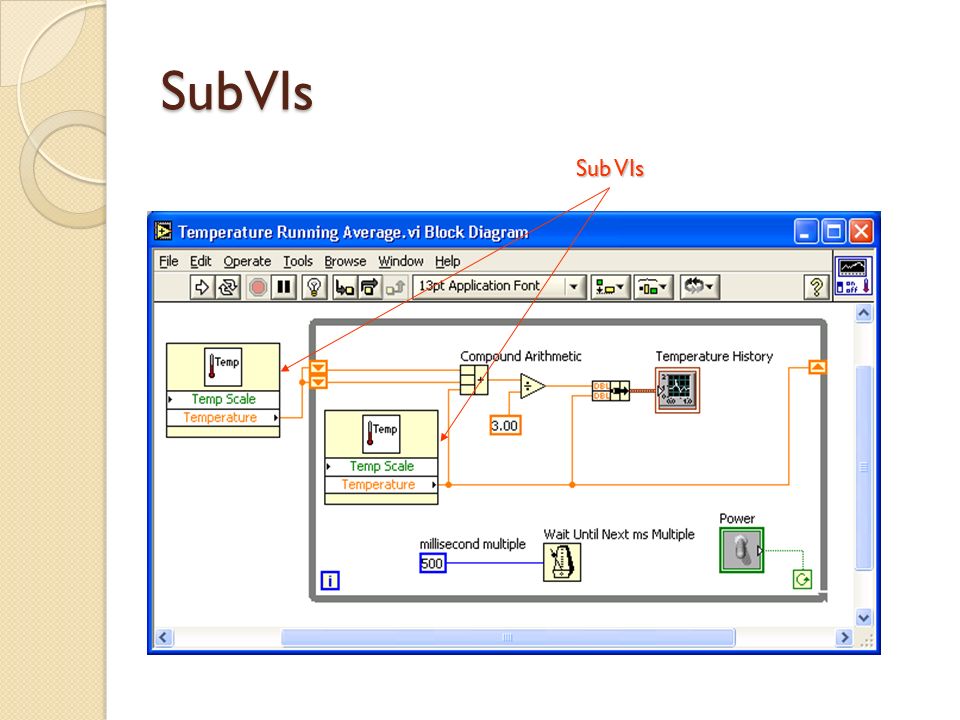

6 SubVIs Sub VIs

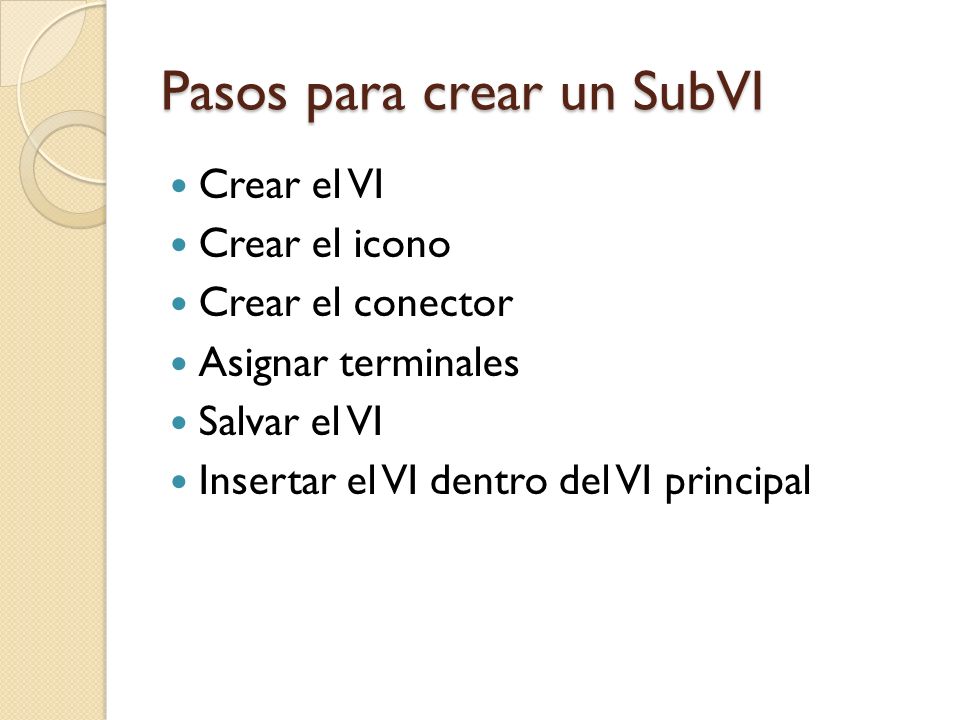

7 Pasos para crear un SubVI Crear el VI Crear el icono Crear el conector Asignar terminales Salvar el VI Insertar el VI dentro del VI principal

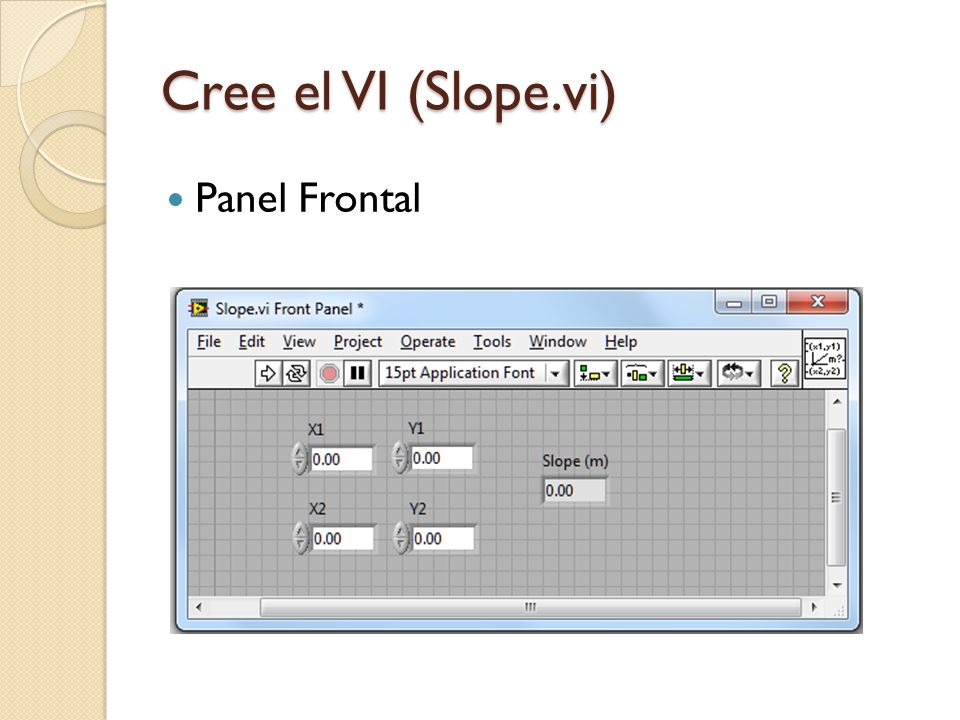

8 Cree el VI (Slope.vi) Panel Frontal

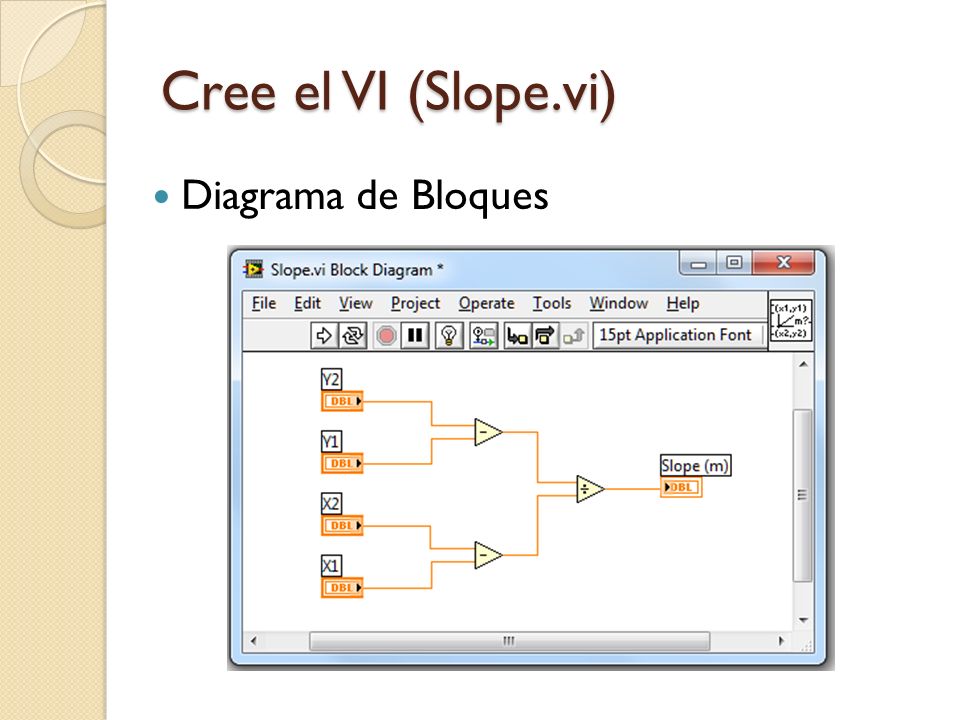

9 Cree el VI (Slope.vi) Diagrama de Bloques

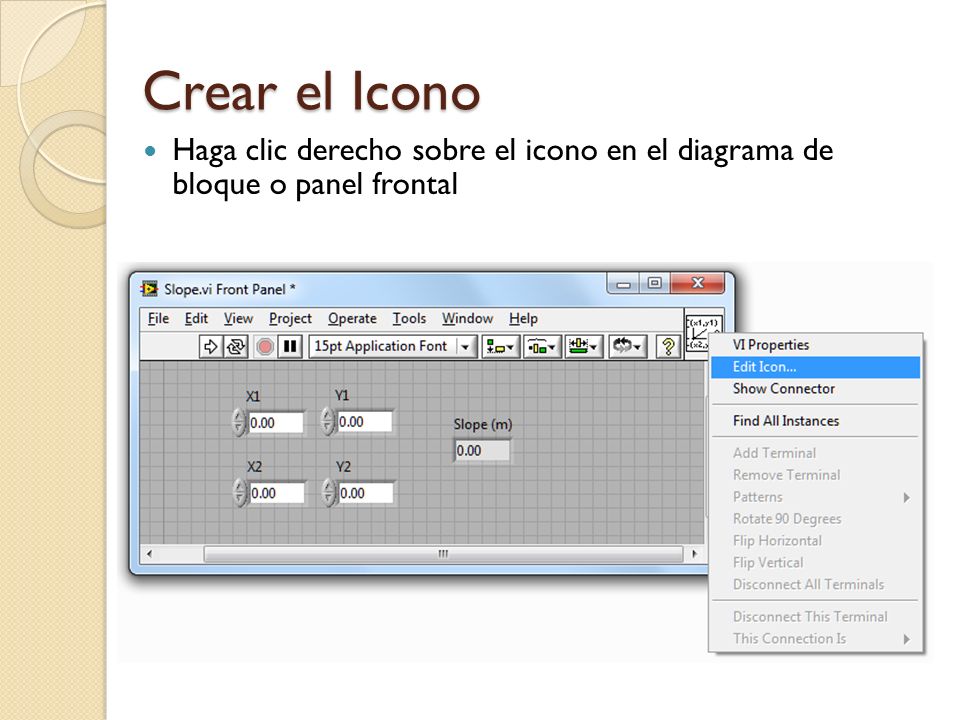

10 Crear el Icono Haga clic derecho sobre el icono en el diagrama de bloque o panel frontal

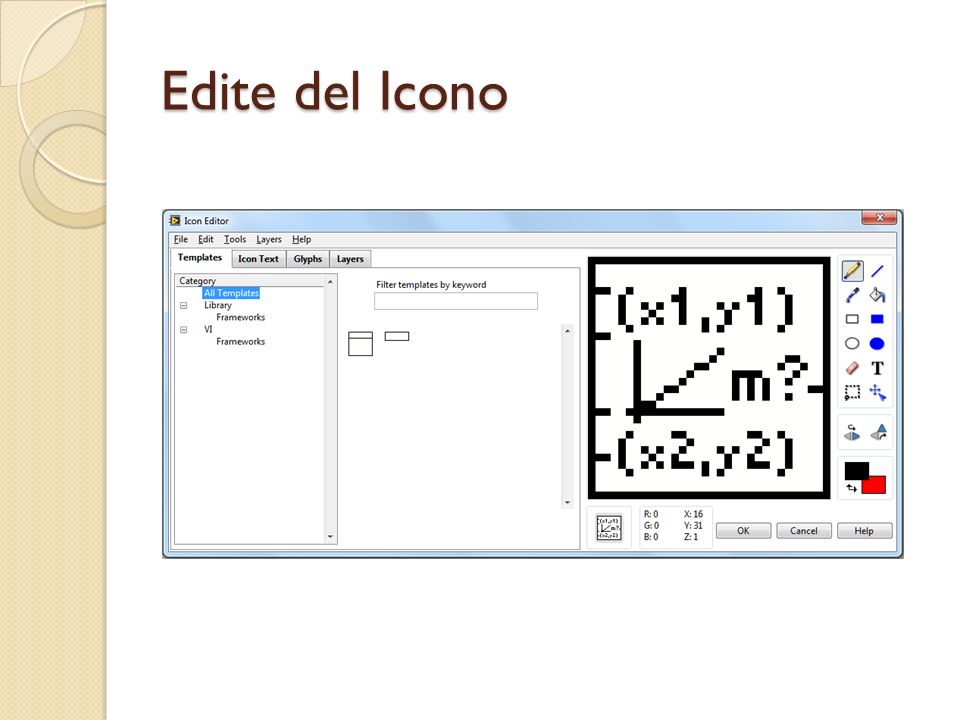

11 Edite del Icono

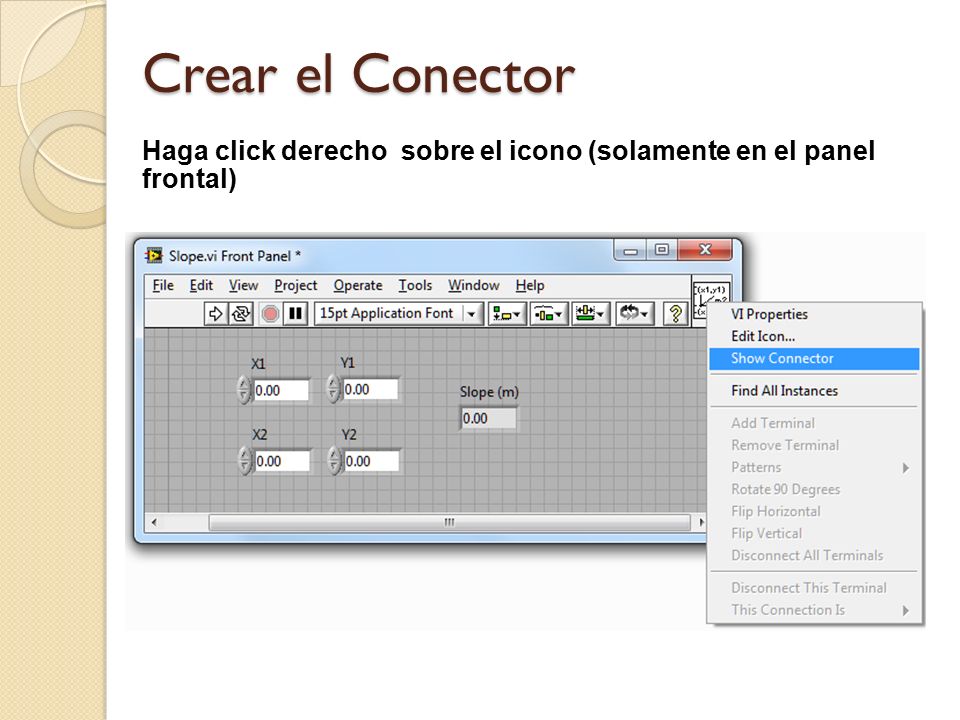

12 Crear el Conector Haga click derecho sobre el icono (solamente en el panel frontal)

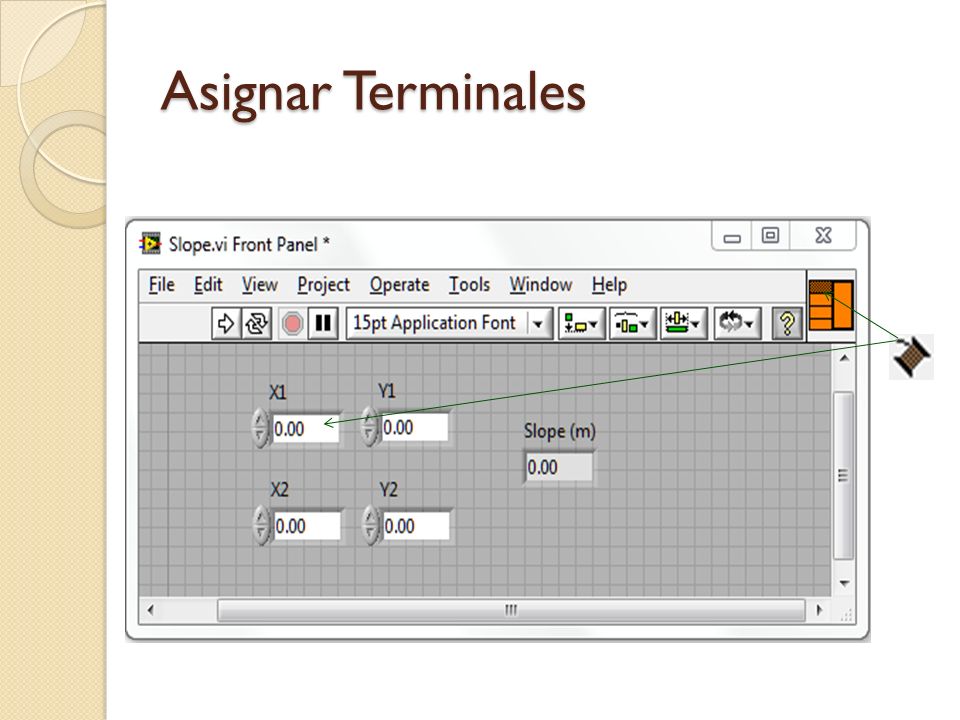

13 Asignar Terminales

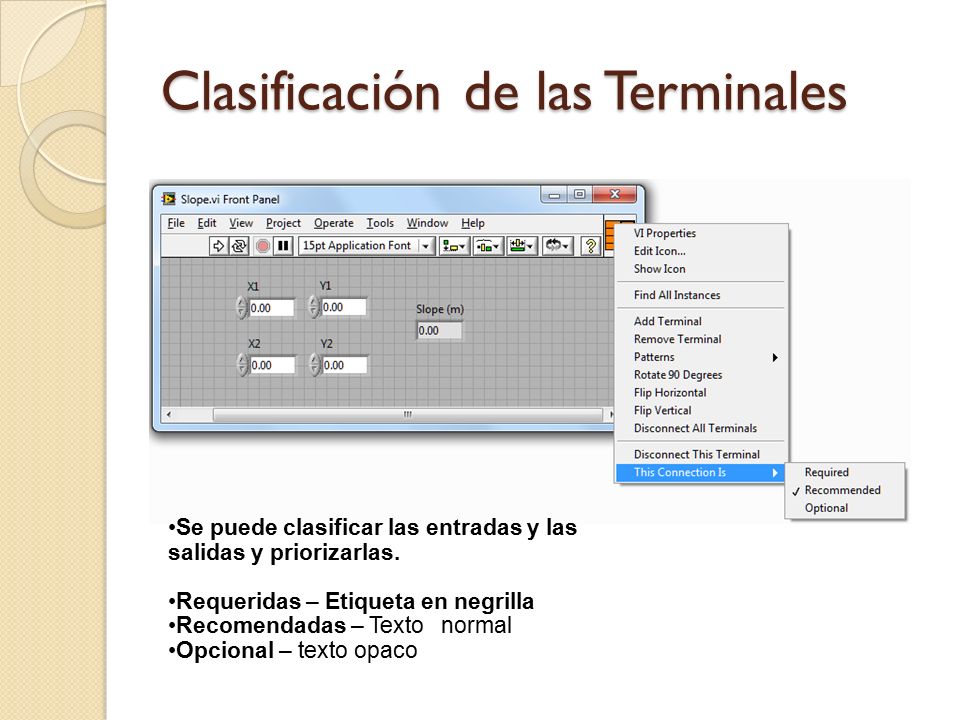

14 Clasificación de las Terminales Se puede clasificar las entradas y las salidas y priorizarlas. Requeridas – Etiqueta en negrilla Recomendadas – Texto normal Opcional – texto opaco

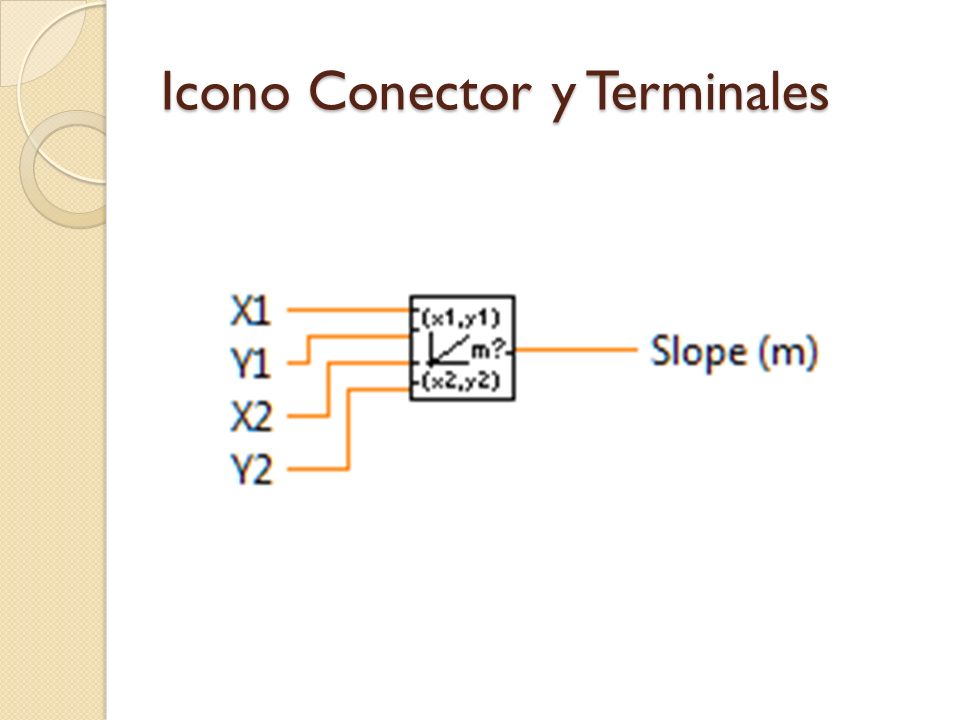

15 Icono Conector y Terminales

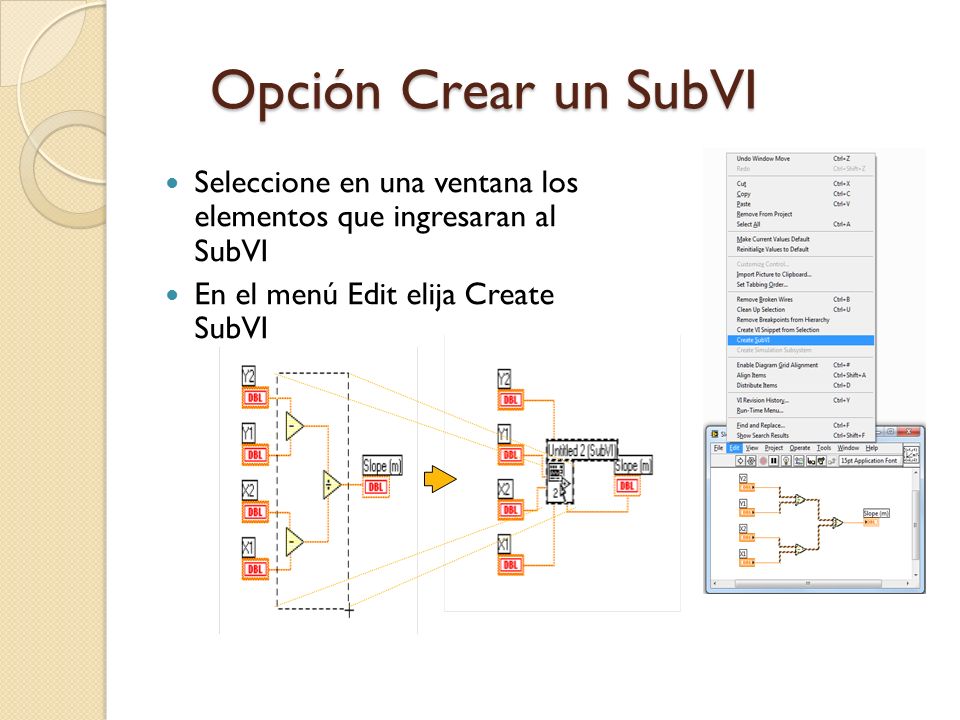

16 Opción Crear un SubVI Seleccione en una ventana los elementos que ingresaran al SubVI En el menú Edit elija Create SubVI

17 Salvar el VI Escoja un sitio o un fólder fácil de recordar Organizar por funcionalidad -salvar los VIs similares en un mismo directorio (Ej. Utilidades matemáticas) Organizar por aplicación ◦ Salvar todos los VIs Usados para una Aplicación Especifica dentro de un directorio o un archivo de librería (Ej. Lab 1 – Frecuencia de respuesta)  Archivo de librería (.llbs) combina todos los VIs en un solo archivo, ideal para transferir aplicaciones enteras a través de computadoras

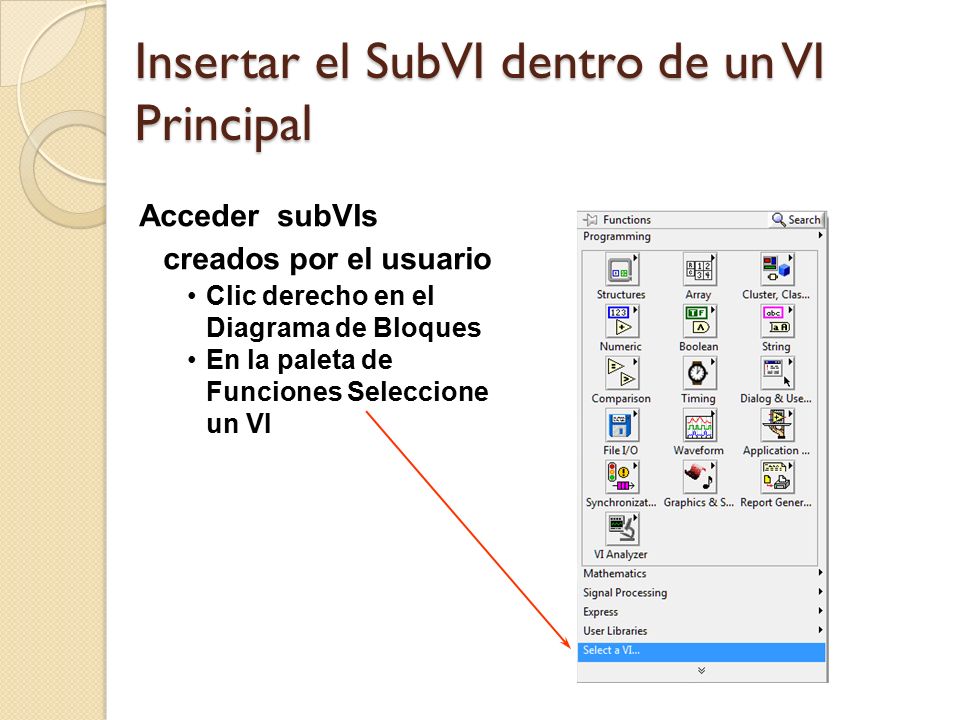

18 Insertar el SubVI dentro de un VI Principal Acceder subVIs creados por el usuario Clic derecho en el Diagrama de Bloques En la paleta de Funciones Seleccione un VI

19 Resumen VIs pueden ser utilizados luego de construir: – Icono – Conector El Icono se crea utilizando el Icono Editor El Conector define automáticamente el numero de terminales El Icono y el conector son dos componentes de un SubVI Se ingresa un SubVI utilizando la opción Select a VI... En el menú Functions
