1 AMPLIACION REFINERIA “LA TEJA”

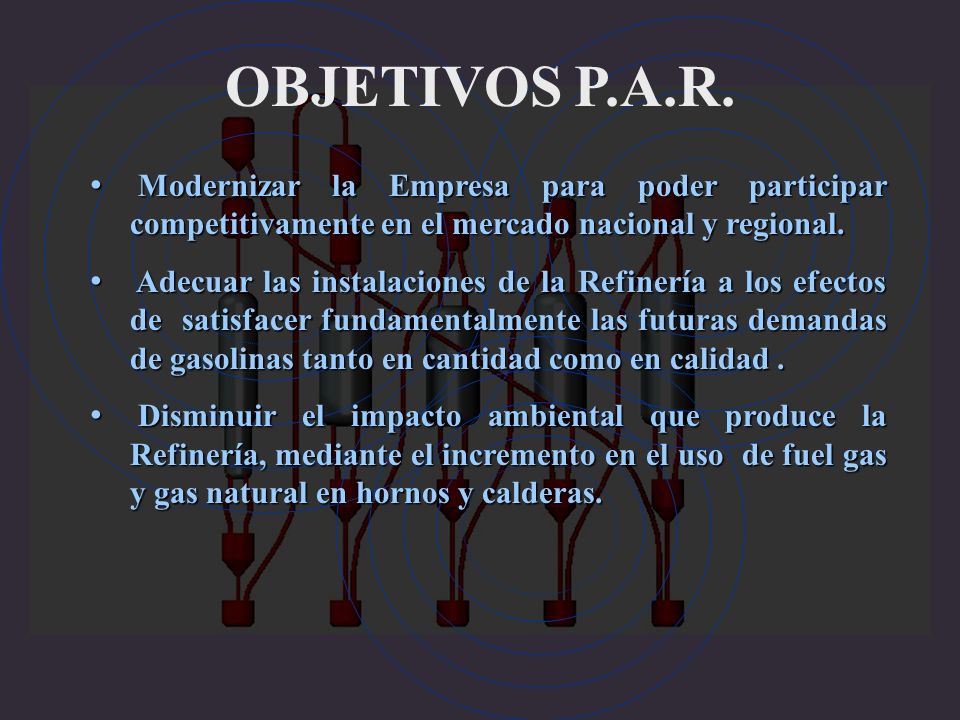

2 OBJETIVOS P.A.R. Modernizar la Empresa para poder participar competitivamente en el mercado nacional y regional. Modernizar la Empresa para poder participar competitivamente en el mercado nacional y regional. Adecuar las instalaciones de la Refinería a los efectos de satisfacer fundamentalmente las futuras demandas de gasolinas tanto en cantidad como en calidad. Adecuar las instalaciones de la Refinería a los efectos de satisfacer fundamentalmente las futuras demandas de gasolinas tanto en cantidad como en calidad. Disminuir el impacto ambiental que produce la Refinería, mediante el incremento en el uso de fuel gas y gas natural en hornos y calderas. Disminuir el impacto ambiental que produce la Refinería, mediante el incremento en el uso de fuel gas y gas natural en hornos y calderas.

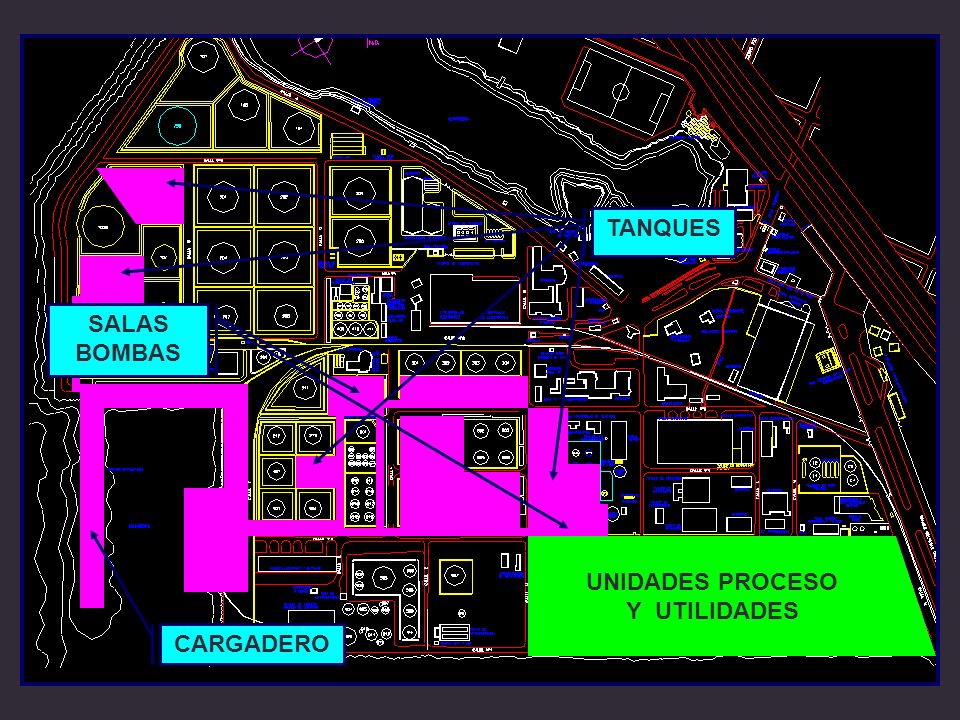

3 UNIDADES PROCESO Y UTILIDADES TANQUES CARGADERO SALAS BOMBAS

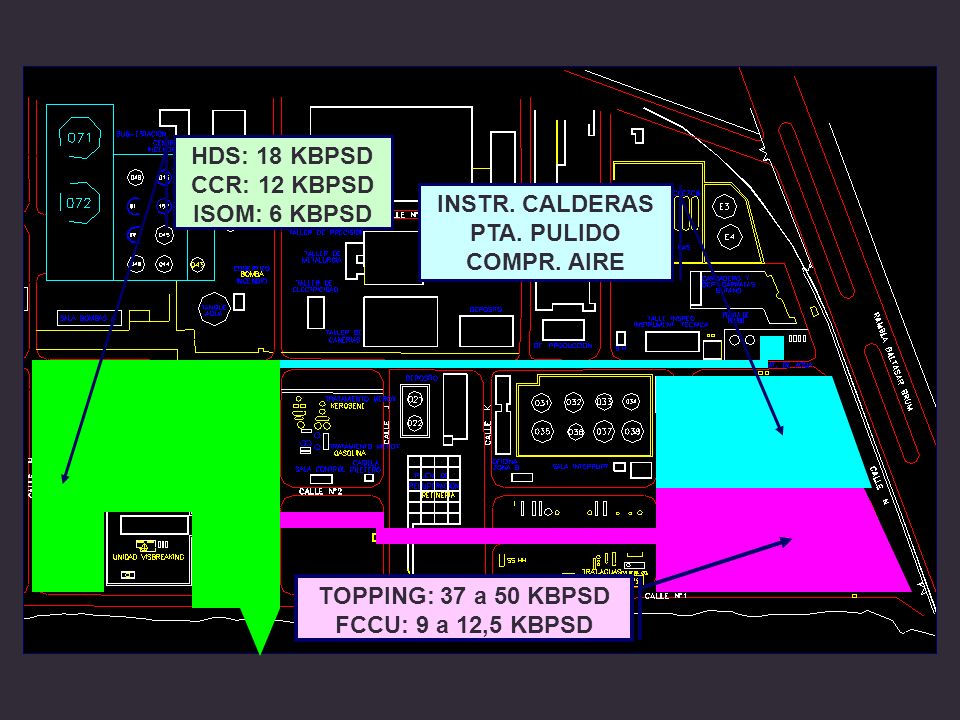

4 TOPPING: 37 a 50 KBPSD FCCU: 9 a 12,5 KBPSD INSTR. CALDERAS PTA. PULIDO COMPR. AIRE HDS: 18 KBPSD CCR: 12 KBPSD ISOM: 6 KBPSD

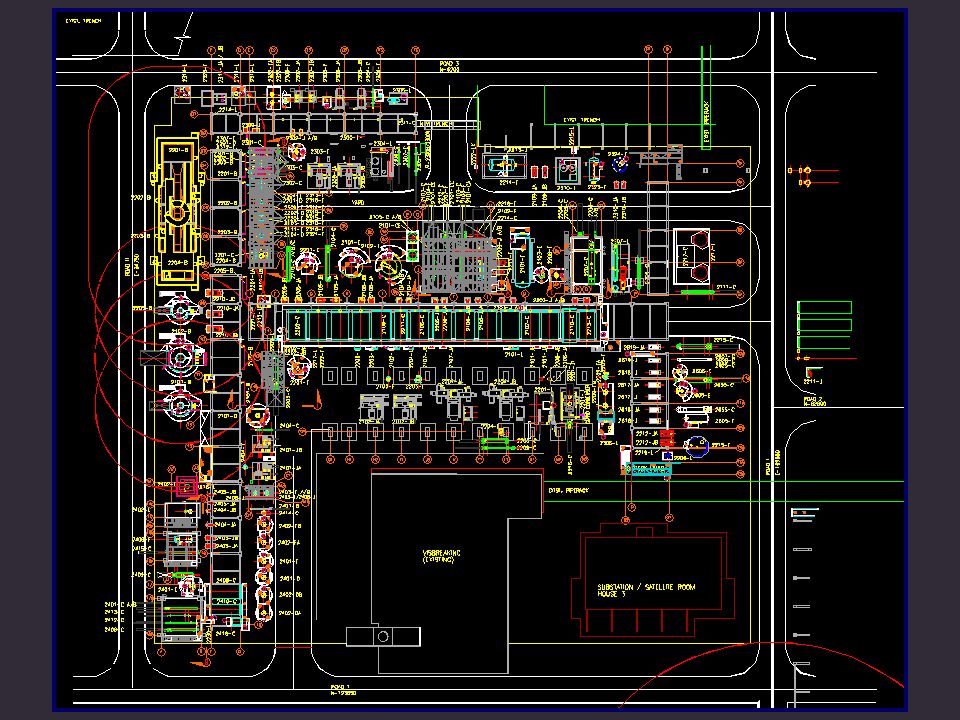

5

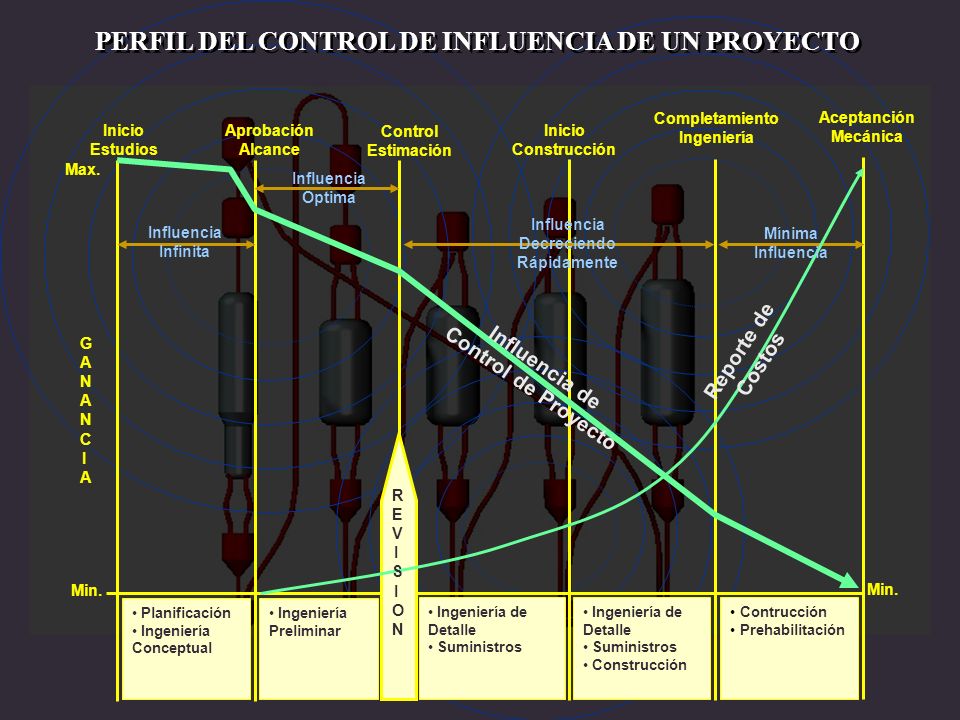

6 PERFIL DEL CONTROL DE INFLUENCIA DE UN PROYECTO Planificación Ingeniería Conceptual Ingeniería Preliminar Ingeniería de Detalle Suministros Ingeniería de Detalle Suministros Construcción Contrucción Prehabilitación GANANCIAGANANCIA Max. Min. Inicio Estudios Aprobación Alcance Control Estimación Inicio Construcción Completamiento Ingeniería Aceptanción Mecánica Influencia Optima Influencia Infinita Influencia Decreciendo Rápidamente Min. Reporte de Costos Mínima Influencia REVISIONREVISION Influencia de Control de Proyecto

7 INGENIERÍA DE DETALLE Y SUMINISTROS

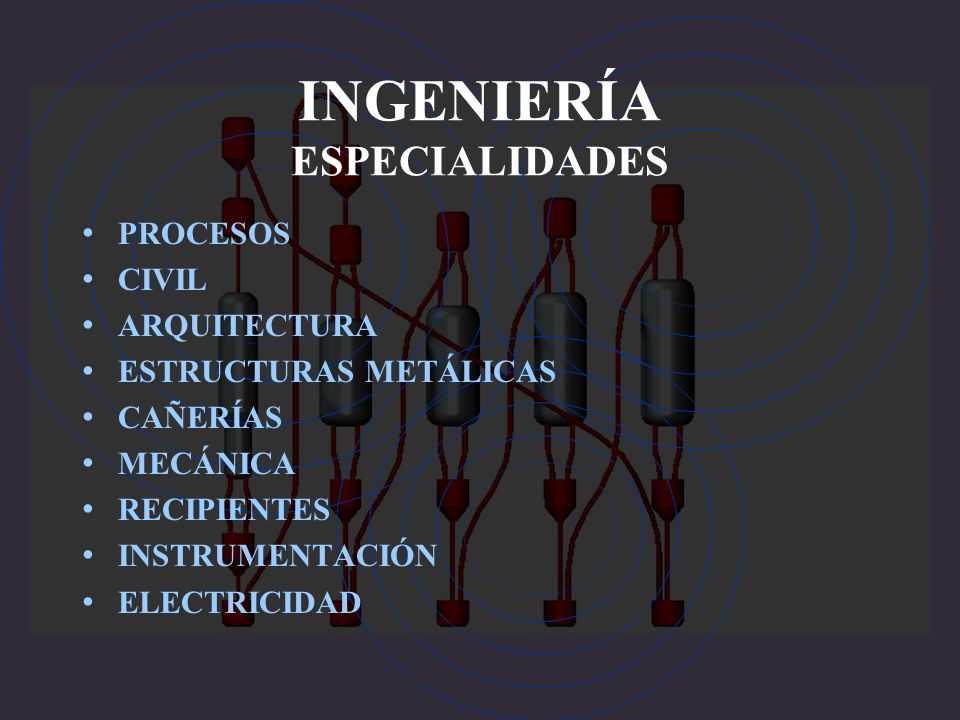

8 INGENIERÍA ESPECIALIDADES PROCESOS CIVIL ARQUITECTURA ESTRUCTURAS METÁLICAS CAÑERÍAS MECÁNICA RECIPIENTES INSTRUMENTACIÓN ELECTRICIDAD

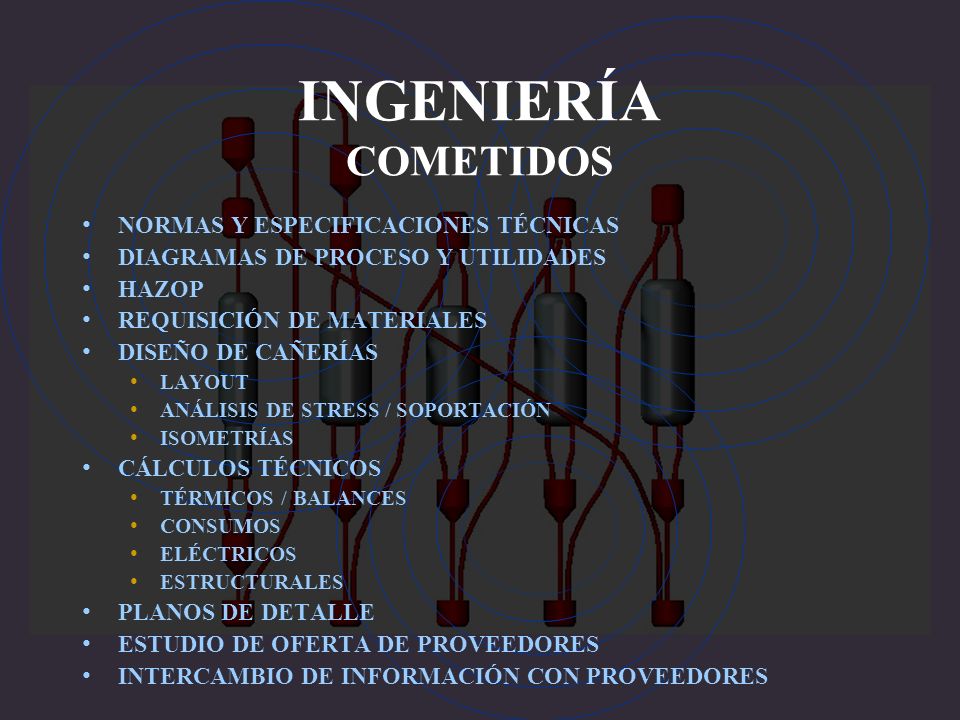

9 INGENIERÍA COMETIDOS NORMAS Y ESPECIFICACIONES TÉCNICAS DIAGRAMAS DE PROCESO Y UTILIDADES HAZOP REQUISICIÓN DE MATERIALES DISEÑO DE CAÑERÍAS LAYOUT ANÁLISIS DE STRESS / SOPORTACIÓN ISOMETRÍAS CÁLCULOS TÉCNICOS TÉRMICOS / BALANCES CONSUMOS ELÉCTRICOS ESTRUCTURALES PLANOS DE DETALLE ESTUDIO DE OFERTA DE PROVEEDORES INTERCAMBIO DE INFORMACIÓN CON PROVEEDORES

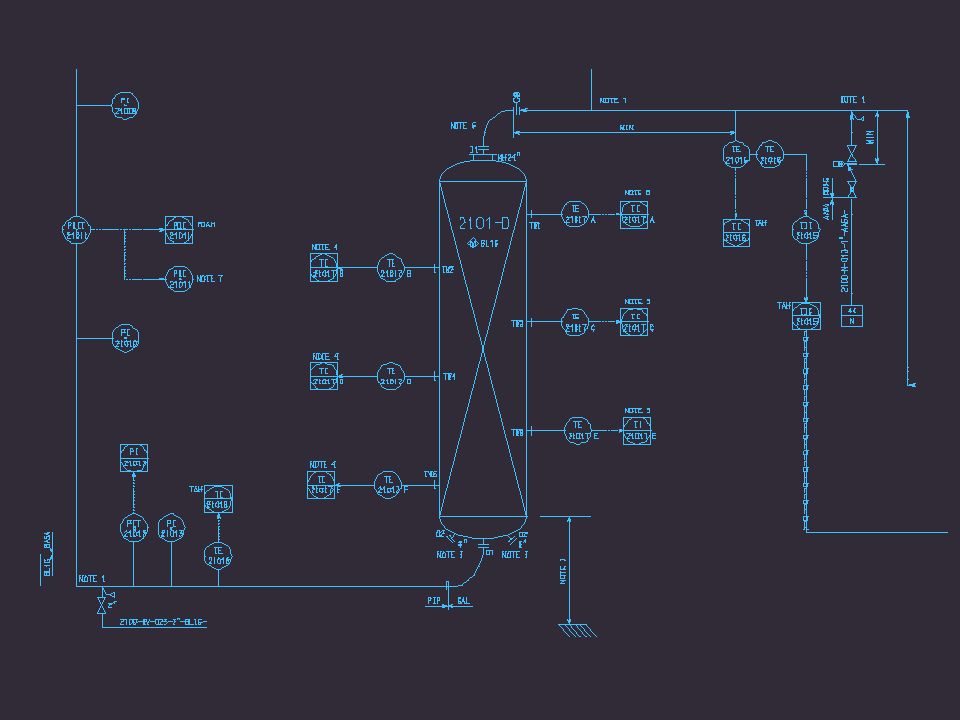

10

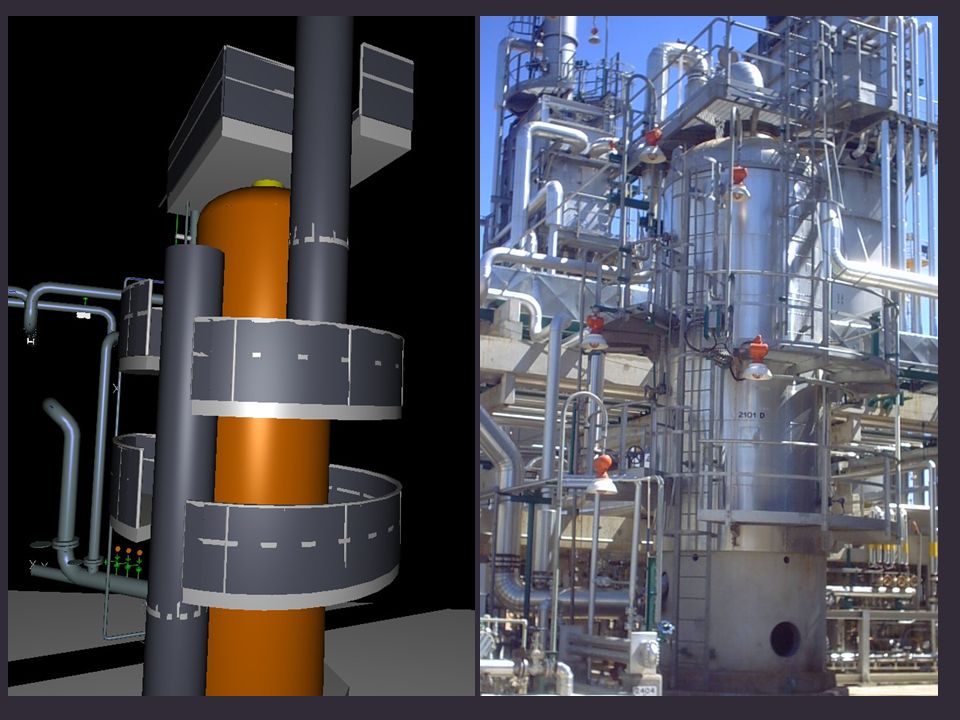

11

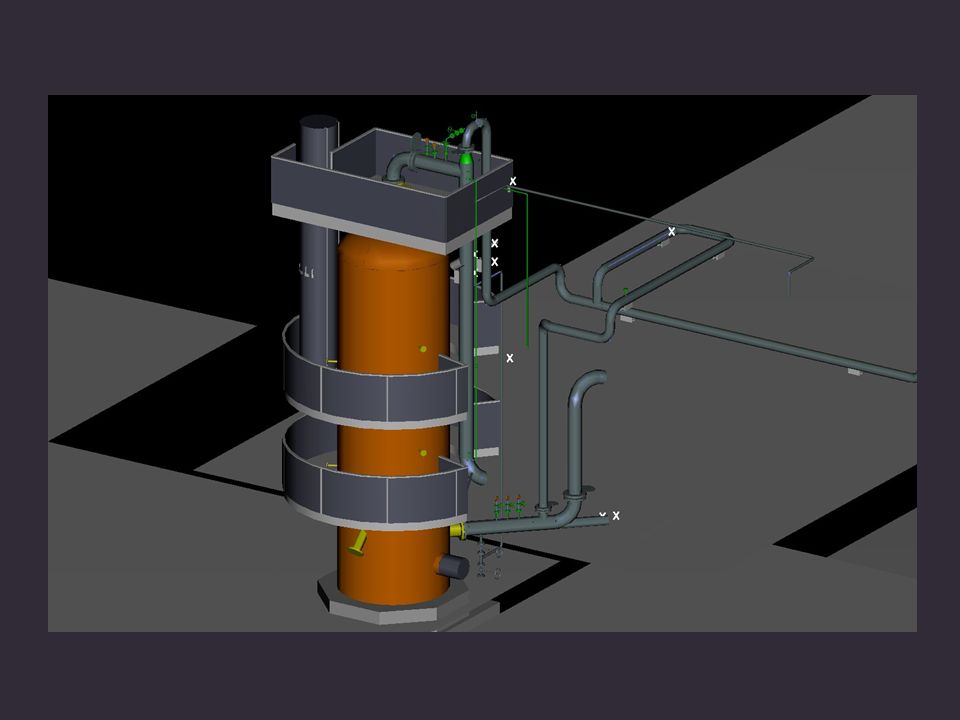

12

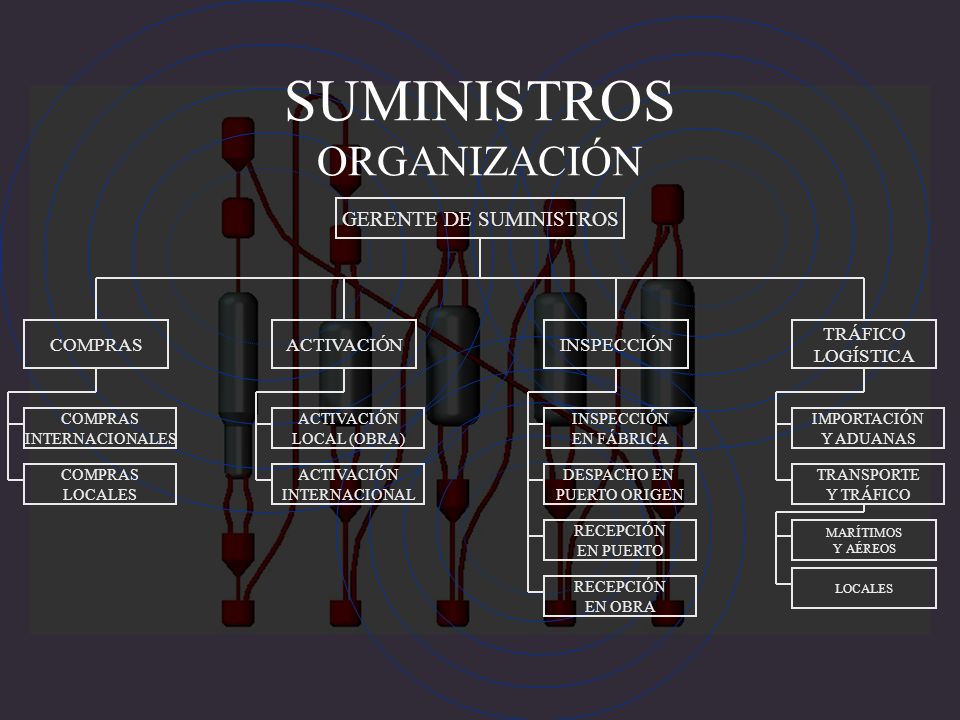

13 SUMINISTROS ORGANIZACIÓN GERENTE DE SUMINISTROS COMPRAS TRÁFICO LOGÍSTICA ACTIVACIÓNINSPECCIÓN MARÍTIMOS Y AÉREOS LOCALES IMPORTACIÓN Y ADUANAS TRANSPORTE Y TRÁFICO INSPECCIÓN EN FÁBRICA DESPACHO EN PUERTO ORIGEN RECEPCIÓN EN PUERTO RECEPCIÓN EN OBRA ACTIVACIÓN LOCAL (OBRA) ACTIVACIÓN INTERNACIONAL COMPRAS INTERNACIONALES COMPRAS LOCALES

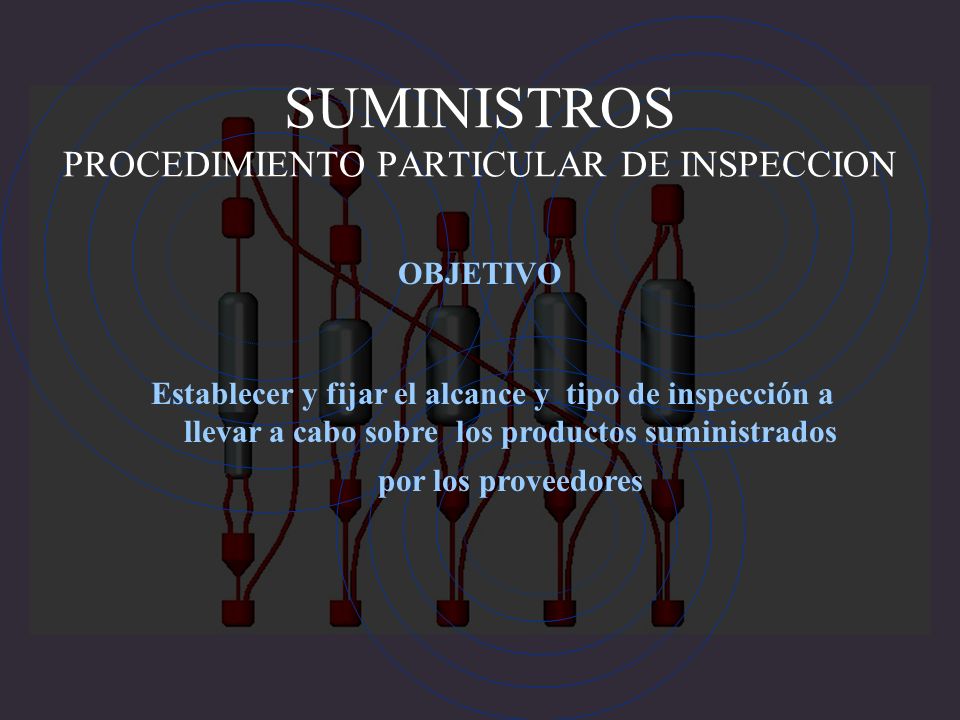

14 SUMINISTROS PROCEDIMIENTO PARTICULAR DE INSPECCION OBJETIVO Establecer y fijar el alcance y tipo de inspección a llevar a cabo sobre los productos suministrados por los proveedores

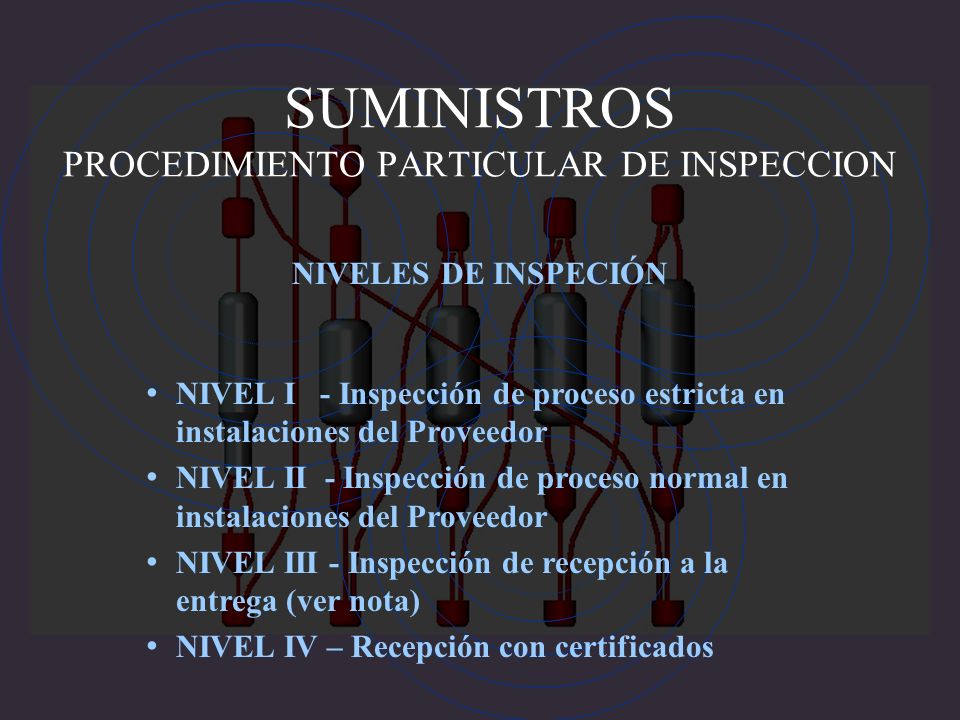

15 SUMINISTROS PROCEDIMIENTO PARTICULAR DE INSPECCION NIVELES DE INSPECIÓN NIVEL I - Inspección de proceso estricta en instalaciones del Proveedor NIVEL II - Inspección de proceso normal en instalaciones del Proveedor NIVEL III - Inspección de recepción a la entrega (ver nota) NIVEL IV – Recepción con certificados

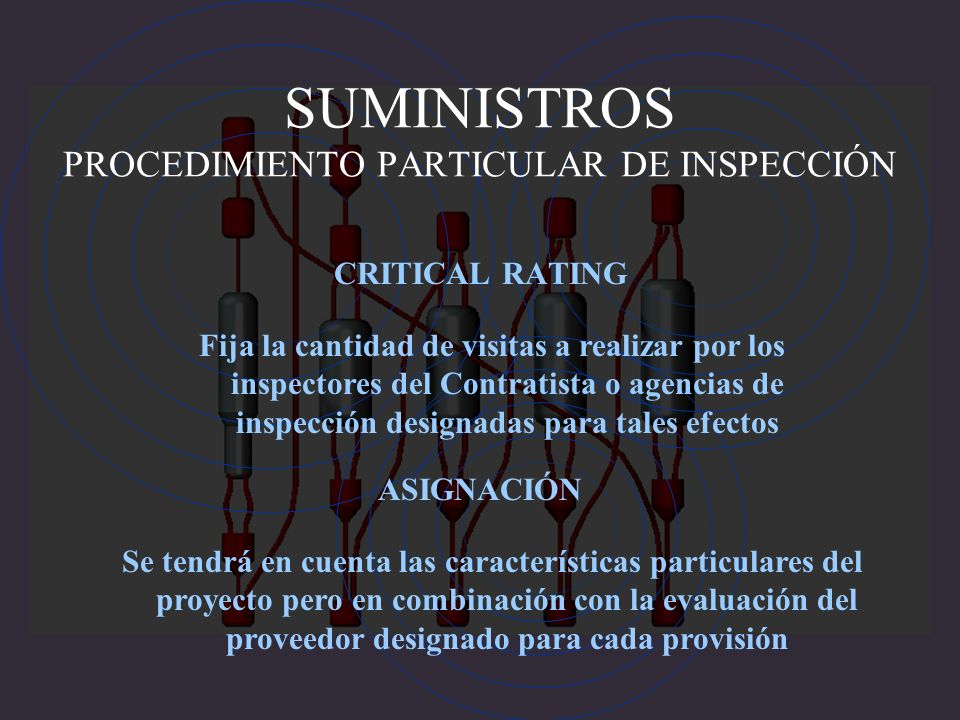

16 SUMINISTROS PROCEDIMIENTO PARTICULAR DE INSPECCIÓN CRITICAL RATING Fija la cantidad de visitas a realizar por los inspectores del Contratista o agencias de inspección designadas para tales efectos ASIGNACIÓN Se tendrá en cuenta las características particulares del proyecto pero en combinación con la evaluación del proveedor designado para cada provisión

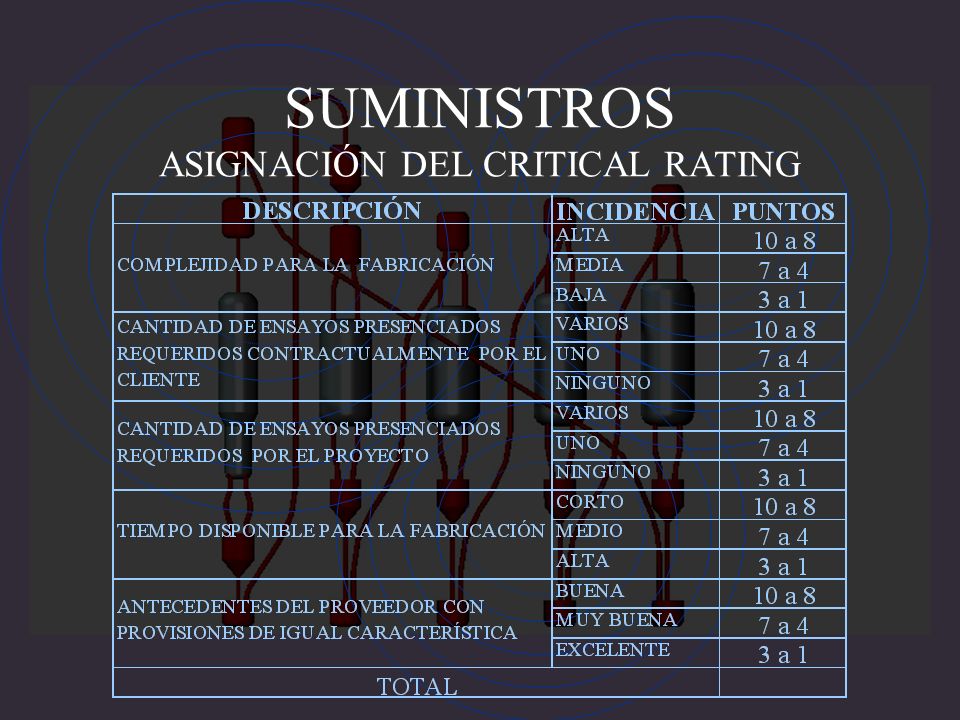

17 SUMINISTROS ASIGNACIÓN DEL CRITICAL RATING

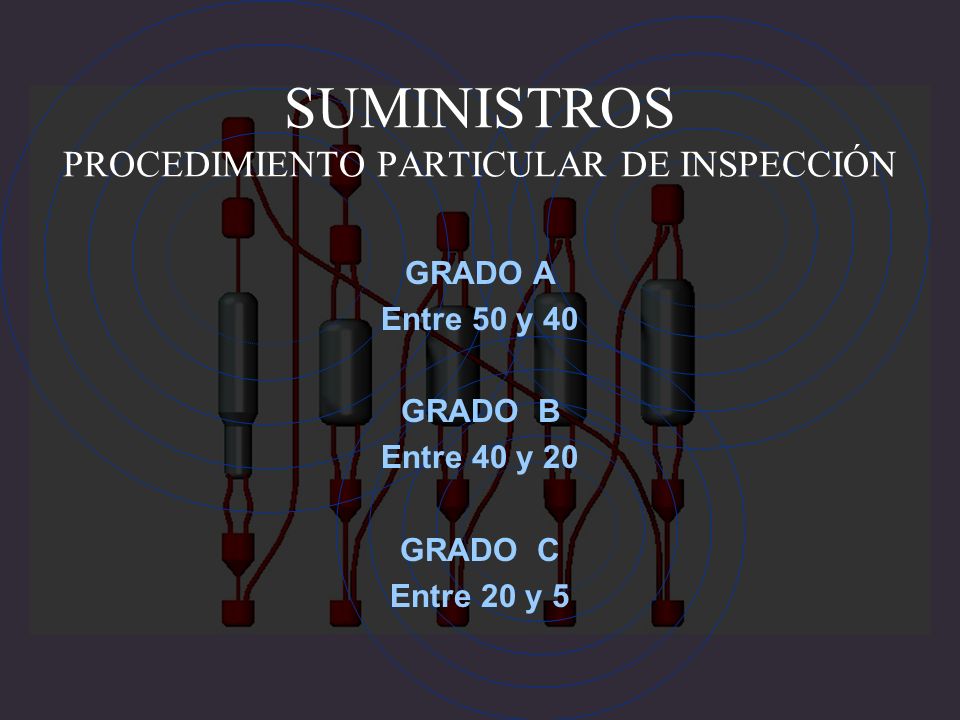

18 SUMINISTROS PROCEDIMIENTO PARTICULAR DE INSPECCIÓN GRADO A Entre 50 y 40 GRADO B Entre 40 y 20 GRADO C Entre 20 y 5

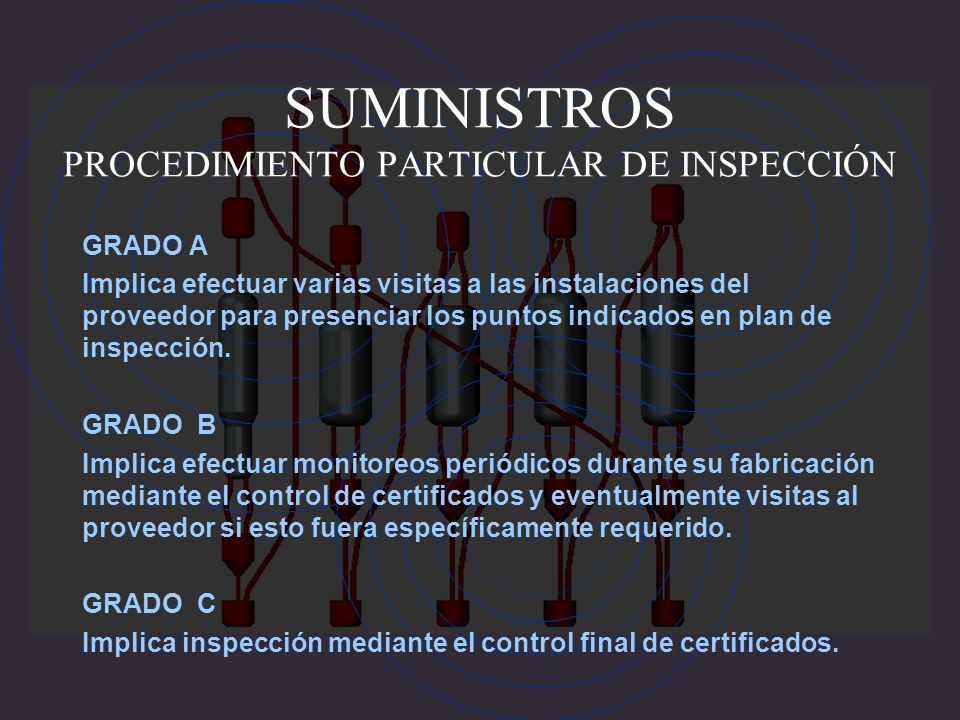

19 SUMINISTROS PROCEDIMIENTO PARTICULAR DE INSPECCIÓN GRADO A Implica efectuar varias visitas a las instalaciones del proveedor para presenciar los puntos indicados en plan de inspección. GRADO B Implica efectuar monitoreos periódicos durante su fabricación mediante el control de certificados y eventualmente visitas al proveedor si esto fuera específicamente requerido. GRADO C Implica inspección mediante el control final de certificados.

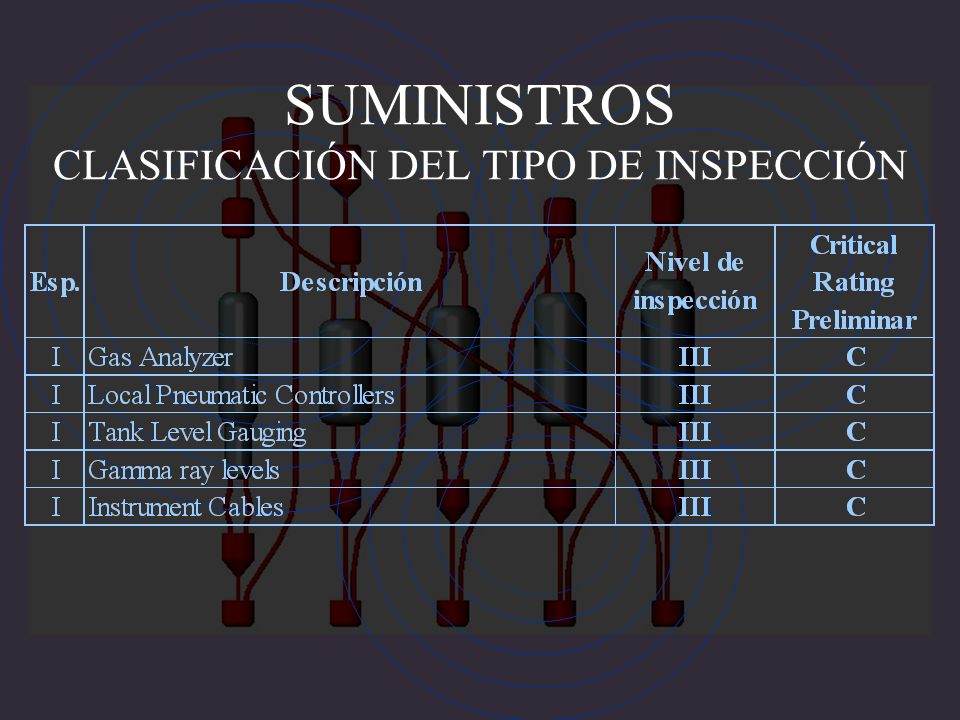

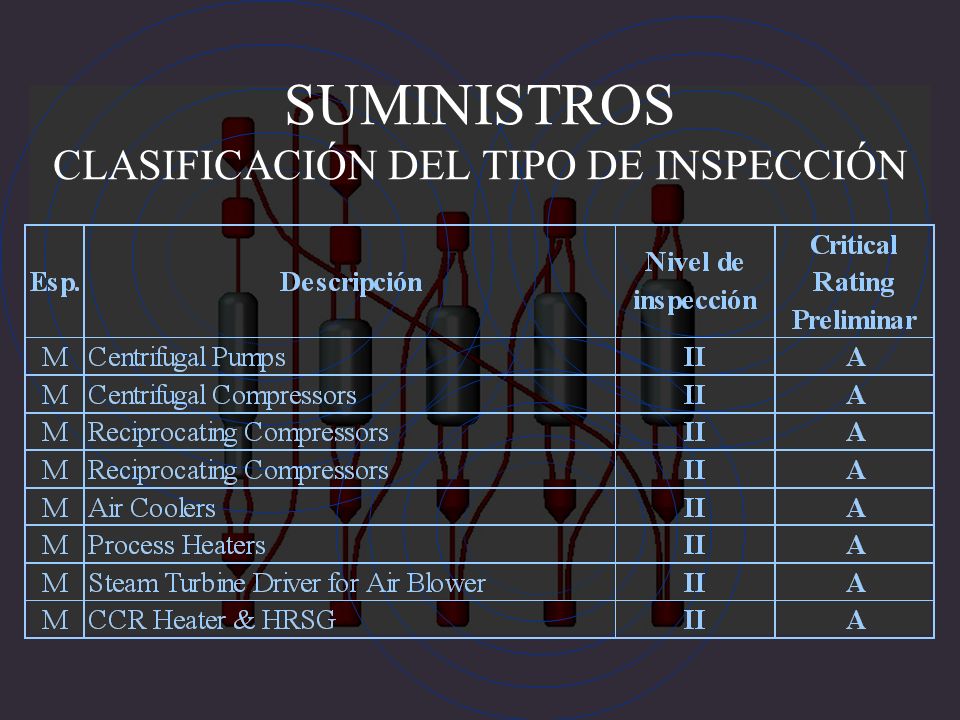

20 SUMINISTROS CLASIFICACIÓN DEL TIPO DE INSPECCIÓN

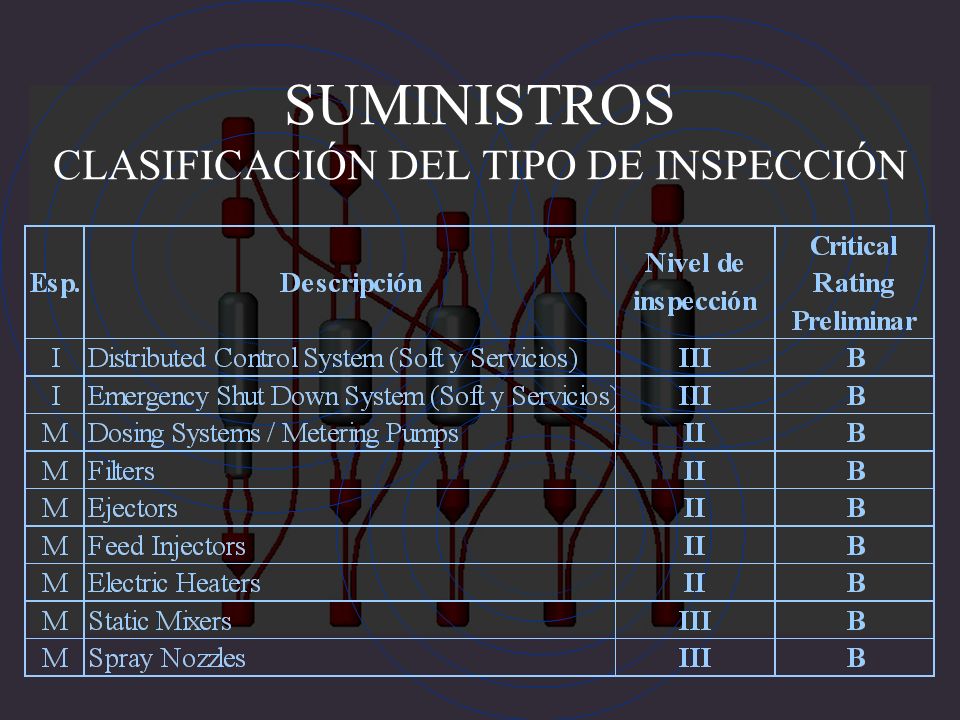

21

22

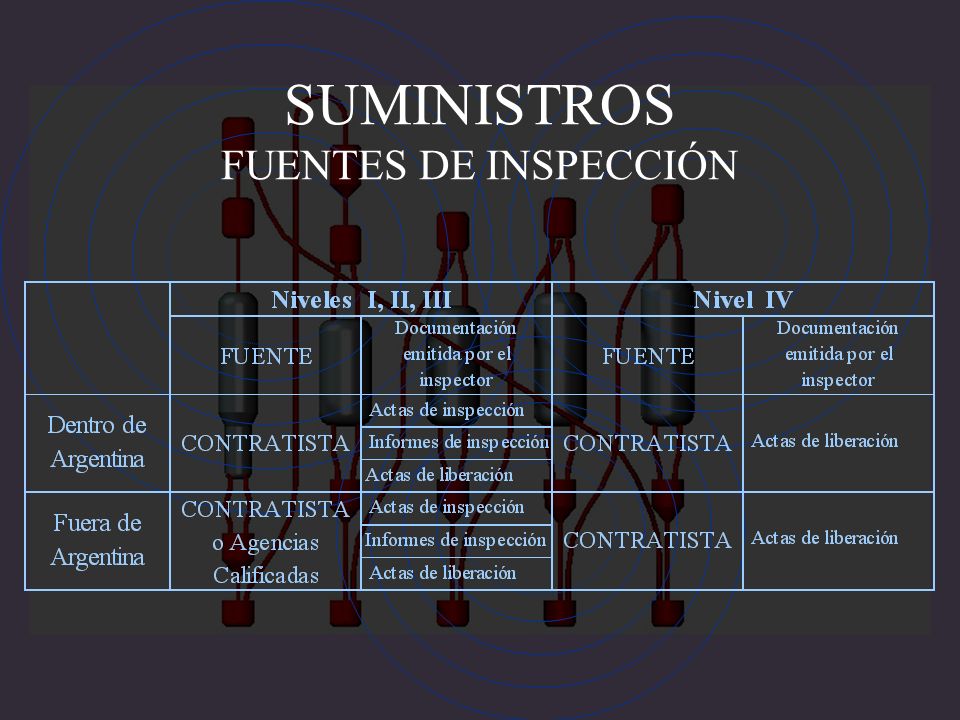

23 SUMINISTROS FUENTES DE INSPECCIÓN

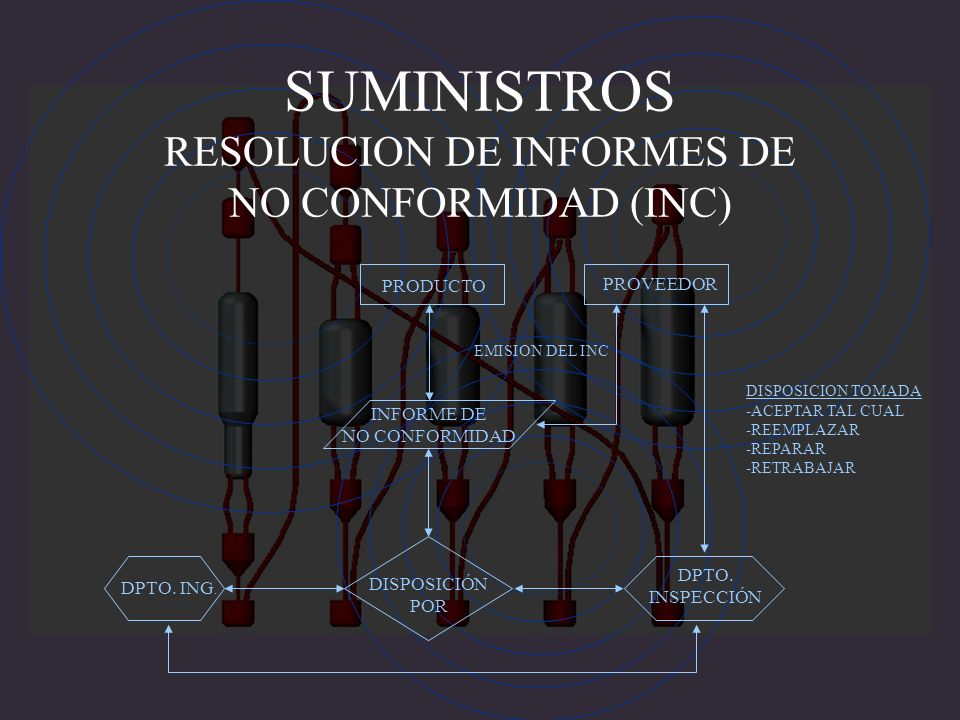

24 SUMINISTROS RESOLUCION DE INFORMES DE NO CONFORMIDAD (INC) DISPOSICION TOMADA -ACEPTAR TAL CUAL -REEMPLAZAR -REPARAR -RETRABAJAR PRODUCTO INFORME DE NO CONFORMIDAD DISPOSICIÓN POR DPTO. ING. DPTO. INSPECCIÓN PROVEEDOR EMISION DEL INC

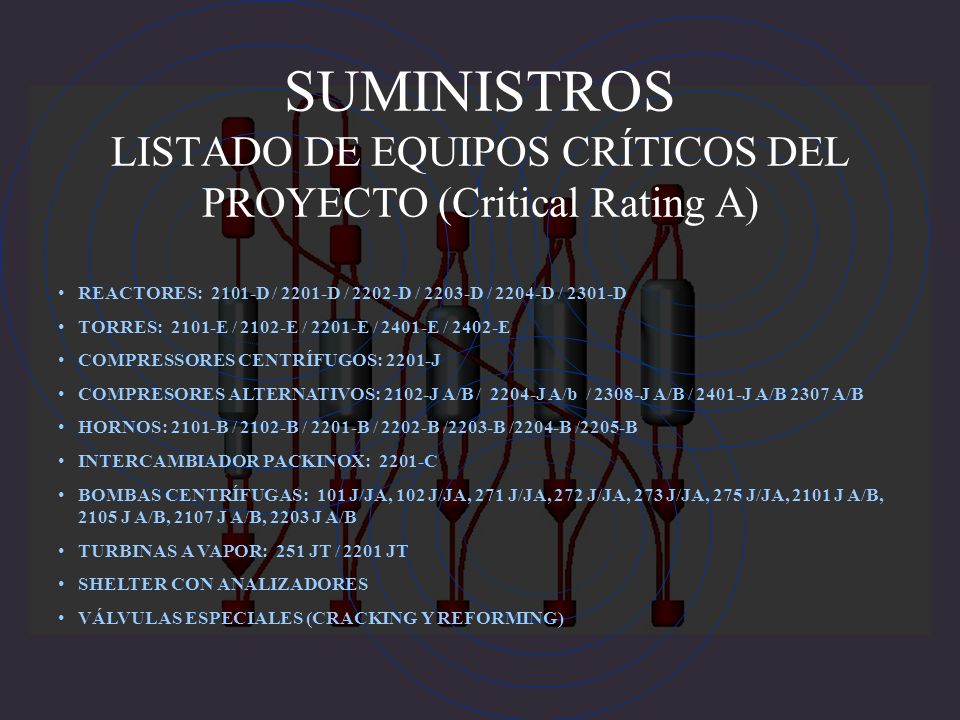

25 SUMINISTROS LISTADO DE EQUIPOS CRÍTICOS DEL PROYECTO (Critical Rating A) REACTORES: 2101-D / 2201-D / 2202-D / 2203-D / 2204-D / 2301-D TORRES: 2101-E / 2102-E / 2201-E / 2401-E / 2402-E COMPRESSORES CENTRÍFUGOS: 2201-J COMPRESORES ALTERNATIVOS: 2102-J A/B / 2204-J A/b / 2308-J A/B / 2401-J A/B 2307 A/B HORNOS: 2101-B / 2102-B / 2201-B / 2202-B /2203-B /2204-B /2205-B INTERCAMBIADOR PACKINOX: 2201-C BOMBAS CENTRÍFUGAS: 101 J/JA, 102 J/JA, 271 J/JA, 272 J/JA, 273 J/JA, 275 J/JA, 2101 J A/B, 2105 J A/B, 2107 J A/B, 2203 J A/B TURBINAS A VAPOR: 251 JT / 2201 JT SHELTER CON ANALIZADORES VÁLVULAS ESPECIALES (CRACKING Y REFORMING)

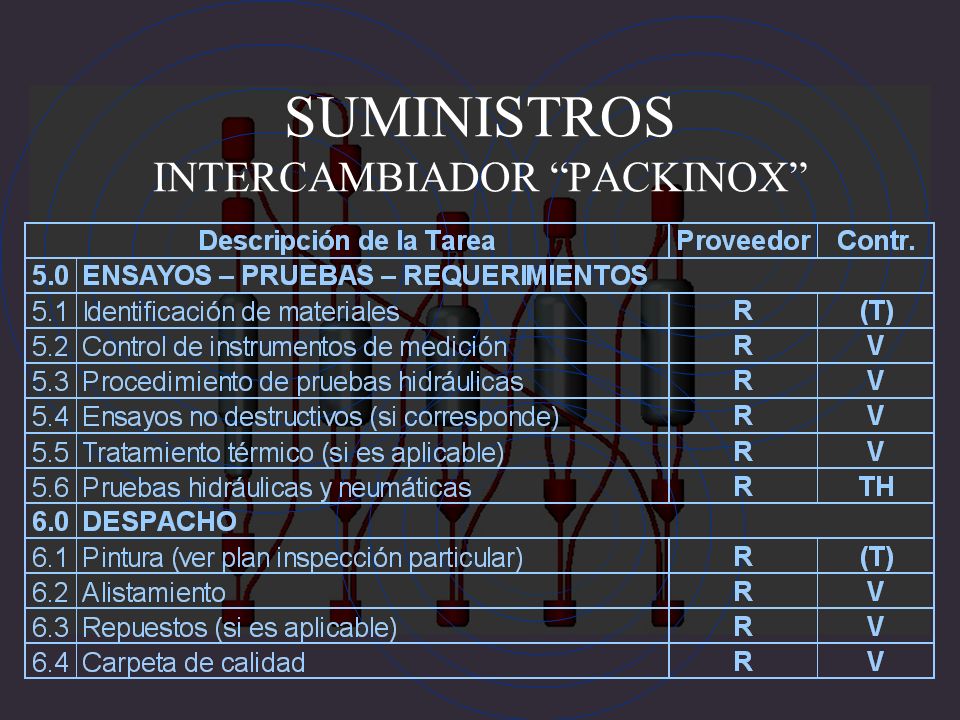

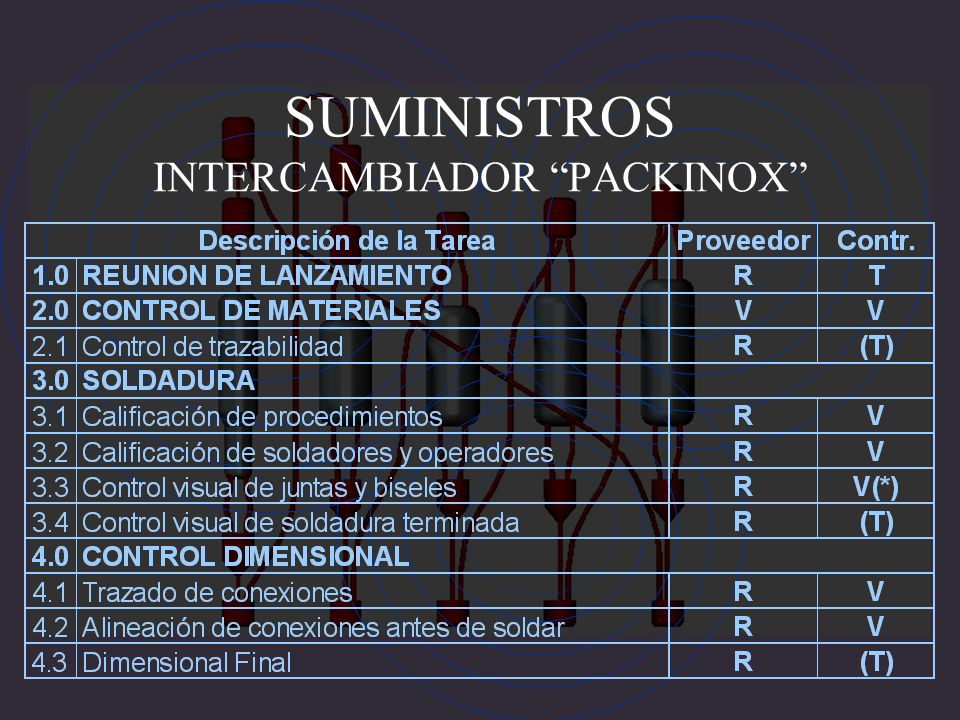

26 SUMINISTROS INTERCAMBIADOR “PACKINOX”

27

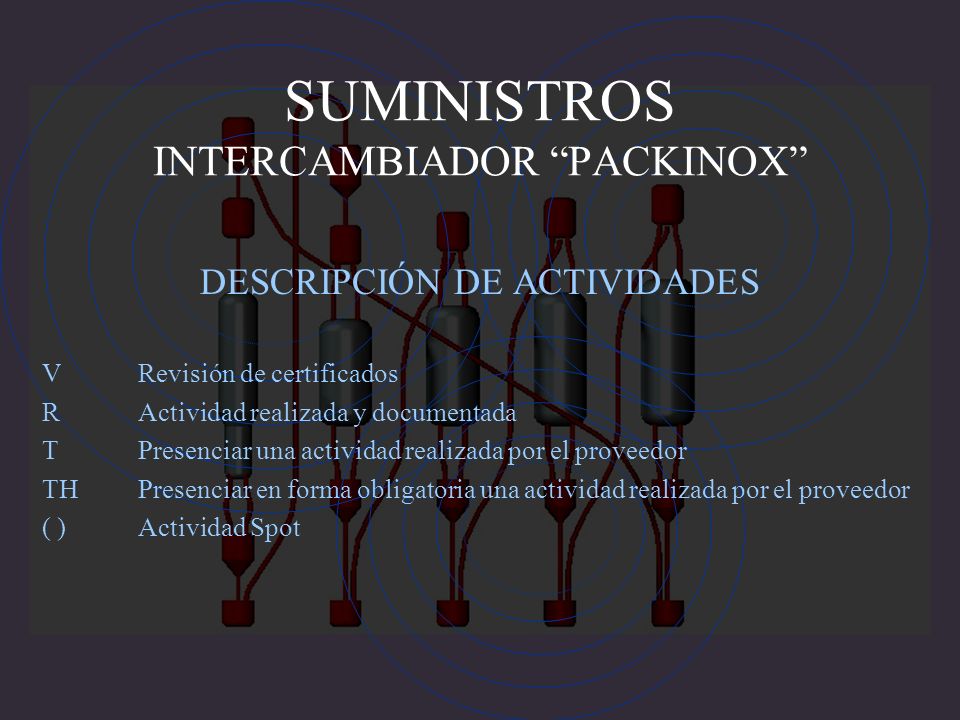

28 DESCRIPCIÓN DE ACTIVIDADES VRevisión de certificados RActividad realizada y documentada TPresenciar una actividad realizada por el proveedor THPresenciar en forma obligatoria una actividad realizada por el proveedor ( )Actividad Spot

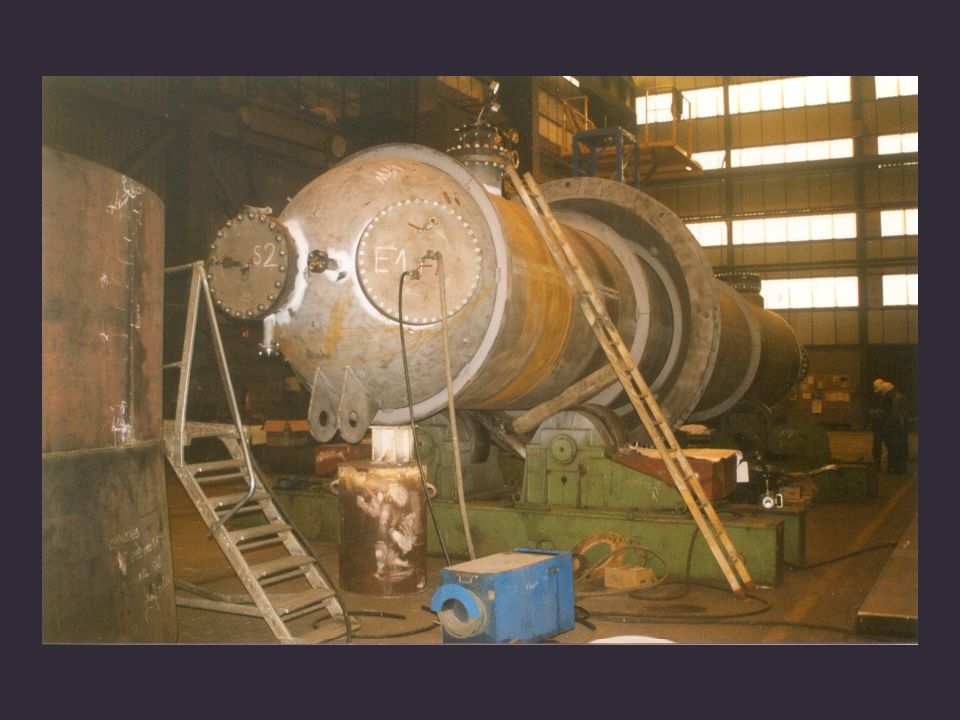

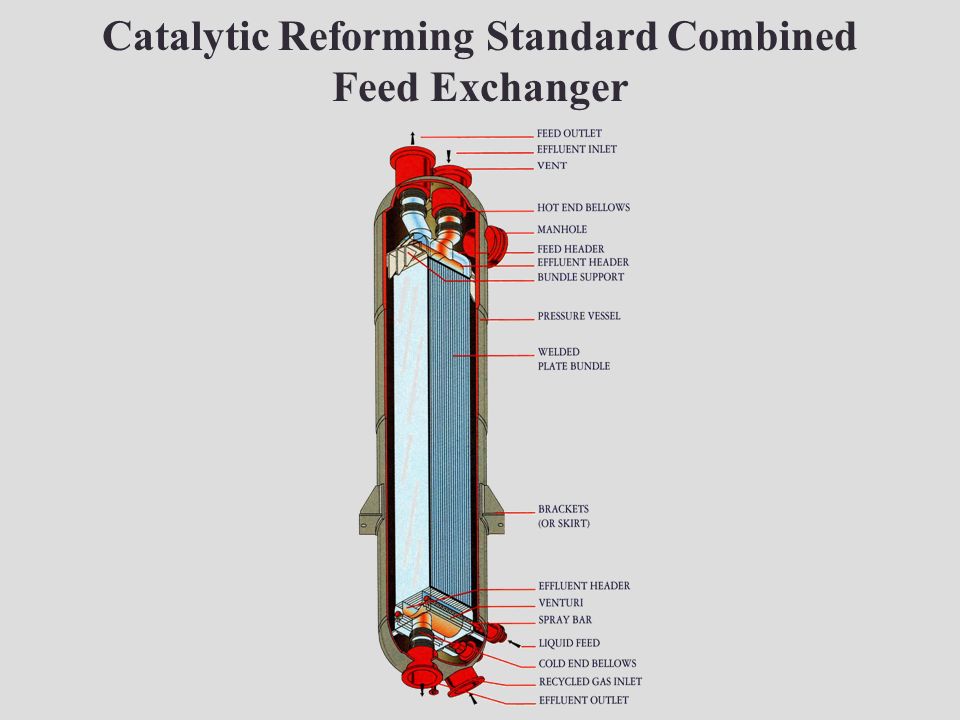

29 Catalytic Reforming Standard Combined Feed Exchanger

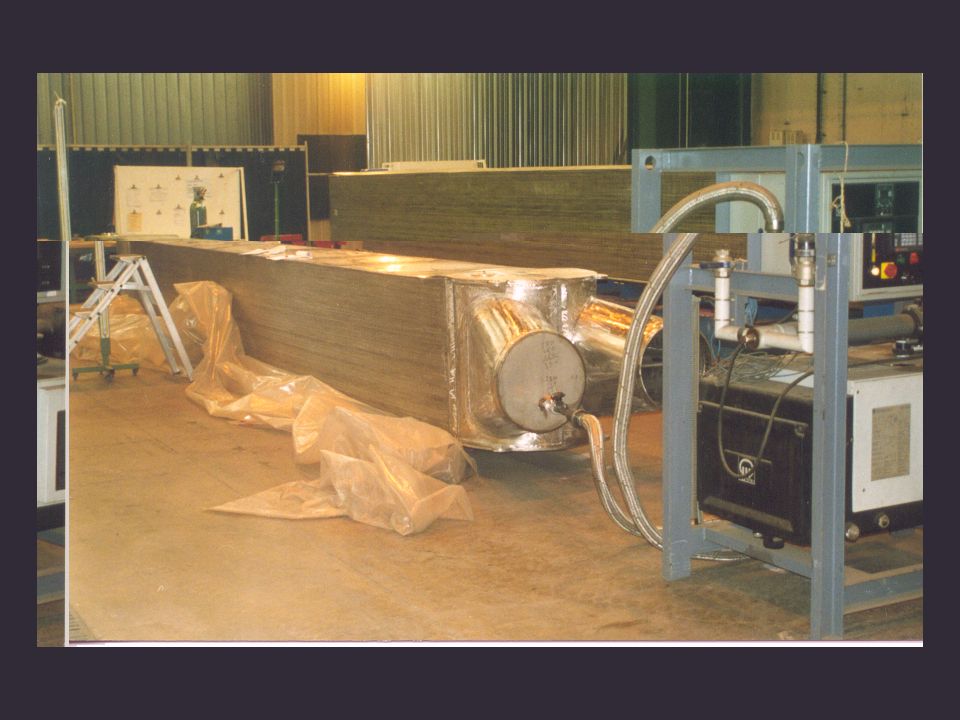

30

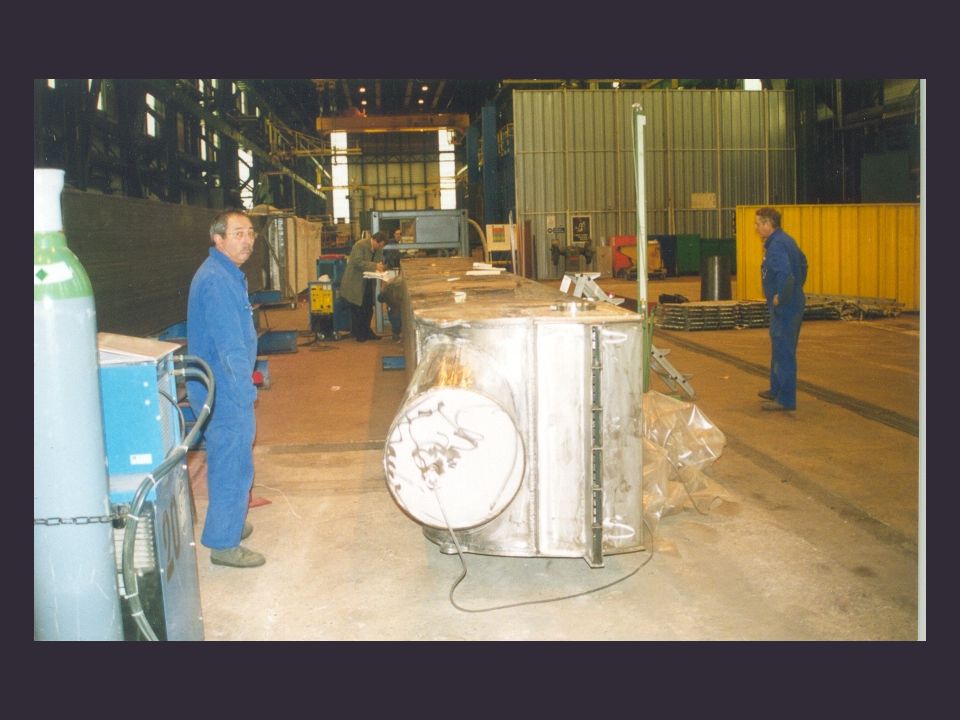

31

32

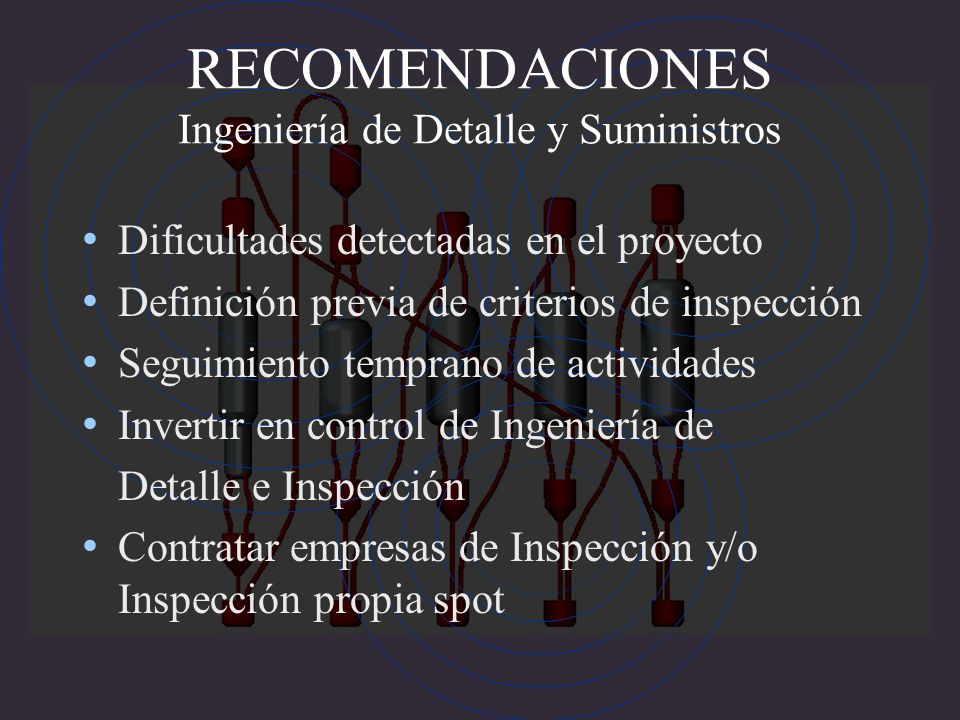

33 RECOMENDACIONES Ingeniería de Detalle y Suministros Dificultades detectadas en el proyecto Definición previa de criterios de inspección Seguimiento temprano de actividades Invertir en control de Ingeniería de Detalle e Inspección Contratar empresas de Inspección y/o Inspección propia spot

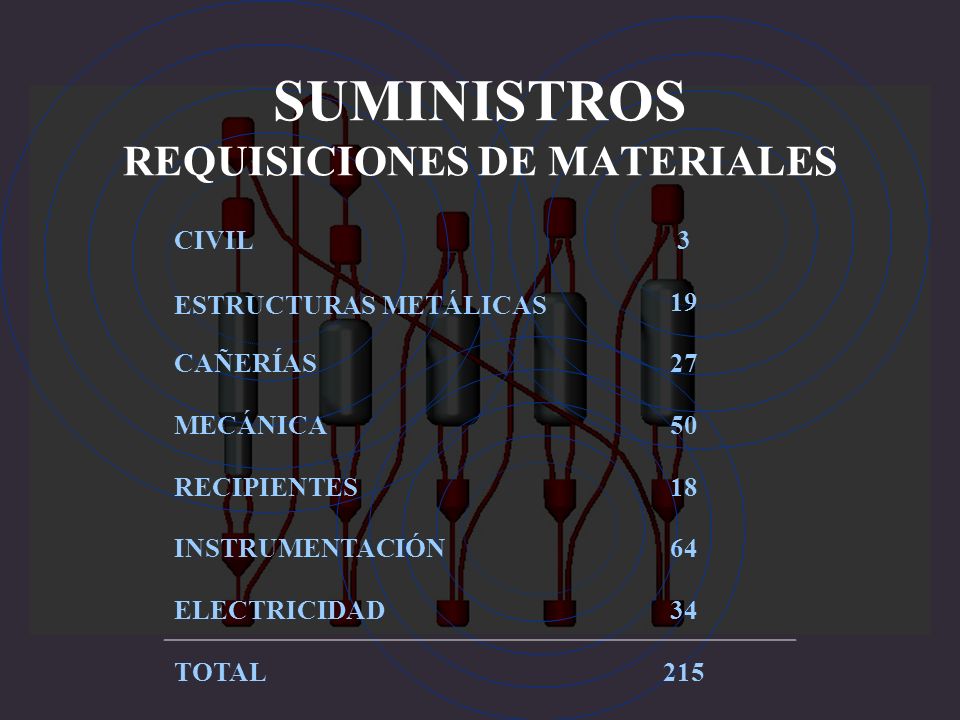

34 SUMINISTROS REQUISICIONES DE MATERIALES CIVIL3 ESTRUCTURAS METÁLICAS 19 CAÑERÍAS27 MECÁNICA50 RECIPIENTES18 INSTRUMENTACIÓN64 ELECTRICIDAD34 TOTAL215

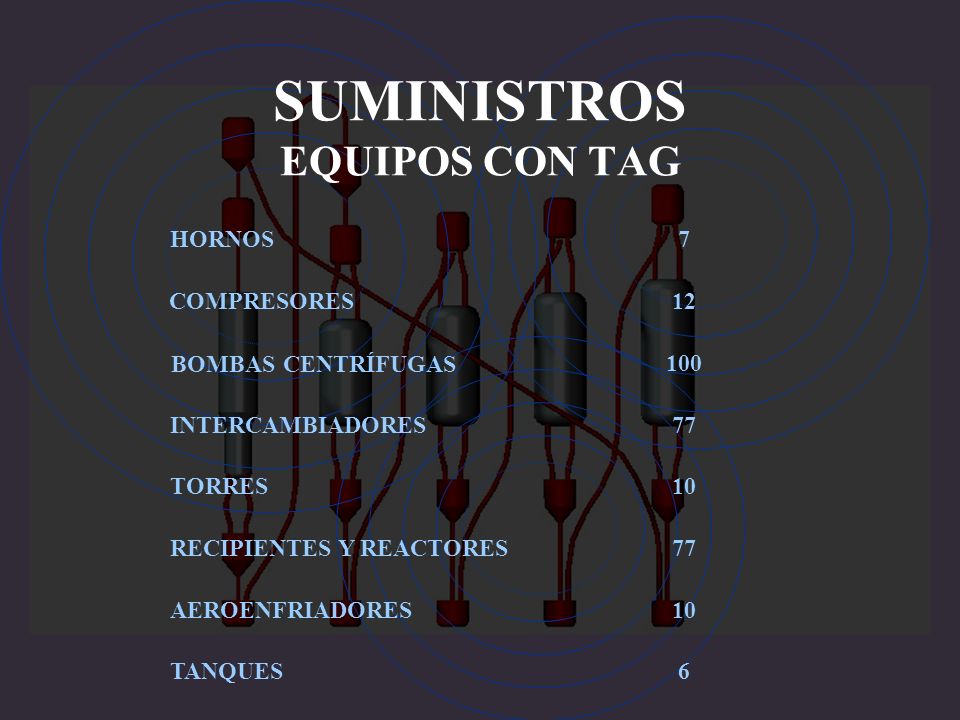

35 SUMINISTROS EQUIPOS CON TAG HORNOS7 12 100 INTERCAMBIADORES77 TORRES10 RECIPIENTES Y REACTORES77 AEROENFRIADORES10 TANQUES6 BOMBAS CENTRÍFUGAS COMPRESORES

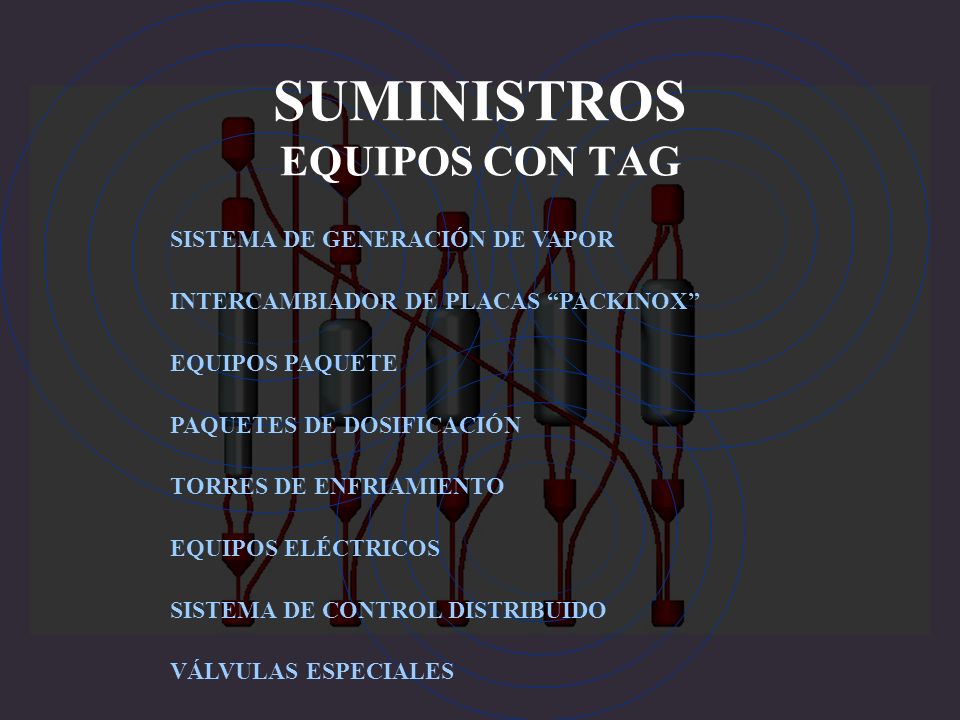

36 SUMINISTROS EQUIPOS CON TAG SISTEMA DE GENERACIÓN DE VAPOR INTERCAMBIADOR DE PLACAS “PACKINOX” EQUIPOS PAQUETE PAQUETES DE DOSIFICACIÓN TORRES DE ENFRIAMIENTO EQUIPOS ELÉCTRICOS SISTEMA DE CONTROL DISTRIBUIDO VÁLVULAS ESPECIALES

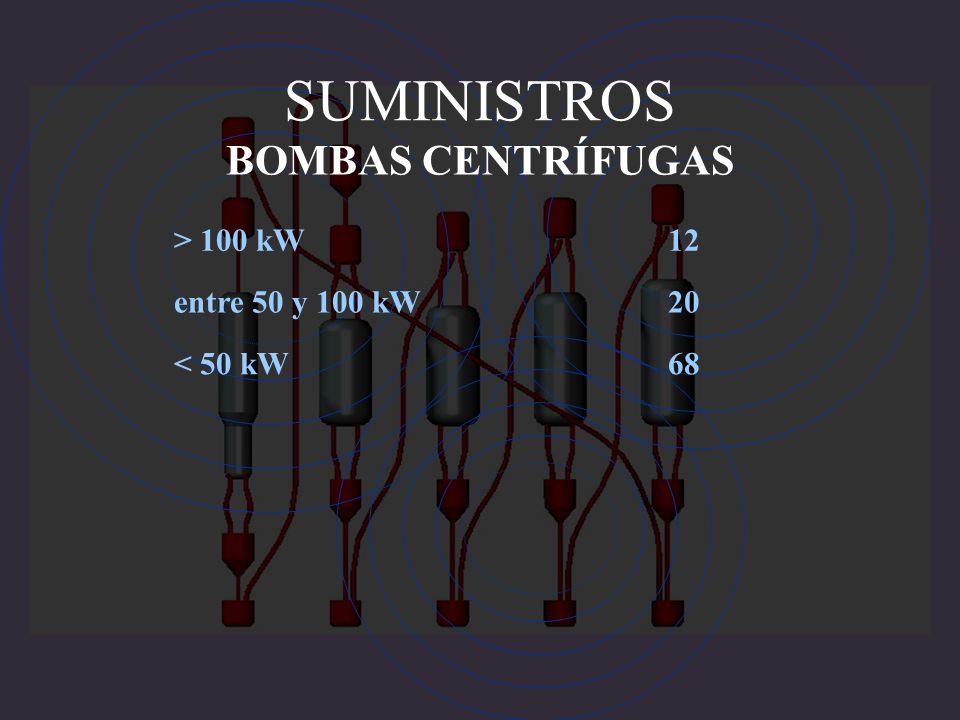

37 SUMINISTROS > 100 kW12 entre 50 y 100 kW20 < 50 kW68 BOMBAS CENTRÍFUGAS

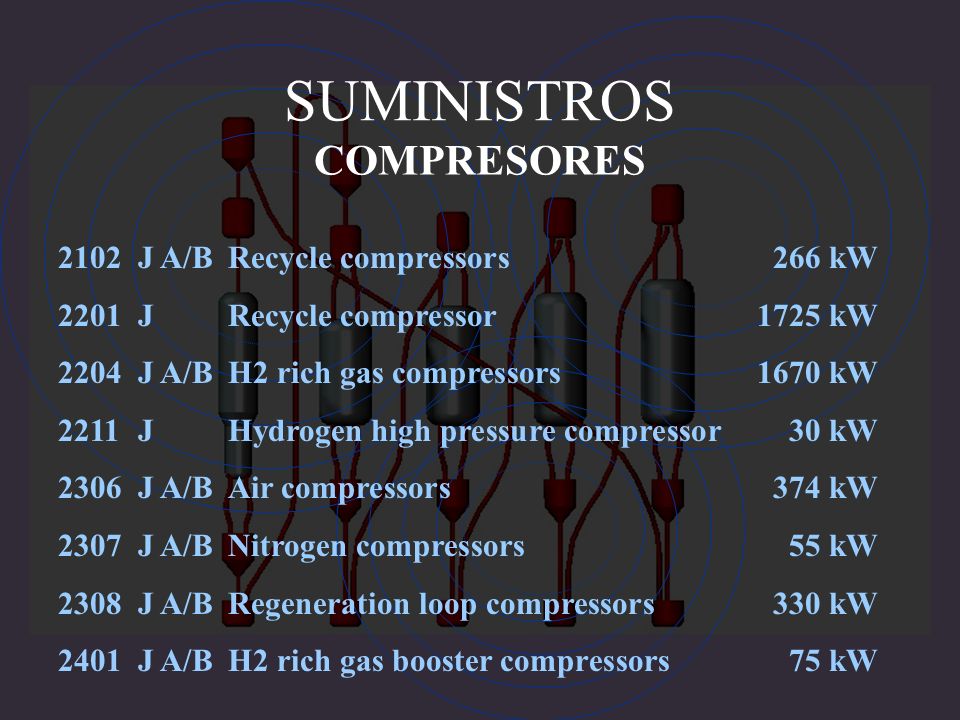

38 SUMINISTROS COMPRESORES 2102J A/BRecycle compressors266 kW 2201JRecycle compressor1725 kW 2204J A/BH2 rich gas compressors1670 kW 2211JHydrogen high pressure compressor30 kW 2306J A/BAir compressors374 kW 2307J A/BNitrogen compressors55 kW 2308J A/BRegeneration loop compressors330 kW 2401J A/BH2 rich gas booster compressors75 kW

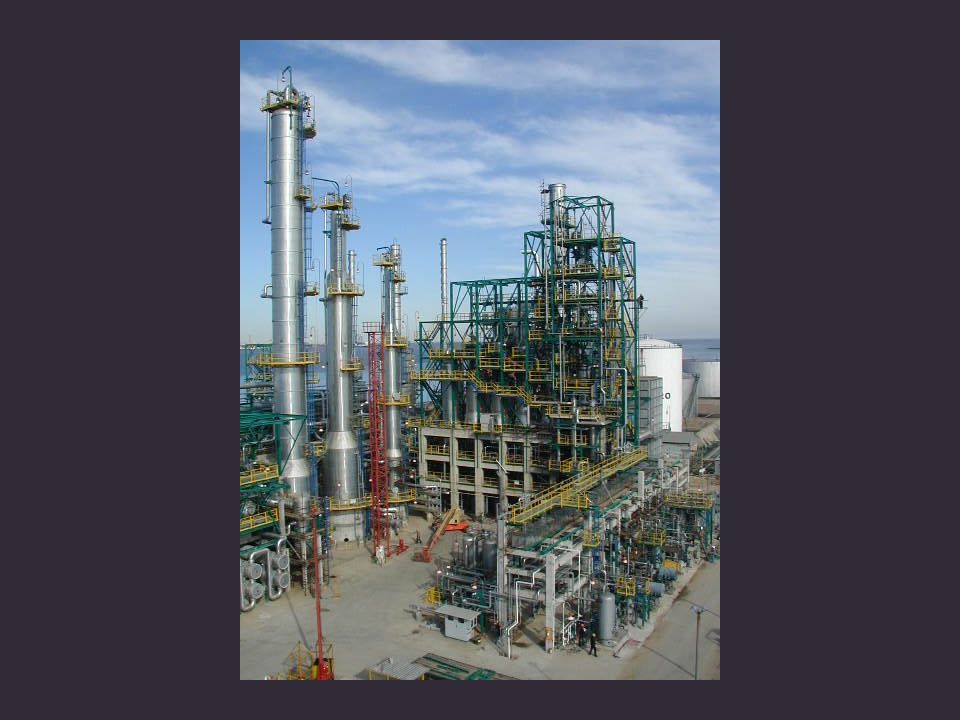

39

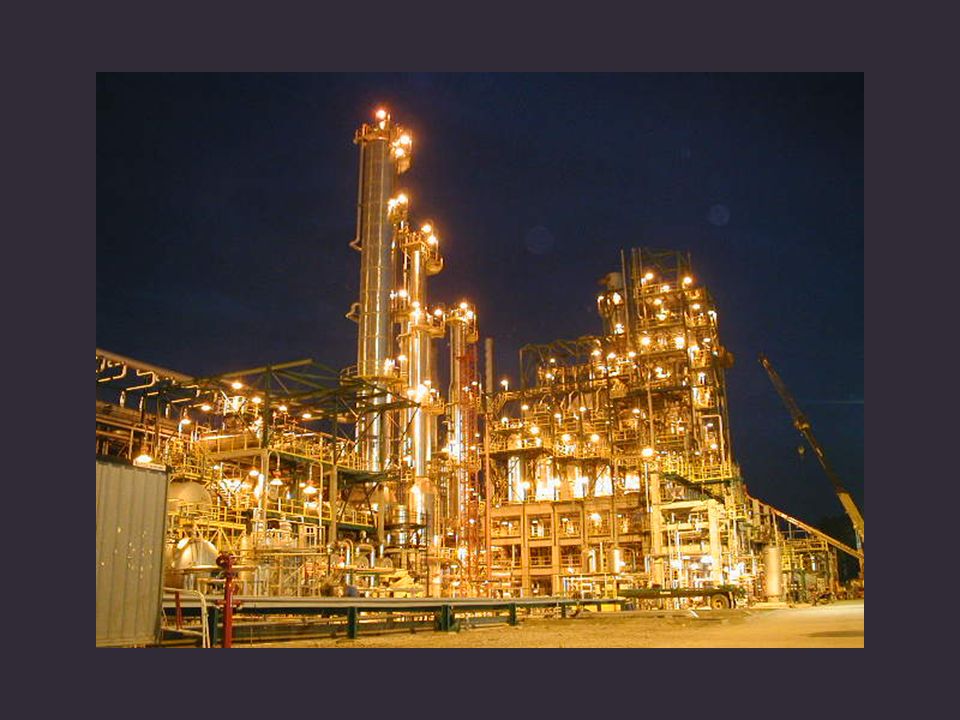

40
