Catalogo de Formas Manual de Mobiliario Área de Planeamiento Espacial

Presentación del tema: "Catalogo de Formas Manual de Mobiliario Área de Planeamiento Espacial"— Transcripción de la presentación:

1 Catalogo de Formas Manual de Mobiliario Área de Planeamiento Espacial
Mobiliario en contrato que NO requiere aprobación del Área de Planeamiento Espacial Catalogo de Formas Manual de Mobiliario Área de Planeamiento Espacial

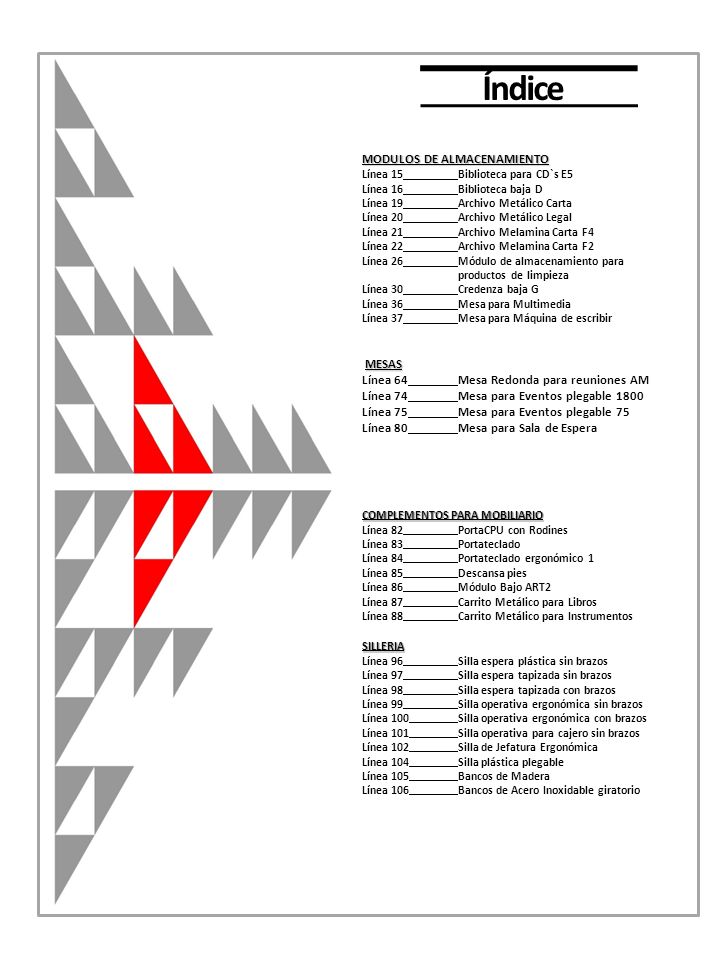

2 Índice MODULOS DE ALMACENAMIENTO MESAS
Línea 15 Biblioteca para CD`s E5 Línea 16 Biblioteca baja D Línea 19 Archivo Metálico Carta Línea 20 Archivo Metálico Legal Línea 21 Archivo Melamina Carta F4 Línea 22 Archivo Melamina Carta F2 Línea 26 Módulo de almacenamiento para productos de limpieza Línea 30 Credenza baja G Línea 36 Mesa para Multimedia Línea 37 Mesa para Máquina de escribir MESAS Línea 64 Mesa Redonda para reuniones AM Línea 74 Mesa para Eventos plegable 1800 Línea 75 Mesa para Eventos plegable 75 Línea 80 Mesa para Sala de Espera COMPLEMENTOS PARA MOBILIARIO Línea 82 PortaCPU con Rodines Línea 83 Portateclado Línea 84 Portateclado ergonómico 1 Línea 85 Descansa pies Línea 86 Módulo Bajo ART2 Línea 87 Carrito Metálico para Libros Línea 88 Carrito Metálico para Instrumentos SILLERIA Línea 96 Silla espera plástica sin brazos Línea 97 Silla espera tapizada sin brazos Línea 98 Silla espera tapizada con brazos Línea 99 Silla operativa ergonómica sin brazos Línea 100 Silla operativa ergonómica con brazos Línea 101 Silla operativa para cajero sin brazos Línea 102 Silla de Jefatura Ergonómica Línea 104 Silla plástica plegable Línea 105 Bancos de Madera Línea 106 Bancos de Acero Inoxidable giratorio

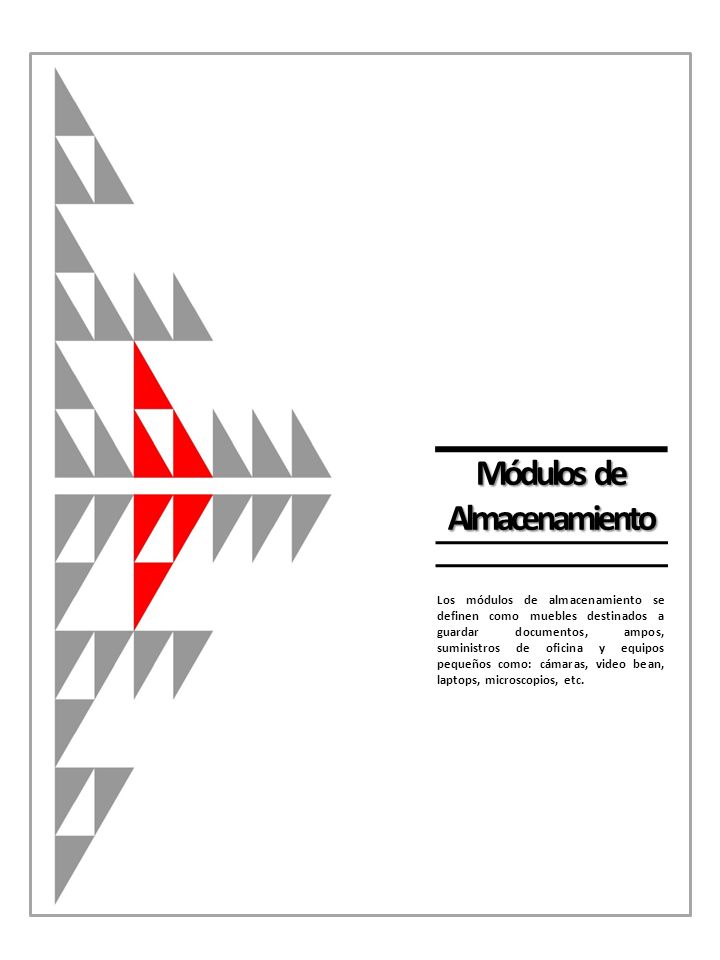

3 Módulos de Almacenamiento
Los módulos de almacenamiento se definen como muebles destinados a guardar documentos, ampos, suministros de oficina y equipos pequeños como: cámaras, video bean, laptops, microscopios, etc.

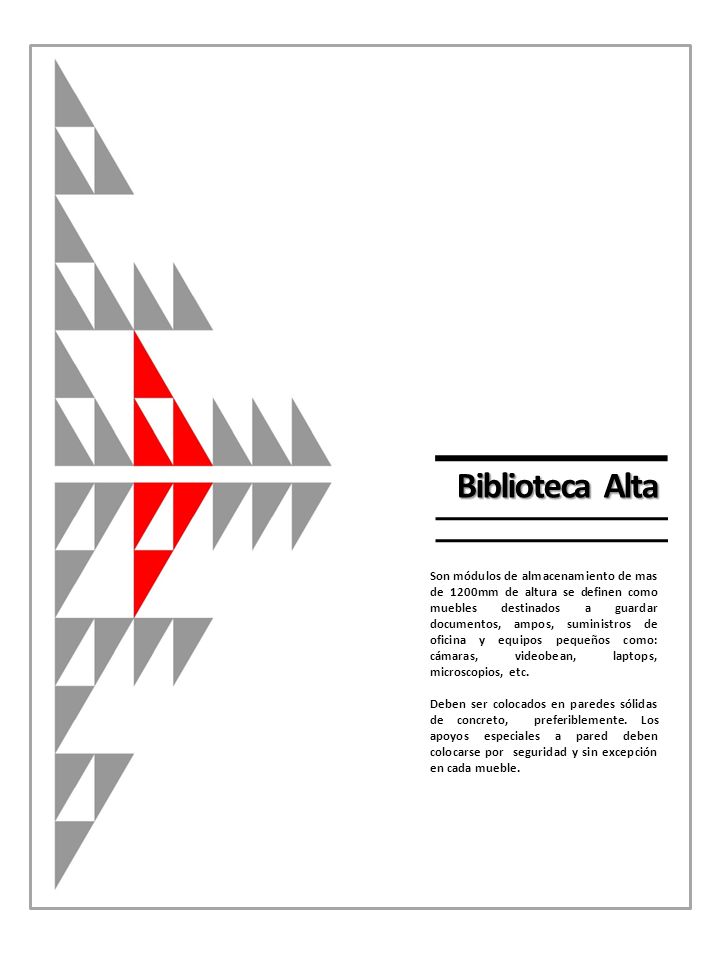

4 Biblioteca Alta Son módulos de almacenamiento de mas de 1200mm de altura se definen como muebles destinados a guardar documentos, ampos, suministros de oficina y equipos pequeños como: cámaras, videobean, laptops, microscopios, etc. Deben ser colocados en paredes sólidas de concreto, preferiblemente. Los apoyos especiales a pared deben colocarse por seguridad y sin excepción en cada mueble.

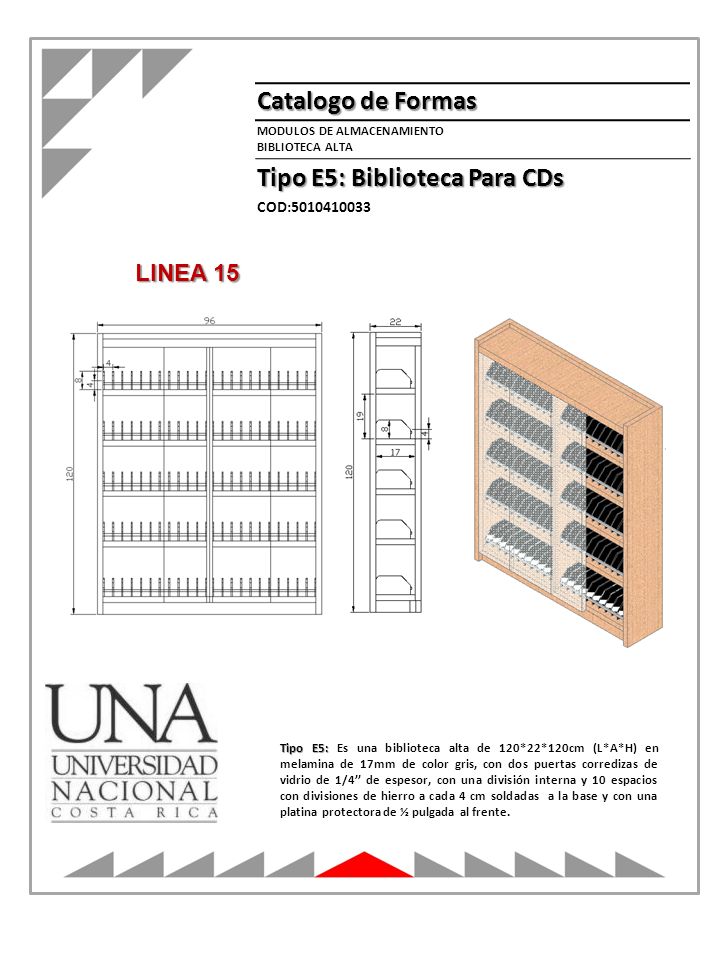

5 Tipo E5: Biblioteca Para CDs
Catalogo de Formas Tipo E5: Biblioteca Para CDs MODULOS DE ALMACENAMIENTO BIBLIOTECA ALTA COD: LINEA 15 Tipo E5: Es una biblioteca alta de 120*22*120cm (L*A*H) en melamina de 17mm de color gris, con dos puertas corredizas de vidrio de 1/4’’ de espesor, con una división interna y 10 espacios con divisiones de hierro a cada 4 cm soldadas a la base y con una platina protectora de ½ pulgada al frente.

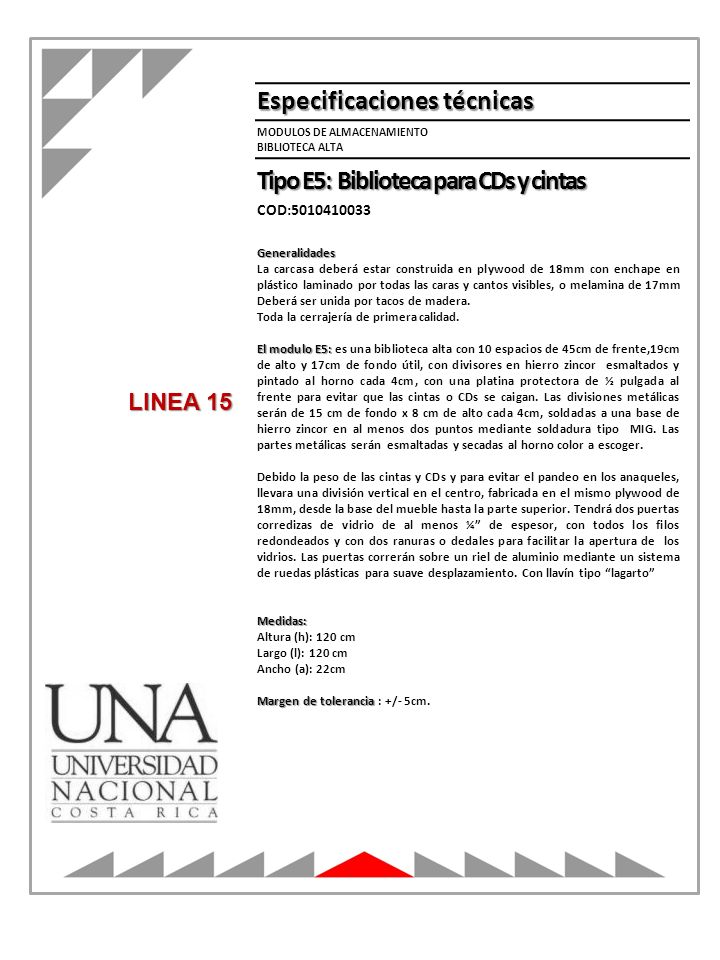

6 Especificaciones técnicas
MODULOS DE ALMACENAMIENTO BIBLIOTECA ALTA Especificaciones técnicas Tipo E5: Biblioteca para CDs y cintas COD: Generalidades La carcasa deberá estar construida en plywood de 18mm con enchape en plástico laminado por todas las caras y cantos visibles, o melamina de 17mm Deberá ser unida por tacos de madera. Toda la cerrajería de primera calidad. El modulo E5: es una biblioteca alta con 10 espacios de 45cm de frente,19cm de alto y 17cm de fondo útil, con divisores en hierro zincor esmaltados y pintado al horno cada 4cm, con una platina protectora de ½ pulgada al frente para evitar que las cintas o CDs se caigan. Las divisiones metálicas serán de 15 cm de fondo x 8 cm de alto cada 4cm, soldadas a una base de hierro zincor en al menos dos puntos mediante soldadura tipo MIG. Las partes metálicas serán esmaltadas y secadas al horno color a escoger. Debido la peso de las cintas y CDs y para evitar el pandeo en los anaqueles, llevara una división vertical en el centro, fabricada en el mismo plywood de 18mm, desde la base del mueble hasta la parte superior. Tendrá dos puertas corredizas de vidrio de al menos ¼” de espesor, con todos los filos redondeados y con dos ranuras o dedales para facilitar la apertura de los vidrios. Las puertas correrán sobre un riel de aluminio mediante un sistema de ruedas plásticas para suave desplazamiento. Con llavín tipo “lagarto” Medidas: Altura (h): 120 cm Largo (l): 120 cm Ancho (a): 22cm Margen de tolerancia : +/- 5cm. LINEA 15

7 Biblioteca Baja Son módulos de almacenamiento de menos de 1200mm de altura se definen como muebles destinados a guardar documentos, ampos, suministros de oficina y equipos pequeños como: cámaras, laptops, etc.

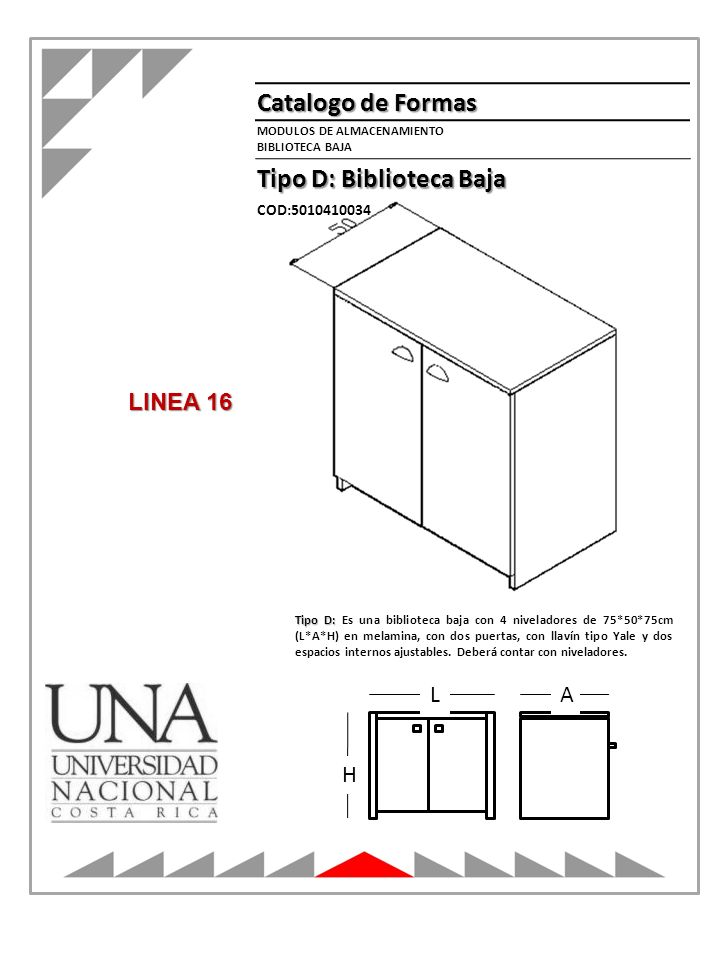

8 Tipo D: Biblioteca Baja
Catalogo de Formas Tipo D: Biblioteca Baja MODULOS DE ALMACENAMIENTO BIBLIOTECA BAJA COD: LINEA 16 Tipo D: Es una biblioteca baja con 4 niveladores de 75*50*75cm (L*A*H) en melamina, con dos puertas, con llavín tipo Yale y dos espacios internos ajustables. Deberá contar con niveladores. A L H

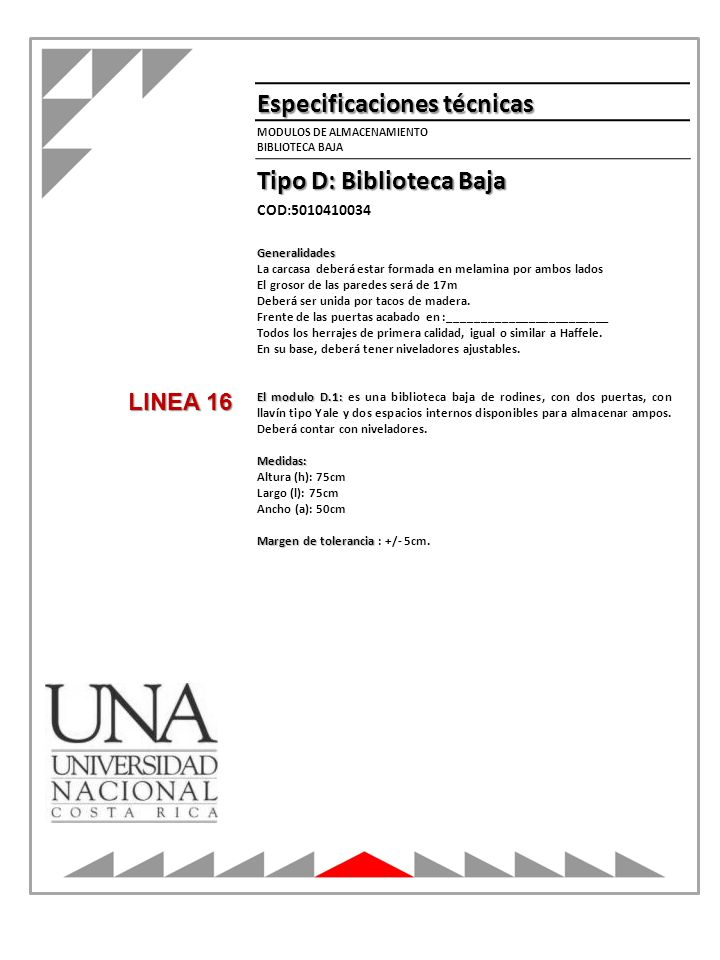

9 Especificaciones técnicas
MODULOS DE ALMACENAMIENTO BIBLIOTECA BAJA Especificaciones técnicas Tipo D: Biblioteca Baja COD: Generalidades La carcasa deberá estar formada en melamina por ambos lados El grosor de las paredes será de 17m Deberá ser unida por tacos de madera. Frente de las puertas acabado en :________________________ Todos los herrajes de primera calidad, igual o similar a Haffele. En su base, deberá tener niveladores ajustables. El modulo D.1: es una biblioteca baja de rodines, con dos puertas, con llavín tipo Yale y dos espacios internos disponibles para almacenar ampos. Deberá contar con niveladores. Medidas: Altura (h): 75cm Largo (l): 75cm Ancho (a): 50cm Margen de tolerancia : +/- 5cm. LINEA 16

10 Archivador Metálico Carta

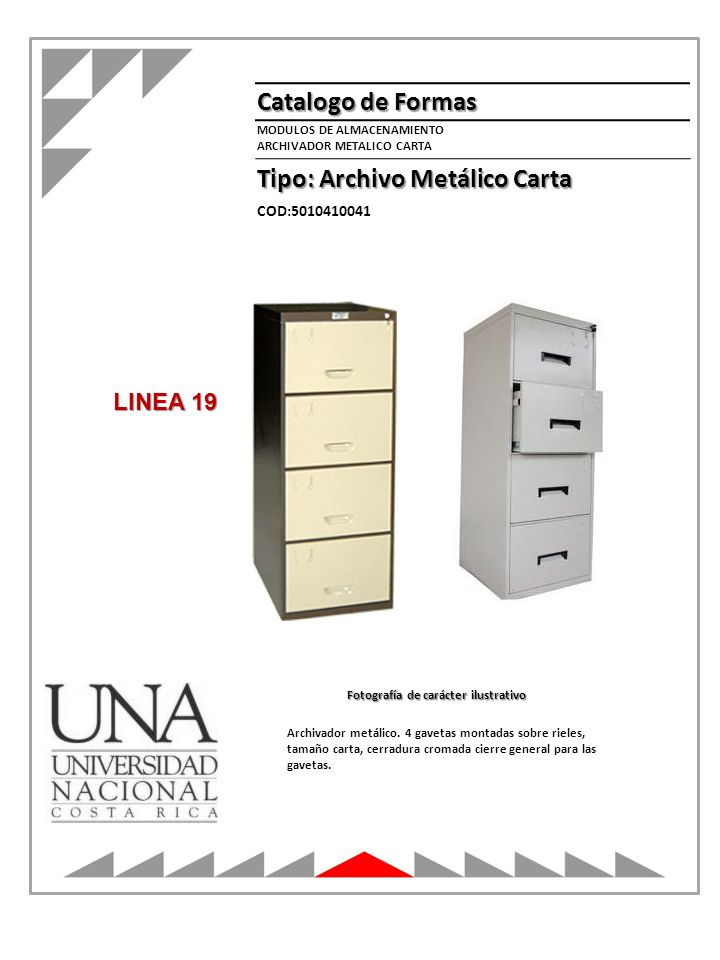

11 Tipo: Archivo Metálico Carta
Catalogo de Formas Tipo: Archivo Metálico Carta MODULOS DE ALMACENAMIENTO ARCHIVADOR METALICO CARTA COD: LINEA 19 Fotografía de carácter ilustrativo Archivador metálico. 4 gavetas montadas sobre rieles, tamaño carta, cerradura cromada cierre general para las gavetas.

12 Especificaciones técnicas
MODULOS DE ALMACENAMIENTO ARCHIVADOR METALICO CARTA Especificaciones técnicas Tipo : Archivo Metálico COD: Generalidades Archivador de 4 gavetas. Con espacios internos disponibles para almacenar carpetas colgantes tamaño carta. Debe tener gavetas montadas sobre rieles telescópicos, tarjetero y tiraderas incrustadas en cada gaveta y cerradura central cromada Marcos legal incorporados en platina de hierro. Cada gaveta debe soportar hasta 150 libras. Deberá ser construido en lámina de acero con esmaltado o pintura epóxica en polvo y secado al horno a altas temperaturas, previo recubrimiento de producto anticorrosivo. Todas las uniones por medio de soldadura de punto Color gris Medidas: Altura: cm Fondo: cm Frente: cm Margen de tolerancia : +/- 2cm LINEA 19

13 Archivador Metálico Legal
COD:

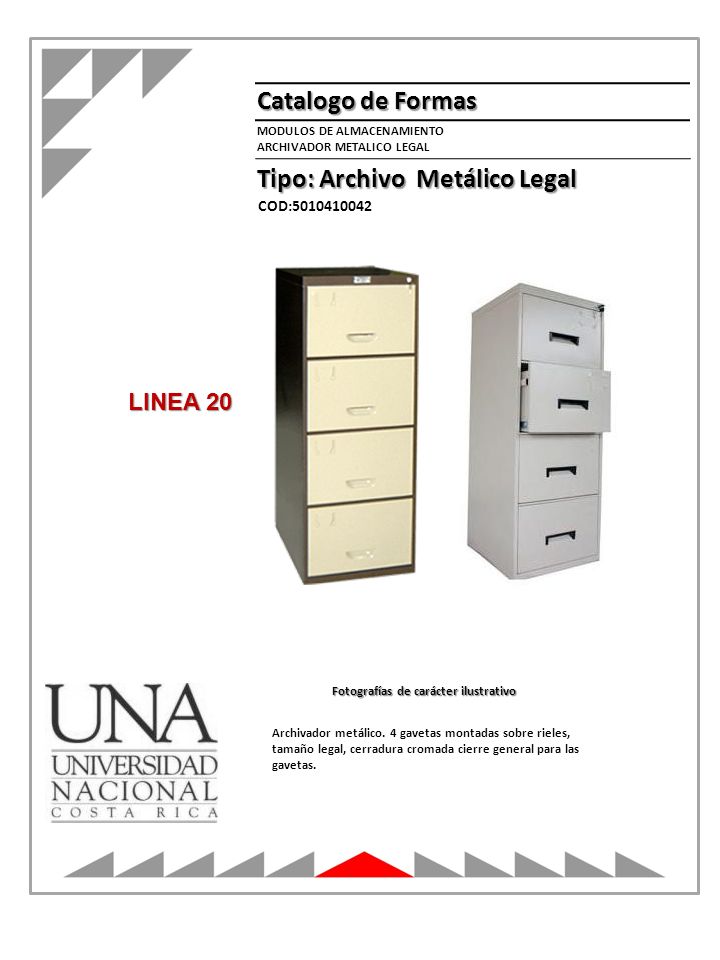

14 Tipo: Archivo Metálico Legal
Catalogo de Formas Tipo: Archivo Metálico Legal MODULOS DE ALMACENAMIENTO ARCHIVADOR METALICO LEGAL COD: LINEA 20 Fotografías de carácter ilustrativo Archivador metálico. 4 gavetas montadas sobre rieles, tamaño legal, cerradura cromada cierre general para las gavetas.

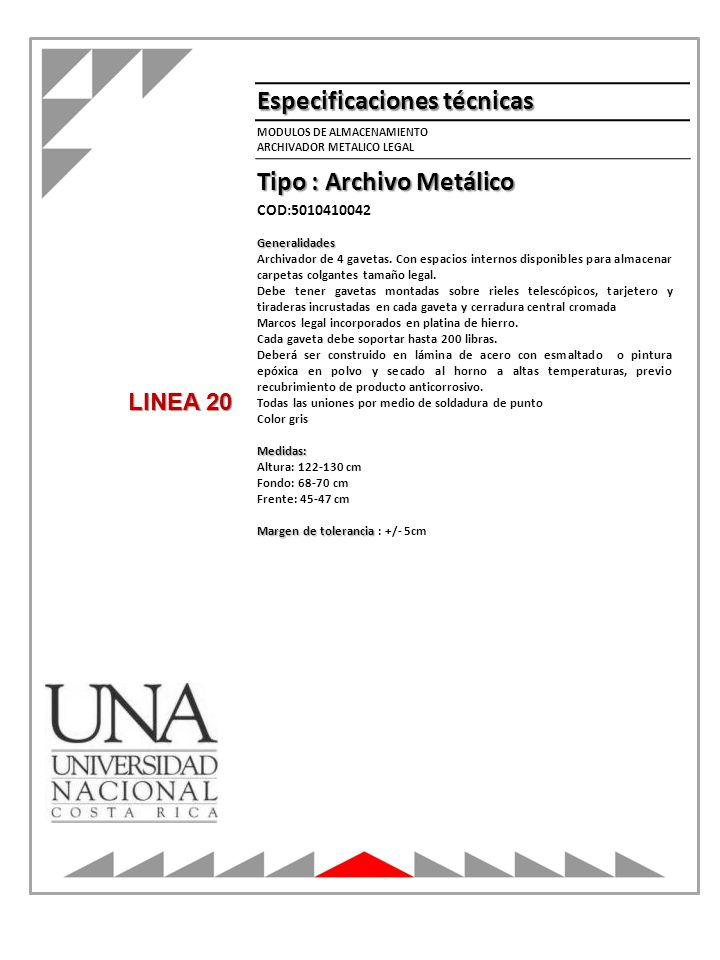

15 Especificaciones técnicas
MODULOS DE ALMACENAMIENTO ARCHIVADOR METALICO LEGAL Especificaciones técnicas Tipo : Archivo Metálico COD: Generalidades Archivador de 4 gavetas. Con espacios internos disponibles para almacenar carpetas colgantes tamaño legal. Debe tener gavetas montadas sobre rieles telescópicos, tarjetero y tiraderas incrustadas en cada gaveta y cerradura central cromada Marcos legal incorporados en platina de hierro. Cada gaveta debe soportar hasta 200 libras. Deberá ser construido en lámina de acero con esmaltado o pintura epóxica en polvo y secado al horno a altas temperaturas, previo recubrimiento de producto anticorrosivo. Todas las uniones por medio de soldadura de punto Color gris Medidas: Altura: cm Fondo: cm Frente: cm Margen de tolerancia : +/- 5cm LINEA 20

16 Archivador Melamina Carta o Legal

17 Tipo F4: Archivador melamina Carta
Catalogo de Formas Tipo F4: Archivador melamina Carta MODULOS DE ALMACENAMIENTO ARCHIVO MELAMINA LEGAL COD: LINEA 21 Tipo F: Es un archivo bajo de 90x50x140cm (L*A*H) en melamina, con 4 gavetas con llavín tipo Yale. Los espacios internos disponibles para almacenar carpetas colgantes tamaño carta y legal. Color gris

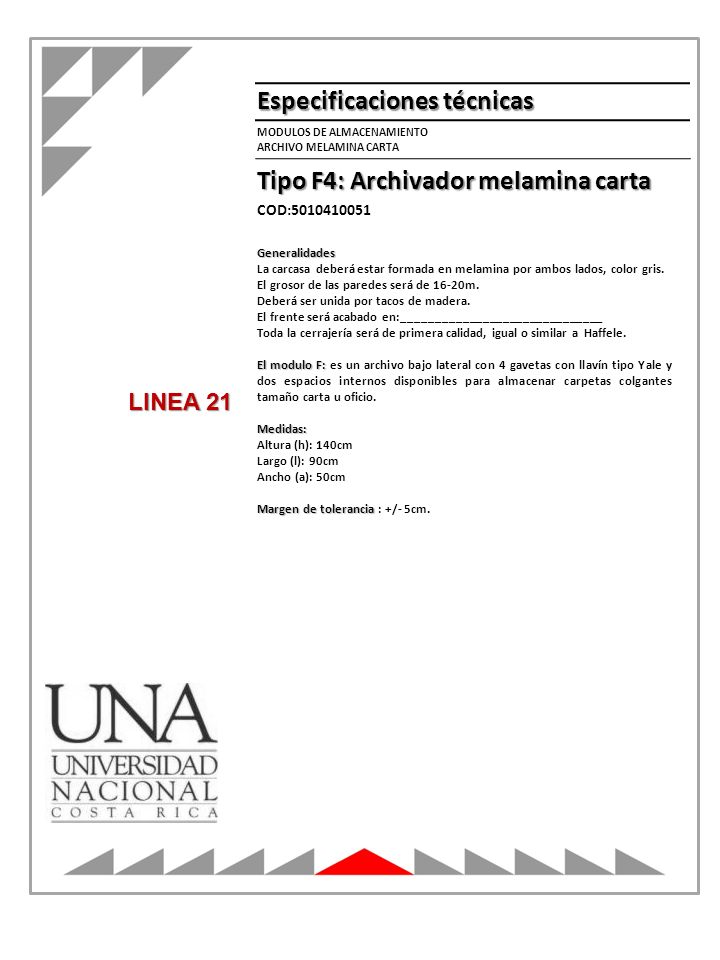

18 Especificaciones técnicas
MODULOS DE ALMACENAMIENTO ARCHIVO MELAMINA CARTA Especificaciones técnicas Tipo F4: Archivador melamina carta COD: Generalidades La carcasa deberá estar formada en melamina por ambos lados, color gris. El grosor de las paredes será de 16-20m. Deberá ser unida por tacos de madera. El frente será acabado en:______________________________ Toda la cerrajería será de primera calidad, igual o similar a Haffele. El modulo F: es un archivo bajo lateral con 4 gavetas con llavín tipo Yale y dos espacios internos disponibles para almacenar carpetas colgantes tamaño carta u oficio. Medidas: Altura (h): 140cm Largo (l): 90cm Ancho (a): 50cm Margen de tolerancia : +/- 5cm. LINEA 21

19 Tipo F2: Archivador melamina Carta
Catalogo de Formas Tipo F2: Archivador melamina Carta MODULOS DE ALMACENAMIENTO ARCHIVO MELAMINA LEGAL COD: LINEA 22 Tipo F: Es un archivo bajo de 90x50x90cm (L*A*H) en melamina, con dos gavetas con llavín tipo Yale y dos espacios internos disponibles para almacenar carpetas colgantes tamaño carta. Color gris L H A

20 Especificaciones técnicas
MODULOS DE ALMACENAMIENTO ARCHIVO MELAMINA CARTA Especificaciones técnicas Tipo F2: Archivador melamina Legal COD: Generalidades La carcasa deberá estar formada en melamina por ambos lados. El grosor de las paredes será de 17mm. Deberá ser unida por tacos de madera. El frente será acabado en:______________________________ Toda la herrajería será de primera calidad, igual o similar a Haffele. El modulo F: es un archivo bajo lateral con dos gavetas con llavín tipo Yale y dos espacios internos disponibles para almacenar carpetas colgantes tamaño carta u oficio. Medidas: Altura (h): 90cm Largo (l): 90cm Ancho (a): 50cm Margen de tolerancia : +/- 5cm. LINEA 22

21 Casilleros Metálico

22 Tipo: Modulo de almacenamiento para productos de limpieza
MODULOS DE ALMACENAMIENTO CASILLEROS METALICOS Catalogo de Formas Tipo: Modulo de almacenamiento para productos de limpieza COD: LINEA 26 Fotografía de carácter ilustrativo El Modulo de almacenamiento para ropa: Mueble de 80*45*170cm (L*A*H) en Hierro electro galvanizado, con 4 compartimentos con puertas con bisagra tipo piano, perforaciones en las puertas para ventilación y espacio para colocar escobas y artículos de limpieza. Color gris

23 Especificaciones técnicas
MODULOS DE ALMACENAMIENTO CASILLEROS METALICOS Especificaciones técnicas Tipo: Modulo de almacenamiento para productos de limpieza COD: Generalidades Construidos en lámina de hierro electro galvanizado tipo zincore de 0.60mm. Esmaltados y secados al horno a altas temperaturas y tratados con material anticorrosivo. Puertas con bisagras tipo plano "corrida" (piano) con perforados para ventilación en cada compartimiento. Deberá contar con 3 compartimentos, un espacio para colocar escobas y productos de limpieza. Medidas: Cuerpo: 80cmfrente x 45 fondo x 170cm alto. Margen de + -5cm LINEA 26

24 Credenza

25 Catalogo de Formas Tipo G: Credenza Baja LINEA 30 L A H COD:5010410106
MODULOS DE ALMACENAMIENTO CREDENZA L H A COD: El modulo G: Mueble de 120*50*95cm (L*A*H) en melamina, debe tener dos puertas y un anaquel interno ajustable y contar con cuatro gavetas con rieles telescópicos. Color gris LINEA 30

26 Especificaciones técnicas
Generalidades La carcasa deberá estar formada en melamina por ambos lados El grosor de las paredes será de 17mm Deberá ser unida por tacos de madera. El frente y la superficie acabados en:_____________________ Todos los herrajes serán de primera calidad igual o similar a Haffele. Con tornillos niveladores El modulo G: es un archivo bajo, debe tener dos puertas con llavín tipo Yale y un anaquel interno ajustable y contar con cuatro gavetas con rieles telescópicos Medidas: Largo (L): 120cm Altura (h): 95cm Ancho (a): 50cm Margen de tolerancia : +/- 5cm. MODULOS DE ALMACENAMIENTO CREDENZA Especificaciones técnicas Tipo G: Credenza Baja COD: LINEA 30

27 Modulo Equipo Especial

28 Tipo : Mesa para multimedia
MODULOS DE ALMACENAMIENTO MODULOS DE EQUIPO ESPECIAL Catalogo de formas Tipo : Mesa para multimedia COD: LINEA 36 Mesa para multimedia: La mesa deberá ser fabricada con estructura en tubo cuadrado de acero de 25.4mm en 1.25mm de espesor, forrada en sus partes frontal y laterales con lámina de hierro calibre #22. toda la estructura esmaltada y secada al horno a altas temperaturas. Deberán contar con un estante en su parte intermedia con lámina de hierro calibre #22, deberá ser esmaltada y secada al horno a altas temperaturas. La altura libre interna del estante es de 40cm, ya que en el se colocará un CPU de torre.  Deberá tener rodines de bola de 40mm, para poder desplazar el mueble con el equipo dentro del aula. El sobre deberá ser en plywood enchapado en formica con canto en polivinilo tipo T. El color de la mesa será en gamas de gris Las dimensiones eran las siguientes: 80cm de alto, más rodines, 50cm de fondo, 90cm de frente.

29 Tipo : Mesa para maquina de escribir
MODULOS DE ALMACENAMIENTO MODULOS DE EQUIPO ESPECIAL Catalogo de formas Tipo : Mesa para maquina de escribir COD: LINEA 37 Mesa para maquina de escribir Mesa para máquina de escribir construida en hierro tipo Zincore. Sobre de metal enchapado en plástico laminado Formica de 1 mm de espesor. Gaveta al lado derecho para Papel carbón, la cual mide: 26.5 cm de ancho X 34 Cm de fondo X 6.5 cm de alto. Cuatro patas en tubo Cuadrado de acero de 25.4 mm en 1,2 mm de espesor con sus respectivos rodines. Medidas 80 cm de frente x 40.5 cm de fondo x 70.5 cm de alto El color de la mesa será en gamas de gris, a escoger por la UNA.

30 Mesas Redondas para Sala de Reuniones

31 Tipo AM: Mesa Redonda para Reuniones
Catalogo de Formas Tipo AM: Mesa Redonda para Reuniones COD: MESAS MESA REDONDA PARA SALA DE REUNIONES D LINEA 64 Generalidades Diámetro del sobre (D): desde 90cm hasta 120cm, según espacio disponibles, diámetro de la base (DB): 65-70cm y altura del sobre:74-76cm.

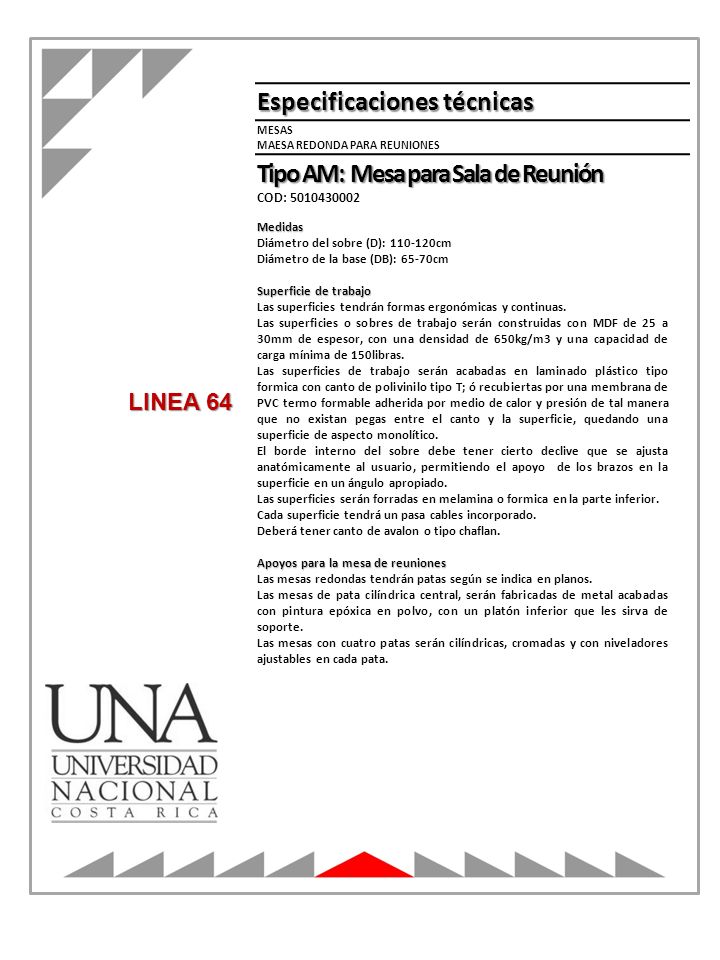

32 Especificaciones técnicas
MESAS MAESA REDONDA PARA REUNIONES Especificaciones técnicas Tipo AM: Mesa para Sala de Reunión COD: Medidas Diámetro del sobre (D): cm Diámetro de la base (DB): 65-70cm Superficie de trabajo Las superficies tendrán formas ergonómicas y continuas. Las superficies o sobres de trabajo serán construidas con MDF de 25 a 30mm de espesor, con una densidad de 650kg/m3 y una capacidad de carga mínima de 150libras. Las superficies de trabajo serán acabadas en laminado plástico tipo formica con canto de polivinilo tipo T; ó recubiertas por una membrana de PVC termo formable adherida por medio de calor y presión de tal manera que no existan pegas entre el canto y la superficie, quedando una superficie de aspecto monolítico. El borde interno del sobre debe tener cierto declive que se ajusta anatómicamente al usuario, permitiendo el apoyo de los brazos en la superficie en un ángulo apropiado. Las superficies serán forradas en melamina o formica en la parte inferior. Cada superficie tendrá un pasa cables incorporado. Deberá tener canto de avalon o tipo chaflan. Apoyos para la mesa de reuniones Las mesas redondas tendrán patas según se indica en planos. Las mesas de pata cilíndrica central, serán fabricadas de metal acabadas con pintura epóxica en polvo, con un platón inferior que les sirva de soporte. Las mesas con cuatro patas serán cilíndricas, cromadas y con niveladores ajustables en cada pata. LINEA 64

33 Tipo : Mesa para eventos plegable 1800
Catalogo de Formas Tipo : Mesa para eventos plegable 1800 COD: MESAS MESA RECTANGULAR PARA SALA DE REUNIONES LINEA 74 Generalidades Dimensiones: Largo: a 1850mm Ancho: 750mm a 780mm

34 Especificaciones técnicas
MESAS MESA RECTANGULAR PARA SALA DE REUNIONES Especificaciones técnicas Tipo: Mesa para eventos plegable COD: Medidas Largo: a 1850mm Ancho: 750mm a 780mm Superficie de trabajo El sobre de la mesa deberá ser construida en una sola pieza de polietileno de alta densidad, fuerte, ligero y durable. El color deberá ser incorporado al material, de tal manera que, no se descascare o decolore en capas. Deberá ser apta para interiores como para exteriores. Deberán ser en colores neutros o gamas de grises. Apoyos para la mesa de reuniones El marco de soporte y patas de la silla deberá se en tubo metálico redondeado, protegido o acabado con pintura epóxica en polvo, resistentes a la humedad e inclemencias del tiempo. Las patas deberán tener en la parte inferior, tapones de hule ó de plástico duro. Todo el sistema de soporte deberá ser plegable, permitiendo almacenar fácilmente la silla. LINEA 74

35 Especificaciones técnicas
MESAS MESA RECTANGULAR PARA SALA DE REUNIONES Especificaciones técnicas Tipo: Mesa para eventos plegable 750 COD: LINEA 75 Medidas Largo: 76cm Ancho: 48cm Superficie de trabajo El sobre de la mesa deberá ser construida en una sola pieza de polietileno de alta densidad, fuerte, ligero y durable. El color deberá ser incorporado al material, de tal manera que, no se descascare o decolore en capas. Deberá ser apta para interiores como para exteriores. Deberán ser en colores neutros o gamas de grises. Apoyos para la mesa de reuniones El marco de soporte y patas de la silla deberá se en tubo metálico redondeado, protegido o acabado con pintura epóxica en polvo, resistentes a la humedad e inclemencias del tiempo. Las patas deberán tener en la parte inferior, tapones de hule ó de plástico duro. Todo el sistema de soporte deberá ser plegable, permitiendo almacenar fácilmente la mesa.

36 Mesa para Sala de Espera

37 Tipo: Mesa para Sala de Espera
Catalogo de Formas Tipo: Mesa para Sala de Espera COD: MESAS MESA PARA SALA DE ESPERA LINEA 80 Generalidades Mesa cuadrada con sobre en formica o recubiertas por una membrana de PVC termo formable. Largo: 60-65cm Ancho: 60-65cm Altura: 35-40cm

38 Especificaciones técnicas
MESAS MESA PARA SALA DE ESPERA Especificaciones técnicas Tipo: Mesa para Sala de Espera COD: Generalidades La superficie será construida con MDF de 25 a 30mm de espesor, con una densidad de 650kg/m3 y una capacidad de carga mínima de 150 libras. La superficie podrá ser acabada de dos formas: En laminado plástico tipo formica con canto de polivinilo tipo T. Recubiertas por una membrana de PVC termo formable adherida por medio de calor y presión de tal manera que no existan pegas entre el canto y la superficie, quedando una superficie de aspecto monolítico. El borde interno del sobre debe tener cierto declive que se ajusta anatómicamente al usuario, permitiendo el apoyo de los brazos en la superficie en un ángulo apropiado. La superficie serán forradas en melamina o formica en la parte inferior. Las patas o soportes de la mesa serán en melamina de 17mm como mínimo, deberán llevar niveladores en la parte inferior. Las dimensiones de la mesa serán: Largo: 60-65cm Ancho: 60-65cm Altura: 35-40cm LINEA 80

39 Complementos para Mobiliario
Se presenta una lista de accesorios que pueden ser adaptados a algunos de los muebles presentes en el catalogo. Nota: también se utilizara el código para las UND.ESPECIALIZADA. COMPLEMENTO PARA MOBILIARIO

40 Porta CPU

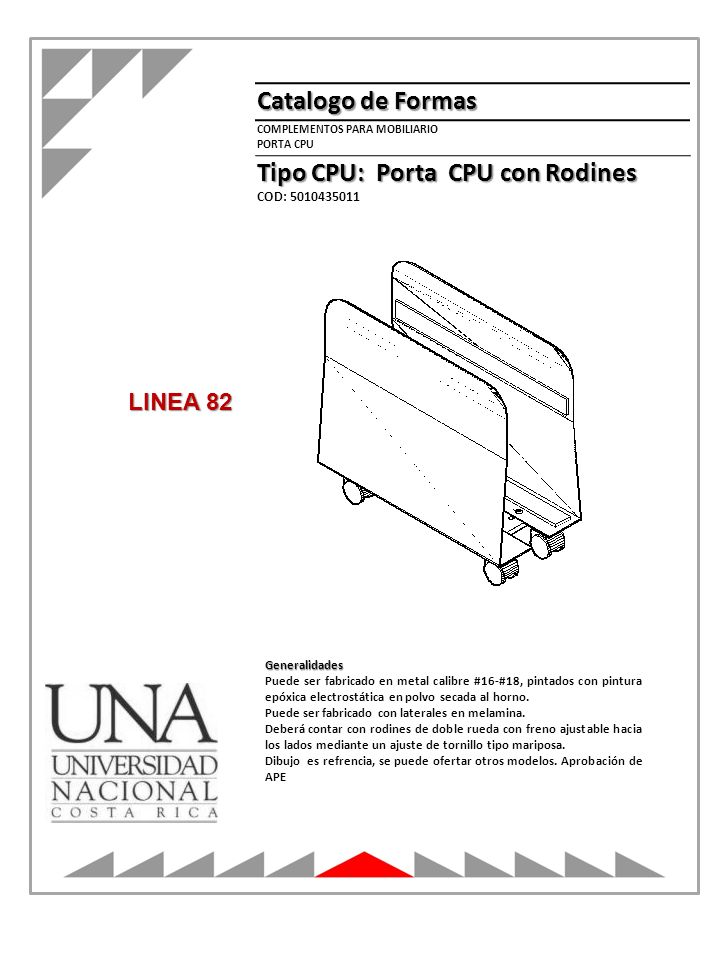

41 Tipo CPU: Porta CPU con Rodines
Catalogo de Formas Tipo CPU: Porta CPU con Rodines COD: COMPLEMENTOS PARA MOBILIARIO PORTA CPU LINEA 82 Generalidades Puede ser fabricado en metal calibre #16-#18, pintados con pintura epóxica electrostática en polvo secada al horno. Puede ser fabricado con laterales en melamina. Deberá contar con rodines de doble rueda con freno ajustable hacia los lados mediante un ajuste de tornillo tipo mariposa. Dibujo es refrencia, se puede ofertar otros modelos. Aprobación de APE

42 Porta Teclado

43 Catalogo de Formas Tipo : Porta Teclado LINEA 83 COD: 5010435016
COMPLEMENTOS PARA MOBILIARIO PORTATECLADO LINEA 83 Generalidades Los soportes para teclados serán fabricados en madera aglomerada de 16mm a 20 mm. Deberán estar recubiertos en melamina por ambos lados. Poseerán las esquinas redondeadas. Los bordes serán recubiertos en polivinilo tipo T o PVC. Todos los porta teclado deberán tener espacio suficiente para colocar teclado y porta mouse al mismo nivel. Se anclara al sobre mediante un sistema deslizable por medio de rieles metálicos de alta calidad con acabados en pintura epóxica, además deberán poseer un seguro o freno retráctil para seguridad del usuario y del equipo.

44 Tipo: Porta Teclado ergonómico 1
Catalogo de Formas Tipo: Porta Teclado ergonómico 1 COD: COMPLEMENTOS PARA MOBILIARIO PORTATECLADO LINEA 84 Imagen de carácter ilustrativo Generalidades Soporte para teclado conformado por un tablero de madera aglomerada con acabado en lámina plastificada con bordes de uretano, se adapta a cualquier superficie por medio de una base de metal con acabado en pintura electróstatica, que se atornilla y luego él porta teclado se empotra, este contará con un sistema de rieles (Compuesto de balineras) para su fácil desplazamiento. Cuenta con un mecanismo que permite que el mismo se pueda desplazar hacia adelante y hacia atrás y de un lado a otro, según el ángulo requerido para mayor comodidad. Su diseño ergonómico permite colocar tanto el teclado como el mouse a la misma altura, ya que se puede colocar el mouse ya sea la derecha o al izquierda, trae incorporado un descanza-muñecas en uretano blando, lo que aporta confort al usuario pues permite una posición natural de la colocación manos.

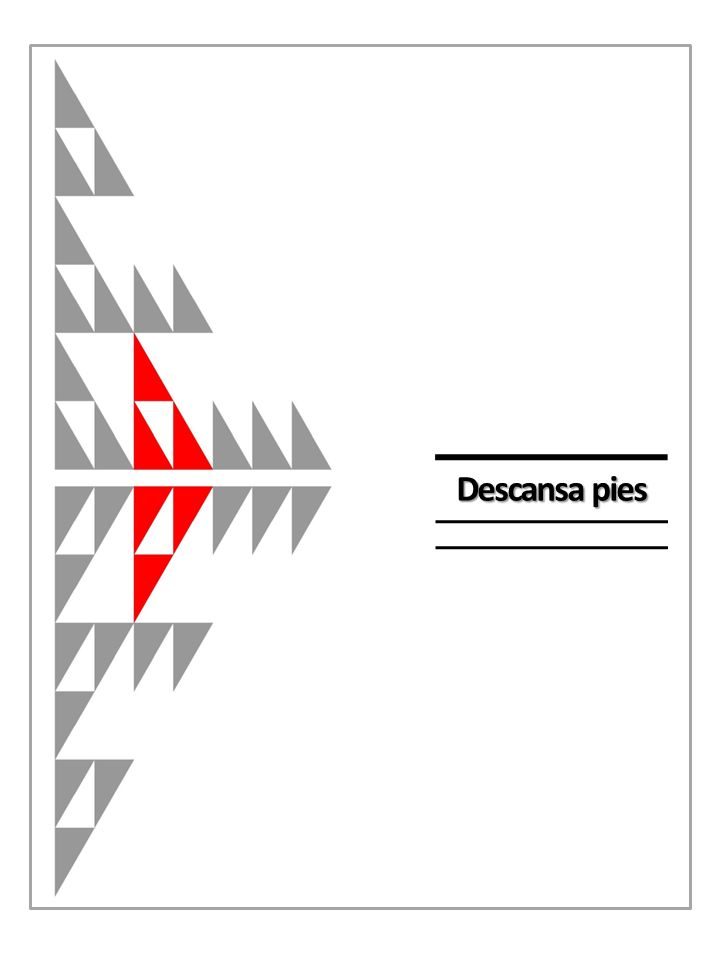

45 Descansa pies

46 Catalogo de Formas Tipo : Descansa Pies LINEA 85
COD: COMPLEMENTOS PARA MOBILIARIO DESCANSAPIES Fotografías con carácter ilustrativo LINEA 85 Generalidades Base metálica de Soporte: en estructura metálica de 5mm a 6mm de espesor los (costados) con marco interno ajustable por irregularidades del piso. Cuenta con tapones antideslizantes de hule en 4 puntos. Ajuste de base: el marco metálico interno es ajustable con sistema manual giratorio. Bandeja de descanso: cuenta con bandeja de descanso en madera de 31cm*41cm*2cm con 3 bandas antideslizantes de hule. La bandeja puede ser desmontable manualmente. Rodines deslizables: la bandeja debe contar con 4 rodines o guías (2 de cada lado). Estos deben tener un ajuste perfecto con el marco y la base metálica, de manera que permita el movimiento libre de la bandeja de descanso sobre la base metálica, obteniendo diferentes posiciones para los pies

47 Modulo Bajo

48 Catalogo de Formas Tipo ART2: Modulo Bajo LINEA 86
COD: COMPLEMENTOS PARA MOBILIARIO MODULO BAJO LINEA 86 Generalidades La carcasa deberá estar forrada en melamina por ambos lados, color gris carbón. El grosor de las paredes deberá ser de 16-20mm. Las piezas deberán estar unidas entre sí por tacos de madera. Tendrá frentes de gaveta en acabado de membrana termo formada de P.V.C o en plástico laminado tipo formica, según la estación que complemente. Contará con gaveta archivo, una para papelería y una organizadora de lápiz. En su base, deberá tener dos rodines en la parte trasera y dos niveladores en la parte delantera. Deberá tener llavín de cierre central, con llave al frente de las gavetas. No se recibirán con llavines laterales. Con 2 rodines y 2 niveladores. El frente de la gaveta podrá ser en plástico termo formable resistente u otras opciones aprobadas previamente por APE. Medidas Altura: 55-60cm según escritorio, fondo: 52-55cm, ancho: 43-45cm Margen de tolerancia +/- 2cm

49 Carrito metálico

50 Tipo: Carrito metálico para libros
Catalogo de Formas Tipo: Carrito metálico para libros Código: COMPLEMENTOS PARA MOBILIARIO CARRITO METALICO 30 20 60 LINEA 87 Generalidades Carrito especial para trasladar libros. Deberá contar con dos cajones fabricados en lámina calibre #22 de estructura tubular metálica cuadrada de1” y 1.2mm de espesor. El sistema de fijación será mediante soldadura continua, de manera que sean uniones firmes y resistentes al peso de los libros. Todo el carrito será metálico y se esmaltado secado al ahorno a altas temperaturas color gris, con agarradera en metal. Deberá tener rodines omnidireccionales y fuertes. Medidas Altura: 92.5cm Fondo: 30cm (interno) Frente: 60cm (interno) Margen de tolerancia +-2cm

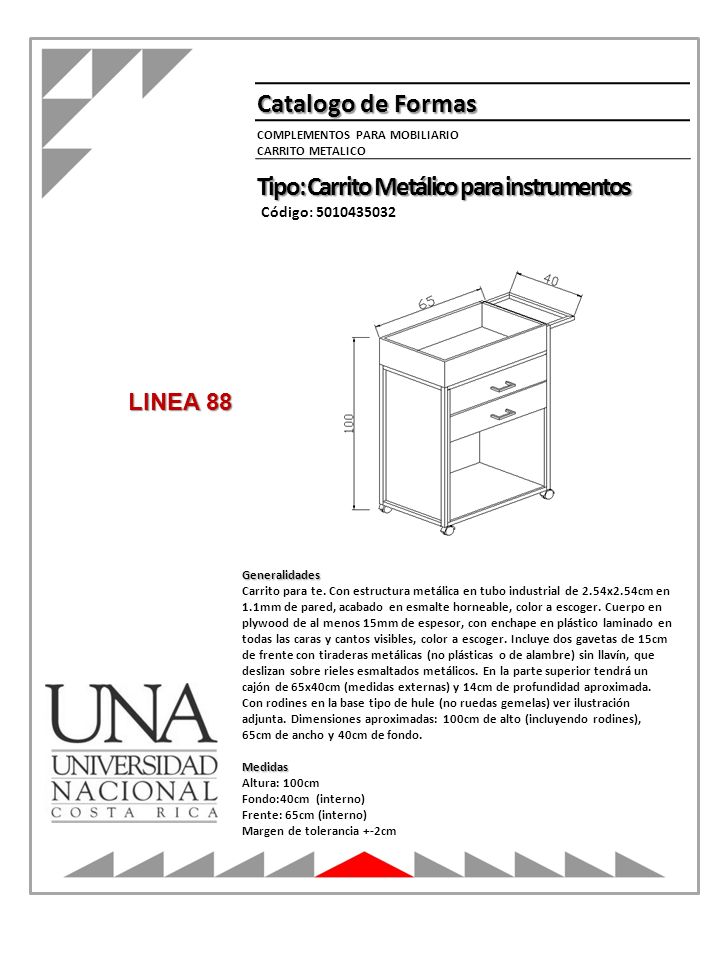

51 Tipo: Carrito Metálico para instrumentos
Catalogo de Formas Tipo: Carrito Metálico para instrumentos Código: COMPLEMENTOS PARA MOBILIARIO CARRITO METALICO LINEA 88 Generalidades Carrito para te. Con estructura metálica en tubo industrial de 2.54x2.54cm en 1.1mm de pared, acabado en esmalte horneable, color a escoger. Cuerpo en plywood de al menos 15mm de espesor, con enchape en plástico laminado en todas las caras y cantos visibles, color a escoger. Incluye dos gavetas de 15cm de frente con tiraderas metálicas (no plásticas o de alambre) sin llavín, que deslizan sobre rieles esmaltados metálicos. En la parte superior tendrá un cajón de 65x40cm (medidas externas) y 14cm de profundidad aproximada. Con rodines en la base tipo de hule (no ruedas gemelas) ver ilustración adjunta. Dimensiones aproximadas: 100cm de alto (incluyendo rodines), 65cm de ancho y 40cm de fondo. Medidas Altura: 100cm Fondo:40cm (interno) Frente: 65cm (interno) Margen de tolerancia +-2cm

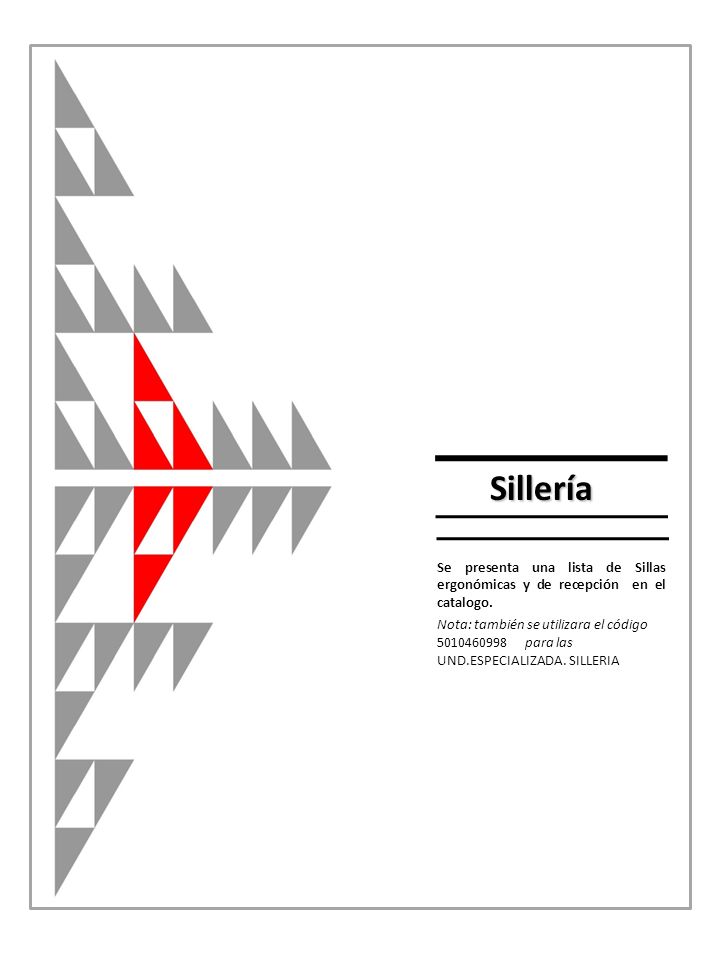

52 Se presenta una lista de Sillas ergonómicas y de recepción en el catalogo.
Sillería Nota: también se utilizara el código para las UND.ESPECIALIZADA. SILLERIA

53 Sillas de Espera

54 Tipo : Silla de Espera Plástica Sin Brazos
SILLERIA SILLAS DE ESPERA Catalogo de Formas Tipo : Silla de Espera Plástica Sin Brazos Código LINEA 96 Fotografía de carácter ilustrativo Generalidades Respaldo ergonómico, ancho 46-50cm y ancho 34-39cm. Asiento, profundidad 40-45cm y ancho 49-54cm. Constara de 4 patas, estructura metálica con accesorios integrados para anclar como butaca. Color vino.

55 Especificaciones técnicas
SILLERIA SILLA DE ESPERA Especificaciones técnicas Tipo: Silla de Espera Plástica sin Brazos Código Generalidades Respaldo El respaldo deberá ser ergonómico. Medidas aproximadas: ancho= cm, alto cm. Asiento Medidas aproximadas: profundidad cm., ancho cm. Base fija La base será de cuatro patas con estructura metálica con tubo elíptico o redondeado color negro. La estructura deberá ser tratada con anticorrosivos pintada con pintura epóxica ( en polvo ). Deberá contar con tacos de hule en las patas. REQUISITO INSUBSANABLE: DEBERA CONTAR CON UN ACCESORIO INTEGRADO A LA ESTRUCTURA DE LA SILLA, MACHO-HEMBRA O SIMILAR, PARA ANCLARLAS ENTRE SÍ COMO UNA BUTACA (SIN NECESITAR HERRAMIENTAS)Y ADEMÁS DEBEN SER APILABLES. NO SE ACEPTARAN SILLAS CON ESTAS PIEZAS INDEPENDIENTES. LINEA 96

56 Tipo: Silla de Espera Tapizada sin Brazos
SILLERIA SILLAS DE ESPERA Catalogo de Formas Tipo: Silla de Espera Tapizada sin Brazos COD: Fotografía de carácter ilustrativo Generalidades Respaldo ergonómico, ancho 46cm y alto 34cm, y tapizado en tela. Asiento profundidad 40cm y ancho de 49cm. Consta de 4 patas, estructura metálica y con accesorios integrados para anclar como butaca. La espuma será moldeada con 4cm de espesor. Color vino. LINEA 97

57 Especificaciones técnicas
SILLERIA SILLA DE ESPERA Especificaciones técnicas Generalidades Respaldo El respaldo deberá tener forma ergonómica, la espuma debe ser moldeada. Medidas aproximadas: ancho= 46cm, alto 34 cm. El respaldo deberá ser tapizado en tela, espesor de la espuma 4 cm. aproximadamente. Asiento Medidas aproximadas: profundidad 40 cm., ancho 49 cm. El espesor de la espuma deberá ser de 4 cm. aproximadamente. Base fija La base será de cuatro patas con estructura metálica con tubo redondeado o elíptico color negro. La estructura deberá ser tratada con anticorrosivos pintada con pintura epóxica (en polvo). Deberá contar con tacos de hule en las patas. REQUISITO INSUBSANABLE: DEBERA CONTAR CON UN ACCESORIO INTEGRADO A LA ESTRUCTURA DE LA SILLA, MACHO-HEMBRA O SIMILAR, PARA ANCLARLAS ENTRE SÍ COMO UNA BUTACA (SIN NECESITAR HERRAMIENTAS) Y ADEMÁS DEBEN SER APILABLES. NO SE ACEPTARAN SILLAS CON ESTAS PIEZAS INDEPENDIENTES. La espuma deberá ser de alta densidad cortada. La silla deberá ser tapizada con tela retardante al fuego. Tanto el respaldo como el asiento tendrán carcasa plástica para una mejor protección. Tipo: Silla de Espera Tapizada sin Brazos COD: LINEA 97

58 Tipo: Silla de Espera Tapizada con Brazos
Catalogo de Formas Tipo: Silla de Espera Tapizada con Brazos COD: SILLERIA SILLAS DE ESPERA LINEA 98 Fotografía de carácter ilustrativo Generalidades Respaldo ergonómico, ancho 46cm y alto 34cm, y tapizado en tela. Asiento profundidad 40cm y ancho de 49cm. Consta de 4 patas, brazos en plástico extra duro, estructura metálica y con accesorios para anclar como butaca. La espuma será moldeada con 4cm de espesor. Color vino.

59 Especificaciones técnicas
SILLERIA SILLA DE ESPERA Tipo: Silla de Espera Tapizada con Brazos COD: Generalidades Respaldo El respaldo deberá tener forma ergonómica, la espuma debe ser moldeada. Medidas aproximadas: ancho= 46cm, alto 34 cm. El respaldo deberá ser tapizado en tela, espesor de la espuma 4 cm. aproximadamente. Asiento Medidas aproximadas: profundidad 40 cm., ancho 49 cm. El espesor de la espuma deberá ser de 4 cm. aproximadamente. Base La base será de cuatro patas con estructura metálica con tubo redondeado o elíptico color negro. La estructura deberá ser tratada con anticorrosivos pintada con pintura epóxica (en polvo). Deberá contar con tacos de hule en las patas. REQUISITO INSUBSANABLE: DEBERA CONTAR CON UN ACCESORIO INTEGRADO A LA ESTRUCTURA DE LA SILLA, MACHO-HEMBRA O SIMILAR, PARA ANCLARLAS ENTRE SÍ COMO UNA BUTACA (SIN NECESITAR HERRAMIENTAS) Y ADEMÁS DEBEN SER APILABLES. NO SE ACEPTARAN SILLAS CON ESTAS PIEZAS INDEPENDIENTES. La espuma deberá ser de alta densidad cortada. La silla deberá ser tapizada con tela retardante al fuego Tanto el respaldo como el asiento tendrán carcasa plástica para una mejor protección. Esta silla deberá tener brazos en plástico extra duro 100% de primera calidad. LINEA 98

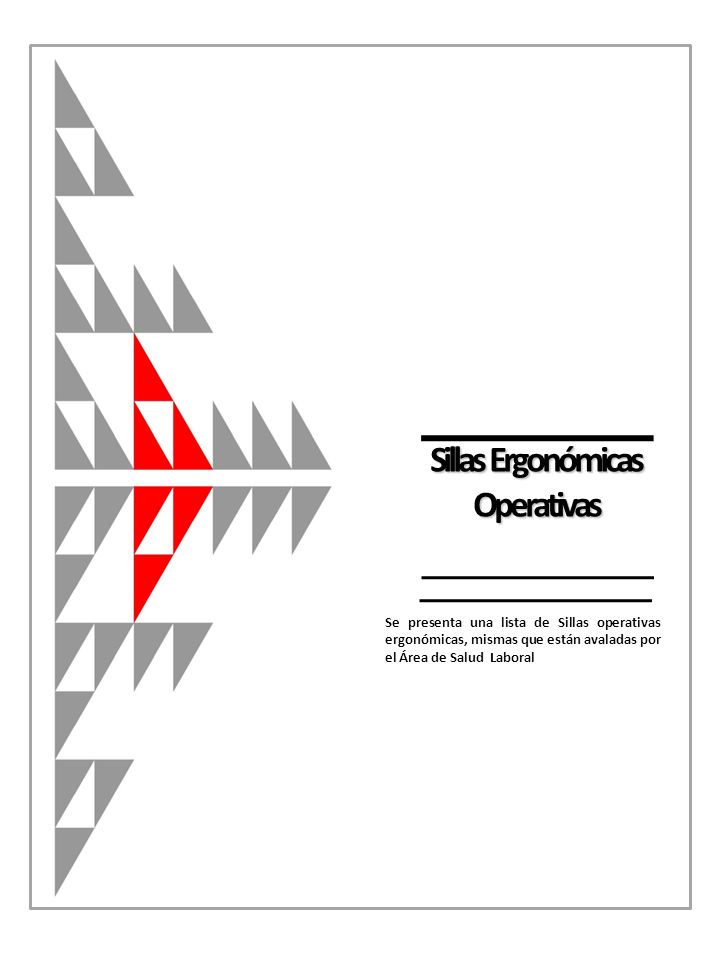

60 Sillas Ergonómicas Operativas
Se presenta una lista de Sillas operativas ergonómicas, mismas que están avaladas por el Área de Salud Laboral

61 Especificaciones técnicas
Tipo: Operativa ergonómica sin brazos COD: SILLERIA SILLAS ERGONOMICAS OPERATIVAS LINEA 99 Generalidades Respaldo ergonómico. Ancho 40-48cm parte mas ancha y 30-38cm en la parte mas angosta. Altura 42-53cm. Sistema reclinable. Asiento de profundidad, 44-50cm de ancho, altura mínima 40-45cm y 50-62cm máxima. Sistema ajustable en asiento y respaldo. Color vino Fotografía con carácter ilustrativos Generalidades Ergonómicas reclinable. Consta de una base de 5 aspas de metal cromado, con alma de acero, montada sobre rodines de 50 mm plásticos, asiento y respaldo en espuma de poliuretano de alta densidad, moldeados en forma anatómica, tapizados en damasco de primera calidad y en material lavable. El asiento permite al operador(a) una postura estable y confortable durante el período de tiempo necesario para la realización de su actividad laboral. El diseño del asiento tiene un espacio de altura regulable. El respaldo es ligeramente convexo para un buen apoyo de la zona lumbar. Debe regularse hacia atrás en un sistema de palanca para cubrir la necesidad de adoptar diferentes grados de inclinación e incluso hacia arriba o hacia abajo por medio de una tuerca. El respaldo mide entre 20 a 30 cms. Todos los mecanismos de ajuste deben accionarse desde la posición de sentado Altura ajustable por medio de pistón con sistema de gas accionado por manija (palanca) bajo el asiento. Sin descansabrazos, pero con la posibilidad de unirle brazos ajustables en altura y ancho. Respaldo con carcasa plástica

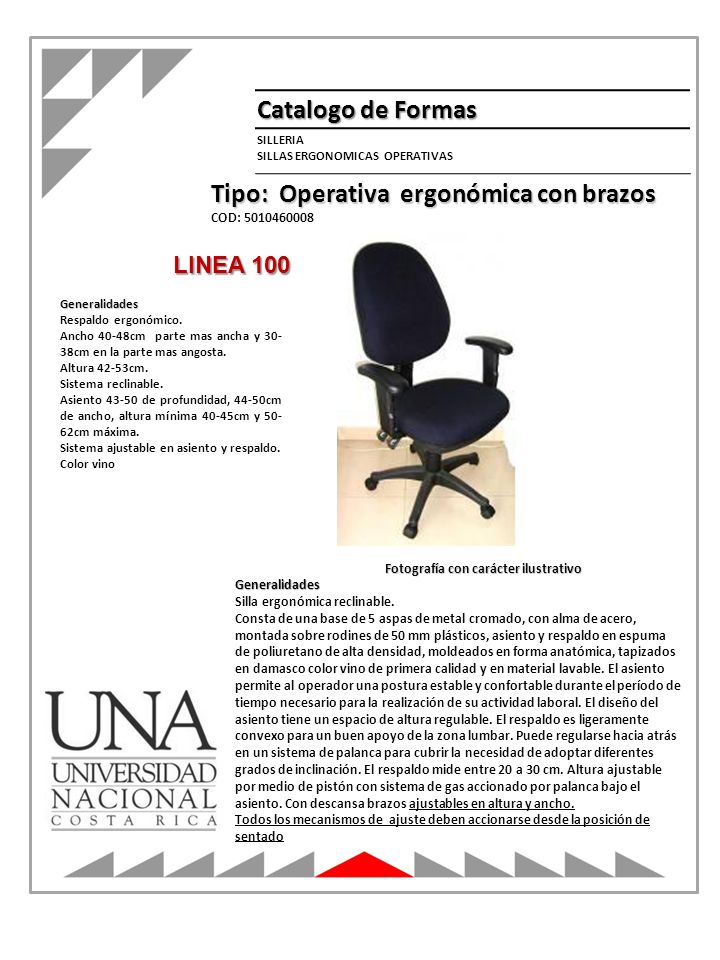

62 Tipo: Operativa ergonómica con brazos
Catalogo de Formas Tipo: Operativa ergonómica con brazos COD: SILLERIA SILLAS ERGONOMICAS OPERATIVAS LINEA 100 Generalidades Respaldo ergonómico. Ancho 40-48cm parte mas ancha y 30-38cm en la parte mas angosta. Altura 42-53cm. Sistema reclinable. Asiento de profundidad, 44-50cm de ancho, altura mínima 40-45cm y 50-62cm máxima. Sistema ajustable en asiento y respaldo. Color vino Fotografía con carácter ilustrativo Generalidades Silla ergonómica reclinable. Consta de una base de 5 aspas de metal cromado, con alma de acero, montada sobre rodines de 50 mm plásticos, asiento y respaldo en espuma de poliuretano de alta densidad, moldeados en forma anatómica, tapizados en damasco color vino de primera calidad y en material lavable. El asiento permite al operador una postura estable y confortable durante el período de tiempo necesario para la realización de su actividad laboral. El diseño del asiento tiene un espacio de altura regulable. El respaldo es ligeramente convexo para un buen apoyo de la zona lumbar. Puede regularse hacia atrás en un sistema de palanca para cubrir la necesidad de adoptar diferentes grados de inclinación. El respaldo mide entre 20 a 30 cm. Altura ajustable por medio de pistón con sistema de gas accionado por palanca bajo el asiento. Con descansa brazos ajustables en altura y ancho. Todos los mecanismos de ajuste deben accionarse desde la posición de sentado

63 Tipo: Operativa para cajero sin brazos
Catalogo de Formas Tipo: Operativa para cajero sin brazos COD: SILLERIA SILLAS ERGONOMICAS OPERATIVAS LINEA 101 Fotografía con carácter ilustrativos Generalidades Respaldo ergonómico. Ancho 40-48cm parte mas ancha y 30-38cm en la parte mas angosta. Altura 40-44cm. Sistema reclinable. Asiento de profundidad, 44-47cm de ancho, altura mínima 40-44cm y 80cm máxima o ajustable. Ajustable de altura mediante sistema de pistón. Color vino.

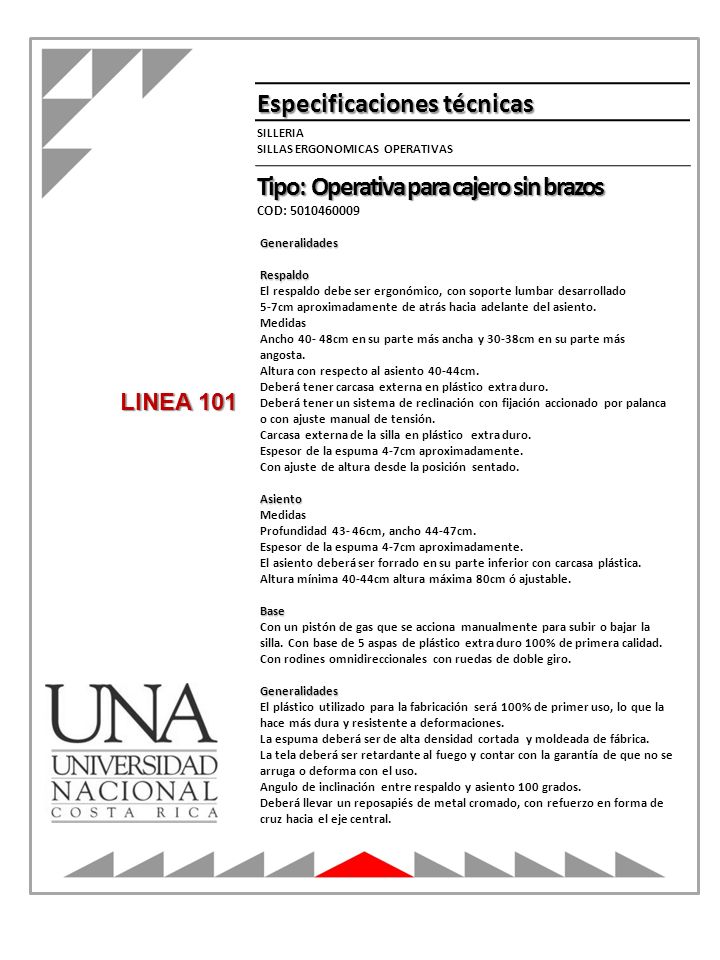

64 Especificaciones técnicas
SILLERIA SILLAS ERGONOMICAS OPERATIVAS Tipo: Operativa para cajero sin brazos COD: Generalidades Respaldo El respaldo debe ser ergonómico, con soporte lumbar desarrollado 5-7cm aproximadamente de atrás hacia adelante del asiento. Medidas Ancho cm en su parte más ancha y 30-38cm en su parte más angosta. Altura con respecto al asiento 40-44cm. Deberá tener carcasa externa en plástico extra duro. Deberá tener un sistema de reclinación con fijación accionado por palanca o con ajuste manual de tensión. Carcasa externa de la silla en plástico extra duro. Espesor de la espuma 4-7cm aproximadamente. Con ajuste de altura desde la posición sentado. Asiento Profundidad cm, ancho 44-47cm. El asiento deberá ser forrado en su parte inferior con carcasa plástica. Altura mínima 40-44cm altura máxima 80cm ó ajustable. Base Con un pistón de gas que se acciona manualmente para subir o bajar la silla. Con base de 5 aspas de plástico extra duro 100% de primera calidad. Con rodines omnidireccionales con ruedas de doble giro. El plástico utilizado para la fabricación será 100% de primer uso, lo que la hace más dura y resistente a deformaciones. La espuma deberá ser de alta densidad cortada y moldeada de fábrica. La tela deberá ser retardante al fuego y contar con la garantía de que no se arruga o deforma con el uso. Angulo de inclinación entre respaldo y asiento 100 grados. Deberá llevar un reposapiés de metal cromado, con refuerzo en forma de cruz hacia el eje central. LINEA 101

65 Silla para Jefatura

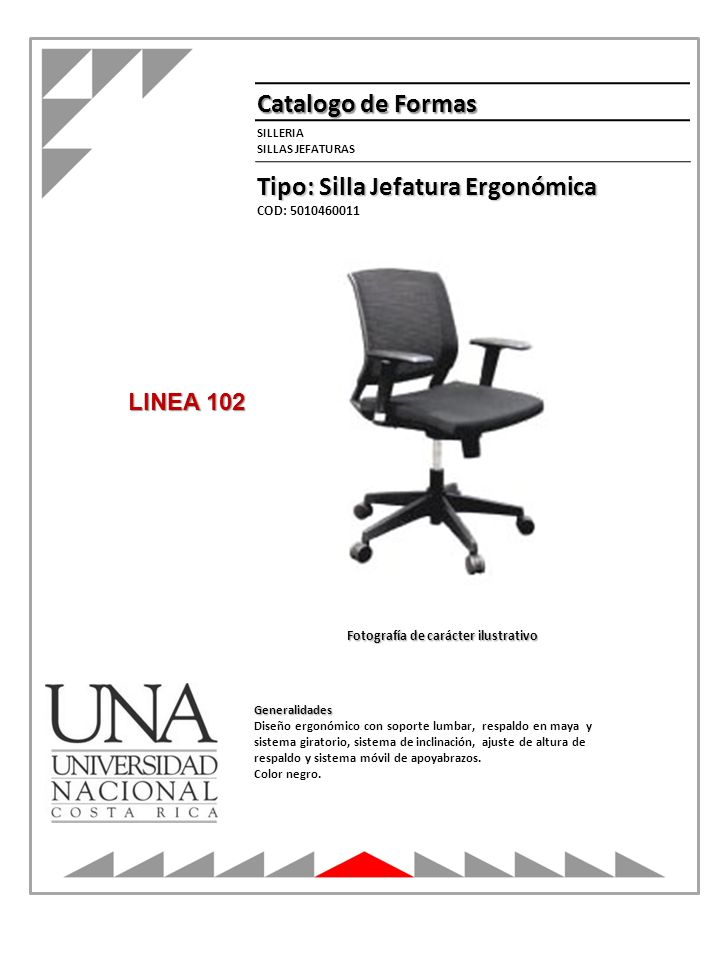

66 Tipo: Silla Jefatura Ergonómica
Catalogo de Formas Tipo: Silla Jefatura Ergonómica COD: SILLERIA SILLAS JEFATURAS LINEA 102 Fotografía de carácter ilustrativo Generalidades Diseño ergonómico con soporte lumbar, respaldo en maya y sistema giratorio, sistema de inclinación, ajuste de altura de respaldo y sistema móvil de apoyabrazos. Color negro.

67 Catalogo de Formas Tipo: Respaldo medio LINEA 102 SILLERIA
COD: SILLERIA SILLAS JEFATURAS Generalidades Un diseño ergonómico, respaldo de maya. Silla giratoria. El sistema de inclinación sincronizada ayuda a los usuarios a mantener una postura de trabajo confortable . Angulo ajustable de acuerdo a la forma del cuerpo del usuario y la postura. La ergonomía brinda soporte lumbar y ajuste en la altura del respaldo, puede ser fácilmente ajustado desde la posición sentado de acuerdo al usuario y forma del cuerpo. La posición de los apoyabrazos pueden ser fácilmente controlados por el empuje de un botón. Su base estructural consta de 5 aspas con rodines dobles. La altura del asiento es ajustable , activado por una palanca ubicada en la parte inferior del mismo. LINEA 102

68 Tipo : Silla Plástica plegable
SILLERIA MOVIL COMEDOR/ SODA Catalogo de Formas Tipo : Silla Plástica plegable COD: LINEA 104 Fotografía de carácter ilustrativo Generalidades Dimensiones: Asiento: 445mm a 500mm Altura del Respaldo: 900mm a 930mm Color neutros o escalas de grises. Plegable de fácil almacenamiento

69 Especificaciones técnicas
SILLERIA MOVIL SODA / COMEDOR Especificaciones técnicas Tipo : Silla Plástica Plegable COD: Asiento y Respaldo: Deberán ser construida en polietileno de alta densidad, fuerte, ligero y durable; con diseño ergonómico. El color deberá ser incorporado al material, de tal manera que, no se descascare o decolore en capas. Deberá ser apta para interiores como para exteriores. Estructura: El marco de soporte y patas de la mesa deberá se en tubo metálico redondeado, protegido o acabado con pintura epóxica en polvo, resistentes a la humedad e inclemencias del tiempo. Las patas deberán tener en la parte inferior, tapones de hule ó de plástico duro. Todo el sistema de soporte deberá ser plegable, permitiendo almacenar fácilmente la mesa. Deberán ser en colores neutros o gamas de grises. Dimensiones: Asiento: 445mm a 500mm Altura del Respaldo: 900mm a 930mm LINEA 104

70 Bancos

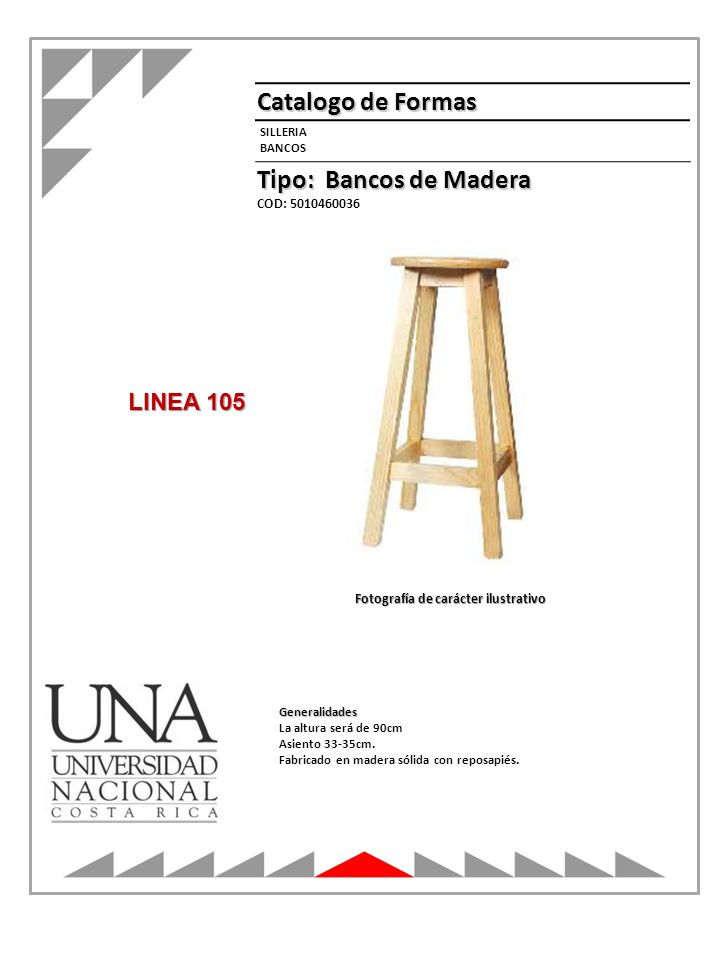

71 Catalogo de Formas Tipo: Bancos de Madera LINEA 105 SILLERIA BANCOS
COD: LINEA 105 Fotografía de carácter ilustrativo Generalidades La altura será de 90cm Asiento 33-35cm. Fabricado en madera sólida con reposapiés.

72 Especificaciones técnicas
SILLERIA BANCOS Especificaciones técnicas Tipo : Bancos de Madera COD: Generalidades El banco deberá ser fabricado de madera sólida, con ensambles de caja y espiga.  Las patas deben estar unidas por travesaños ubicados entre 15 y 20cm a partir del suelo, cuya función es estructural, y de reposapiés, y en la parte superior, para colocar el asiento.  La altura de los bancos será de 90cm, y el diámetro del asiento debe estar entre los 33-35cm. La madera deberá ser tratada contra insectos, sellada y barnizada naturalmente. NO se deberá usar madera de Pino ni Ciprés. LINEA 105

73 Tipo: Bancos de Acero inoxidable giratorio
SILLERIA BANCOS Catalogo de Formas Tipo: Bancos de Acero inoxidable giratorio COD: LINEA 106 Fotografía de carácter ilustrativo Generalidades Pistón hidráulico su altura máxima es de 80cm y la mínima 65cm SNPT. Palanca de accionamiento. Reposa pies. Asiento en acero inoxidable 40cm de diámetro. Tacos de hule en las patas. Fabricado en tubo cromado de 2.5cm de diámetro.
