1 1 Seguridad Operativa Marzo 2013 Reunión Mensual de Operaciones Panamá, 24 de abril de 2013

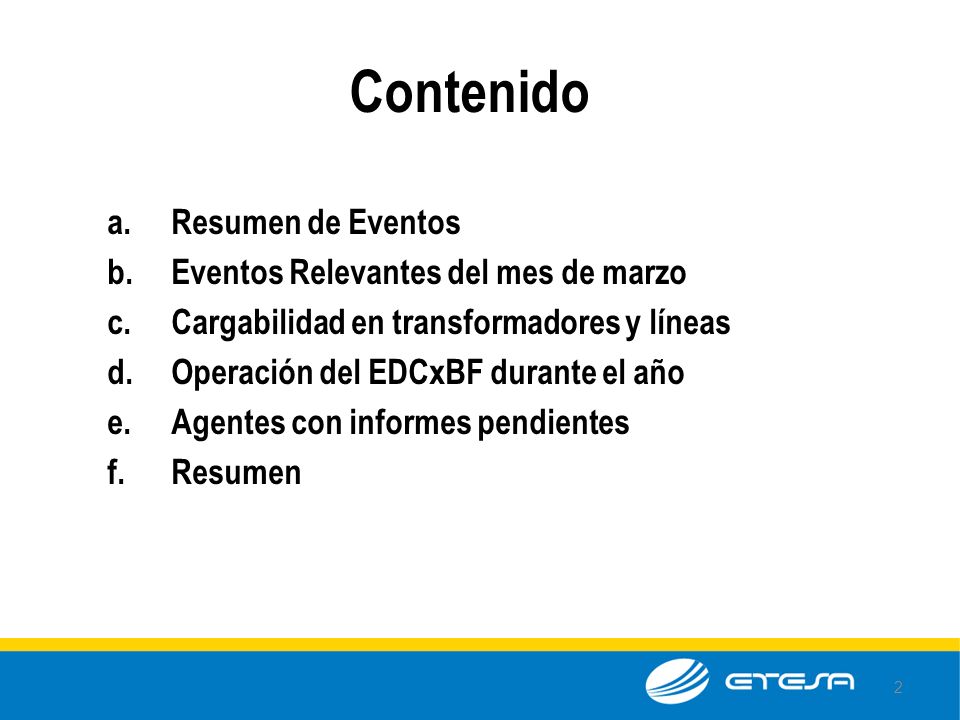

2 Contenido 2 a.Resumen de Eventos b.Eventos Relevantes del mes de marzo c.Cargabilidad en transformadores y líneas d.Operación del EDCxBF durante el año e.Agentes con informes pendientes f. Resumen

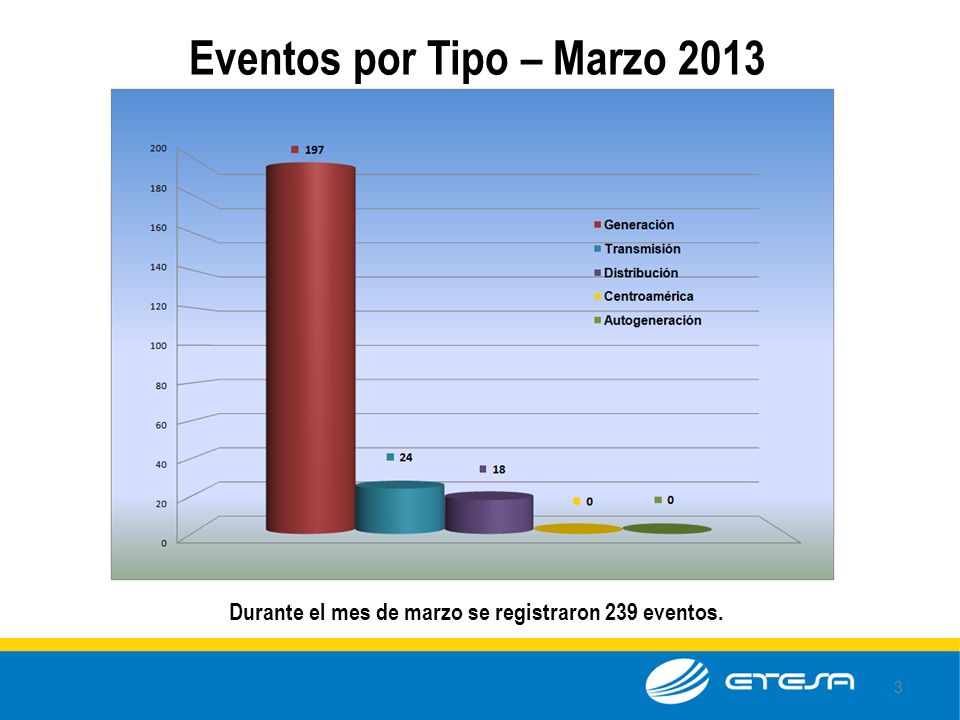

3 Eventos por Tipo – Marzo 2013 3 Durante el mes de marzo se registraron 239 eventos.

4 Eventos por Origen 4 El Agente con más eventos registrados fue Paso Ancho Hydro Power con cuarenta y cuatro (44) eventos.

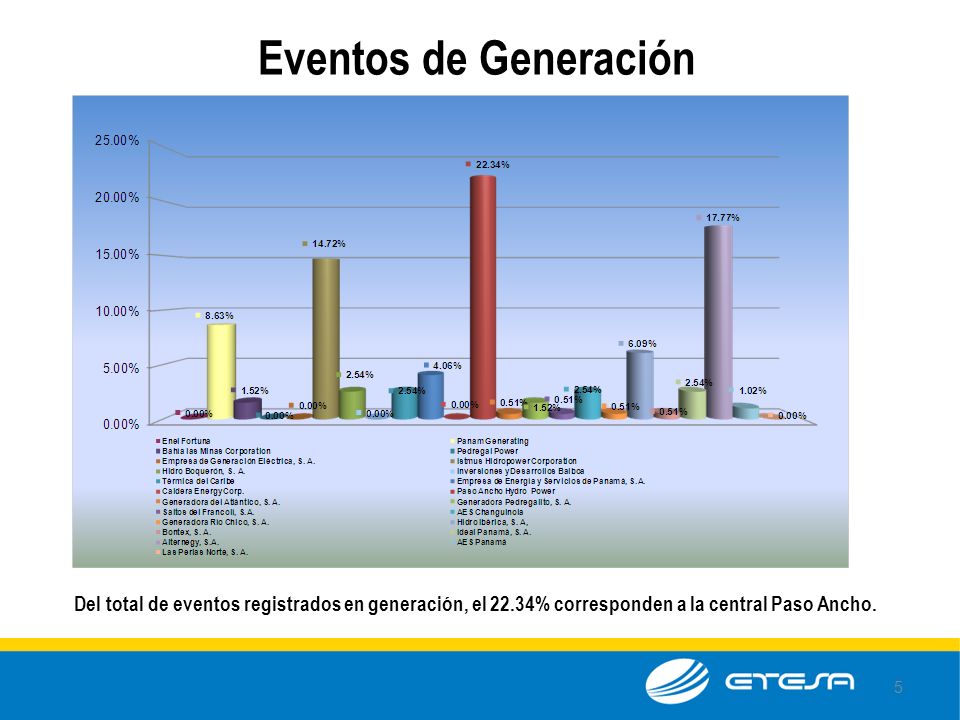

5 Eventos de Generación 5 Del total de eventos registrados en generación, el 22.34% corresponden a la central Paso Ancho.

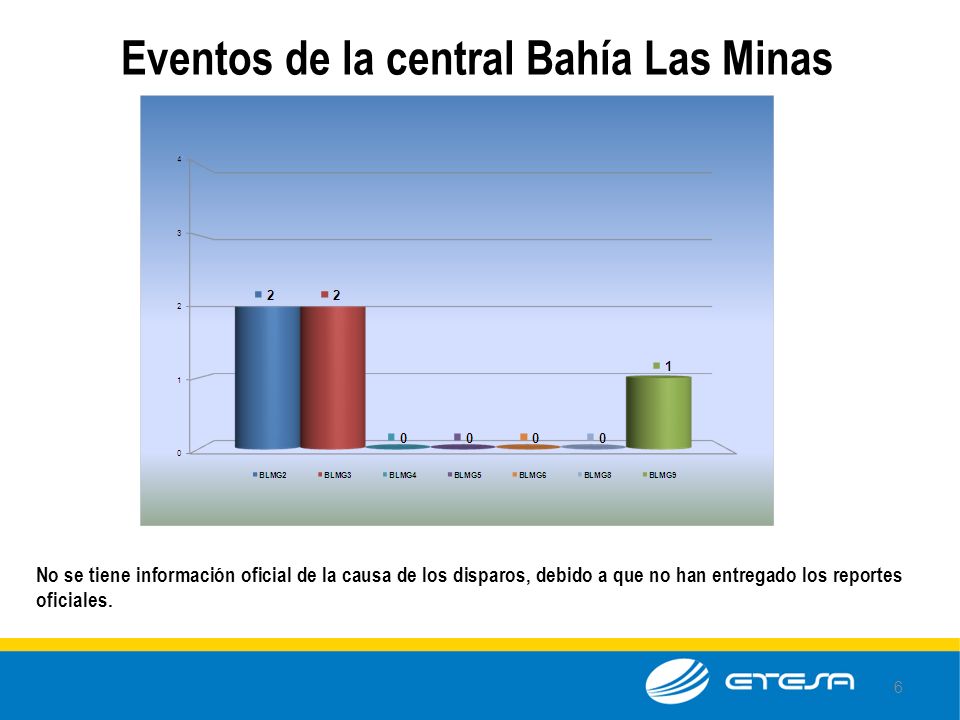

6 Eventos de la central Bahía Las Minas 6 No se tiene información oficial de la causa de los disparos, debido a que no han entregado los reportes oficiales.

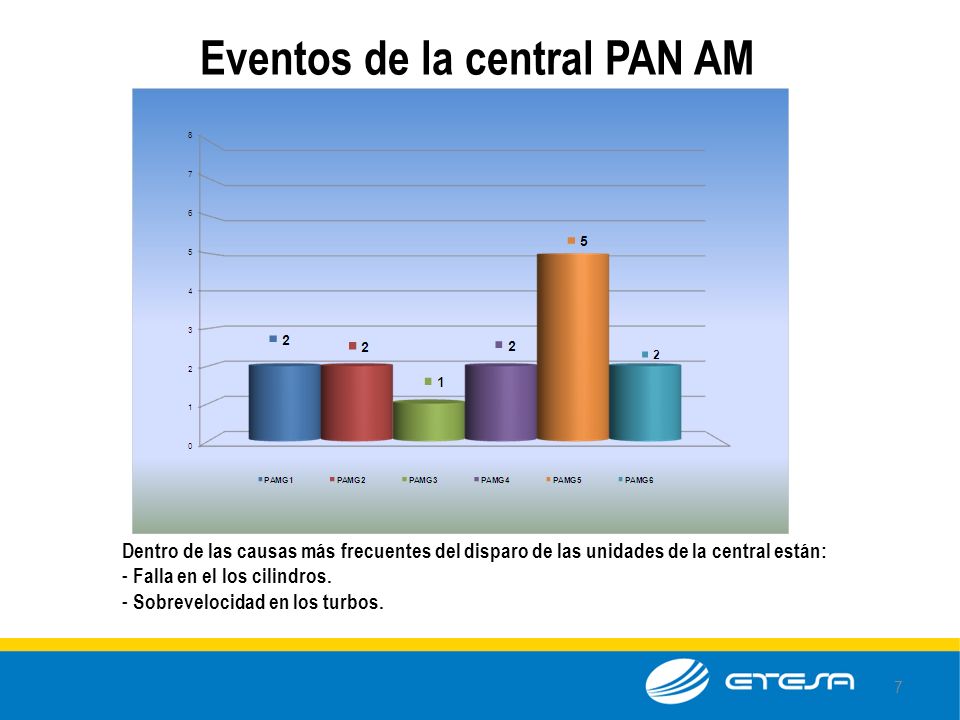

7 Eventos de la central PAN AM 7 Dentro de las causas más frecuentes del disparo de las unidades de la central están: - Falla en el los cilindros. - Sobrevelocidad en los turbos.

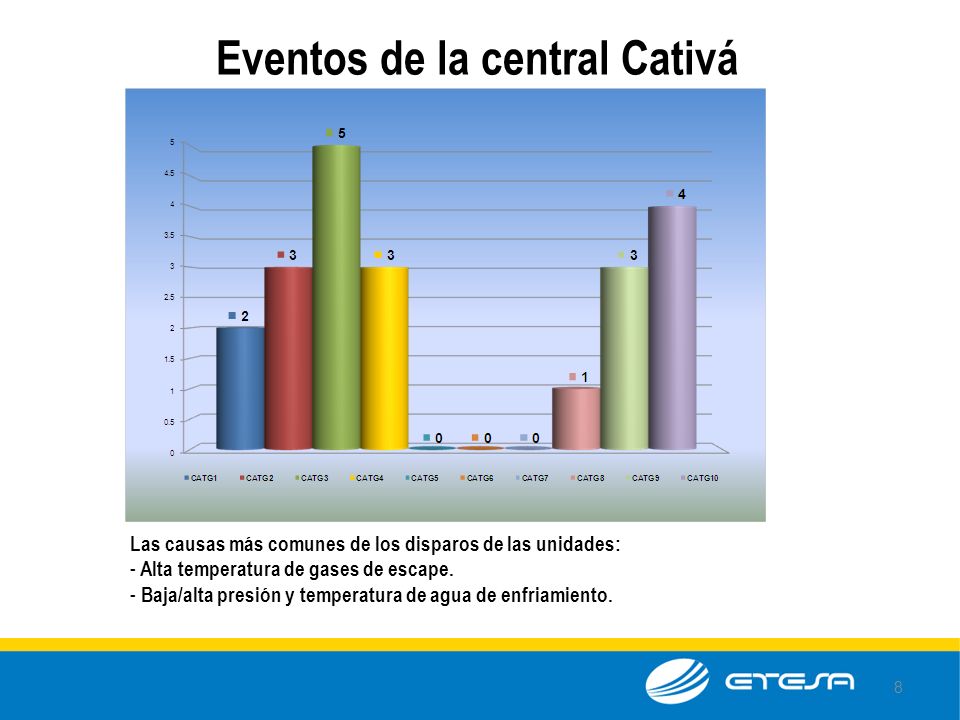

8 Eventos de la central Cativá 8 Las causas más comunes de los disparos de las unidades: - Alta temperatura de gases de escape. - Baja/alta presión y temperatura de agua de enfriamiento.

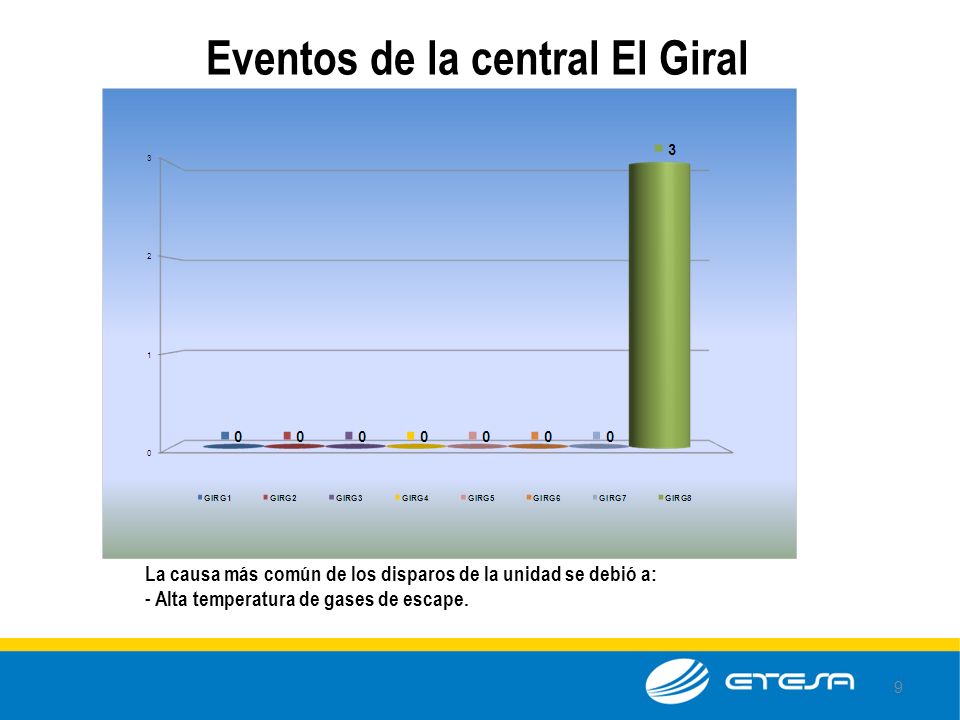

9 Eventos de la central El Giral 9 La causa más común de los disparos de la unidad se debió a: - Alta temperatura de gases de escape.

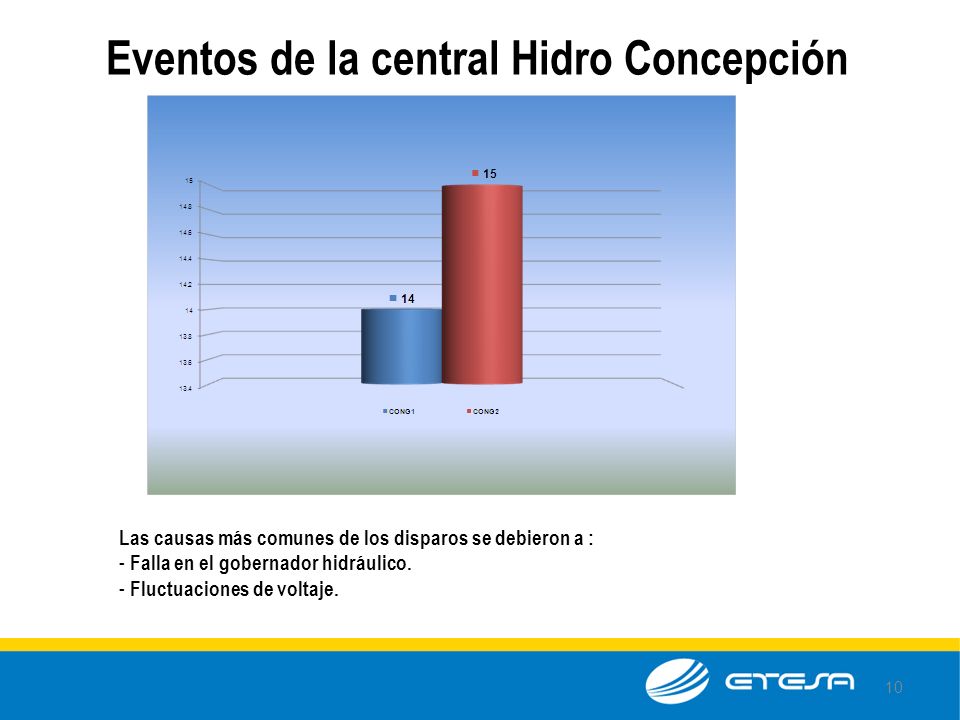

10 Eventos de la central Hidro Concepción 10 Las causas más comunes de los disparos se debieron a : - Falla en el gobernador hidráulico. - Fluctuaciones de voltaje.

11 Eventos de la central RP-490 11 La causa más común de los disparos se debió a: - Perturbaciones en la red.

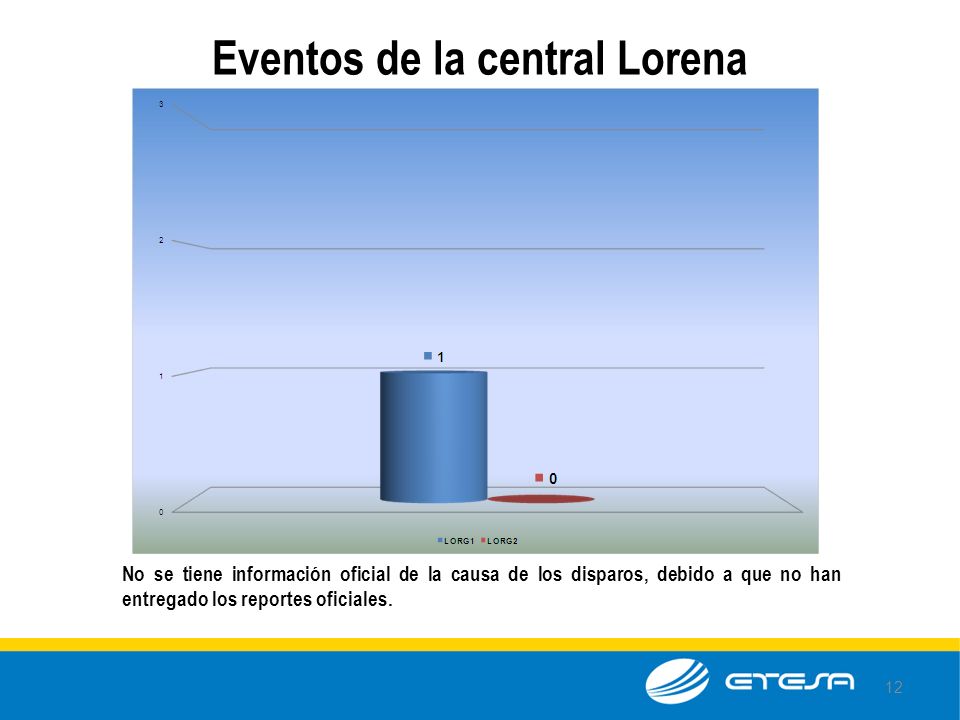

12 12 Eventos de la central Lorena No se tiene información oficial de la causa de los disparos, debido a que no han entregado los reportes oficiales.

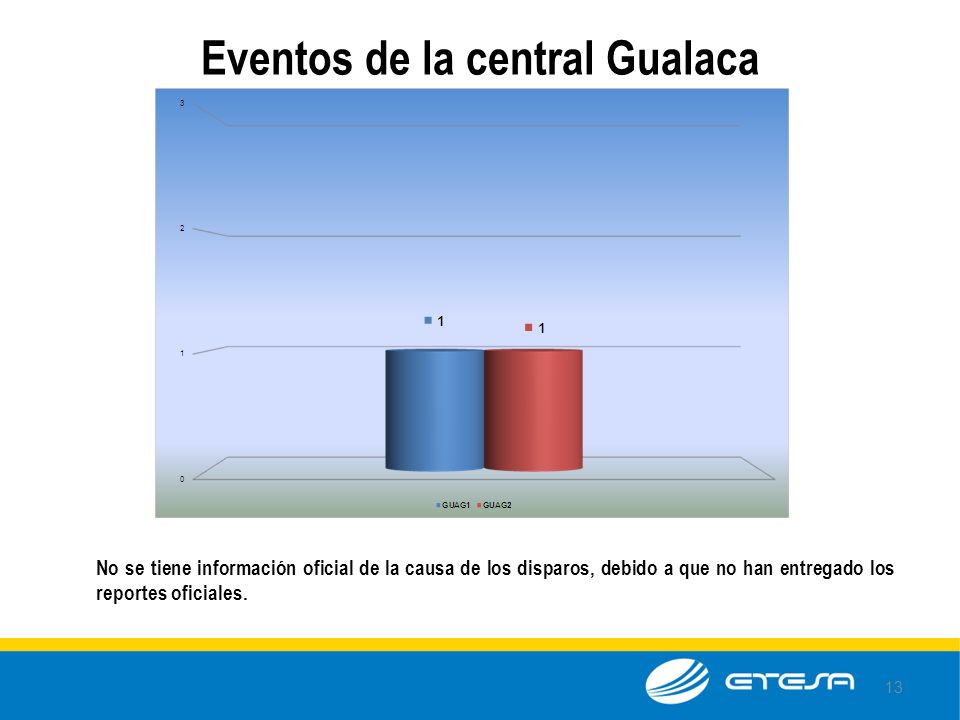

13 13 Eventos de la central Gualaca No se tiene información oficial de la causa de los disparos, debido a que no han entregado los reportes oficiales.

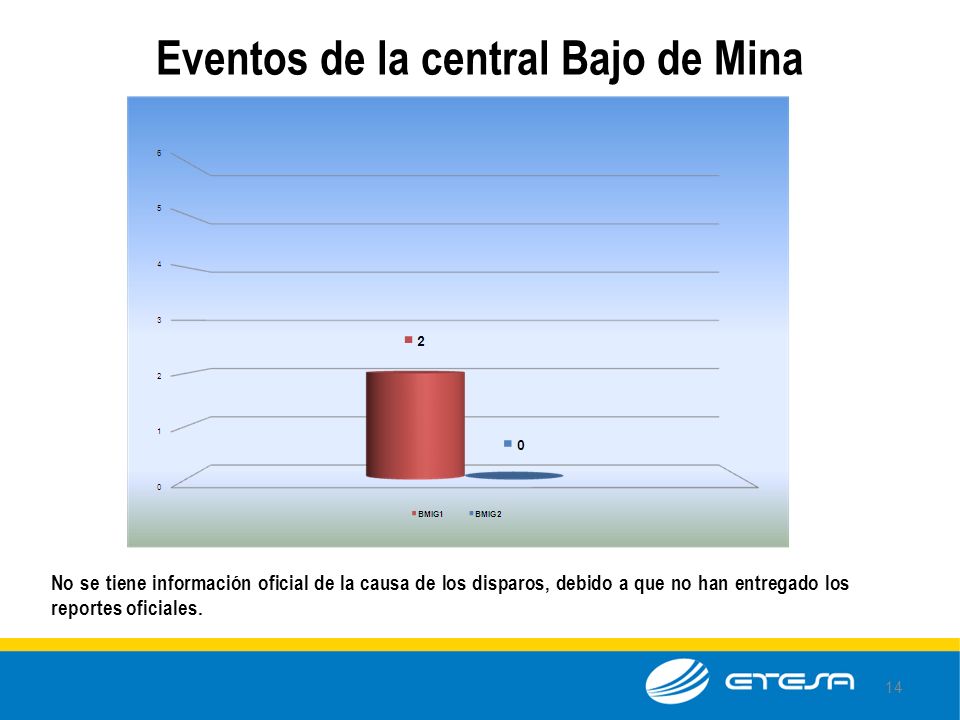

14 14 Eventos de la central Bajo de Mina No se tiene información oficial de la causa de los disparos, debido a que no han entregado los reportes oficiales.

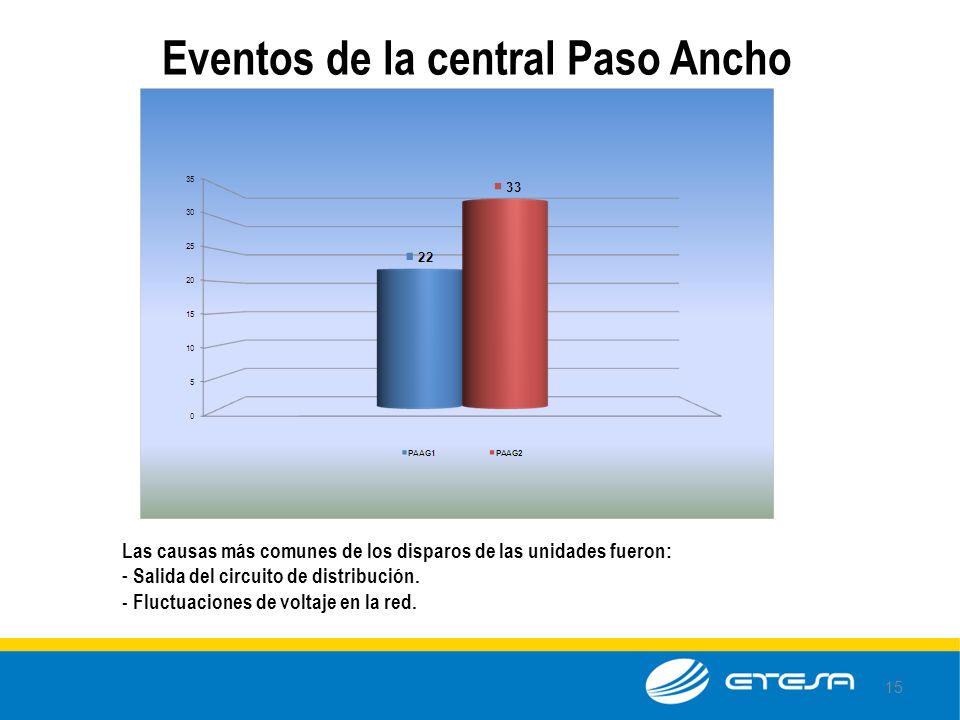

15 Eventos de la central Paso Ancho 15 Las causas más comunes de los disparos de las unidades fueron: - Salida del circuito de distribución. - Fluctuaciones de voltaje en la red.

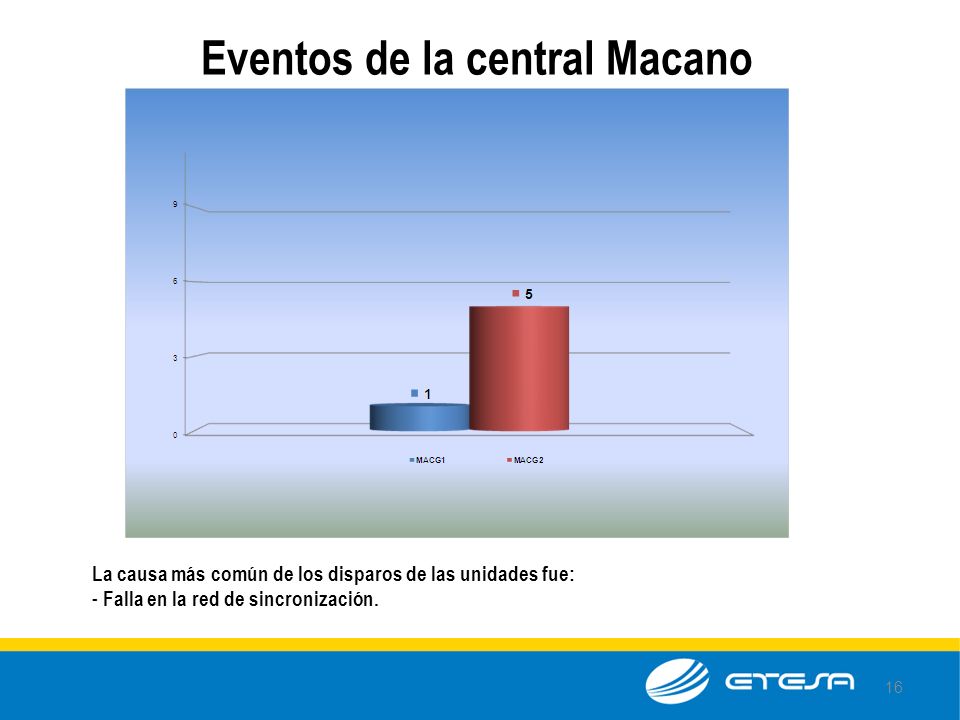

16 Eventos de la central Macano 16 La causa más común de los disparos de las unidades fue: - Falla en la red de sincronización.

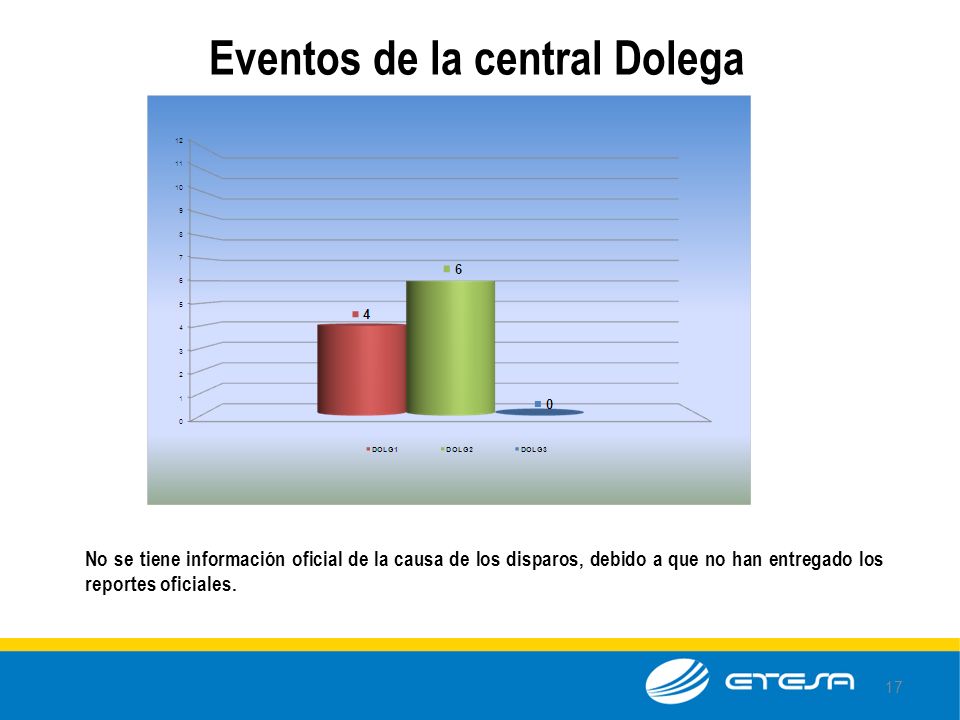

17 Eventos de la central Dolega 17 No se tiene información oficial de la causa de los disparos, debido a que no han entregado los reportes oficiales.

18 Eventos de la central Macho de Monte 18 No se tiene información oficial de la causa de los disparos, debido a que no han entregado los reportes oficiales.

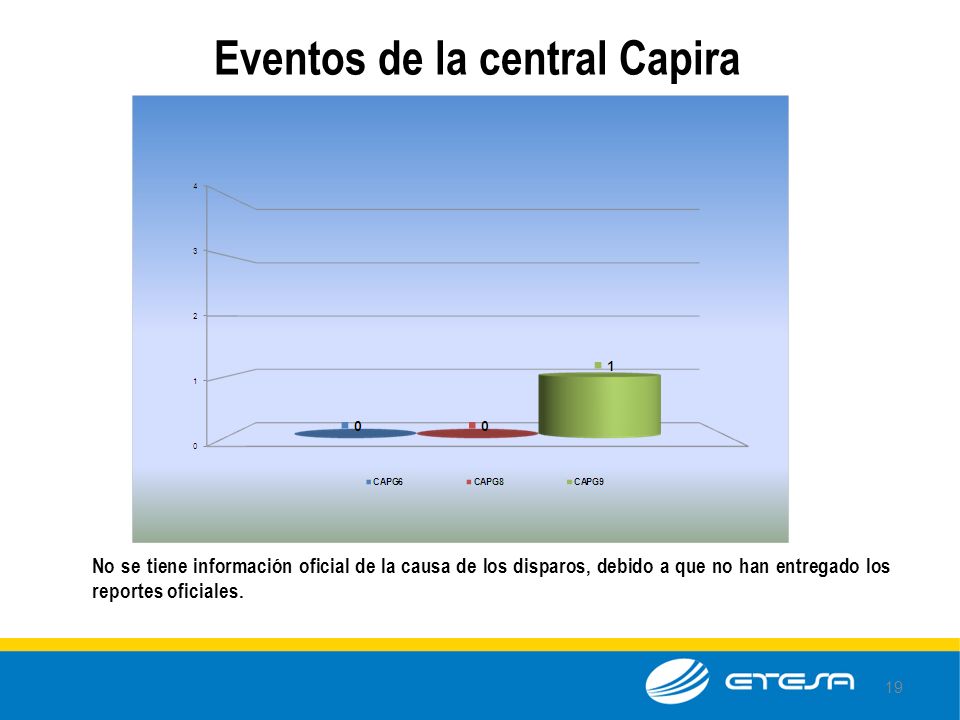

19 Eventos de la central Capira 19 No se tiene información oficial de la causa de los disparos, debido a que no han entregado los reportes oficiales.

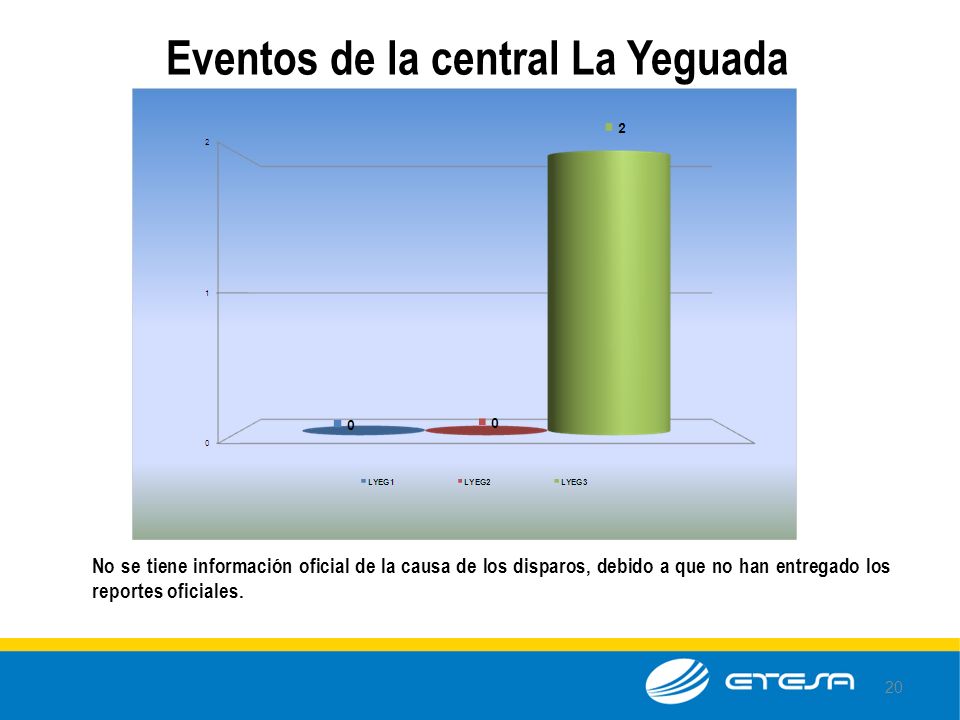

20 Eventos de la central La Yeguada 20 No se tiene información oficial de la causa de los disparos, debido a que no han entregado los reportes oficiales.

21 Eventos de la central Los Planetas I 21 La causa más común de los disparos de las unidades se debieron a: - Falla en el circuito 34-16.

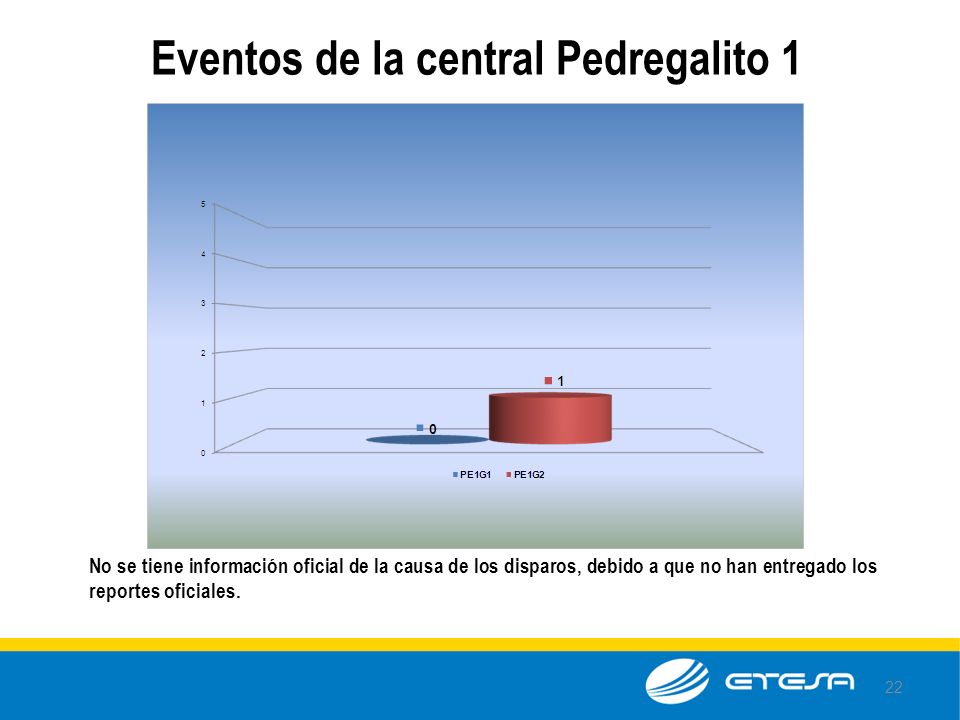

22 Eventos de la central Pedregalito 1 22 No se tiene información oficial de la causa de los disparos, debido a que no han entregado los reportes oficiales.

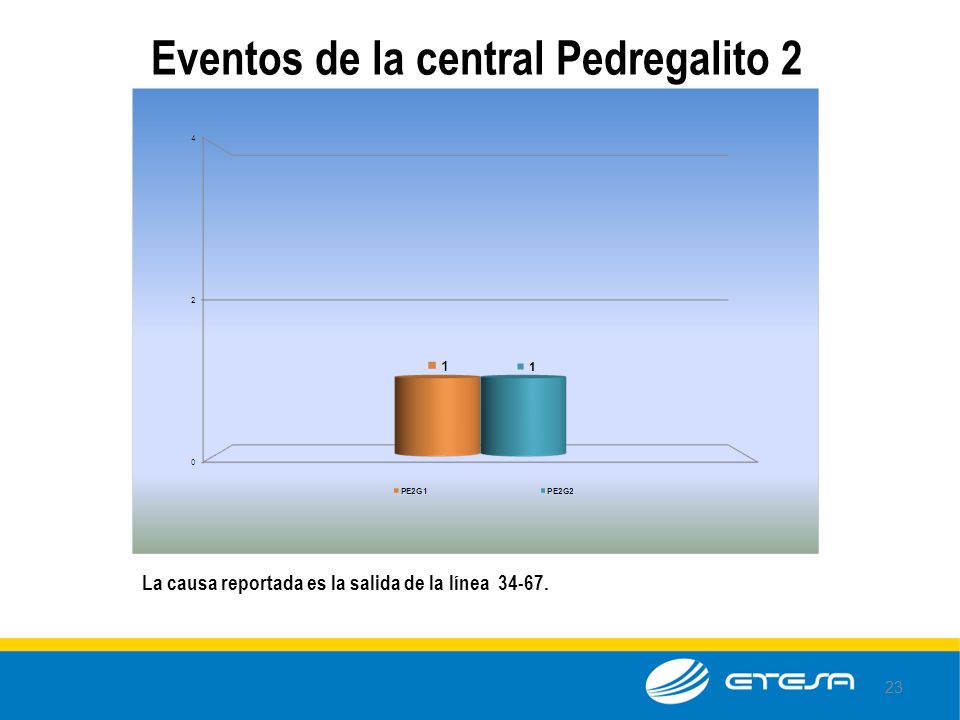

23 Eventos de la central Pedregalito 2 23 La causa reportada es la salida de la línea 34-67.

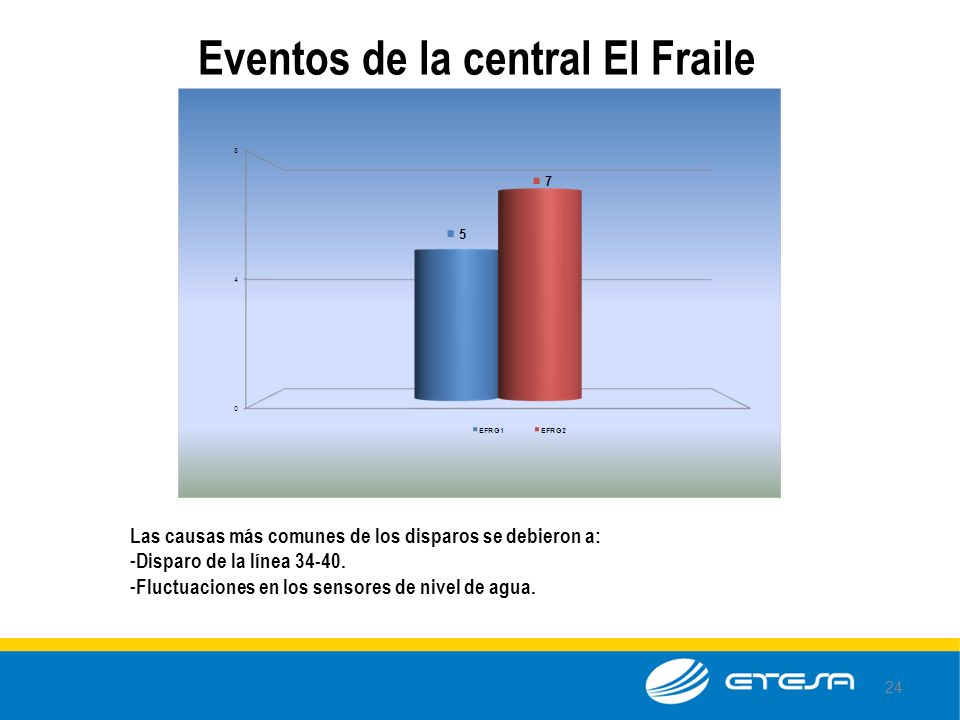

24 Eventos de la central El Fraile 24 Las causas más comunes de los disparos se debieron a: - Disparo de la línea 34-40. - Fluctuaciones en los sensores de nivel de agua.

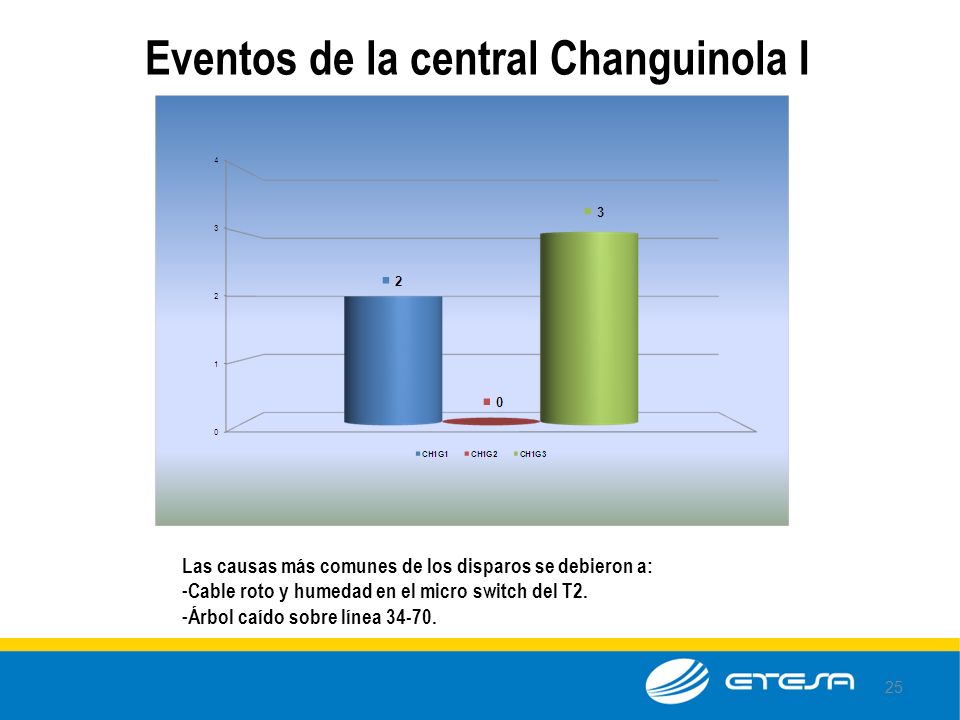

25 Eventos de la central Changuinola I 25 Las causas más comunes de los disparos se debieron a: - Cable roto y humedad en el micro switch del T2. - Árbol caído sobre línea 34-70.

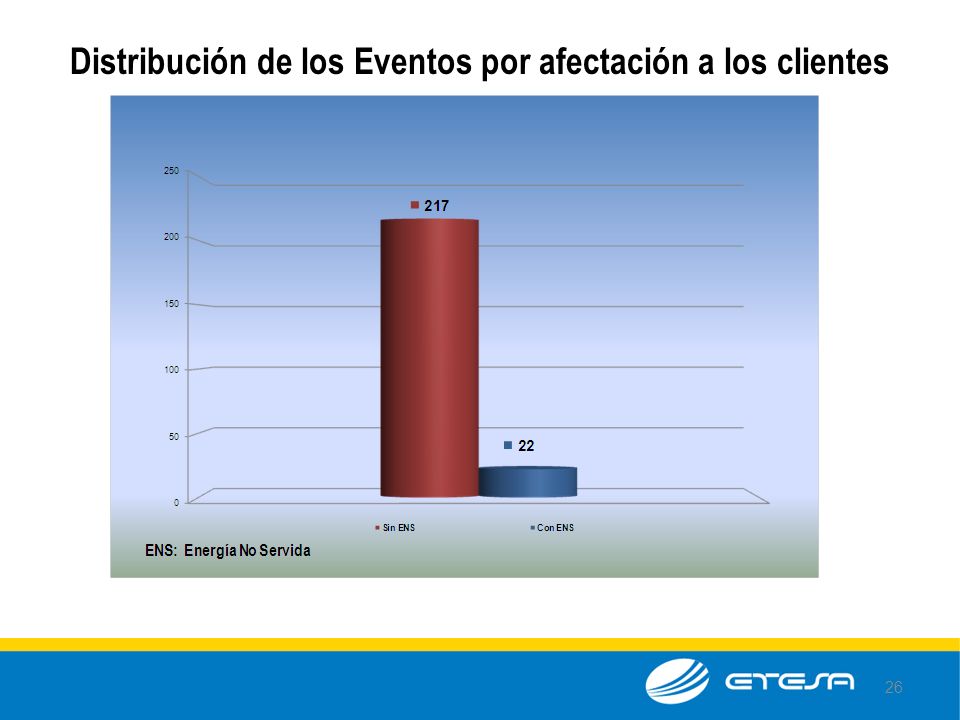

26 Distribución de los Eventos por afectación a los clientes 26

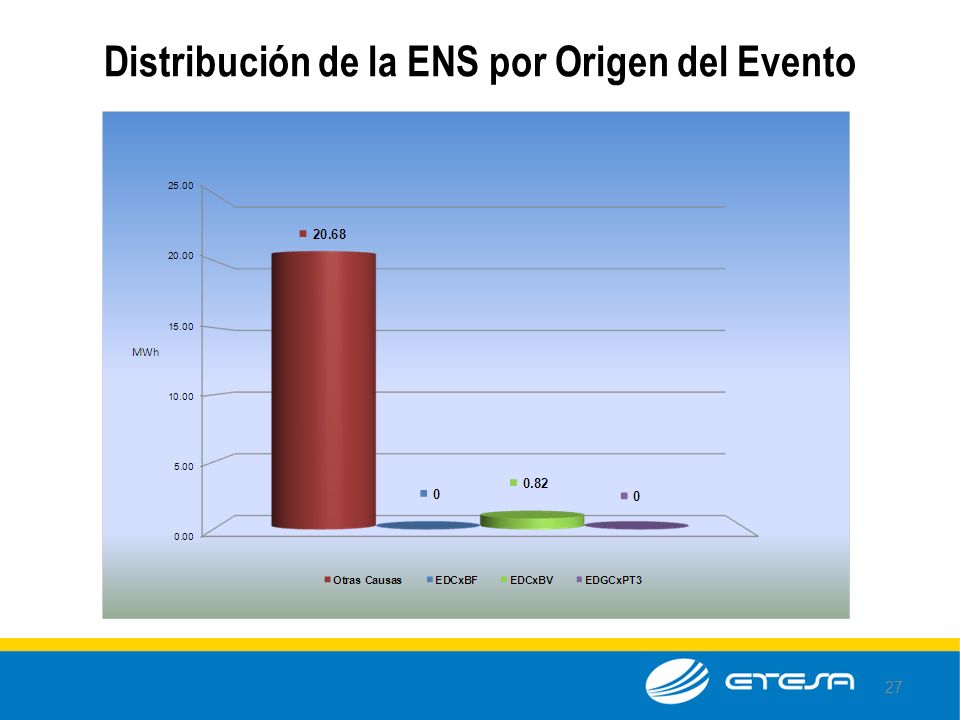

27 Distribución de la ENS por Origen del Evento 27

28 Resumen Anual de Eventos 28

29 Eventos Relevantes con Energía no Servida del año 29 Posición Número de Evento ENS (MWh) Agente y origen del EventoDescripciónBV/BFMES 1 3253957.65ETESATransmisión ApagónOCFebrero 2 56438.07EDECHIDistribución - Apertura de los interruptores asociados a la línea 34-16, salida de las unidades G1 y G2 de la central Dolega y las unidades G1 y G3 de la central Los Planetas. OCMarzo 3 44912.50EDECHIDistribución - Apertura de los interruptores asociados a la línea 34-15, salida de las unidades G1 y G2 de la central Paso Ancho, G2 de la central Hidro Concepción y G2 de la central Macho de Monte. OCMarzo 4 5859.15EDECHIDistribución - Apertura de los interruptores asociados a la línea 34-16, salida de las unidades G1 y G2 de la central Los Planetas. OCMarzo 5 1828.55EDECHIDistribución - Apertura de los interruptores asociados a la línea 34-15, salida de la unidad G1 de la central Paso Ancho, G2 de la central Hidro Concepción y G1 de la central Macho de Monte. OCEnero

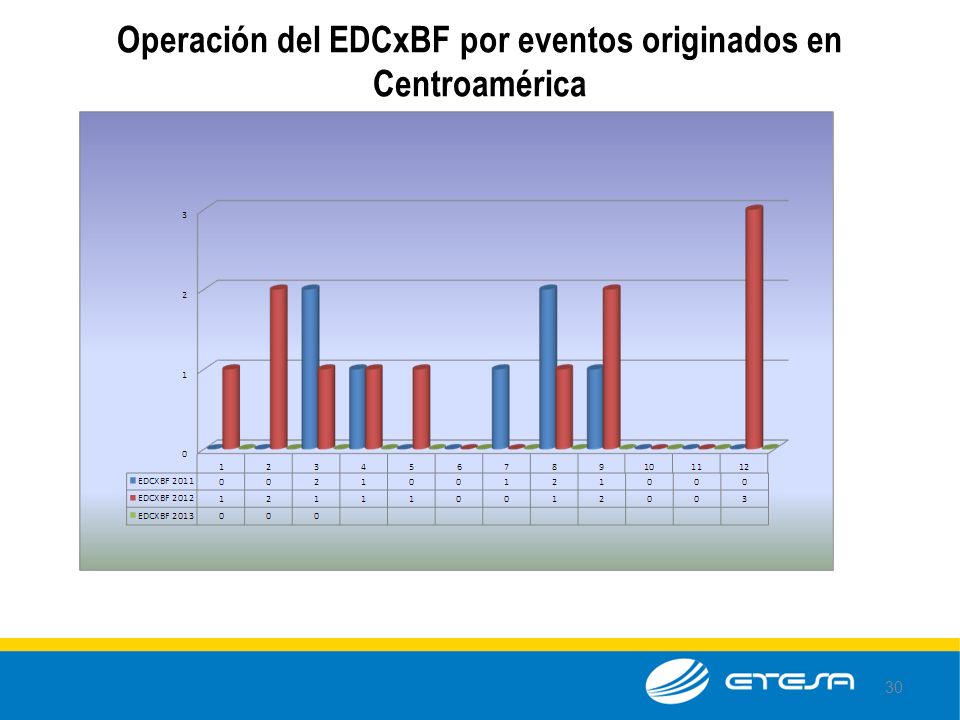

30 Operación del EDCxBF por eventos originados en Centroamérica 30

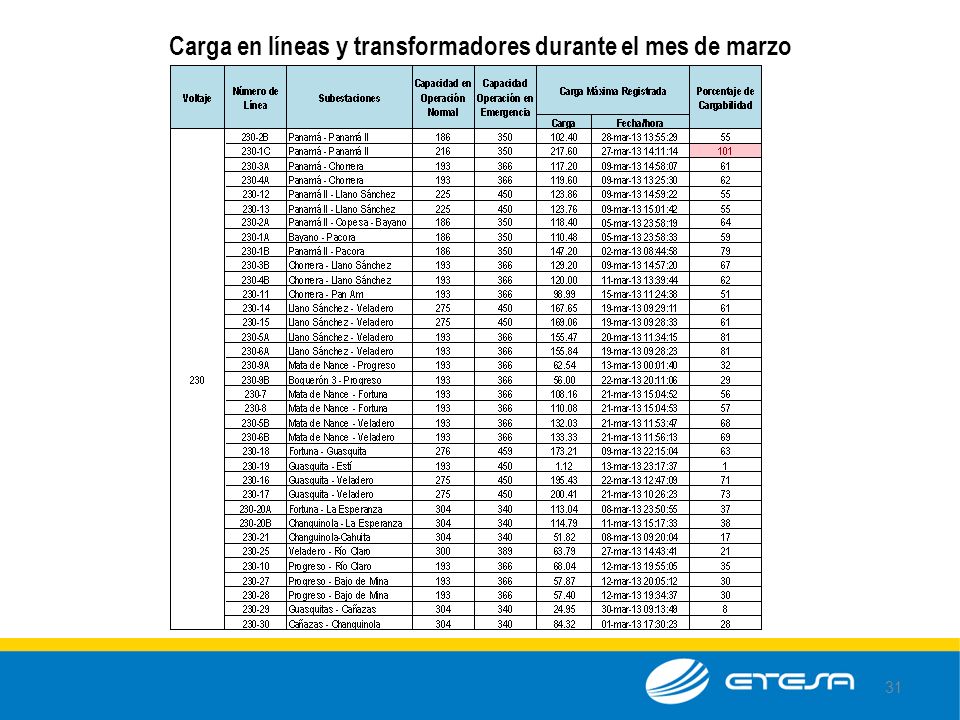

31 Carga en líneas y transformadores durante el mes de marzo 31

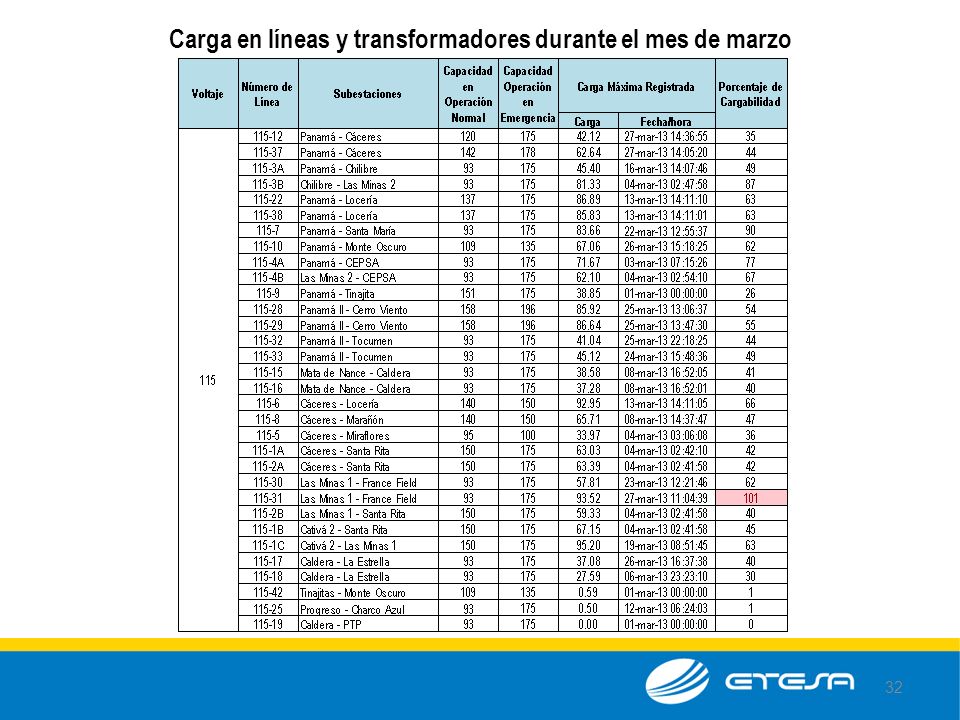

32 Carga en líneas y transformadores durante el mes de marzo 32

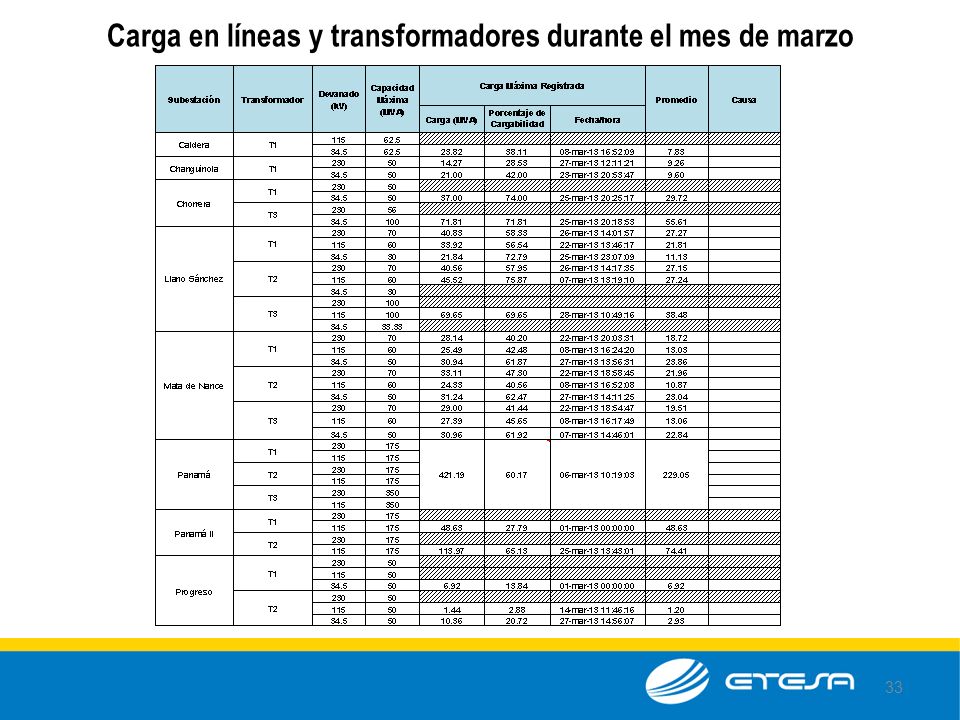

33 Carga en líneas y transformadores durante el mes de marzo 33

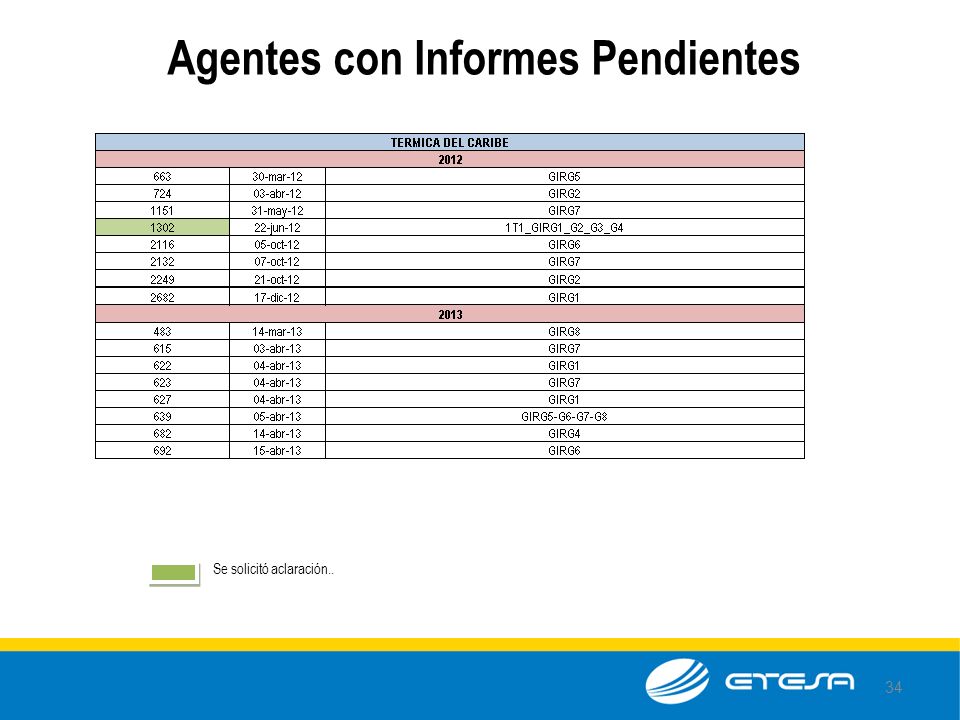

34 34 Agentes con Informes Pendientes Se solicitó aclaración..

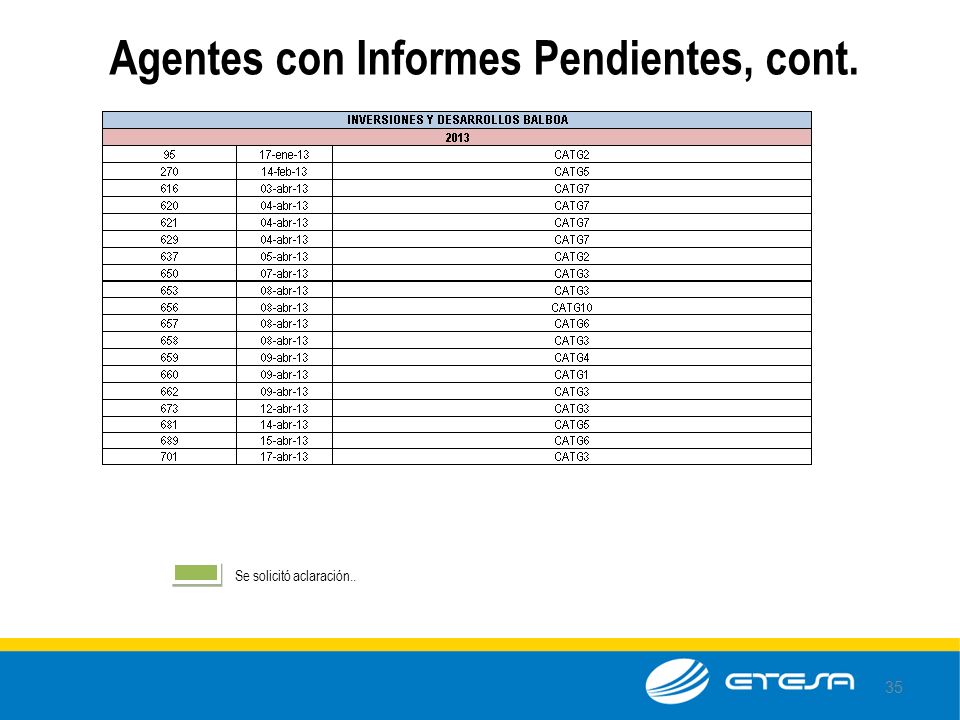

35 35 Agentes con Informes Pendientes, cont. Se solicitó aclaración..

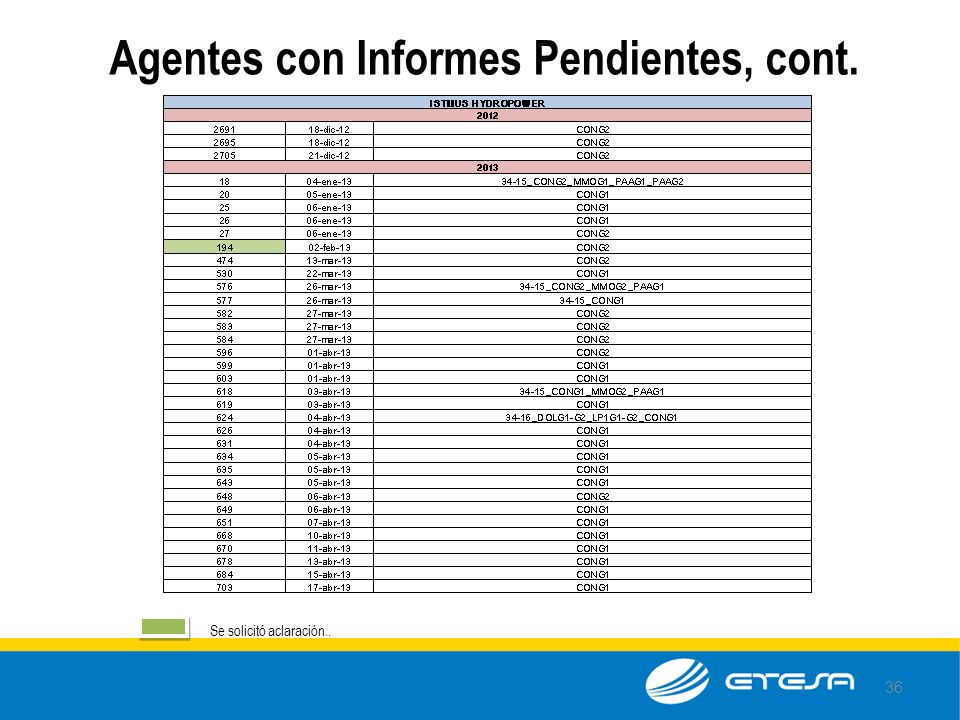

36 36 Agentes con Informes Pendientes, cont. Se solicitó aclaración..

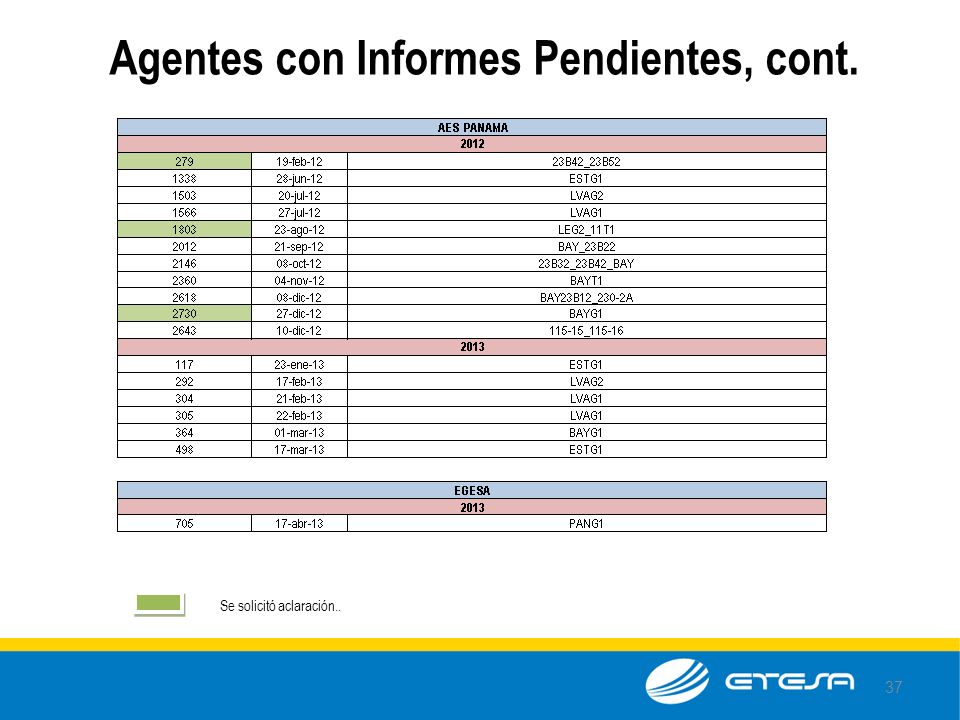

37 37 Agentes con Informes Pendientes, cont. Se solicitó aclaración..

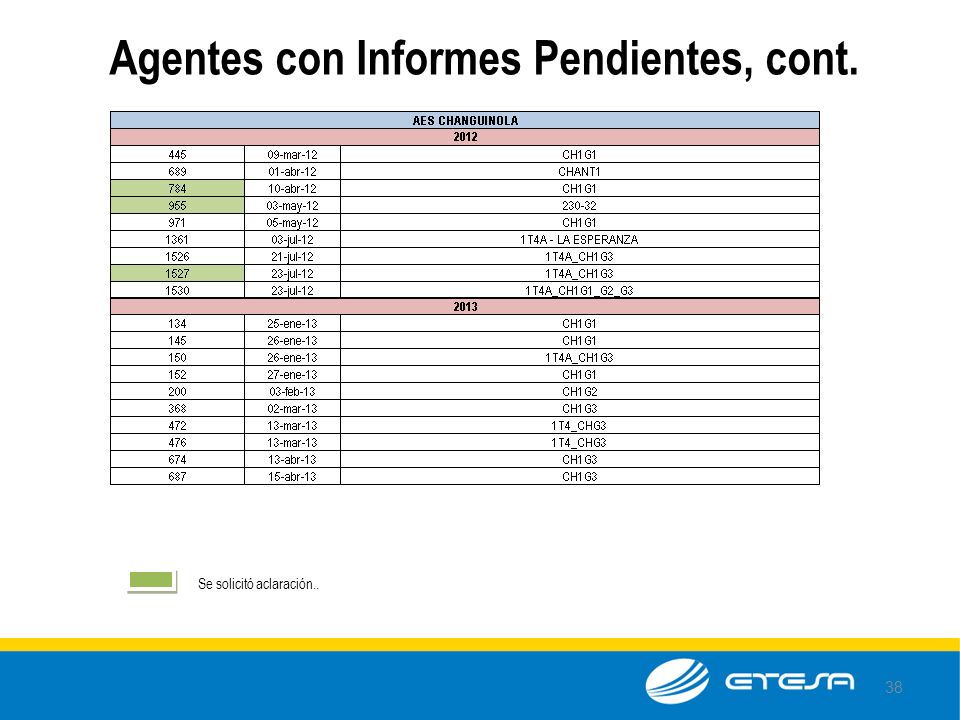

38 38 Agentes con Informes Pendientes, cont. Se solicitó aclaración..

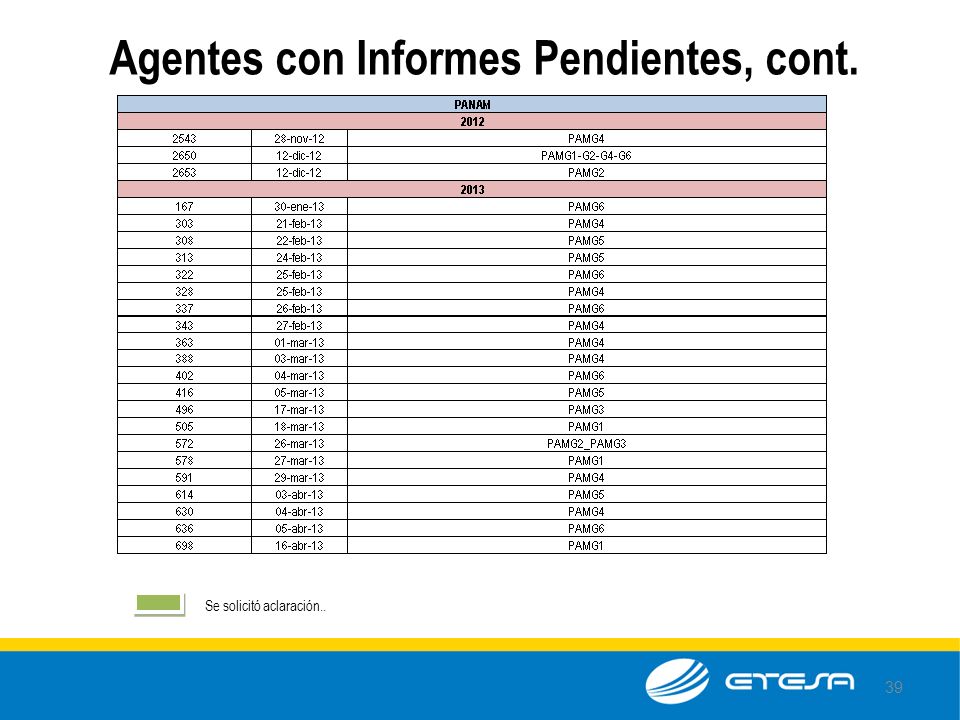

39 39 Agentes con Informes Pendientes, cont. Se solicitó aclaración..

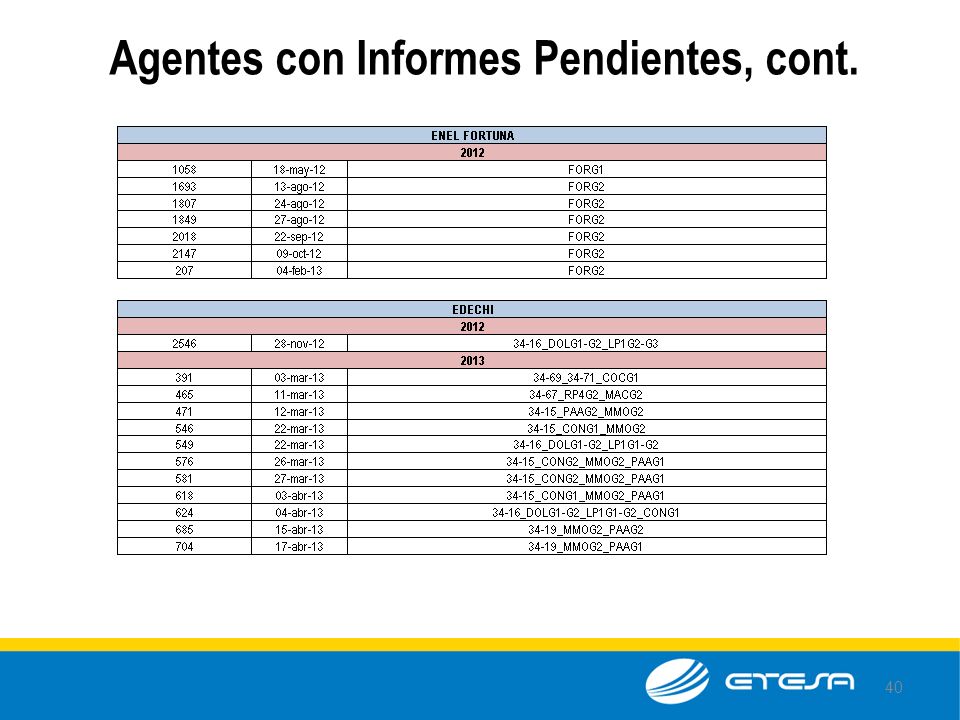

40 40 Agentes con Informes Pendientes, cont.

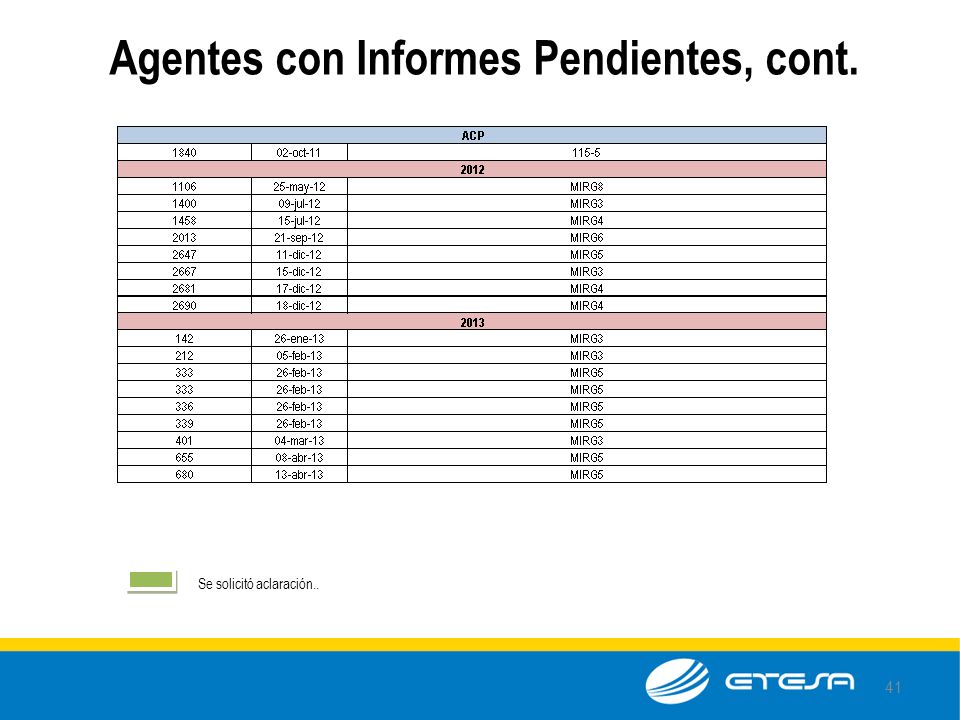

41 41 Agentes con Informes Pendientes, cont. Se solicitó aclaración..

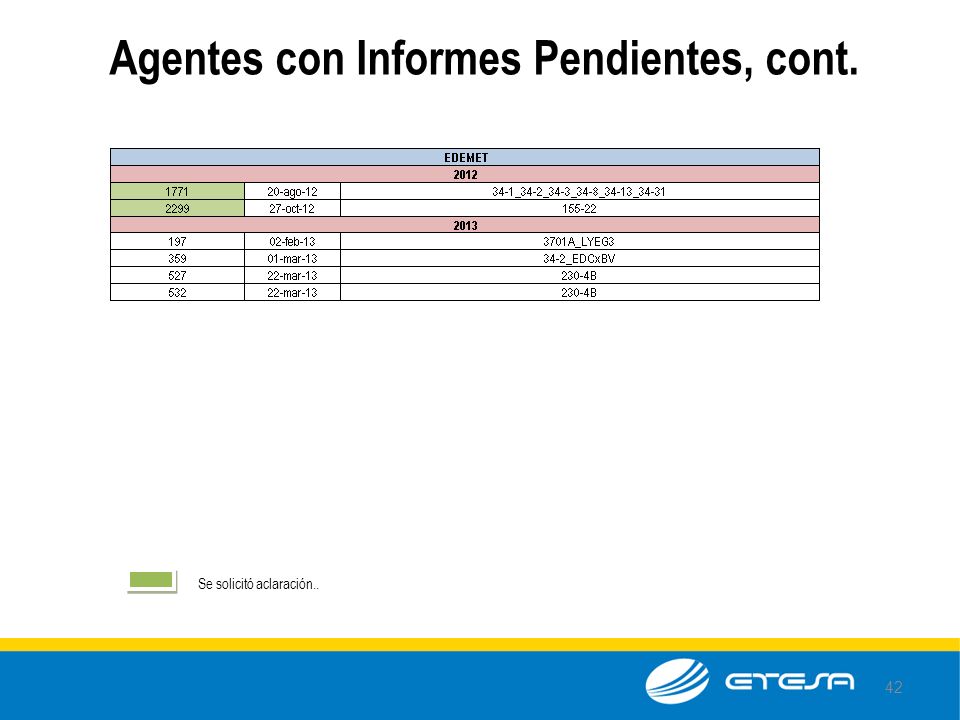

42 42 Agentes con Informes Pendientes, cont. Se solicitó aclaración..

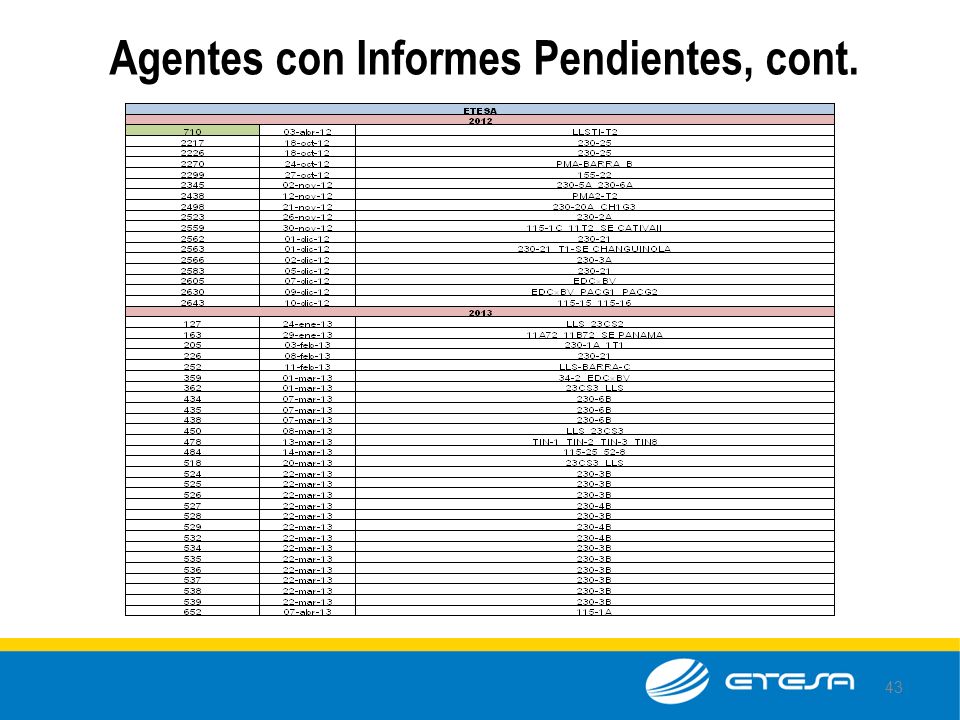

43 43 Agentes con Informes Pendientes, cont.

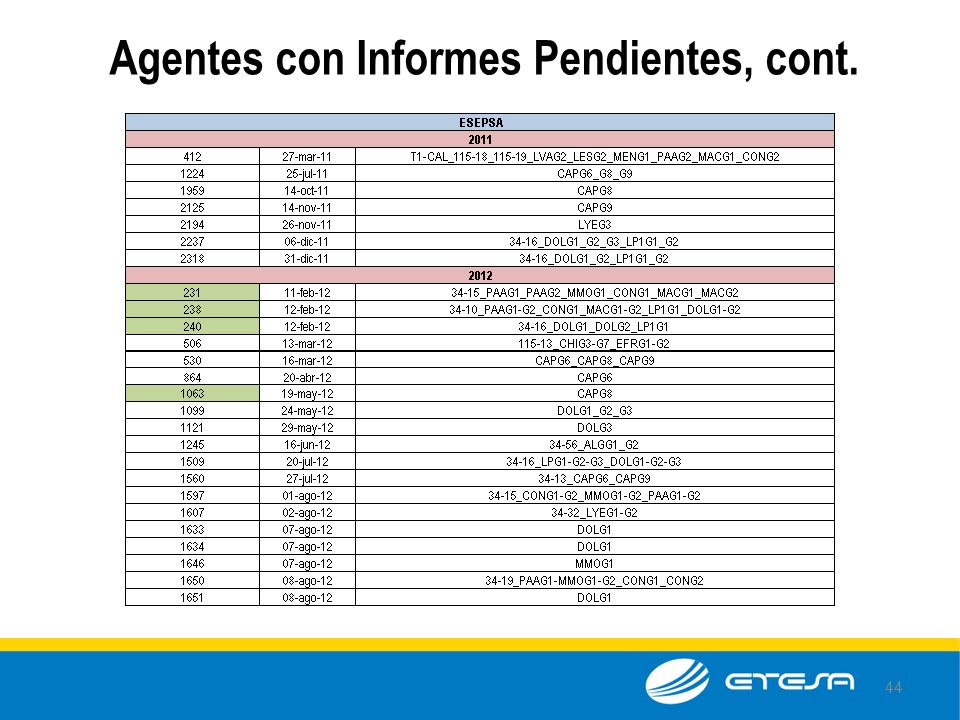

44 44 Agentes con Informes Pendientes, cont.

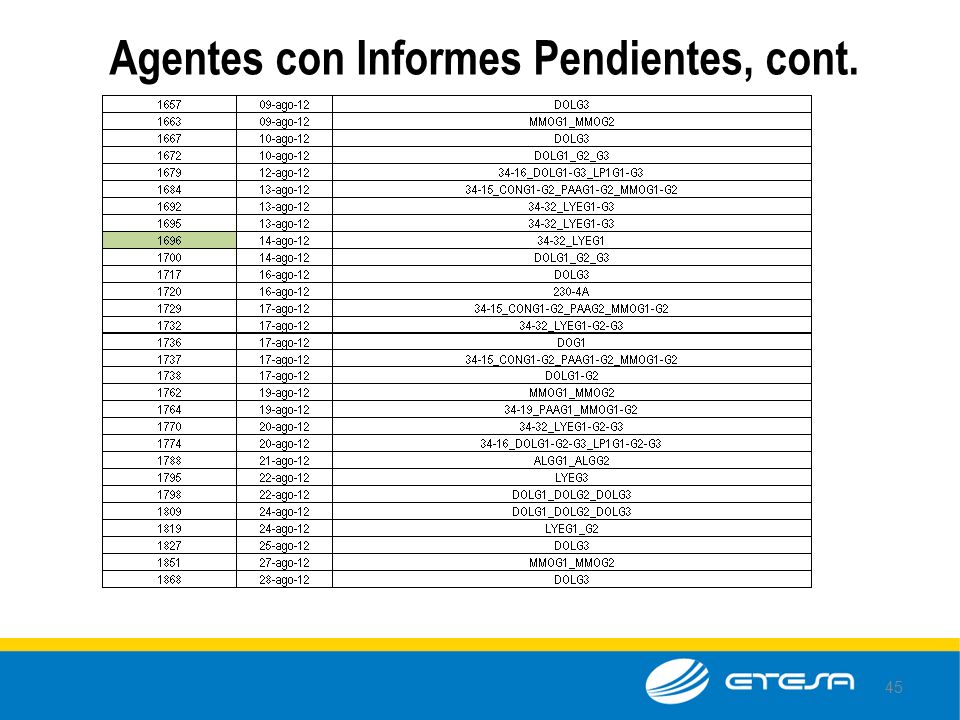

45 45 Agentes con Informes Pendientes, cont.

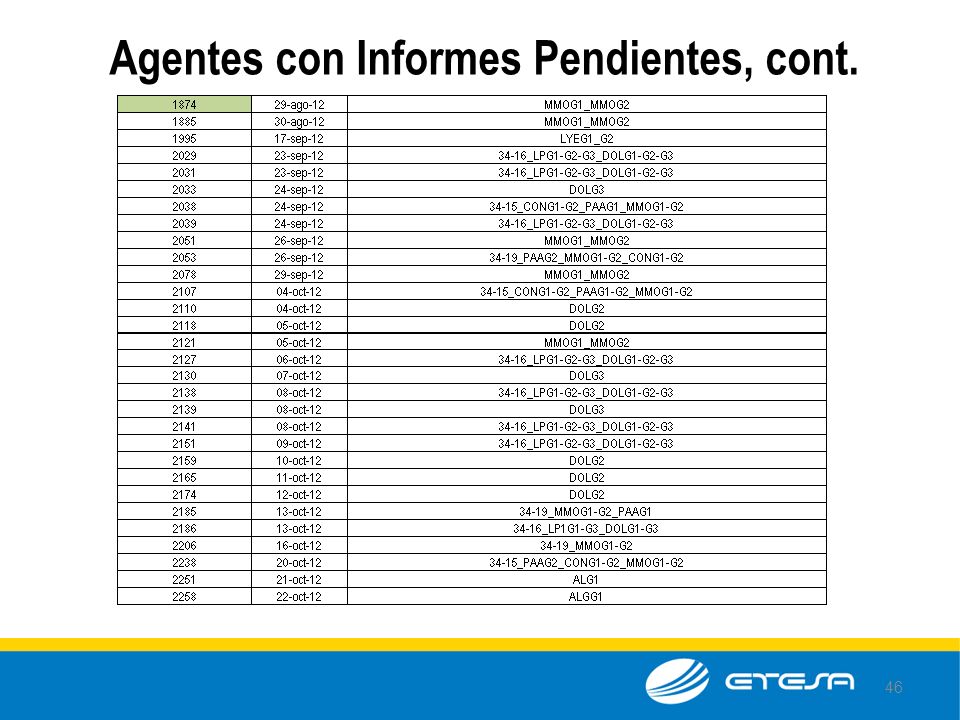

46 46 Agentes con Informes Pendientes, cont.

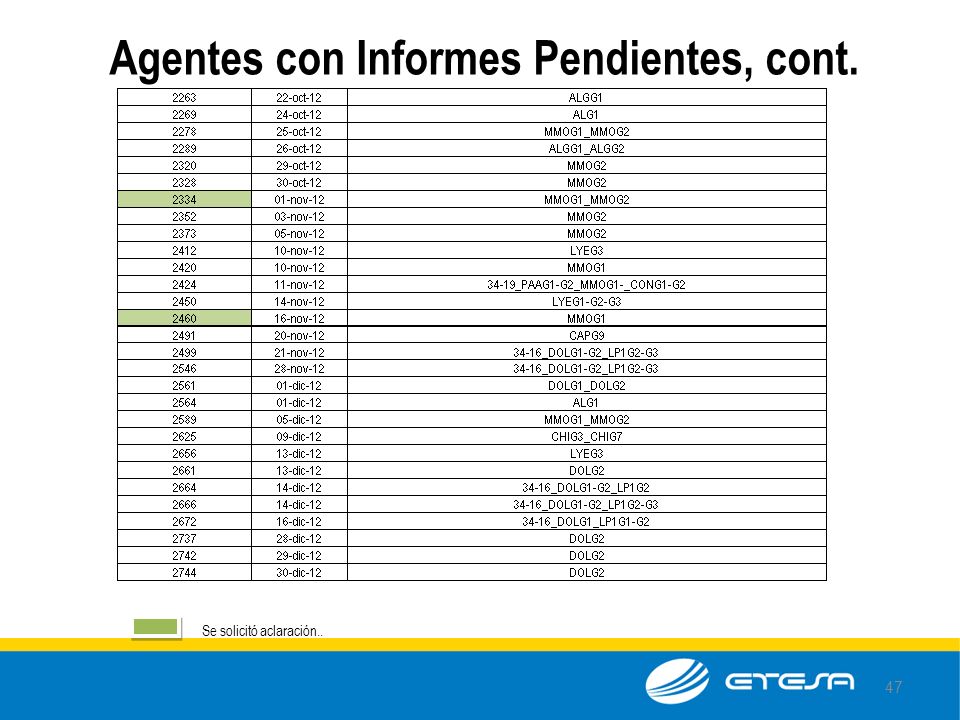

47 47 Agentes con Informes Pendientes, cont. Se solicitó aclaración..

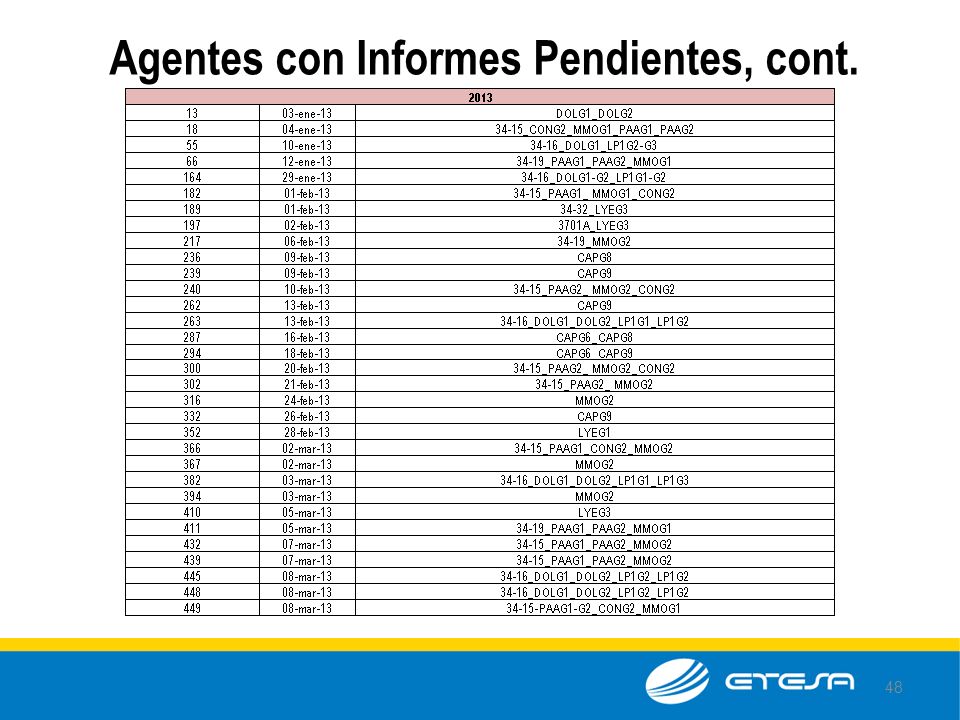

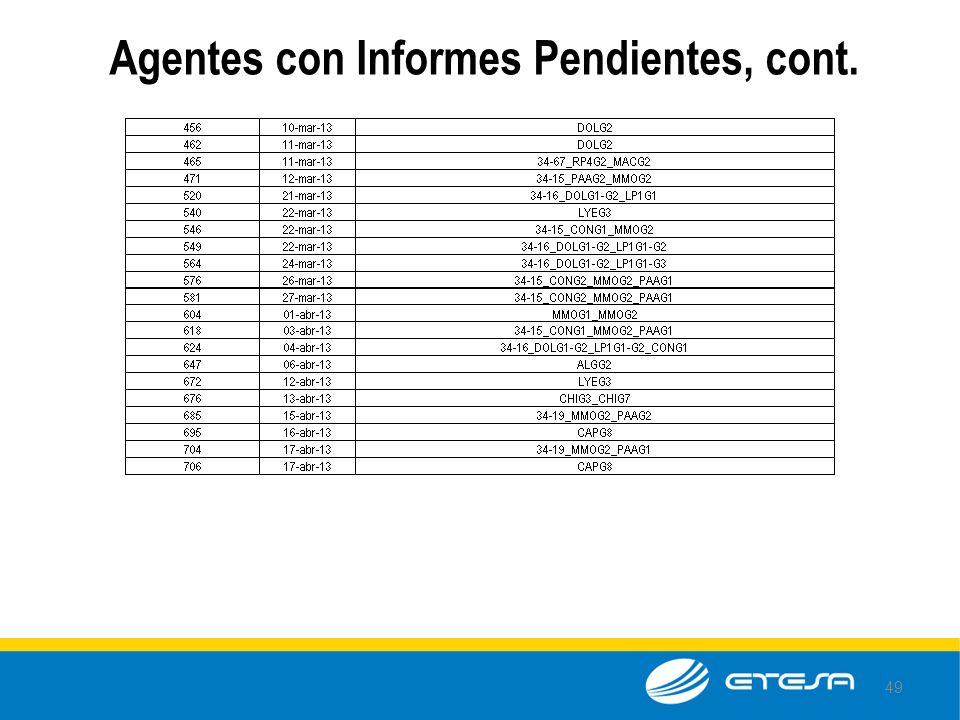

48 48 Agentes con Informes Pendientes, cont.

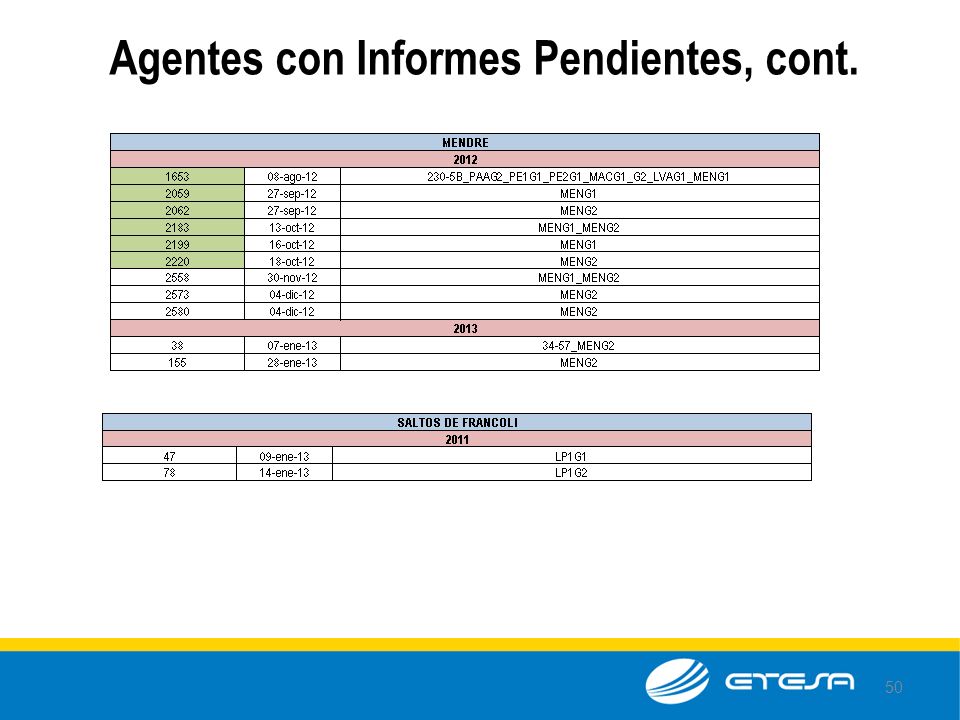

49 49 Agentes con Informes Pendientes, cont.

50 50 Agentes con Informes Pendientes, cont.

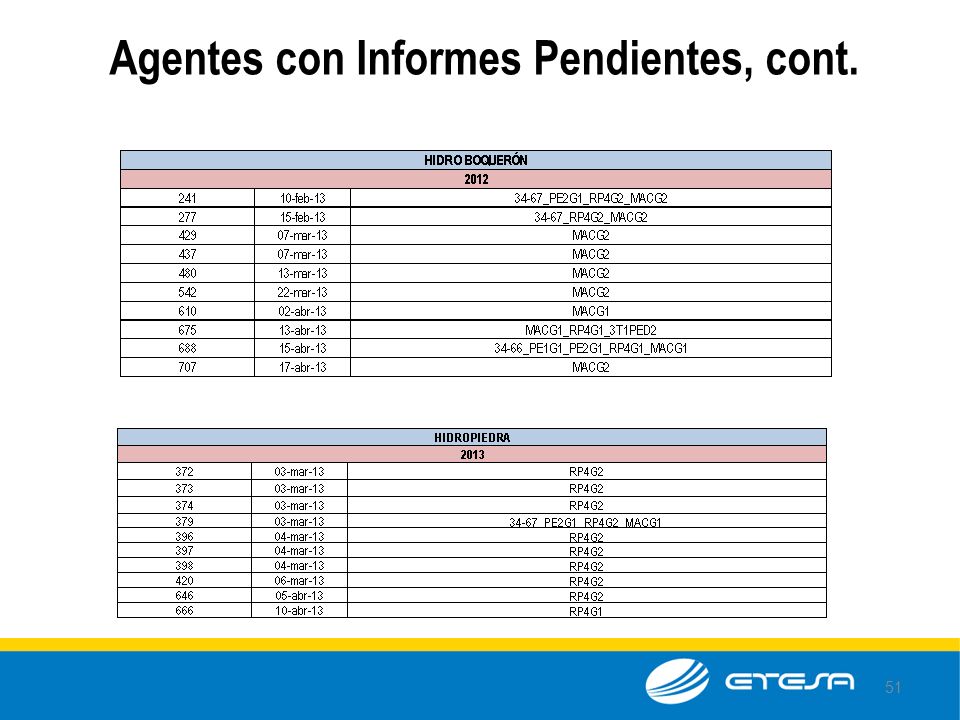

51 51 Agentes con Informes Pendientes, cont.

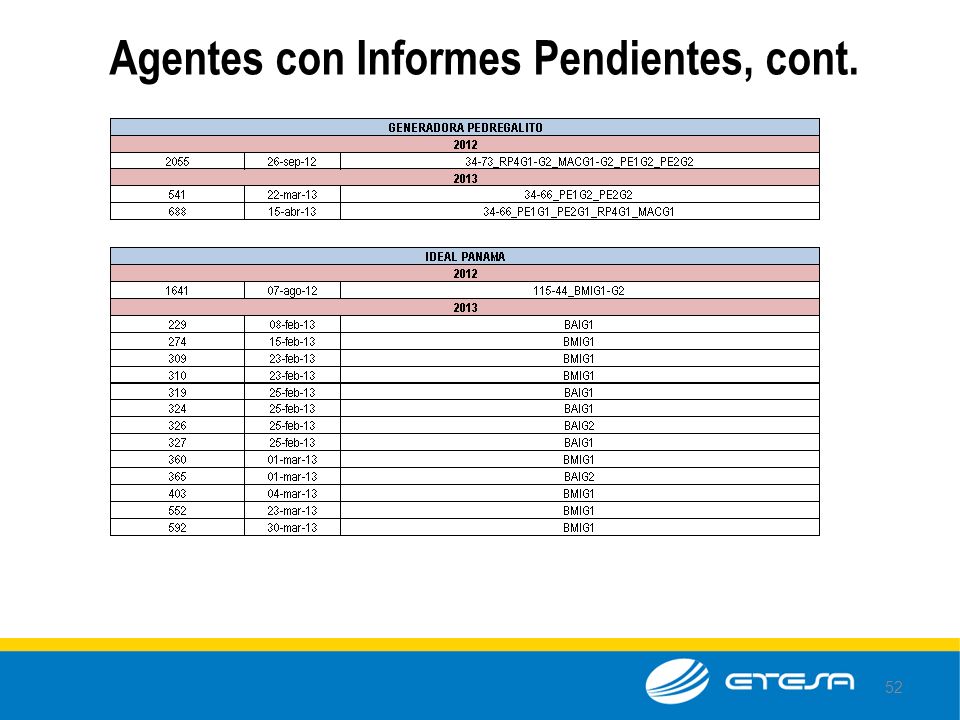

52 52 Agentes con Informes Pendientes, cont.

53 53 Agentes con Informes Pendientes, cont.

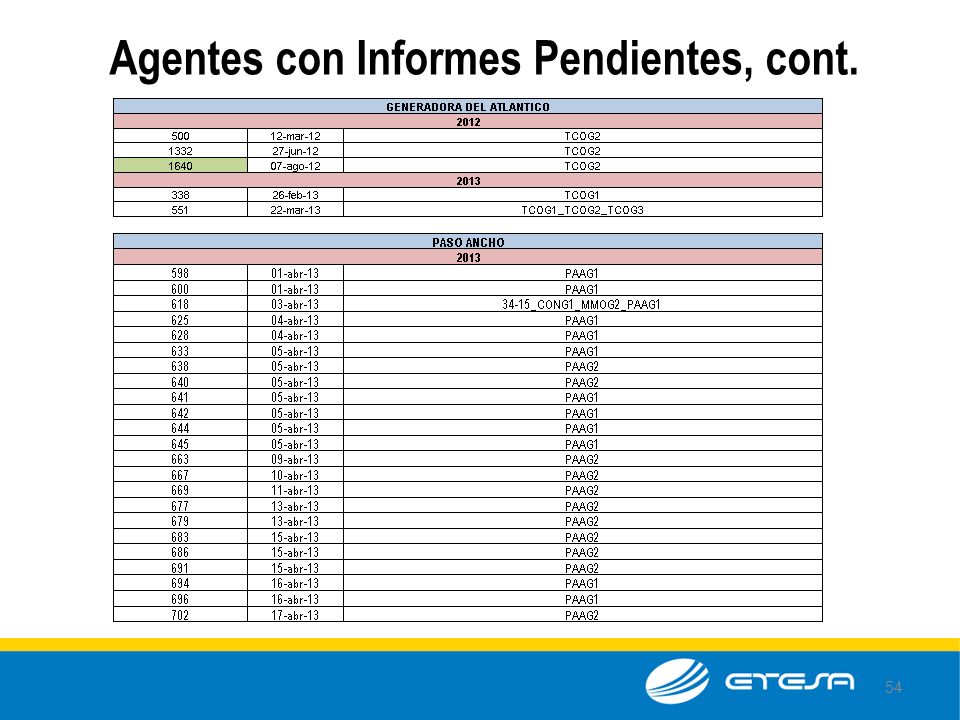

54 54 Agentes con Informes Pendientes, cont.

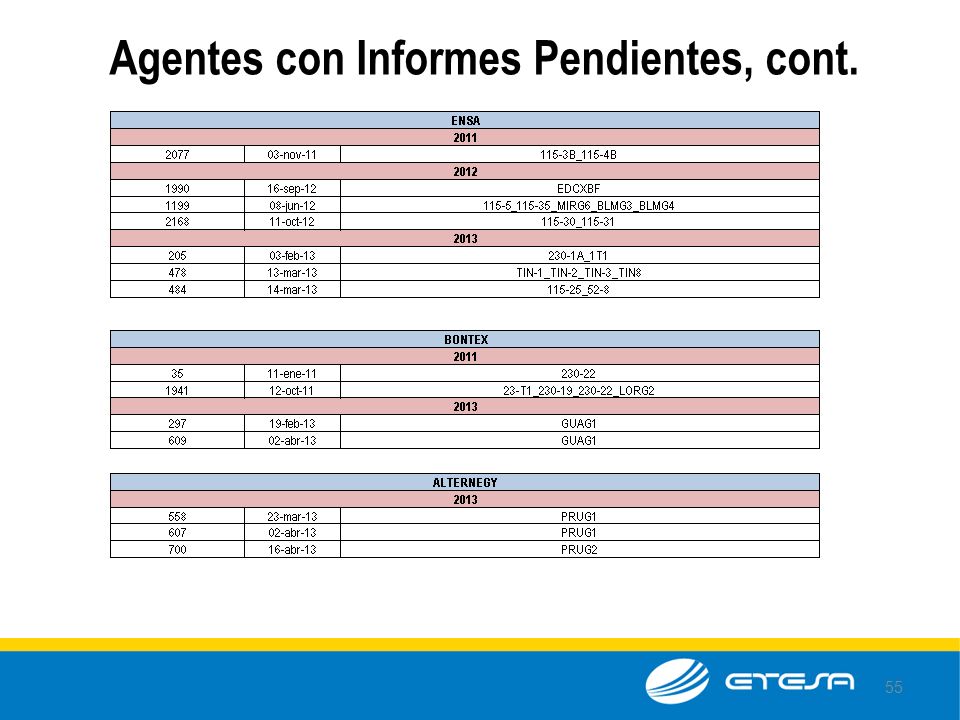

55 55 Agentes con Informes Pendientes, cont.

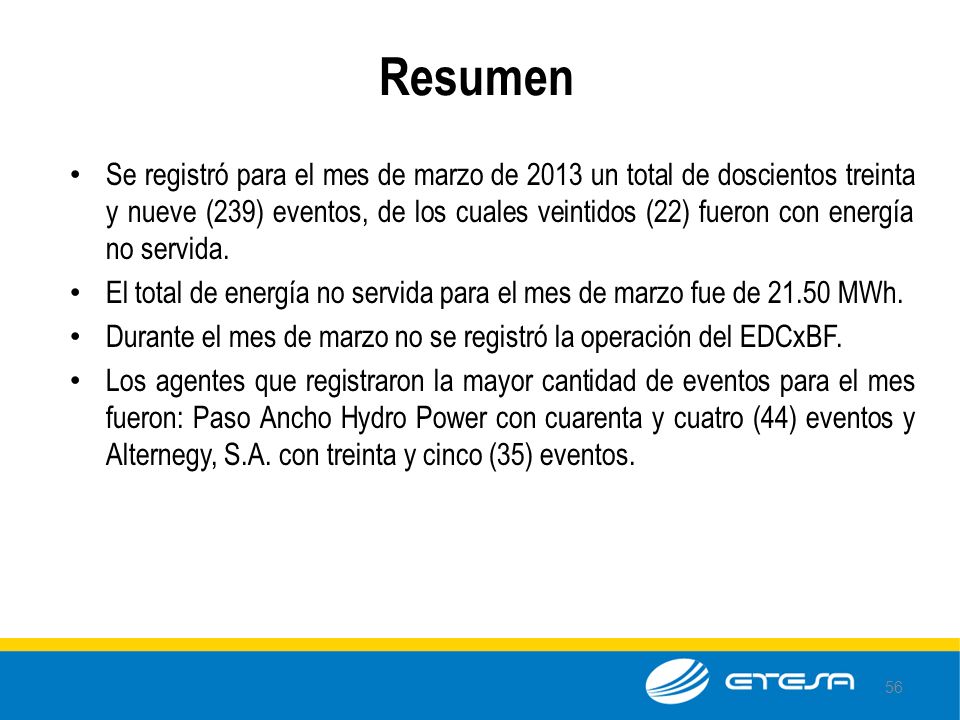

56 Resumen Se registró para el mes de marzo de 2013 un total de doscientos treinta y nueve (239) eventos, de los cuales veintidos (22) fueron con energía no servida. El total de energía no servida para el mes de marzo fue de 21.50 MWh. Durante el mes de marzo no se registró la operación del EDCxBF. Los agentes que registraron la mayor cantidad de eventos para el mes fueron: Paso Ancho Hydro Power con cuarenta y cuatro (44) eventos y Alternegy, S.A. con treinta y cinco (35) eventos. 56
