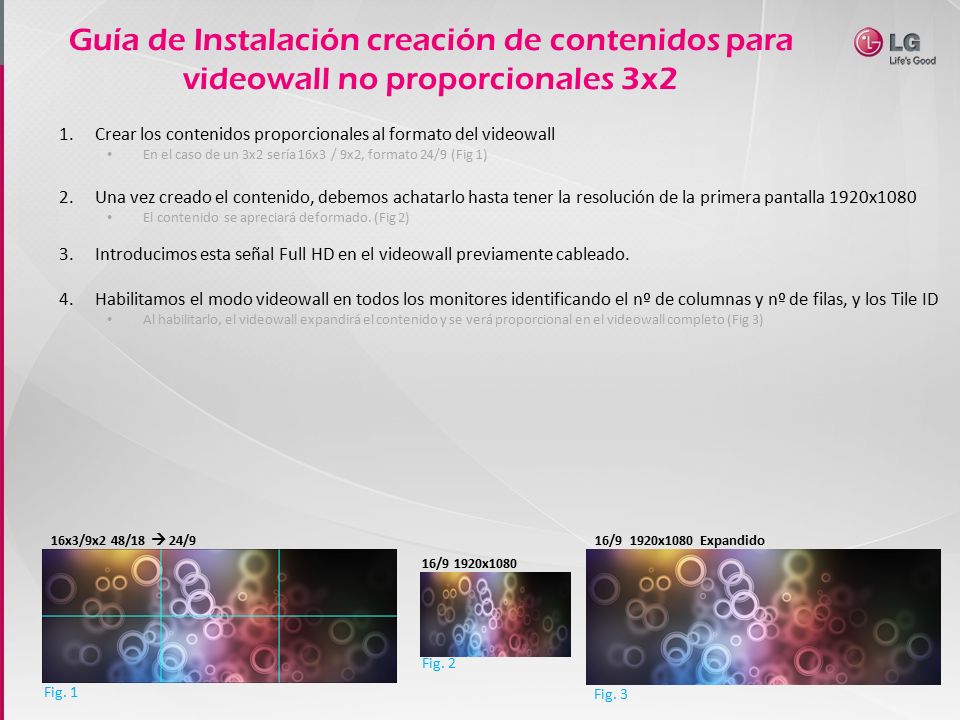

1 Guía de Instalación creación de contenidos para videowall no proporcionales 3x2
Crear los contenidos proporcionales al formato del videowall En el caso de un 3x2 sería 16x3 / 9x2, formato 24/9 (Fig 1) Una vez creado el contenido, debemos achatarlo hasta tener la resolución de la primera pantalla 1920x1080 El contenido se apreciará deformado. (Fig 2) Introducimos esta señal Full HD en el videowall previamente cableado. Habilitamos el modo videowall en todos los monitores identificando el nº de columnas y nº de filas, y los Tile ID Al habilitarlo, el videowall expandirá el contenido y se verá proporcional en el videowall completo (Fig 3) 16x3/9x2 48/18  24/9 16/ x1080 Expandido 16/9 1920x1080 Fig. 2 Fig. 1 Fig. 3

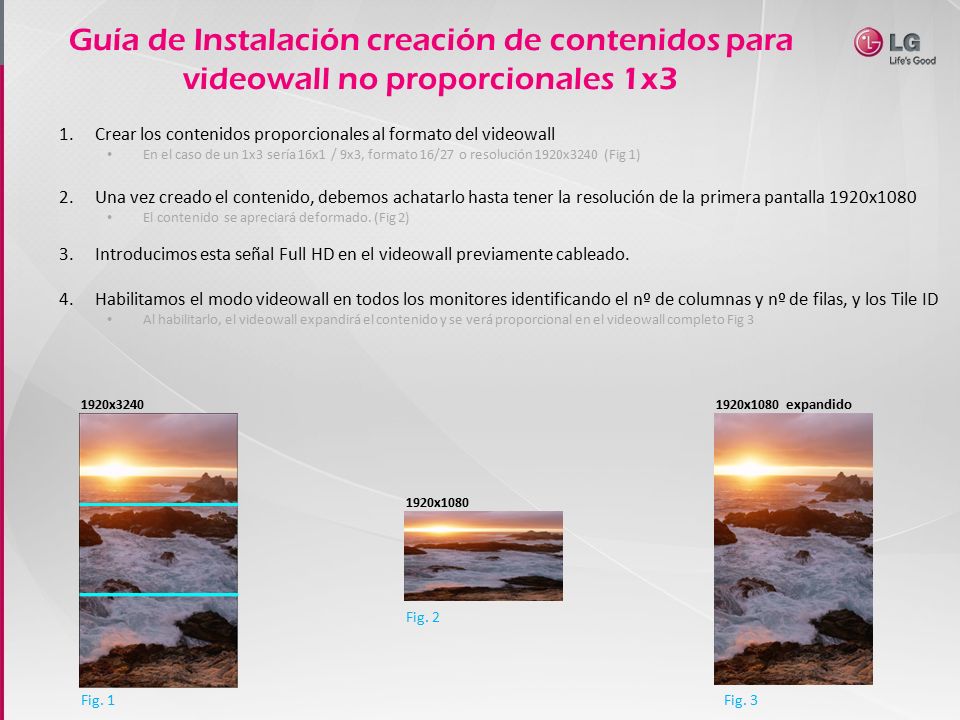

2 Guía de Instalación creación de contenidos para videowall no proporcionales 1x3
Crear los contenidos proporcionales al formato del videowall En el caso de un 1x3 sería 16x1 / 9x3, formato 16/27 o resolución 1920x3240 (Fig 1) Una vez creado el contenido, debemos achatarlo hasta tener la resolución de la primera pantalla 1920x1080 El contenido se apreciará deformado. (Fig 2) Introducimos esta señal Full HD en el videowall previamente cableado. Habilitamos el modo videowall en todos los monitores identificando el nº de columnas y nº de filas, y los Tile ID Al habilitarlo, el videowall expandirá el contenido y se verá proporcional en el videowall completo Fig 3 1920x3240 1920x1080 expandido 1920x1080 Fig. 2 Fig. 1 Fig. 3

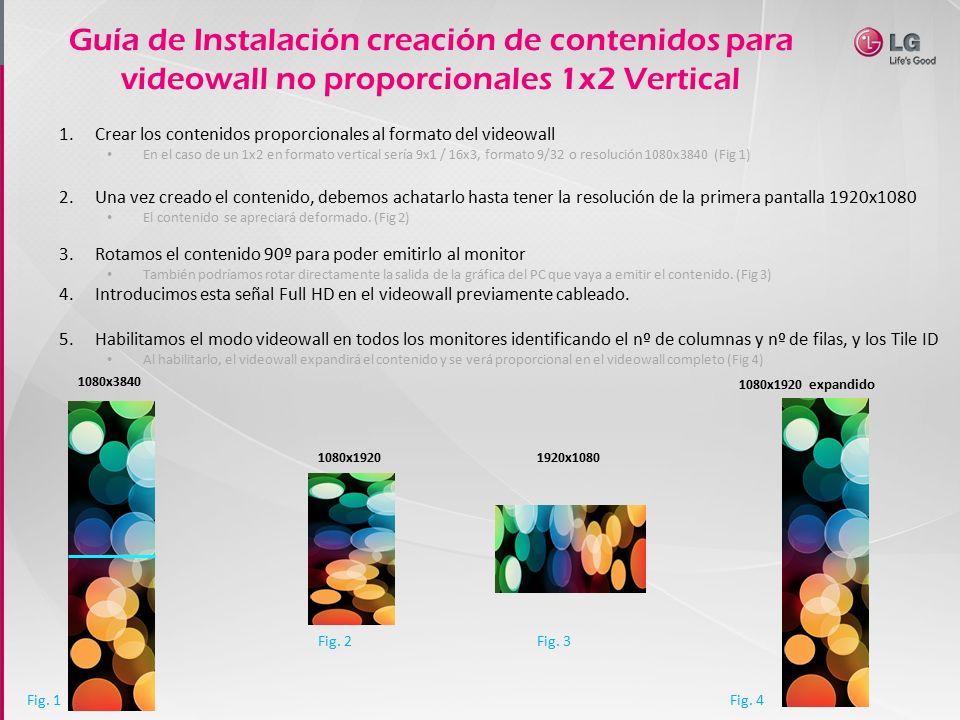

3 Guía de Instalación creación de contenidos para videowall no proporcionales 1x2 Vertical
Crear los contenidos proporcionales al formato del videowall En el caso de un 1x2 en formato vertical sería 9x1 / 16x3, formato 9/32 o resolución 1080x3840 (Fig 1) Una vez creado el contenido, debemos achatarlo hasta tener la resolución de la primera pantalla 1920x1080 El contenido se apreciará deformado. (Fig 2) Rotamos el contenido 90º para poder emitirlo al monitor También podríamos rotar directamente la salida de la gráfica del PC que vaya a emitir el contenido. (Fig 3) Introducimos esta señal Full HD en el videowall previamente cableado. Habilitamos el modo videowall en todos los monitores identificando el nº de columnas y nº de filas, y los Tile ID Al habilitarlo, el videowall expandirá el contenido y se verá proporcional en el videowall completo (Fig 4) 1080x3840 1080x1920 expandido 1080x1920 1920x1080 Fig. 2 Fig. 3 Fig. 1 Fig. 4

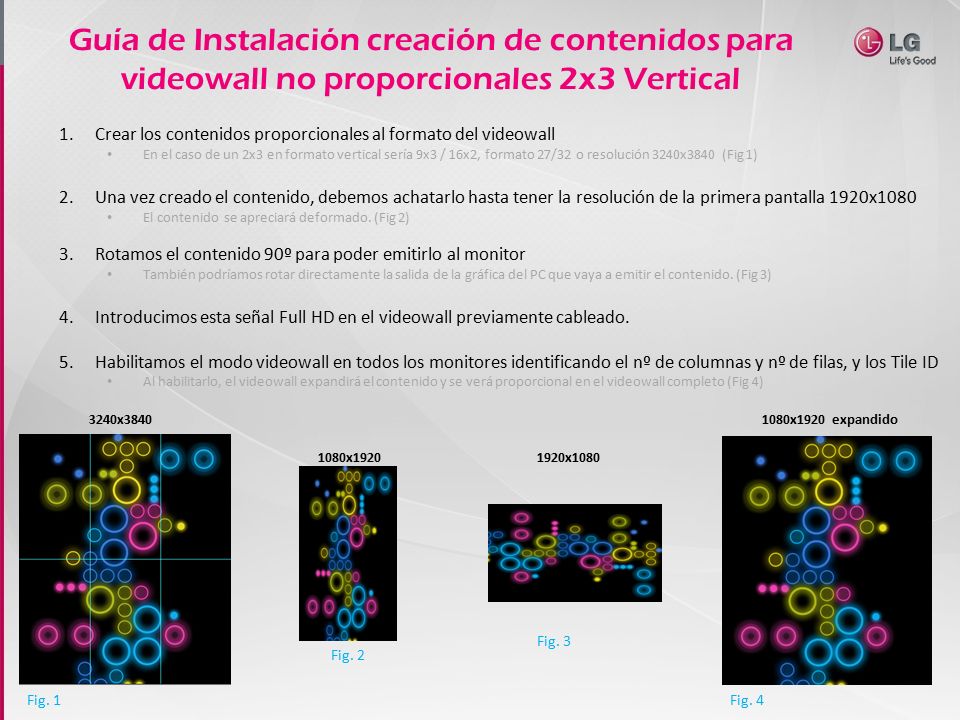

4 Guía de Instalación creación de contenidos para videowall no proporcionales 2x3 Vertical
Crear los contenidos proporcionales al formato del videowall En el caso de un 2x3 en formato vertical sería 9x3 / 16x2, formato 27/32 o resolución 3240x3840 (Fig 1) Una vez creado el contenido, debemos achatarlo hasta tener la resolución de la primera pantalla 1920x1080 El contenido se apreciará deformado. (Fig 2) Rotamos el contenido 90º para poder emitirlo al monitor También podríamos rotar directamente la salida de la gráfica del PC que vaya a emitir el contenido. (Fig 3) Introducimos esta señal Full HD en el videowall previamente cableado. Habilitamos el modo videowall en todos los monitores identificando el nº de columnas y nº de filas, y los Tile ID Al habilitarlo, el videowall expandirá el contenido y se verá proporcional en el videowall completo (Fig 4) 3240x3840 1080x1920 expandido 1080x1920 1920x1080 Fig. 3 Fig. 2 Fig. 1 Fig. 4
