1 Estructura del Alternador

2 Estator/ Devanado estatorico
Las fases en un alternador trifásico se conectan en: Estrella Triangulo El estator incorpora el devanado estatorico en el cual se induce la corriente trifásica.

3 Rotor/ Devanado de excitación
Garras polares Ventilador Devanado de excitación El rotor incorpora el devanado de excitación que induce la corriente en el estator. Este además suele incorporar los ventiladores para la refrigeración.

4 Puente rectificador/ Placa de diodos
Cada fase se conecta entre un diodo positivo y otro negativo. El puente rectificador tiene la función de rectificar la corriente trifásica. Va colocada en el lado de conexiones y refrigerada. Normalmente los alternadores montan 6 diodos de potencia; que rectifican la corriente de carga/ alimentación y otros 3 diodos de excitación, que rectifican la corriente de excitación.

5 Regulador de tensión Hay diferentes tipos de reguladores
Actualmente los reguladores son de menor tamaño y se montan en el propio alternador. Son reguladores electrónicos montados en el grupo portaescobillas. Los reguladores mecánicos, fueron los primeros; constaban de una bobina la cual creaba un campo magnetico que separaba unos contactos en función de la carga.

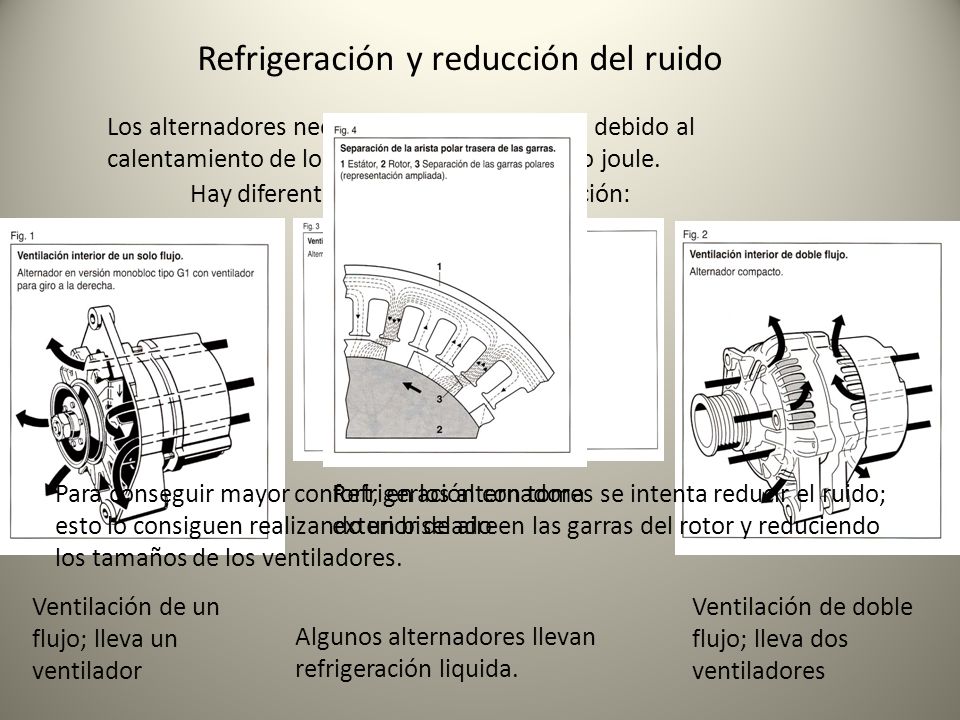

6 Refrigeración y reducción del ruido
Los alternadores necesitan una refrigeración debido al calentamiento de los bobinados por el efecto joule. Hay diferentes sistemas de refrigeración: Para conseguir mayor confort, en los alternadores se intenta reducir el ruido; esto lo consiguen realizando un biselado en las garras del rotor y reduciendo los tamaños de los ventiladores. Refrigeración con toma exterior de aire Ventilación de un flujo; lleva un ventilador Ventilación de doble flujo; lleva dos ventiladores Algunos alternadores llevan refrigeración liquida.
