1 TRANSMISION POR CADENA
Universidad del Táchira Departamento de Ingeniería Mecánica Núcleo de Diseño Mecánico Dibujo de Elementos de Máquina TRANSMISION POR CADENA Ing. Gerardo Márquez, MSc

2 TRANSMISIONES POR CADENA
Una cadena es un elemento de transmisión de potencia formado por una serie de eslabones unidos con pernos. Fig. 1 Transmisión por cadena de rodillo Fuente: Robert Mott. Cuarta Edición. Fig. 2 Fotografía de una instalación real de un accionamiento Fuente: Robert Mott. Cuarta Edición.

3 Conveniencia del uso de Transmisión por Cadena
En la condición de baja velocidad y gran par torsión , la transmisión por cadena son adecuada. Su mantenimiento y reemplazo, en caso de ruptura, es mas fácil que para engranajes y bandas. Se pueden utilizar para sostener cargas

4 Tamaños de cadenas de rodillos
La cadena de rodillo estándar tiene designación de tamaño del 40 al 240 , como se muestra en la tabla. Los dígitos aparte indican el el paso de la cadena, en octavos de pulgada. Se recomienda emplear solo el 10% de la resistencia promedio a la tensión que se muestra en la tabla en aplicaciones donde la cadena sostiene una carga.

5 Lineamientos de diseño para transmisiones por cadenas
A continuación se presentan las recomendaciones para diseñar Transmisiones por cadenas: La cantidad mínima de dientes de una Catarina debe ser 17, a menos que el impulsor trabaje a una velocidad muy pequeña, menos de 100 rpm. La relación de velocidades máxima debe ser de 7.0. La distancia entre centros entre los ejes de catarinas debe ser de 30 a 50 pasos de cadena La catarina mayor no debe tener mas de 120 dientes La longitud de la cadena debe ser un múltiplo entero del paso

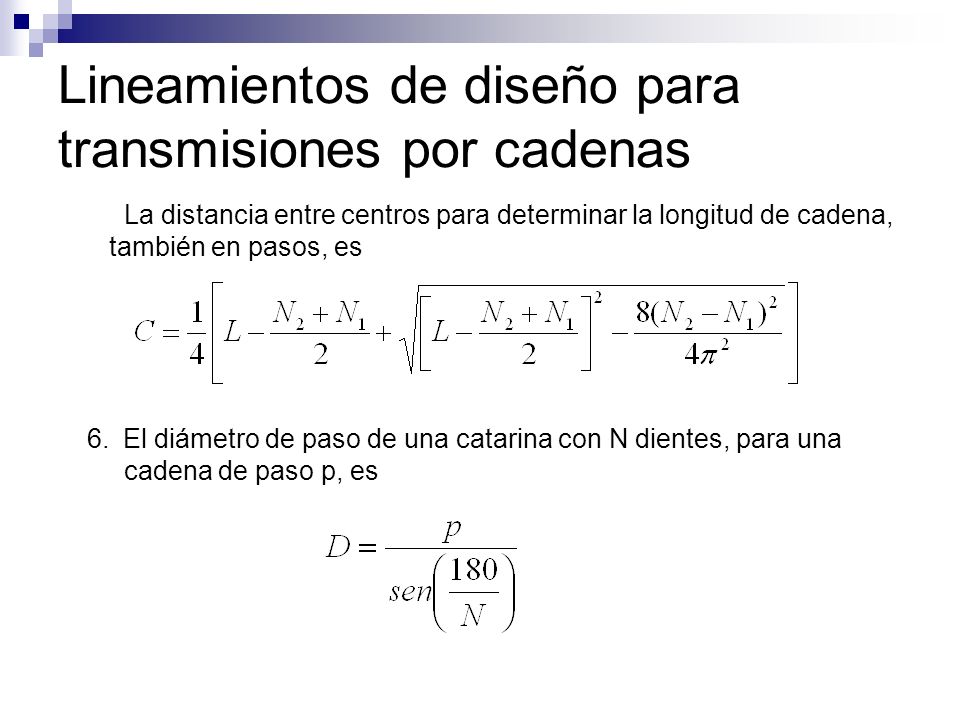

6 Lineamientos de diseño para transmisiones por cadenas
La distancia entre centros para determinar la longitud de cadena, también en pasos, es El diámetro de paso de una catarina con N dientes, para una cadena de paso p, es

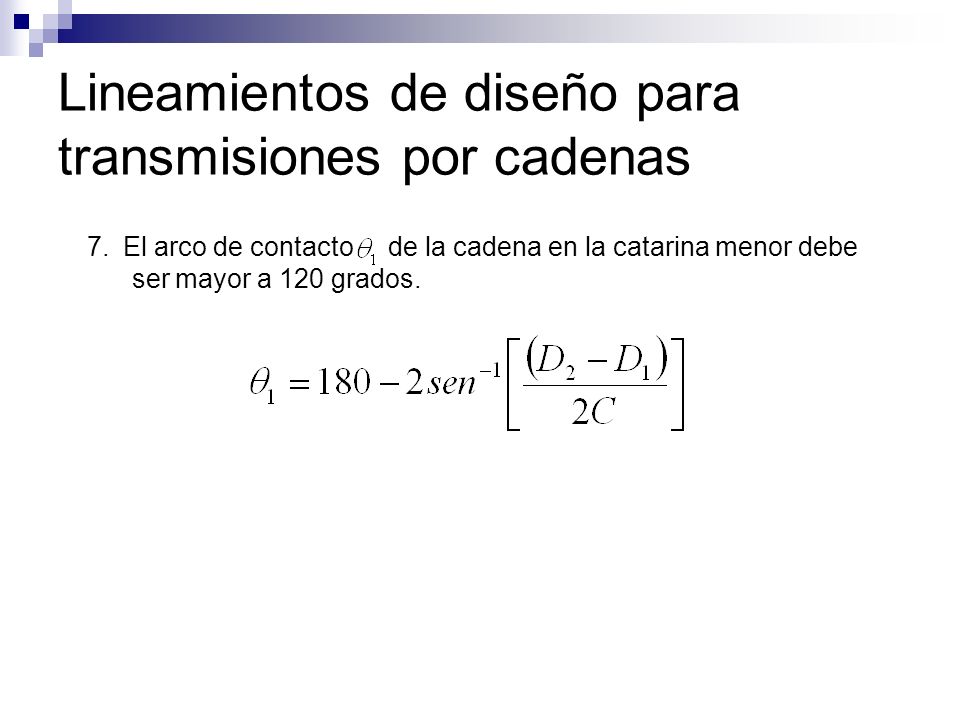

7 Lineamientos de diseño para transmisiones por cadenas
El arco de contacto de la cadena en la catarina menor debe ser mayor a 120 grados.

8 Factores de Servicio

9 Tablas de Capacidad de Potencia

10 Tablas de Capacidad de Potencia

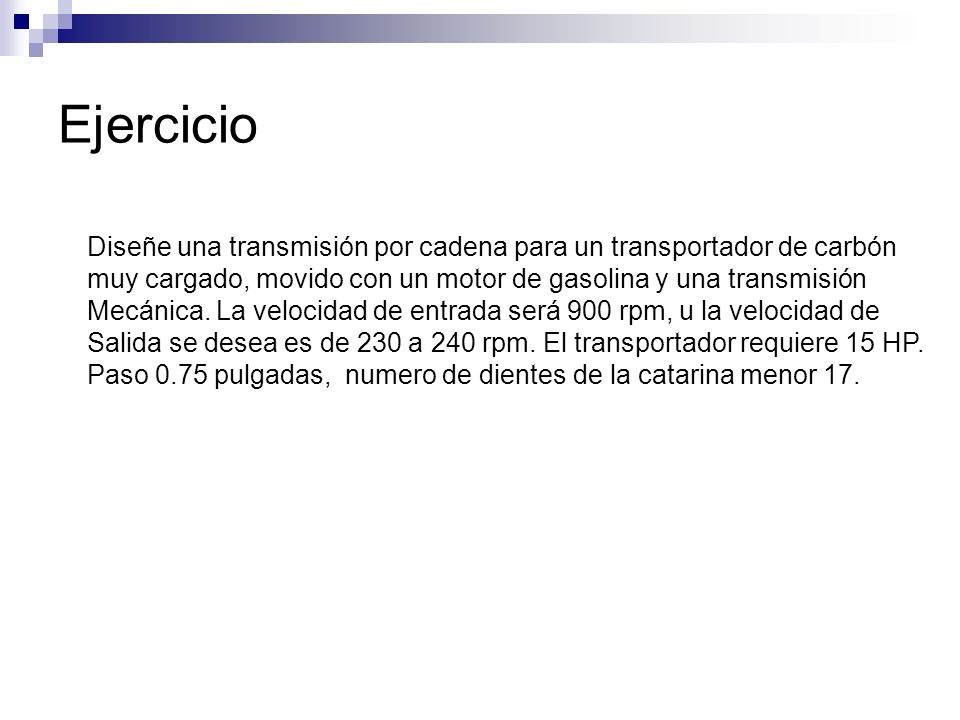

11 Ejercicio Diseñe una transmisión por cadena para un transportador de carbón muy cargado, movido con un motor de gasolina y una transmisión Mecánica. La velocidad de entrada será 900 rpm, u la velocidad de Salida se desea es de 230 a 240 rpm. El transportador requiere 15 HP. Paso 0.75 pulgadas, numero de dientes de la catarina menor 17.
