Cables de aplicación en sistemas solares fotovoltaicos

Presentación del tema: "Cables de aplicación en sistemas solares fotovoltaicos"— Transcripción de la presentación:

1 Cables de aplicación en sistemas solares fotovoltaicos
Lisardo Recio

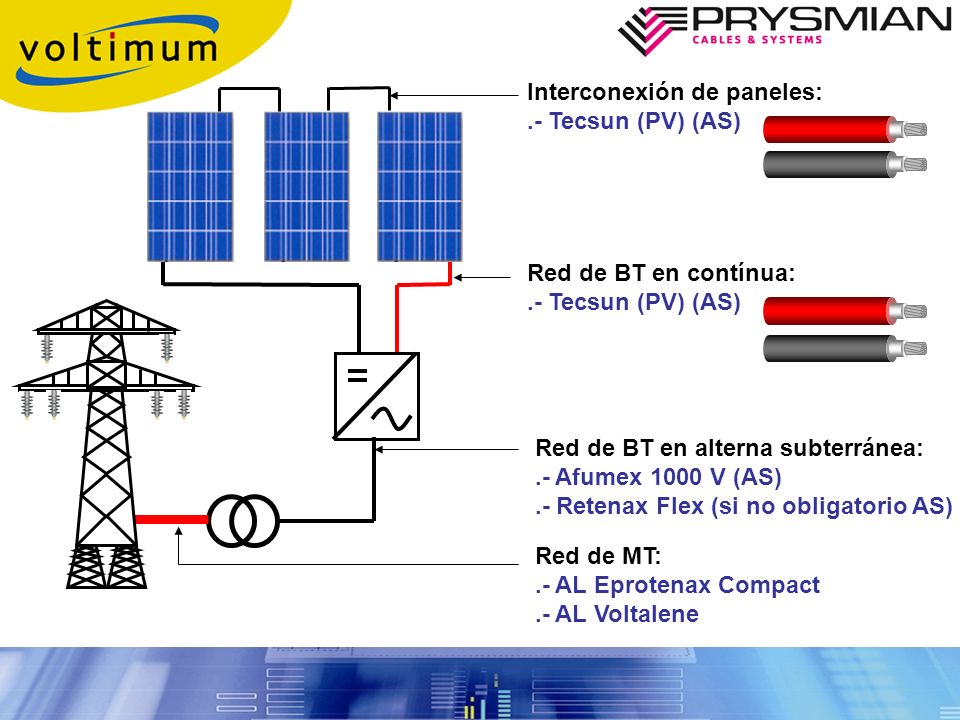

2 Interconexión de paneles:
.- Tecsun (PV) (AS) Red de BT en contínua: .- Tecsun (PV) (AS) Red de BT en alterna subterránea: .- Afumex 1000 V (AS) .- Retenax Flex (si no obligatorio AS) Red de MT: .- AL Eprotenax Compact .- AL Voltalene

3 Tecsun (PV) (AS) CABLES BT S1ZZ-F (AS) 0,6/1 kV 3 2 1
1. Conductor de cobre estañado flexible 2. Aislamiento HEPR 3. Cubierta de doble capa de EVA (azul, negro o rojo)

4 AS .- Vida útil 30 años .- Tensión 0,6/1 kV .- Servicios móviles
CARACTERÍSTICAS DEL CABLE TECSUN (PV) (AS) .- Vida útil 30 años .- Tensión 0,6/1 kV .- Servicios móviles AS .- Alta Seguridad .- Alta temperatura (120 ºC)

5 .- Resistencia a rayos UVA y ozono
CARACTERÍSTICAS DEL CABLE TECSUN (PV) (AS) .- Resistencia al frío .- Resistencia a rayos UVA y ozono .- Resistencia a la agresión atmosférica y la acción del agua .- Resistencia a la abrasión y a los golpes .- Resistencia a agentes químicos

6 .- Flexibilidad .- Identificación .- Ecología CARACTERÍSTICAS
DEL CABLE TECSUN (PV) (AS) .- Flexibilidad .- Identificación .- Ecología

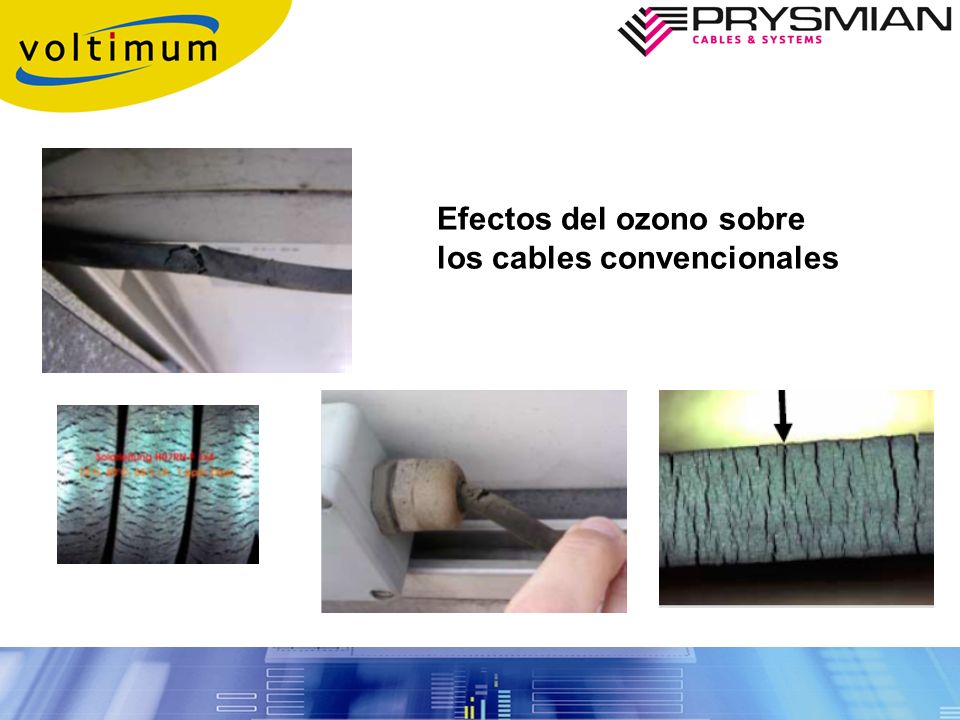

7 Efectos del ozono sobre
los cables convencionales

8 Condiciones 72 h, 40 ºC, 55 % humedad relativa, 2 ppm ozono …o…
ENSAYOS TECSUN (PV) (AS) Condiciones 72 h, 40 ºC, 55 % humedad relativa, 2 ppm ozono …o… 24 h, 25 ºC, aire seco 250 ppm ozono Resistencia al ozono

9 Resistencia al impacto Torsión en frío
ENSAYOS TECSUN (PV) (AS) Resistencia al impacto Torsión en frío Cabina ensayos -70 ºC +80 ºC Doblado en frío

10 Cabina resistencia rayos UVA Muestra para ensayo

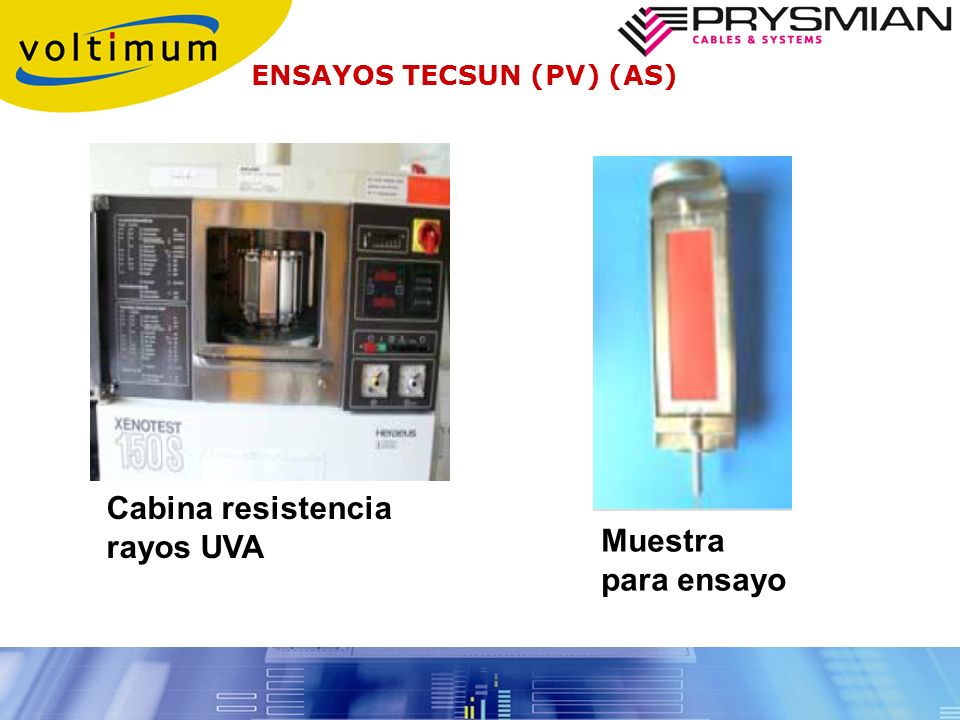

ENSAYOS TECSUN (PV) (AS) Cabina resistencia rayos UVA Muestra para ensayo

11 Abrasión contra otro cable
ENSAYOS TECSUN (PV) (AS) Abrasión contra otro cable Abrasión contra arena Abrasión contra metal o plásticos

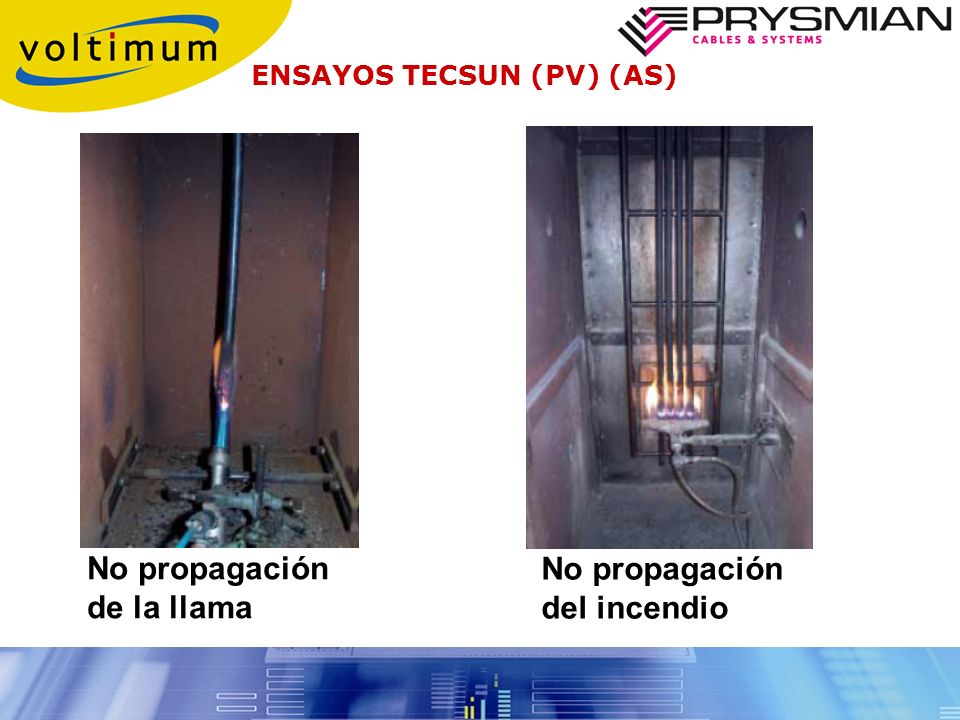

12 No propagación de la llama No propagación del incendio
ENSAYOS TECSUN (PV) (AS) No propagación de la llama No propagación del incendio

13 ENSAYOS TECSUN (PV) (AS)
Baja opacidad de humos

14 Baja toxicidad y corrosividad de humos (libre de halógenos)
ENSAYOS TECSUN (PV) (AS) Baja toxicidad y corrosividad de humos (libre de halógenos)

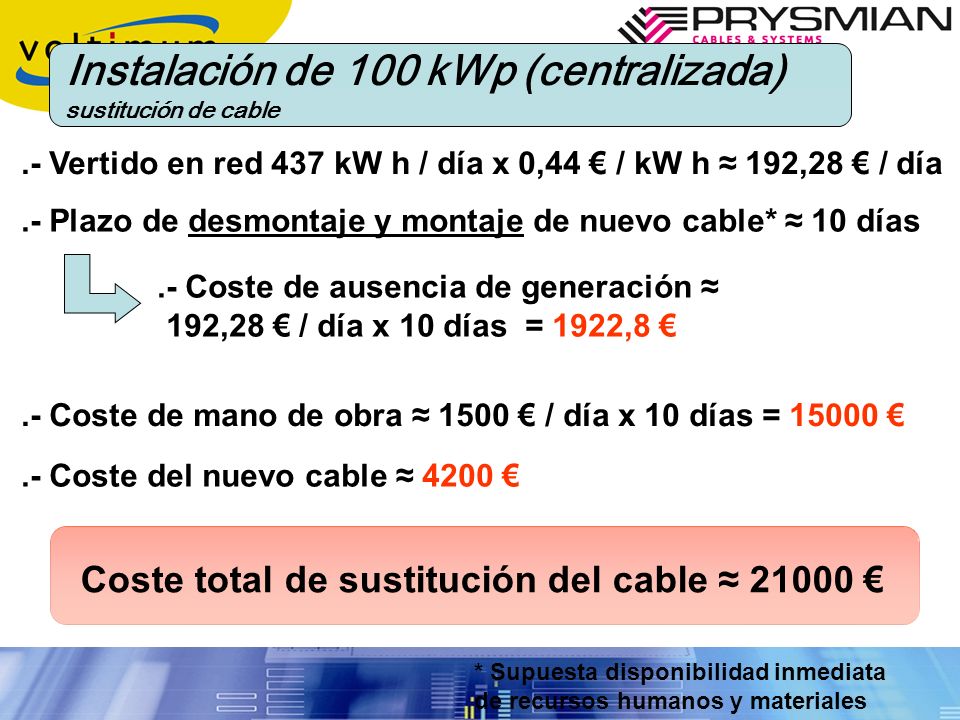

15 Instalación de 100 kWp (centralizada)
sustitución de cable .- Vertido en red 437 kW h / día x 0,44 € / kW h ≈ 192,28 € / día .- Plazo de desmontaje y montaje de nuevo cable* ≈ 10 días .- Coste de ausencia de generación ≈ 192,28 € / día x 10 días = 1922,8 € .- Coste de mano de obra ≈ 1500 € / día x 10 días = € .- Coste del nuevo cable ≈ 4200 € Coste total de sustitución del cable ≈ € * Supuesta disponibilidad inmediata de recursos humanos y materiales

16 Instalación de 100 kWp (descentralizada)
sustitución de cable .- Vertido en red 437 kW h / día x 0,44 € / kW h ≈ 192,28 € / día .- Plazo de desmontaje y montaje de nuevo cable* ≈ 7 días .- Coste de ausencia de generación ≈ 192,28 € / día x 5 días = 961,4 € .- Coste de mano de obra ≈ 1500 € / día x 5 días = 7500 € .- Coste del nuevo cable ≈ 1000 € Coste total de sustitución del cable ≈ 9500 € Supuesta disponibilidad inmediata de técnicos de montaje y materiales

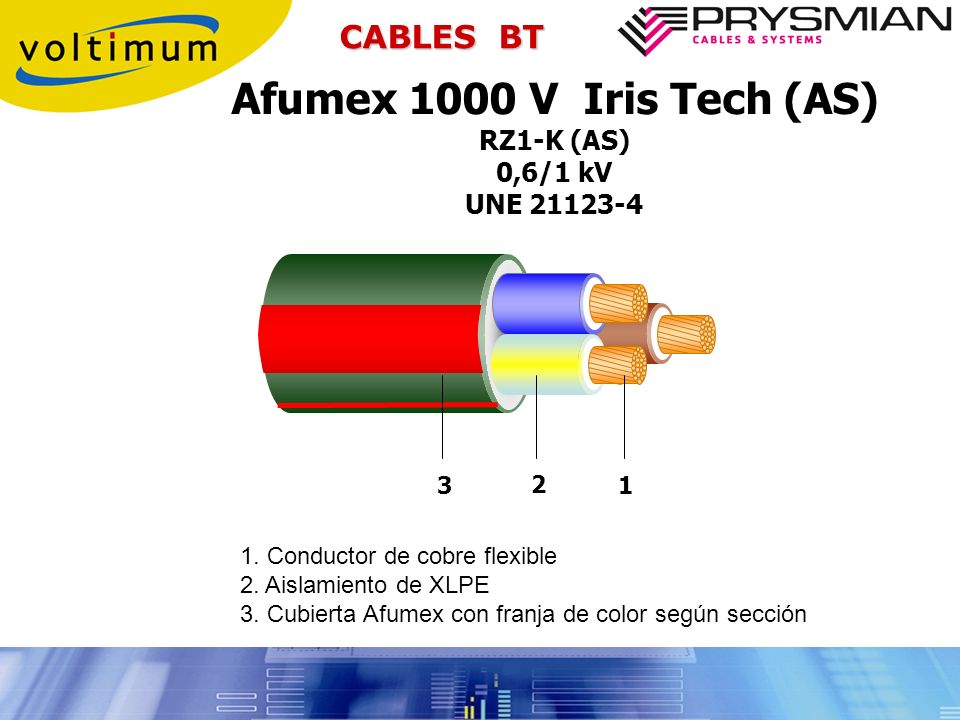

17 Afumex 1000 V Iris Tech (AS) CABLES BT RZ1-K (AS) 0,6/1 kV UNE 21123-4
1. Conductor de cobre flexible 2. Aislamiento de XLPE 3. Cubierta Afumex con franja de color según sección

18 Retenax Flex Iris Tech CABLES BT RV-K 0,6/1 kV UNE 21123-2 3 2 1
1. Conductor de cobre flexible 2. Aislamiento de XLPE 3. Cubierta de PVC con franja de color según sección

19 CABLES MT AL EPROTENAX H COMPACT 12/20 kV, 18/30 kV Tipo : HEPRZ1
Tensión : 12/20 kV, 18/30 kV Norma : UNE HD 620-9E HOMOLOGADO POR IBERDROLA Composición: Conductor: cuerda redonda compacta de hilos de aluminio, clase 2, conforme a norma UNE 2. Semiconductora interna: capa extrusionada de material conductor. 3. Aislamiento: etileno propileno de alto gradiente, (HEPR). 4. Semiconductora externa: capa extrusionada de material conductor separable en frío. 5.Pantalla metálica: hilos de cobre en hélice. Sección total 16 mm2 6. Separador: cinta. 7. Cubierta exterior: poliolefina termoplástica, Z1. Nombre comercial VEMEX (DMZ1).

20 CABLES MT AL VOLTALENE H 12/20 kV, 18/30 kV Tipo : RHZ1-OL P
Tensión : 12/20 kV, 18/30 kV Norma : UNE-HD 620-7E HOMOLOGADO POR LAS COMPAÑÍAS DEL GRUPO ENDESA (FECSA, ENHER, UNELCO, SEVILLANA DE ELECTRICIDAD...) Composición: Conductor: cuerda redonda compacta de hilos de aluminio, clase 2, conforme a norma UNE 2. Semiconductora interna: capa extrusionada de material conductor. 3. Aislamiento: polietileno reticulado,(XLPE). 4. Semiconductora externa: capa extrusionada de material conductor separable en frío. 5. Pantalla metálica: hilos de cobre en hélice. Sección total 16 mm2 6. Protección longitudinal al agua: cinta higroscópica hinchante. 7. Cubierta exterior: poliolefina termoplástica, Z1. Nombre comercial VEMEX (DMZ1).

21 CABLES MT AL VOLTALENE H 12/20 kV, 18/30 kV Tipo : RHZ1-2OL
Tensión : 12/20 kV, 18/30 kV Norma : UNE-HD 620-7E HOMOLOGADO POR UNIÓN FENOSA Composición: Conductor: cuerda redonda compacta de hilos de aluminio, clase 2, conforme a norma UNE Conductor obturado longitudinalmente al agua. 2. Semiconductora interna: capa extrusionada de material conductor. 3. Aislamiento: polietileno reticulado,(XLPE). 4. Semiconductora externa: capa extrusionada de material conductor separable en frío. 5. Pantalla metálica: hilos de cobre en hélice. Sección total 16 mm2 6. Protección longitudinal al agua: cinta higroscópica hinchante. 7. Cubierta exterior: poliolefina termoplástica, Z1. Nombre comercial VEMEX (DMZ1). Nota aclaratoria: este cable homologado por Unión Fenosa lleva siempre doble obturación longitudinal, en la pantalla y en el conductor.

22 Intensidades admisibles para el cable Tecsun (PV) (AS)

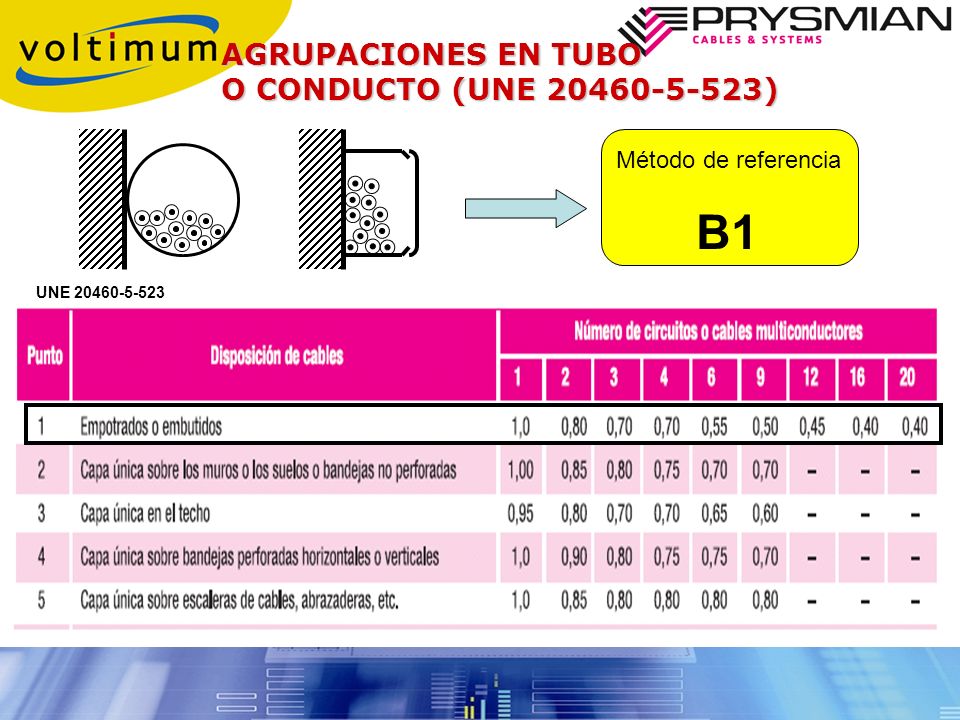

23 B1 AGRUPACIONES EN TUBO O CONDUCTO (UNE 20460-5-523)
Método de referencia B1 UNE

24 Método de referencia B1 Termoestable  XLPE Monofásica  2

25 Intensidades en A 1 2 3 4 6 9 12 16 20 T ambiente = 40 ºC
T en el conductor = 90 ºC Nº Circuitos de 2 conductores 1 2 3 4 6 9 12 16 20 Sección Intensidades en A 1,5 14 11 10 8 2,5 26 20,8 18,2 14,3 13 11,7 10,4 36 28,8 25,2 19,8 18 16,2 14,4 46 36,8 32,2 25,3 23 20,7 18,4 65 52 45,5 35,8 32,5 29,3 87 69,6 60,9 47,9 43,5 39,2 34,8 25 110 88 77 60,5 55 49,5 44 35 137 95,9 75,4 68,5 61,7 54,8 50 167 134 117 91,8 83,5 75,2 66,8 Ejemplo: 6 circuitos de 2 conductores sección 1x6

26 CABLES AL AIRE EN VARIAS CAPAS EN
CONTACTO (NORMA FRANCESA NF C ) NF C Número de capas 2 3 4 o 5 6 a 8 9 o más Coeficiente 0,8 0,73 0,7 0,68 0,66 UNE Ejemplo Bandeja perforada Coeficiente de corrección por agrupamiento: f = 0,8 x 0,75 = 0,6

27 E Termoestable  XLPE Monofásica  2 Bandeja perforada
Método de referencia E

28 Intensidades en A 1 2 3 4 6 9 12 16 20 Bandeja perforada una sola capa
T ambiente = 40 ºC T en el conductor = 90 ºC Nº Circuitos de 2 conductores 1 2 3 4 6 9 12 16 20 Sección Intensidades en A 1,5 24 21,6 19,2 18 16,8 2,5 33 29,7 26,4 24,8 23,1 45 40,5 36 33,8 31,5 57 51,3 45,6 42,8 39,9 10 76 68,4 60,8 53,2 105 94,5 84 78,7 73,5 25 123 111 98,4 92,3 86,1 35 154 139 123,2 116 108 50 188 121 150,4 141 132 Ejemplo: 6 circuitos de 2 conductores Sección 1x4

29 .- Si el cable está expuesto directamente al sol hay que multiplicar
T ambiente = 40 ºC Bandeja perforada T en el conductor = 90 ºC .- Si el cable está expuesto directamente al sol hay que multiplicar los valores por 0,9 .- Para 2 capas de cable en la bandeja multiplicar los valores de la tabla anterior por 0,8, para 3 capas por 0,73 y así sucesivamente según la tabla comentada: NF C Número de capas 2 3 4 o 5 6 a 8 9 o más Coeficiente 0,8 0,73 0,7 0,68 0,66

30 CABLES BAJO TUBO EN VARIAS CAPAS (NORMA FRANCESA NF C 15-100 Y REGLAMENTO PORTUGUÉS)

31 1X25 1X70 INSTALACIÓN DE CABLE DIRECTAMENTE ENTERRADO I = 155 A
UNE (2004) INSTALACIÓN DE CABLE DIRECTAMENTE ENTERRADO I = 155 A I = 155 A AHORA: RESITIVIDAD ESTÁNDAR DEL TERRENO 2,5 K m / W ANTES: RESITIVIDAD ESTÁNDAR DEL TERRENO 1 K m / W 1X25 1X70 LA TABLA 1 (ITC-BT 19) YA NO ES VÁLIDA

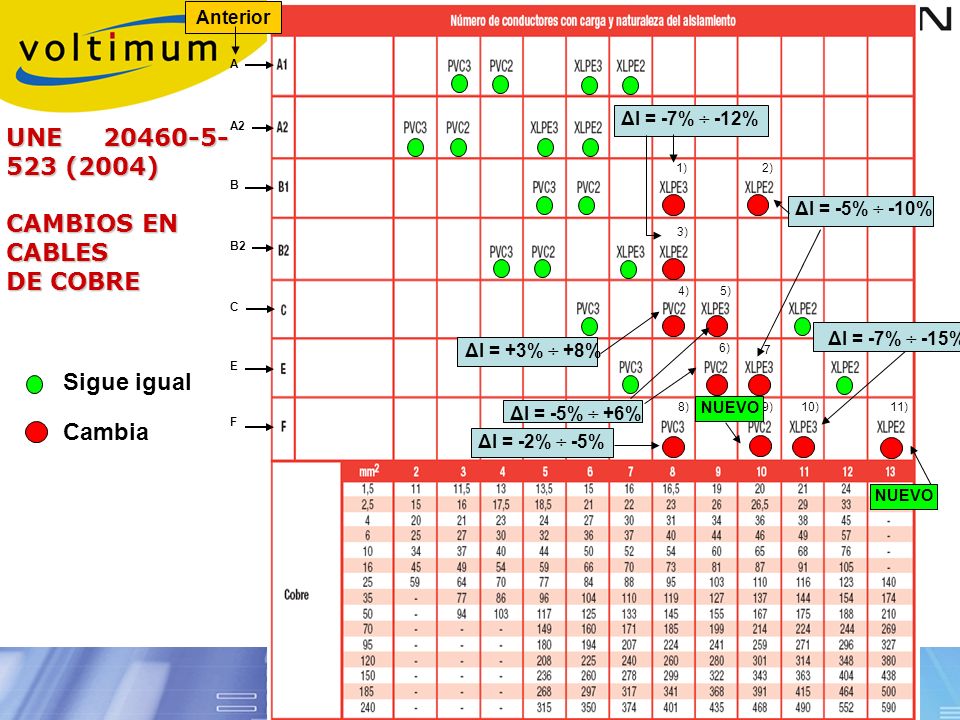

32 UNE 20460-5-523 (2004) CAMBIOS EN CABLES DE COBRE Sigue igual Cambia
Anterior A ΔI = -7% ÷ -12% UNE (2004) CAMBIOS EN CABLES DE COBRE A2 1) 2) B ΔI = -5% ÷ -10% 3) B2 4) 5) C ΔI = -7% ÷ -15% ΔI = +3% ÷ +8% 6) 7 E Sigue igual ΔI = -5% ÷ +6% 8) NUEVO 9) 10) 11) Cambia F ΔI = -2% ÷ -5% NUEVO
