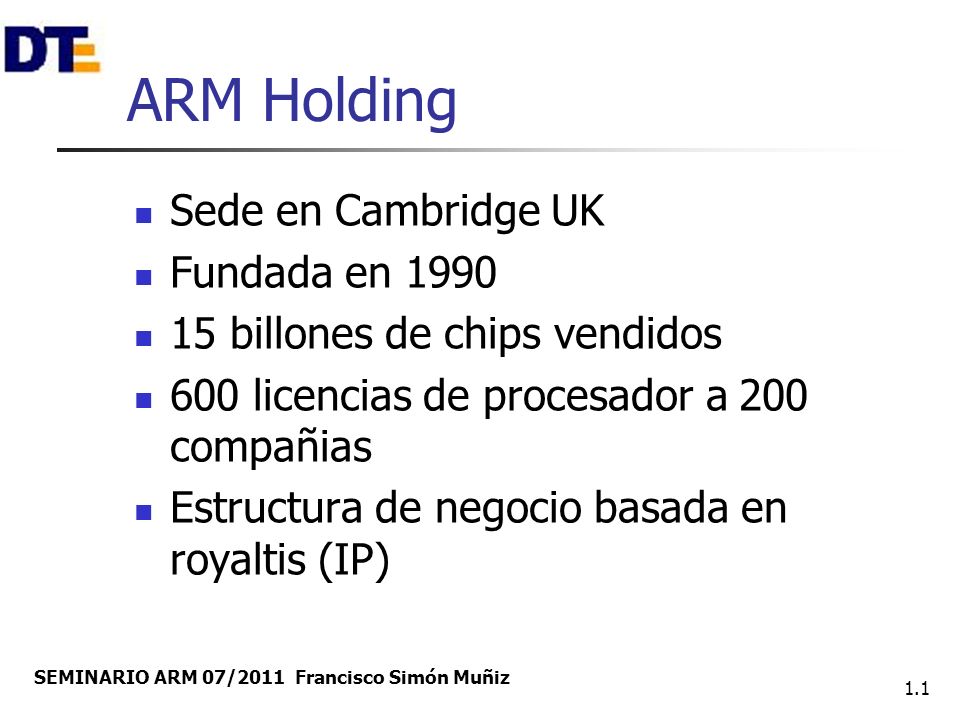

1 SEMINARIO ARM 07/2011 Francisco Simón Muñiz 1.1 ARM Holding Sede en Cambridge UK Fundada en 1990 15 billones de chips vendidos 600 licencias de procesador a 200 compañias Estructura de negocio basada en royaltis (IP)

2 SEMINARIO ARM 07/2011 Francisco Simón Muñiz 1.2 ARM. MERCADOS

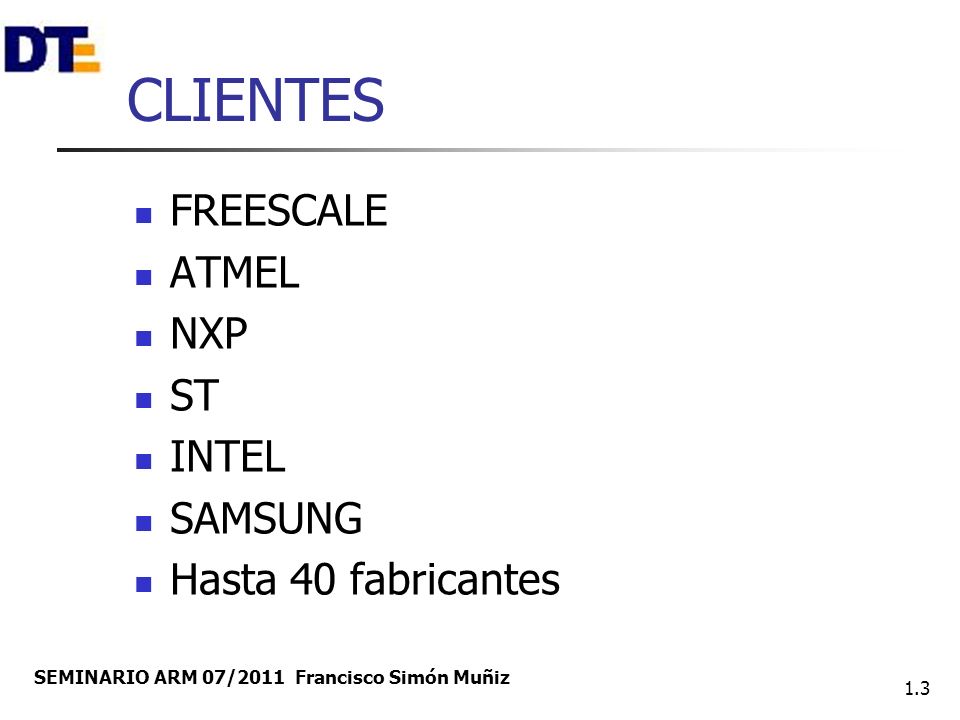

3 SEMINARIO ARM 07/2011 Francisco Simón Muñiz 1.3 CLIENTES FREESCALE ATMEL NXP ST INTEL SAMSUNG Hasta 40 fabricantes

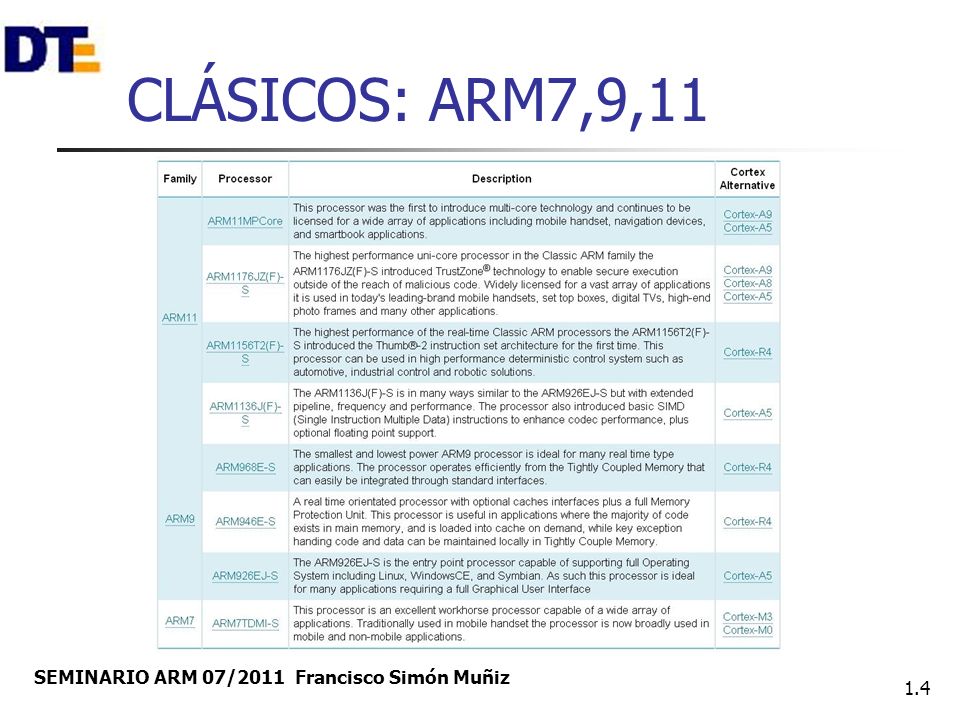

4 SEMINARIO ARM 07/2011 Francisco Simón Muñiz 1.4 CLÁSICOS: ARM7,9,11

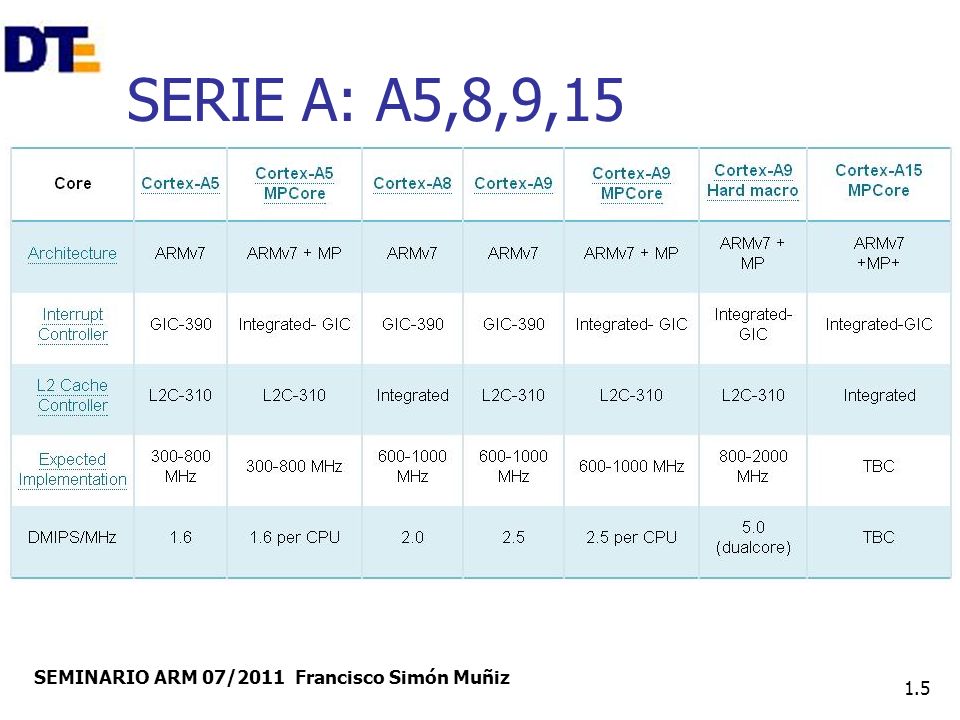

5 SEMINARIO ARM 07/2011 Francisco Simón Muñiz 1.5 SERIE A: A5,8,9,15

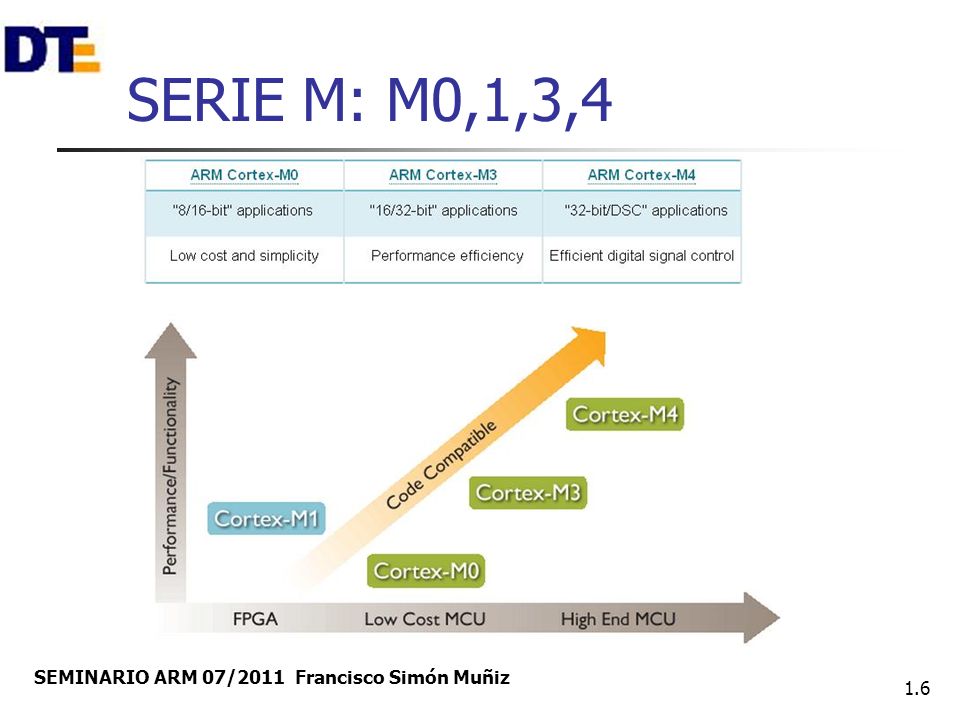

6 SEMINARIO ARM 07/2011 Francisco Simón Muñiz 1.6 SERIE M: M0,1,3,4

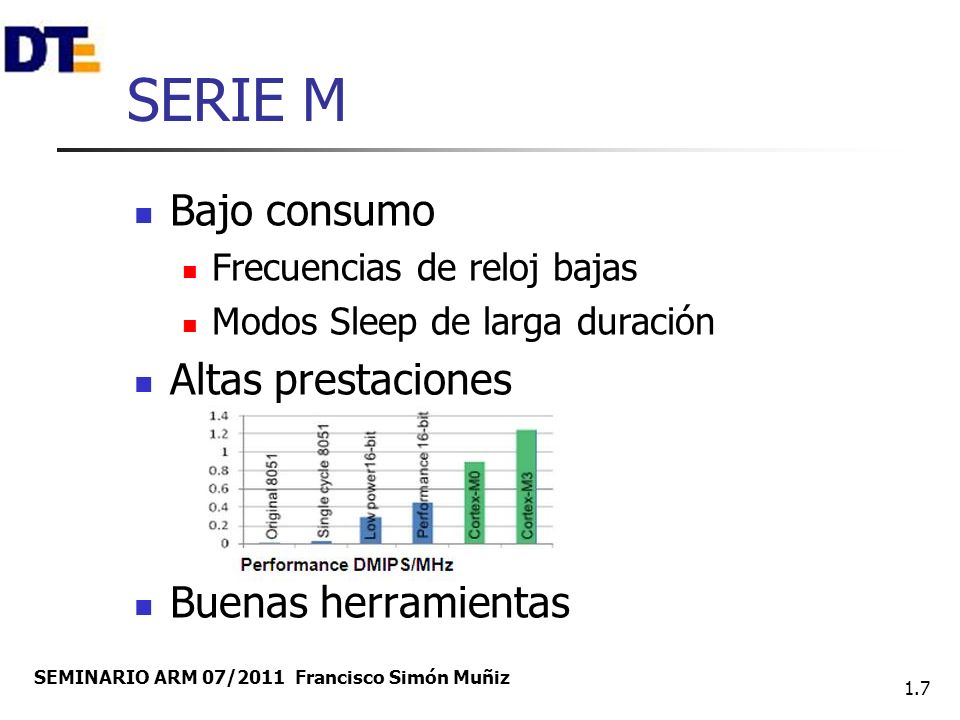

7 SEMINARIO ARM 07/2011 Francisco Simón Muñiz 1.7 SERIE M Bajo consumo Frecuencias de reloj bajas Modos Sleep de larga duración Altas prestaciones Buenas herramientas

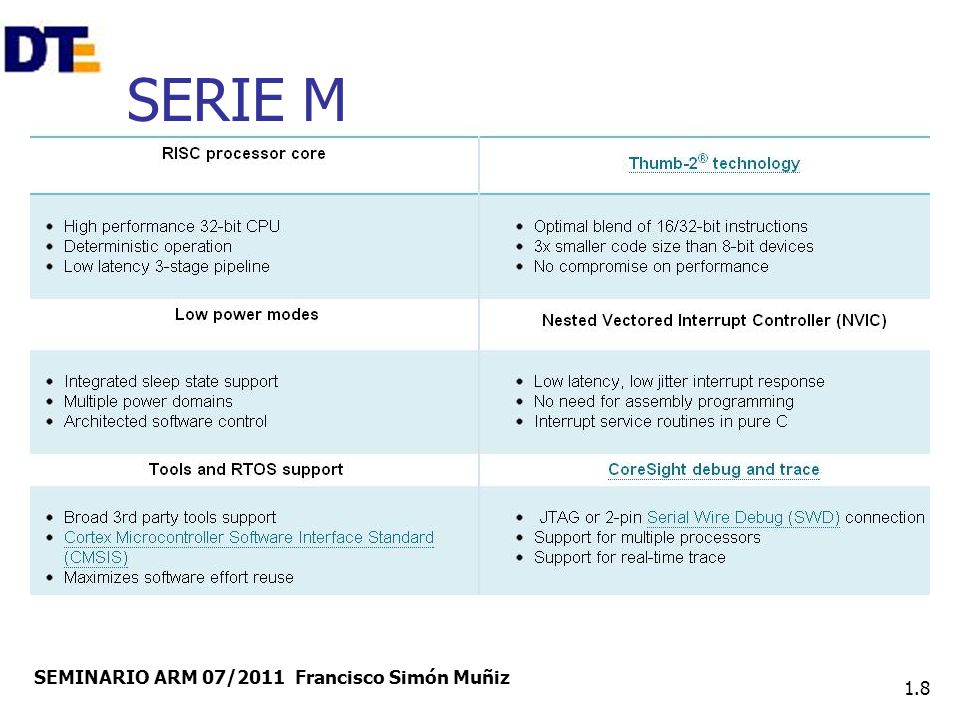

8 SEMINARIO ARM 07/2011 Francisco Simón Muñiz 1.8 SERIE M

9 SEMINARIO ARM 07/2011 Francisco Simón Muñiz 1.9 SERIE M

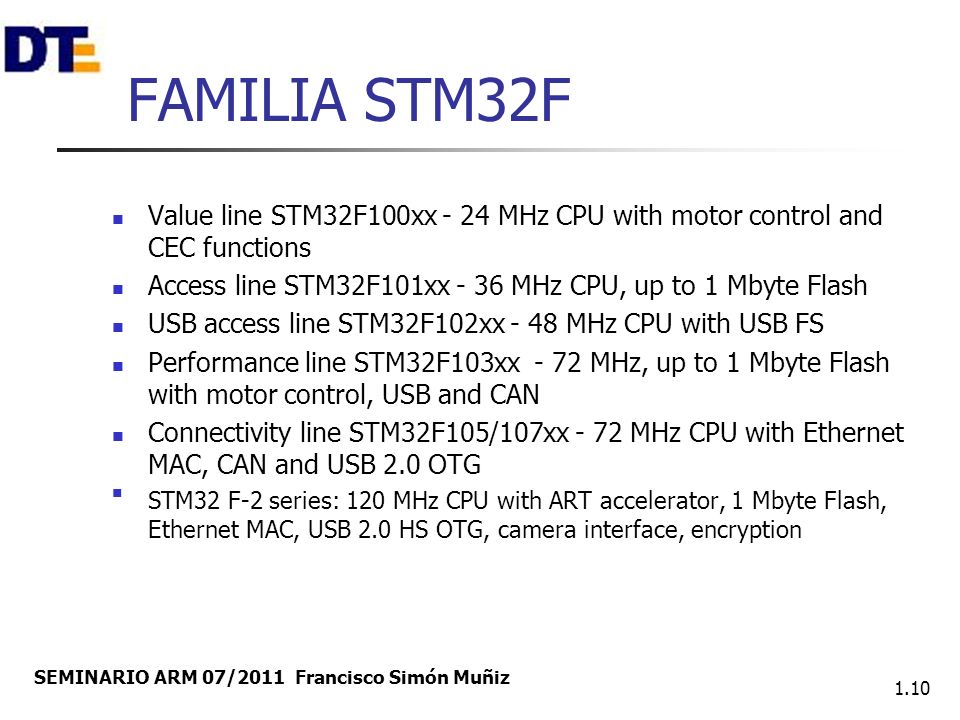

10 SEMINARIO ARM 07/2011 Francisco Simón Muñiz 1.10 FAMILIA STM32F Value line STM32F100xx - 24 MHz CPU with motor control and CEC functions Access line STM32F101xx - 36 MHz CPU, up to 1 Mbyte Flash USB access line STM32F102xx - 48 MHz CPU with USB FS Performance line STM32F103xx - 72 MHz, up to 1 Mbyte Flash with motor control, USB and CAN Connectivity line STM32F105/107xx - 72 MHz CPU with Ethernet MAC, CAN and USB 2.0 OTG STM32 F-2 series: 120 MHz CPU with ART accelerator, 1 Mbyte Flash, Ethernet MAC, USB 2.0 HS OTG, camera interface, encryption

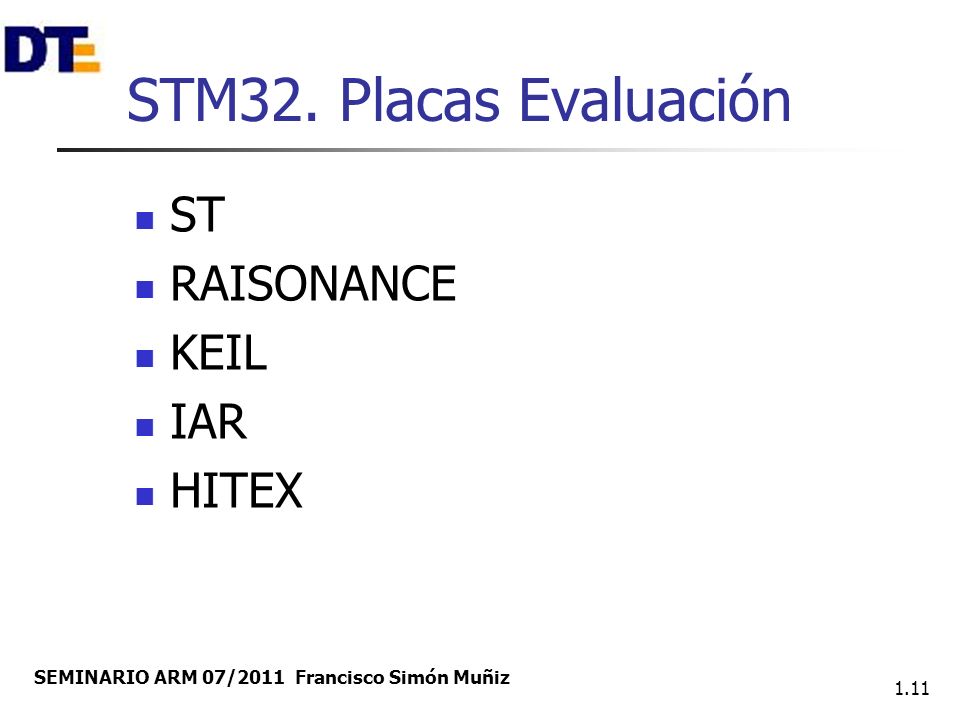

11 SEMINARIO ARM 07/2011 Francisco Simón Muñiz 1.11 STM32. Placas Evaluación ST RAISONANCE KEIL IAR HITEX

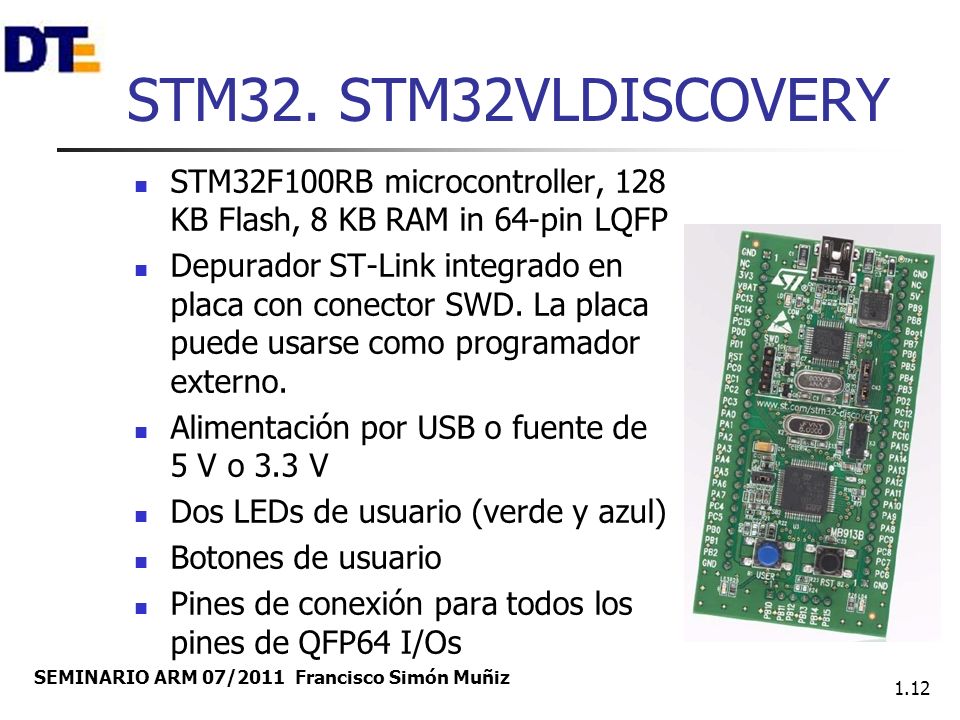

12 SEMINARIO ARM 07/2011 Francisco Simón Muñiz 1.12 STM32. STM32VLDISCOVERY STM32F100RB microcontroller, 128 KB Flash, 8 KB RAM in 64-pin LQFP Depurador ST-Link integrado en placa con conector SWD. La placa puede usarse como programador externo. Alimentación por USB o fuente de 5 V o 3.3 V Dos LEDs de usuario (verde y azul) Botones de usuario Pines de conexión para todos los pines de QFP64 I/Os

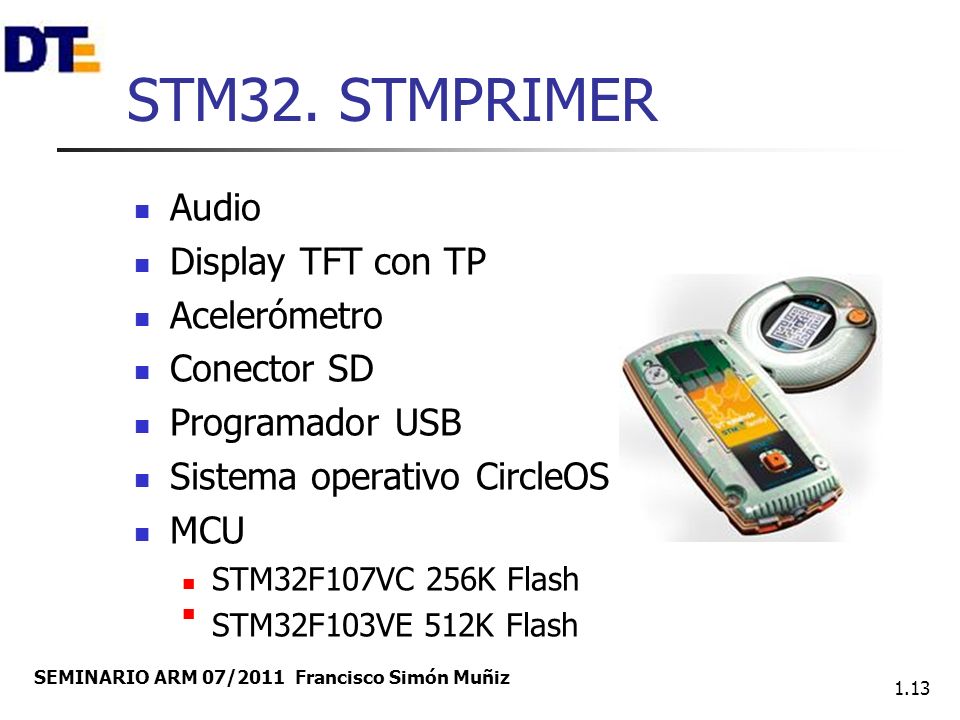

13 SEMINARIO ARM 07/2011 Francisco Simón Muñiz 1.13 STM32. STMPRIMER Audio Display TFT con TP Acelerómetro Conector SD Programador USB Sistema operativo CircleOS MCU STM32F107VC 256K Flash STM32F103VE 512K Flash

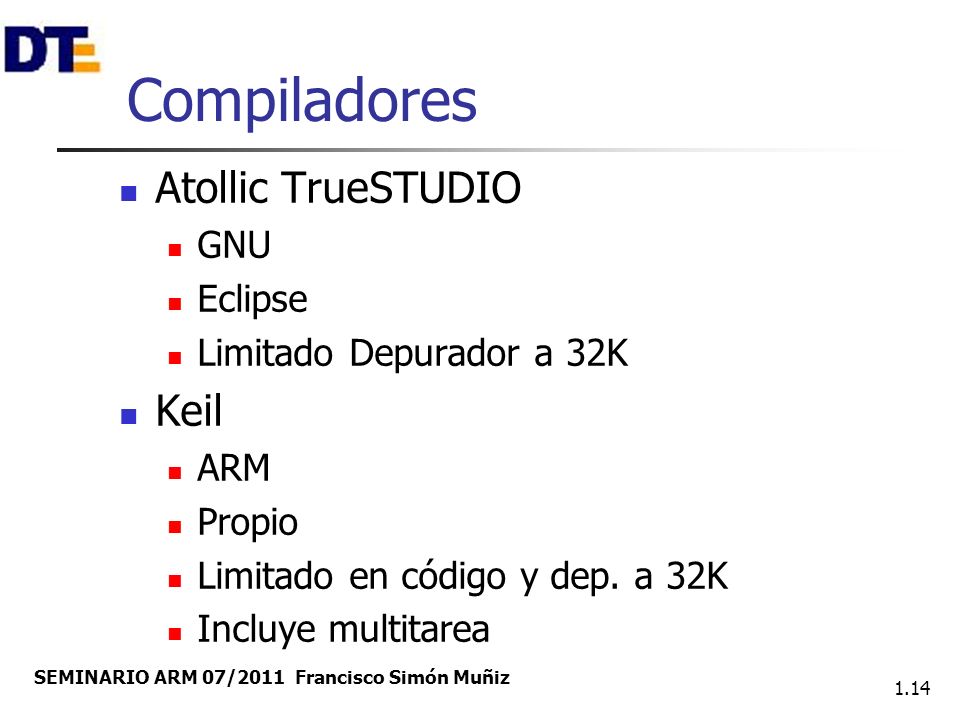

14 SEMINARIO ARM 07/2011 Francisco Simón Muñiz 1.14 Compiladores Atollic TrueSTUDIO GNU Eclipse Limitado Depurador a 32K Keil ARM Propio Limitado en código y dep. a 32K Incluye multitarea

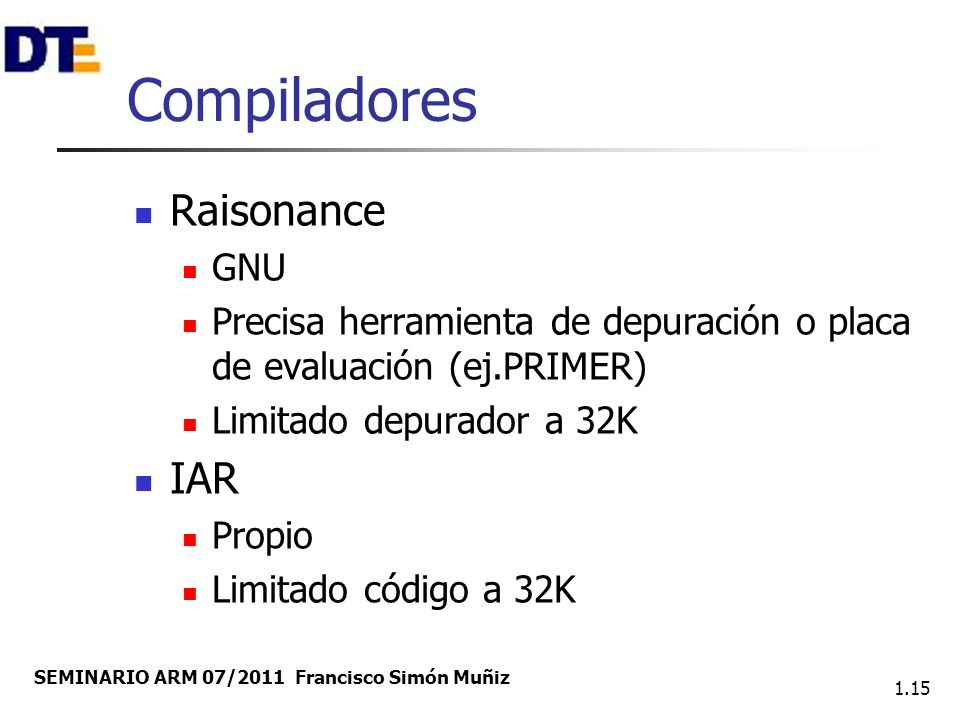

15 SEMINARIO ARM 07/2011 Francisco Simón Muñiz 1.15 Compiladores Raisonance GNU Precisa herramienta de depuración o placa de evaluación (ej.PRIMER) Limitado depurador a 32K IAR Propio Limitado código a 32K
