1 CUENTAKILOMETROS PILOTO INTERMITENTE PILOTO INSTRUMENTOS PILOTOLUZ LARGA MASA FARO FARO 56A RELE&C.VUELTAS INTERMITENTE DER INTERMITENTE IZQ LAVERDA 1200

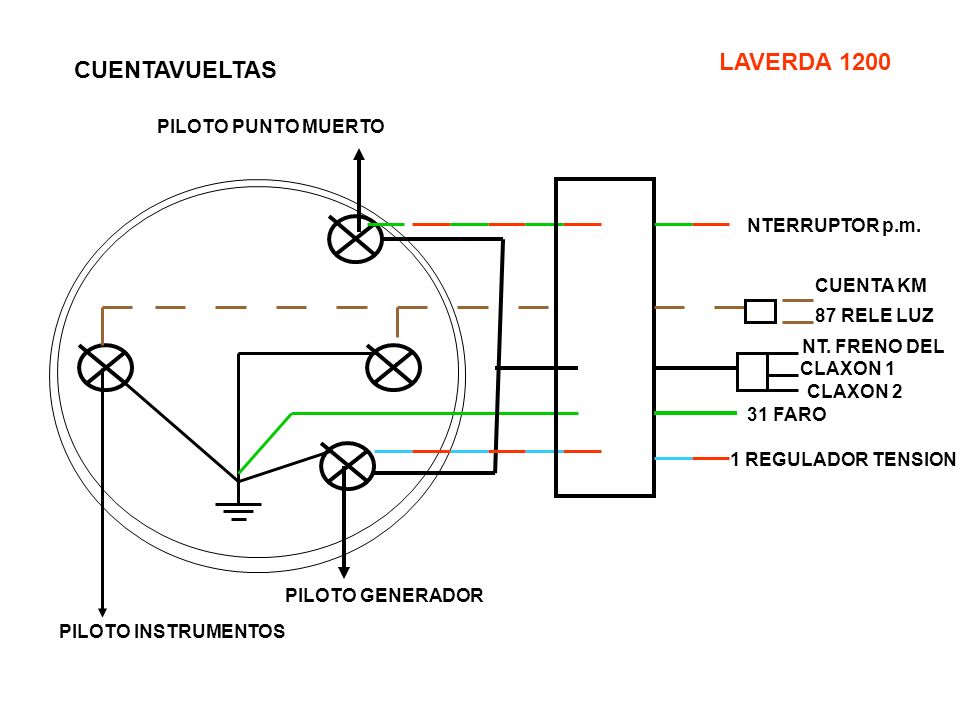

2 CUENTAVUELTAS PILOTO INSTRUMENTOS PILOTO PUNTO MUERTO PILOTO GENERADOR NTERRUPTOR p.m. CUENTA KM 87 RELE LUZ NT. FRENO DEL CLAXON 1 CLAXON 2 31 FARO 1 REGULADOR TENSION LAVERDA 1200

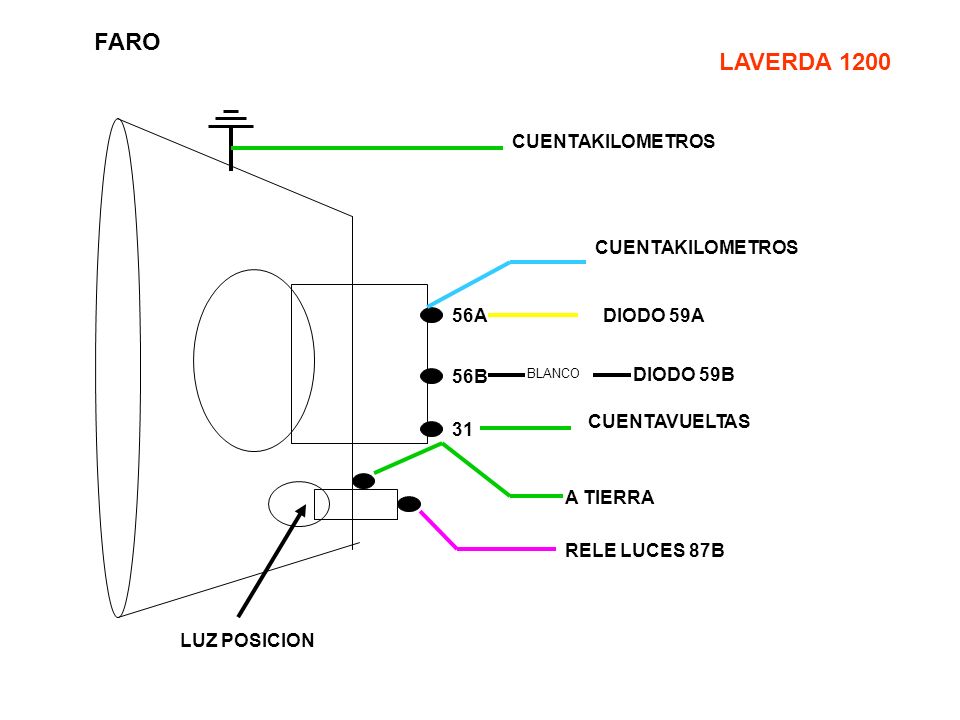

3 FARO 56A 56B 31 LUZ POSICION CUENTAKILOMETROS DIODO 59A BLANCO DIODO 59B CUENTAVUELTAS A TIERRA RELE LUCES 87B LAVERDA 1200

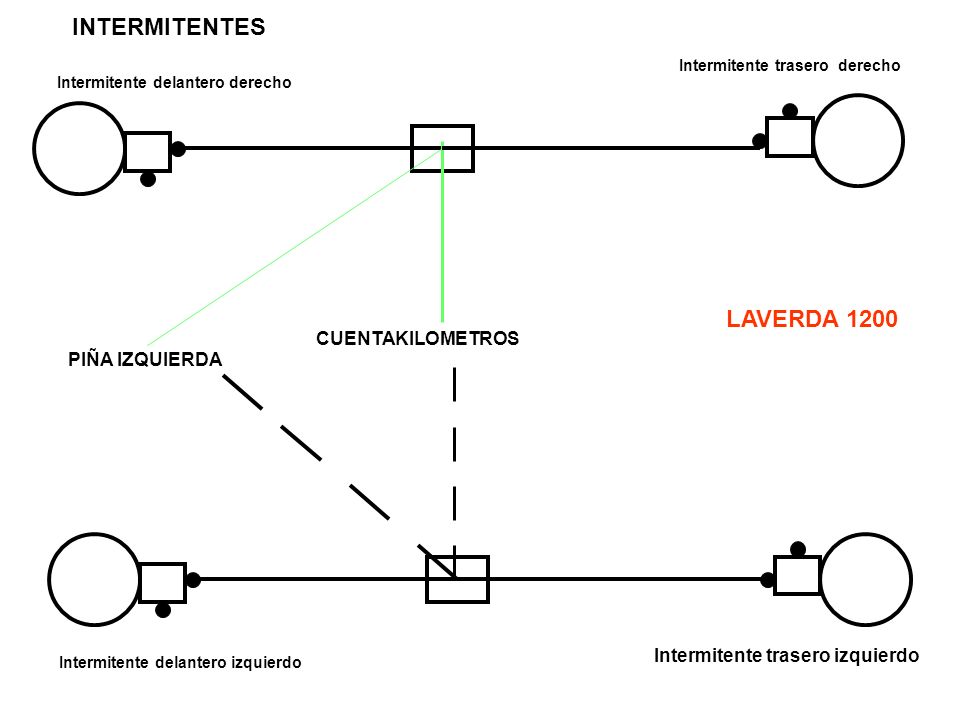

4 Intermitente delantero derecho Intermitente delantero izquierdo CUENTAKILOMETROS INTERMITENTES PIÑA IZQUIERDA Intermitente trasero derecho Intermitente trasero izquierdo LAVERDA 1200

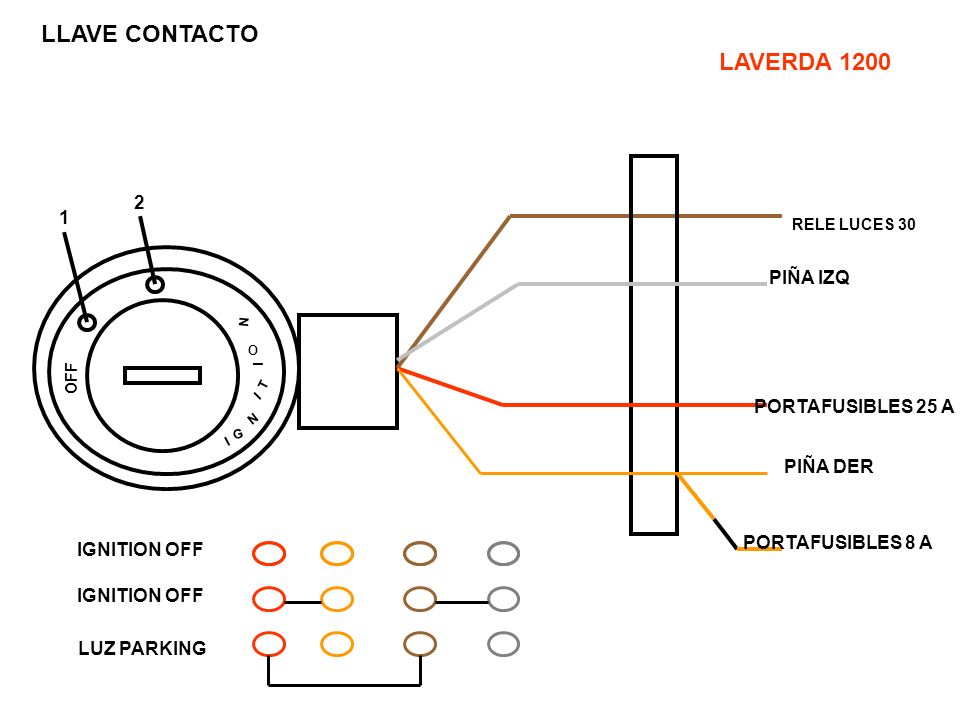

5 OFF I G N I T I N O 2 1 RELE LUCES 30 PIÑA IZQ PORTAFUSIBLES 25 A PIÑA DER PORTAFUSIBLES 8 A LLAVE CONTACTO LAVERDA 1200 IGNITION OFF LUZ PARKING

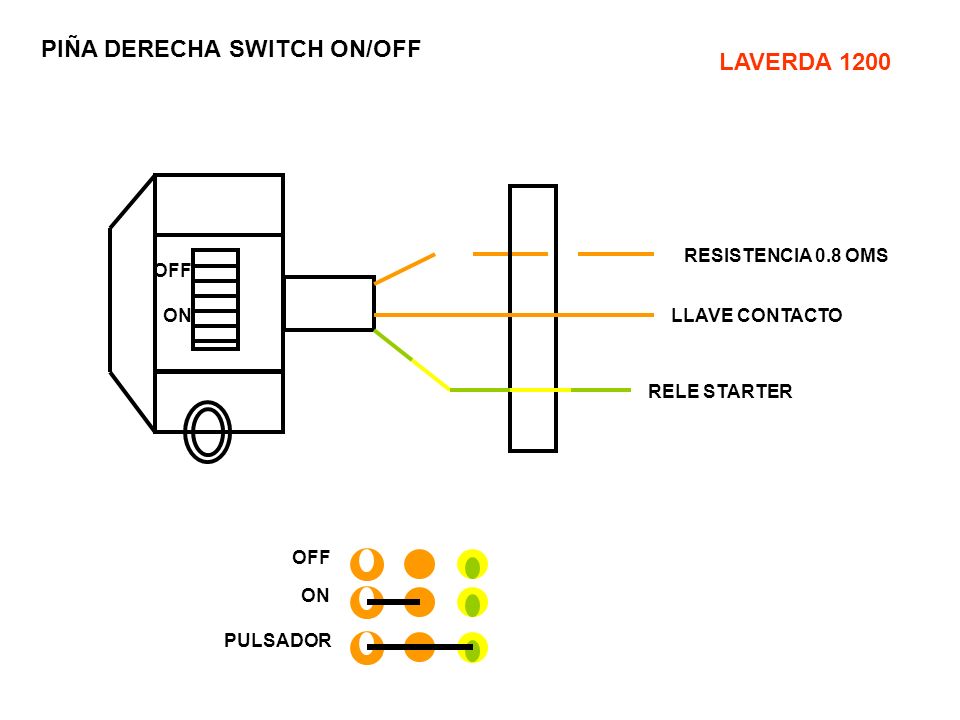

6 PIÑA DERECHA SWITCH ON/OFF RESISTENCIA 0.8 OMS LLAVE CONTACTO RELE STARTER LAVERDA 1200 OFF ON OFF ON PULSADOR

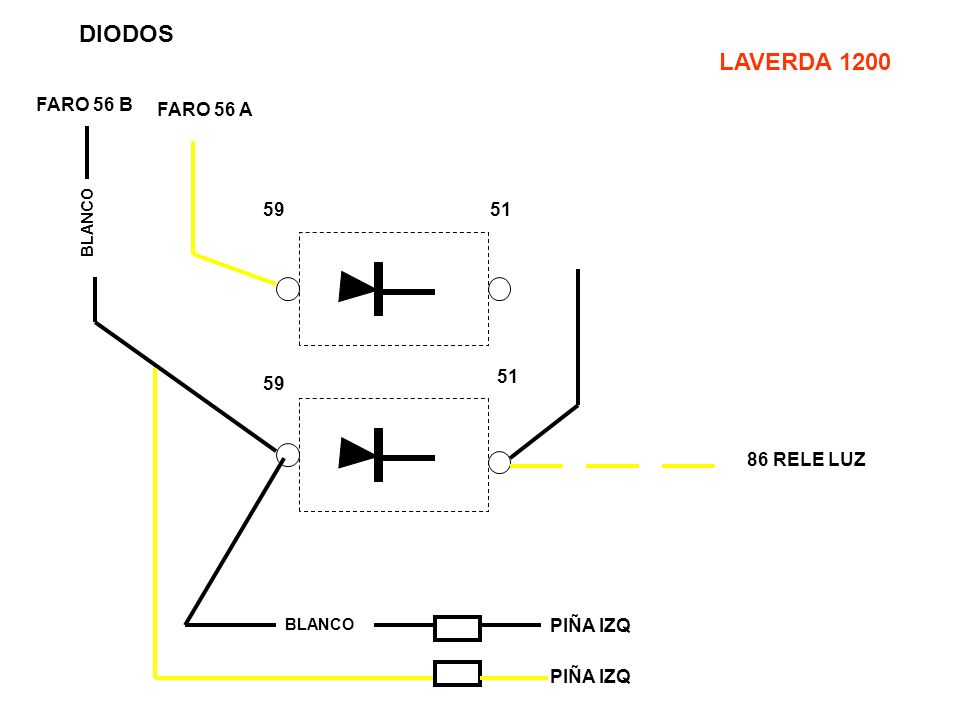

7 59 51 FARO 56 A BLANCO FARO 56 B PIÑA IZQ BLANCO PIÑA IZQ 86 RELE LUZ DIODOS LAVERDA 1200

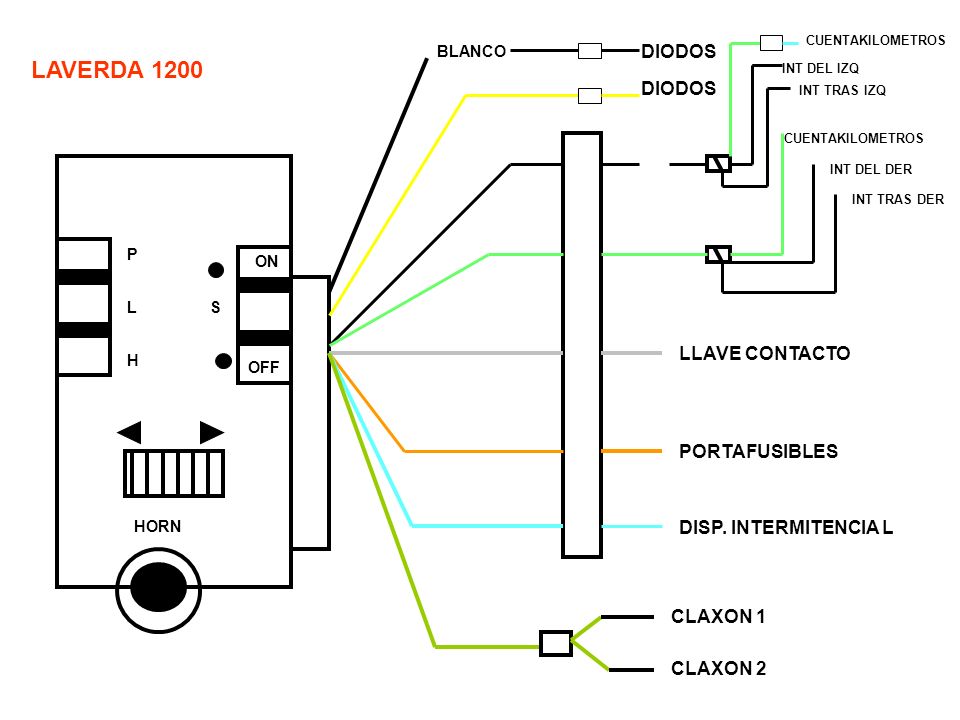

8 HORN P L H ON OFF S BLANCO DIODOS CUENTAKILOMETROS INT DEL IZQ INT TRAS IZQ CUENTAKILOMETROS INT DEL DER INT TRAS DER LLAVE CONTACTO PORTAFUSIBLES DISP. INTERMITENCIA L CLAXON 1 CLAXON 2 LAVERDA 1200

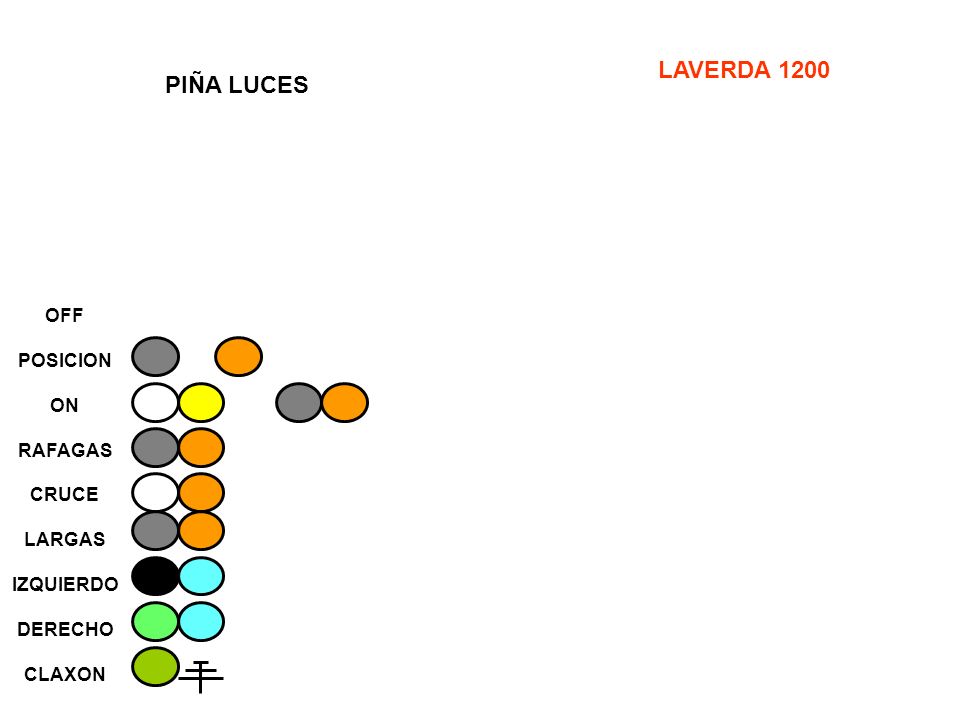

9 OFF POSICION ON RAFAGAS CRUCE LARGAS IZQUIERDO DERECHO CLAXON PIÑA LUCES LAVERDA 1200

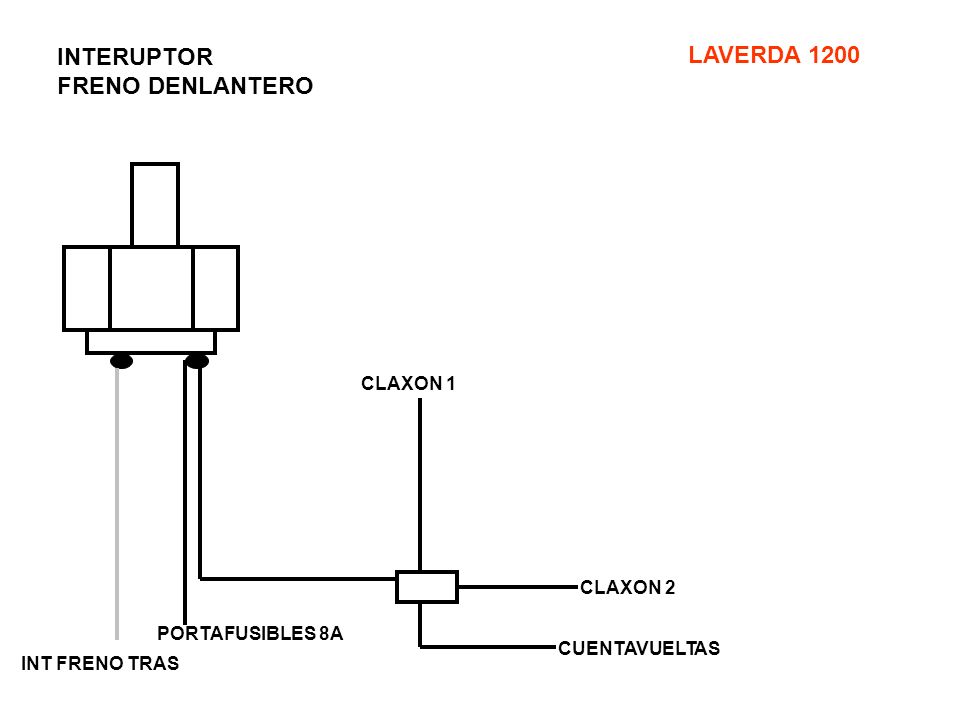

10 INTERUPTOR FRENO DENLANTERO INT FRENO TRAS PORTAFUSIBLES 8A CLAXON 1 CLAXON 2 CUENTAVUELTAS LAVERDA 1200

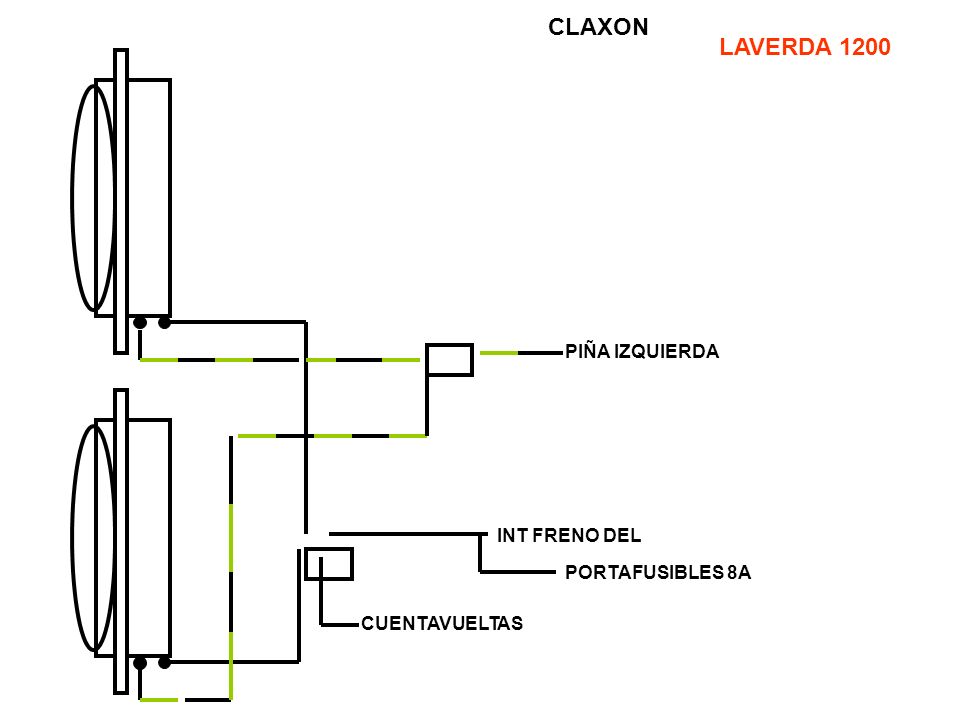

11 CLAXON INT FRENO DEL PORTAFUSIBLES 8A CUENTAVUELTAS PIÑA IZQUIERDA LAVERDA 1200

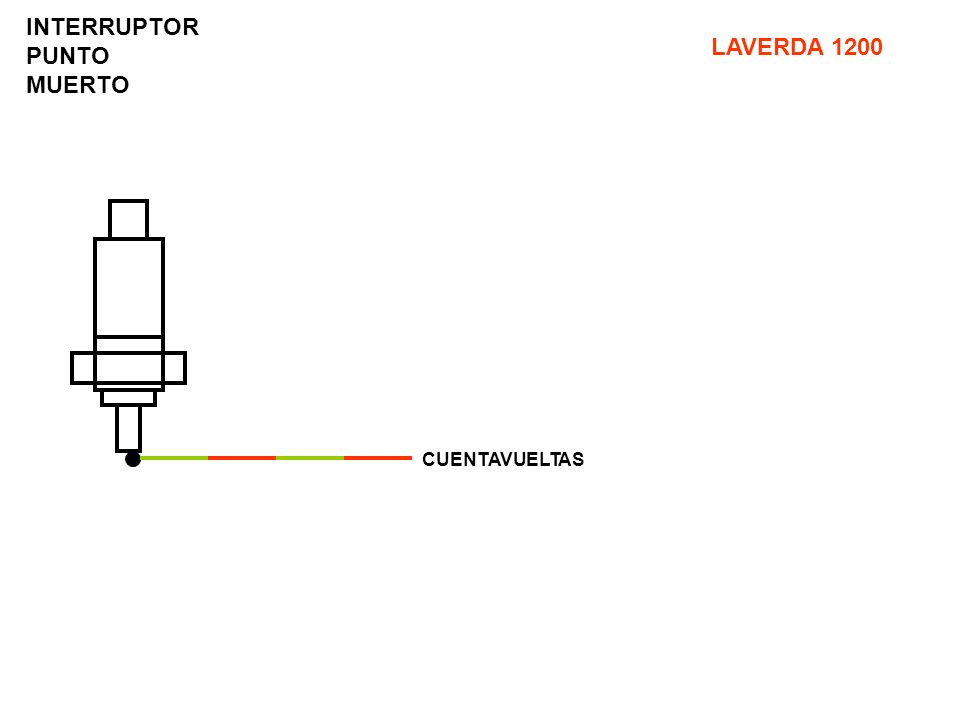

12 INTERRUPTOR PUNTO MUERTO CUENTAVUELTAS LAVERDA 1200

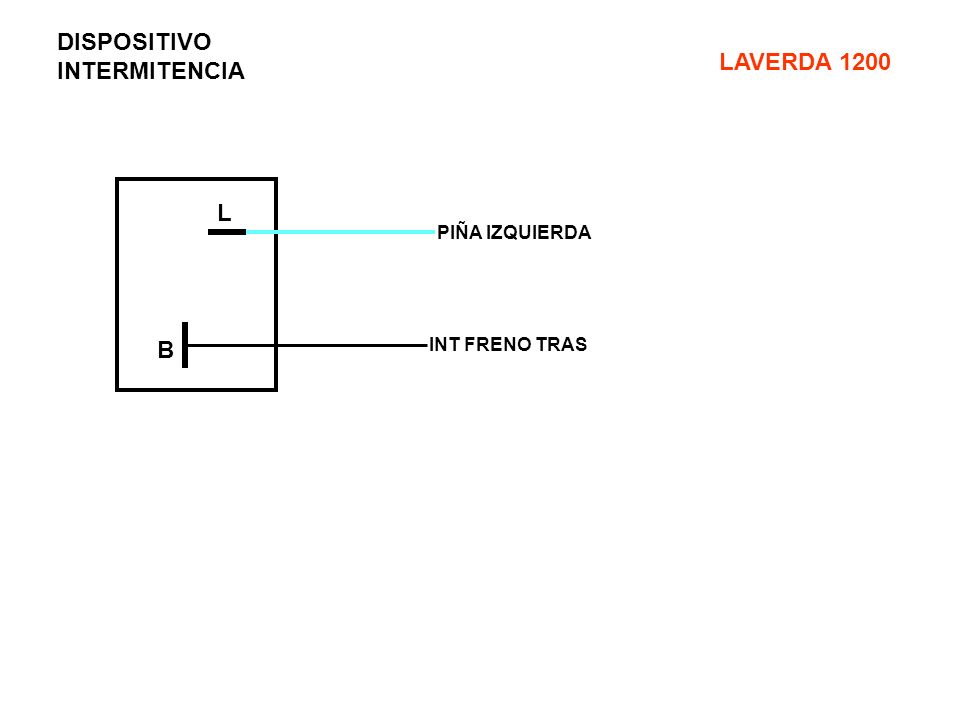

13 DISPOSITIVO INTERMITENCIA L B PIÑA IZQUIERDA INT FRENO TRAS LAVERDA 1200

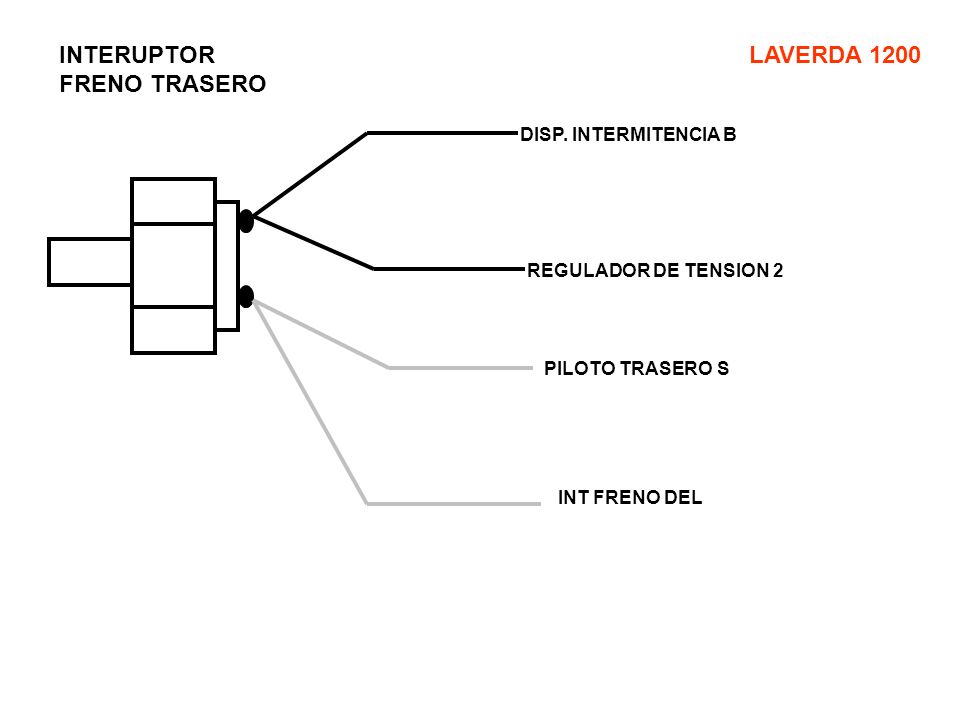

14 INTERUPTOR FRENO TRASERO DISP. INTERMITENCIA B REGULADOR DE TENSION 2 PILOTO TRASERO S INT FRENO DEL LAVERDA 1200

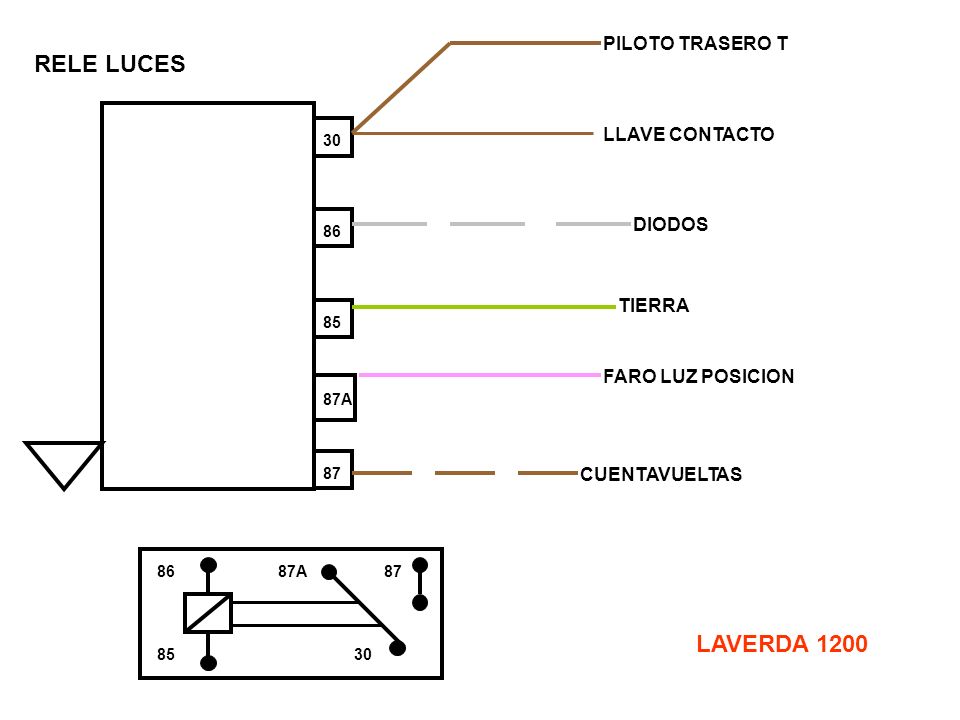

15 RELE LUCES 87 87A 85 86 30 PILOTO TRASERO T LLAVE CONTACTO DIODOS TIERRA FARO LUZ POSICION CUENTAVUELTAS 86 8530 87A87 LAVERDA 1200

16 MOTOR ARRANQUE RELE STARTER 88 LAVERDA 1200

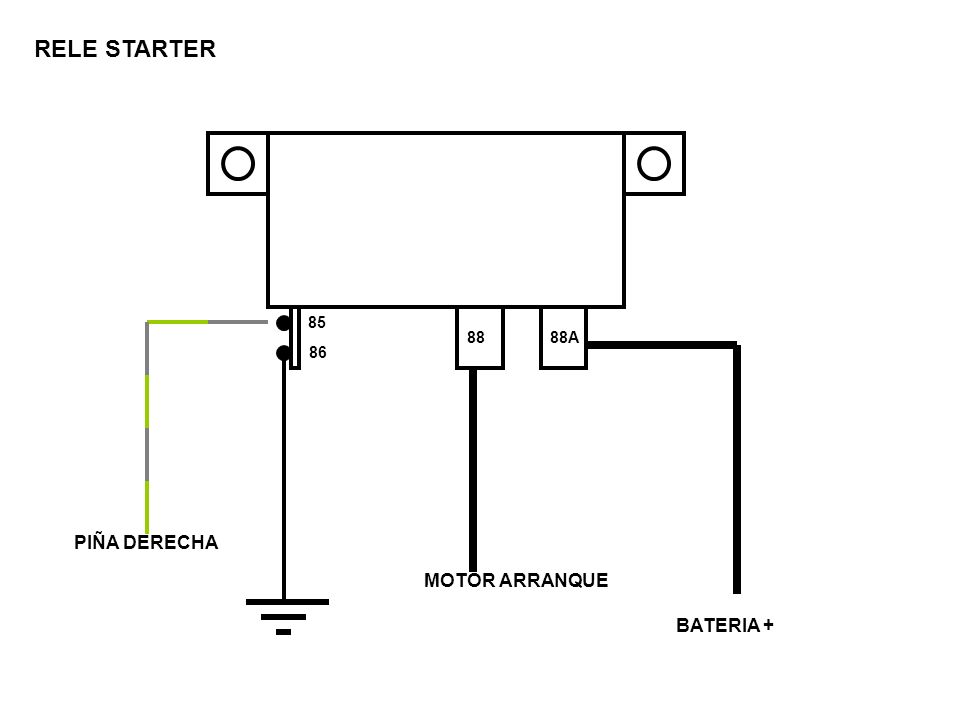

17 88A88 85 86 RELE STARTER BATERIA + MOTOR ARRANQUE PIÑA DERECHA

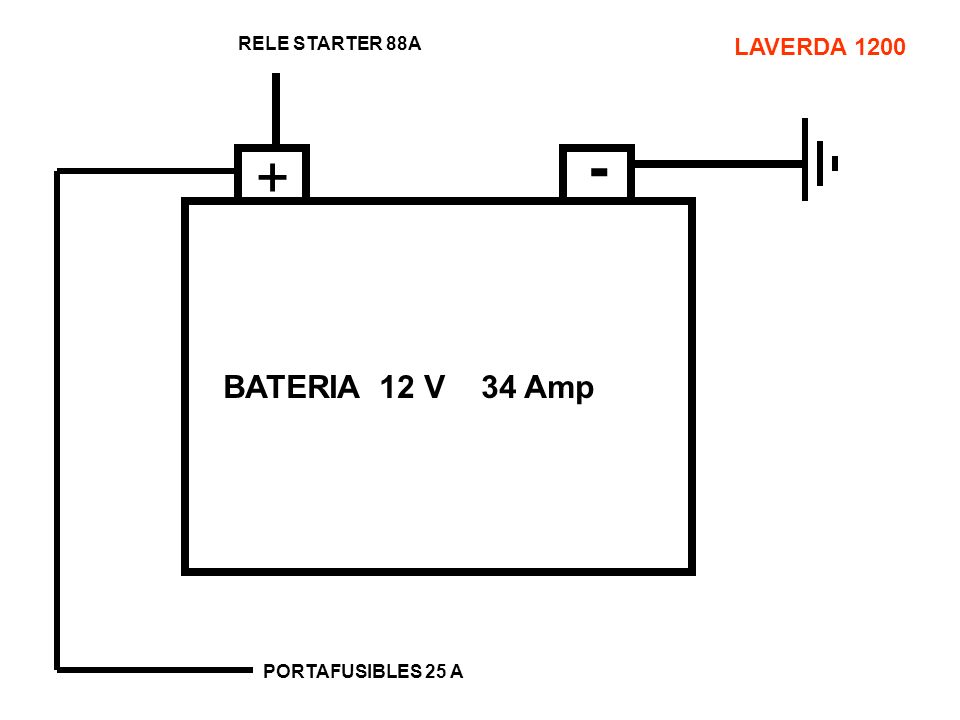

18 + - BATERIA 12 V 34 Amp RELE STARTER 88A PORTAFUSIBLES 25 A LAVERDA 1200

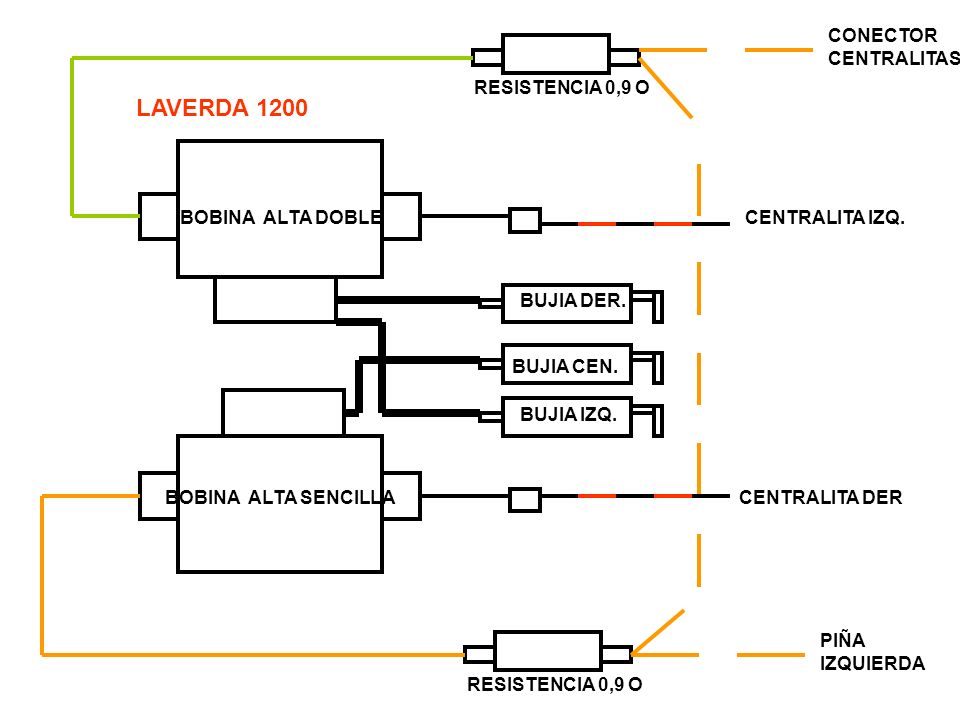

19 BOBINA ALTA DOBLE BOBINA ALTA SENCILLA RESISTENCIA 0,9 O BUJIA DER. BUJIA CEN. BUJIA IZQ. CONECTOR CENTRALITAS PIÑA IZQUIERDA CENTRALITA IZQ. CENTRALITA DER LAVERDA 1200

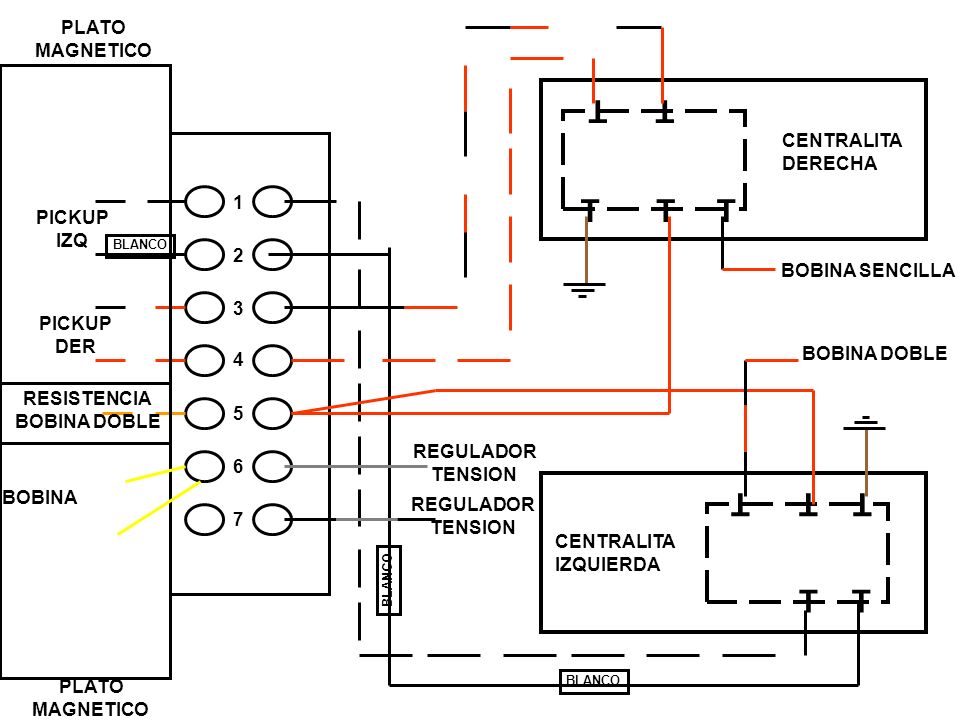

20 T TTT T CENTRALITA DERECHA TT TTT CENTRALITA IZQUIERDA REGULADOR TENSION REGULADOR TENSION 1 2 3 4 5 6 7 BOBINA SENCILLA BOBINA DOBLE BLANCO PICKUP IZQ PICKUP DER RESISTENCIA BOBINA DOBLE PLATO MAGNETICO PLATO MAGNETICO EXT BOBINA

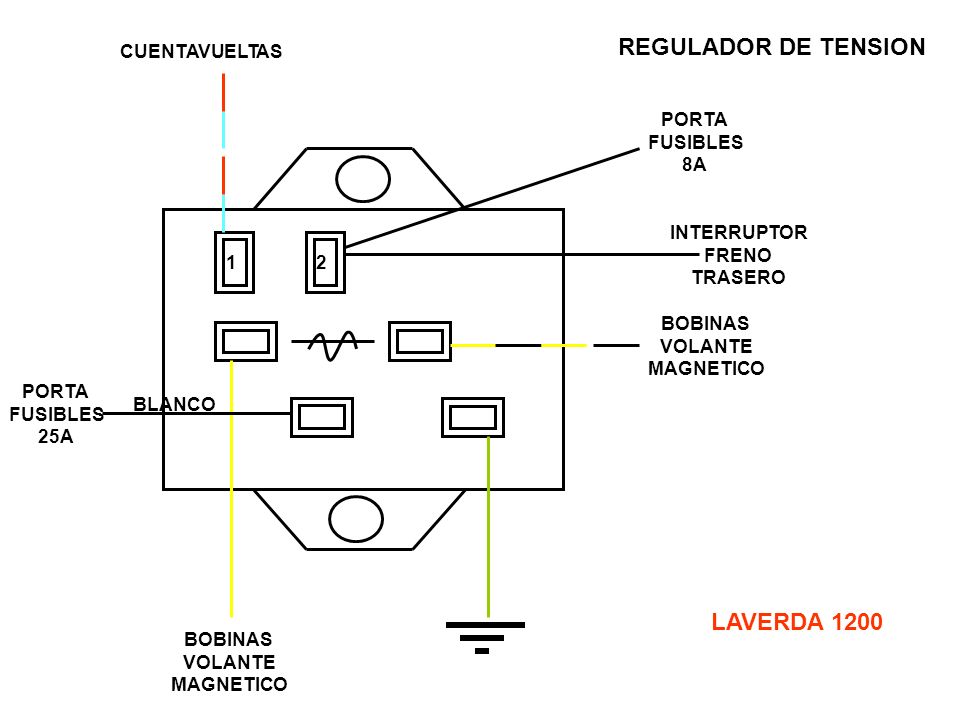

21 REGULADOR DE TENSION BOBINAS VOLANTE MAGNETICO 12 BLANCO PORTA FUSIBLES 25A BOBINAS VOLANTE MAGNETICO CUENTAVUELTAS PORTA FUSIBLES 8A INTERRUPTOR FRENO TRASERO LAVERDA 1200

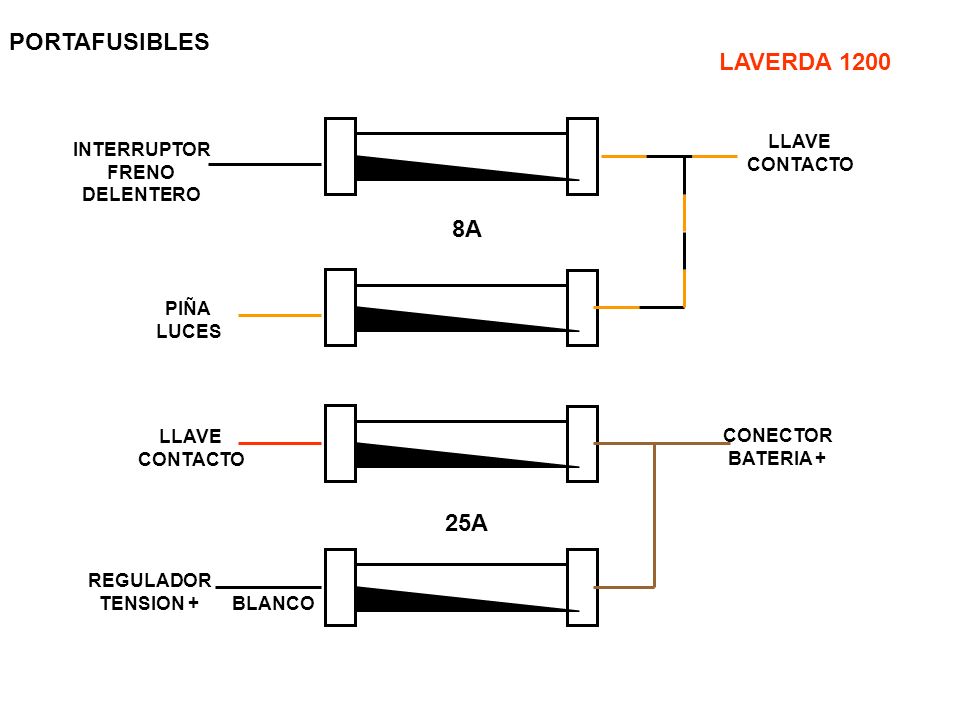

22 8A 25A CONECTOR BATERIA + BLANCO REGULADOR TENSION + LLAVE CONTACTO LLAVE CONTACTO INTERRUPTOR FRENO DELENTERO PIÑA LUCES PORTAFUSIBLES LAVERDA 1200

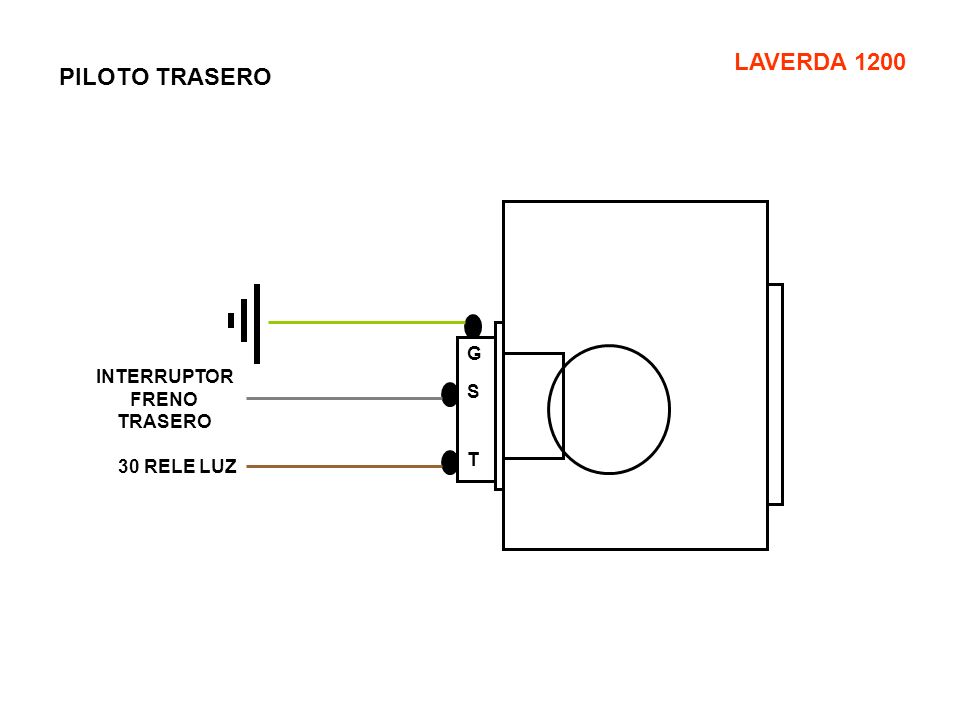

23 G S T PILOTO TRASERO INTERRUPTOR FRENO TRASERO 30 RELE LUZ
