Curso Relevadores GE Multilin para la industria Descripción Curso presencial en instalaciones indicadas por el cliente del uso de la interfaz de usuario,

Presentación del tema: "Curso Relevadores GE Multilin para la industria Descripción Curso presencial en instalaciones indicadas por el cliente del uso de la interfaz de usuario,"— Transcripción de la presentación:

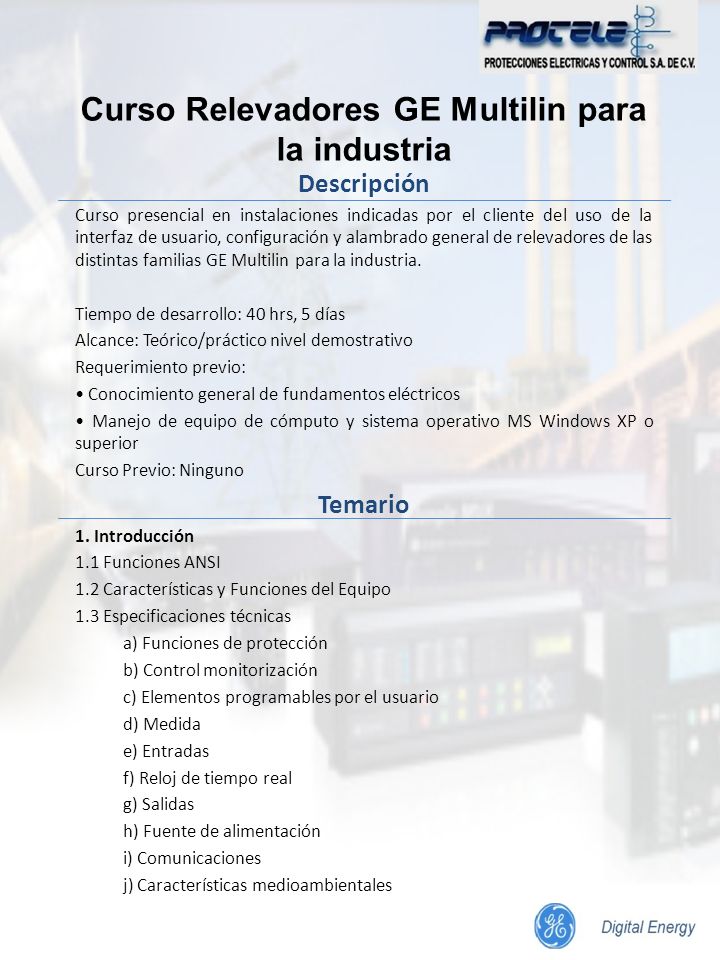

1 Curso Relevadores GE Multilin para la industria Descripción Curso presencial en instalaciones indicadas por el cliente del uso de la interfaz de usuario, configuración y alambrado general de relevadores de las distintas familias GE Multilin para la industria. Tiempo de desarrollo: 40 hrs, 5 días Alcance: Teórico/práctico nivel demostrativo Requerimiento previo: Conocimiento general de fundamentos eléctricos Manejo de equipo de cómputo y sistema operativo MS Windows XP o superior Curso Previo: Ninguno Temario 1. Introducción 1.1 Funciones ANSI 1.2 Características y Funciones del Equipo 1.3 Especificaciones técnicas a) Funciones de protección b) Control monitorización c) Elementos programables por el usuario d) Medida e) Entradas f) Reloj de tiempo real g) Salidas h) Fuente de alimentación i) Comunicaciones j) Características medioambientales

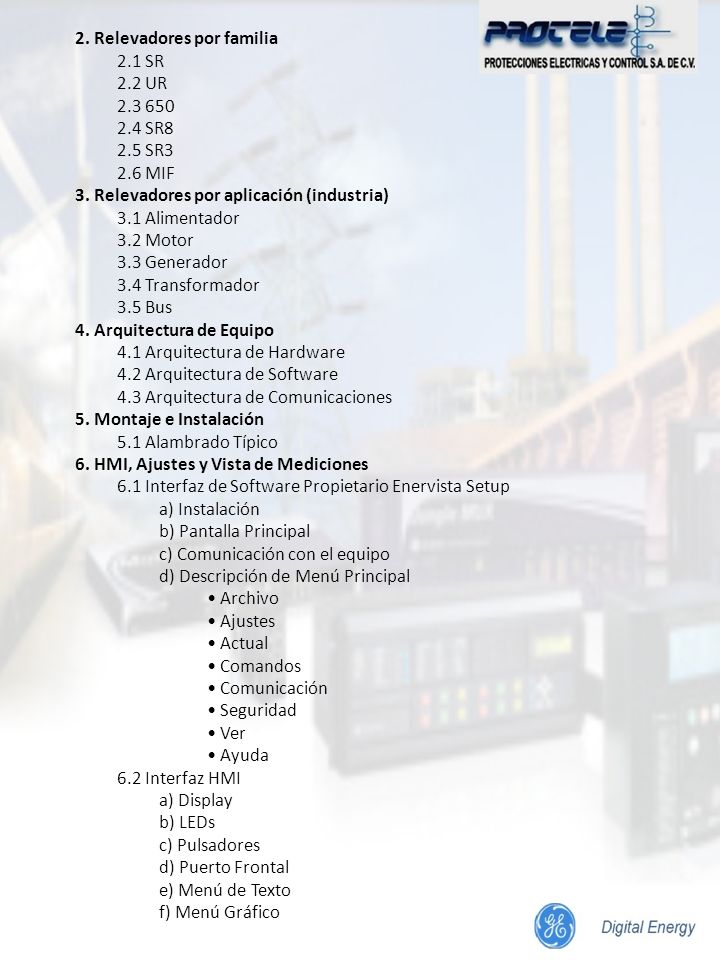

2 2. Relevadores por familia 2.1 SR 2.2 UR 2.3 650 2.4 SR8 2.5 SR3 2.6 MIF 3. Relevadores por aplicación (industria) 3.1 Alimentador 3.2 Motor 3.3 Generador 3.4 Transformador 3.5 Bus 4. Arquitectura de Equipo 4.1 Arquitectura de Hardware 4.2 Arquitectura de Software 4.3 Arquitectura de Comunicaciones 5. Montaje e Instalación 5.1 Alambrado Típico 6. HMI, Ajustes y Vista de Mediciones 6.1 Interfaz de Software Propietario Enervista Setup a) Instalación b) Pantalla Principal c) Comunicación con el equipo d) Descripción de Menú Principal Archivo Ajustes Actual Comandos Comunicación Seguridad Ver Ayuda 6.2 Interfaz HMI a) Display b) LEDs c) Pulsadores d) Puerto Frontal e) Menú de Texto f) Menú Gráfico

3 6.3 Interfaz Web a) Inicio b) Sucesos c) Eventos de Control d) Alarmas e) Oscilografías f) Reporte de Falla g) Registro de Datos h) Mediciones 7. Seguridad 7.1 Derechos de Usuario 7.2 Establecimiento de Contraseñas 7.3 Habilitando la seguridad 7.4 Nivel de Software Enervista 8. Configuración y Ajustes 8.1 General de Sistema a) Tiempo 8.2 Entradas Digitales 8.3 Salidas Digitales 8.4 TCs y TPs 8.5 Funciones de Protección (típicas) a) Sobrecorriente instantánea b) Sobrecorriente de tiempo c) Bajo Voltaje d) Diferencial 8.6 Funciones de Control 9. Valores Actuales 9.1 Estados 9.2 Mediciones de tiempo real 9.3 Acumulados 10. Registros 10.1 Eventos 10.2 Oscilografías 10.3 Data Logger

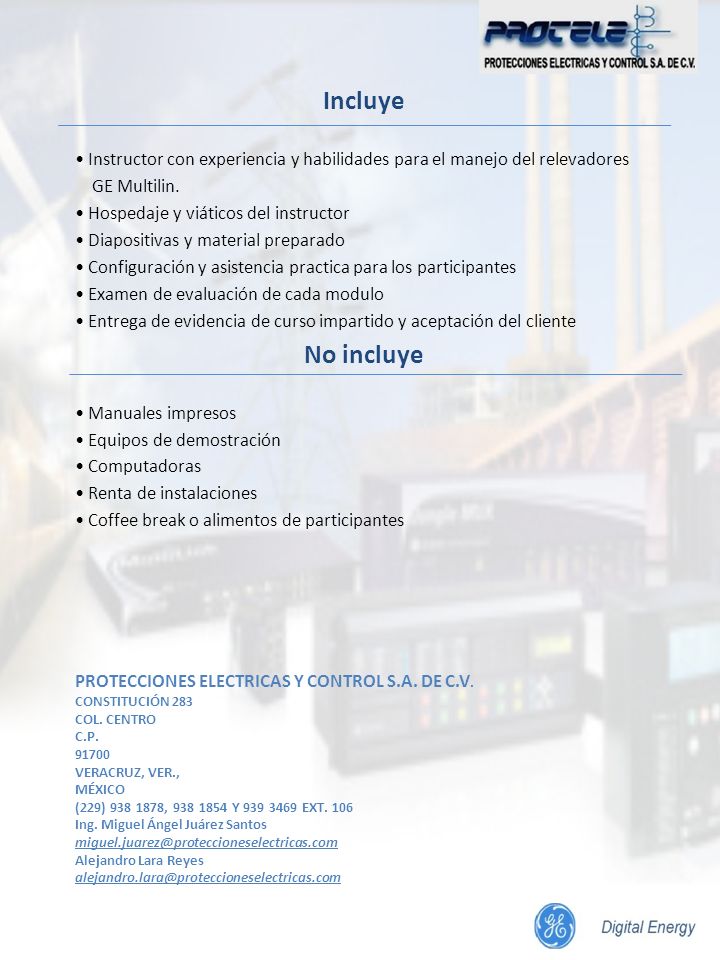

4 Incluye Instructor con experiencia y habilidades para el manejo del relevadores GE Multilin. Hospedaje y viáticos del instructor Diapositivas y material preparado Configuración y asistencia practica para los participantes Examen de evaluación de cada modulo Entrega de evidencia de curso impartido y aceptación del cliente No incluye Manuales impresos Equipos de demostración Computadoras Renta de instalaciones Coffee break o alimentos de participantes PROTECCIONES ELECTRICAS Y CONTROL S.A. DE C.V. CONSTITUCIÓN 283 COL. CENTRO C.P. 91700 VERACRUZ, VER., MÉXICO (229) 938 1878, 938 1854 Y 939 3469 EXT. 106 Ing. Miguel Ángel Juárez Santos miguel.juarez@proteccioneselectricas.com Alejandro Lara Reyes alejandro.lara@proteccioneselectricas.com
