1 Ing. Mónica Patricia René Universidad del Caribe Ing. Mónica Patricia René Universidad del Caribe

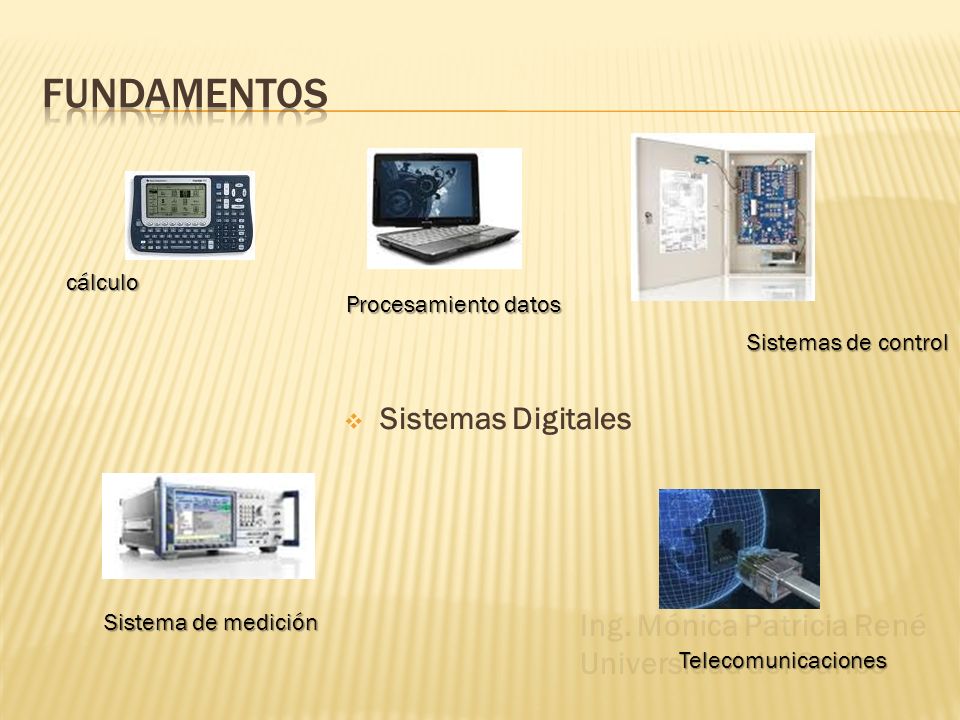

2  Sistemas Digitales cálculo Procesamiento datos Sistemas de control Telecomunicaciones Sistema de medición Ing. Mónica Patricia René Universidad del Caribe

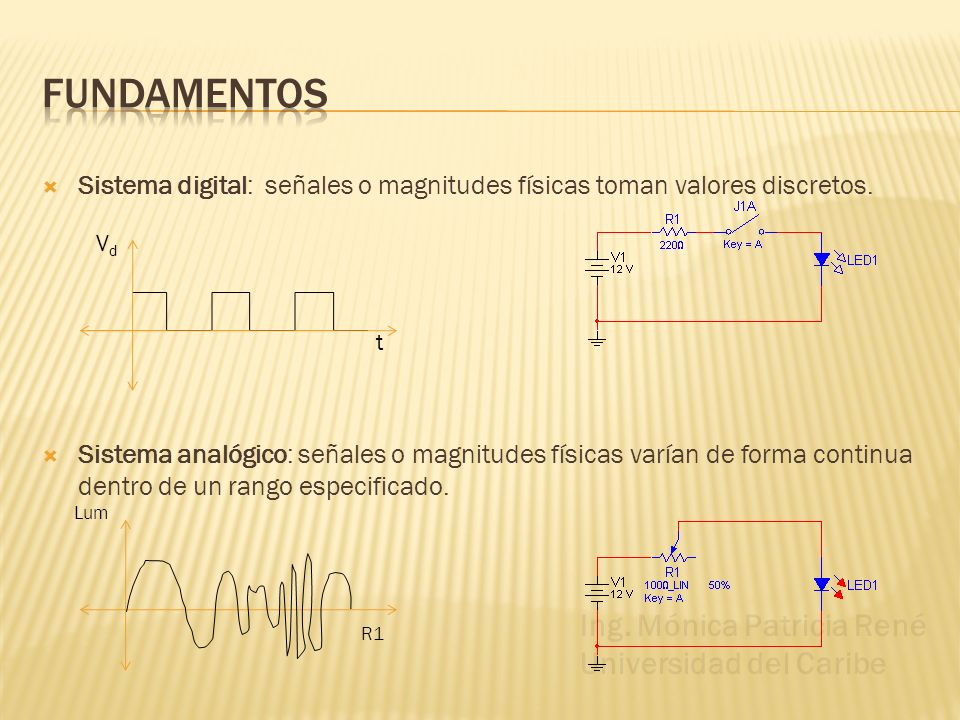

3  Sistema digital: señales o magnitudes físicas toman valores discretos.  Sistema analógico: señales o magnitudes físicas varían de forma continua dentro de un rango especificado. VdVd t Lum R1 Ing. Mónica Patricia René Universidad del Caribe

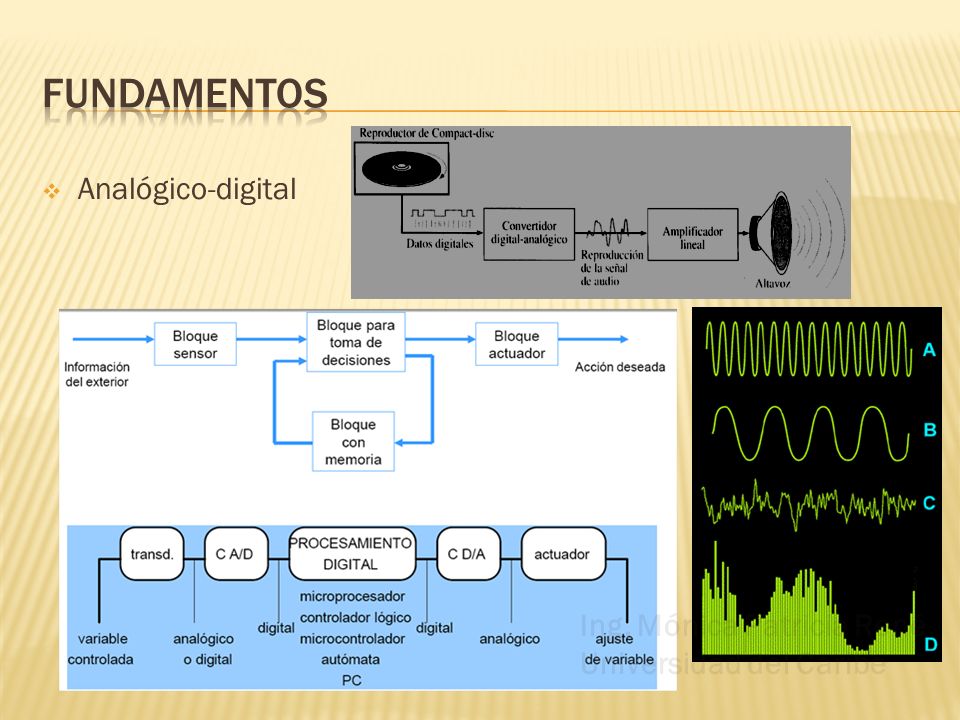

4  Analógico-digital Ing. Mónica Patricia René Universidad del Caribe

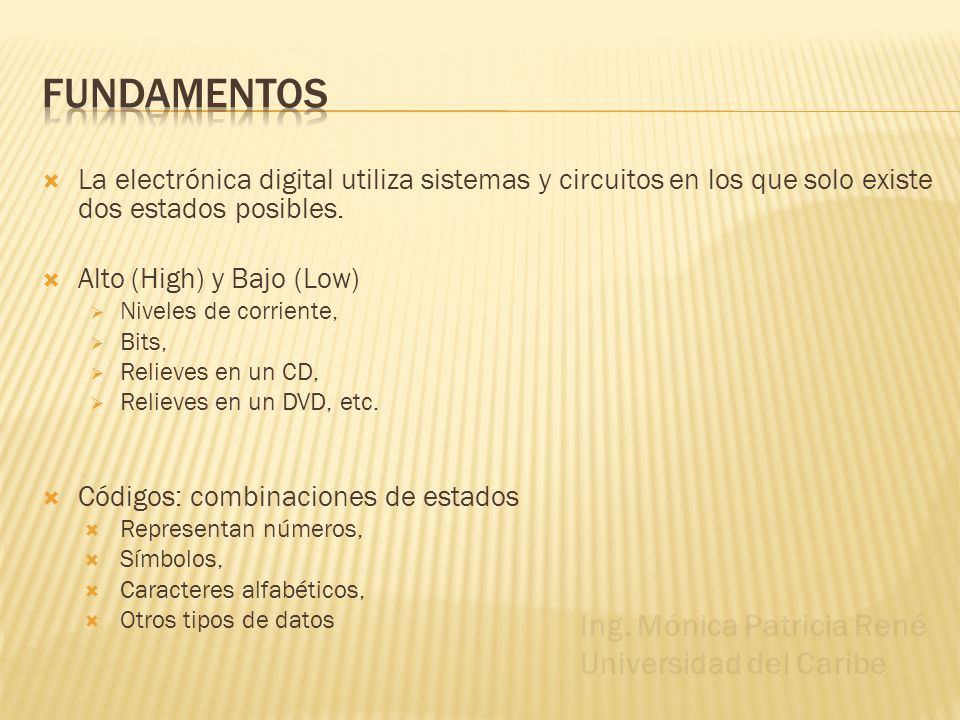

5  La electrónica digital utiliza sistemas y circuitos en los que solo existe dos estados posibles.  Alto (High) y Bajo (Low)  Niveles de corriente,  Bits,  Relieves en un CD,  Relieves en un DVD, etc.  Códigos: combinaciones de estados  Representan números,  Símbolos,  Caracteres alfabéticos,  Otros tipos de datos Ing. Mónica Patricia René Universidad del Caribe

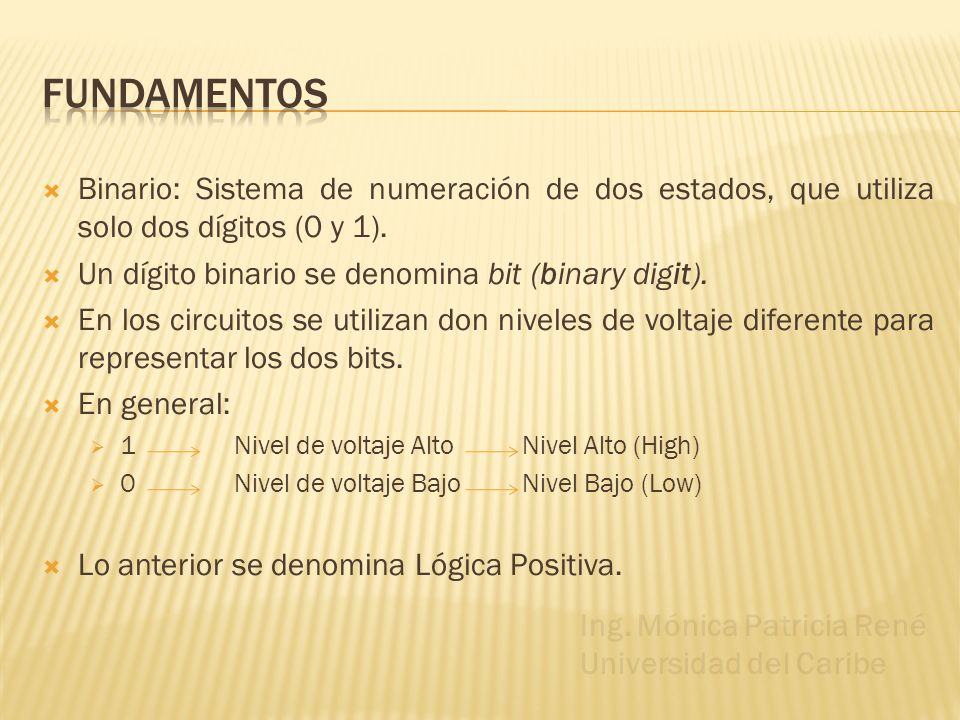

6  Binario: Sistema de numeración de dos estados, que utiliza solo dos dígitos (0 y 1).  Un dígito binario se denomina bit (binary digit).  En los circuitos se utilizan don niveles de voltaje diferente para representar los dos bits.  En general:  1Nivel de voltaje AltoNivel Alto (High)  0Nivel de voltaje BajoNivel Bajo (Low)  Lo anterior se denomina Lógica Positiva. Ing. Mónica Patricia René Universidad del Caribe

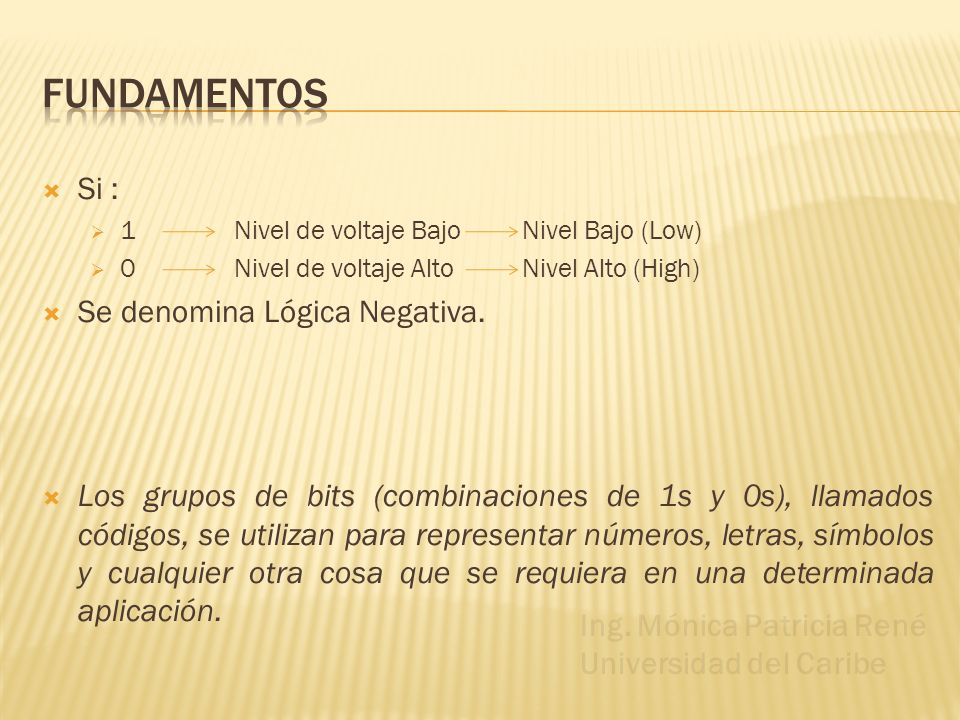

7  Si :  1Nivel de voltaje BajoNivel Bajo (Low)  0Nivel de voltaje AltoNivel Alto (High)  Se denomina Lógica Negativa.  Los grupos de bits (combinaciones de 1s y 0s), llamados códigos, se utilizan para representar números, letras, símbolos y cualquier otra cosa que se requiera en una determinada aplicación. Ing. Mónica Patricia René Universidad del Caribe

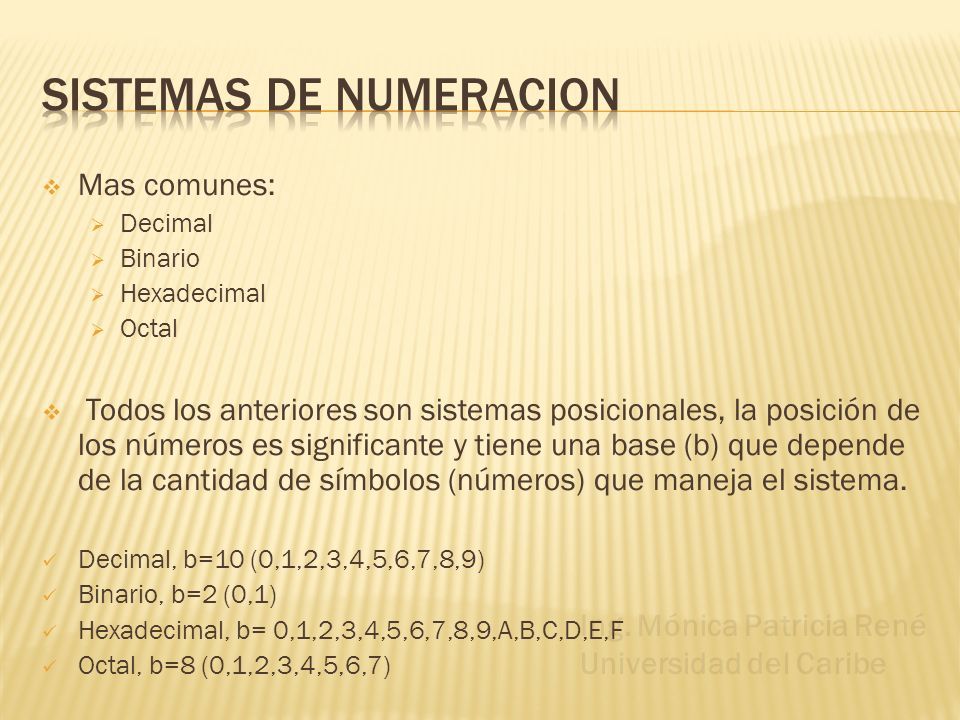

8  Mas comunes:  Decimal  Binario  Hexadecimal  Octal  Todos los anteriores son sistemas posicionales, la posición de los números es significante y tiene una base (b) que depende de la cantidad de símbolos (números) que maneja el sistema. Decimal, b=10 (0,1,2,3,4,5,6,7,8,9) Binario, b=2 (0,1) Hexadecimal, b= 0,1,2,3,4,5,6,7,8,9,A,B,C,D,E,F Octal, b=8 (0,1,2,3,4,5,6,7) Ing. Mónica Patricia René Universidad del Caribe

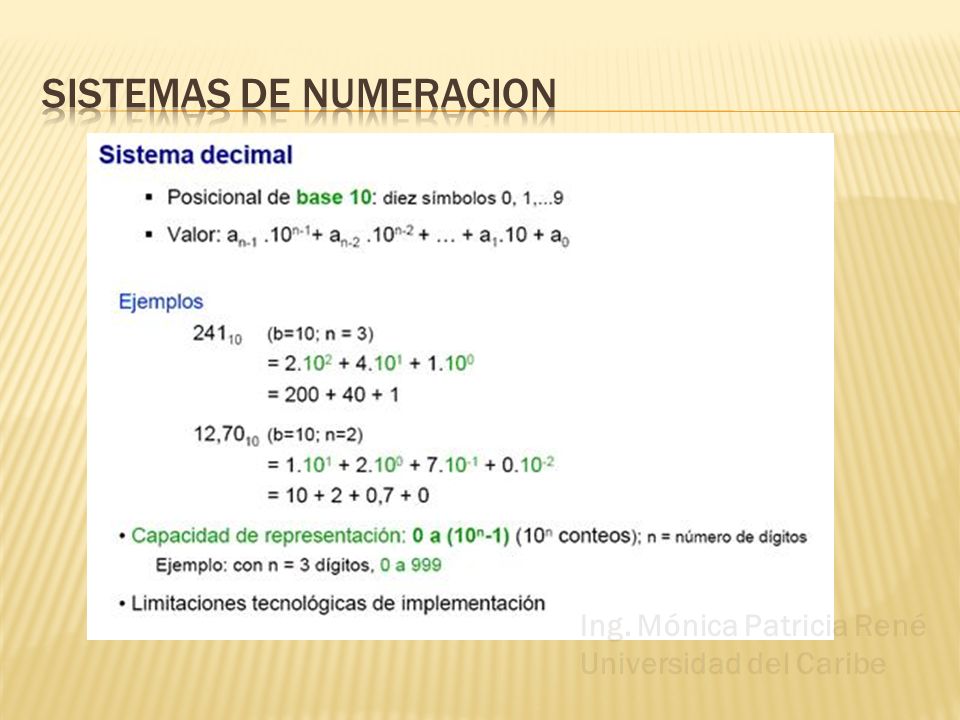

9 Ing. Mónica Patricia René Universidad del Caribe

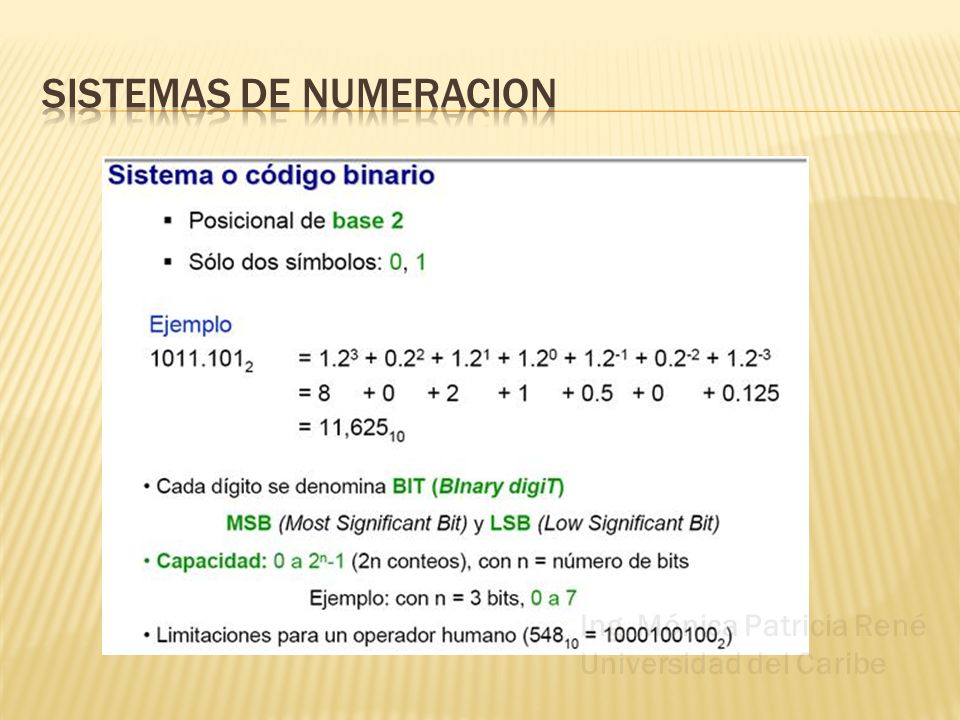

10 Ing. Mónica Patricia René Universidad del Caribe

11 Ing. Mónica Patricia René Universidad del Caribe

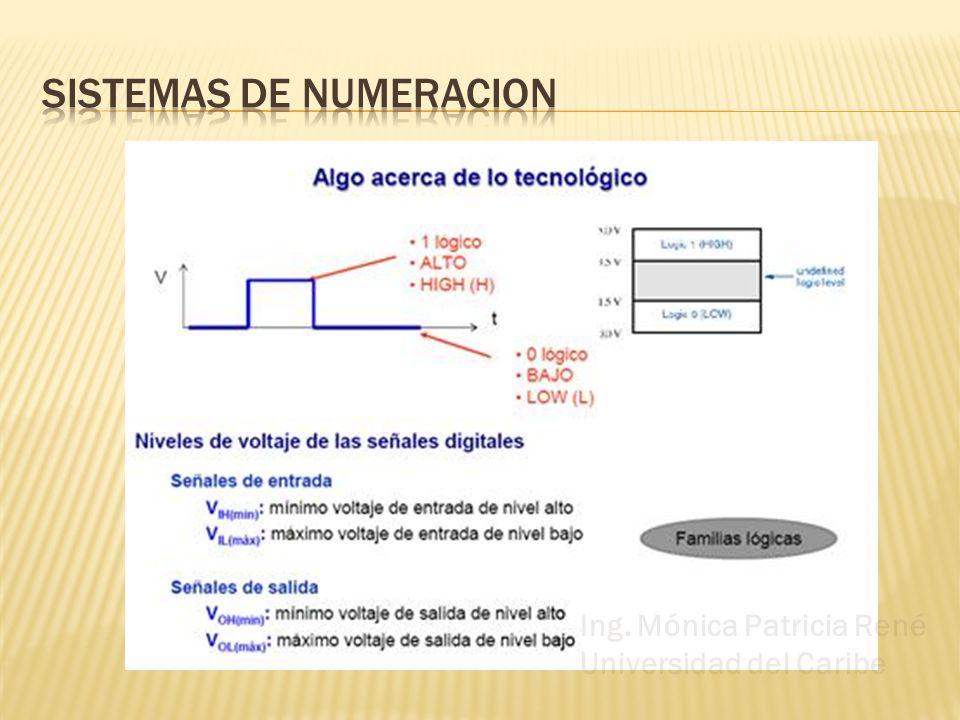

12 Ing. Mónica Patricia René Universidad del Caribe

13 Ing. Mónica Patricia René Universidad del Caribe

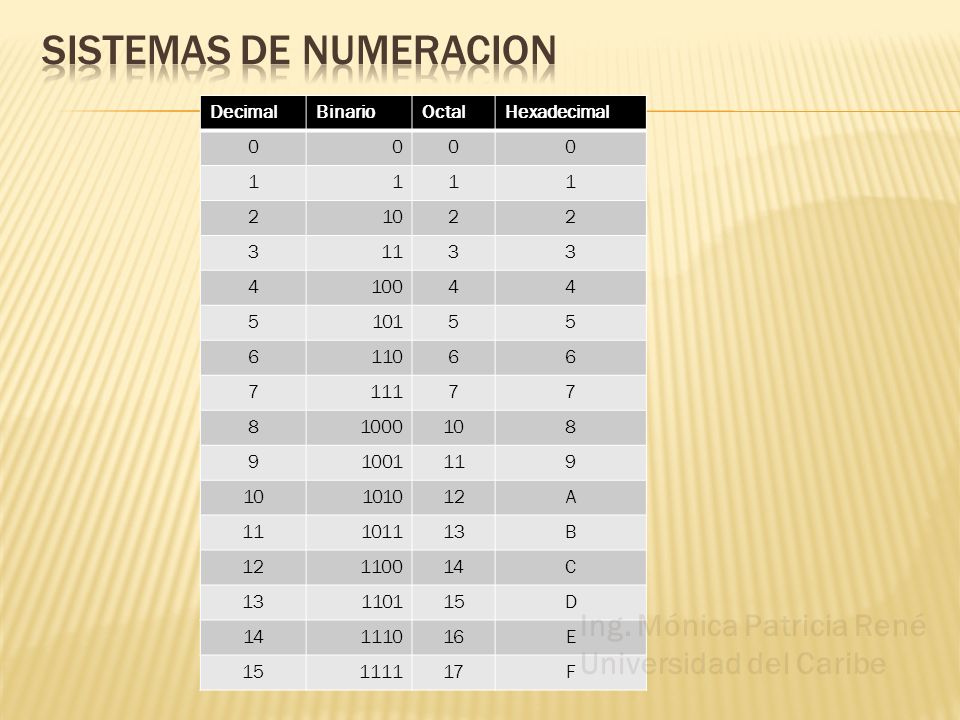

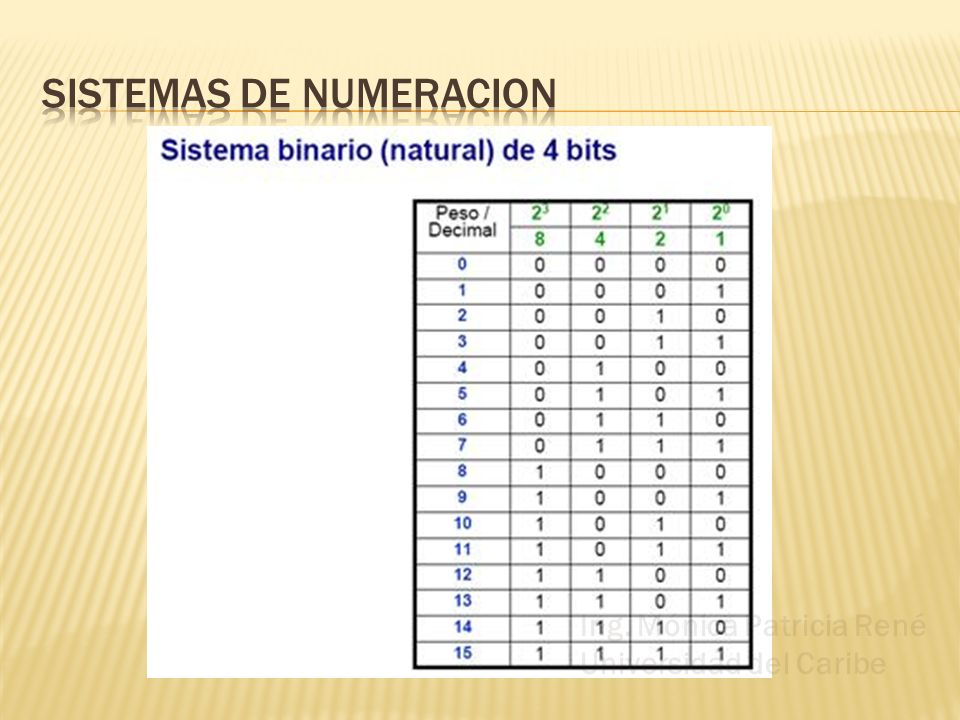

14 DecimalBinarioOctalHexadecimal 0000 1111 21022 31133 410044 510155 611066 711177 81000108 91001119 10101012A 11101113B 12110014C 13110115D 14111016E 15111117F Ing. Mónica Patricia René Universidad del Caribe

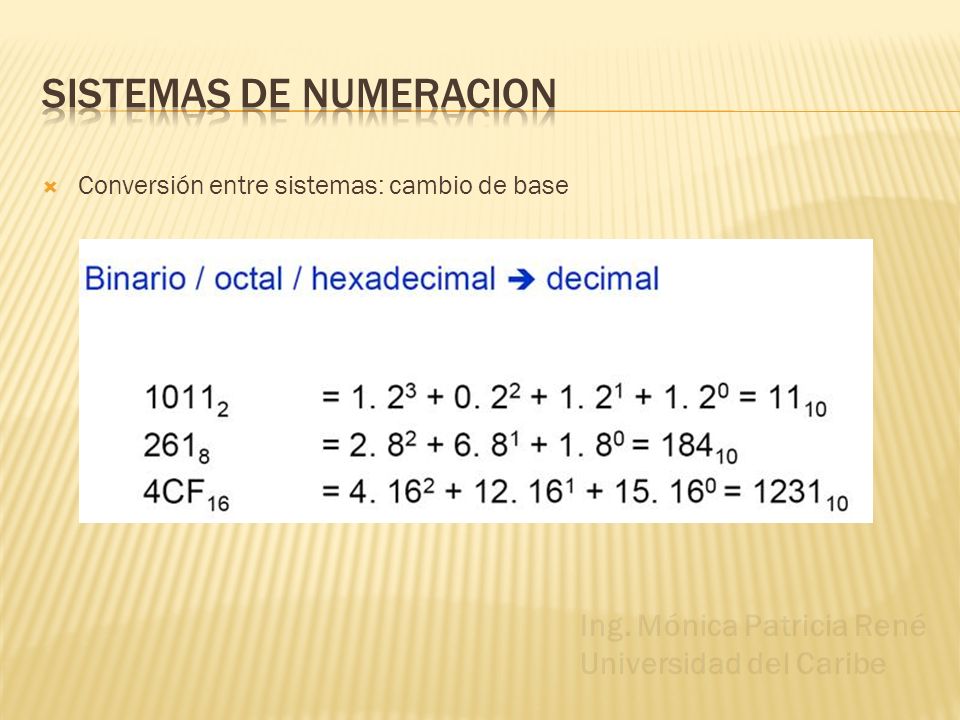

15  Conversión entre sistemas: cambio de base Ing. Mónica Patricia René Universidad del Caribe

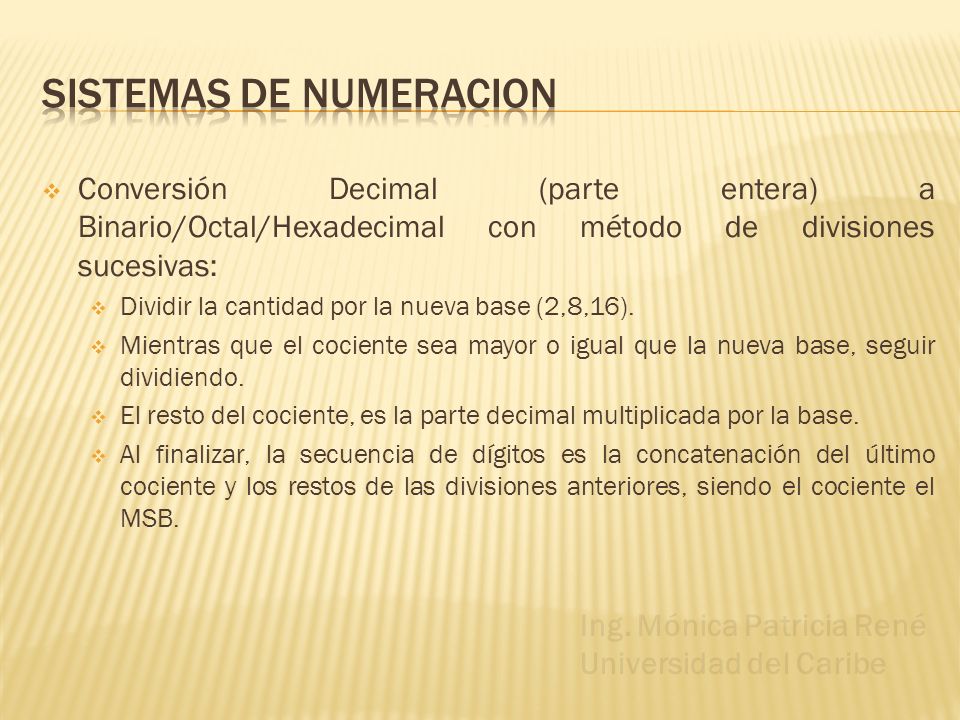

16  Conversión Decimal (parte entera) a Binario/Octal/Hexadecimal con método de divisiones sucesivas:  Dividir la cantidad por la nueva base (2,8,16).  Mientras que el cociente sea mayor o igual que la nueva base, seguir dividiendo.  El resto del cociente, es la parte decimal multiplicada por la base.  Al finalizar, la secuencia de dígitos es la concatenación del último cociente y los restos de las divisiones anteriores, siendo el cociente el MSB. Ing. Mónica Patricia René Universidad del Caribe

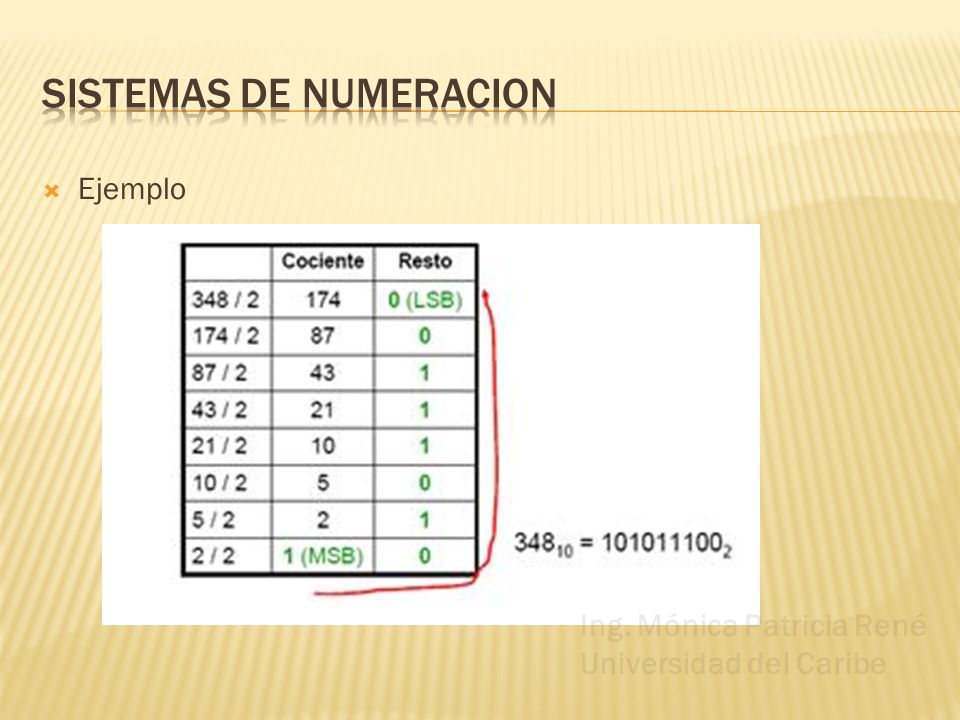

17  Ejemplo Ing. Mónica Patricia René Universidad del Caribe

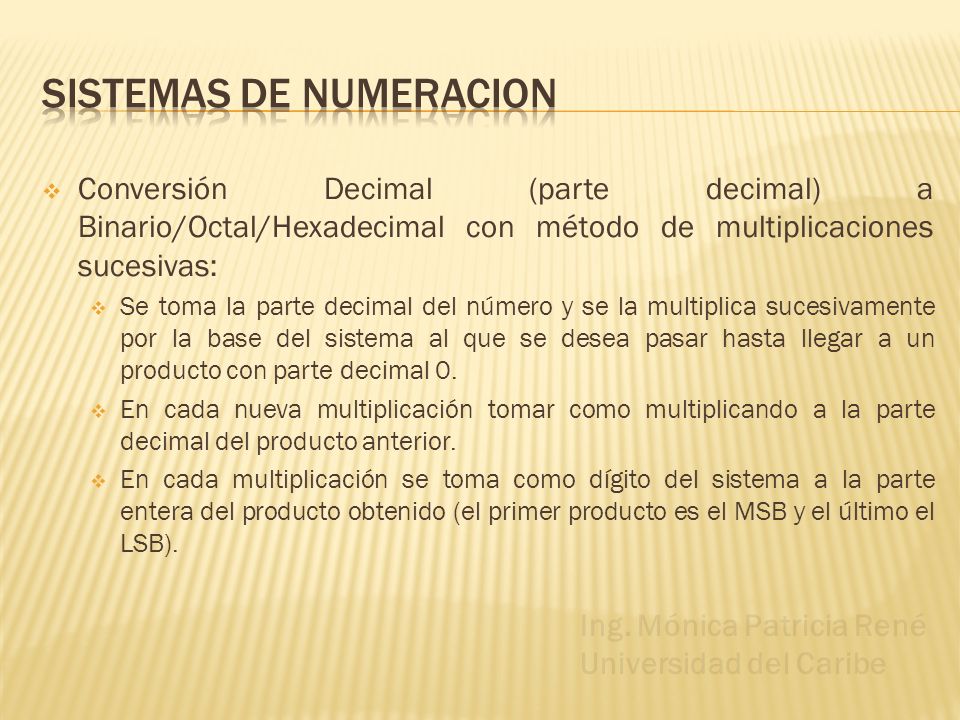

18  Conversión Decimal (parte decimal) a Binario/Octal/Hexadecimal con método de multiplicaciones sucesivas:  Se toma la parte decimal del número y se la multiplica sucesivamente por la base del sistema al que se desea pasar hasta llegar a un producto con parte decimal 0.  En cada nueva multiplicación tomar como multiplicando a la parte decimal del producto anterior.  En cada multiplicación se toma como dígito del sistema a la parte entera del producto obtenido (el primer producto es el MSB y el último el LSB). Ing. Mónica Patricia René Universidad del Caribe

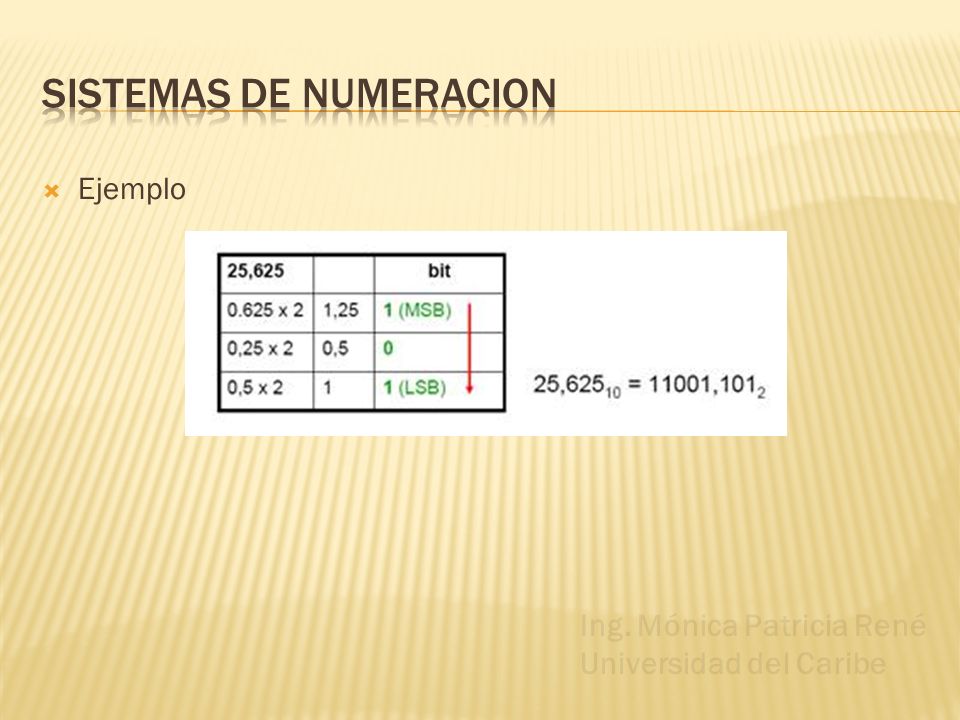

19  Ejemplo Ing. Mónica Patricia René Universidad del Caribe

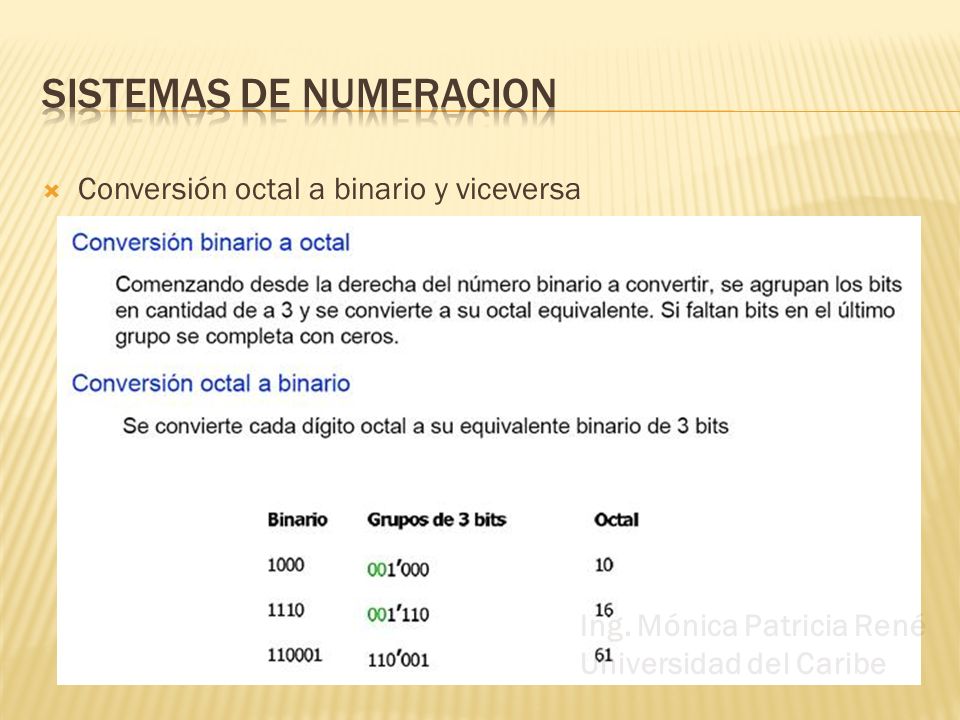

20  Conversión octal a binario y viceversa Ing. Mónica Patricia René Universidad del Caribe

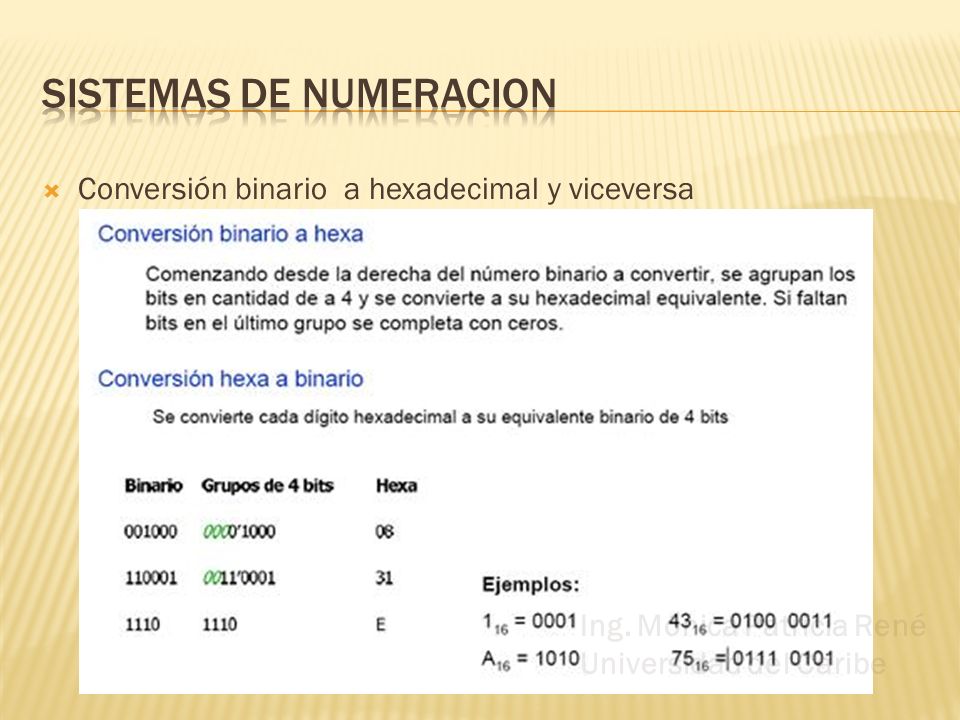

21  Conversión binario a hexadecimal y viceversa Ing. Mónica Patricia René Universidad del Caribe
