PREPARACION MECANICA ANALISIS GRANULOMETRICO Ing. Héctor G. Bolaños Sosa Ing. Héctor G. Bolaños Sosa

2 Ing. Héctor G. Bolaños Sosa

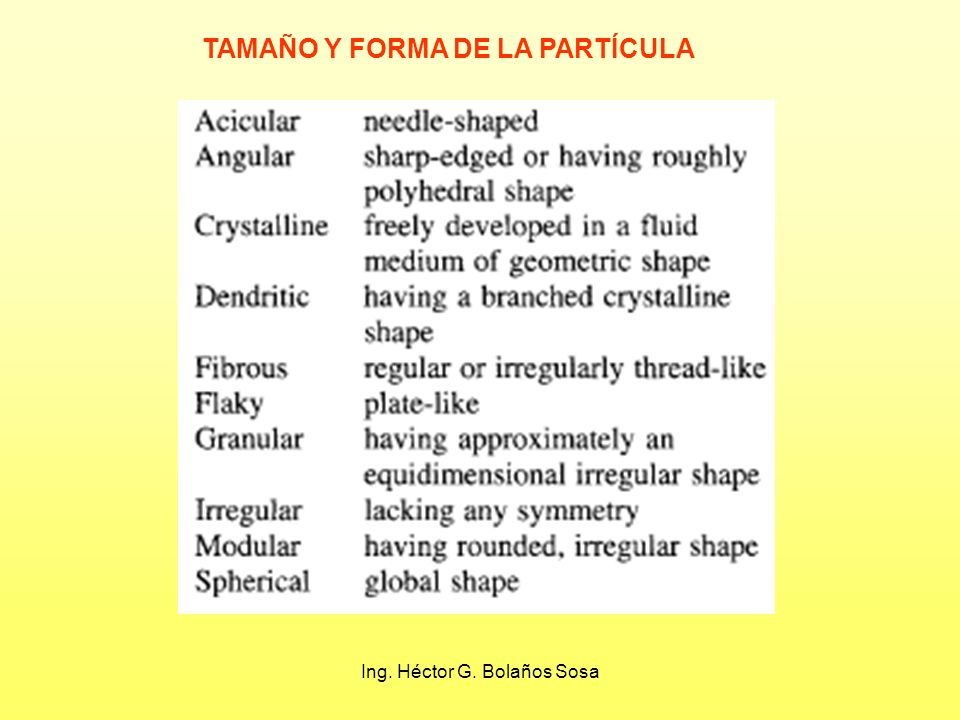

TAMAÑO Y FORMA DE LA PARTÍCULA Ing. Héctor G. Bolaños Sosa

3 Ing. Héctor G. Bolaños Sosa

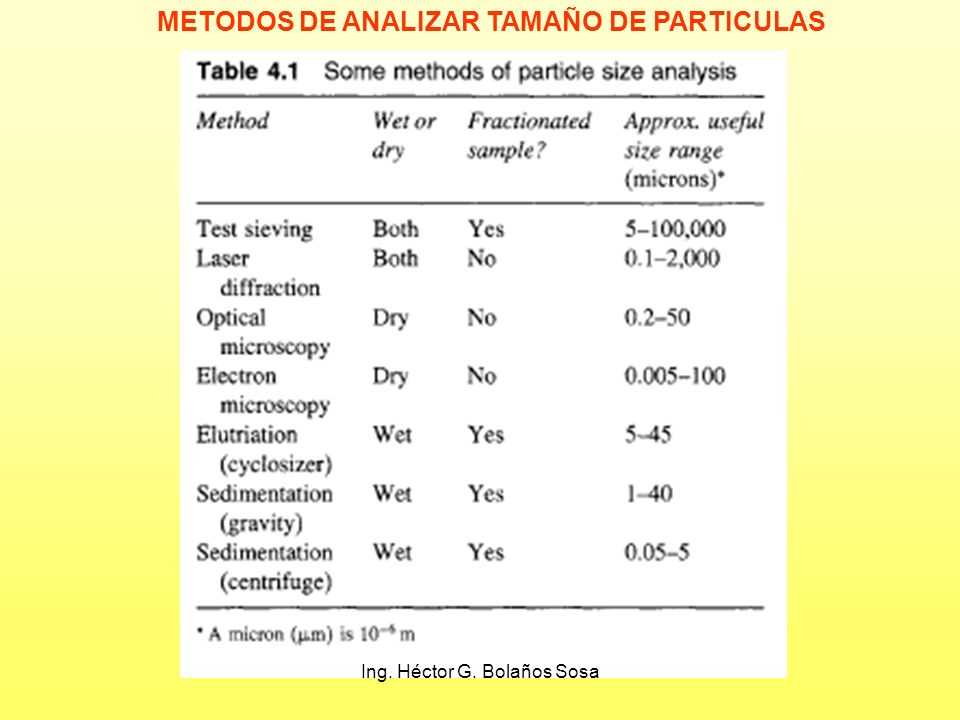

METODOS DE ANALIZAR TAMAÑO DE PARTICULAS Ing. Héctor G. Bolaños Sosa

4 Ing. Héctor G. Bolaños Sosa

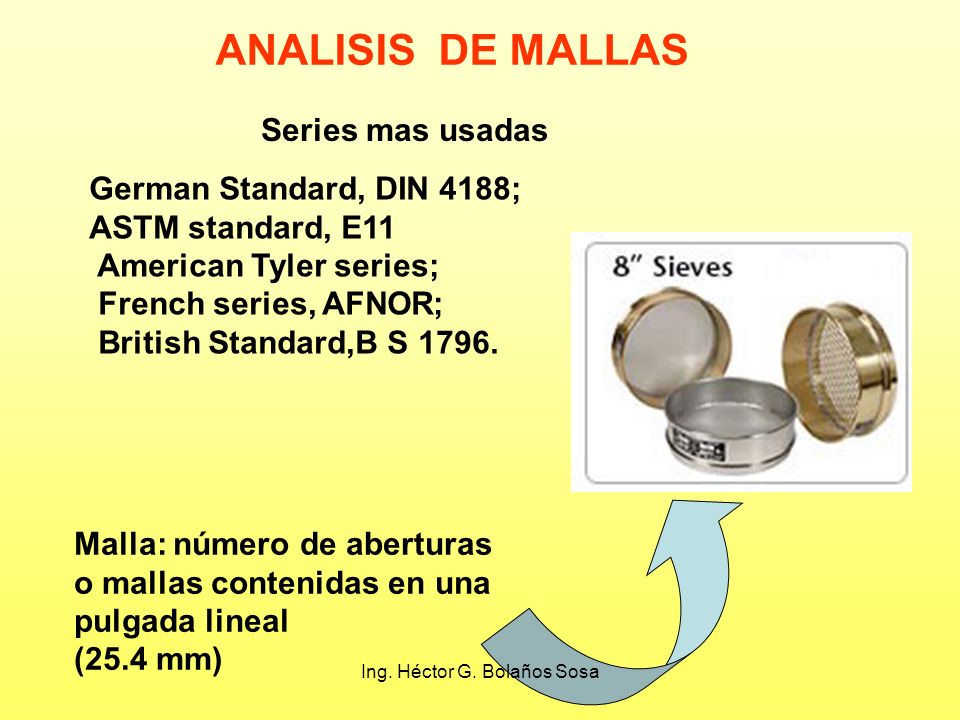

ANALISIS DE MALLAS Series mas usadas German Standard, DIN 4188; ASTM standard, E11 American Tyler series; French series, AFNOR; British Standard,B S 1796. Malla: número de aberturas o mallas contenidas en una pulgada lineal (25.4 mm) Ing. Héctor G. Bolaños Sosa Ing. Héctor G. Bolaños Sosa

5 Ing. Héctor G. Bolaños Sosa

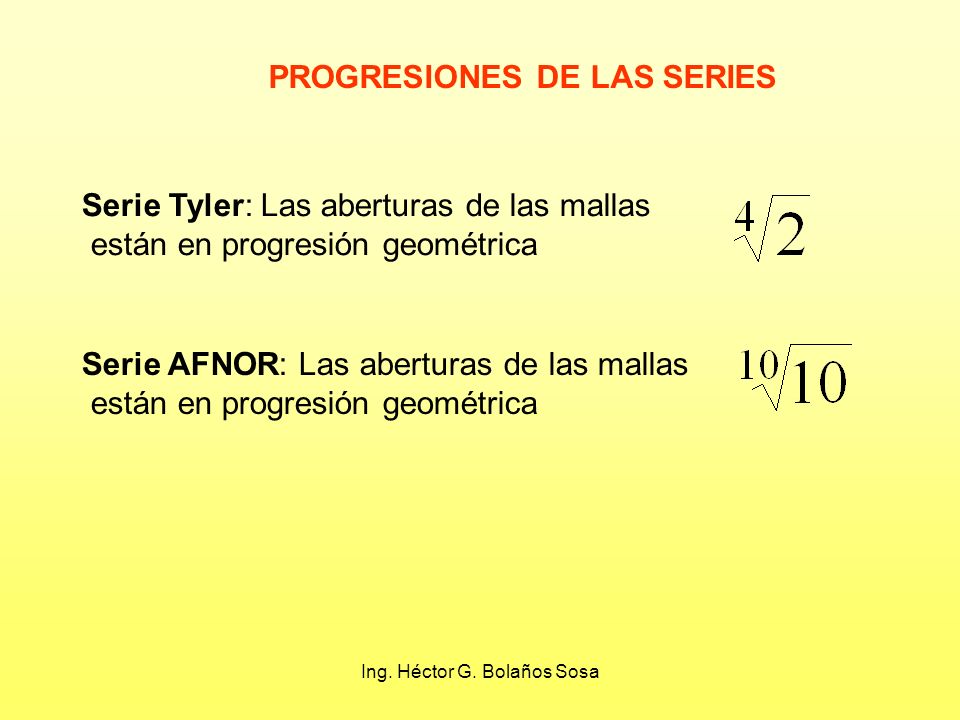

PROGRESIONES DE LAS SERIES Serie Tyler: Las aberturas de las mallas están en progresión geométrica Serie AFNOR: Las aberturas de las mallas están en progresión geométrica Ing. Héctor G. Bolaños Sosa

6 Ing. Héctor G. Bolaños Sosa

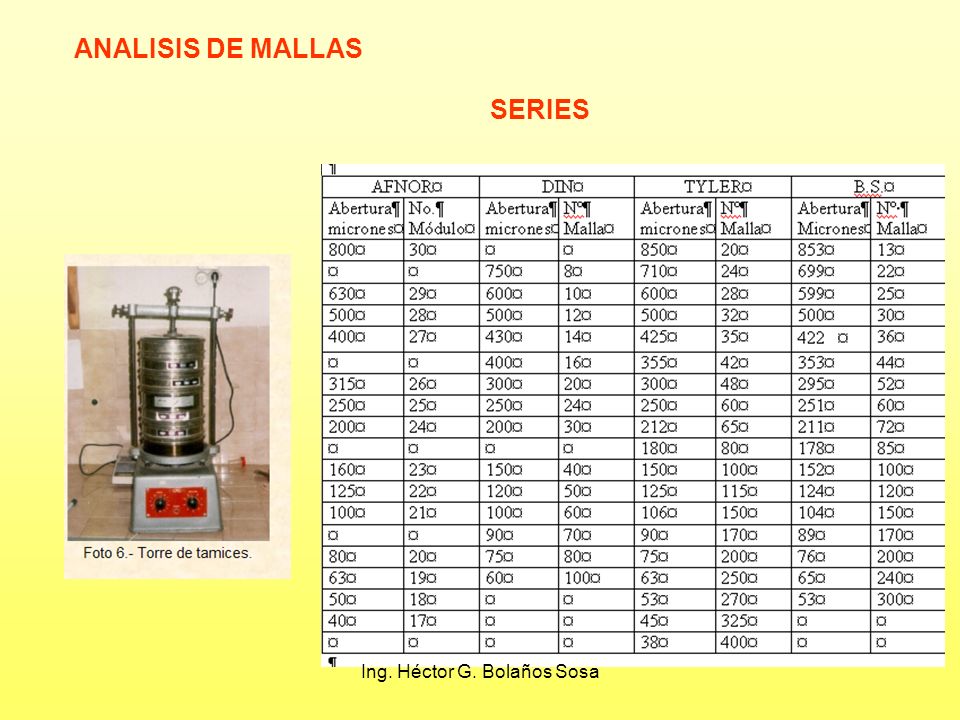

ANALISIS DE MALLAS SERIES Ing. Héctor G. Bolaños Sosa

7 Ing. Héctor G. Bolaños Sosa

8 Ing. Héctor G. Bolaños Sosa

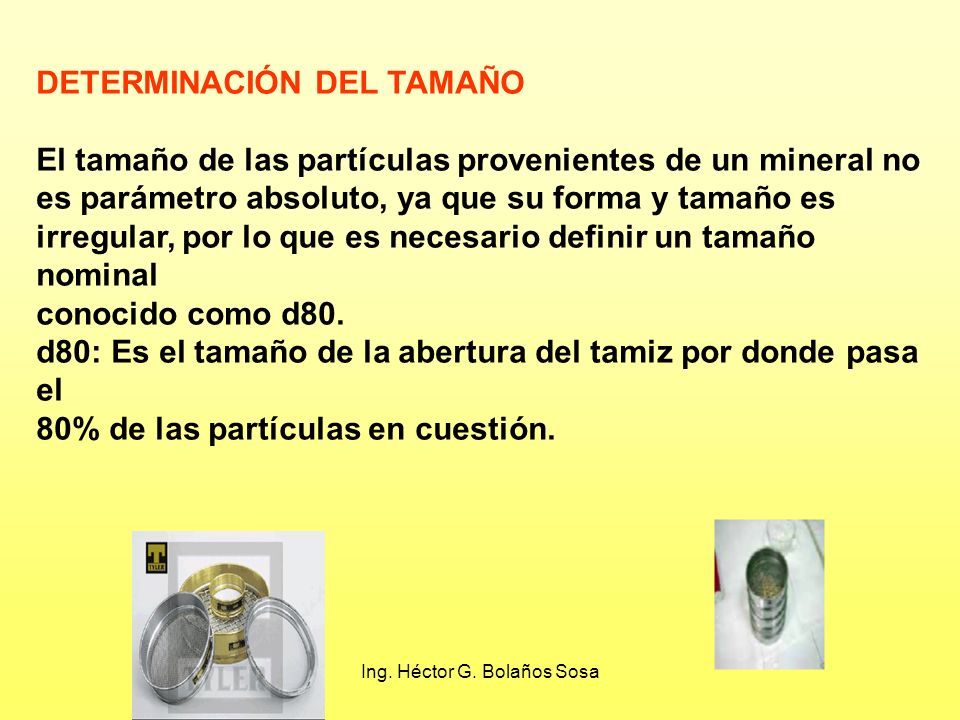

DETERMINACIÓN DEL TAMAÑO El tamaño de las partículas provenientes de un mineral no es parámetro absoluto, ya que su forma y tamaño es irregular, por lo que es necesario definir un tamaño nominal conocido como d80. d80: Es el tamaño de la abertura del tamiz por donde pasa el 80% de las partículas en cuestión. Ing. Héctor G. Bolaños Sosa

9 Ing. Héctor G. Bolaños Sosa

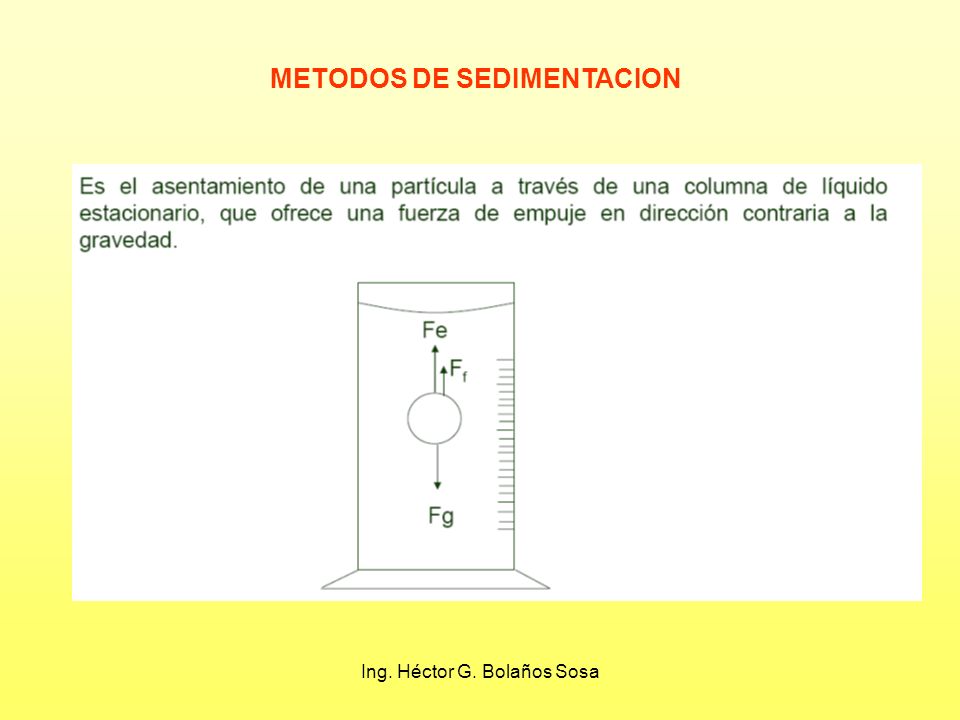

METODOS DE SEDIMENTACION Ing. Héctor G. Bolaños Sosa

10 Ing. Héctor G. Bolaños Sosa
METODOS DE SEDIMENTACION LEY DE STOKES v: velocidad terminal de partícula d : diámetro de partícula ds . densidad del sólido df : Densidad del fluido U : viscosidad del fluido Ing. Héctor G. Bolaños Sosa

11 Ing. Héctor G. Bolaños Sosa

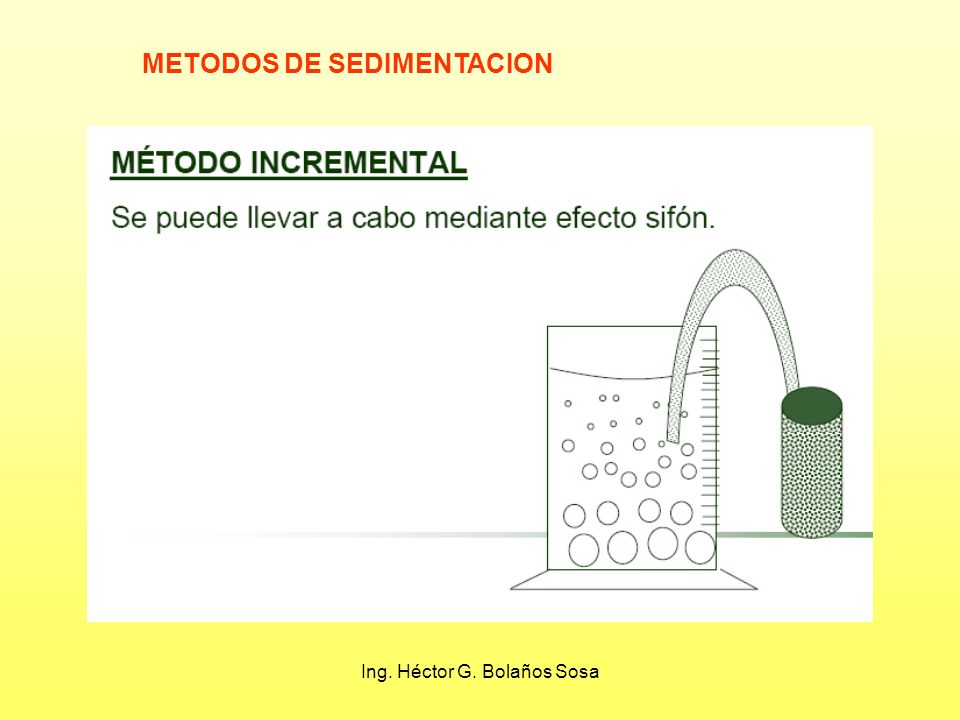

METODOS DE SEDIMENTACION Ing. Héctor G. Bolaños Sosa

12 Ing. Héctor G. Bolaños Sosa
METODOS DE SEDIMENTACION Ing. Héctor G. Bolaños Sosa

13 Ing. Héctor G. Bolaños Sosa

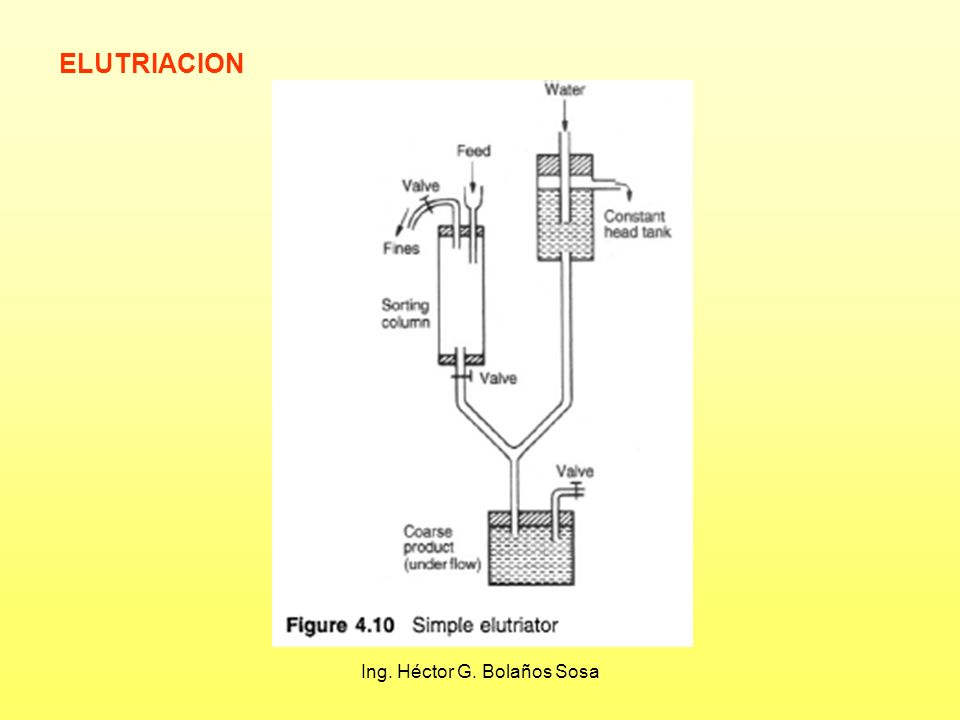

ELUTRIACION Ing. Héctor G. Bolaños Sosa

14 Ing. Héctor G. Bolaños Sosa

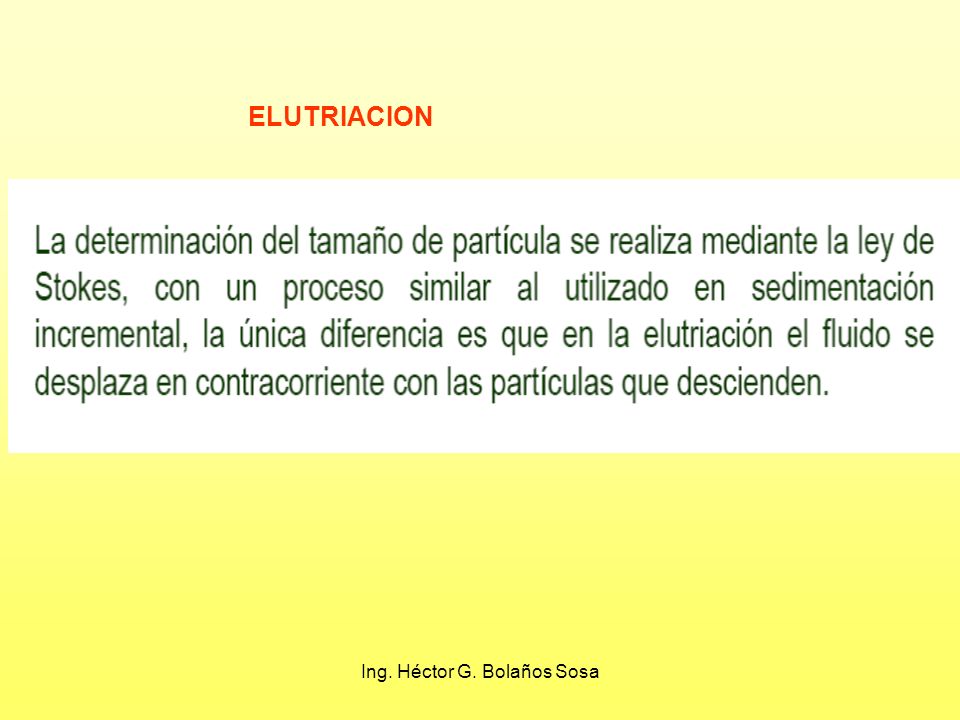

ELUTRIACION Ing. Héctor G. Bolaños Sosa

15 Ing. Héctor G. Bolaños Sosa

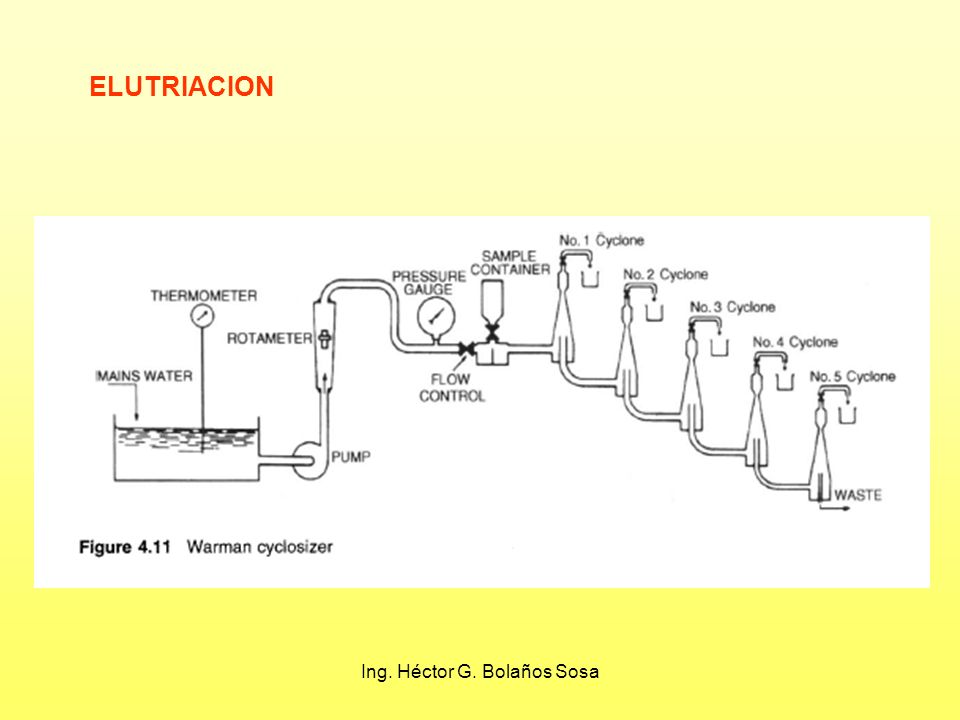

ELUTRIACION Ing. Héctor G. Bolaños Sosa

16 Ing. Héctor G. Bolaños Sosa

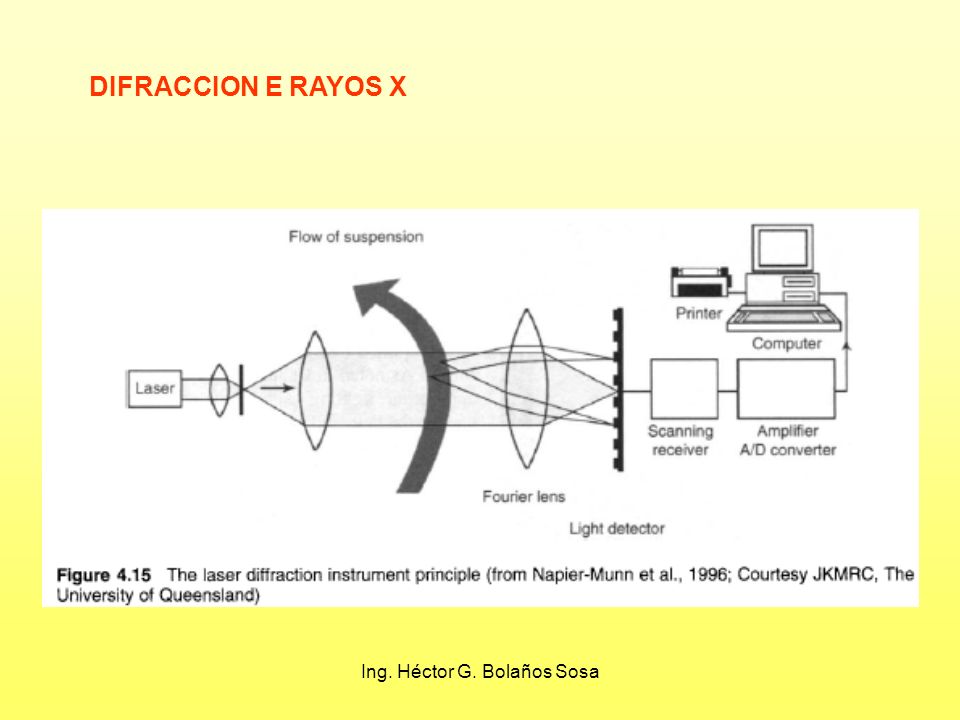

DIFRACCION E RAYOS X Ing. Héctor G. Bolaños Sosa

17 Ing. Héctor G. Bolaños Sosa

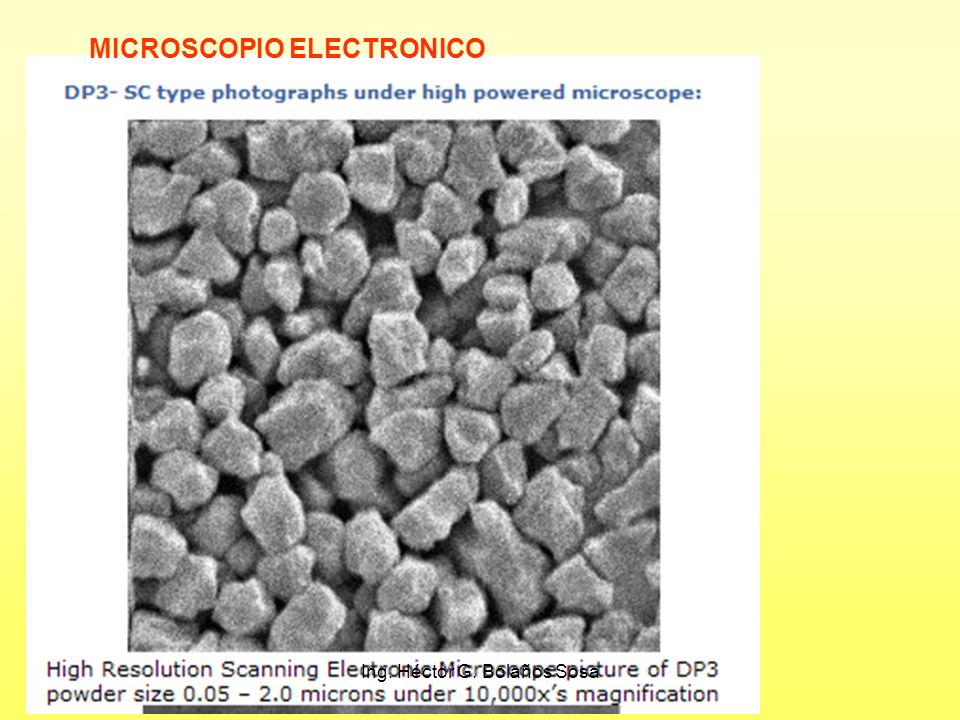

MICROSCOPIO ELECTRONICO Ing. Héctor G. Bolaños Sosa

18 Ing. Héctor G. Bolaños Sosa
PRESENTACION DE RESULTADOS Ing. Héctor G. Bolaños Sosa

19 Ing. Héctor G. Bolaños Sosa

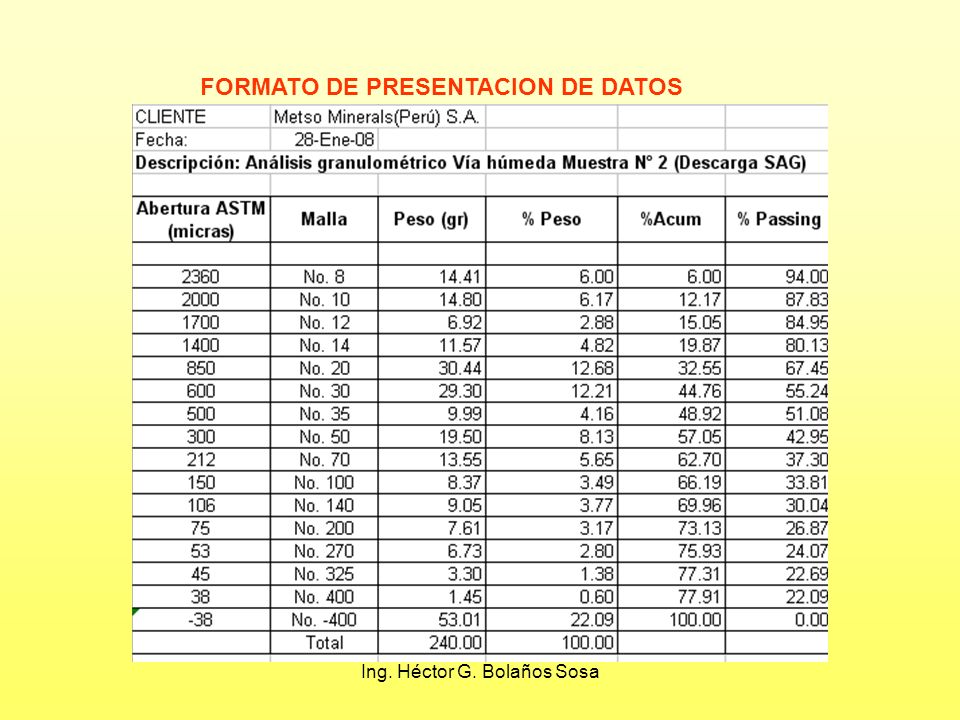

FORMATO DE PRESENTACION DE DATOS Ing. Héctor G. Bolaños Sosa

20 Ing. Héctor G. Bolaños Sosa

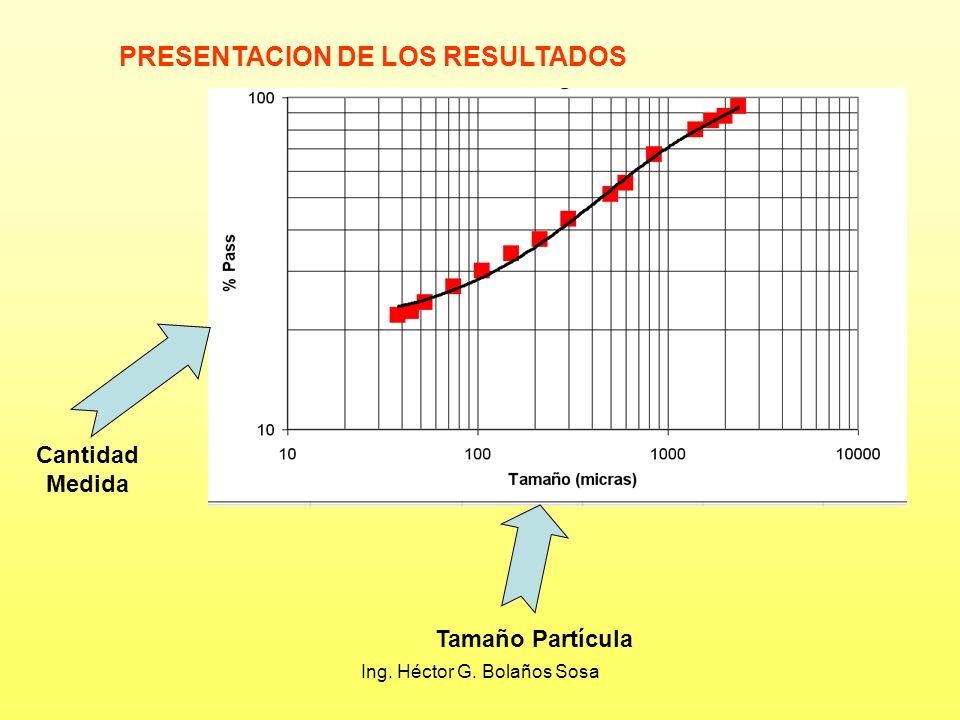

PRESENTACION DE LOS RESULTADOS Cantidad Medida Tamaño Partícula Ing. Héctor G. Bolaños Sosa

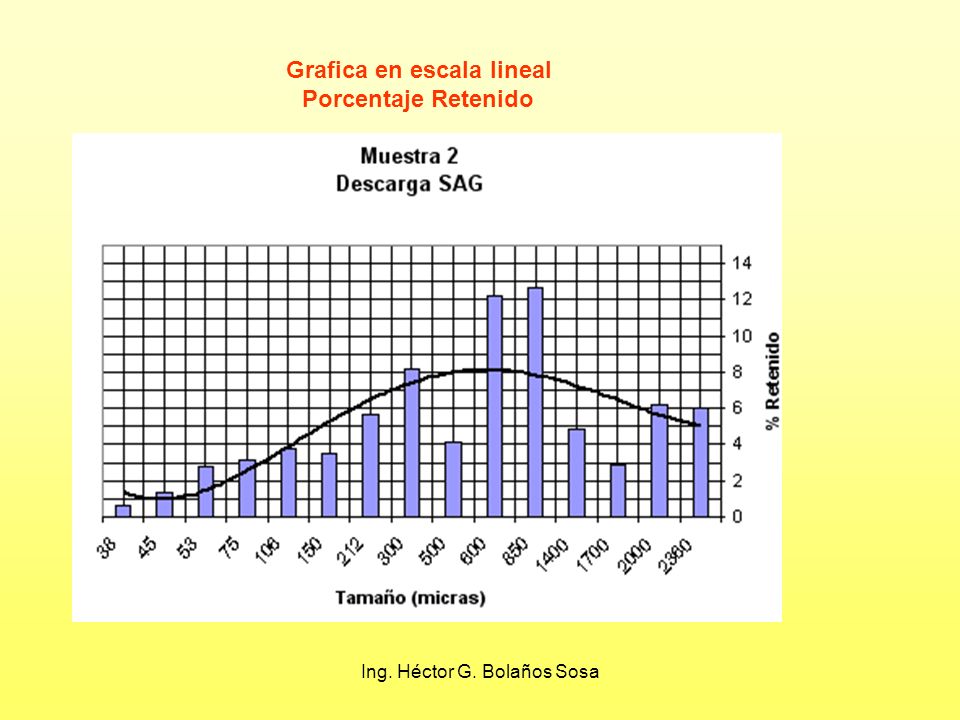

21 Grafica en escala lineal
Porcentaje Retenido Ing. Héctor G. Bolaños Sosa

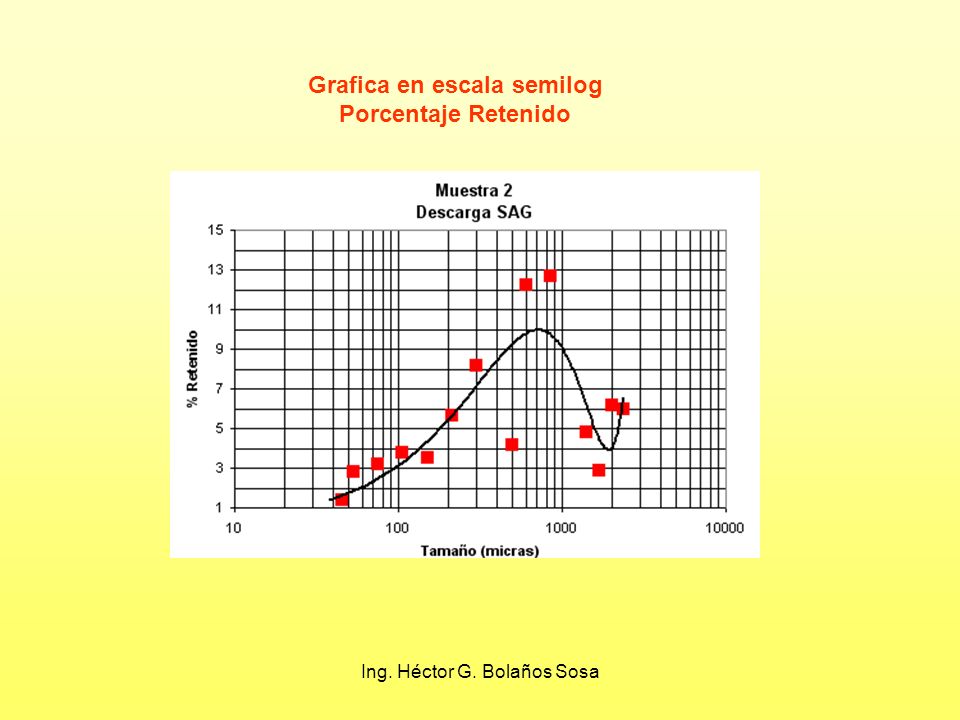

22 Grafica en escala semilog
Porcentaje Retenido Ing. Héctor G. Bolaños Sosa

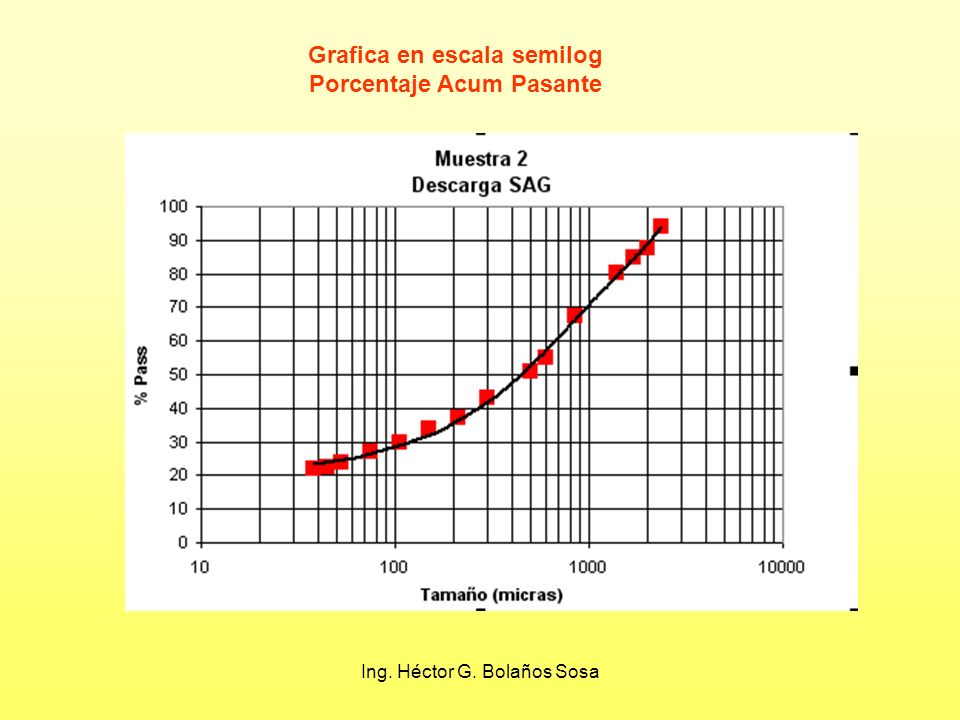

23 Grafica en escala semilog Porcentaje Acum Pasante
Ing. Héctor G. Bolaños Sosa

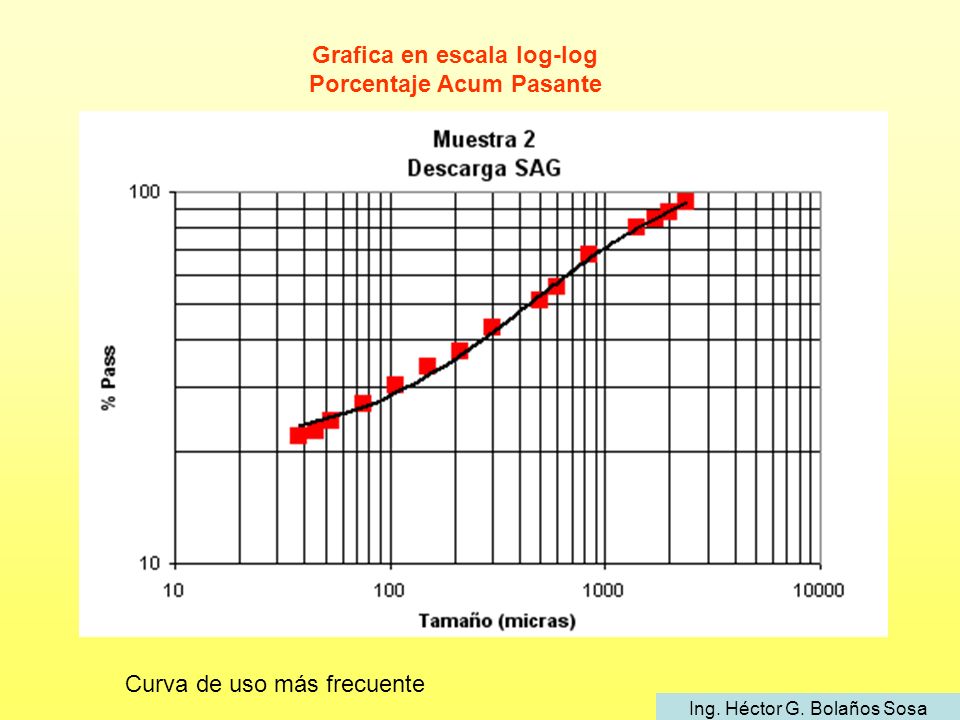

24 Grafica en escala log-log Porcentaje Acum Pasante
Curva de uso más frecuente Ing. Héctor G. Bolaños Sosa
