1 La Energía. Hecho por: Constanza J. y Nicole C.

2 Energía Hidráulica. Centrales hidráulicas Se utilizan para la generación de energía eléctrica mediante el aprovechamiento de la energía potencial del agua embalsada en una presa situada a más alto nivel que la central. El agua se lleva por una tubería de descarga a la sala de máquinas de la central, donde mediante enormes turbinas hidráulicas se produce la electricidad en alternadores. La potencia de una central hidroeléctrica puede variar desde unos pocos MW, hasta varios GW. MW: El Megavatio es una unidad de potencia en el Sistema Internacional equivalente a un millón de vatios. 1 MW = 1.000.000 W GW: El Gigavatio, es una unidad de potencia en el Sistema Internacional equivalente a mil millones de vatios. 1 GW = 1.000.000.000 W

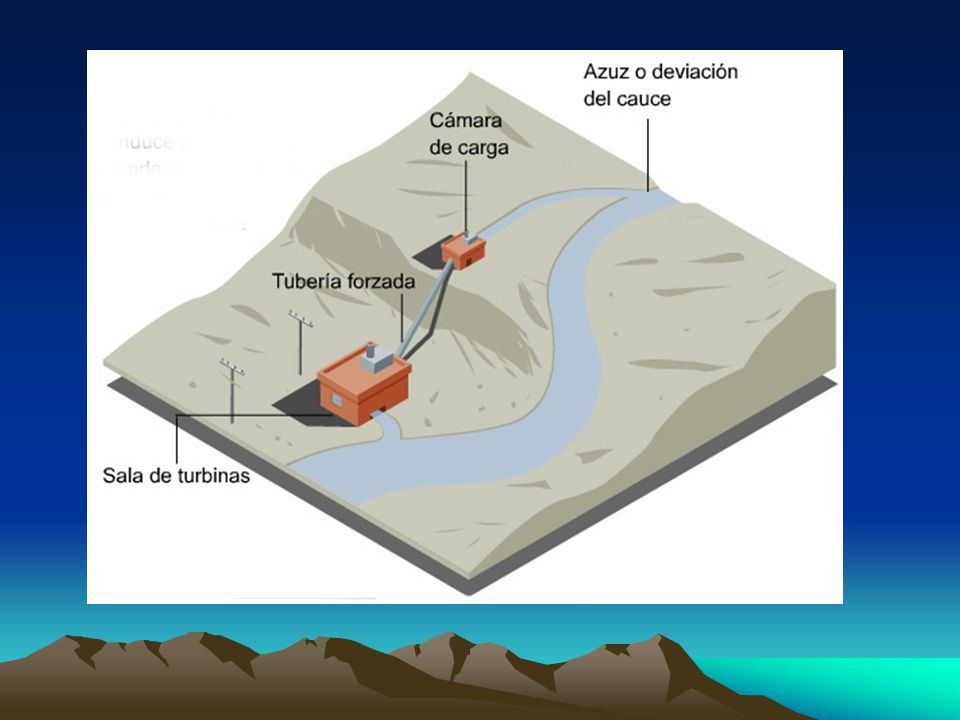

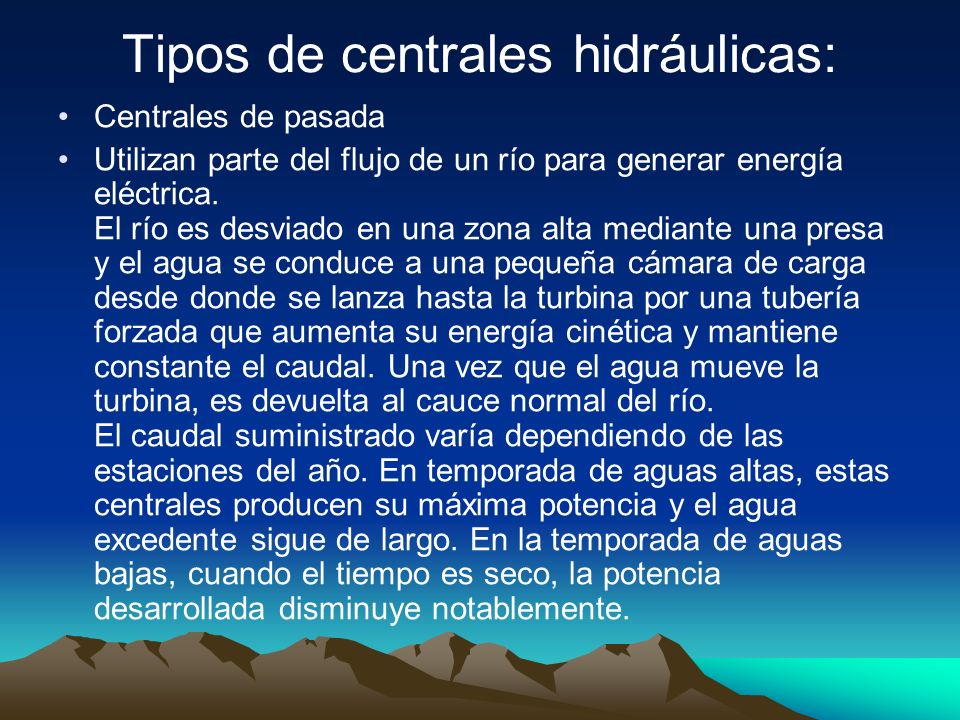

3 Centrales de pasada Utilizan parte del flujo de un río para generar energía eléctrica. El río es desviado en una zona alta mediante una presa y el agua se conduce a una pequeña cámara de carga desde donde se lanza hasta la turbina por una tubería forzada que aumenta su energía cinética y mantiene constante el caudal. Una vez que el agua mueve la turbina, es devuelta al cauce normal del río. El caudal suministrado varía dependiendo de las estaciones del año. En temporada de aguas altas, estas centrales producen su máxima potencia y el agua excedente sigue de largo. En la temporada de aguas bajas, cuando el tiempo es seco, la potencia desarrollada disminuye notablemente. Tipos de centrales hidráulicas:

4

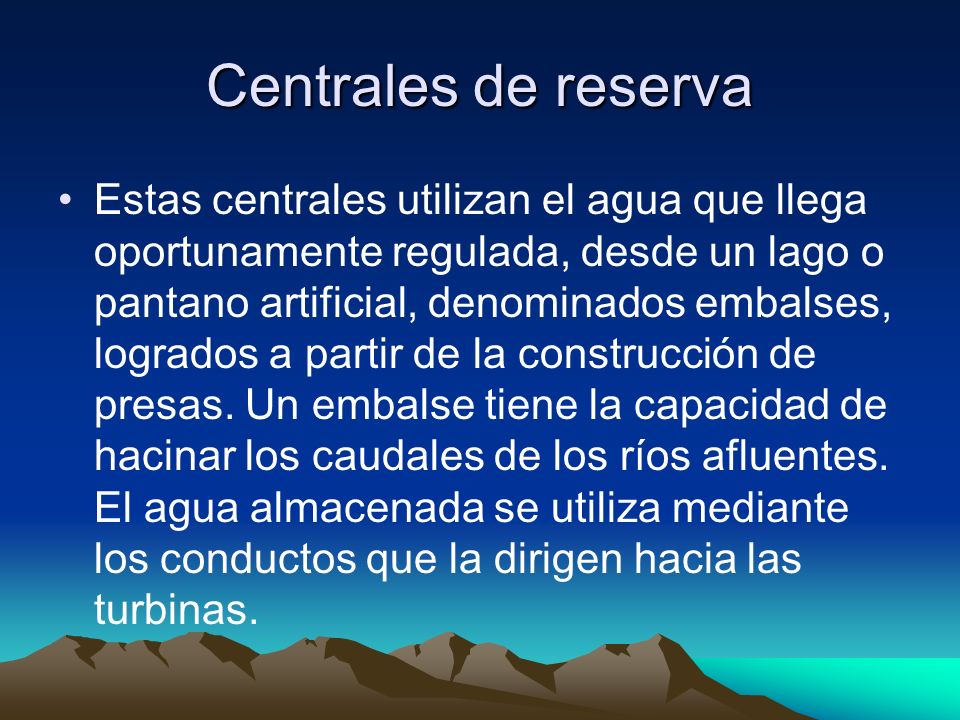

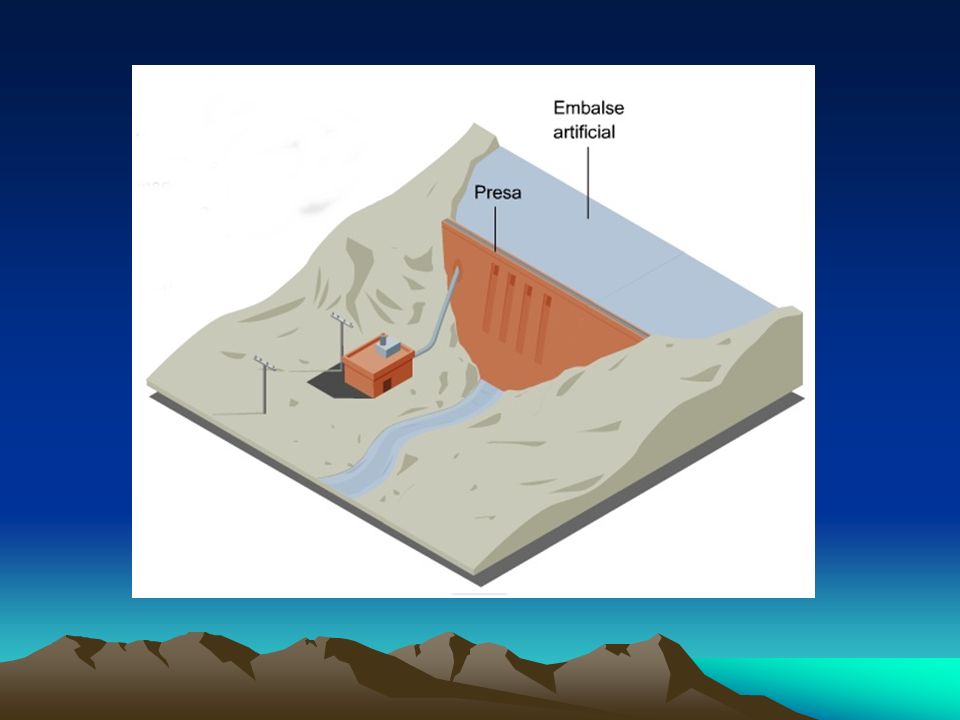

5 Estas centrales utilizan el agua que llega oportunamente regulada, desde un lago o pantano artificial, denominados embalses, logrados a partir de la construcción de presas. Un embalse tiene la capacidad de hacinar los caudales de los ríos afluentes. El agua almacenada se utiliza mediante los conductos que la dirigen hacia las turbinas. Centrales de reserva

6

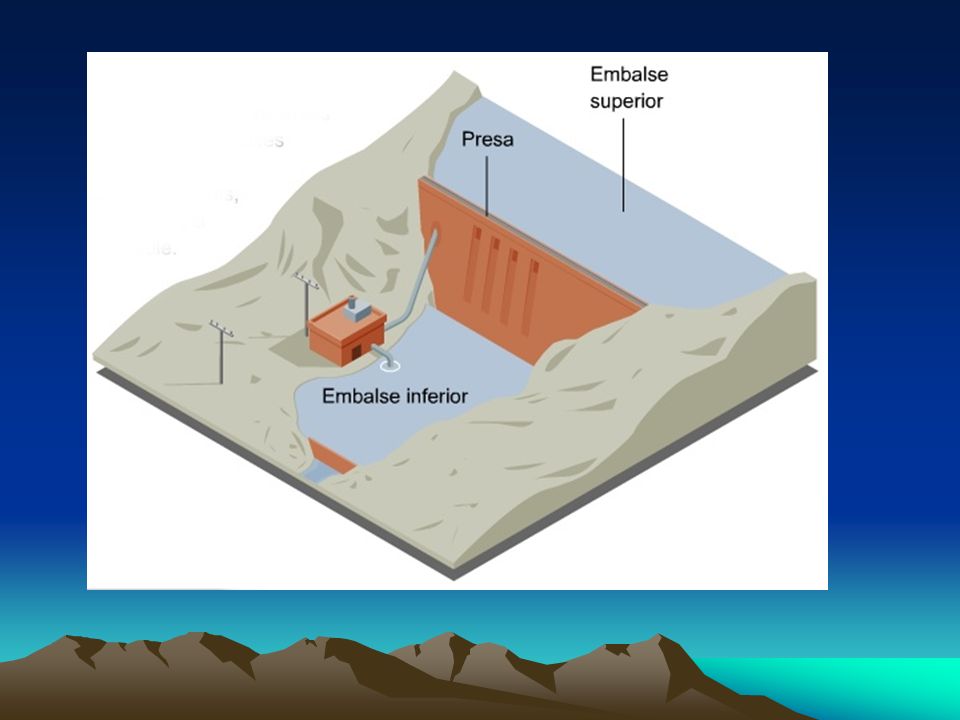

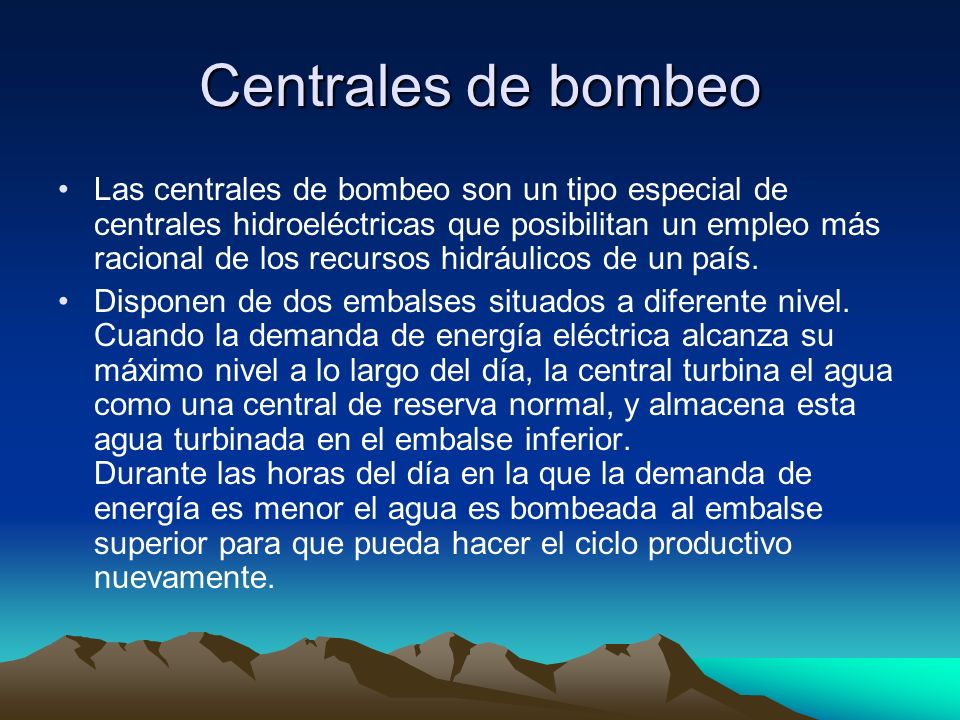

7 Centrales de bombeo Las centrales de bombeo son un tipo especial de centrales hidroeléctricas que posibilitan un empleo más racional de los recursos hidráulicos de un país. Disponen de dos embalses situados a diferente nivel. Cuando la demanda de energía eléctrica alcanza su máximo nivel a lo largo del día, la central turbina el agua como una central de reserva normal, y almacena esta agua turbinada en el embalse inferior. Durante las horas del día en la que la demanda de energía es menor el agua es bombeada al embalse superior para que pueda hacer el ciclo productivo nuevamente.

8

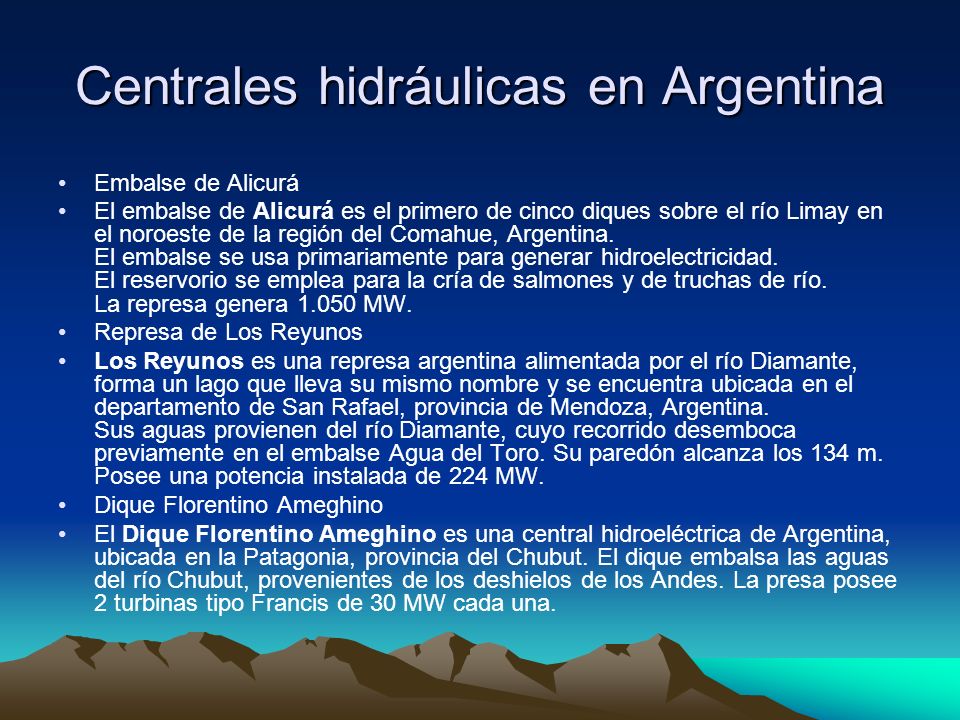

9 Centrales hidráulicas en Argentina Embalse de Alicurá El embalse de Alicurá es el primero de cinco diques sobre el río Limay en el noroeste de la región del Comahue, Argentina. El embalse se usa primariamente para generar hidroelectricidad. El reservorio se emplea para la cría de salmones y de truchas de río. La represa genera 1.050 MW. Represa de Los Reyunos Los Reyunos es una represa argentina alimentada por el río Diamante, forma un lago que lleva su mismo nombre y se encuentra ubicada en el departamento de San Rafael, provincia de Mendoza, Argentina. Sus aguas provienen del río Diamante, cuyo recorrido desemboca previamente en el embalse Agua del Toro. Su paredón alcanza los 134 m. Posee una potencia instalada de 224 MW. Dique Florentino Ameghino El Dique Florentino Ameghino es una central hidroeléctrica de Argentina, ubicada en la Patagonia, provincia del Chubut. El dique embalsa las aguas del río Chubut, provenientes de los deshielos de los Andes. La presa posee 2 turbinas tipo Francis de 30 MW cada una.

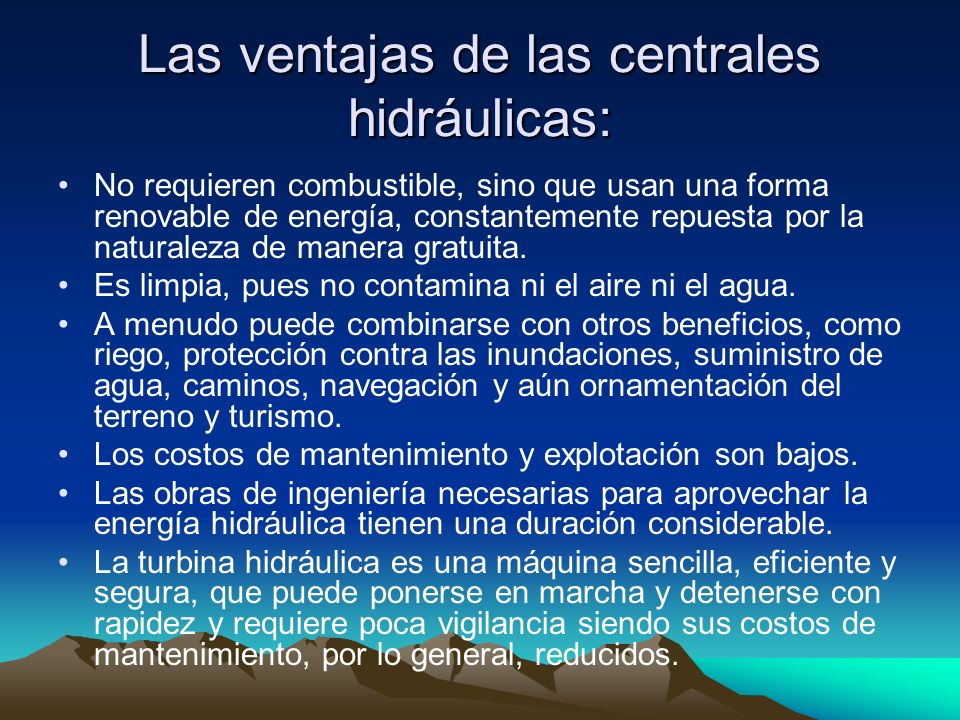

10 Las ventajas de las centrales hidráulicas: No requieren combustible, sino que usan una forma renovable de energía, constantemente repuesta por la naturaleza de manera gratuita. Es limpia, pues no contamina ni el aire ni el agua. A menudo puede combinarse con otros beneficios, como riego, protección contra las inundaciones, suministro de agua, caminos, navegación y aún ornamentación del terreno y turismo. Los costos de mantenimiento y explotación son bajos. Las obras de ingeniería necesarias para aprovechar la energía hidráulica tienen una duración considerable. La turbina hidráulica es una máquina sencilla, eficiente y segura, que puede ponerse en marcha y detenerse con rapidez y requiere poca vigilancia siendo sus costos de mantenimiento, por lo general, reducidos.

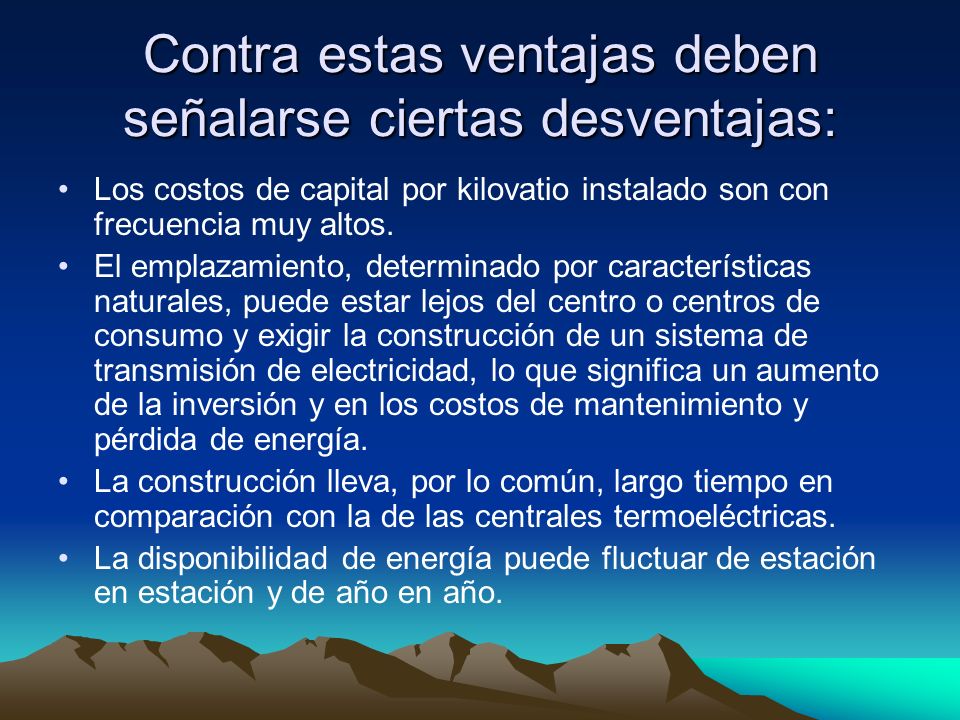

11 Contra estas ventajas deben señalarse ciertas desventajas: Los costos de capital por kilovatio instalado son con frecuencia muy altos. El emplazamiento, determinado por características naturales, puede estar lejos del centro o centros de consumo y exigir la construcción de un sistema de transmisión de electricidad, lo que significa un aumento de la inversión y en los costos de mantenimiento y pérdida de energía. La construcción lleva, por lo común, largo tiempo en comparación con la de las centrales termoeléctricas. La disponibilidad de energía puede fluctuar de estación en estación y de año en año.

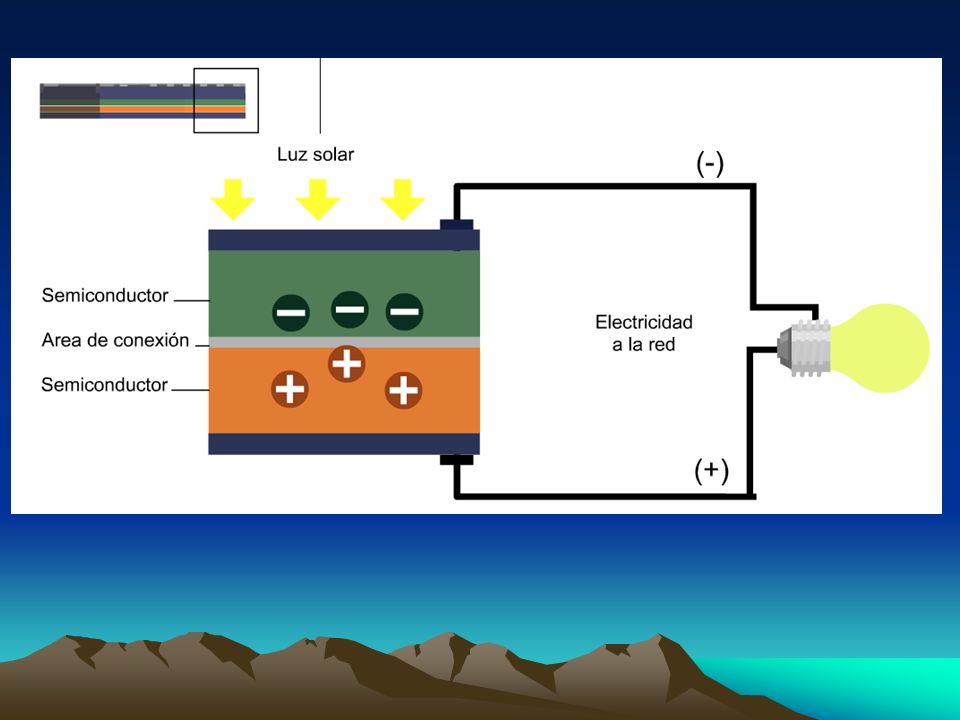

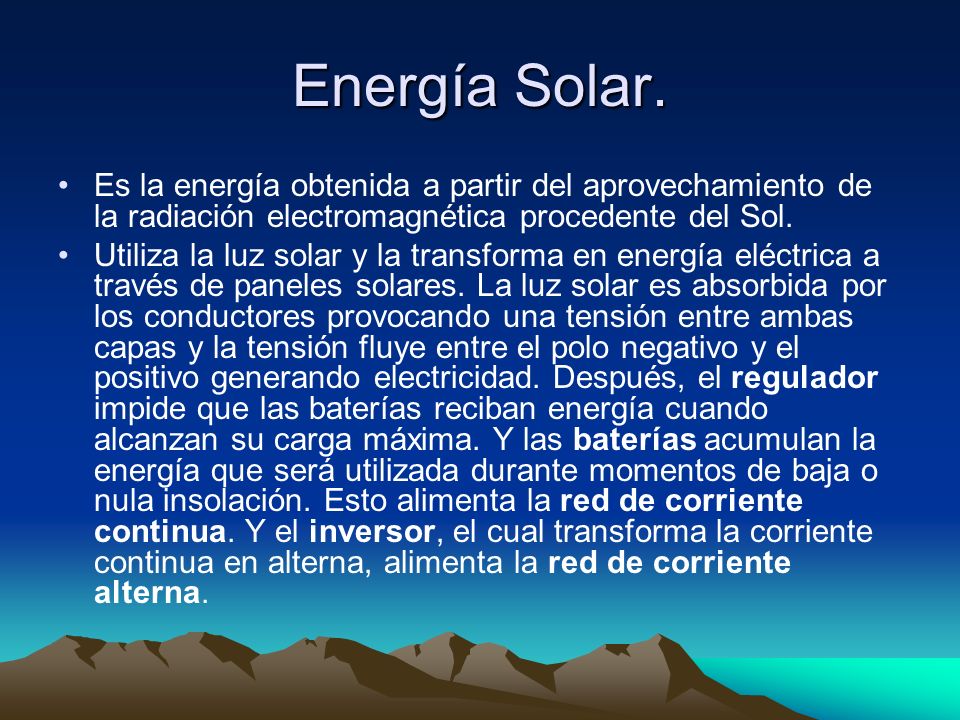

12 Energía Solar. Es la energía obtenida a partir del aprovechamiento de la radiación electromagnética procedente del Sol. Utiliza la luz solar y la transforma en energía eléctrica a través de paneles solares. La luz solar es absorbida por los conductores provocando una tensión entre ambas capas y la tensión fluye entre el polo negativo y el positivo generando electricidad. Después, el regulador impide que las baterías reciban energía cuando alcanzan su carga máxima. Y las baterías acumulan la energía que será utilizada durante momentos de baja o nula insolación. Esto alimenta la red de corriente continua. Y el inversor, el cual transforma la corriente continua en alterna, alimenta la red de corriente alterna.

13

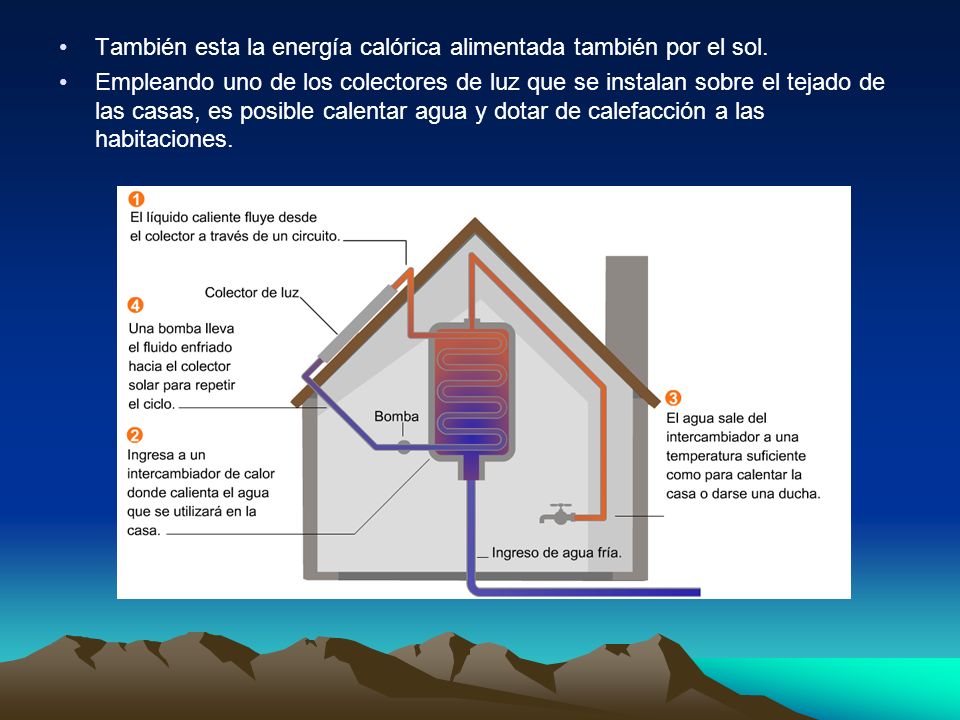

14 También esta la energía calórica alimentada también por el sol. Empleando uno de los colectores de luz que se instalan sobre el tejado de las casas, es posible calentar agua y dotar de calefacción a las habitaciones.

15 Localización en Buenos Aires, Argentina;

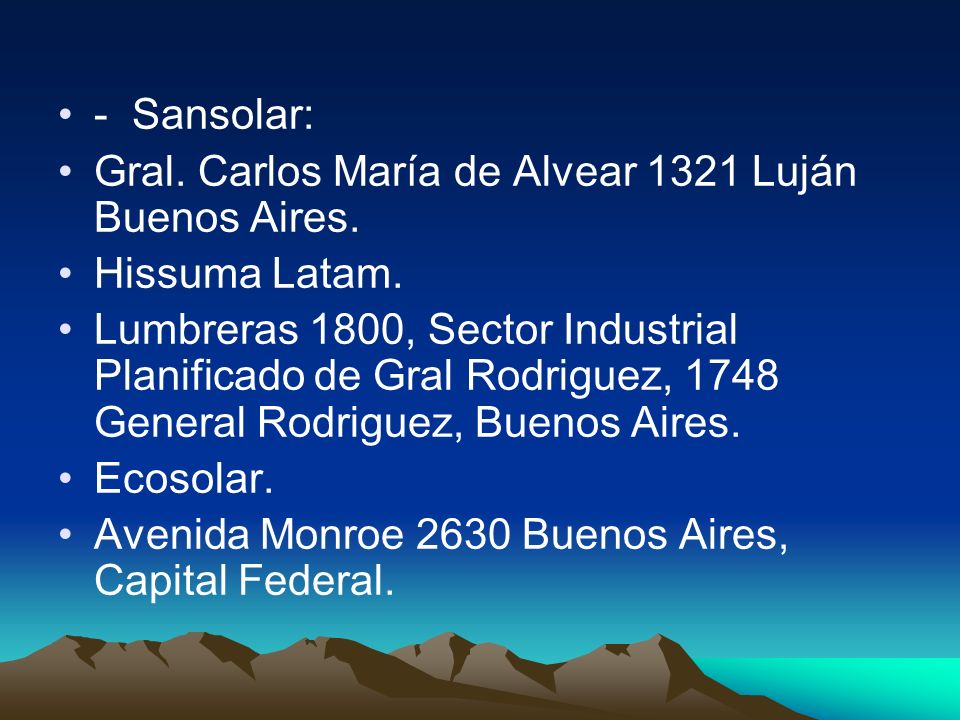

16 - Sansolar: Gral. Carlos María de Alvear 1321 Luján Buenos Aires‎. Hissuma Latam. Lumbreras 1800, Sector Industrial Planificado de Gral Rodriguez, 1748 General Rodriguez, Buenos Aires. Ecosolar. Avenida Monroe 2630 Buenos Aires, Capital Federal.

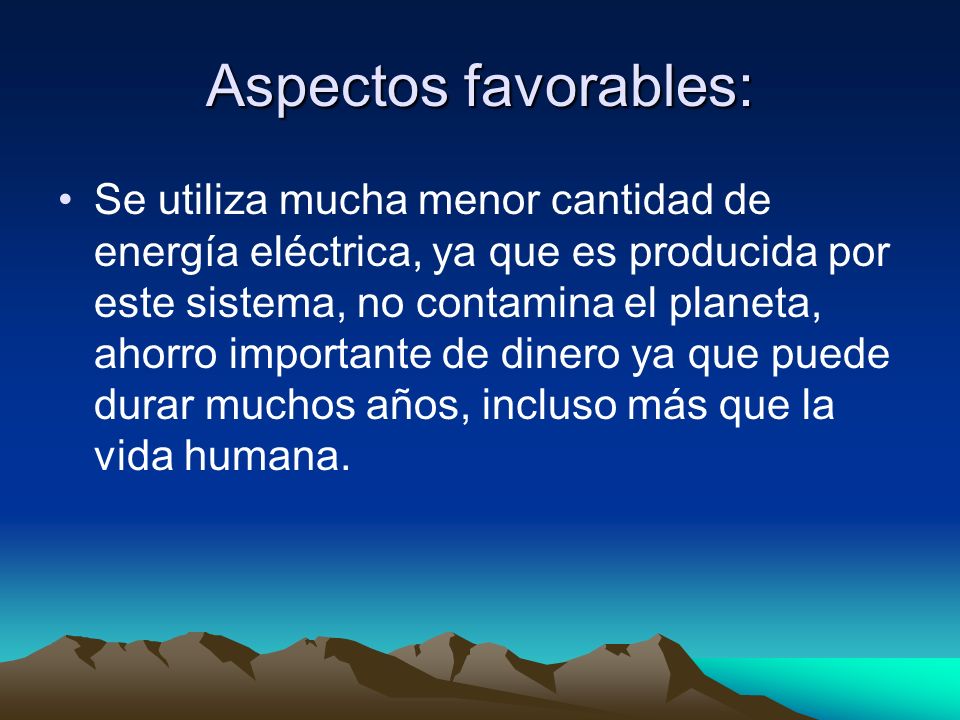

17 Aspectos favorables: Se utiliza mucha menor cantidad de energía eléctrica, ya que es producida por este sistema, no contamina el planeta, ahorro importante de dinero ya que puede durar muchos años, incluso más que la vida humana.

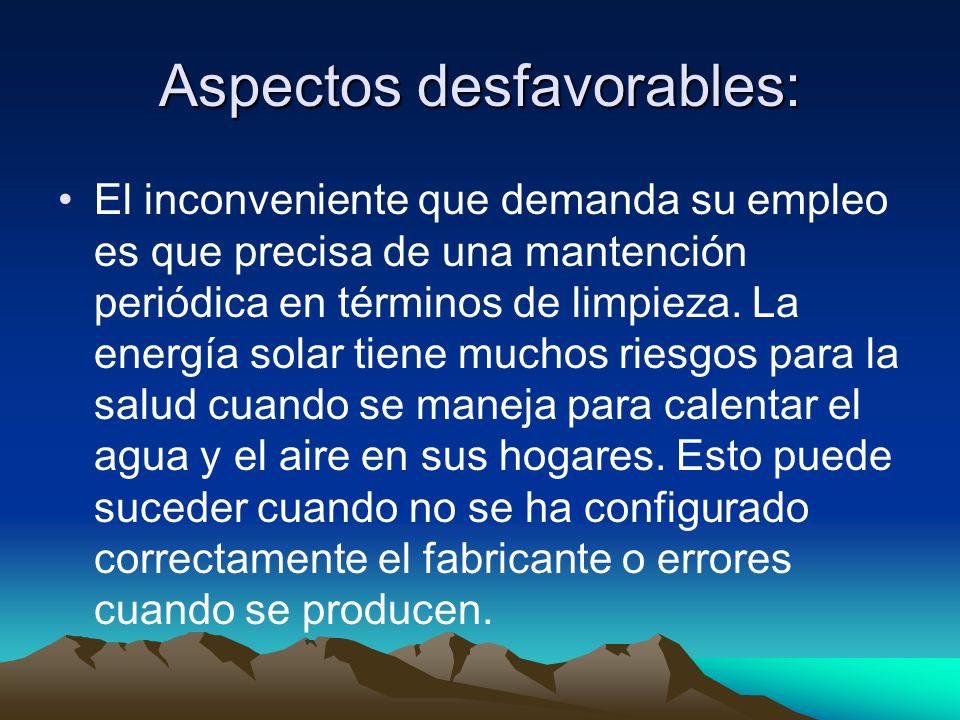

18 Aspectos desfavorables: El inconveniente que demanda su empleo es que precisa de una mantención periódica en términos de limpieza. La energía solar tiene muchos riesgos para la salud cuando se maneja para calentar el agua y el aire en sus hogares. Esto puede suceder cuando no se ha configurado correctamente el fabricante o errores cuando se producen.

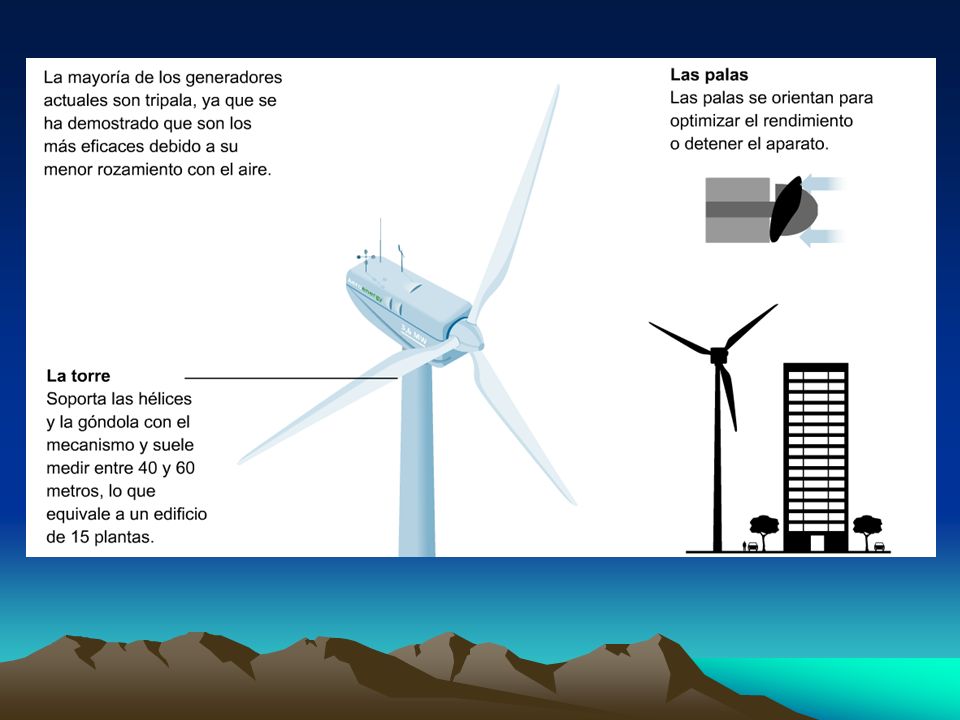

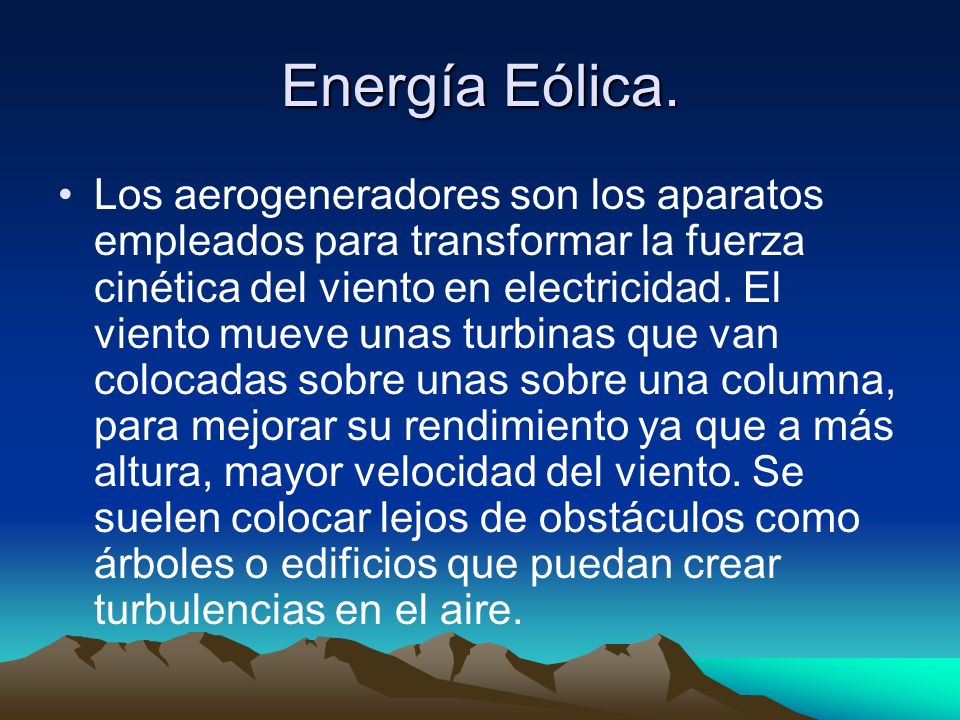

19 Energía Eólica. Los aerogeneradores son los aparatos empleados para transformar la fuerza cinética del viento en electricidad. El viento mueve unas turbinas que van colocadas sobre unas sobre una columna, para mejorar su rendimiento ya que a más altura, mayor velocidad del viento. Se suelen colocar lejos de obstáculos como árboles o edificios que puedan crear turbulencias en el aire.

20

21

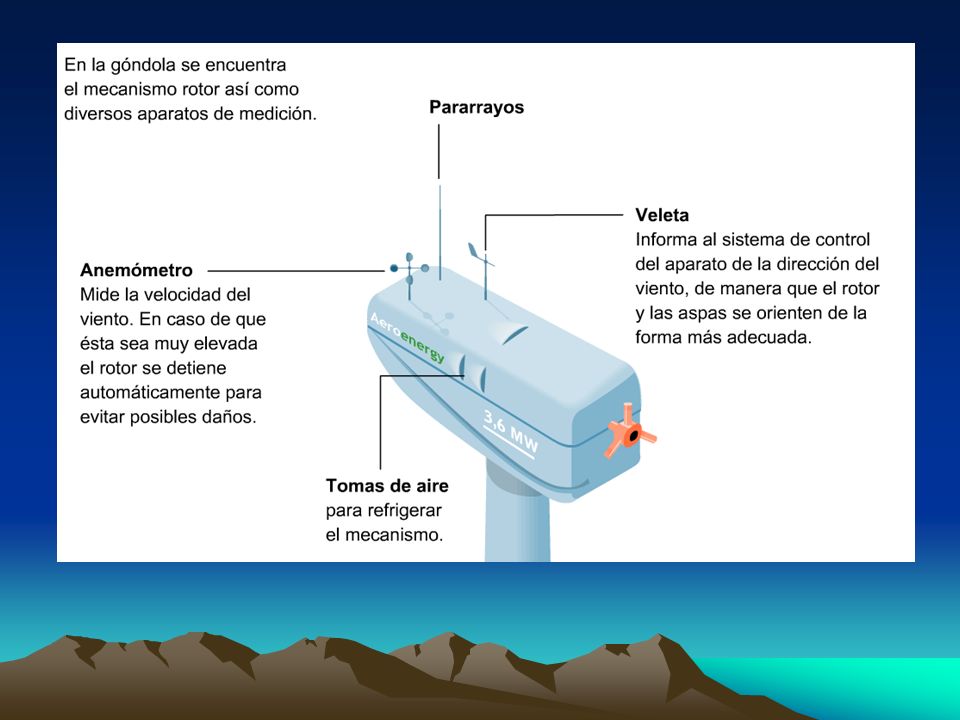

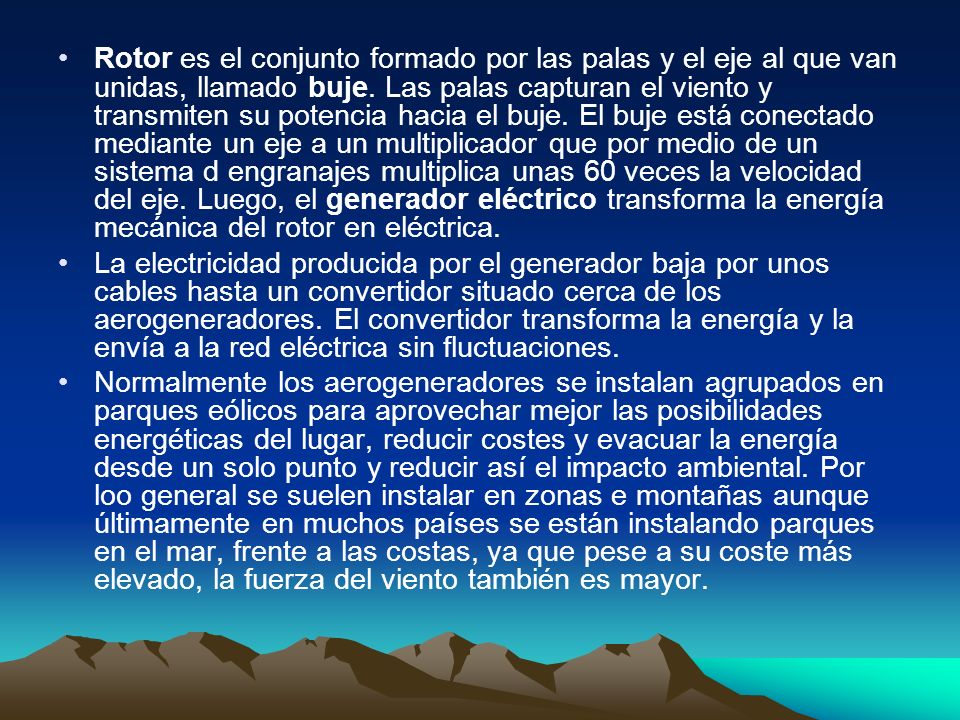

22 Rotor es el conjunto formado por las palas y el eje al que van unidas, llamado buje. Las palas capturan el viento y transmiten su potencia hacia el buje. El buje está conectado mediante un eje a un multiplicador que por medio de un sistema d engranajes multiplica unas 60 veces la velocidad del eje. Luego, el generador eléctrico transforma la energía mecánica del rotor en eléctrica. La electricidad producida por el generador baja por unos cables hasta un convertidor situado cerca de los aerogeneradores. El convertidor transforma la energía y la envía a la red eléctrica sin fluctuaciones. Normalmente los aerogeneradores se instalan agrupados en parques eólicos para aprovechar mejor las posibilidades energéticas del lugar, reducir costes y evacuar la energía desde un solo punto y reducir así el impacto ambiental. Por loo general se suelen instalar en zonas e montañas aunque últimamente en muchos países se están instalando parques en el mar, frente a las costas, ya que pese a su coste más elevado, la fuerza del viento también es mayor.

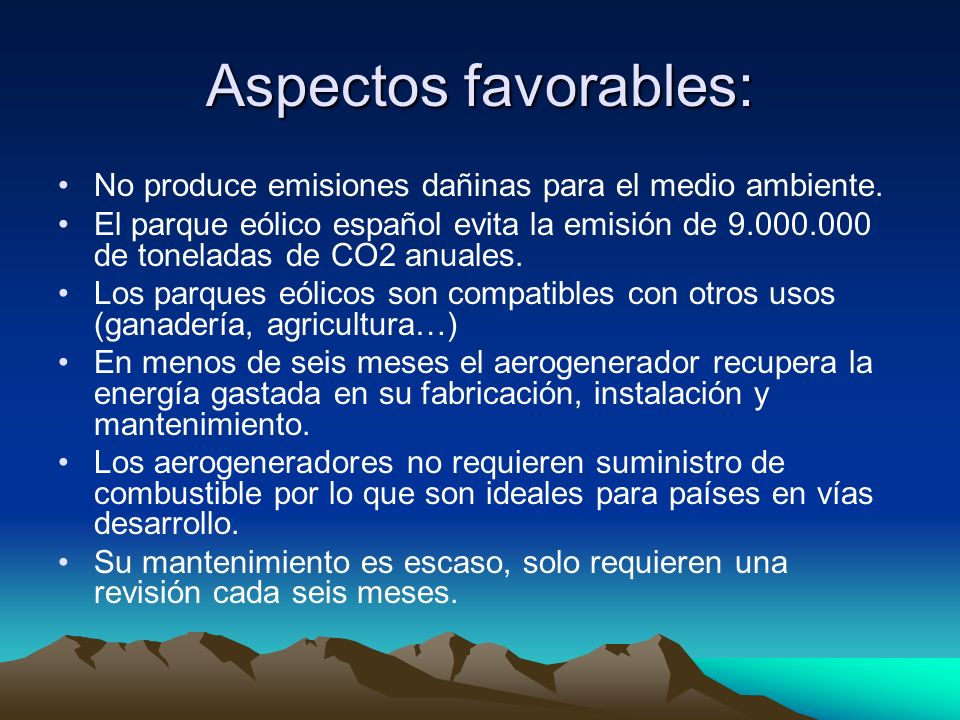

23 Aspectos favorables: No produce emisiones dañinas para el medio ambiente. El parque eólico español evita la emisión de 9.000.000 de toneladas de CO2 anuales. Los parques eólicos son compatibles con otros usos (ganadería, agricultura…) En menos de seis meses el aerogenerador recupera la energía gastada en su fabricación, instalación y mantenimiento. Los aerogeneradores no requieren suministro de combustible por lo que son ideales para países en vías desarrollo. Su mantenimiento es escaso, solo requieren una revisión cada seis meses.

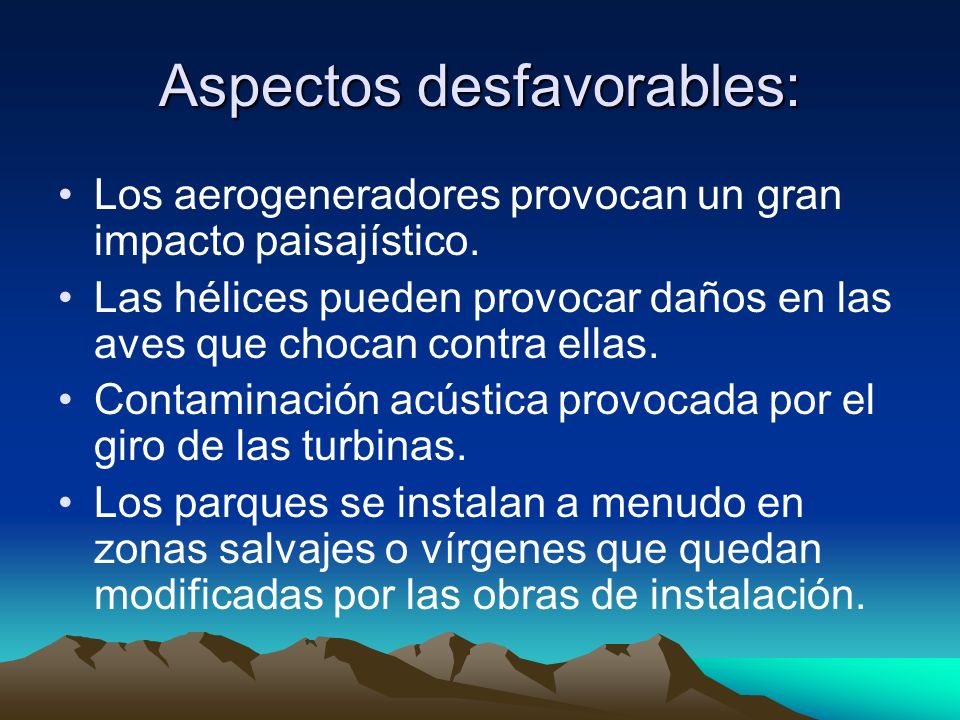

24 Aspectos desfavorables: Los aerogeneradores provocan un gran impacto paisajístico. Las hélices pueden provocar daños en las aves que chocan contra ellas. Contaminación acústica provocada por el giro de las turbinas. Los parques se instalan a menudo en zonas salvajes o vírgenes que quedan modificadas por las obras de instalación.

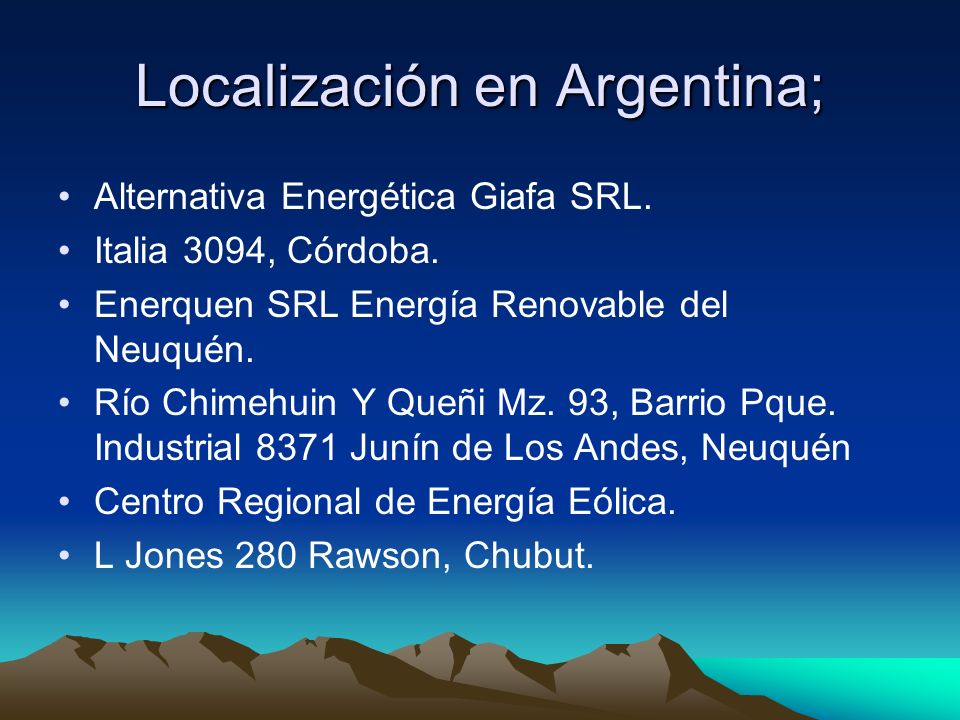

25 Localización en Argentina; Alternativa Energética Giafa SRL. Italia 3094, Córdoba. Enerquen SRL Energía Renovable del Neuquén. Río Chimehuin Y Queñi Mz. 93, Barrio Pque. Industrial 8371 Junín de Los Andes, Neuquén Centro Regional de Energía Eólica. L Jones 280 Rawson, Chubut.
