Clasificación Nema Visitenos en: www.metroinstruments.com
3
Nema –Asociación Americana de fabricantes de productos electrónicos. Nema ha establecido una gran cantidad de normas, entre otras, normas de seguridad industrial en el área eléctrica y normas sobre protección de equipos contra influencia del ambiente, lo cual trataremos aquí.
4
Nema 1 : –Uso del equipo dentro de un edificio,sin protección ambiental. Nema 2 : –Protección por condensación y polvo cayendo por gravedad. Nema 3 : –A prueba de intemperie ( Trabajo fuera de edificios ). Nema 4 : –A prueba de chorro de agua desde todos los lados del equipo, por ejemplo en casos de lavado.
5
Nema 5 : –A prueba de polvo agitado. Nema 6 : –A prueba de sumersión. Acá el fabricante por lo general especifica presión, nivel y tiempo de sumersión. Nema 7 : –A prueba de explosión ( Clase I ) en aire. Nema 8 : –A prueba de explosión ( Clase I ) sumergido el equipo en aceite. Nema 9 : –A prueba de explosión ( Clase II ).
6

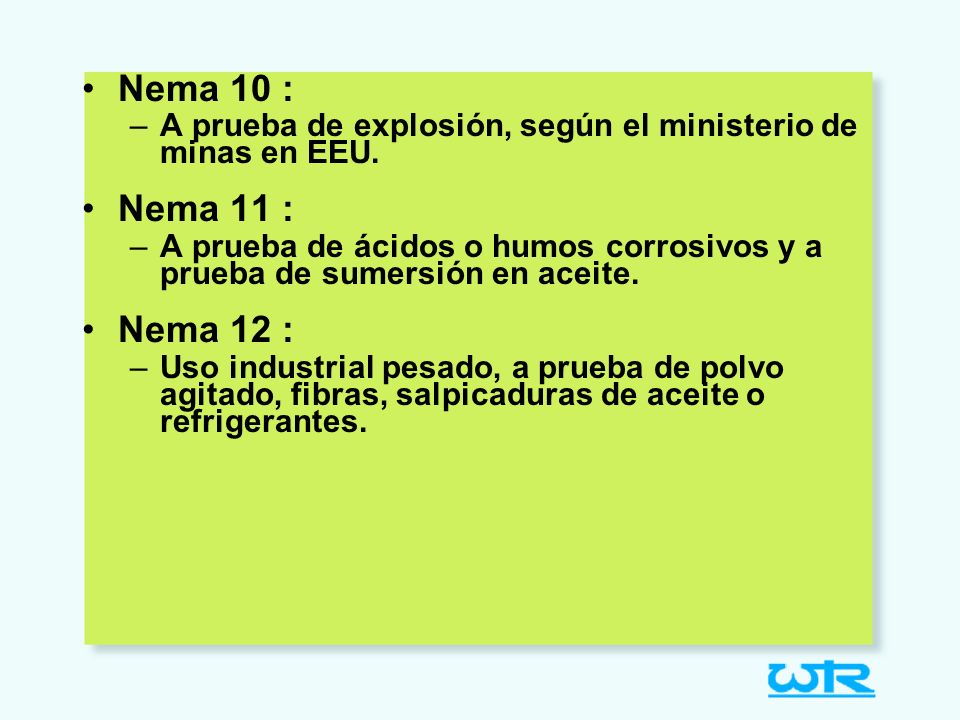

Nema 10 : –A prueba de explosión, según el ministerio de minas en EEU. Nema 11 : –A prueba de ácidos o humos corrosivos y a prueba de sumersión en aceite. Nema 12 : –Uso industrial pesado, a prueba de polvo agitado, fibras, salpicaduras de aceite o refrigerantes.
7
Explicación adicional –Clase I : Un ambiente en el cual se pueden eventualmente formar mezclas de gases en cantidades suficientes para producir una explosión. –Clase II : Un ambiente en el cual ya existen gases explosivos. –Clase III : Un ambiente en el cual existen fibras y otros sólidos volátiles inflamables pero no en cantidades suficientes para producir mezclas inflamables.
8

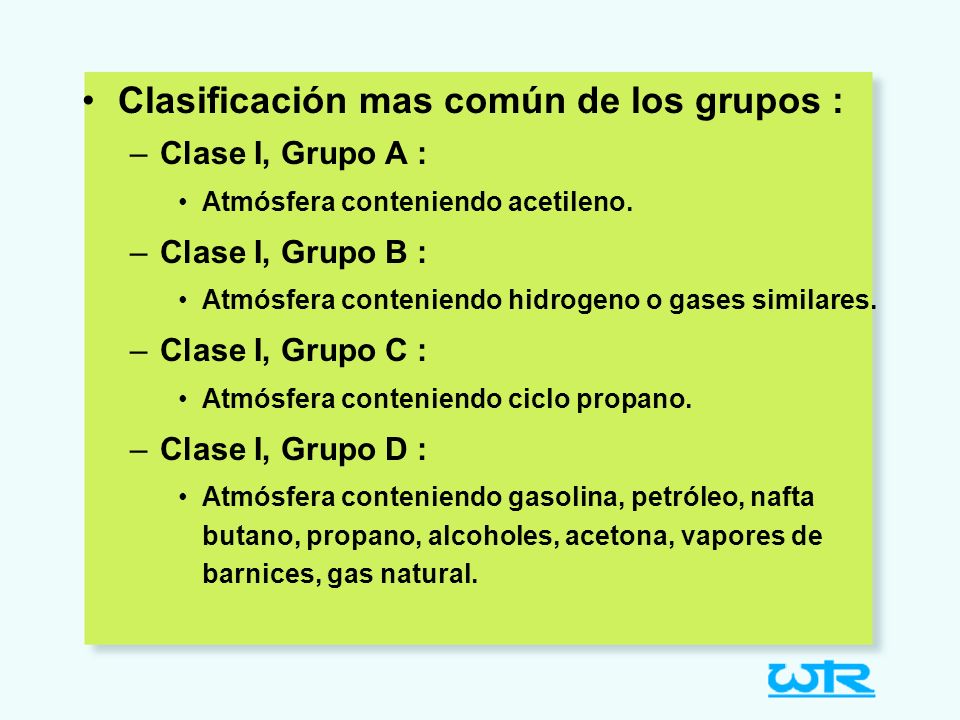

Clasificación mas común de los grupos : –Clase I, Grupo A : Atmósfera conteniendo acetileno. –Clase I, Grupo B : Atmósfera conteniendo hidrogeno o gases similares. –Clase I, Grupo C : Atmósfera conteniendo ciclo propano. –Clase I, Grupo D : Atmósfera conteniendo gasolina, petróleo, nafta butano, propano, alcoholes, acetona, vapores de barnices, gas natural.
9
–Clase II, Grupo E : Atmósfera conteniendo polvo metálico. –Clase II, Grupo F : Atmósfera conteniendo polvo de carbón. –Clase II, Grupo G : Atmósfera conteniendo polvo de vegetales, almidones, granos. Esperamos que esta información sea de utilidad.
