1 PROFESOR: Juan Plaza L. analisis de experiencia en la empresa modalidad dual jplazal. 1

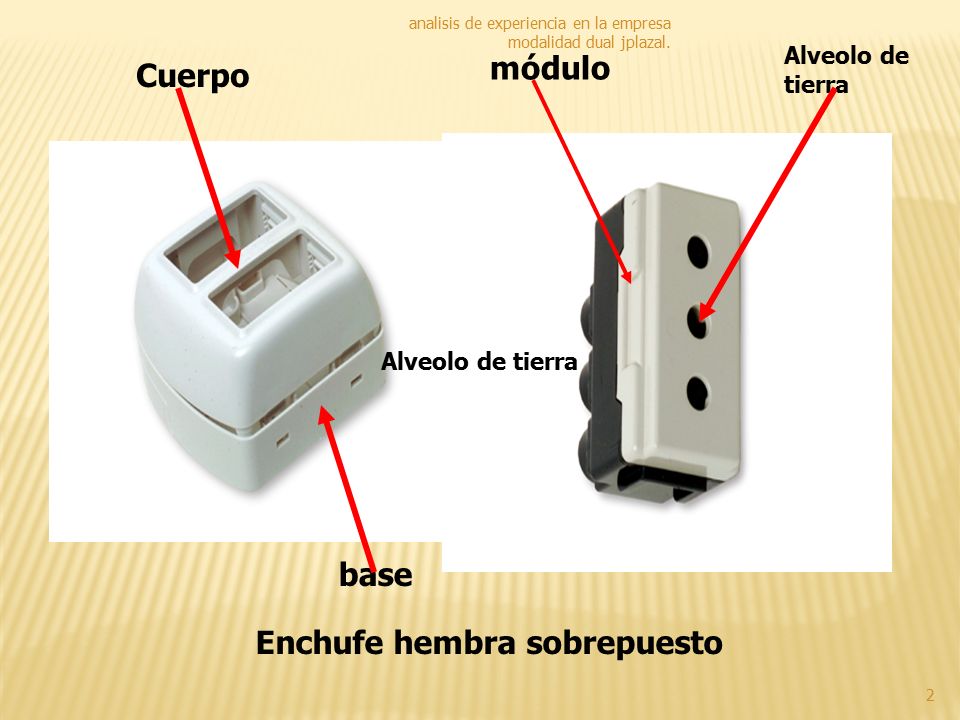

2 2 módulo Cuerpo Alveolo de tierra base Enchufe hembra sobrepuesto

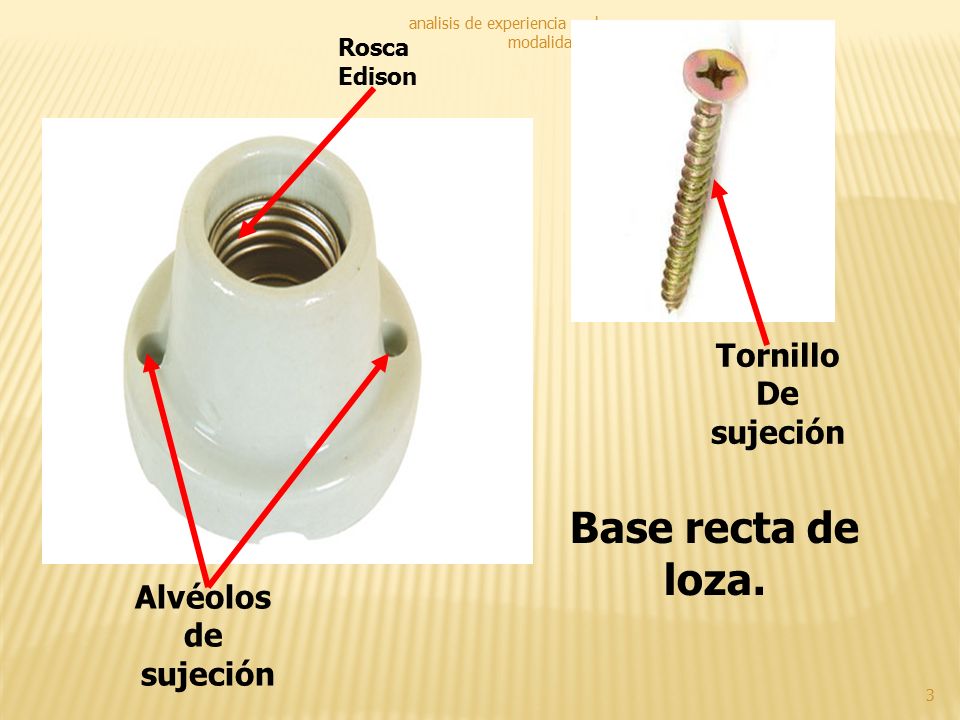

3 analisis de experiencia en la empresa modalidad dual jplazal. 3 Base recta de loza. Rosca Edison Alvéolos de sujeción Tornillo De sujeción

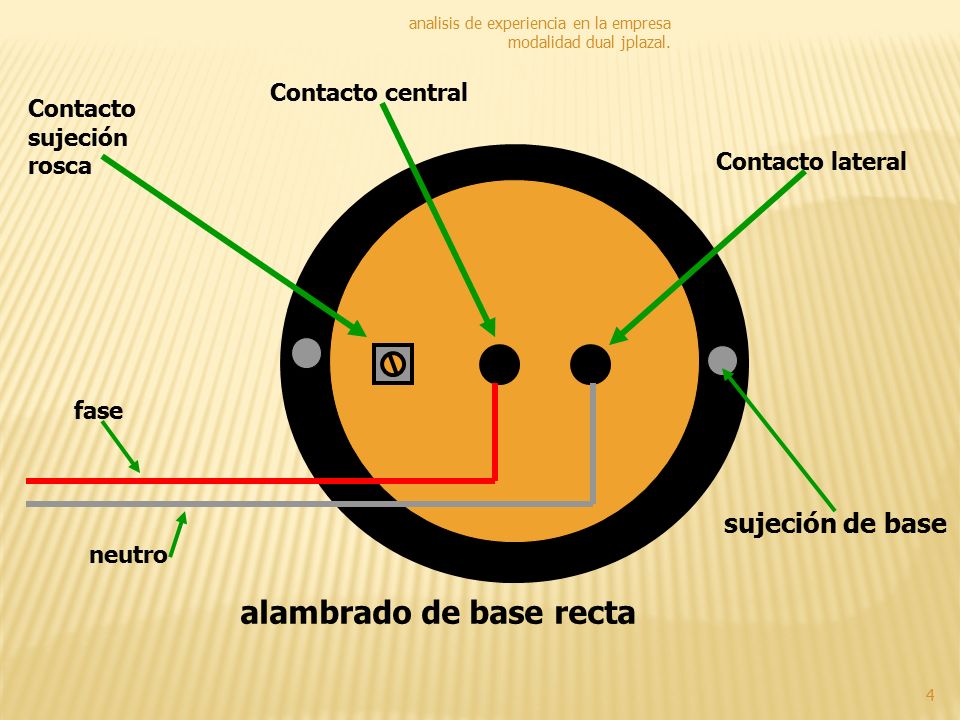

4 analisis de experiencia en la empresa modalidad dual jplazal. 4 neutro fase Contacto central Contacto lateral Contacto sujeción rosca sujeción de base alambrado de base recta

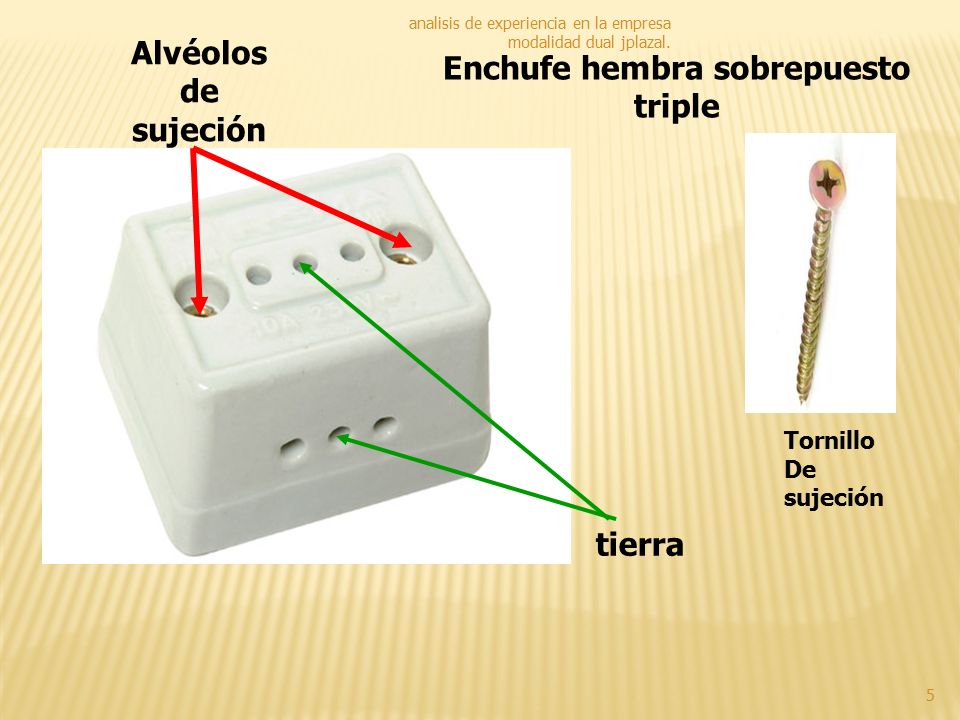

5 analisis de experiencia en la empresa modalidad dual jplazal. 5 Enchufe hembra sobrepuesto triple Alvéolos de sujeción Tornillo De sujeción tierra

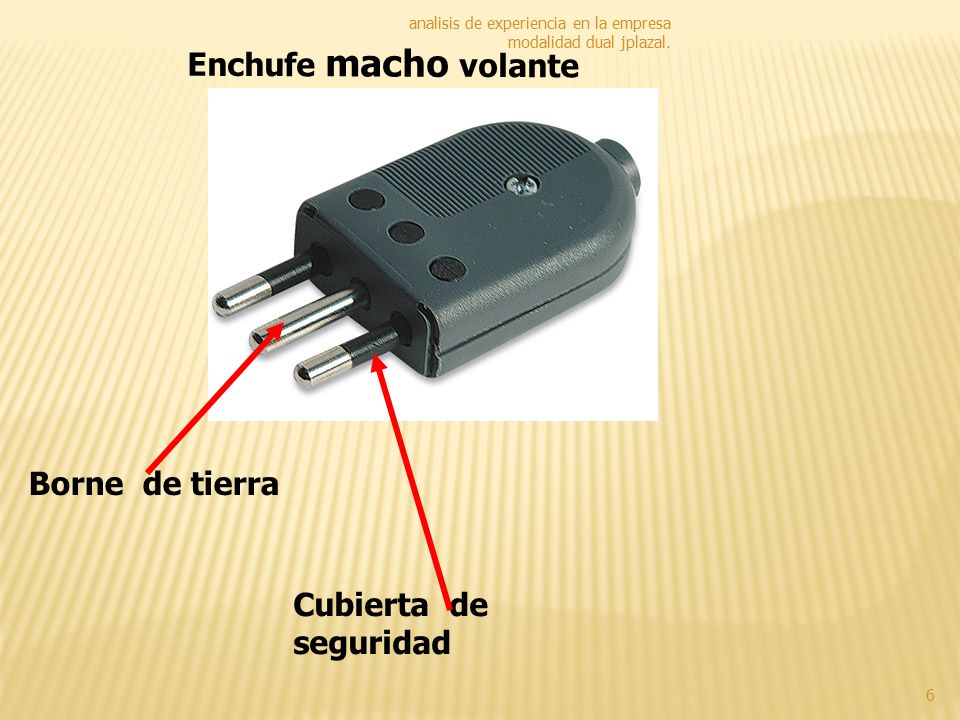

6 analisis de experiencia en la empresa modalidad dual jplazal. 6 Enchufe macho volante Cubierta de seguridad Borne de tierra

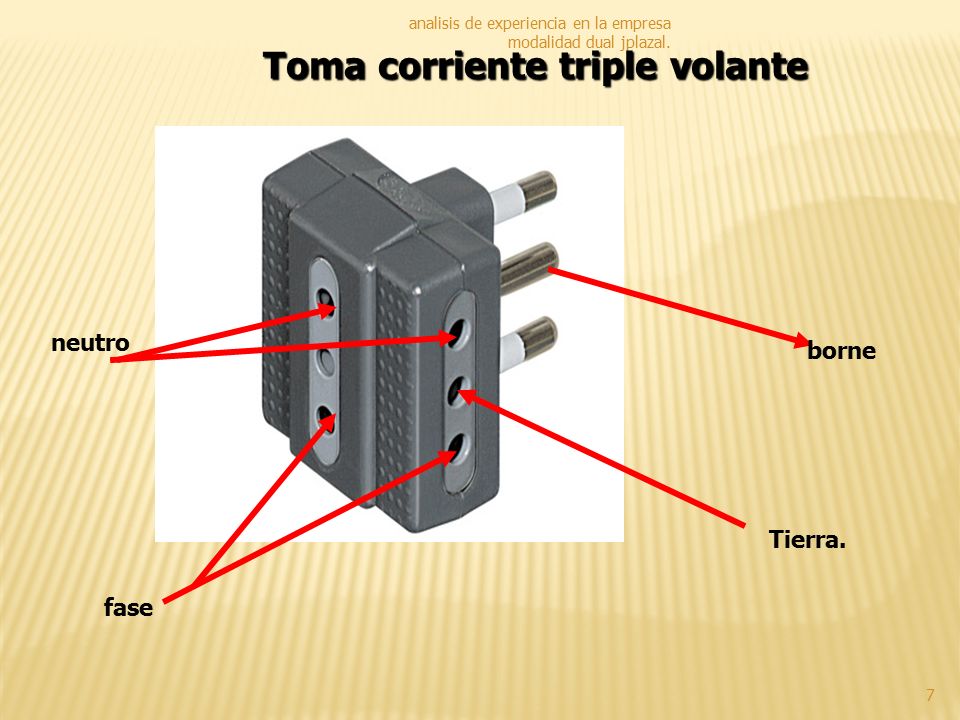

7 analisis de experiencia en la empresa modalidad dual jplazal. 7 Toma corriente triple volante borne Tierra. fase neutro

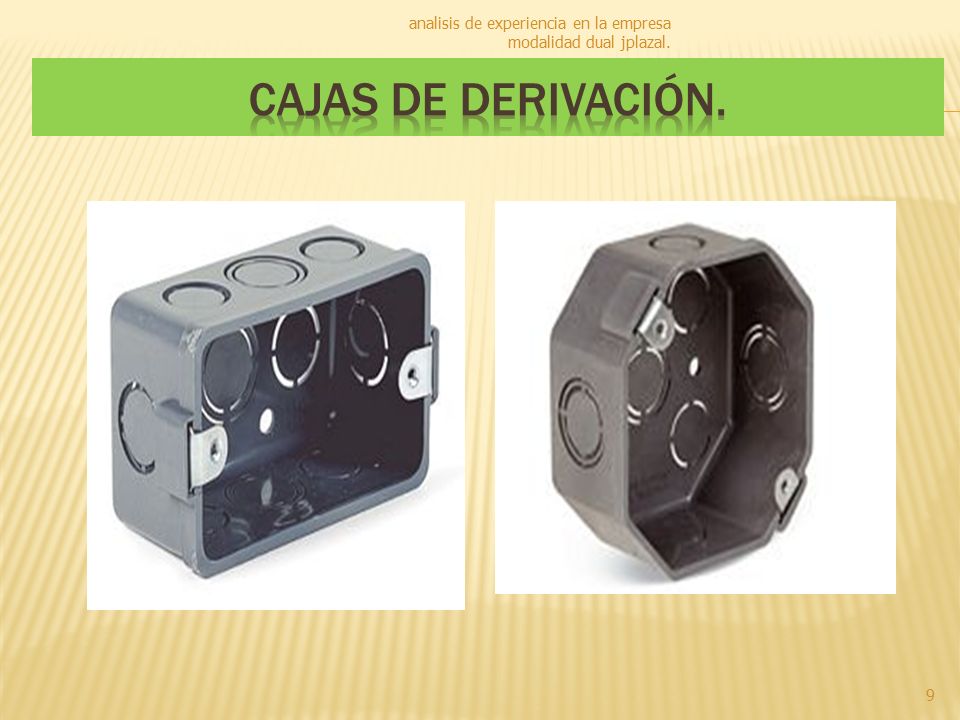

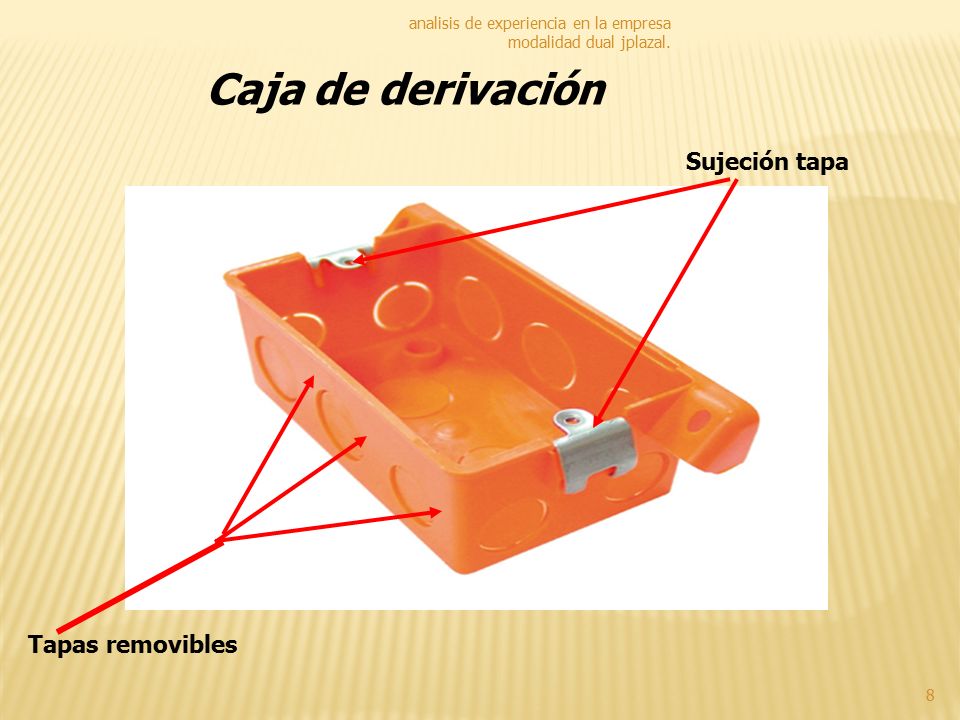

8 analisis de experiencia en la empresa modalidad dual jplazal. 8 Caja de derivación Tapas removibles Sujeción tapa

9 analisis de experiencia en la empresa modalidad dual jplazal. 9

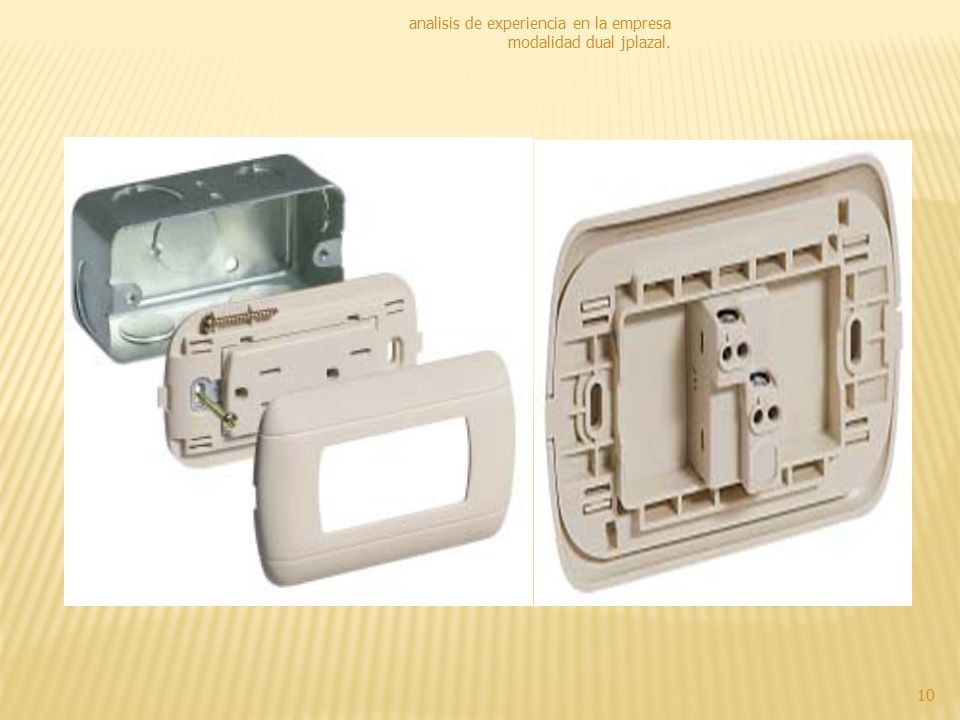

10 10

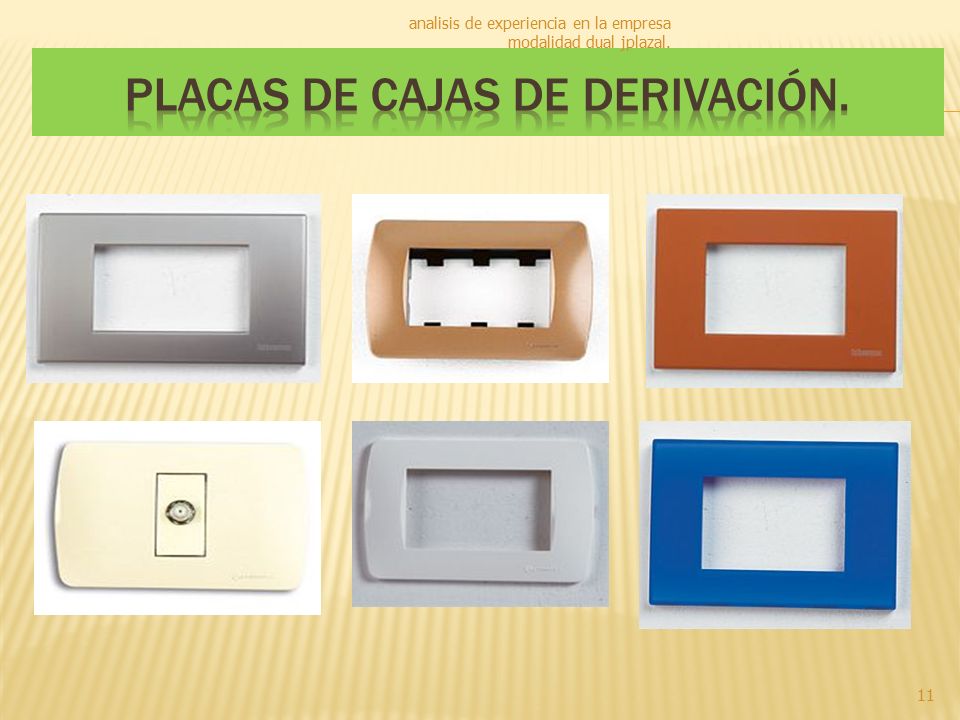

11 analisis de experiencia en la empresa modalidad dual jplazal. 11

12 analisis de experiencia en la empresa modalidad dual jplazal. 12 Interruptor sobrepuesto base Tapa. Tecla

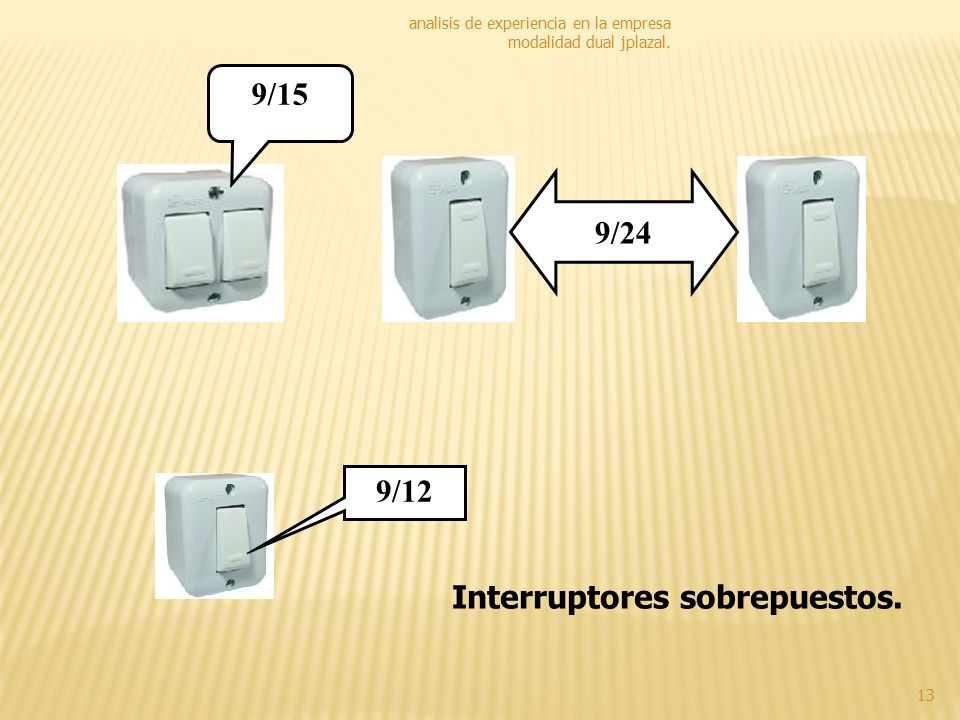

13 analisis de experiencia en la empresa modalidad dual jplazal. 13 9/12 9/15 9/24 Interruptores sobrepuestos.

14 analisis de experiencia en la empresa modalidad dual jplazal. 14 9/12 9 /24 9/15 9/32

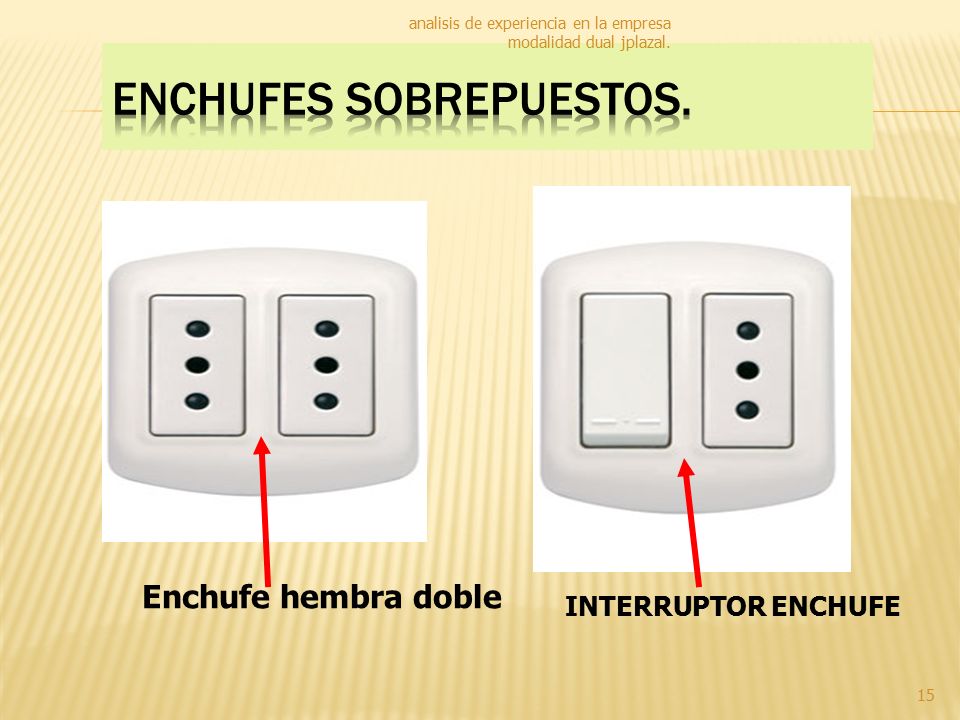

15 analisis de experiencia en la empresa modalidad dual jplazal. 15 Enchufe hembra doble INTERRUPTOR ENCHUFE

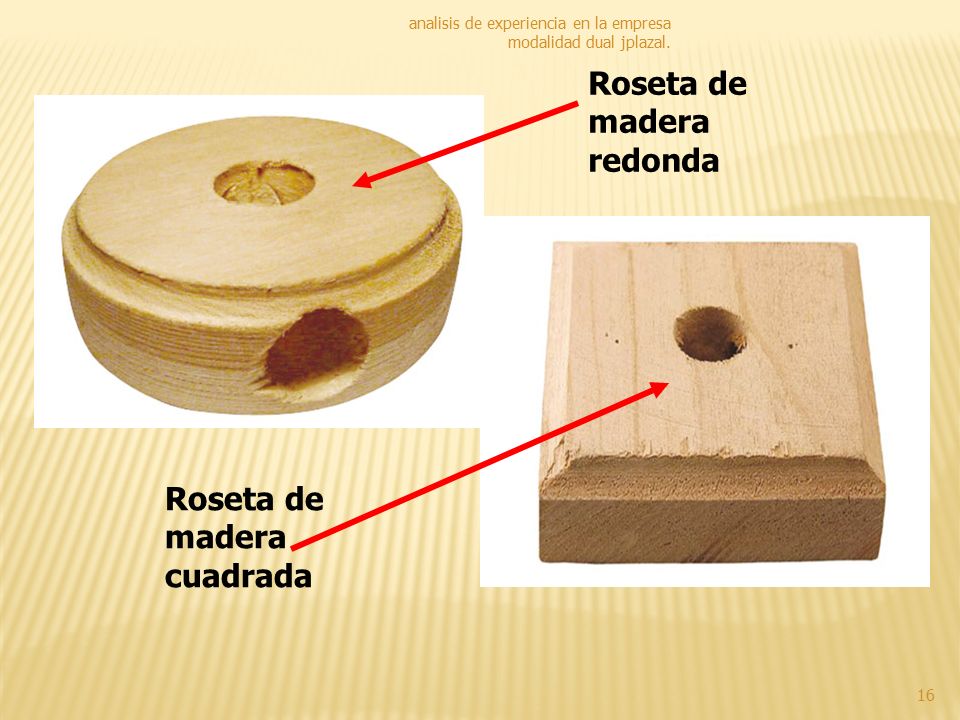

16 analisis de experiencia en la empresa modalidad dual jplazal. 16 Roseta de madera redonda Roseta de madera cuadrada

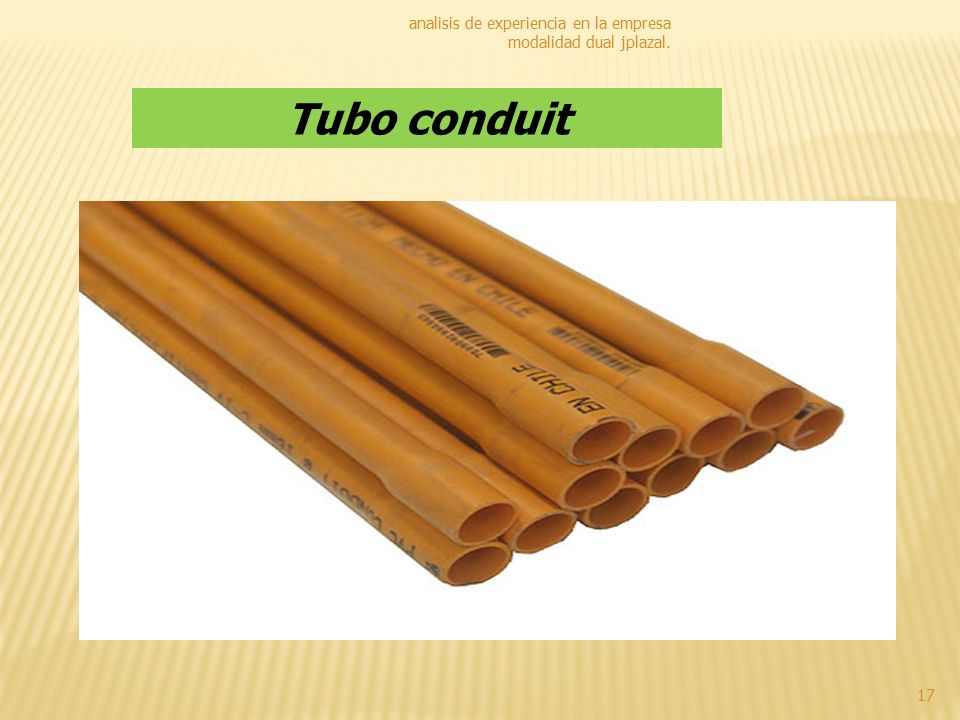

17 analisis de experiencia en la empresa modalidad dual jplazal. 17 Tubo conduit

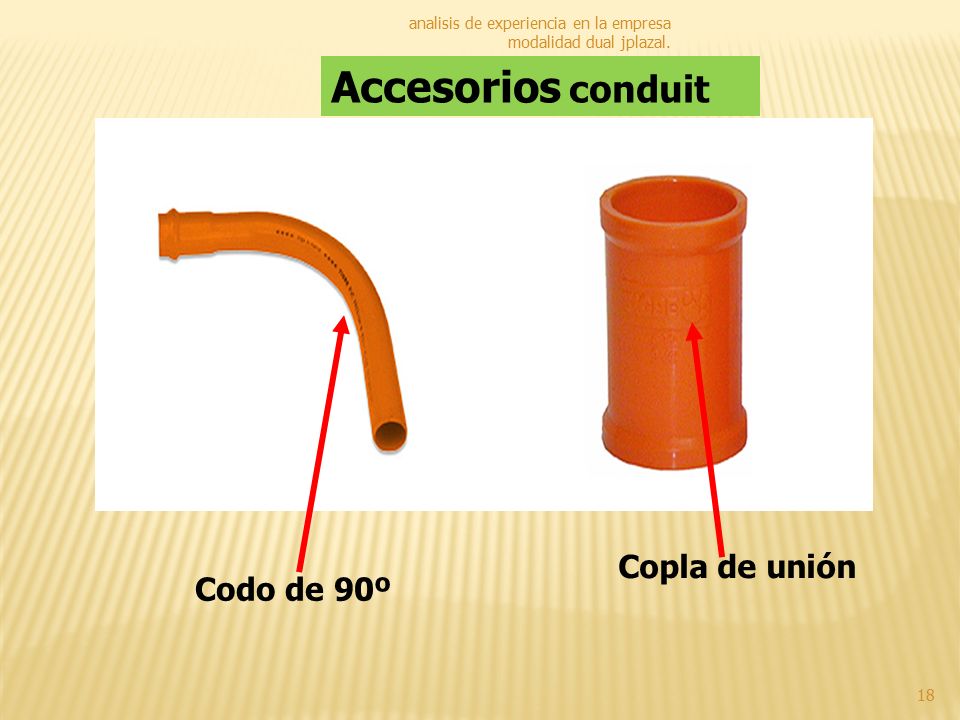

18 analisis de experiencia en la empresa modalidad dual jplazal. 18 Copla de unión Codo de 90º Accesorios conduit

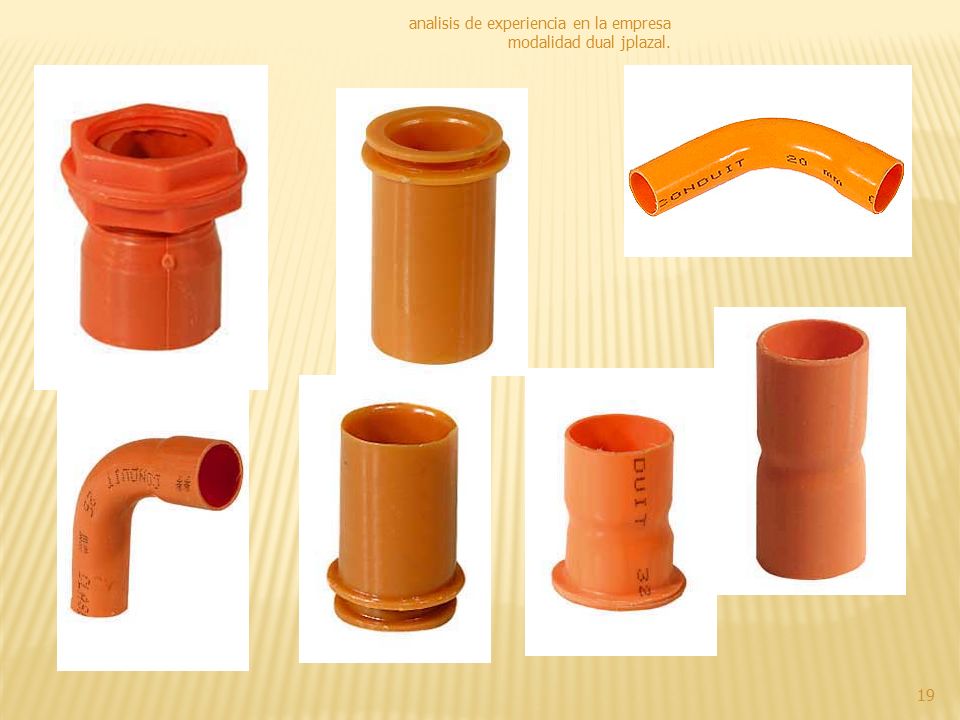

19 analisis de experiencia en la empresa modalidad dual jplazal. 19

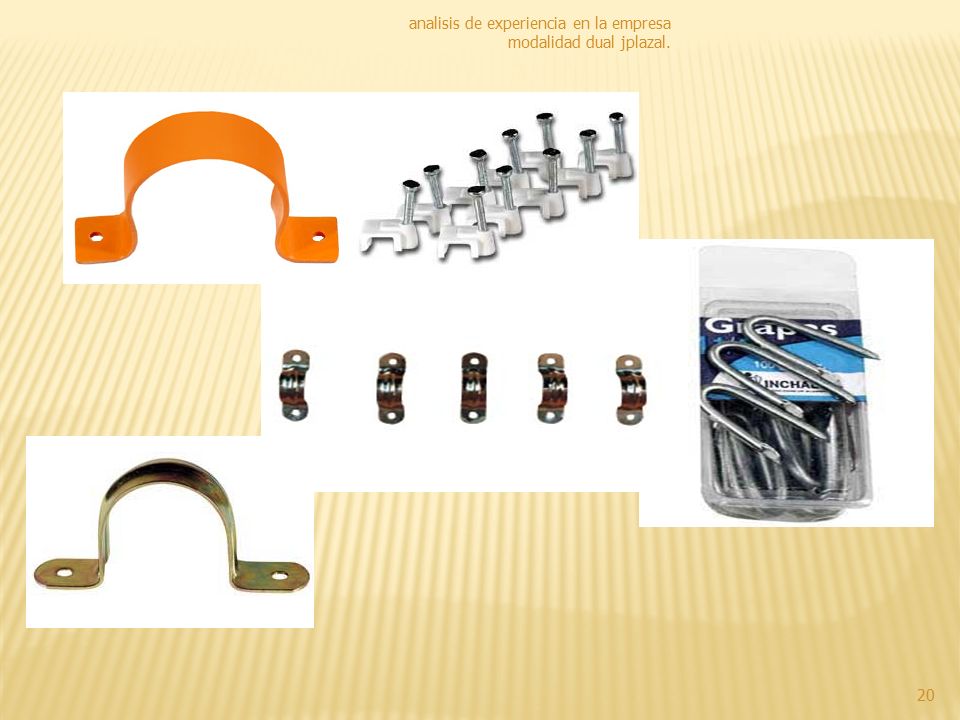

20 analisis de experiencia en la empresa modalidad dual jplazal. 20

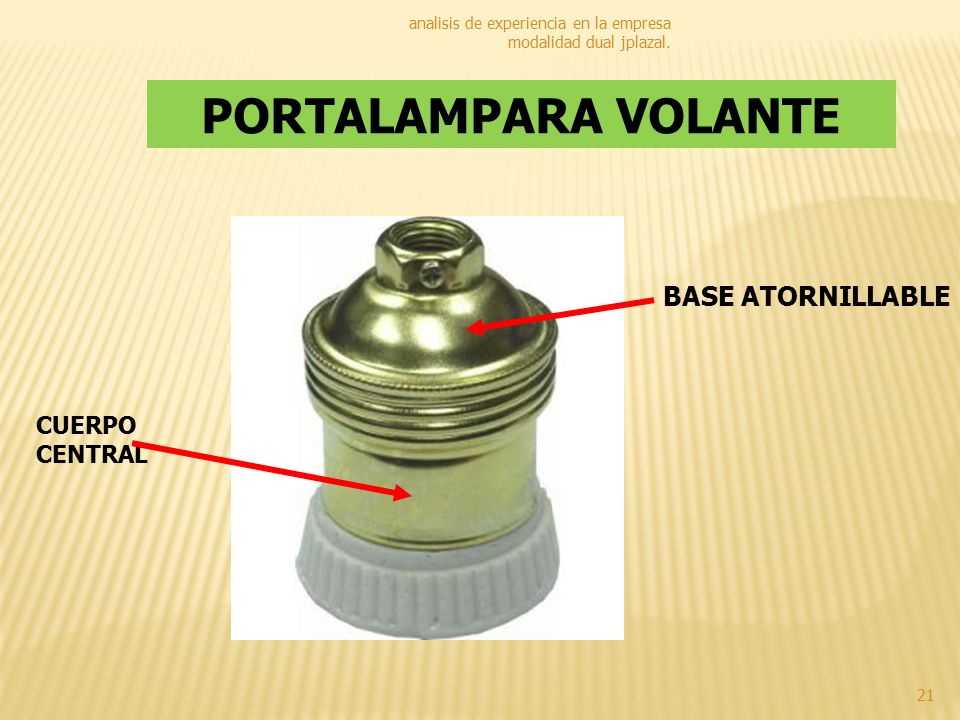

21 analisis de experiencia en la empresa modalidad dual jplazal. 21 PORTALAMPARA VOLANTE BASE ATORNILLABLE CUERPO CENTRAL

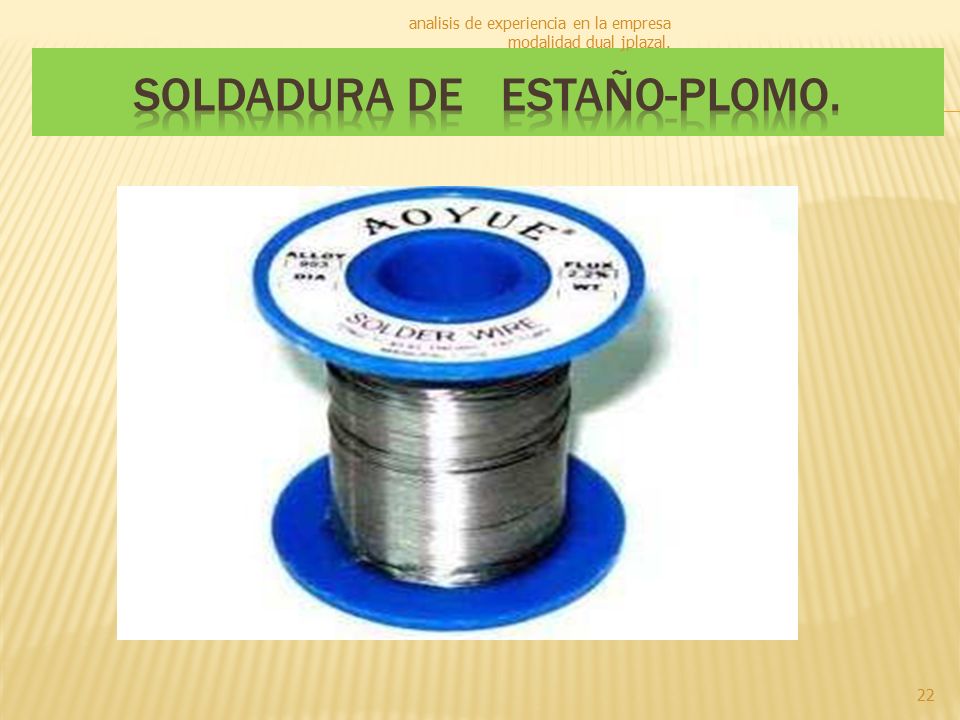

22 analisis de experiencia en la empresa modalidad dual jplazal. 22

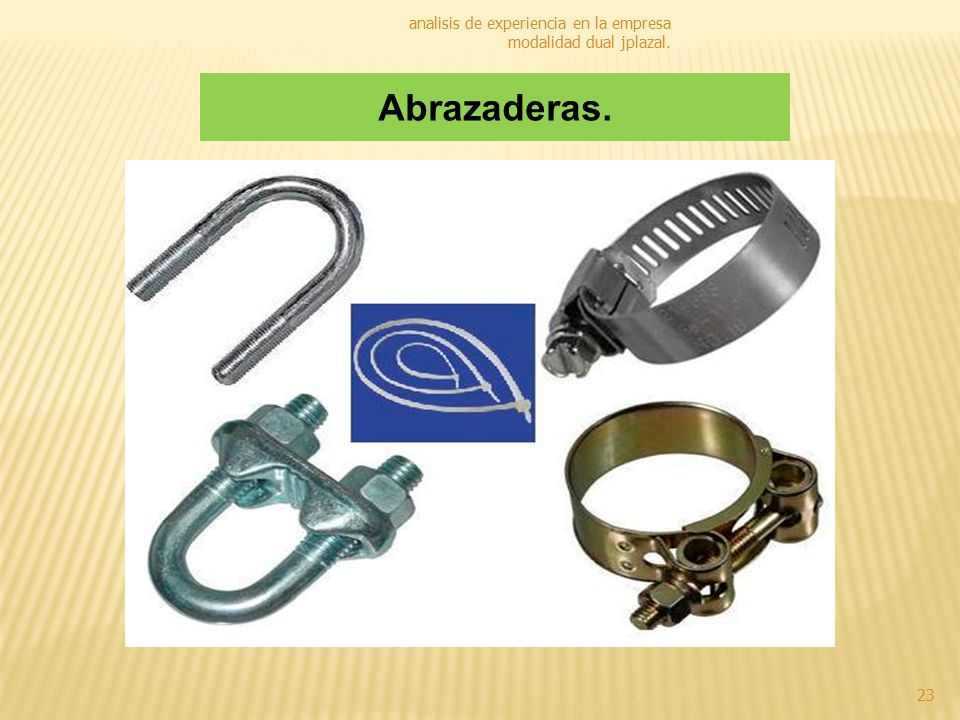

23 analisis de experiencia en la empresa modalidad dual jplazal. 23 Abrazaderas.

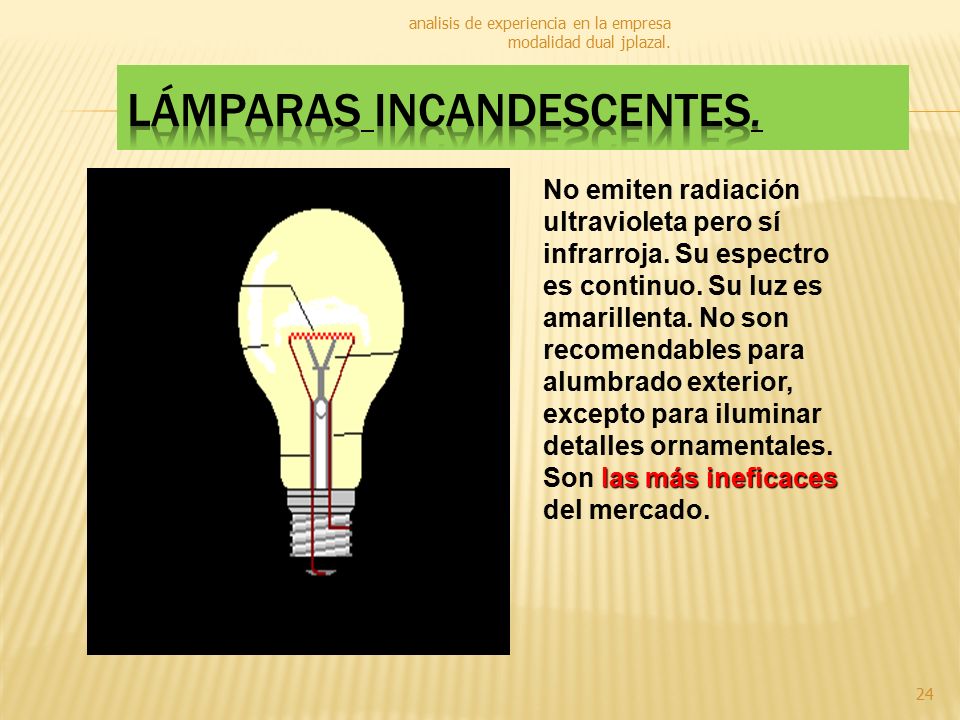

24 analisis de experiencia en la empresa modalidad dual jplazal. 24 las más ineficaces No emiten radiación ultravioleta pero sí infrarroja. Su espectro es continuo. Su luz es amarillenta. No son recomendables para alumbrado exterior, excepto para iluminar detalles ornamentales. Son las más ineficaces del mercado.

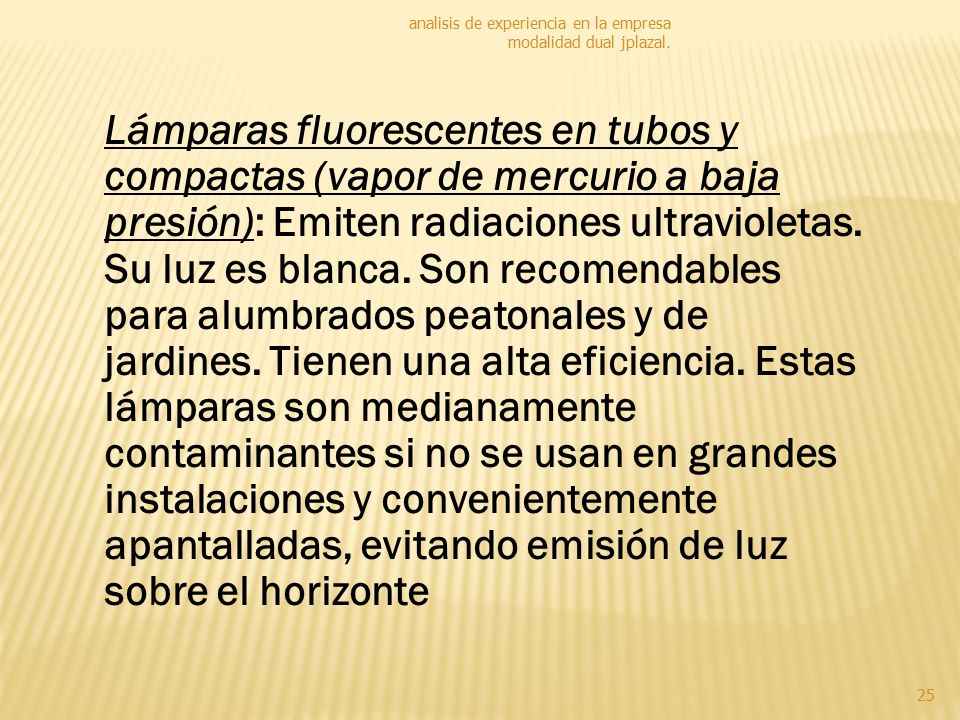

25 analisis de experiencia en la empresa modalidad dual jplazal. 25 Lámparas fluorescentes en tubos y compactas (vapor de mercurio a baja presión): Emiten radiaciones ultravioletas. Su luz es blanca. Son recomendables para alumbrados peatonales y de jardines. Tienen una alta eficiencia. Estas lámparas son medianamente contaminantes si no se usan en grandes instalaciones y convenientemente apantalladas, evitando emisión de luz sobre el horizonte

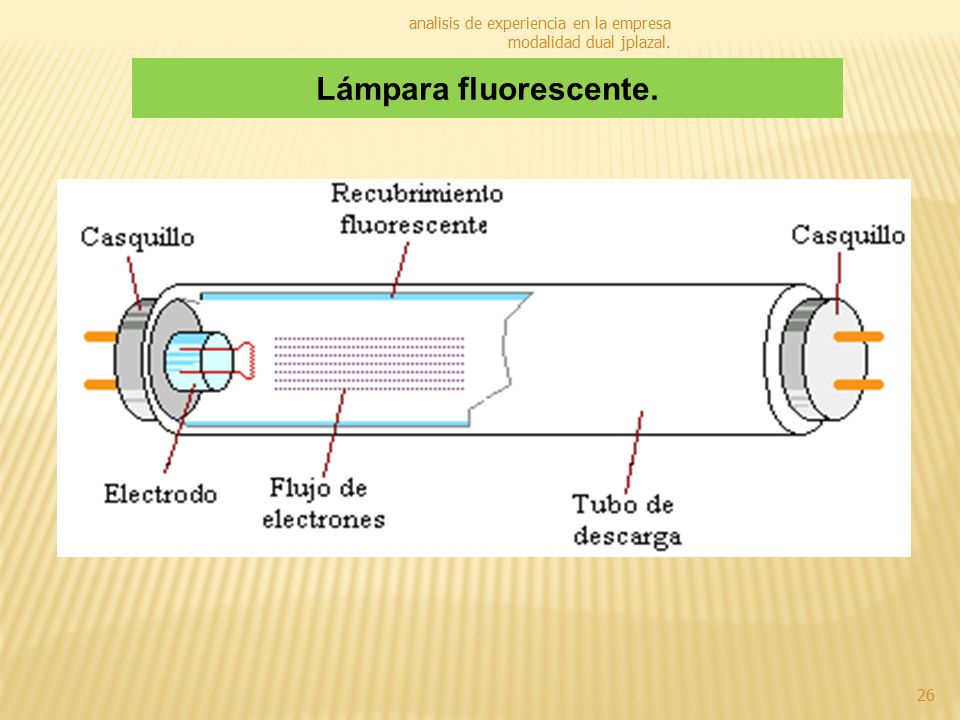

26 analisis de experiencia en la empresa modalidad dual jplazal. 26 Lámpara fluorescente.

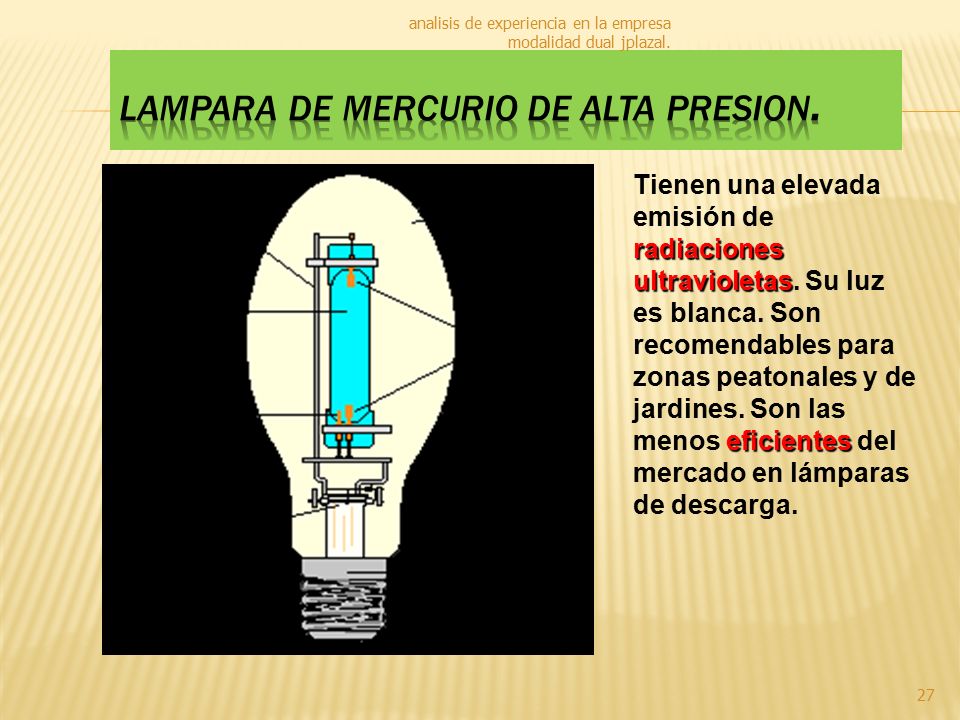

27 analisis de experiencia en la empresa modalidad dual jplazal. 27 radiaciones ultravioletas eficientes Tienen una elevada emisión de radiaciones ultravioletas. Su luz es blanca. Son recomendables para zonas peatonales y de jardines. Son las menos eficientes del mercado en lámparas de descarga.

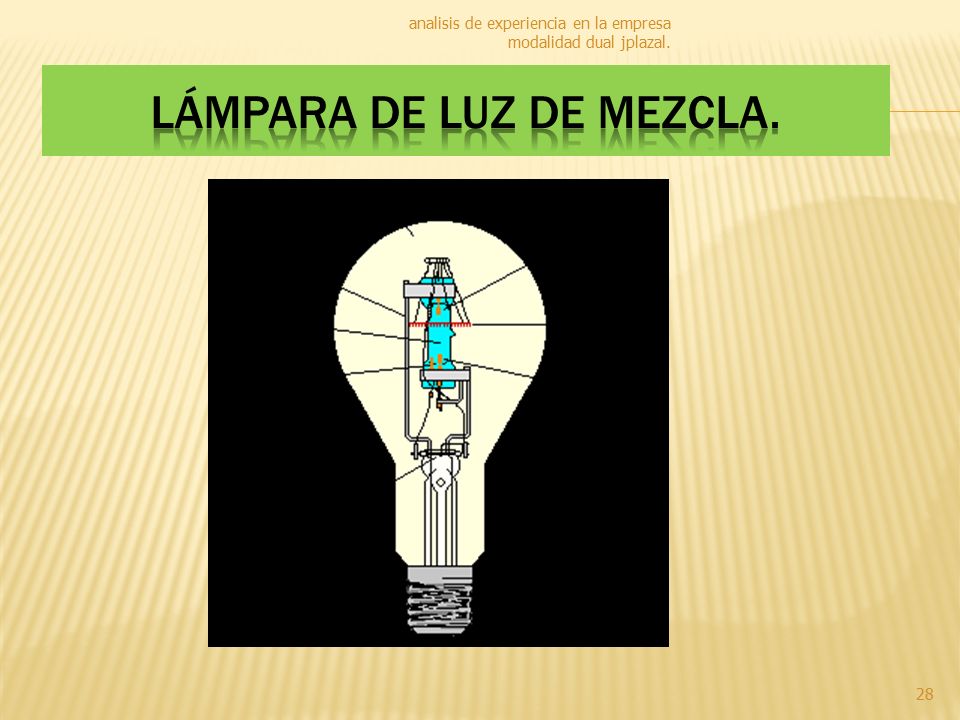

28 analisis de experiencia en la empresa modalidad dual jplazal. 28

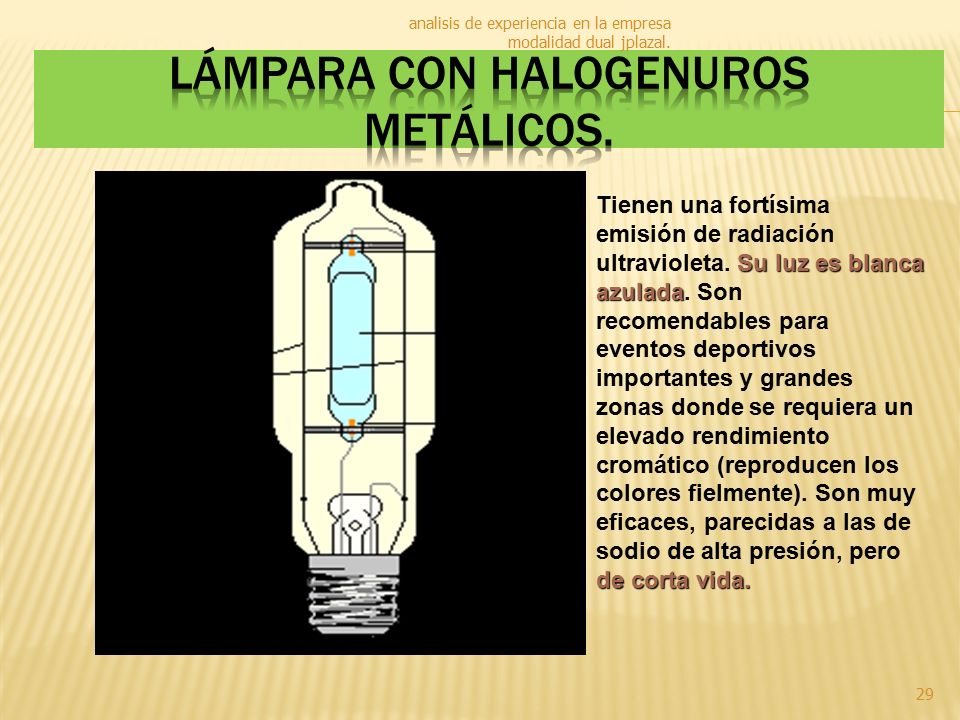

29 analisis de experiencia en la empresa modalidad dual jplazal. 29 Su luz esblanca azulada de corta vida. Tienen una fortísima emisión de radiación ultravioleta. Su luz es blanca azulada. Son recomendables para eventos deportivos importantes y grandes zonas donde se requiera un elevado rendimiento cromático (reproducen los colores fielmente). Son muy eficaces, parecidas a las de sodio de alta presión, pero de corta vida.

30 analisis de experiencia en la empresa modalidad dual jplazal. 30 Lámpara de vapor de sodio a baja presión

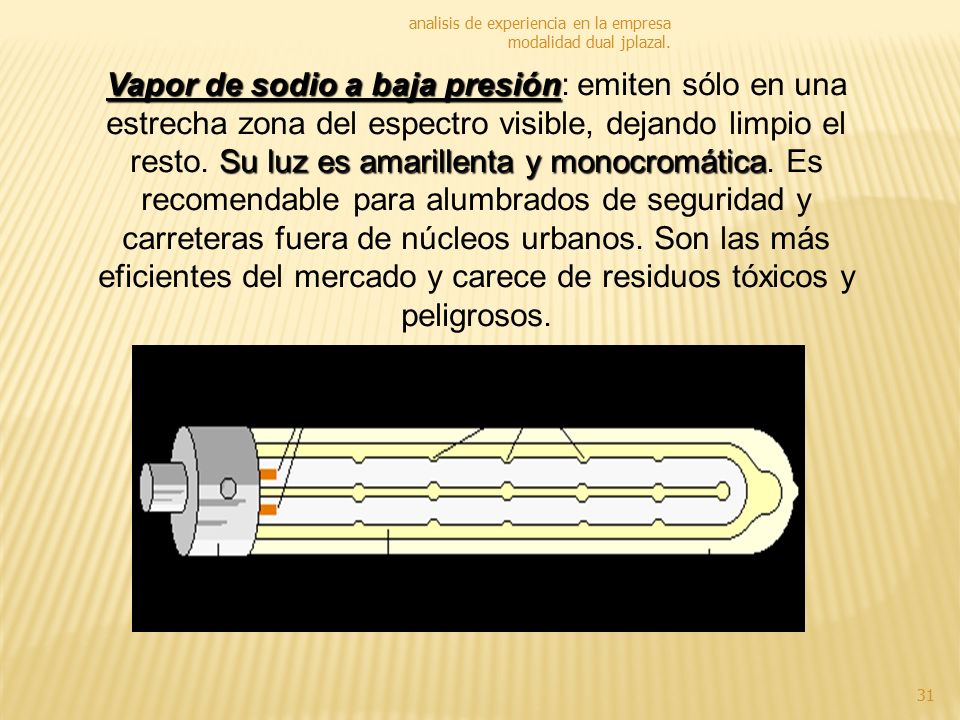

31 analisis de experiencia en la empresa modalidad dual jplazal. 31 Vapor de sodio a baja presión Su luz es amarillenta ymonocromática Vapor de sodio a baja presión: emiten sólo en una estrecha zona del espectro visible, dejando limpio el resto. Su luz es amarillenta y monocromática. Es recomendable para alumbrados de seguridad y carreteras fuera de núcleos urbanos. Son las más eficientes del mercado y carece de residuos tóxicos y peligrosos.

32 analisis de experiencia en la empresa modalidad dual jplazal. 32 amarillenta. eficientes emiten sólo dentro del espectro visible (carecen de emisiones de ultravioletas e infrarrojos). Su luz es amarillenta. Son recomendables para todo tipo de alumbrado exterior. Son las más eficientes del mercado después de las de baja presión.

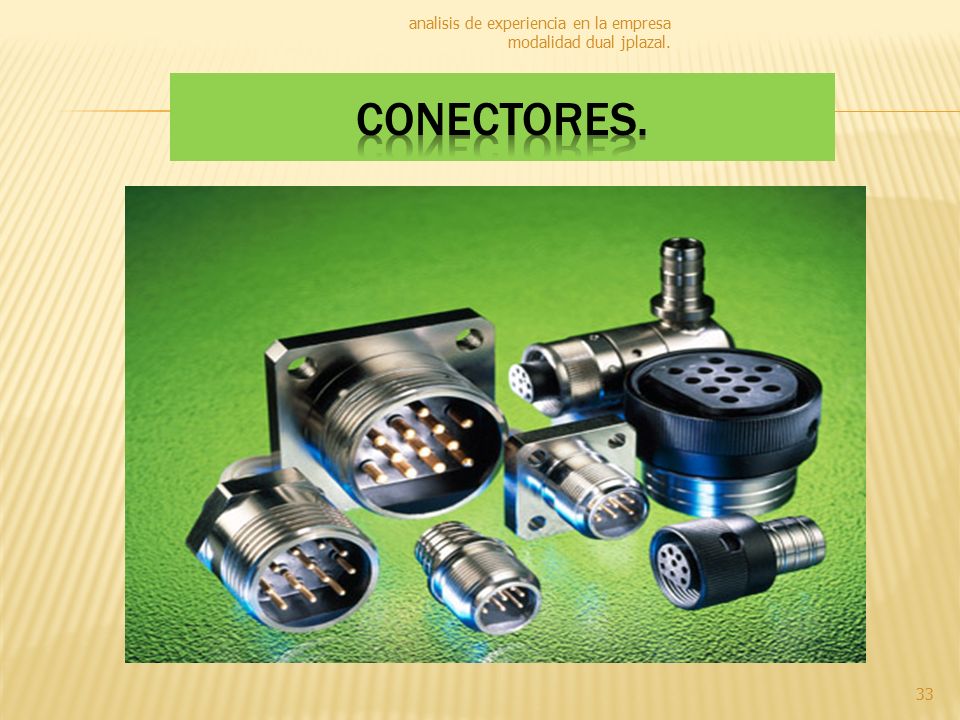

33 analisis de experiencia en la empresa modalidad dual jplazal. 33

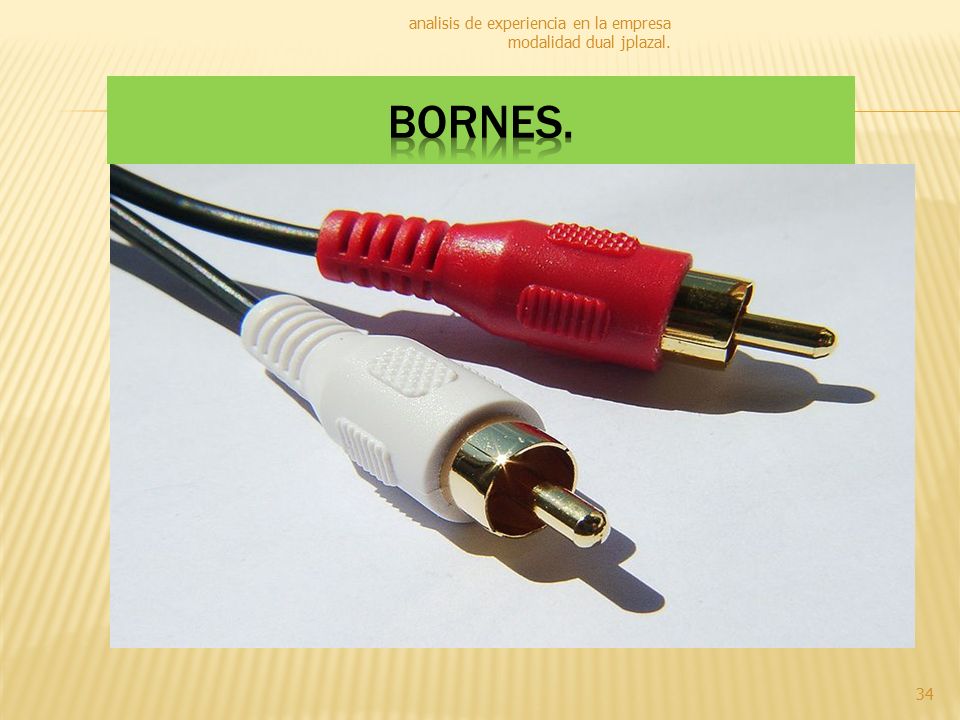

34 analisis de experiencia en la empresa modalidad dual jplazal. 34

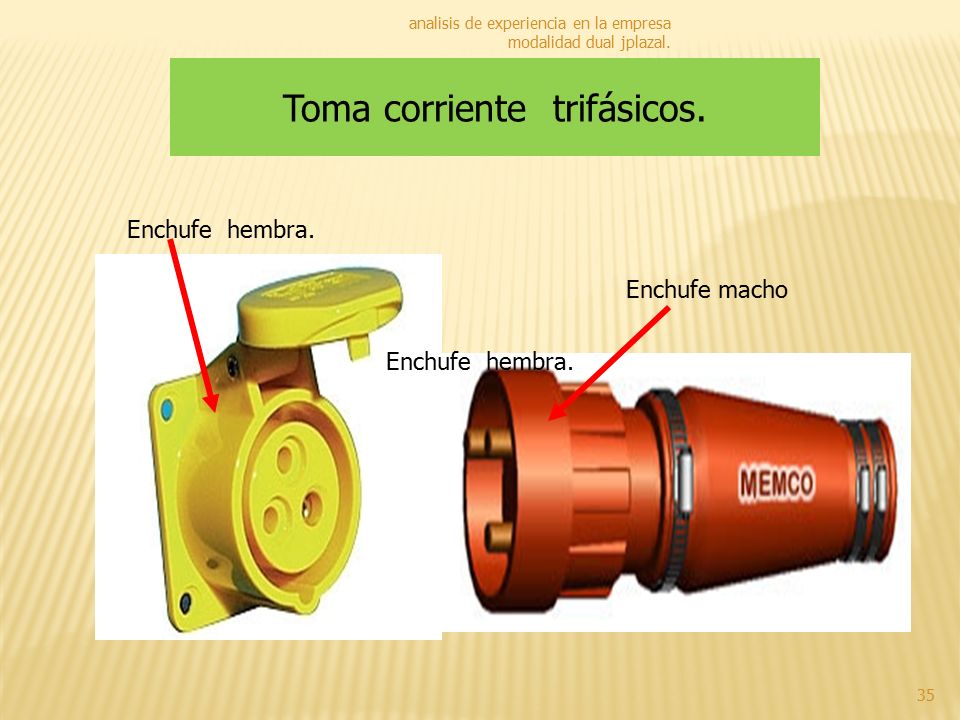

35 analisis de experiencia en la empresa modalidad dual jplazal. 35 Toma corriente trifásicos. Enchufe macho Enchufe hembra.

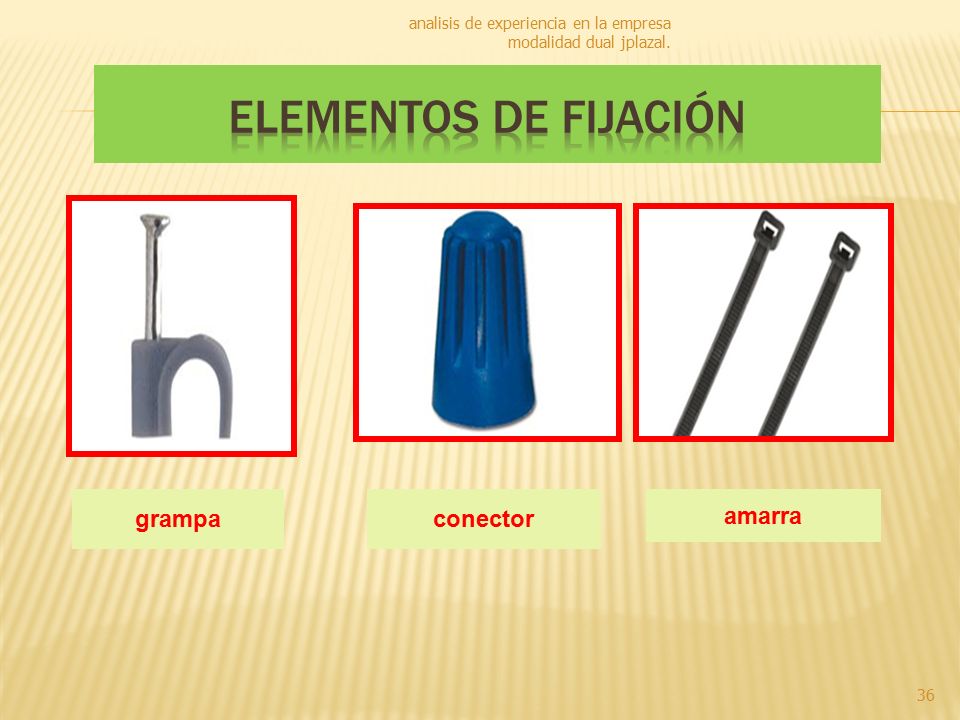

36 analisis de experiencia en la empresa modalidad dual jplazal. 36 grampaconector amarra

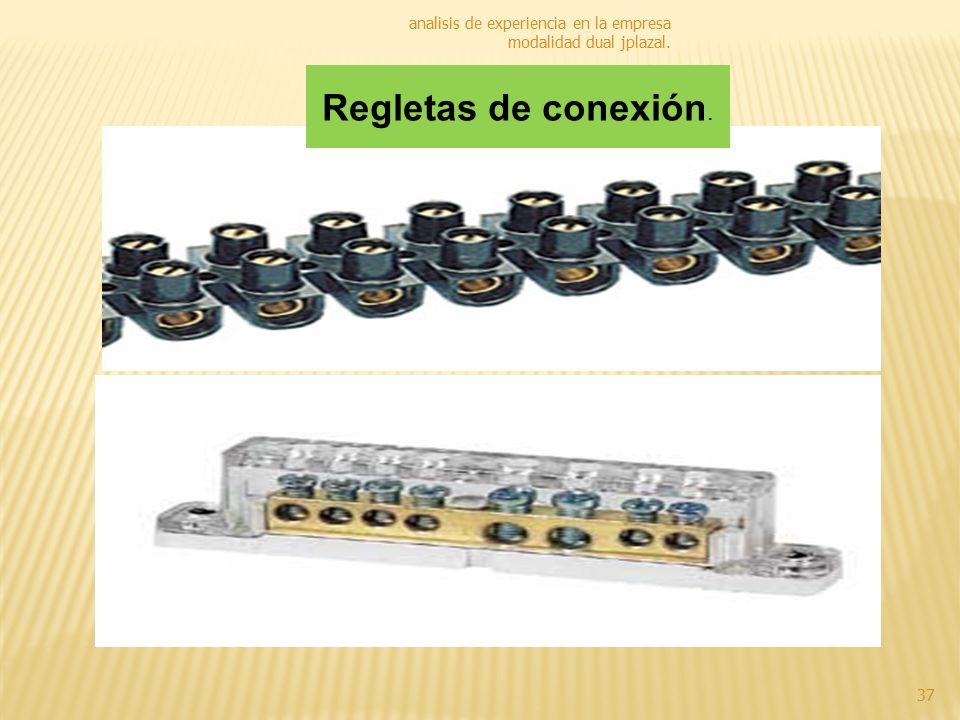

37 analisis de experiencia en la empresa modalidad dual jplazal. 37 Regletas de conexión.

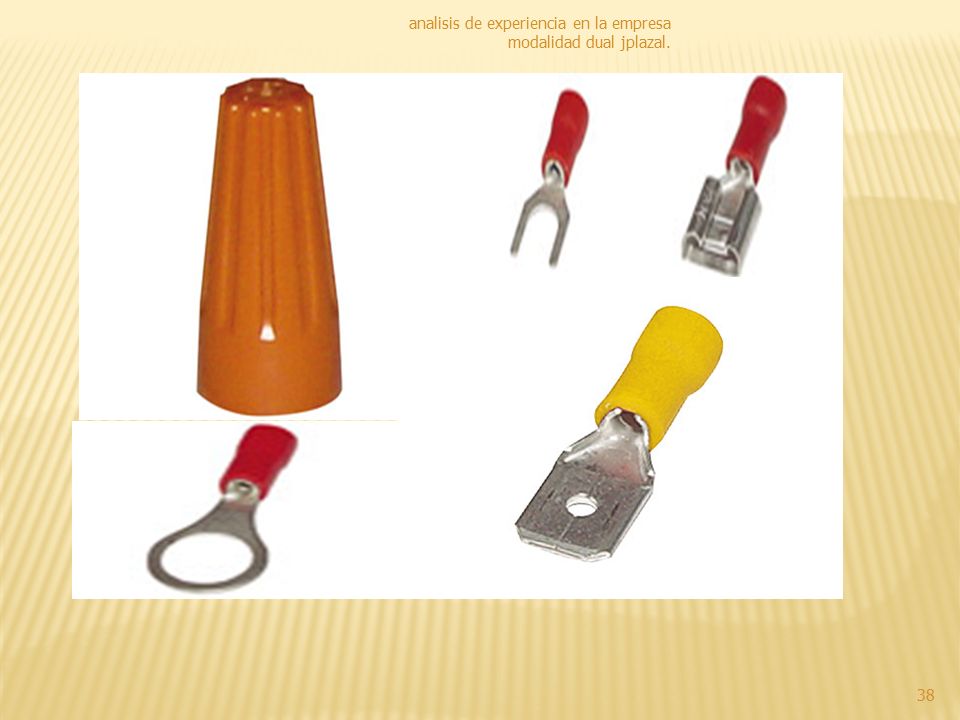

38 analisis de experiencia en la empresa modalidad dual jplazal. 38

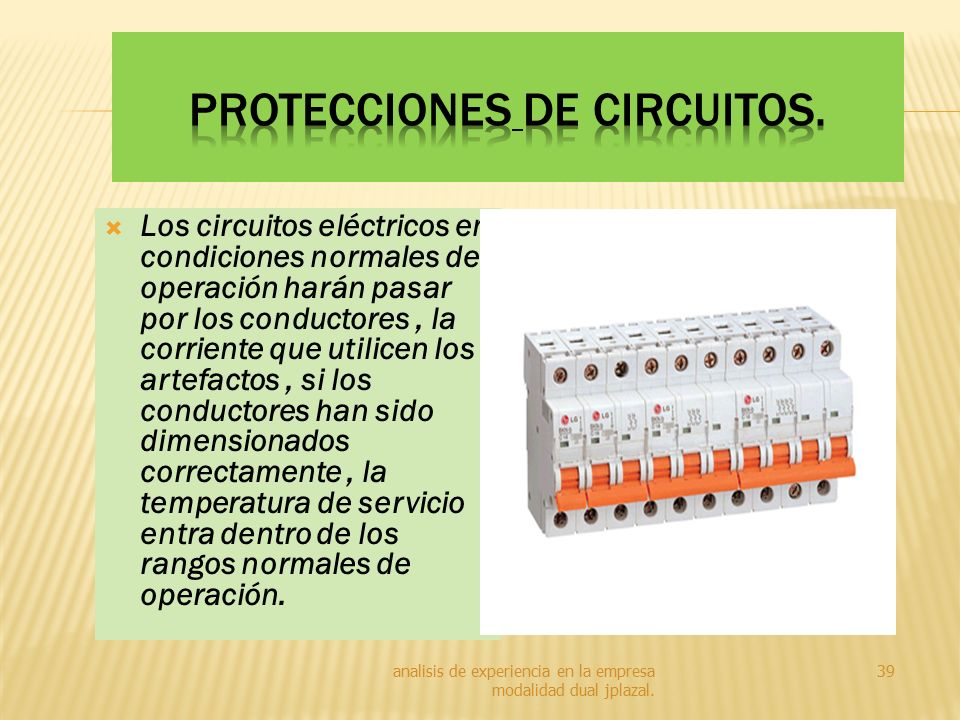

39  Los circuitos eléctricos en condiciones normales de operación harán pasar por los conductores, la corriente que utilicen los artefactos, si los conductores han sido dimensionados correctamente, la temperatura de servicio entra dentro de los rangos normales de operación. analisis de experiencia en la empresa modalidad dual jplazal. 39

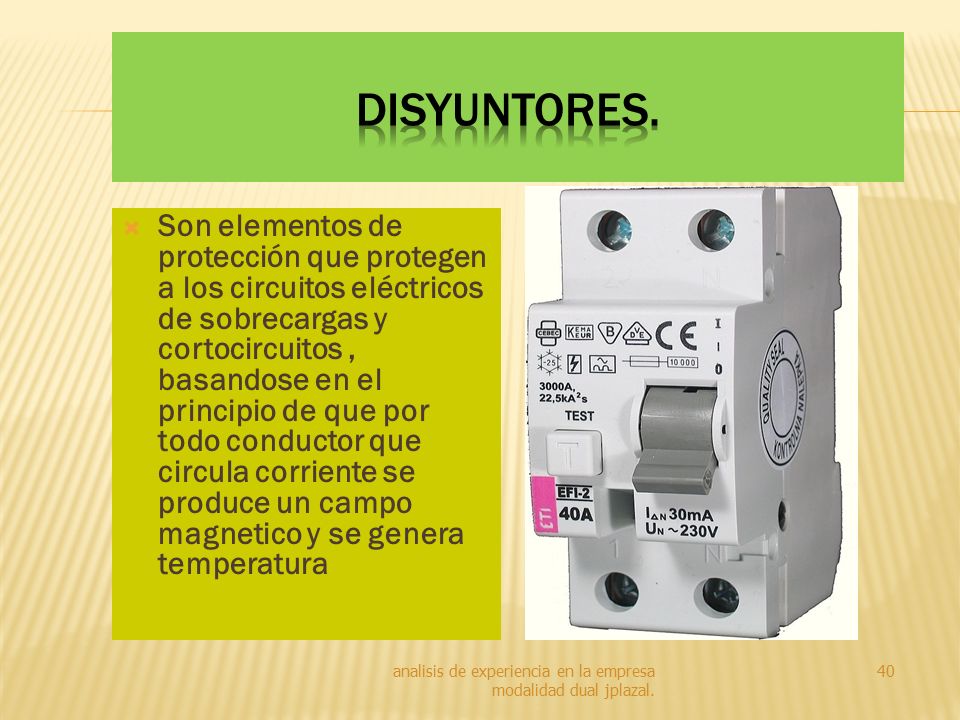

40  Son elementos de protección que protegen a los circuitos eléctricos de sobrecargas y cortocircuitos, basandose en el principio de que por todo conductor que circula corriente se produce un campo magnetico y se genera temperatura analisis de experiencia en la empresa modalidad dual jplazal. 40

41 analisis de experiencia en la empresa modalidad dual jplazal. 41 Disyuntor. cuerpo borne Palanca de control

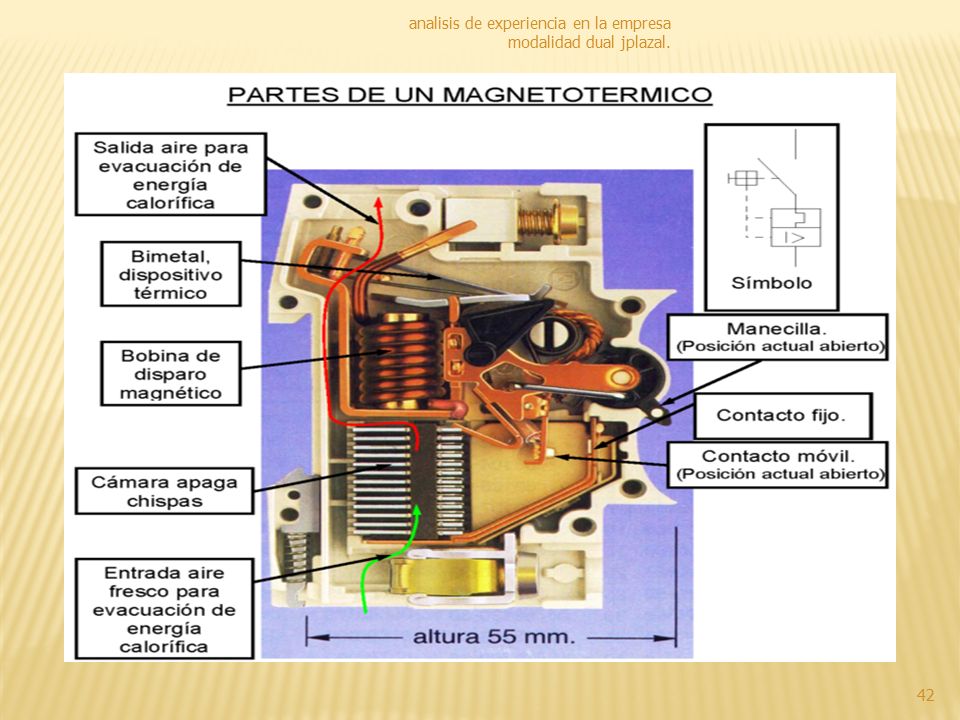

42 analisis de experiencia en la empresa modalidad dual jplazal. 42

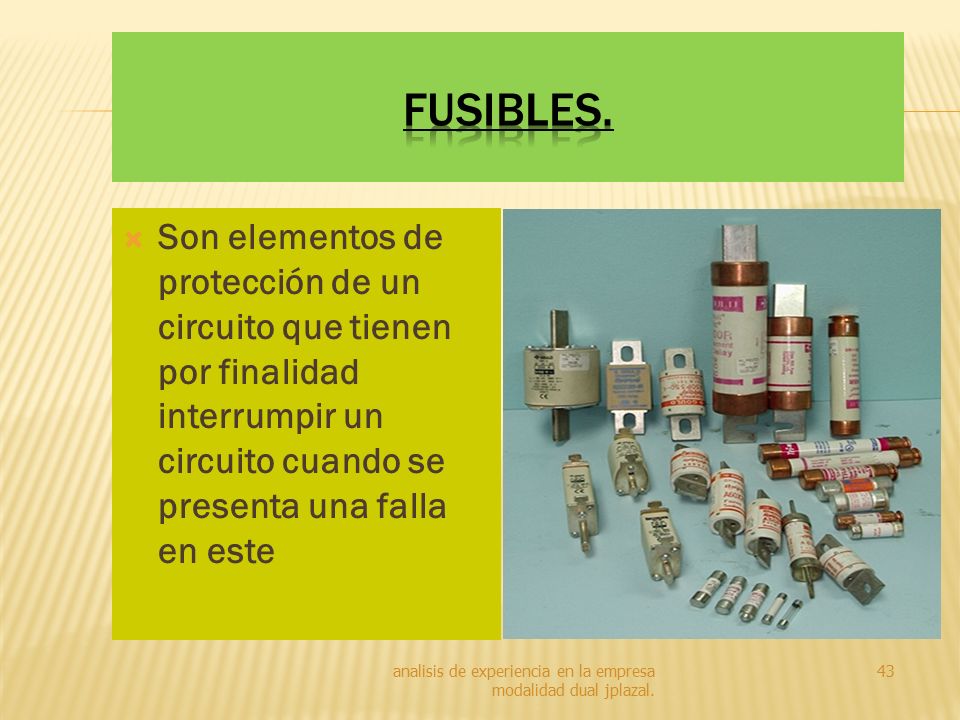

43  Son elementos de protección de un circuito que tienen por finalidad interrumpir un circuito cuando se presenta una falla en este analisis de experiencia en la empresa modalidad dual jplazal. 43
