Trenes de engranes.

Presentación del tema: "Trenes de engranes."— Transcripción de la presentación:

1 trenes de engranes

2 TRENES DE ENGRANE Trenes de engrane Ordinarios
Trenes de engrane Planetarios Ejercicios

3 TREN ORDINARIO SIMPLE DE DOS RUEDAS DENTADAS EXTERIORMENTE

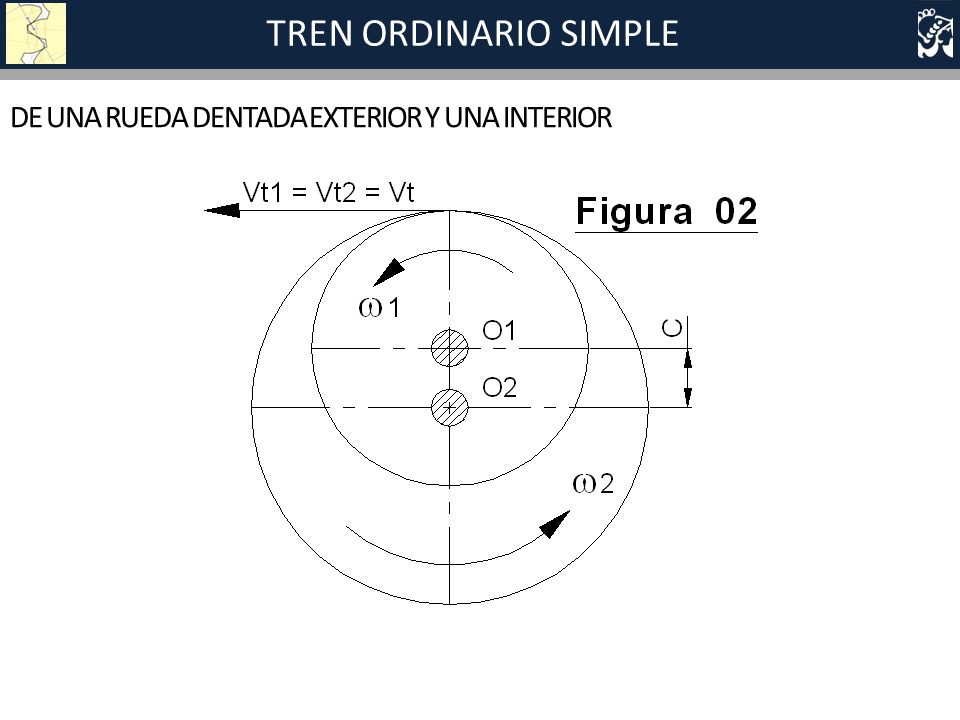

4 TREN ORDINARIO SIMPLE DE UNA RUEDA DENTADA EXTERIOR Y UNA INTERIOR

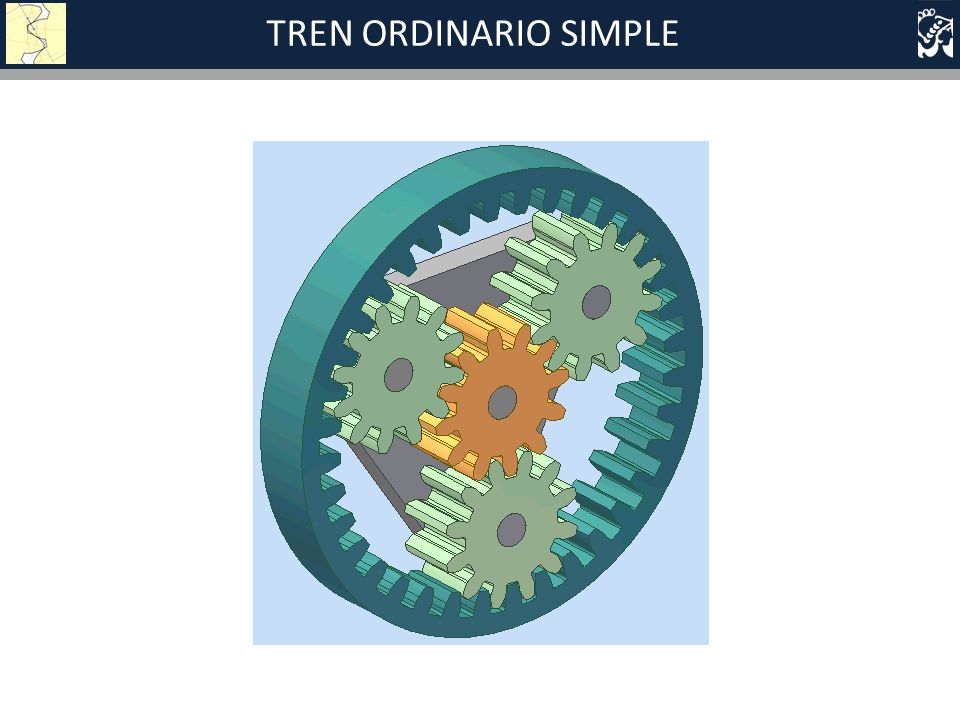

5 TREN ORDINARIO SIMPLE

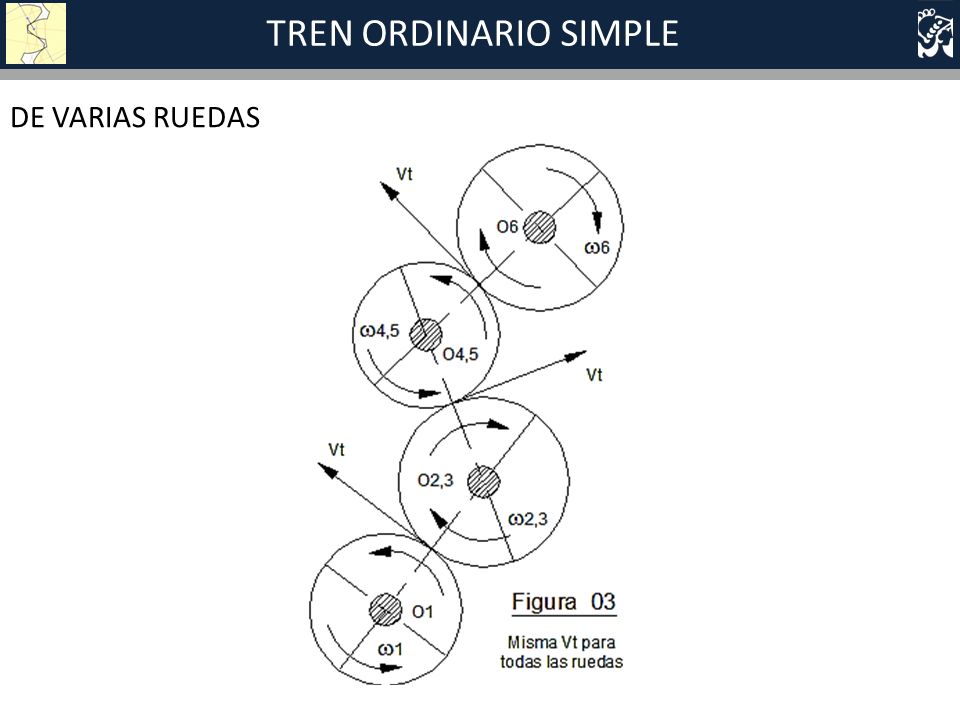

6 TREN ORDINARIO SIMPLE DE VARIAS RUEDAS

7 TREN ORDINARIO COMPUESTO

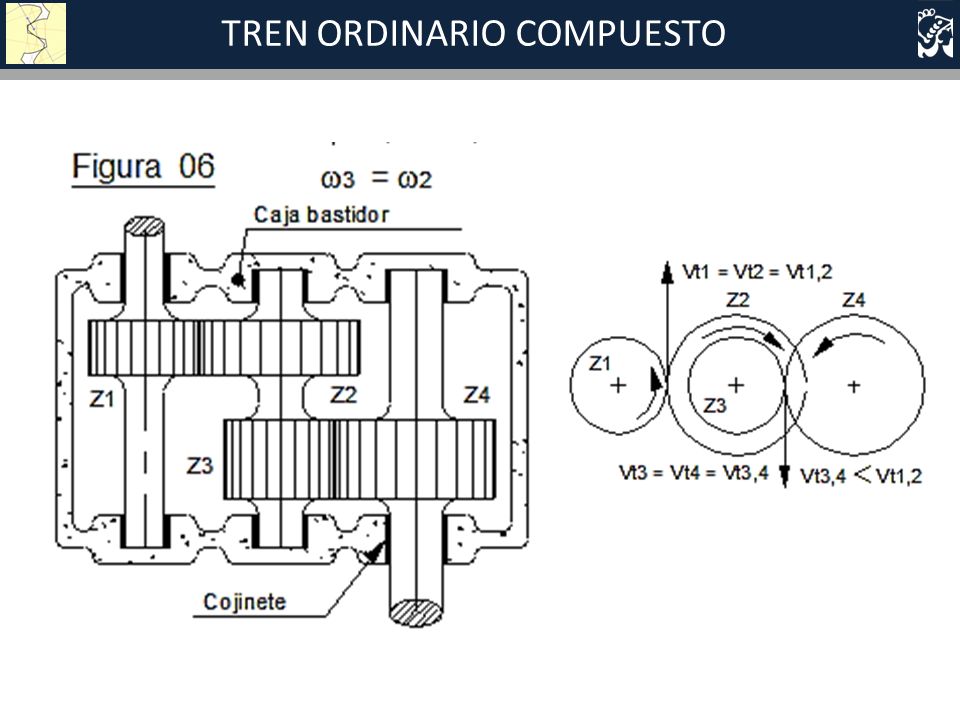

8 TREN ORDINARIO COMPUESTO

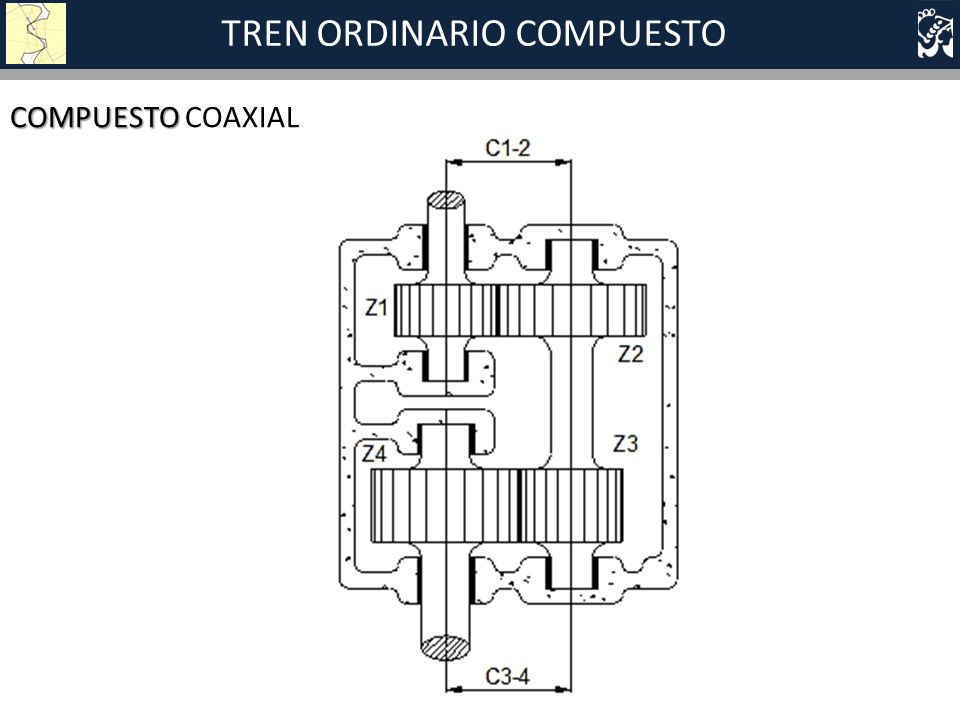

COMPUESTO COAXIAL

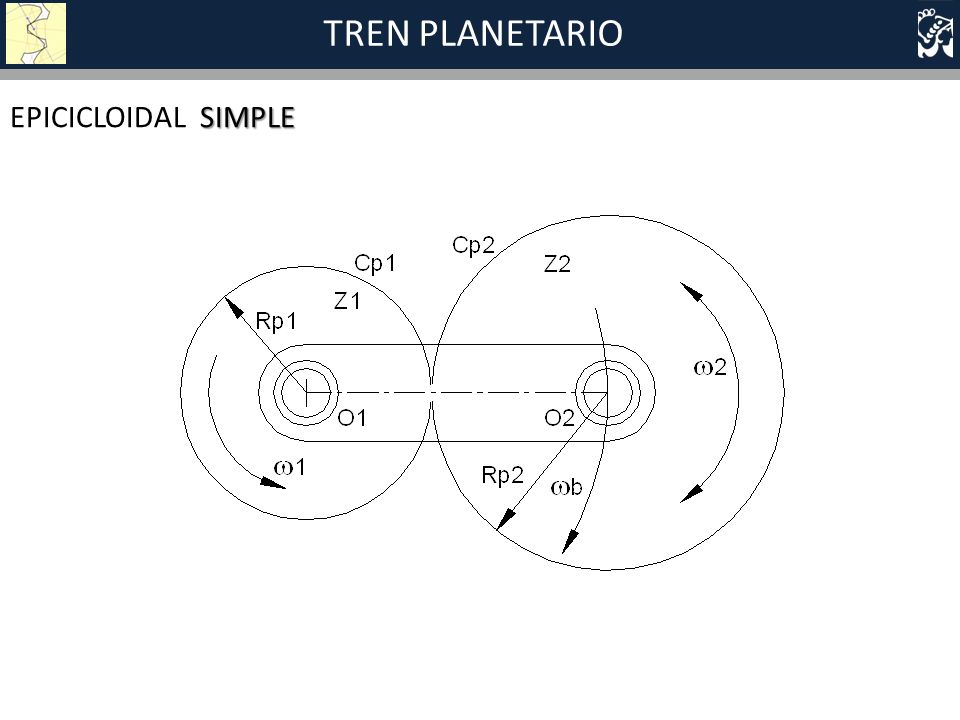

9 TREN PLANETARIO EPICICLOIDAL SIMPLE

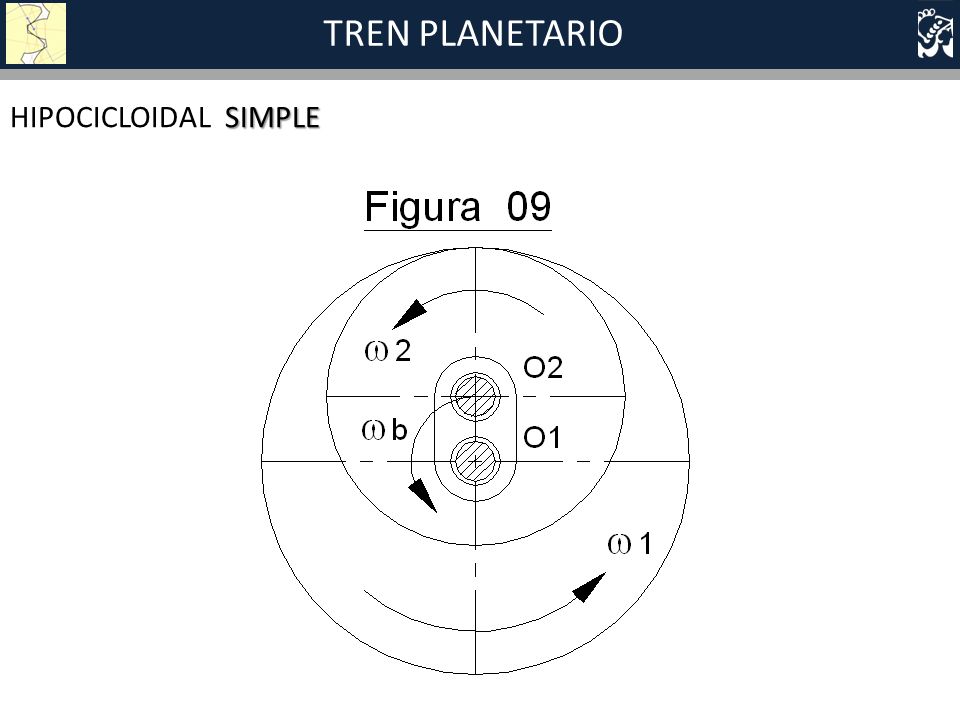

10 TREN PLANETARIO HIPOCICLOIDAL SIMPLE

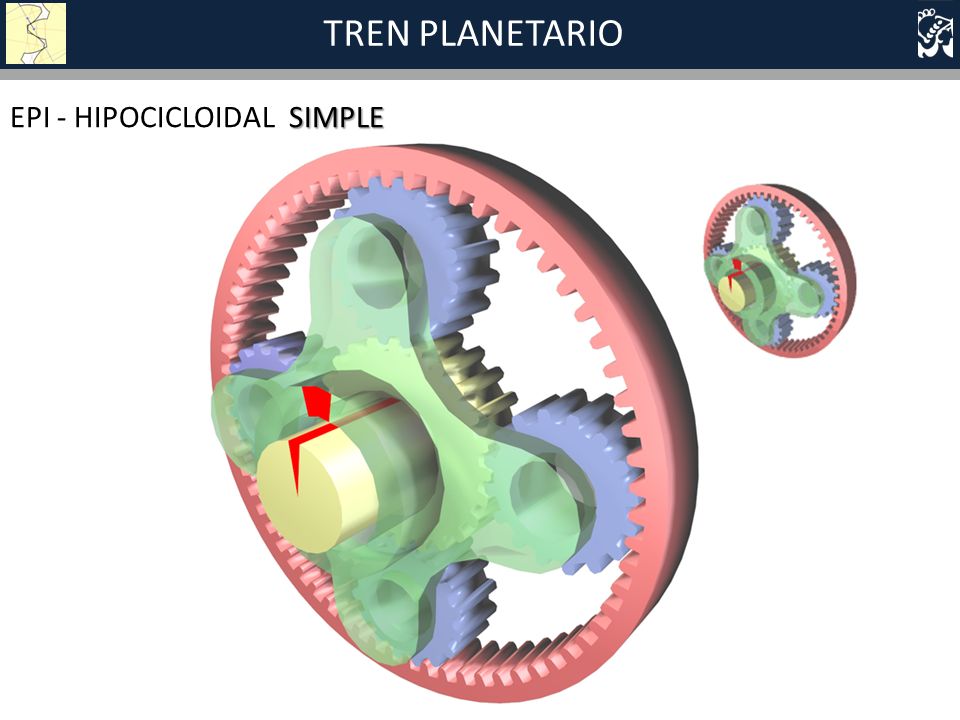

11 TREN PLANETARIO EPI - HIPOCICLOIDAL SIMPLE

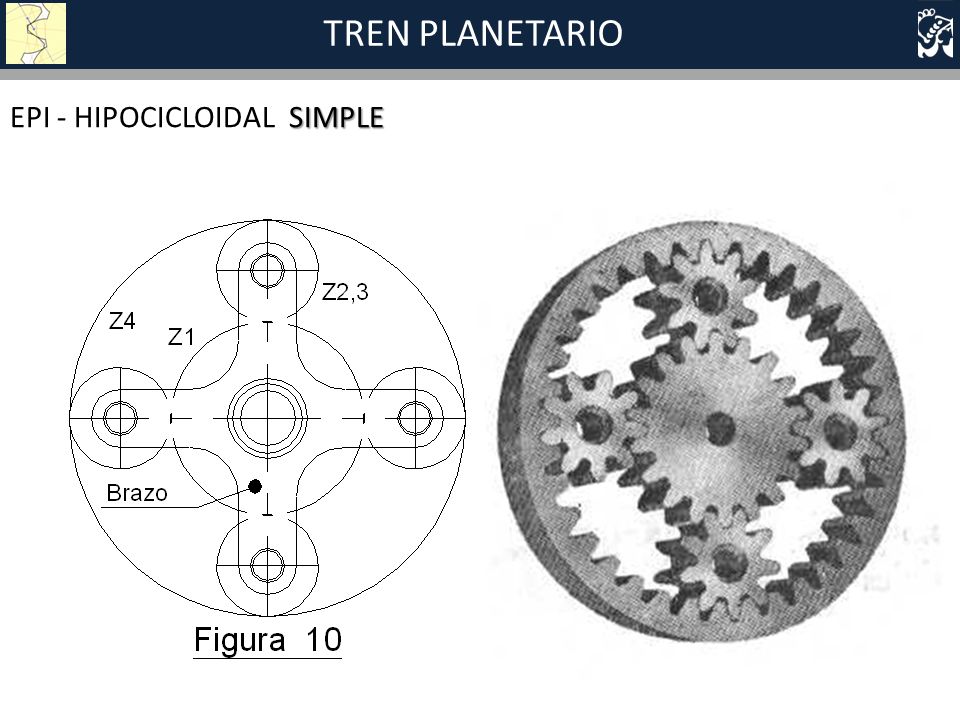

12 TREN PLANETARIO EPI - HIPOCICLOIDAL SIMPLE

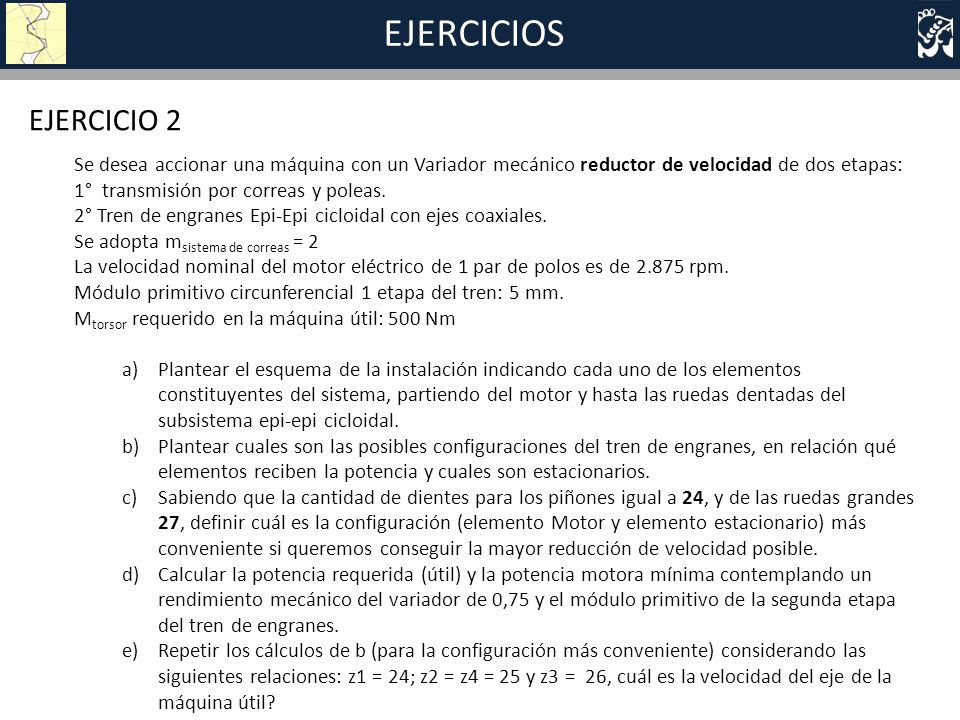

13 TREN PLANETARIO EPI - HIPOCICLOIDAL SIMPLE

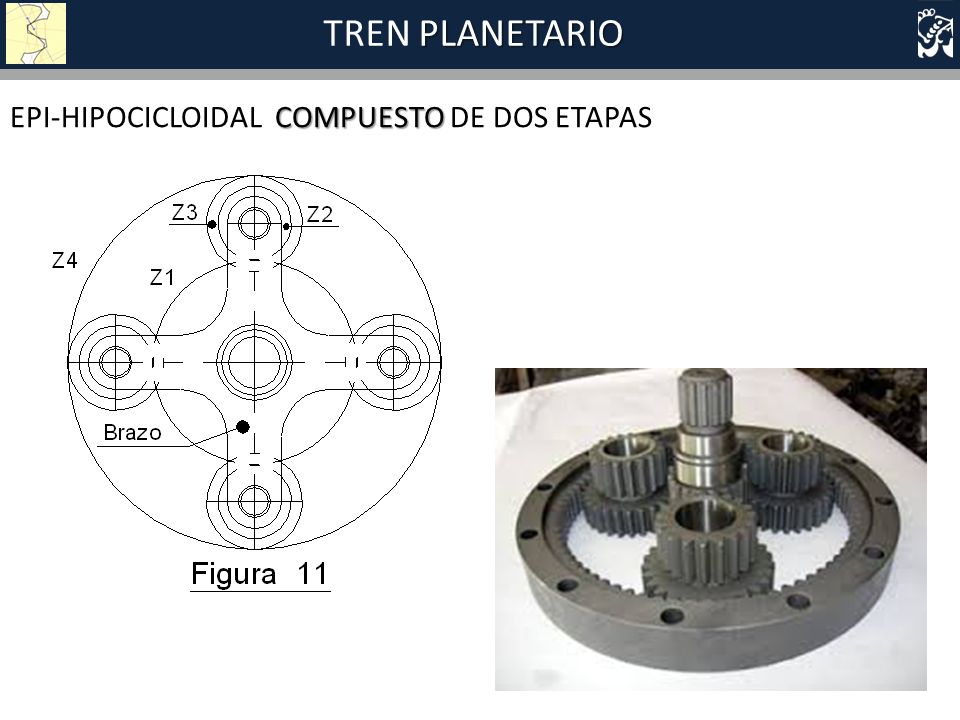

14 TREN PLANETARIO EPI-HIPOCICLOIDAL COMPUESTO DE DOS ETAPAS

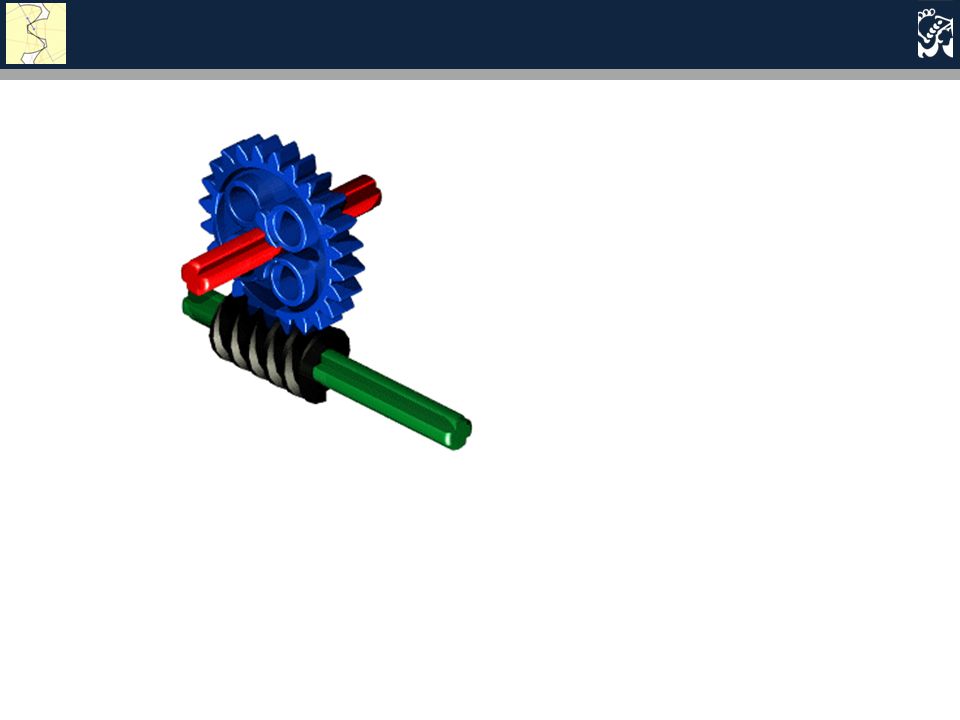

15

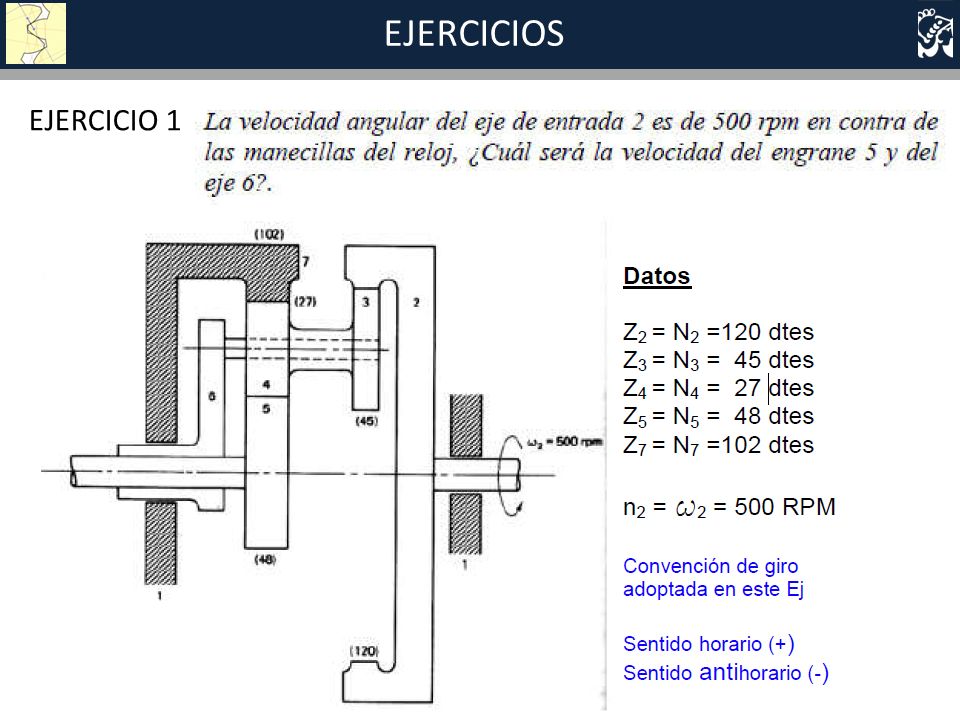

16 EJERCICIOS EJERCICIO 1
