Caso práctico de ahorro en iluminación: El Hospital de Barcelona 16 octubre 2.015.

Presentaciones similares


Presentación del tema: "Caso práctico de ahorro en iluminación: El Hospital de Barcelona 16 octubre 2.015."— Transcripción de la presentación:

1 Caso práctico de ahorro en iluminación: El Hospital de Barcelona 16 octubre 2.015

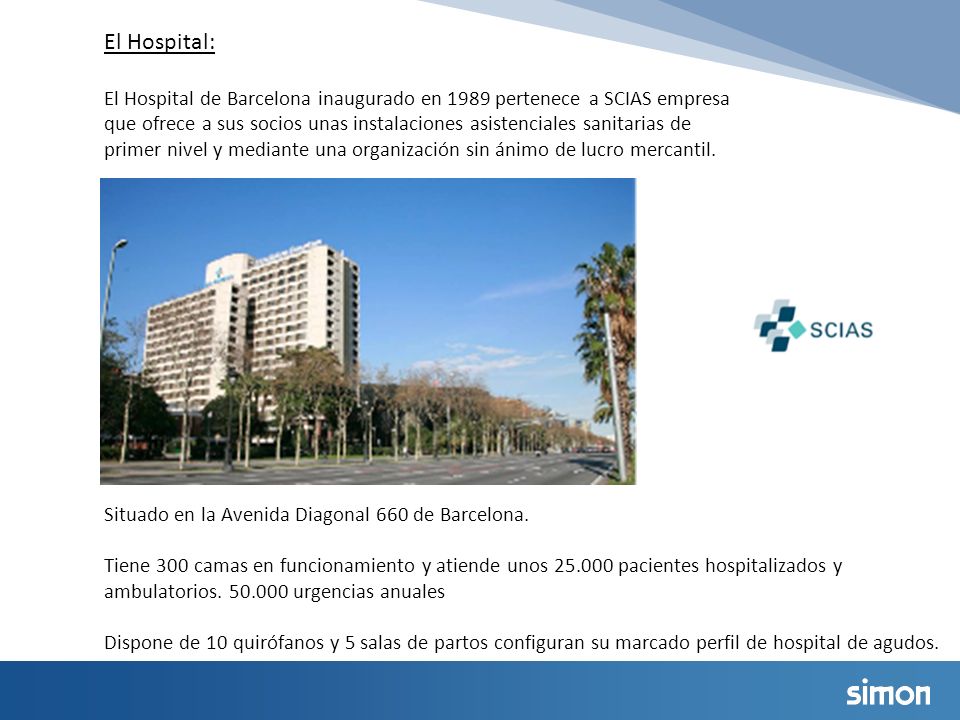

2 c El Hospital: El Hospital de Barcelona inaugurado en 1989 pertenece a SCIAS empresa que ofrece a sus socios unas instalaciones asistenciales sanitarias de primer nivel y mediante una organización sin ánimo de lucro mercantil. Situado en la Avenida Diagonal 660 de Barcelona. Tiene 300 camas en funcionamiento y atiende unos 25.000 pacientes hospitalizados y ambulatorios. 50.000 urgencias anuales Dispone de 10 quirófanos y 5 salas de partos configuran su marcado perfil de hospital de agudos.

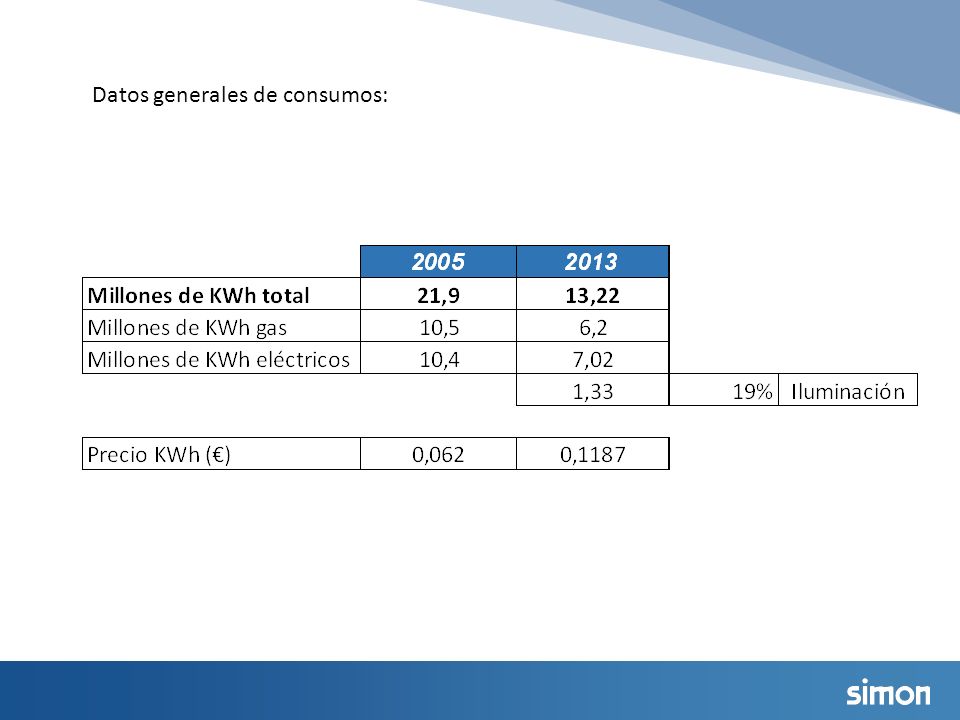

3 c Datos generales de consumos:

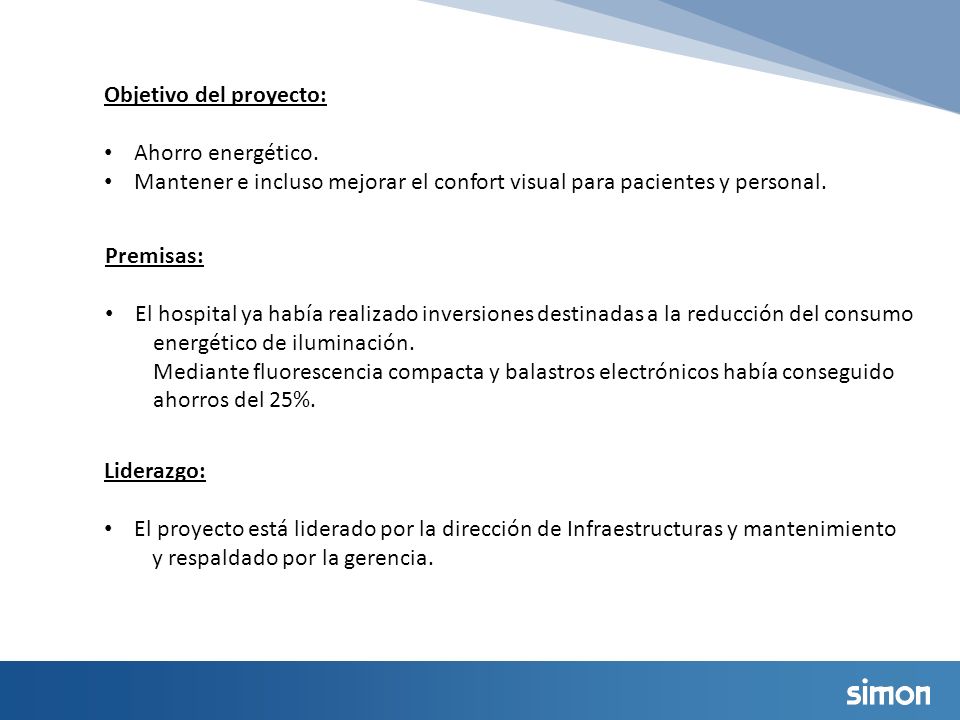

4 c Objetivo del proyecto: Ahorro energético. Mantener e incluso mejorar el confort visual para pacientes y personal. Premisas: El hospital ya había realizado inversiones destinadas a la reducción del consumo energético de iluminación. Mediante fluorescencia compacta y balastros electrónicos había conseguido ahorros del 25%. Liderazgo: El proyecto está liderado por la dirección de Infraestructuras y mantenimiento y respaldado por la gerencia.

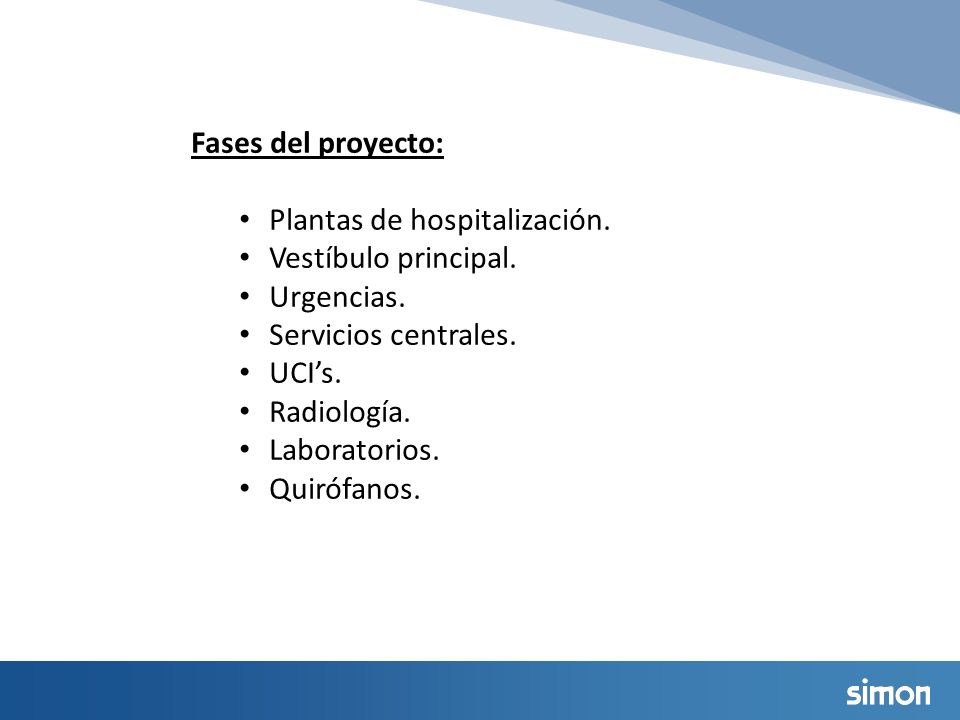

5 c Fases del proyecto: Plantas de hospitalización. Vestíbulo principal. Urgencias. Servicios centrales. UCI’s. Radiología. Laboratorios. Quirófanos.

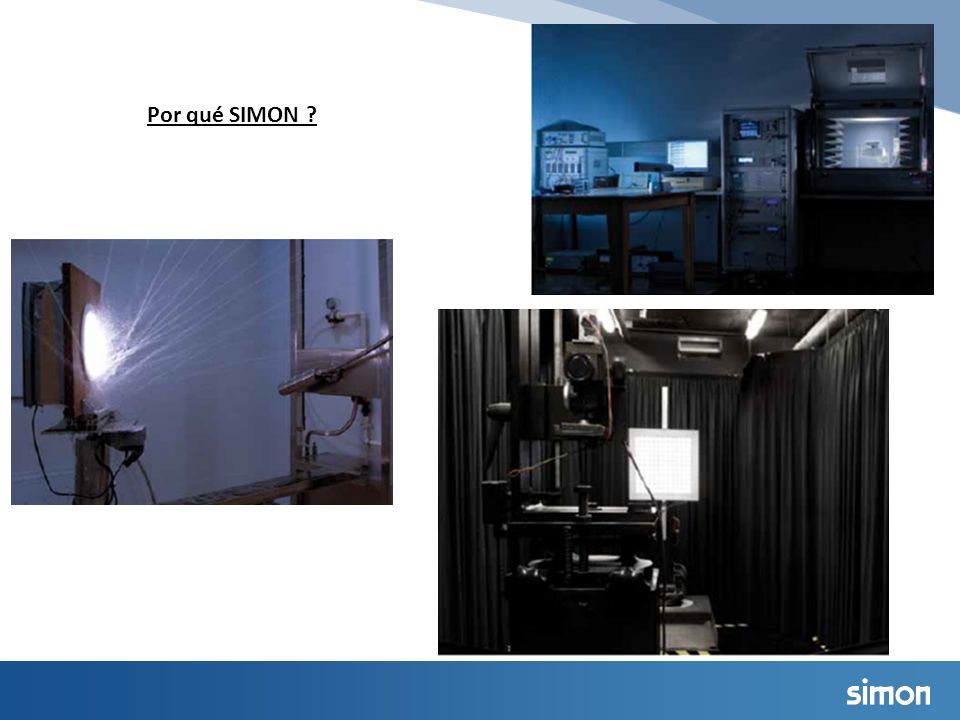

6 c Por qué SIMON ?

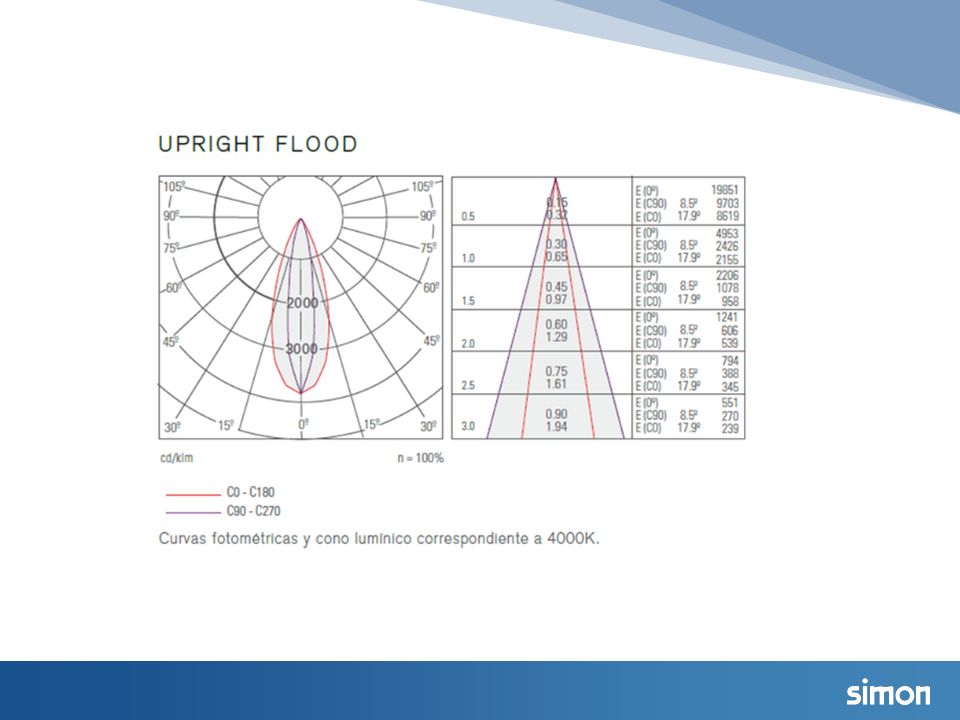

7 c

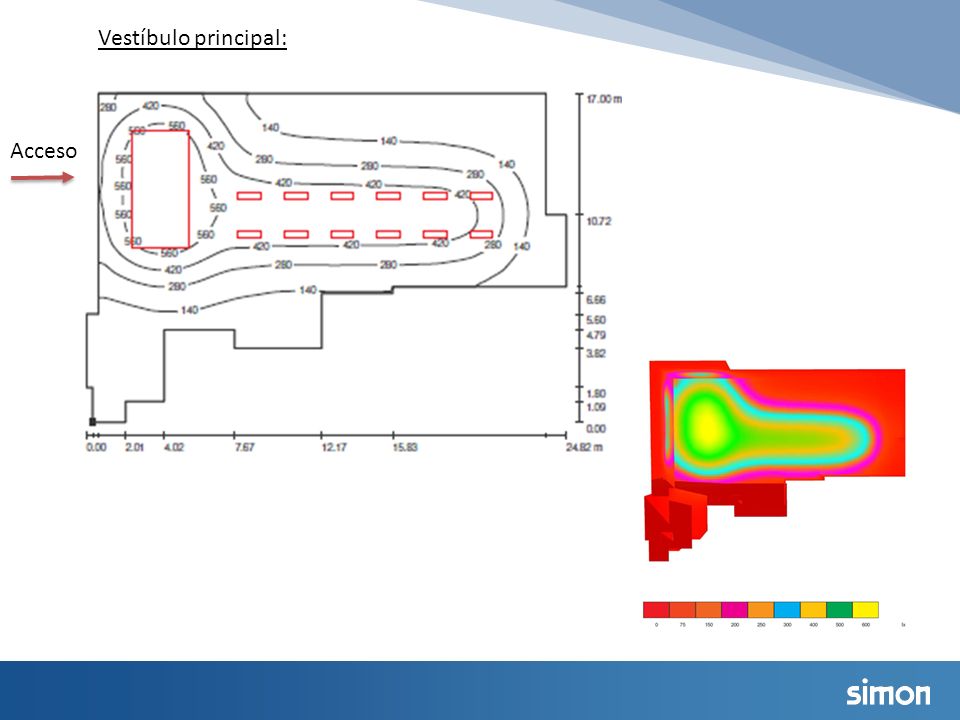

8 Vestíbulo principal: Acceso

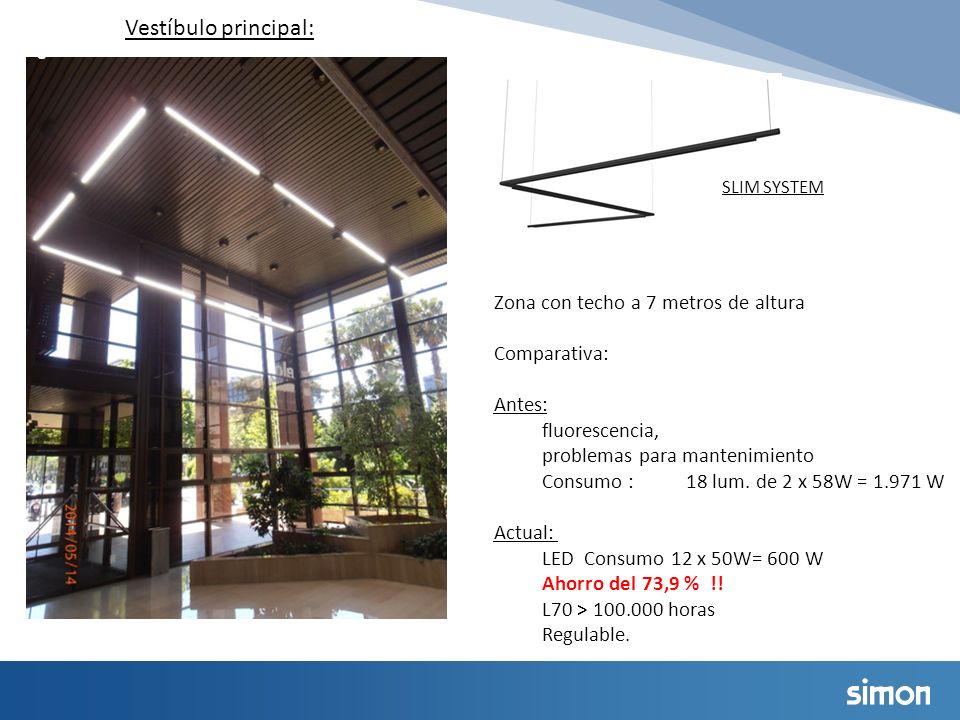

9 c Zona con techo a 7 metros de altura Comparativa: Antes: fluorescencia, problemas para mantenimiento Consumo : 18 lum. de 2 x 58W = 1.971 W Actual: LED Consumo 12 x 50W= 600 W Ahorro del 73,9 % !! L70 > 100.000 horas Regulable. SLIM SYSTEM Vestíbulo principal:

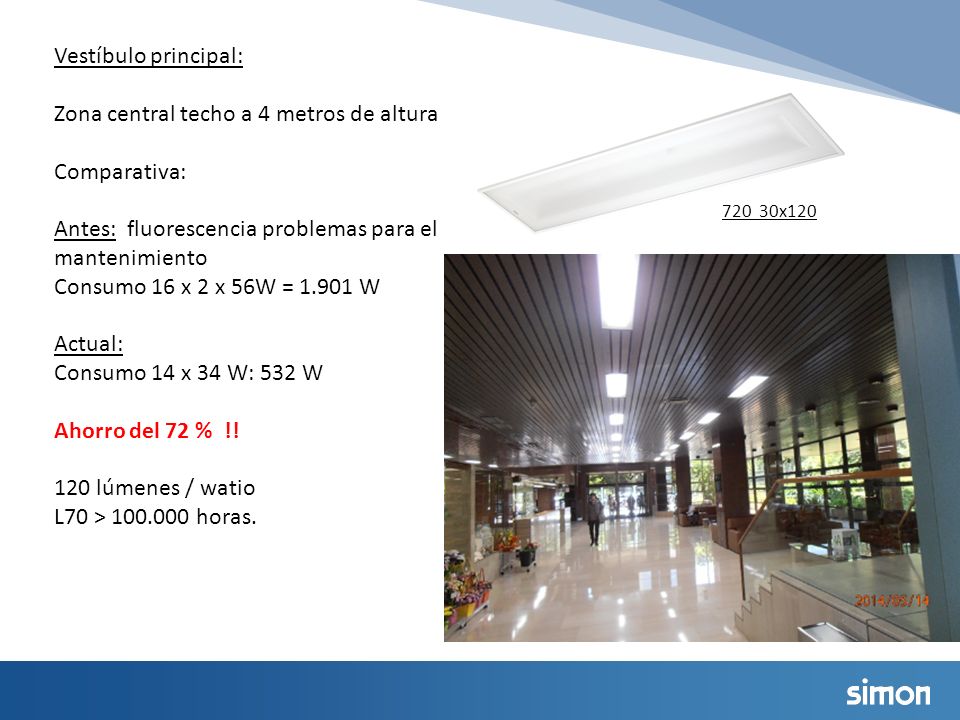

10 c Zona central techo a 4 metros de altura Comparativa: Antes: fluorescencia problemas para el mantenimiento Consumo 16 x 2 x 56W = 1.901 W Actual: Consumo 14 x 34 W: 532 W Ahorro del 72 % !! 120 lúmenes / watio L70 > 100.000 horas. 720 30x120

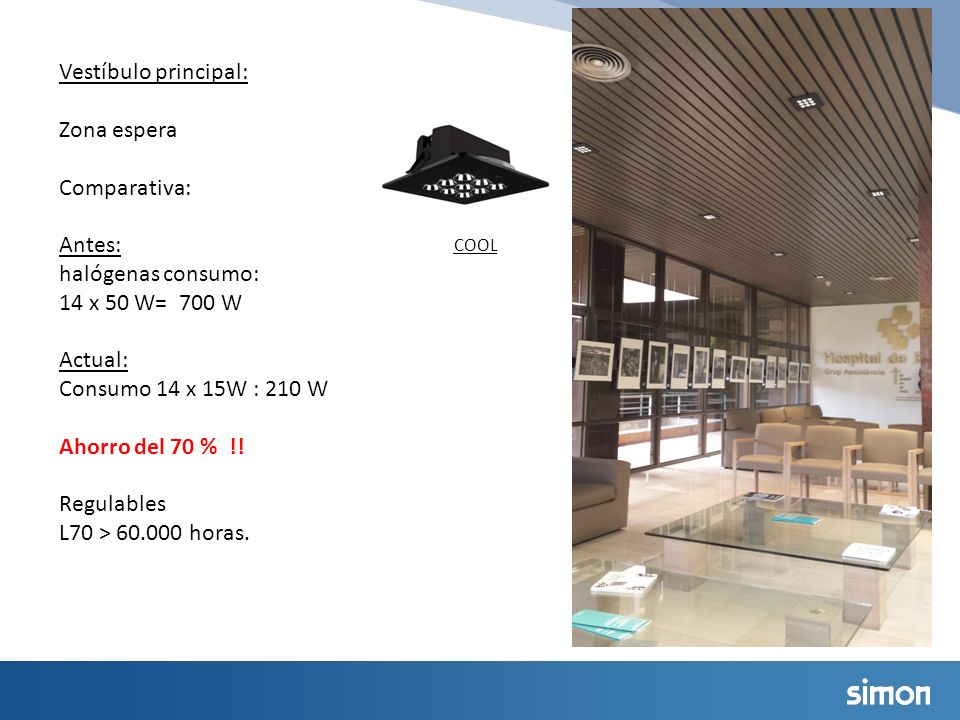

11 c Vestíbulo principal: Zona espera Comparativa: Antes: halógenas consumo: 14 x 50 W= 700 W Actual: Consumo 14 x 15W : 210 W Ahorro del 70 % !! Regulables L70 > 60.000 horas. COOL

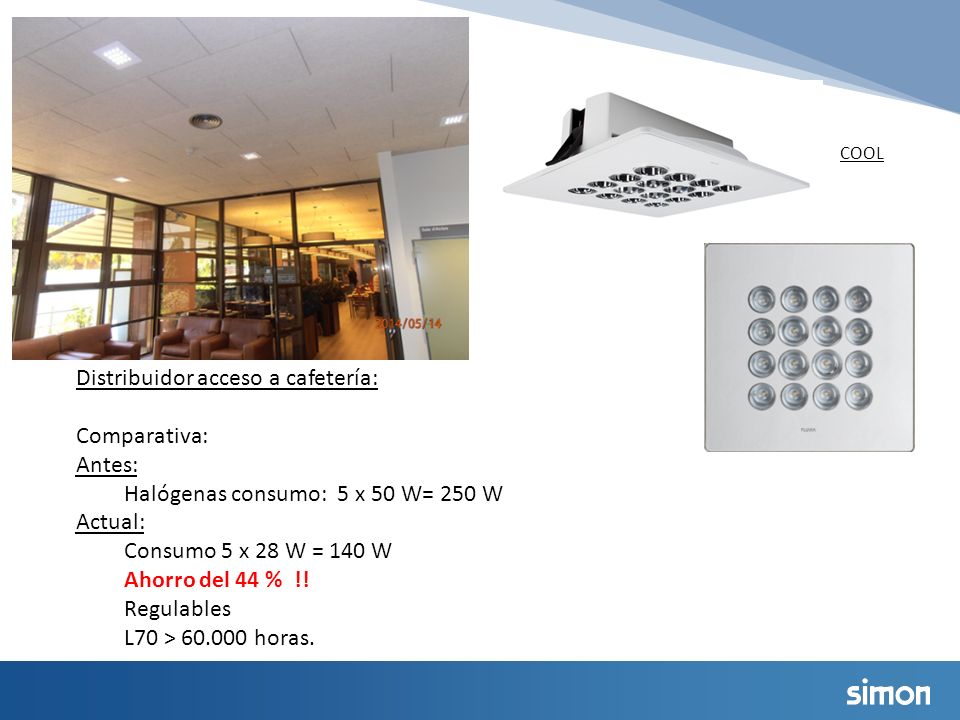

12 Distribuidor acceso a cafetería: Comparativa: Antes: Halógenas consumo: 5 x 50 W= 250 W Actual: Consumo 5 x 28 W = 140 W Ahorro del 44 % !! Regulables L70 > 60.000 horas. COOL

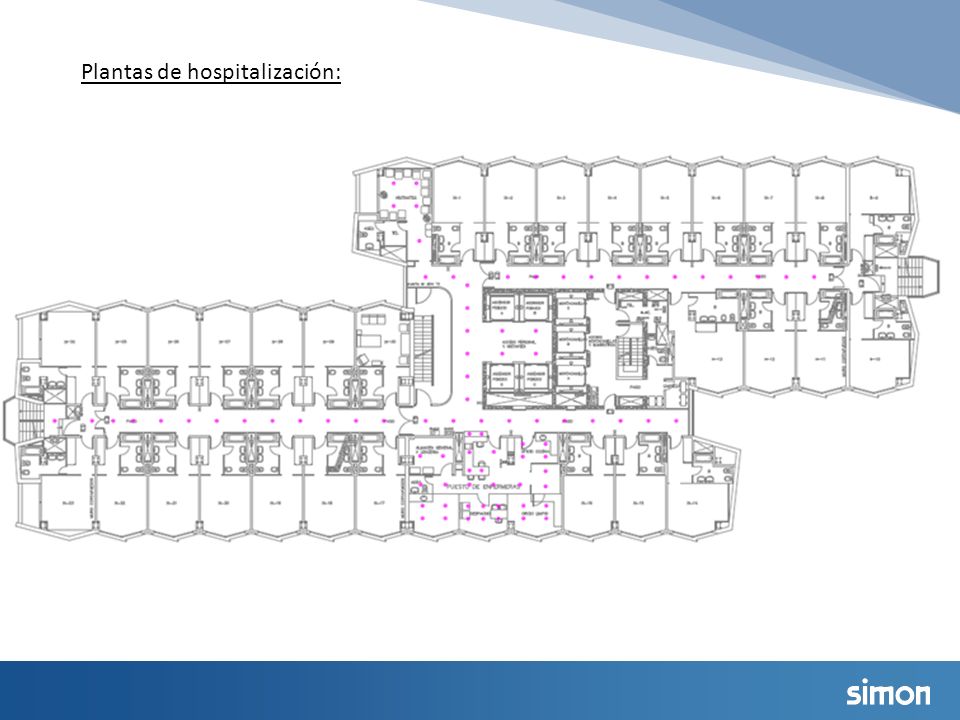

13 Plantas de hospitalización:

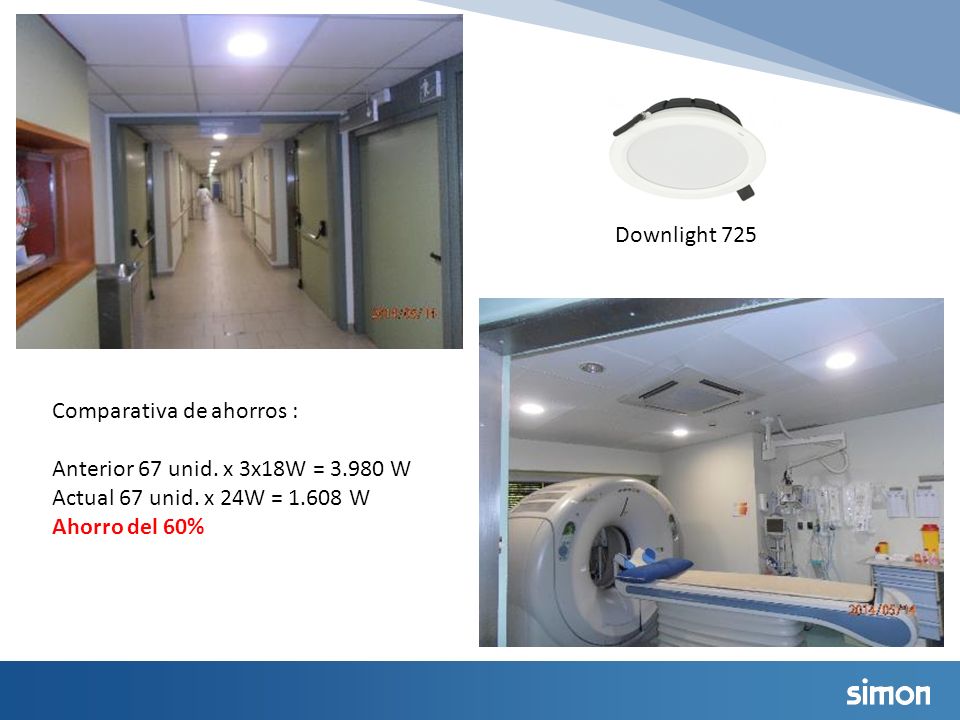

14 Comparativa de ahorros : Anterior 67 unid. x 3x18W = 3.980 W Actual 67 unid. x 24W = 1.608 W Ahorro del 60% Downlight 725

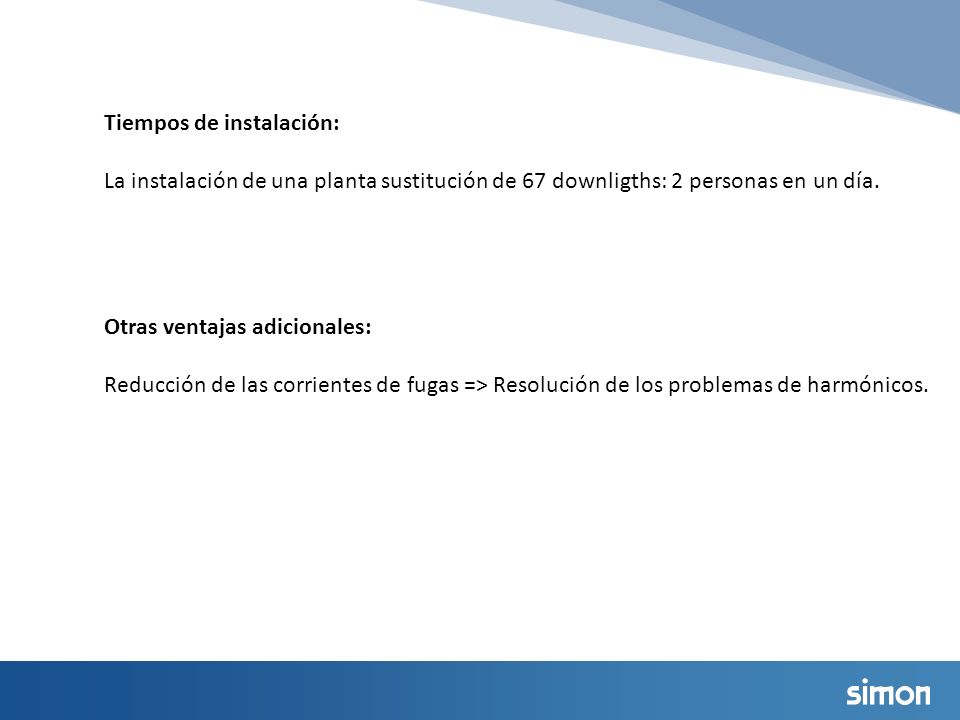

15 c Tiempos de instalación: La instalación de una planta sustitución de 67 downligths: 2 personas en un día. Otras ventajas adicionales: Reducción de las corrientes de fugas => Resolución de los problemas de harmónicos.

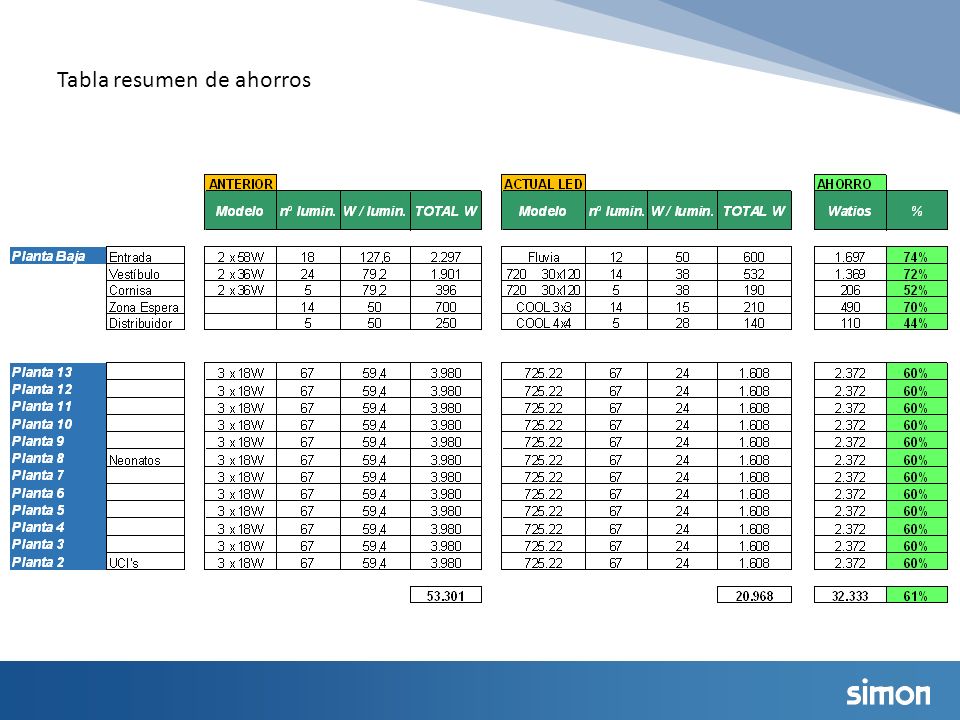

16 c Tabla resumen de ahorros

17 c Conclusiones: Se ha conseguido un gran ahorro energético. Ahorro en mantenimiento: Mano de obra, reposición, gestión de repuestos… Se ha mejorado el confort visual para pacientes y personal. (mayor nivel lumínico). Se ha mejorado la estética gracias al diseño del producto.

18 Muchas gracias !
