DISEÑO TORRES DE ABSORCIÓN
2

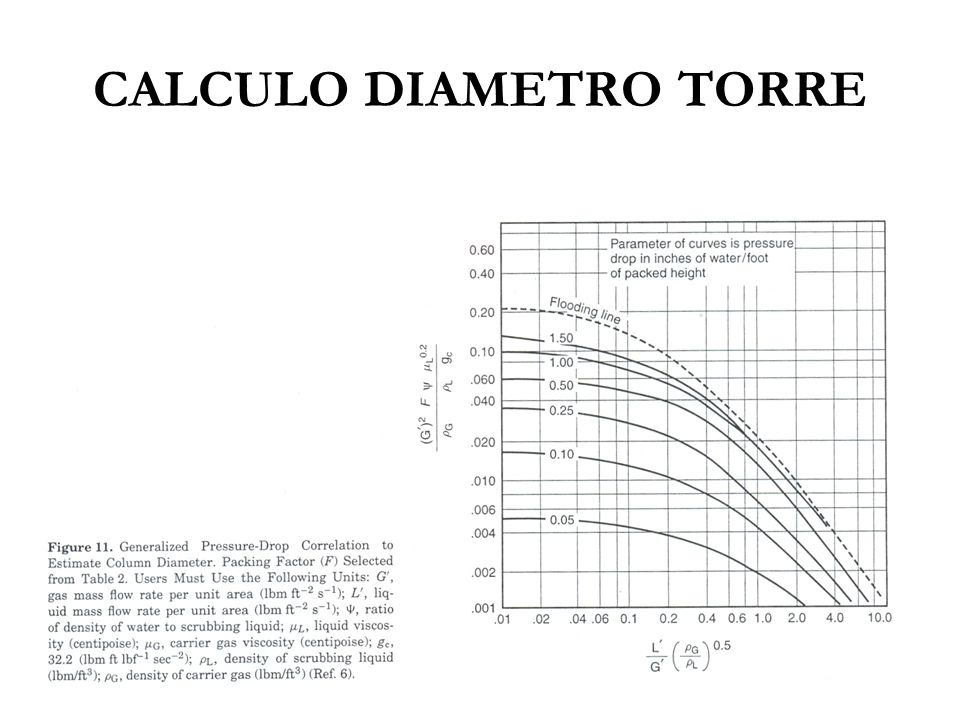

CALCULO DIAMETRO TORRE
3

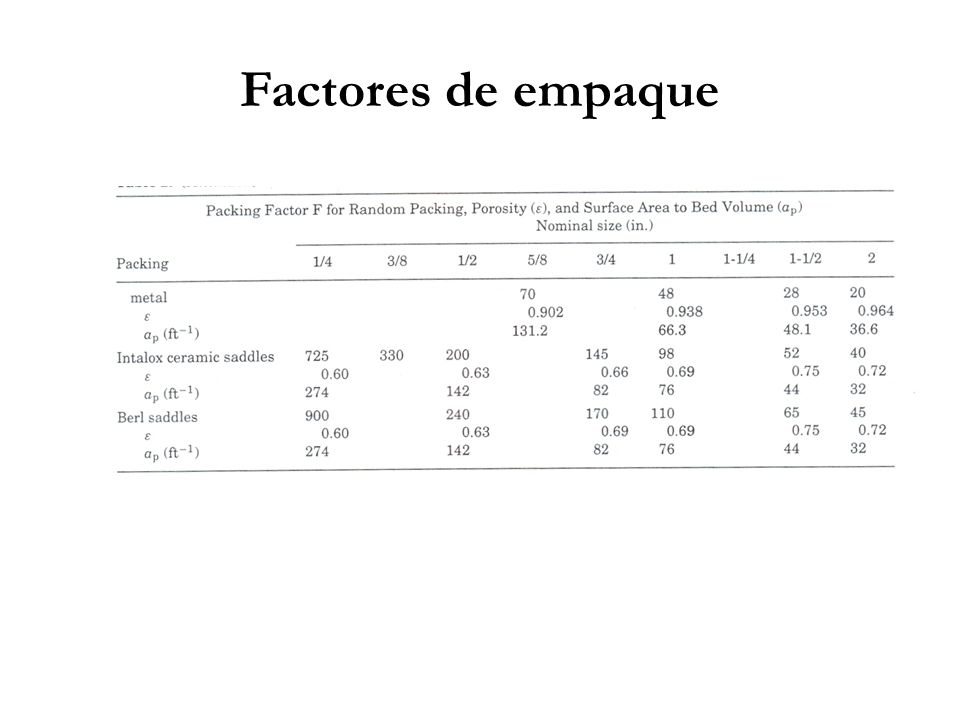

Factores de empaque
4

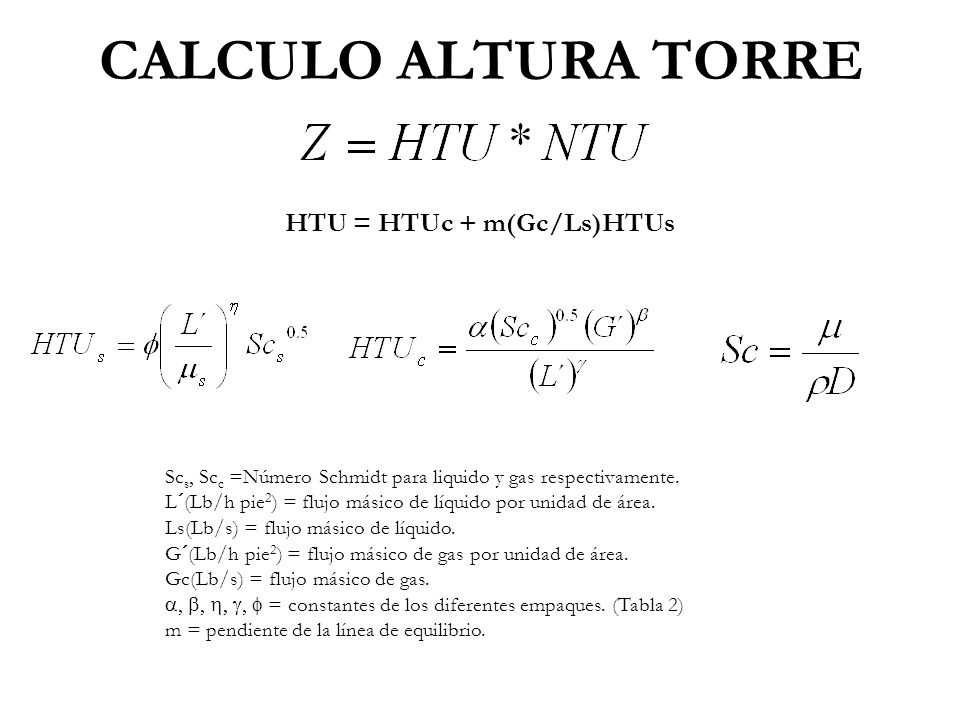

CALCULO ALTURA TORRE HTU = HTUc + m(Gc/Ls)HTUs

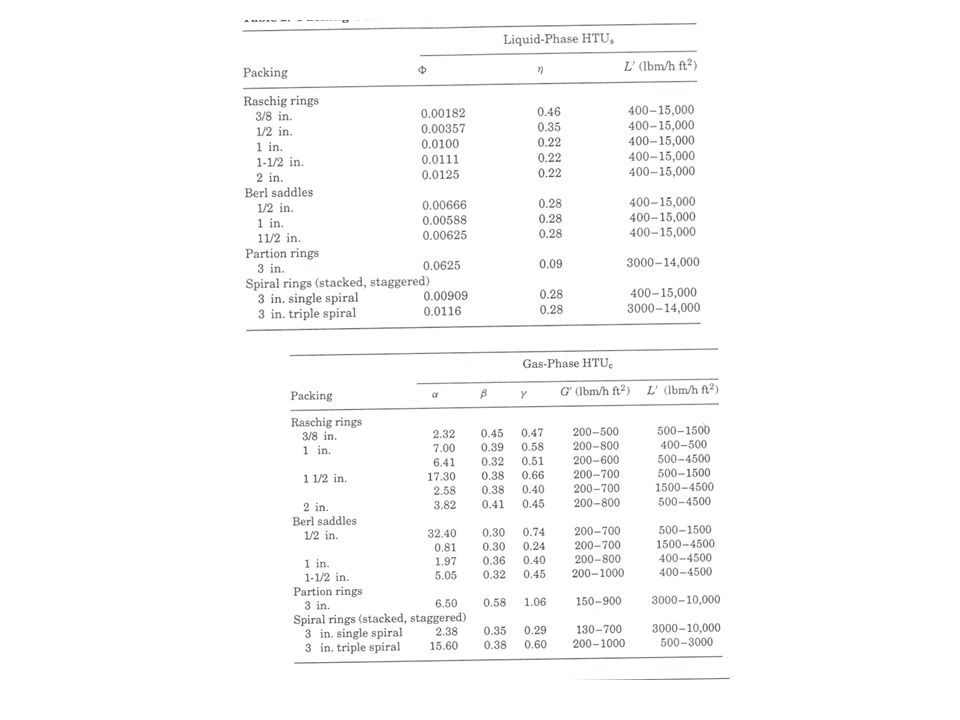

Scs, Scc =Número Schmidt para liquido y gas respectivamente. L´(Lb/h pie2) = flujo másico de líquido por unidad de área. Ls(Lb/s) = flujo másico de líquido. G´(Lb/h pie2) = flujo másico de gas por unidad de área. Gc(Lb/s) = flujo másico de gas. , , , , = constantes de los diferentes empaques. (Tabla 2) m = pendiente de la línea de equilibrio.
6

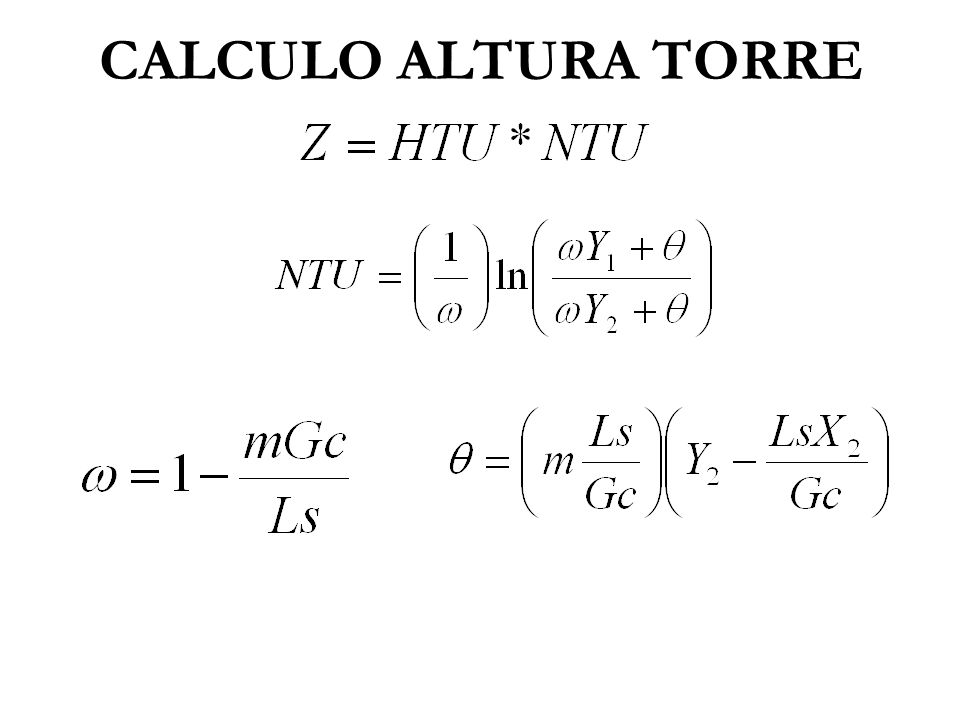

CALCULO ALTURA TORRE
7

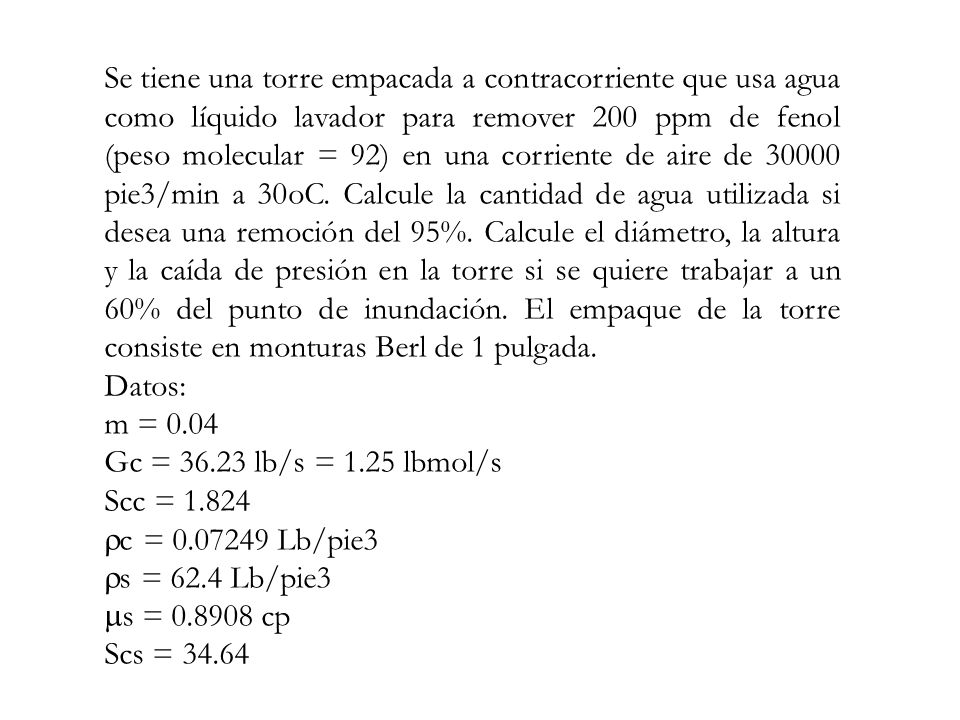

Se tiene una torre empacada a contracorriente que usa agua como líquido lavador para remover 200 ppm de fenol (peso molecular = 92) en una corriente de aire de pie3/min a 30oC. Calcule la cantidad de agua utilizada si desea una remoción del 95%. Calcule el diámetro, la altura y la caída de presión en la torre si se quiere trabajar a un 60% del punto de inundación. El empaque de la torre consiste en monturas Berl de 1 pulgada. Datos: m = 0.04 Gc = lb/s = 1.25 lbmol/s Scc = 1.824 c = Lb/pie3 s = 62.4 Lb/pie3 s = cp Scs = 34.64
