Simbologías de los Instrumentos Industriales (ISA y SAMA).

Presentación del tema: "Simbologías de los Instrumentos Industriales (ISA y SAMA)."— Transcripción de la presentación:

1 Simbologías de los Instrumentos Industriales (ISA y SAMA).

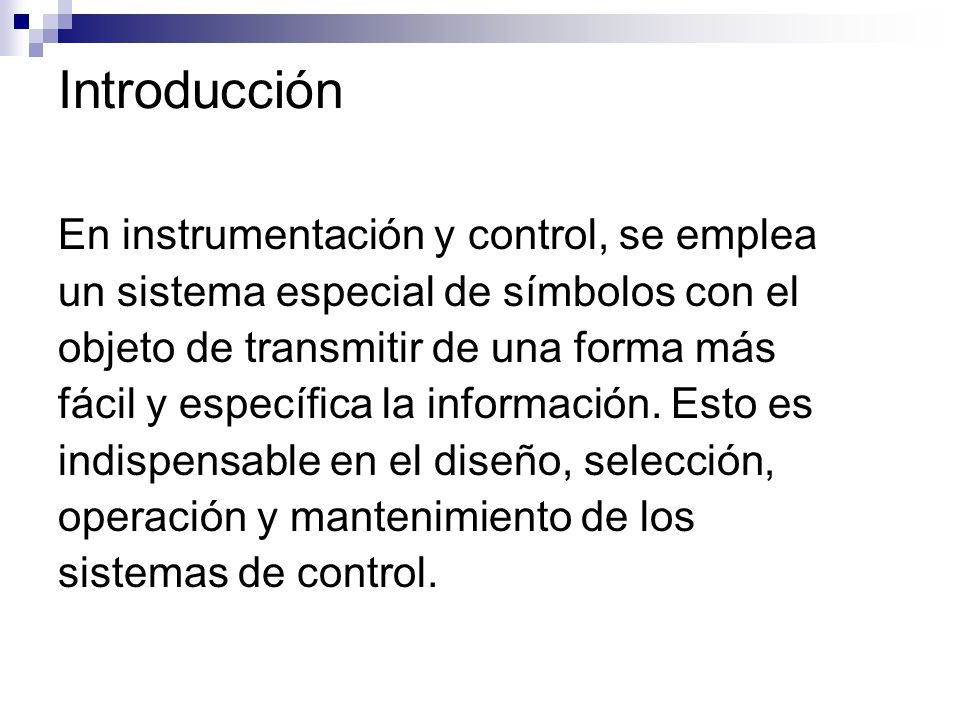

2 Introducción En instrumentación y control, se emplea
un sistema especial de símbolos con el objeto de transmitir de una forma más fácil y específica la información. Esto es indispensable en el diseño, selección, operación y mantenimiento de los sistemas de control.

3 Aplicación en la industria
– Industrias químicas – Petróleo y gas – Alimentos y bebidas – Productas farmacéuticos – Tratamientos de agua – Generación de energía – Etc.

4 Simbologías

5 ISA La complejidad de las estrategias
usadas para el control de la combustión requiere una notación que exceda los Diagramas de Proceso e Instrumentación estándar de la ISA (Sociedad de Instrumentación, Sistemas y Automatización).

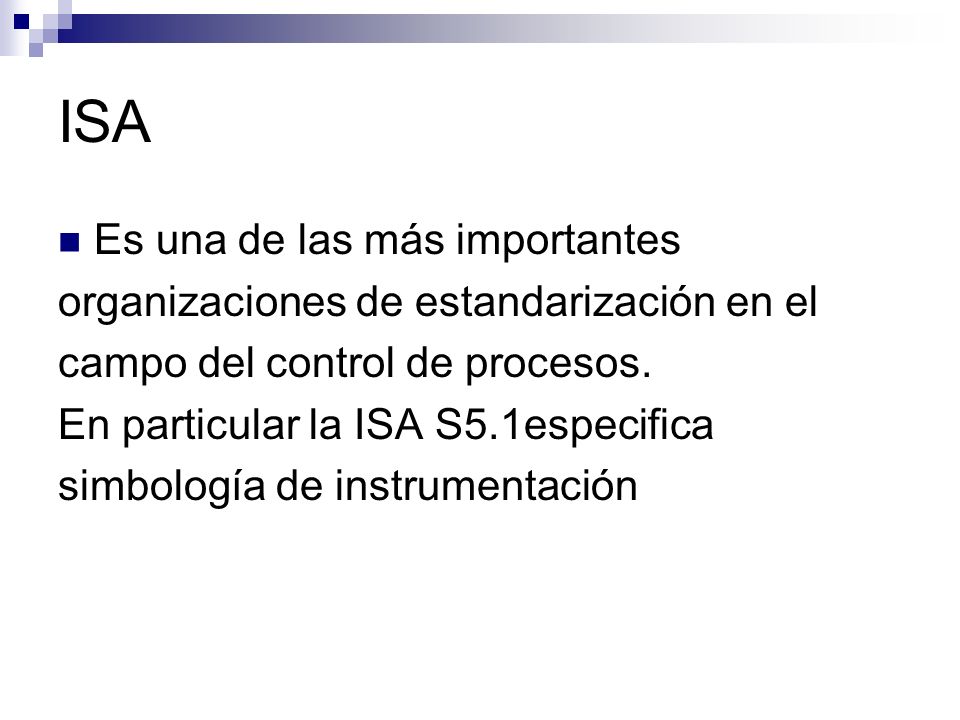

6 ISA Es una de las más importantes
organizaciones de estandarización en el campo del control de procesos. En particular la ISA S5.1especifica simbología de instrumentación

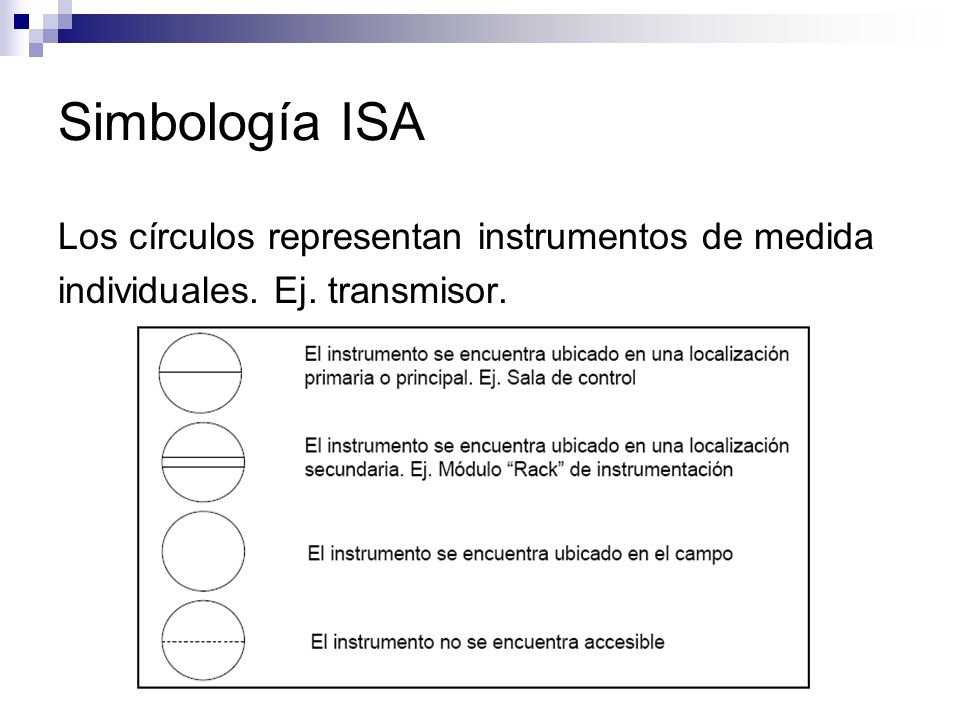

7 Simbología ISA Los círculos representan instrumentos de medida
individuales. Ej. transmisor.

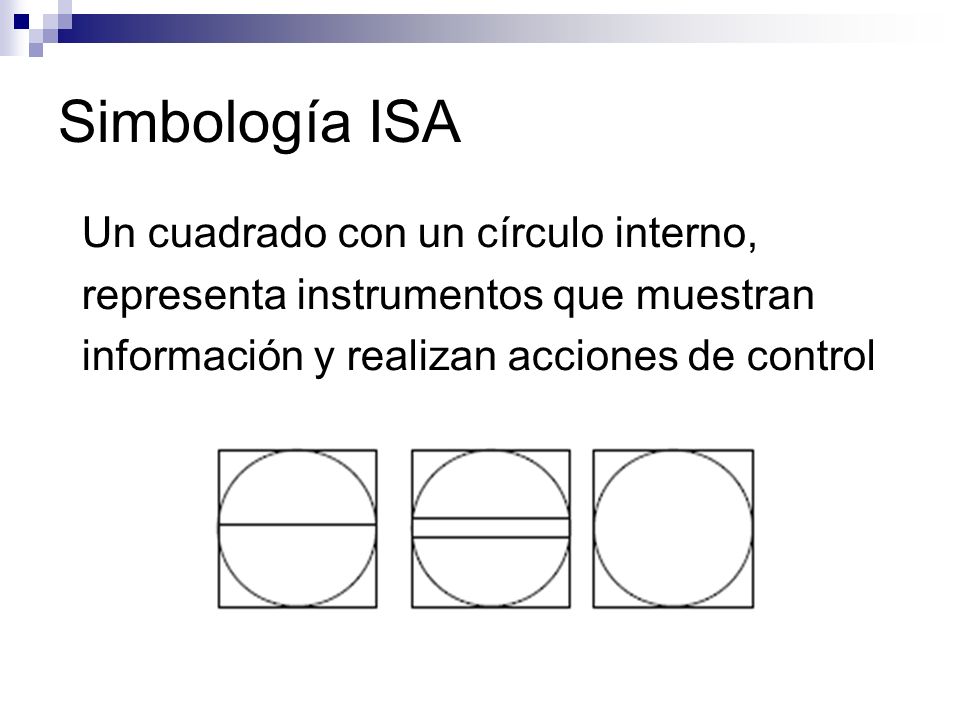

8 Simbología ISA Un cuadrado con un círculo interno,
representa instrumentos que muestran información y realizan acciones de control

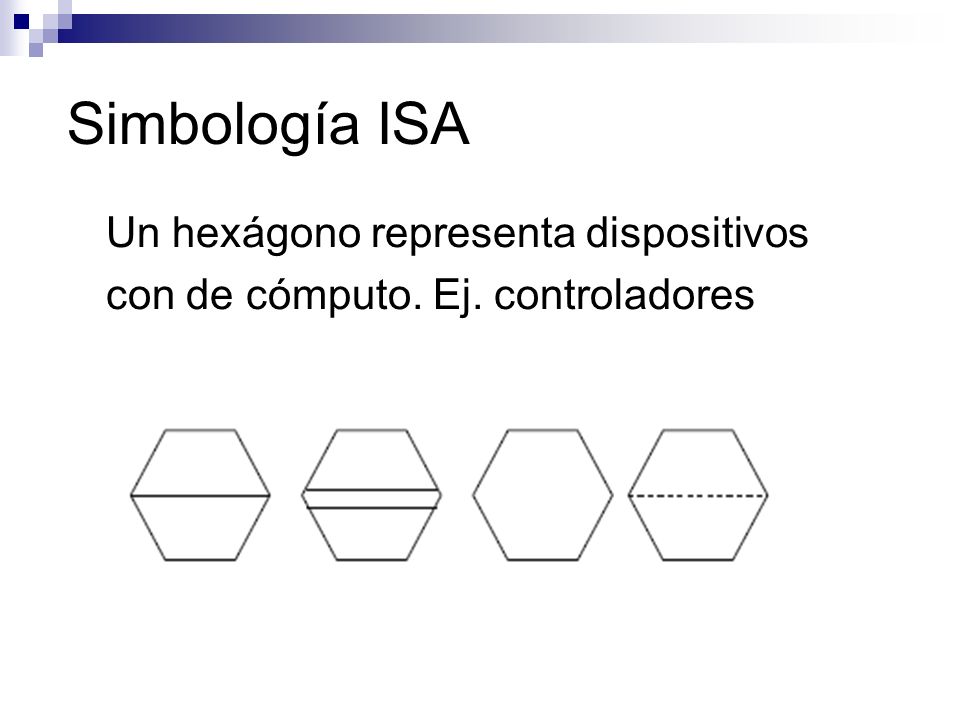

9 Simbología ISA Un hexágono representa dispositivos
con de cómputo. Ej. controladores

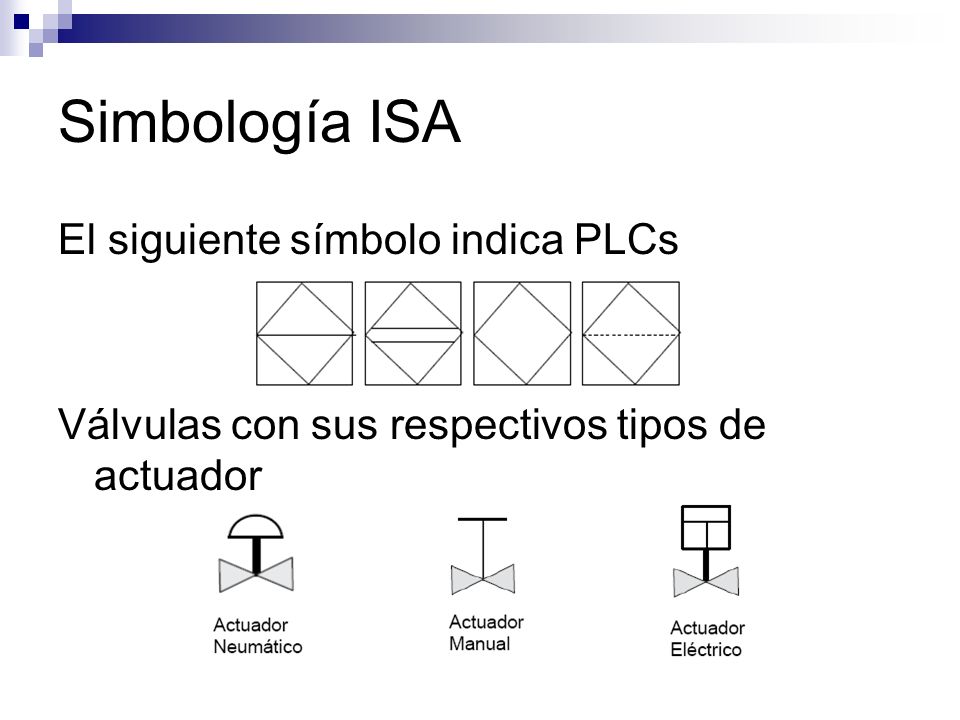

10 Simbología ISA El siguiente símbolo indica PLCs
Válvulas con sus respectivos tipos de actuador

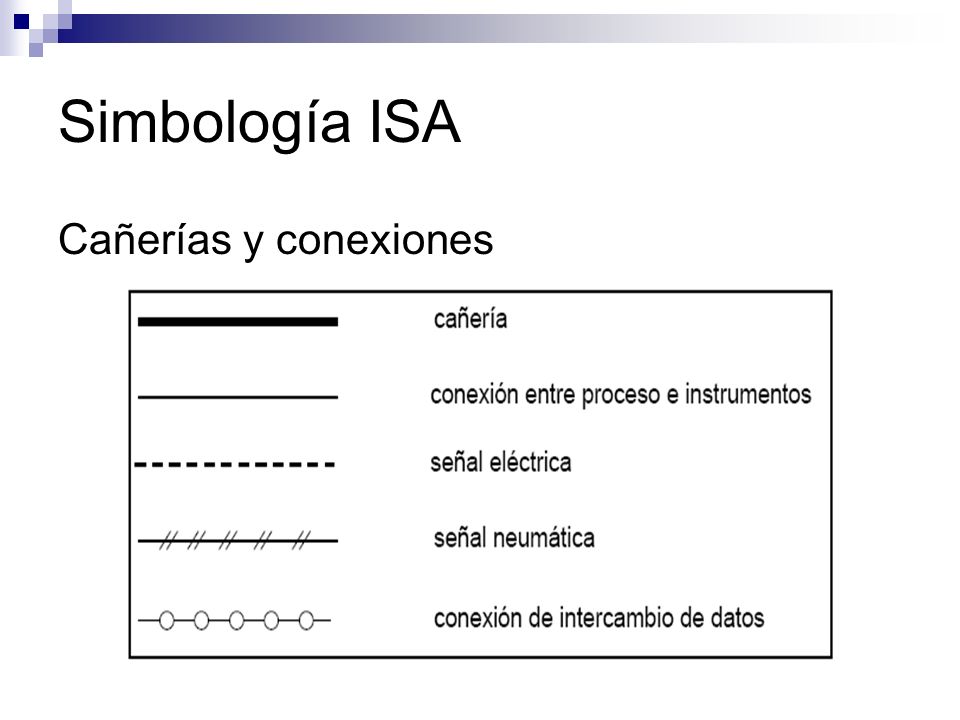

11 Simbología ISA Cañerías y conexiones

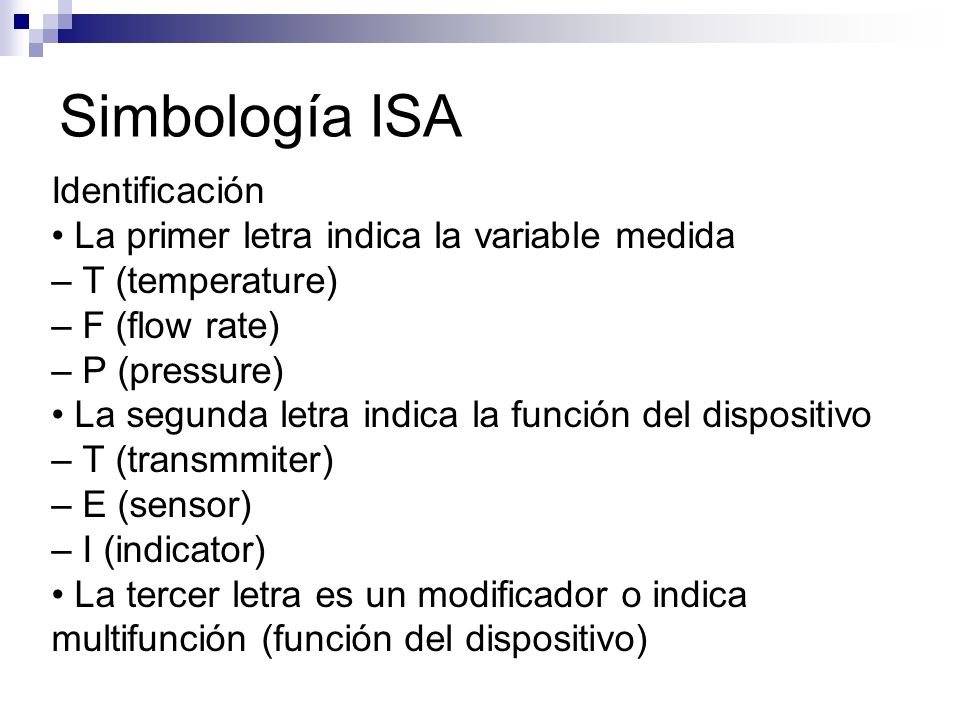

12 Simbología ISA Identificación
• La primer letra indica la variable medida – T (temperature) – F (flow rate) – P (pressure) • La segunda letra indica la función del dispositivo – T (transmmiter) – E (sensor) – I (indicator) • La tercer letra es un modificador o indica multifunción (función del dispositivo)

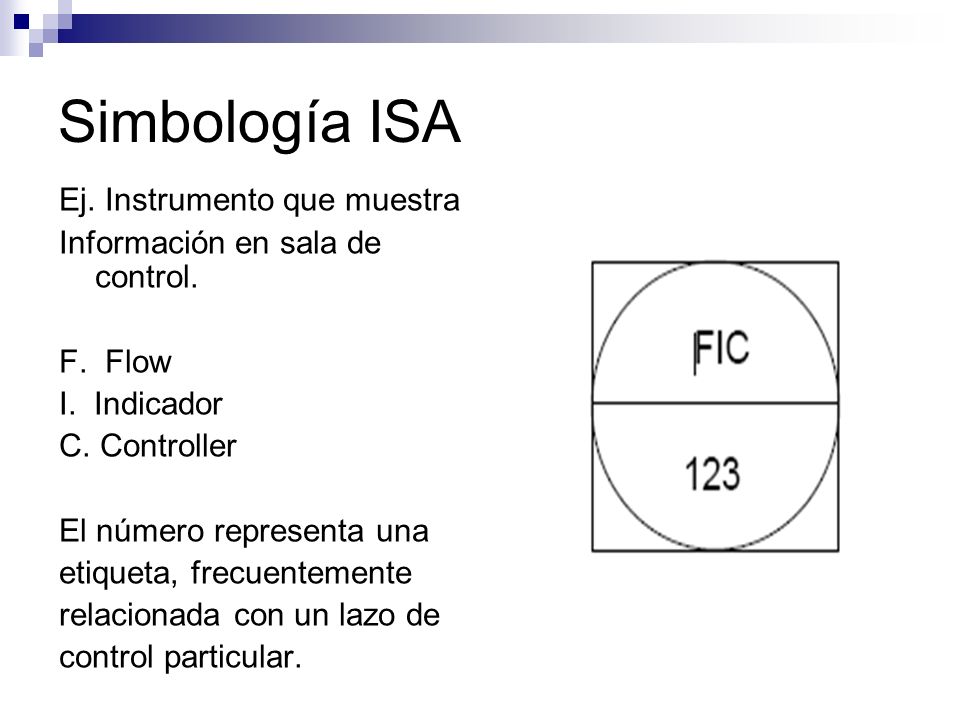

13 Simbología ISA Ej. Instrumento que muestra
Información en sala de control. F. Flow I. Indicador C. Controller El número representa una etiqueta, frecuentemente relacionada con un lazo de control particular.

14 Lazo Típico de Control ISA

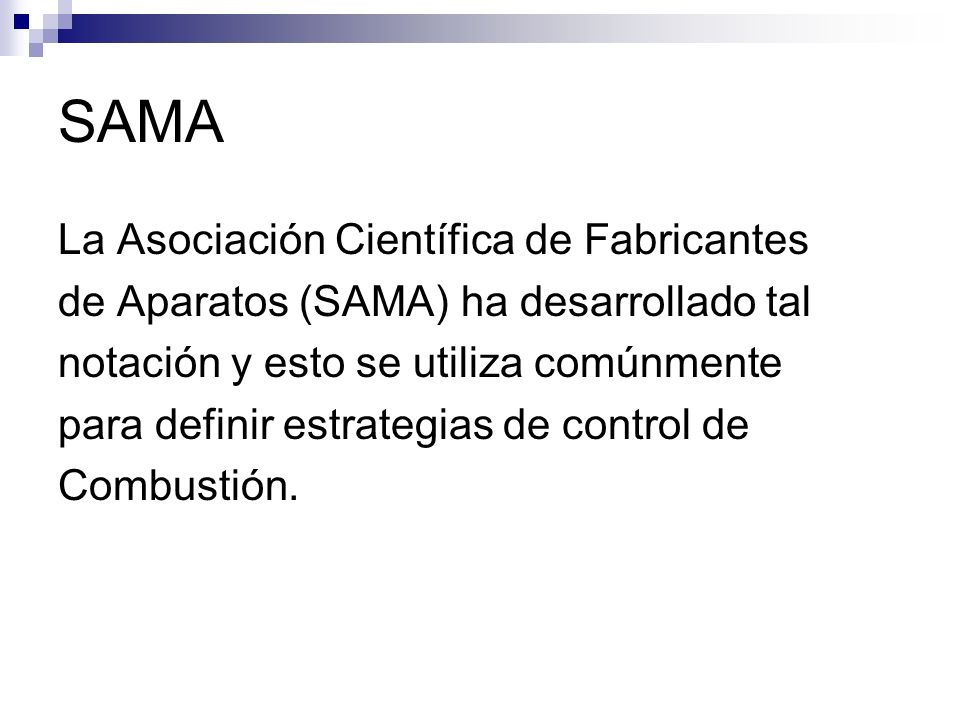

15 SAMA La Asociación Científica de Fabricantes
de Aparatos (SAMA) ha desarrollado tal notación y esto se utiliza comúnmente para definir estrategias de control de Combustión.

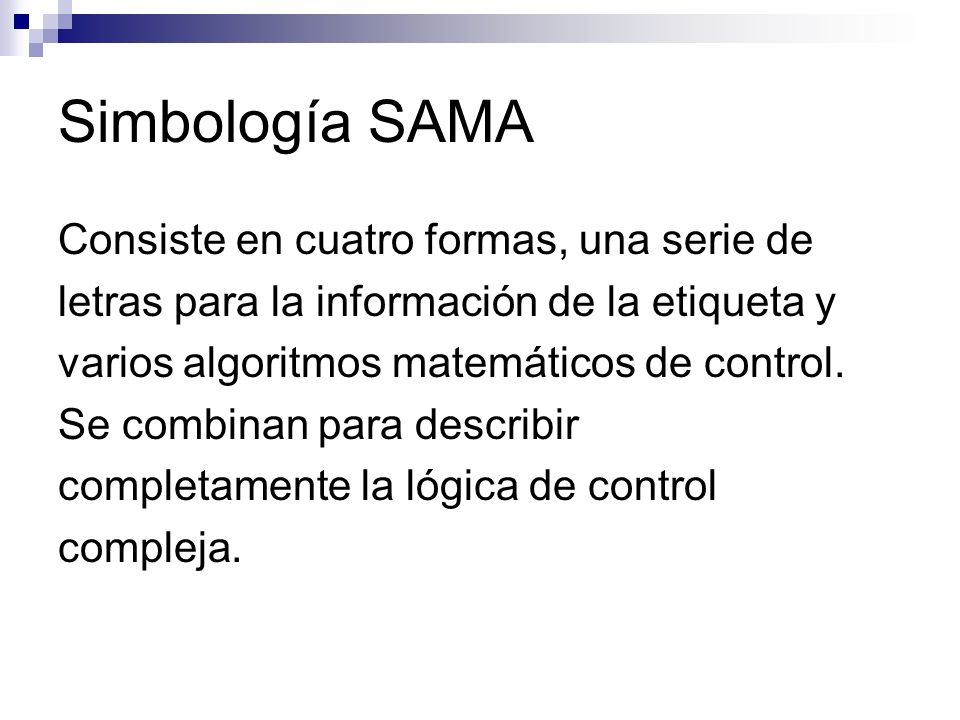

16 Simbología SAMA Consiste en cuatro formas, una serie de
letras para la información de la etiqueta y varios algoritmos matemáticos de control. Se combinan para describir completamente la lógica de control compleja.

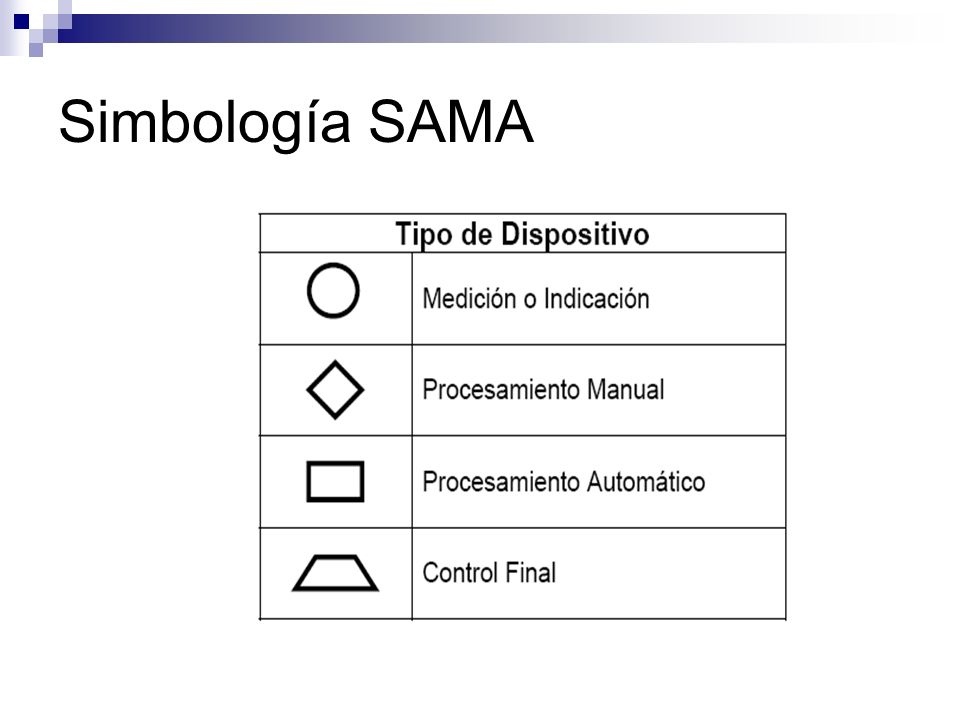

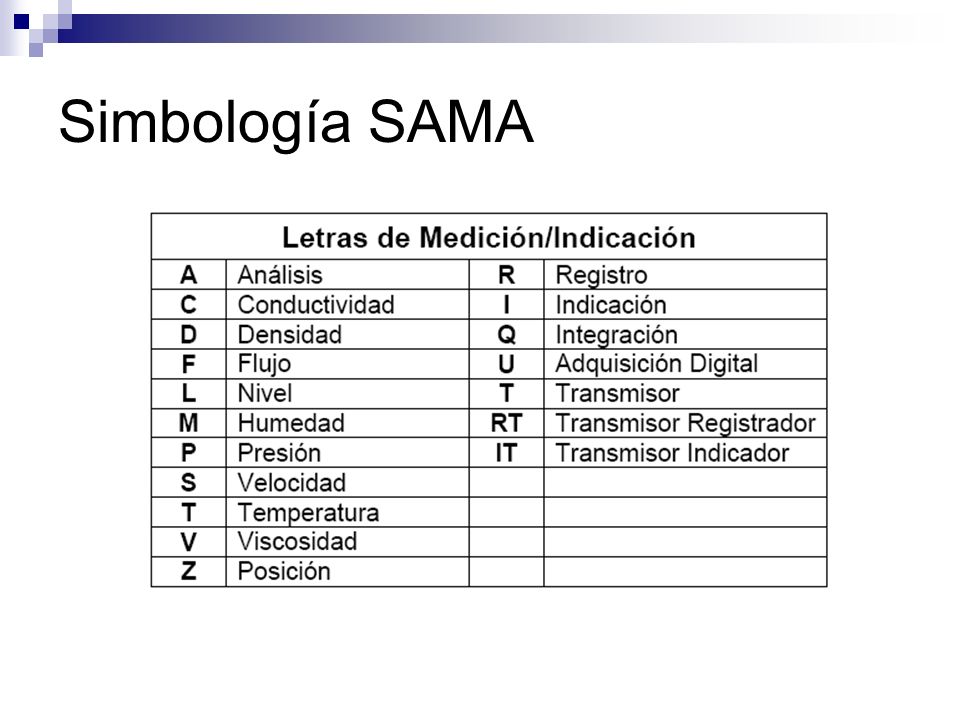

17 Simbología SAMA

18 Simbología SAMA

19 Simbología SAMA

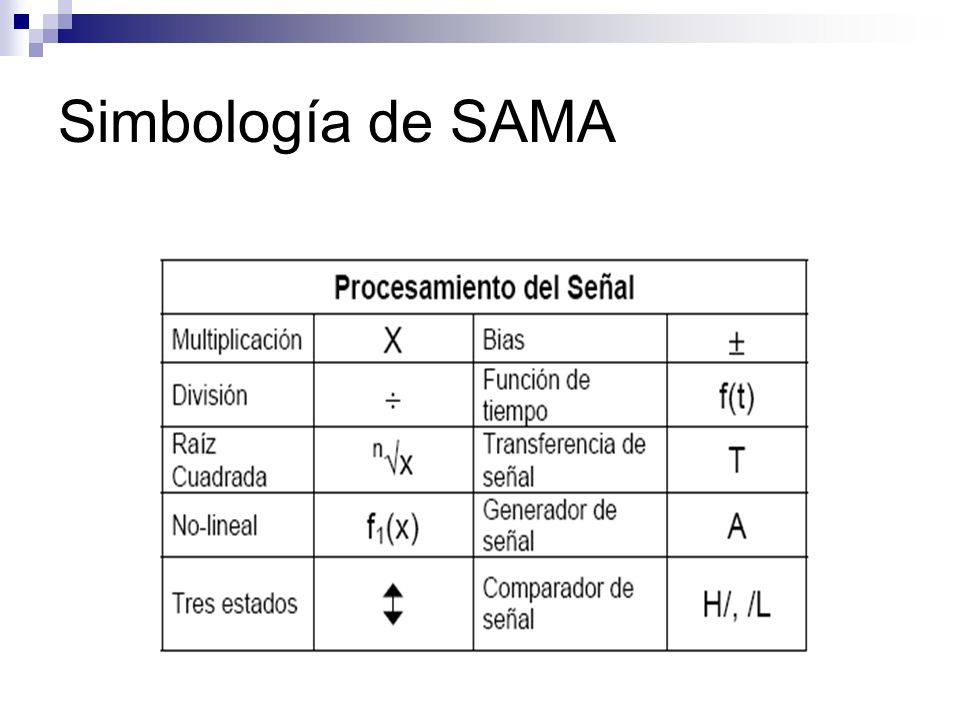

20 Simbología de SAMA

21 Lazo Típico de Control SAMA
