Módulo 7: Resolución de nombres NetBIOS mediante el Servicio de nombres Internet de Windows (WINS)

Presentación del tema: "Módulo 7: Resolución de nombres NetBIOS mediante el Servicio de nombres Internet de Windows (WINS)"— Transcripción de la presentación:

1 Módulo 7: Resolución de nombres NetBIOS mediante el Servicio de nombres Internet de Windows (WINS)

2 Introducción Presentación multimedia: Función de WINS en las infraestructuras de redes Instalar y configurar un servidor WINS Administrar registros en WINS Configurar la replicación WINS Administrar una base de datos WINS

3 Presentación multimedia: Función de WINS en las infraestructuras de redes El objetivo de esta presentación es proporcionar una introducción avanzada a WINS en las infraestructuras de redes Al final de la presentación, será capaz de:  Explicar la función de WINS en las infraestructuras de redes  Describir cómo resuelve WINS los nombres NetBIOS  Describir el proceso de registro de WINS  Describir el funcionamiento de la replicación WINS

4 Lección: Instalar y configurar un servidor WINS Los componentes de WINS Qué es un tipo de nodo NetBIOS Cómo registra y libera un cliente WINS los nombres NetBIOS Cómo funciona el manejo de ráfagas Cómo resuelve un servidor WINS los nombres NetBIOS Cómo instalar el servicio WINS Cómo configurar el manejo de ráfagas

5 Los componentes de WINS Subred 1 Subred 2 Servidor WINS Base de datos WINS Proxy WINS Cliente WINS

6 Qué es un tipo de nodo NetBIOS Tipo de nodo Descripción Valor del Registro Nodo B Utiliza difusiones en el registro y la resolución de nombres 1 Nodo P Utiliza un servidor de nombres NetBIOS, (como WINS) para resolver ese tipo de nombres 2 Nodo M Combina los tipos de nodo B y P, pero funciona de forma predeterminada como un nodo B 4 Nodo H Combina el nodo P y el nodo B, pero funciona de forma predeterminada como un nodo P 8 Un tipo de nodo NetBIOS es un método que utiliza un equipo para resolver nombres NetBIOS en direcciones IP

7 Cómo registra y libera un cliente WINS los nombres NetBIOS El cliente WINS envía una solicitud de registro El servidor WINS devuelve un mensaje de registro con el valor de TTL que indica cuándo caduca el registro si no se renueva El cliente WINS envía una solicitud de registro El servidor WINS devuelve un mensaje de registro con el valor de TTL que indica cuándo caduca el registro si no se renueva 1 1 El cliente WINS envía una solicitud de liberación de nombre El servidor WINS envía una respuesta positiva a la liberación del nombre El cliente WINS envía una solicitud de liberación de nombre El servidor WINS envía una respuesta positiva a la liberación del nombre 2 2 Cliente WINS Servidor WINS Nombre registrado Nombre liberado

8 Cómo funciona el manejo de ráfagas Solicitud de registro 1 1 Registrado 2 2 El manejo de ráfagas es la respuesta de un servidor WINS a un gran número de clientes WINS que intentan registrar simultáneamente sus nombres locales en WINS

9 Cómo resuelve un servidor WINS los nombres NetBIOS Subred 2 Subred 1 Subred 2 Servidor WINS A Servidor WINS B Cliente A El cliente hace tres intentos para conectar con el servidor WINS, pero no recibe respuesta 1 1 El cliente intenta establecer contacto con todos los servidores WINS hasta que uno responda 2 2 Si el nombre se resuelve, la dirección IP se devuelve al cliente 3 3 Hasta tres intentos 1 1 2 2 3 3

10 Cómo instalar el servicio WINS El instructor demostrará cómo: Instalar el servicio WINS Comprobar el estado del servicio WINS Instalar el servicio WINS Comprobar el estado del servicio WINS

11 Cómo configurar el manejo de ráfagas El instructor demostrará cómo configurar el manejo de ráfagas

12 Ejercicio: Instalar y configurar un servidor WINS En este ejercicio, instalará y configurará un servidor WINS

13 Lección: Administrar registros en WINS Qué es un registro de cliente Qué es una asignación estática Cómo agregar una entrada de asignación estática Métodos para filtrar y ver registros en WINS Cómo filtrar registros WINS

14 El servicio que registra la entrada, que incluye el identificador de tipo hexadecimal La dirección IP que corresponde al nombre registrado Muestra “x” para indicar que la entrada es estática y muestra “null” o en blanco si no lo es El servidor WINS en el que se origina la entrada Qué es un registro de cliente El nombre NetBIOS registrado, que puede ser un nombre único, un grupo, un grupo de Internet o un equipo de host múltiple El estado de la entrada de la base de datos, que puede ser activa, liberada o desechada Un número hexadecimal único que asigna el servidor WINS durante el registro de nombres Muestra la fecha de caducidad de la entrada

15 Qué es una asignación estática Clientes no WINS Base de datos WINS Una asignación estática es una entrada manual en la base de datos WINS que asigna a un nombre NetBIOS una dirección IP El administrador especifica la asignación entre el nombre de equipo y la dirección IP El administrador especifica la asignación entre el nombre de equipo y la dirección IP

16 Cómo agregar una entrada de asignación estática El instructor demostrará cómo agregar una entrada de asignación estática

17 Métodos para filtrar y ver registros en WINS Filtro de búsquedaDescripción Nombre NetBIOS y dirección IP Se basa en todo el nombre NetBIOS, o en parte del mismo, en una dirección IP o en un nombre NetBIOS y una dirección IP, e incluye o excluye la máscara de subred como parámetro Propietarios de registros Se basa en los registros de nombres de uno o varios propietarios de registros Tipos de registro Se basa en uno o varios tipos de registro para sufijos de nombre NetBIOS

18 Cómo filtrar registros WINS El instructor demostrará cómo filtrar los registros WINS

19 Ejercicio: Administrar registros en el servidor WINS En este ejercicio, administrará registros en el servidor WINS

20 Lección: Configurar la replicación WINS Cómo funciona la replicación WINS Cómo funciona la replicación por inserción Cómo funciona la replicación por extracción Qué es la replicación por inserción/extracción Propiedades de los asociados de replicación WINS Cómo configurar la replicación WINS Cómo configurar las propiedades de los asociados de replicación

21 Cómo funciona la replicación WINS La replicación WINS es el proceso de copiar datos WINS actualizados de un servidor WINS a otros servidores WINS de una red con el objeto de sincronizarlos Servidor WINS A Subred 2 Subred 1 Servidor WINS B Replicación WINS HostB HostA

22 Cómo funciona la replicación por inserción Subred 2 Subred 1 Servidor WINS A Servidor WINS B En la base de datos se producen 50 cambios 1 1 Notificación enviada 2 2 Solicitud de replicación 3 3 Replicados enviados 4 4 Subred 2 Subred 1 Servidor WINS A Servidor WINS B Un asociado de inserción informa a los asociados de replicación cuando la base de datos alcanza un umbral de cambios definido La replicación por inserción mantiene un alto nivel de sincronización y uso con vínculos rápidos Un asociado de inserción informa a los asociados de replicación cuando la base de datos alcanza un umbral de cambios definido La replicación por inserción mantiene un alto nivel de sincronización y uso con vínculos rápidos El Servidor WINS A alcanza el umbral establecido de 50 cambios en su base de datos 1 1 El Servidor WINS A informa al Servidor WINS B que el umbral se ha alcanzado 2 2 El Servidor WINS B responde al Servidor WINS A con una solicitud de replicación 3 3 El Servidor WINS A envía replicados de sus nuevas entradas de base de datos 4 4

23 Cómo funciona la replicación por extracción Subred 2 Subred 1 Servidor WINS A Servidor WINS B Replicados enviados 2 2 Solicita cambios cada 8 horas 1 1 Subred 2 Subred 1 Servidor WINS A Servidor WINS B Un asociado de extracción solicita replicación según un tiempo definido La replicación por extracción limita la frecuencia del tráfico de replicación a través de vínculos lentos Un asociado de extracción solicita replicación según un tiempo definido La replicación por extracción limita la frecuencia del tráfico de replicación a través de vínculos lentos El Servidor WINS A solicita cambios en la base de datos cada 8 horas 1 1 El Servidor WINS B envía replicados de sus nuevas entradas de base de datos 2 2

24 La replicación por inserción/extracción garantiza en efecto que las bases de datos de varios servidores son casi idénticas en cualquier momento mediante: Qué es la replicación por inserción/extracción La notificación a los asociados de replicación cada vez que la base de datos alcanza un umbral de cambios definido Y La solicitud de replicación en función de un tiempo definido La notificación a los asociados de replicación cada vez que la base de datos alcanza un umbral de cambios definido Y La solicitud de replicación en función de un tiempo definido

25 Propiedades de los asociados de replicación WINS PropiedadDescripción Habilitar la configuración automática de asociados Cuando se descubre a servidores WINS que se unen a la red, se agregan como asociados de replicación Habilitar conexiones persistentes Aumenta la velocidad de la replicación, de modo que los servidores pueden enviar inmediatamente registros a sus asociados Habilitar la sobrescritura de asignaciones estáticas únicas en este servidor (migrar) Si se presenta una entrada de tipo estático o dinámico para el mismo nombre, la asignación estática se sobrescribe

26 Cómo configurar la replicación WINS El instructor demostrará cómo: Configurar la replicación WINS Modificar un tipo de asociado de replicación Modificar la configuración de la replicación por inserción de los asociados de replicación Modificar la configuración de la replicación por extracción de los asociados de replicación Realizar la replicación con todos los asociados WINS Iniciar la replicación por inserción en un asociado de replicación WINS Iniciar la replicación por extracción en un asociado de replicación WINS Configurar la replicación WINS Modificar un tipo de asociado de replicación Modificar la configuración de la replicación por inserción de los asociados de replicación Modificar la configuración de la replicación por extracción de los asociados de replicación Realizar la replicación con todos los asociados WINS Iniciar la replicación por inserción en un asociado de replicación WINS Iniciar la replicación por extracción en un asociado de replicación WINS

27 Cómo configurar las propiedades de los asociados de replicación El instructor demostrará cómo: Configurar propiedades de extracción para el asociado de replicación Configurar propiedades de inserción para el asociado de replicación Configurar propiedades de extracción para el asociado de replicación Configurar propiedades de inserción para el asociado de replicación

28 Ejercicio: Configurar la replicación WINS En este ejercicio, configurará la replicación WINS

29 Lección: Administrar una base de datos WINS Por qué se hace copia de seguridad de una base de datos WINS Cómo hacer copia de seguridad y restaurar una base de datos WINS Qué son la eliminación simple de registros y la eliminación de registros desechados Cómo eliminar registros WINS Qué son la compactación dinámica y la compactación sin conexión Cómo compactar una base de datos WINS Cómo funciona el borrado Cómo borrar los registros obsoletos de la base de datos WINS Cómo se comprueba la coherencia de una base de datos WINS Cómo comprobar la coherencia de una base de datos WINS Directrices para dar de baja un servidor WINS Cómo dar de baja un servidor WINS

30 Para reparar una base de datos WINS dañada, puede hacer copia de seguridad de la misma y, luego, restaurarla Por qué se hace copia de seguridad de una base de datos WINS Para hacer copia de seguridad de una base de datos WINS: Para restaurar una base de datos WINS: Para hacer copia de seguridad de una base de datos WINS: Para restaurar una base de datos WINS: Especifique un directorio de copia de seguridad Haga una copia de seguridad manual o configure copias de seguridad automáticas Especifique un directorio de copia de seguridad Haga una copia de seguridad manual o configure copias de seguridad automáticas Elimine y restaure manualmente archivos de base de datos

31 Cómo hacer copia de seguridad y restaurar una base de datos WINS El instructor demostrará cómo: Especificar un directorio de copia de seguridad para la base de datos WINS Realizar una copia de seguridad manual de una base de datos WINS Restaurar una base de datos WINS a partir de una copia de seguridad reciente Especificar un directorio de copia de seguridad para la base de datos WINS Realizar una copia de seguridad manual de una base de datos WINS Restaurar una base de datos WINS a partir de una copia de seguridad reciente

32 Qué son la eliminación simple de registros y la eliminación de registros desechados Para recuperar espacio sin utilizar ocupado por registros obsoletos, puede actualizar la base de datos WINS mediante: Eliminación simple. Los registros seleccionados con la consola WINS se quitan del servidor WINS local actual Eliminación de registros desechados. Los registros se marcan para ser eliminados, se replican en otros servidores WINS y, luego, se quitan durante la siguiente operación de borrado Eliminación simple. Los registros seleccionados con la consola WINS se quitan del servidor WINS local actual Eliminación de registros desechados. Los registros se marcan para ser eliminados, se replican en otros servidores WINS y, luego, se quitan durante la siguiente operación de borrado

33 Cómo eliminar registros WINS El instructor demostrará cómo eliminar registros WINS

34 Qué son la compactación dinámica y la compactación sin conexión Mantenga la integridad de la base de datos WINS con: Compactación dinámica. Se produce automáticamente mientras la base de datos se está usando Compactación sin conexión. El administrador detiene el servidor WINS y utiliza el comando jetpack Compactación dinámica. Se produce automáticamente mientras la base de datos se está usando Compactación sin conexión. El administrador detiene el servidor WINS y utiliza el comando jetpack La compactación es el proceso de recuperar espacio sin utilizar ocupado por registros obsoletos en una base de datos WINS

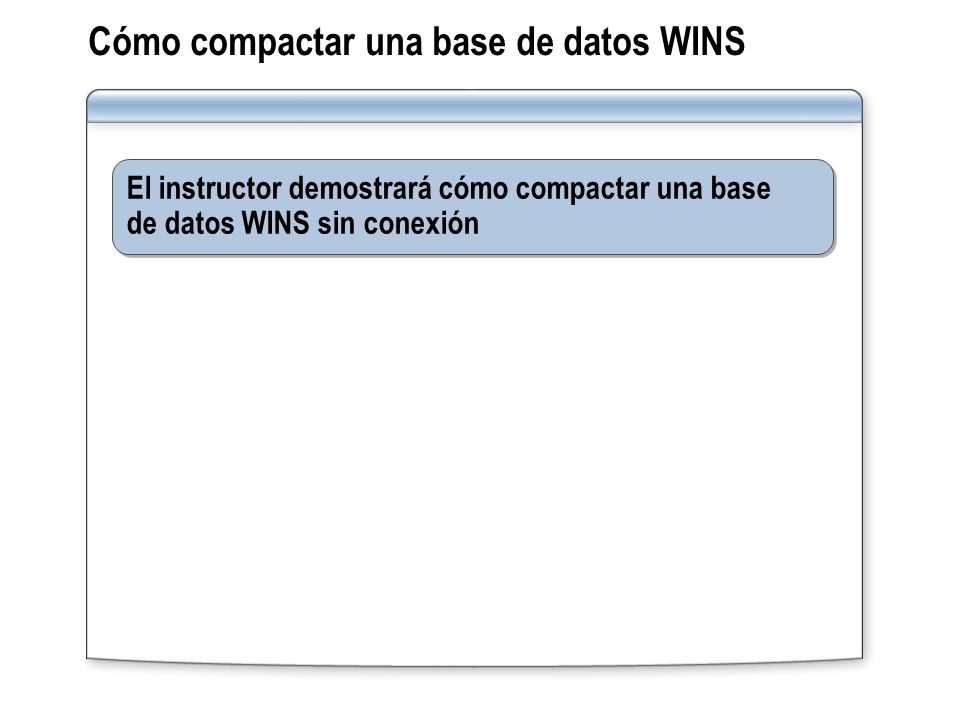

35 Cómo compactar una base de datos WINS El instructor demostrará cómo compactar una base de datos WINS sin conexión

36 Proceso de borrado: El temporizador de borrado se inicia al mismo tiempo que el servidor y es igual a la mitad del Intervalo de renovación Los nombres activos que posee el servidor WINS y en los que el Intervalo de renovación ha caducado se marcan como liberados Los nombres liberados que posee el servidor WINS y en los que el Intervalo de extinción ha caducado se marcan para eliminación Los nombres marcados para eliminación en los que el Tiempo de espera de extinción ha caducado se quitan de la base de datos Los nombres marcados para eliminación que se replican desde otros servidores y en los que el Tiempo de espera de extinción ha caducado se eliminan y se quitan de la base de datos Los nombres activos que se replican desde otros servidores en los que el Intervalo de comprobación ha caducado se vuelven a validar Cómo funciona el borrado 1 1 2 2 3 3 4 4 5 5 6 6 Los nombres marcados para eliminación que se replican desde otros servidores se quitan de la base de datos 7 7 Proceso de borrado: 7 días 1 ene15 ene8 ene Borrar Intervalo de no actualización Intervalo de no actualización Intervalo de actualización Intervalo de actualización Marca de tiempo Marca de tiempo Caducidad

37 Cómo borrar los registros obsoletos de la base de datos WINS El instructor demostrará cómo: Configurar el borrado en la base de datos WINS Borrar los registros obsoletos de la base de datos WINS Configurar el borrado en la base de datos WINS Borrar los registros obsoletos de la base de datos WINS

38 Cómo se comprueba la coherencia de una base de datos WINS Comprobar la coherencia de la base de datos WINS contribuye a mantener su integridad entre servidores WINS en redes de gran tamaño Servidor WINS

39 Cómo comprobar la coherencia de una base de datos WINS El instructor demostrará cómo: Configurar la comprobación de la base de datos WINS Comprobar la coherencia de la base de datos Comprobar la coherencia de los identificadores de versión Configurar la comprobación de la base de datos WINS Comprobar la coherencia de la base de datos Comprobar la coherencia de los identificadores de versión

40 Directrices para dar de baja un servidor WINS Si reduce el número de servidores WINS en la red, puede reconfigurar los clientes WINS para que señalen a otros servidores WINS de la red La reconfiguración sólo es necesaria si los clientes siguen usando WINS Si elimina WINS de la red, puede implementar DNS como servicio de nombres principal Si reduce el número de servidores WINS en la red, puede reconfigurar los clientes WINS para que señalen a otros servidores WINS de la red La reconfiguración sólo es necesaria si los clientes siguen usando WINS Si elimina WINS de la red, puede implementar DNS como servicio de nombres principal Dar de baja un servidor WINS instalado es el acto de quitarlo de la red

41 Cómo dar de baja un servidor WINS El instructor demostrará cómo dar de baja un servidor WINS

42 Ejercicio: Administrar una base de datos DHCP En este ejercicio, administrará una base de datos WINS

43 Práctica A: Resolución de nombres NetBIOS mediante el Servicio de nombres Internet de Windows (WINS) En esta práctica, podrá identificar y solucionar problemas comunes que pueden surgir al resolver nombres NetBIOS mediante WINS
