CLASIFICACION DE LOS EQUIPOS DE EXTINCIÓN

Presentación del tema: "CLASIFICACION DE LOS EQUIPOS DE EXTINCIÓN"— Transcripción de la presentación:

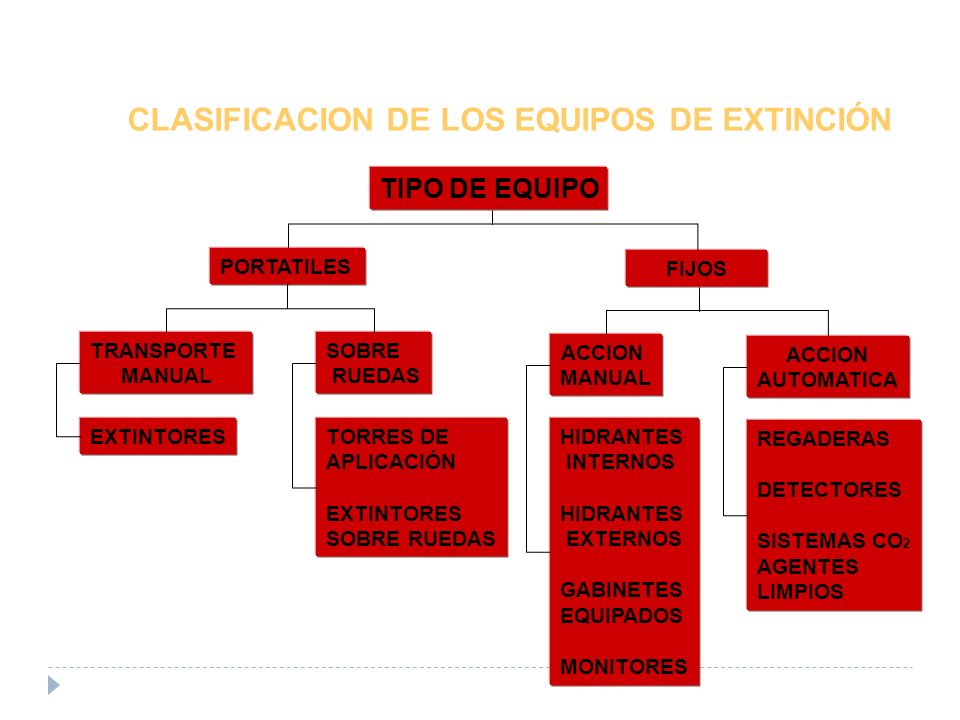

1 CLASIFICACION DE LOS EQUIPOS DE EXTINCIÓN
TIPO DE EQUIPO PORTATILES FIJOS TRANSPORTE MANUAL SOBRE RUEDAS ACCION AUTOMATICA EXTINTORES TORRES DE APLICACIÓN SOBRE RUEDAS HIDRANTES INTERNOS EXTERNOS GABINETES EQUIPADOS MONITORES REGADERAS DETECTORES SISTEMAS CO2 AGENTES LIMPIOS

2 EXTINTORES PORTATILES
B C c NORMA NFPA 10 EXTINTORES PORTATILES NORMAS ICONTEC No EXTINTORES PORTATILES, DISTRIBUCIÓN Y LOCALIZACIÓN EN EDIFICIOS No AGENTES EXTINTORES CLASIFICACIÓN Y USOS No EXTINTORES DE FUEGO, ENSAYOS PARA CLASIFICACIÓN

3 EXTINTORES PORTATILES
DEFINICION Es un aparato diseñado y construido técnicamente para extinguir incendios incipientes. los extintores tienen por misión crear una capa incombustible entre el fuego y el oxígeno (aire).

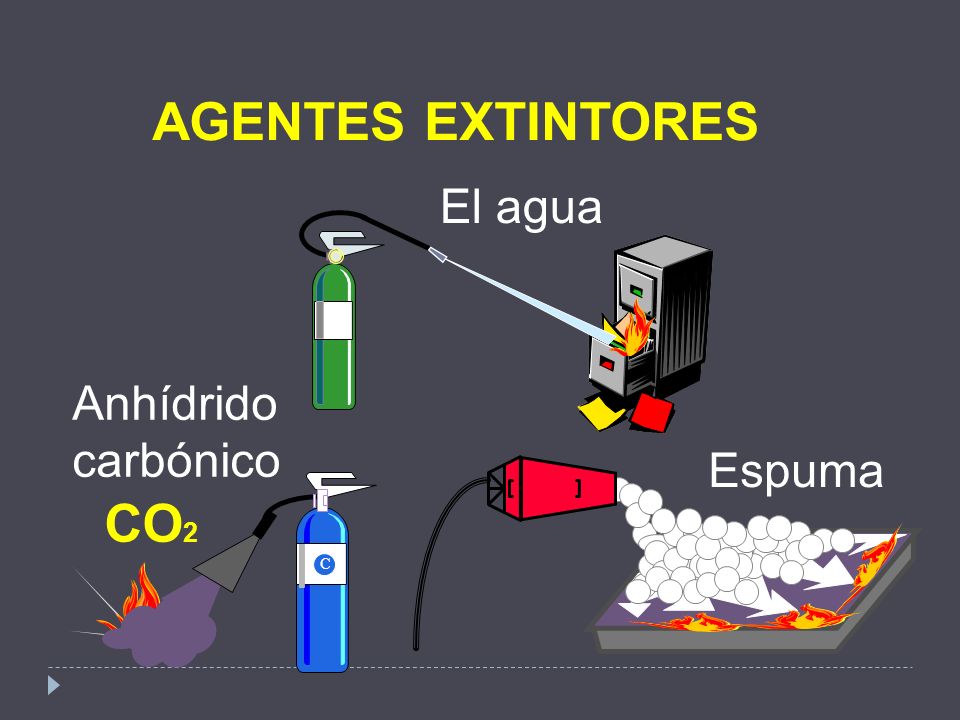

4 AGENTES EXTINTORES El agua Anhídrido carbónico Espuma CO2 C

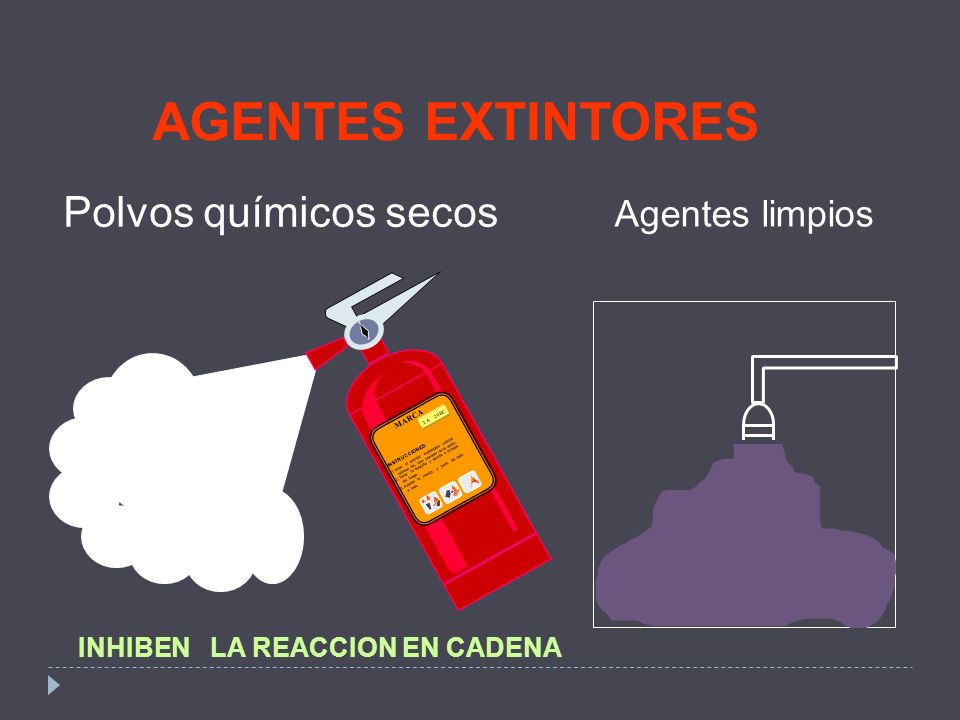

5 AGENTES EXTINTORES Polvos químicos secos Agentes limpios
1. tome el extintor sostengalo vertical INSTRUCCIONES: retirese 3m. tiren pasador de la anilla. 2. Tome la boquilla y apunte a la base 3. Apriete la manija y barra de lado del fuego. a lado. MARCA 2 A 20BC INHIBEN LA REACCION EN CADENA

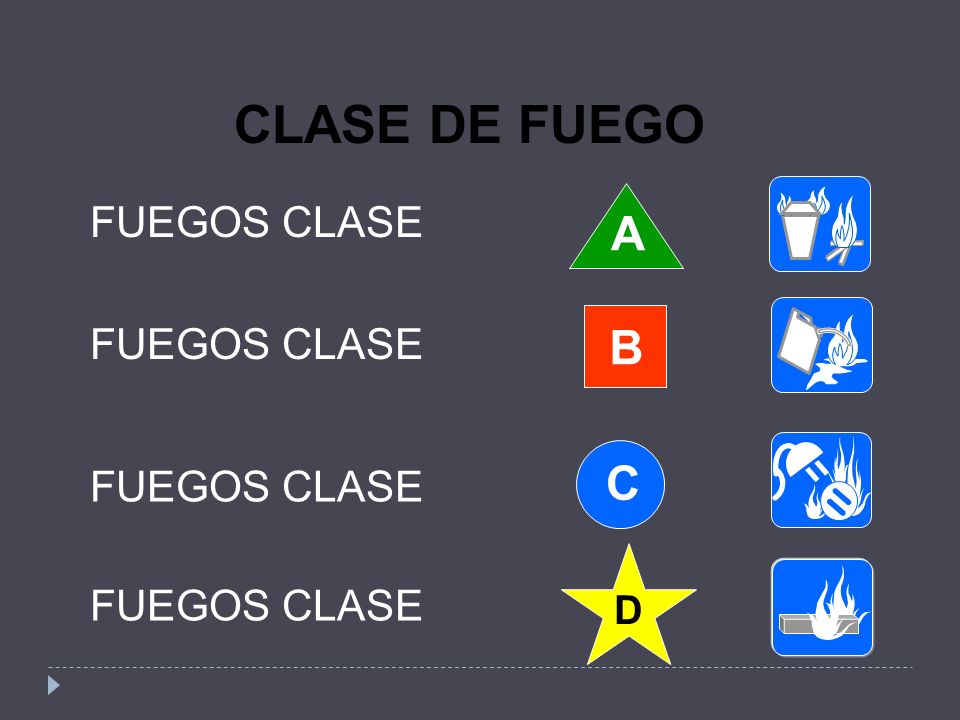

6 CLASE DE FUEGO A B C FUEGOS CLASE FUEGOS CLASE FUEGOS CLASE

7 RELACION ENTRE EXTINTORES Y
TIPOS DE INCENDIO A B C A B C

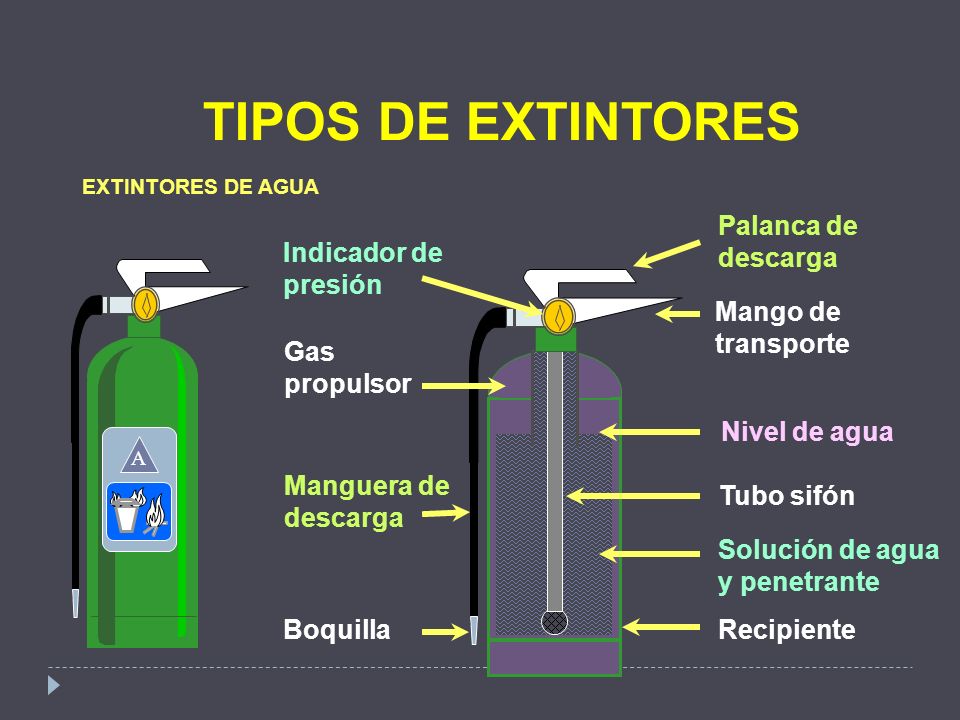

8 TIPOS DE EXTINTORES Palanca de descarga Indicador de presión Mango de
EXTINTORES DE AGUA Palanca de descarga Indicador de presión A Mango de transporte Gas propulsor Nivel de agua Manguera de descarga Tubo sifón Solución de agua y penetrante Boquilla Recipiente

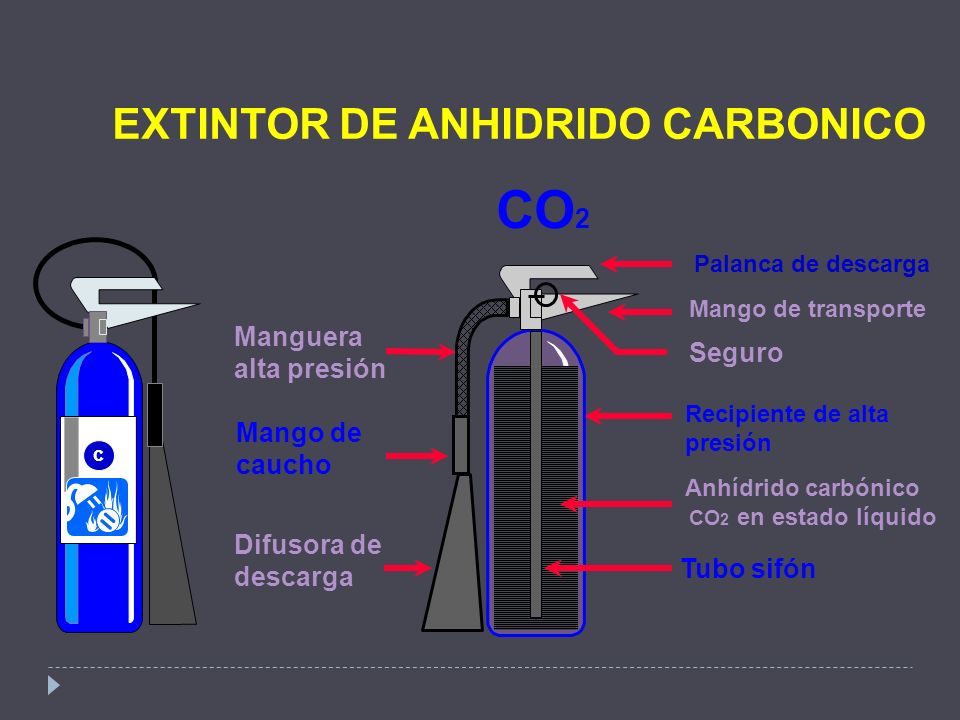

9 CO2 EXTINTOR DE ANHIDRIDO CARBONICO Manguera alta presión Seguro
Palanca de descarga Mango de transporte Manguera alta presión Seguro Recipiente de alta presión Mango de caucho Anhídrido carbónico CO2 en estado líquido Difusora de descarga Tubo sifón

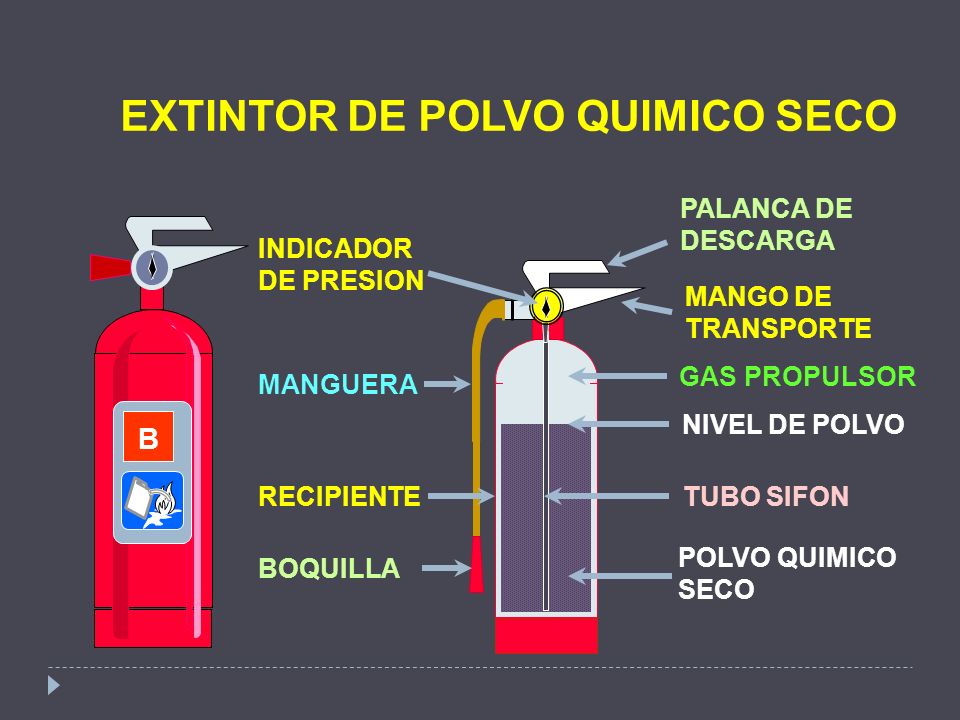

10 EXTINTOR DE POLVO QUIMICO SECO
PALANCA DE DESCARGA B INDICADOR DE PRESION MANGO DE TRANSPORTE GAS PROPULSOR MANGUERA NIVEL DE POLVO RECIPIENTE TUBO SIFON POLVO QUIMICO SECO BOQUILLA

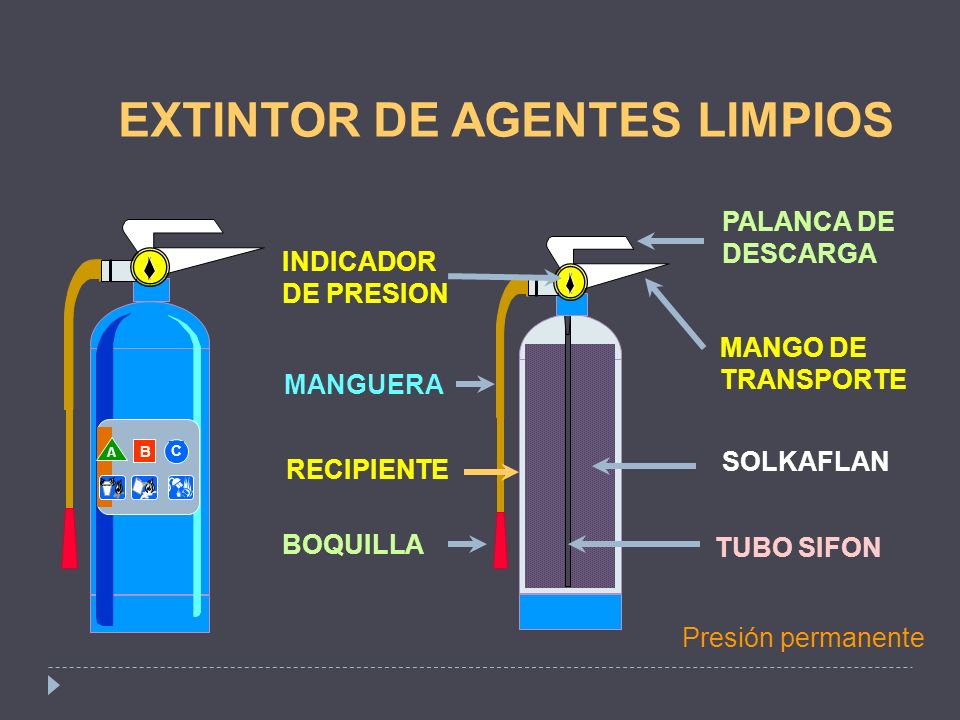

11 EXTINTOR DE AGENTES LIMPIOS
PALANCA DE DESCARGA A B C INDICADOR DE PRESION MANGO DE TRANSPORTE MANGUERA SOLKAFLAN RECIPIENTE BOQUILLA TUBO SIFON Presión permanente

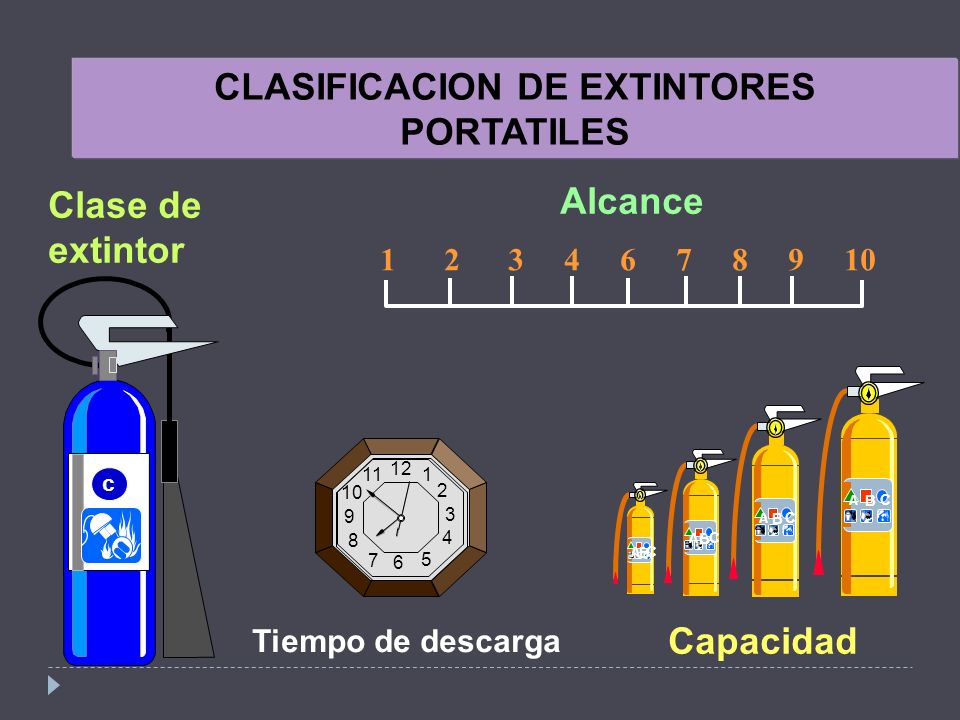

12 CLASIFICACION DE EXTINTORES
PORTATILES Clase de extintor Alcance c A B C 1 12 6 3 2 9 4 5 7 8 10 11 Tiempo de descarga Capacidad

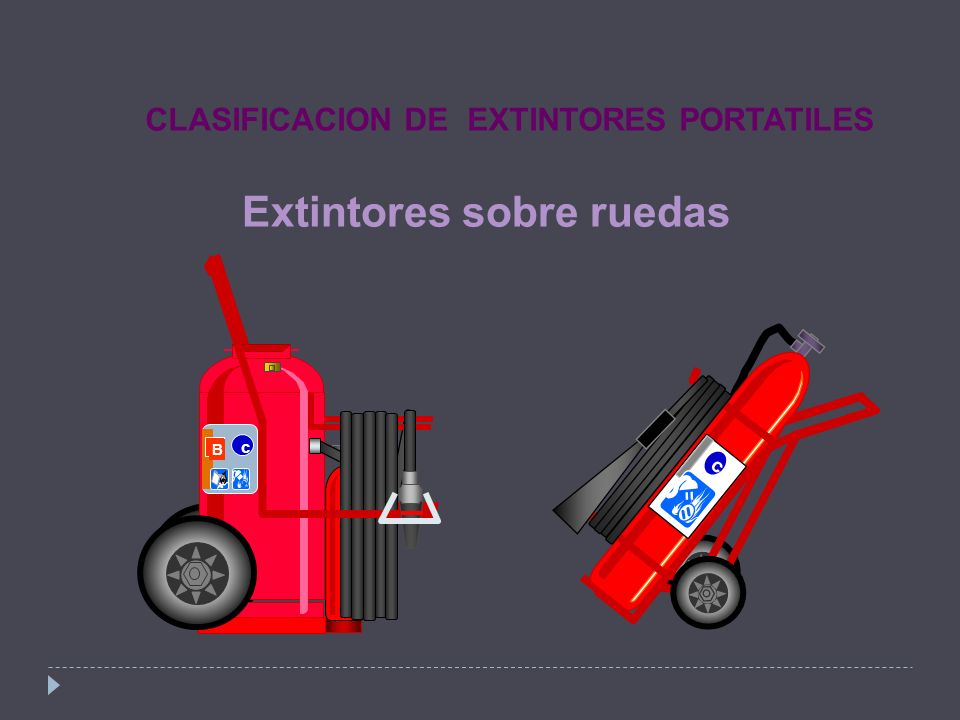

13 CLASIFICACION DE EXTINTORES PORTATILES Extintores sobre ruedas

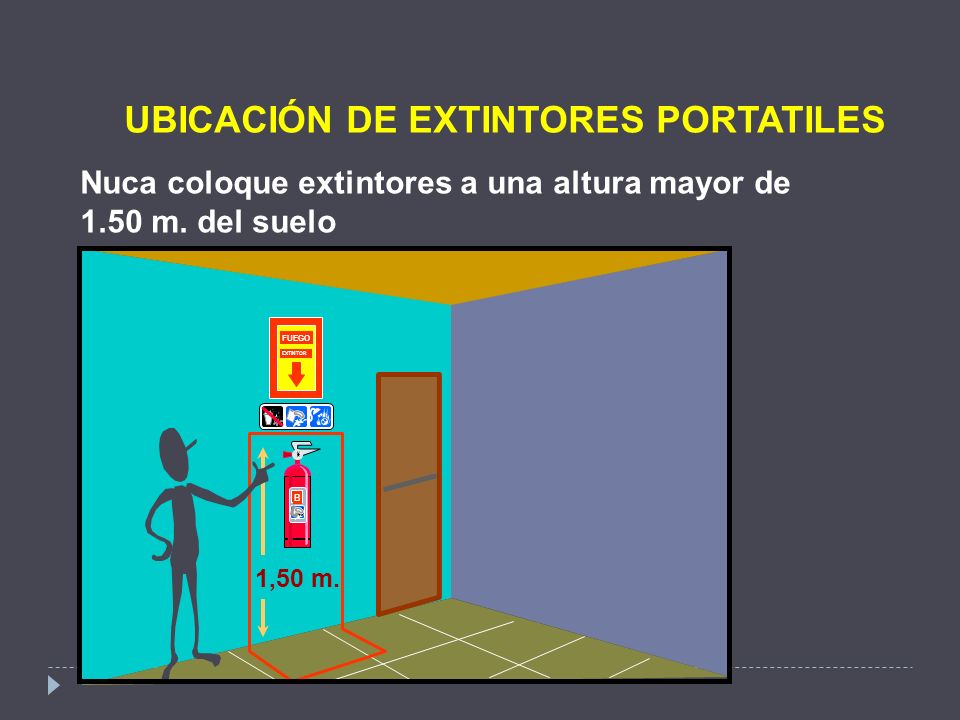

14 UBICACIÓN DE EXTINTORES PORTATILES
Nuca coloque extintores a una altura mayor de 1.50 m. del suelo Señalicelos, coloque avisos visibles donde están los los extintores FUEGO EXTINTOR B 1,50 m.

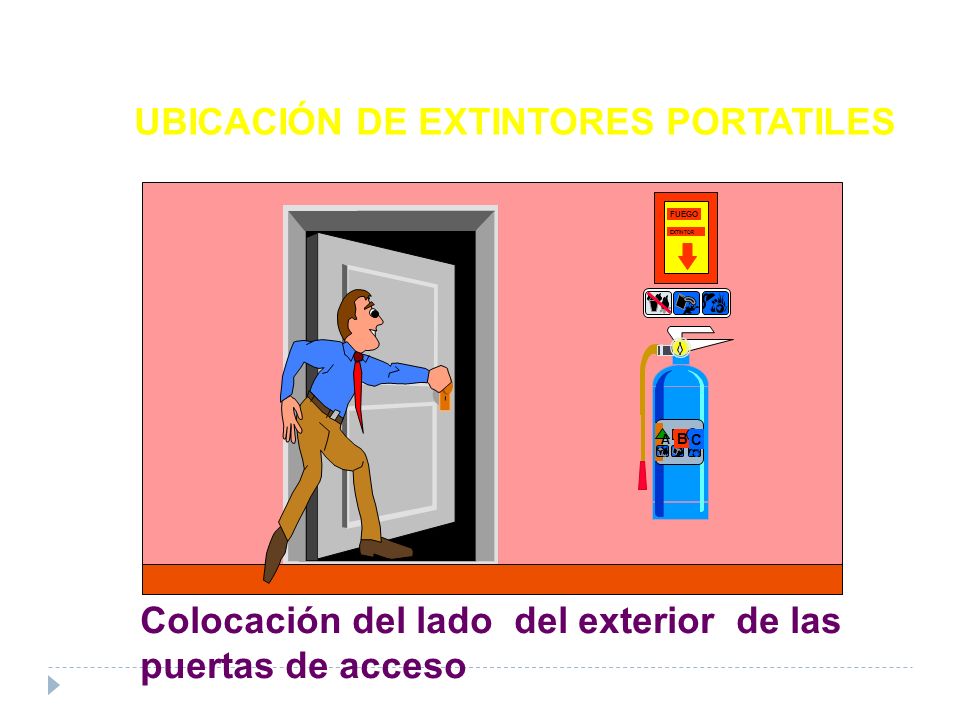

15 UBICACIÓN DE EXTINTORES PORTATILES
FUEGO EXTINTOR A B C Colocación del lado del exterior de las puertas de acceso

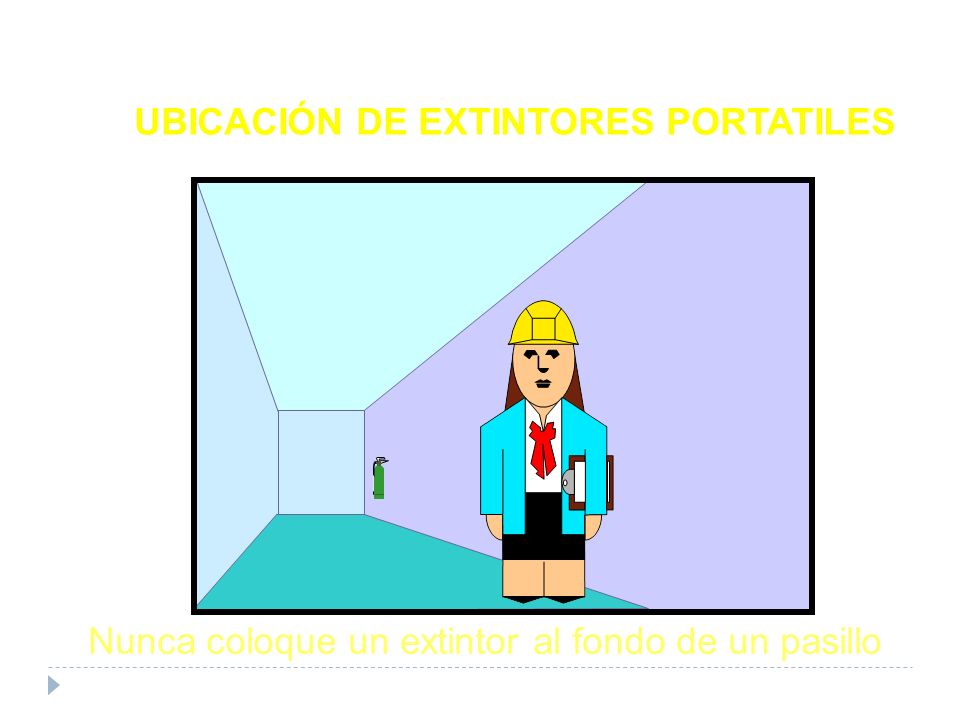

16 UBICACIÓN DE EXTINTORES PORTATILES
Nunca coloque un extintor al fondo de un pasillo

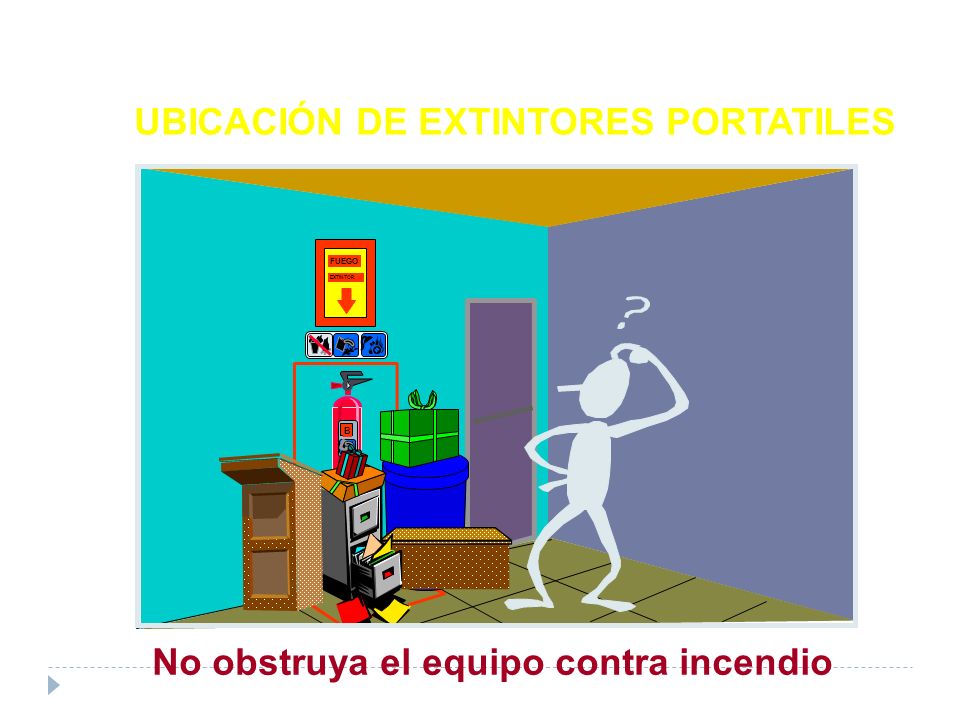

17 UBICACIÓN DE EXTINTORES PORTATILES
FUEGO EXTINTOR No obstruya el equipo contra incendio

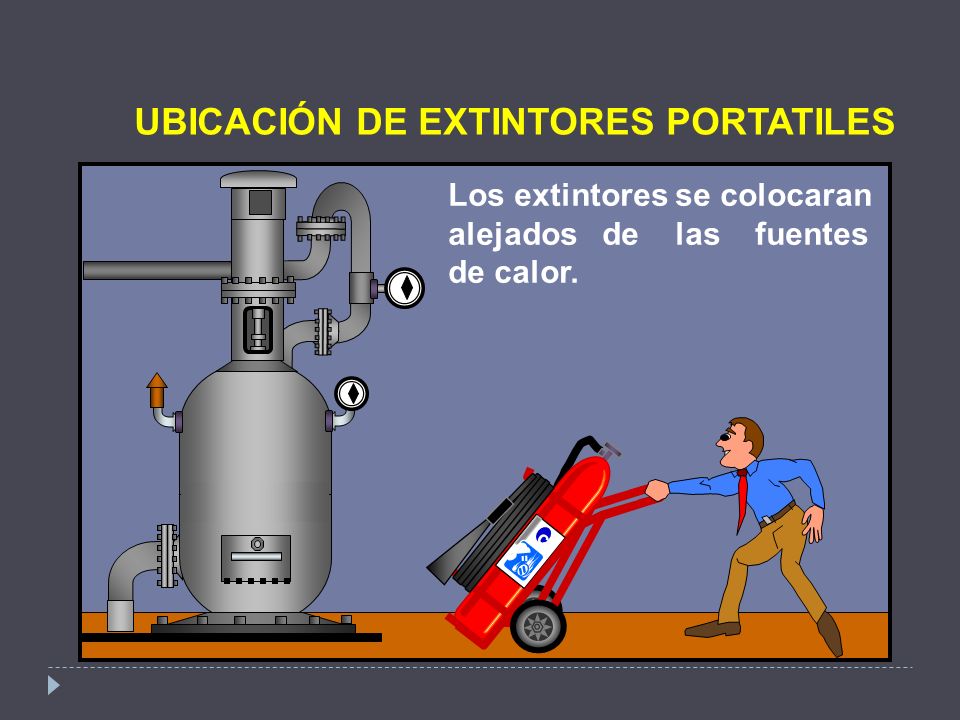

18 UBICACIÓN DE EXTINTORES PORTATILES
Los extintores se colocaran alejados de las fuentes de calor. c

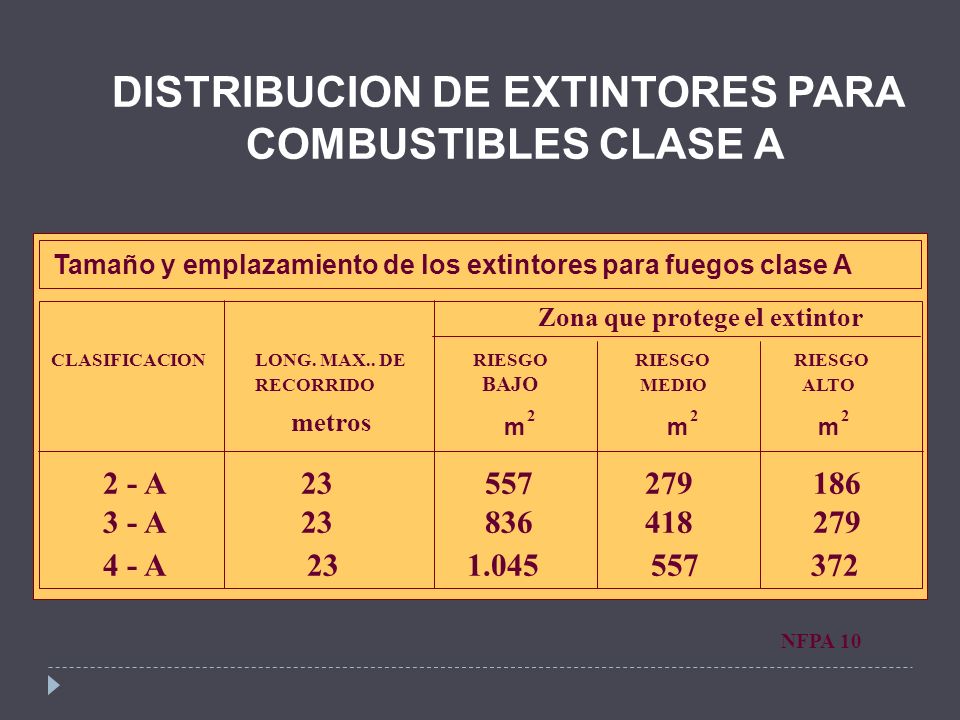

19 DISTRIBUCION DE EXTINTORES PARA
COMBUSTIBLES CLASE A Tamaño y emplazamiento de los extintores para fuegos clase A Zona que protege el extintor CLASIFICACION LONG. MAX.. DE RIESGO RIESGO RIESGO RECORRIDO BAJO MEDIO ALTO metros m 2 m 2 m 2 2 - A 3 - A 4 - A NFPA 10

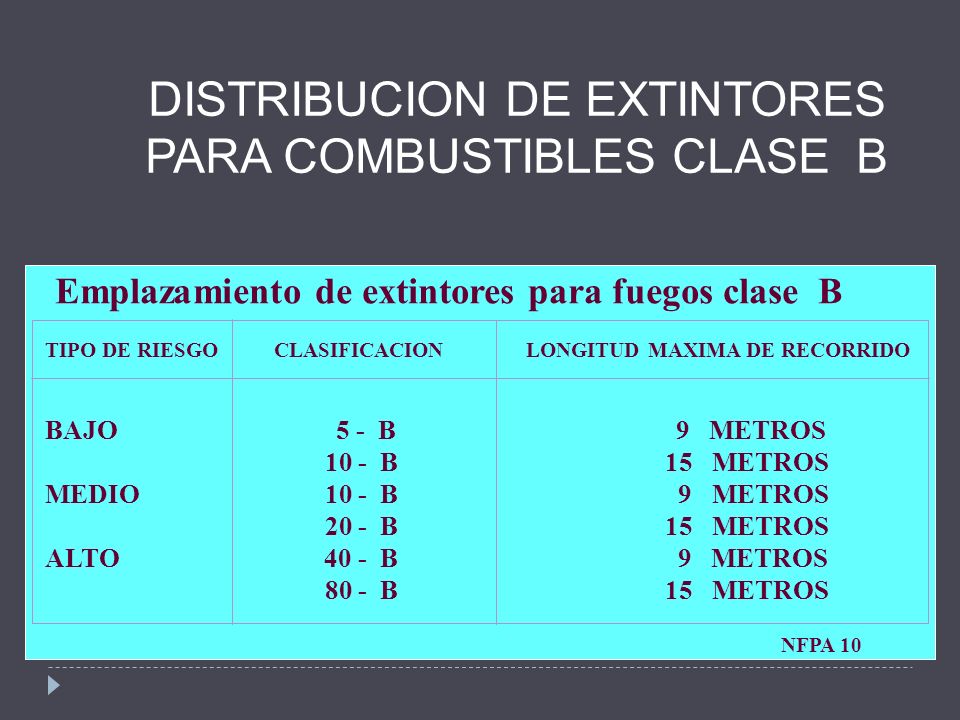

20 DISTRIBUCION DE EXTINTORES PARA COMBUSTIBLES CLASE B
Emplazamiento de extintores para fuegos clase B TIPO DE RIESGO CLASIFICACION LONGITUD MAXIMA DE RECORRIDO BAJO B METROS 10 - B METROS MEDIO B METROS 20 - B METROS ALTO B METROS 80 - B METROS NFPA 10

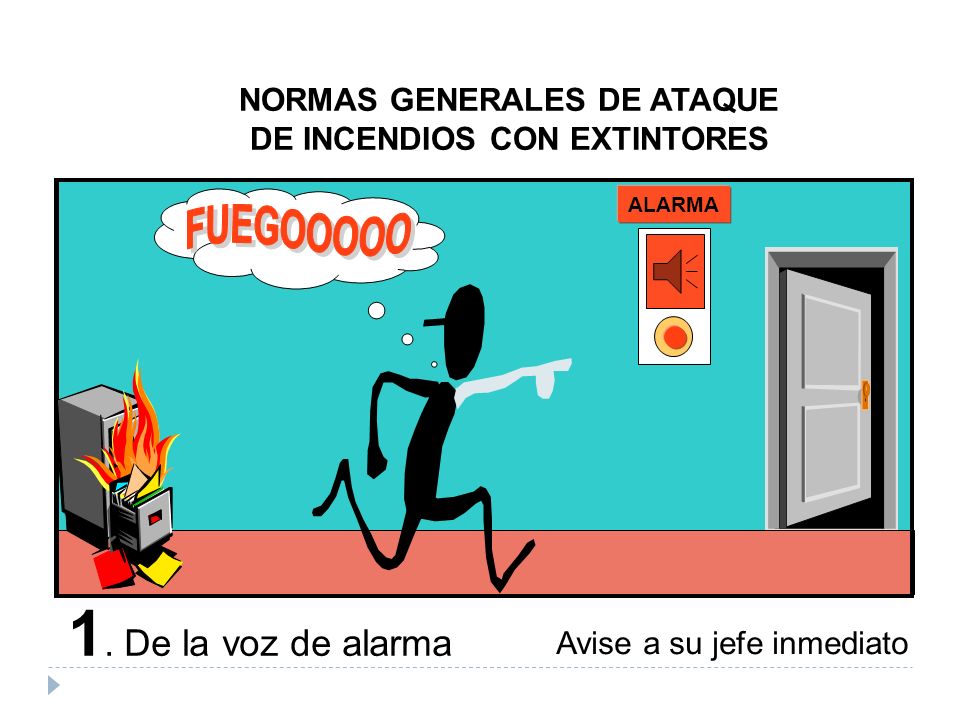

21 NORMAS GENERALES DE ATAQUE DE INCENDIOS CON EXTINTORES
FUEGOOOOO ALARMA 1. De la voz de alarma Avise a su jefe inmediato

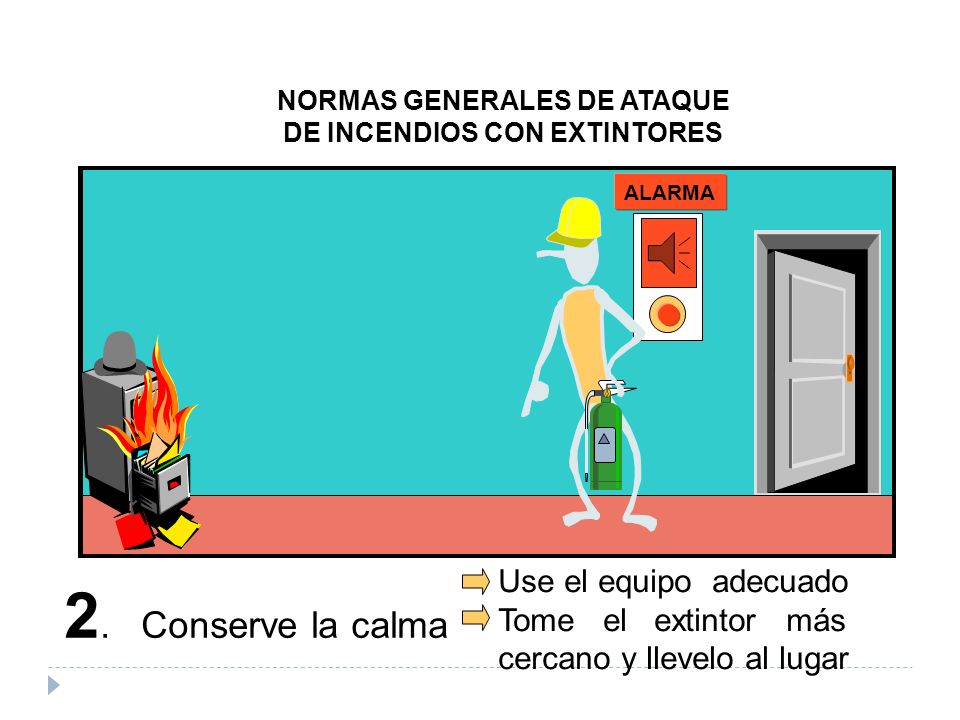

22 NORMAS GENERALES DE ATAQUE DE INCENDIOS CON EXTINTORES
ALARMA Use el equipo adecuado Tome el extintor más cercano y llevelo al lugar 2. Conserve la calma

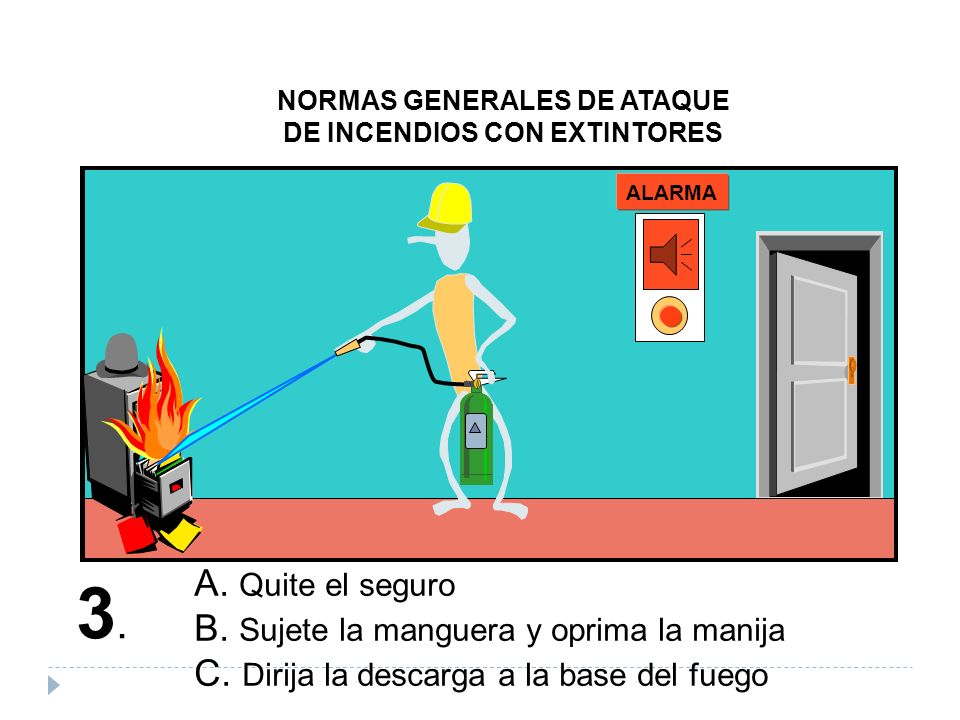

23 NORMAS GENERALES DE ATAQUE DE INCENDIOS CON EXTINTORES
ALARMA A. Quite el seguro B. Sujete la manguera y oprima la manija C. Dirija la descarga a la base del fuego 3.

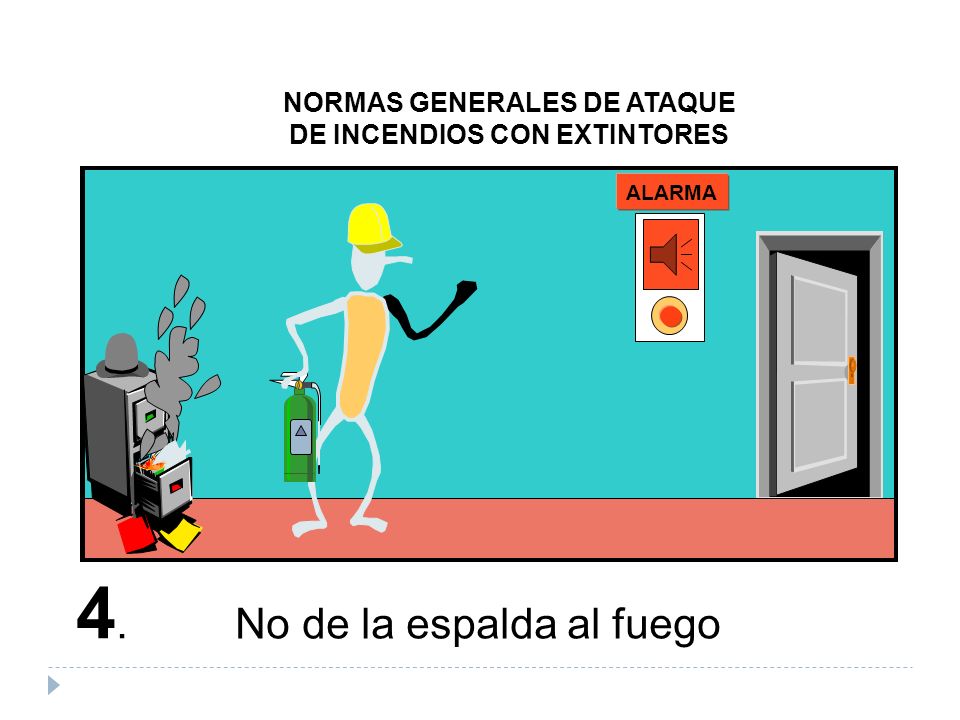

24 NORMAS GENERALES DE ATAQUE DE INCENDIOS CON EXTINTORES
ALARMA 4. No de la espalda al fuego

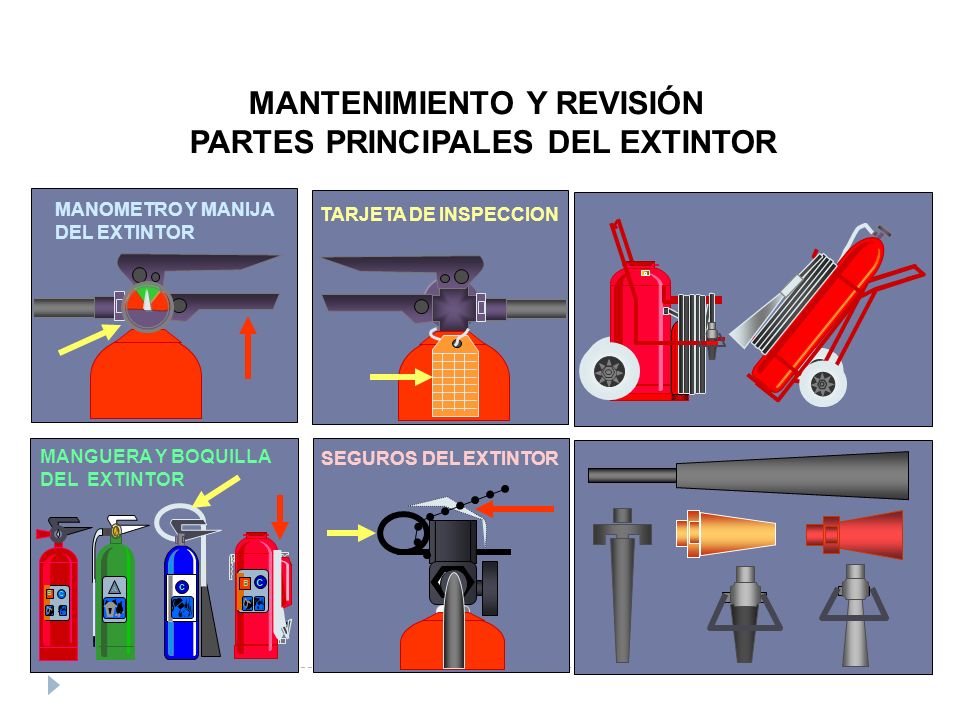

25 MANTENIMIENTO Y REVISIÓN PARTES PRINCIPALES DEL EXTINTOR
MANOMETRO Y MANIJA DEL EXTINTOR TARJETA DE INSPECCION MANGUERA Y BOQUILLA DEL EXTINTOR c B C A SEGUROS DEL EXTINTOR

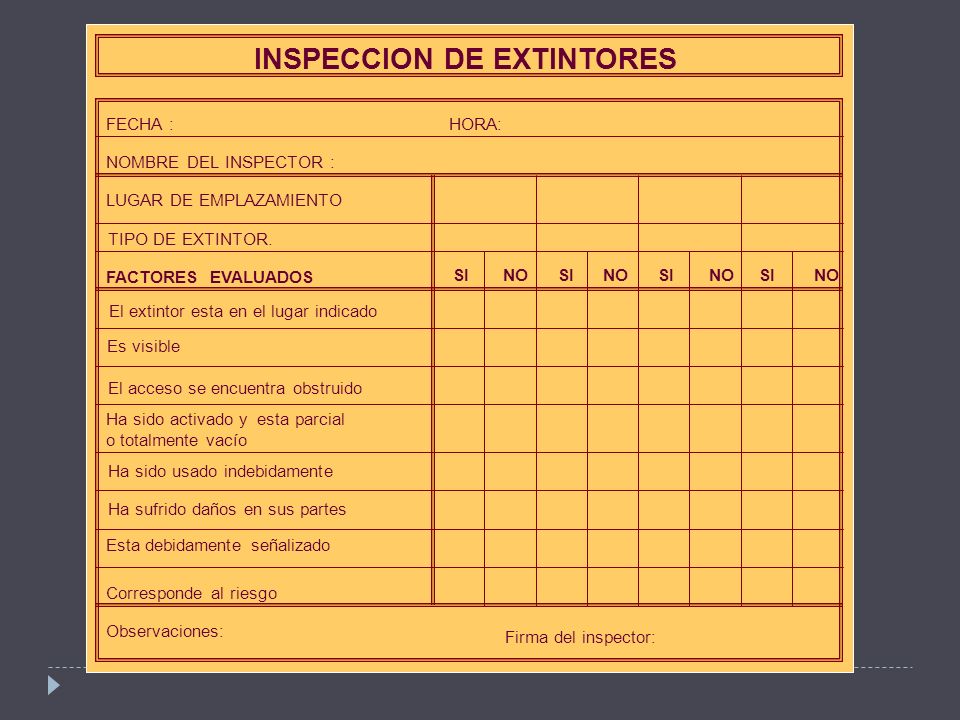

26 INSPECCION DE EXTINTORES
Esta debidamente señalizado El extintor esta en el lugar indicado Es visible El acceso se encuentra obstruido Ha sido activado y esta parcial o totalmente vacío Ha sido usado indebidamente Ha sufrido daños en sus partes SI NO SI NO SI NO SI NO LUGAR DE EMPLAZAMIENTO FACTORES EVALUADOS TIPO DE EXTINTOR. NOMBRE DEL INSPECTOR : FECHA : HORA: Corresponde al riesgo Observaciones: Firma del inspector: INSPECCION DE EXTINTORES

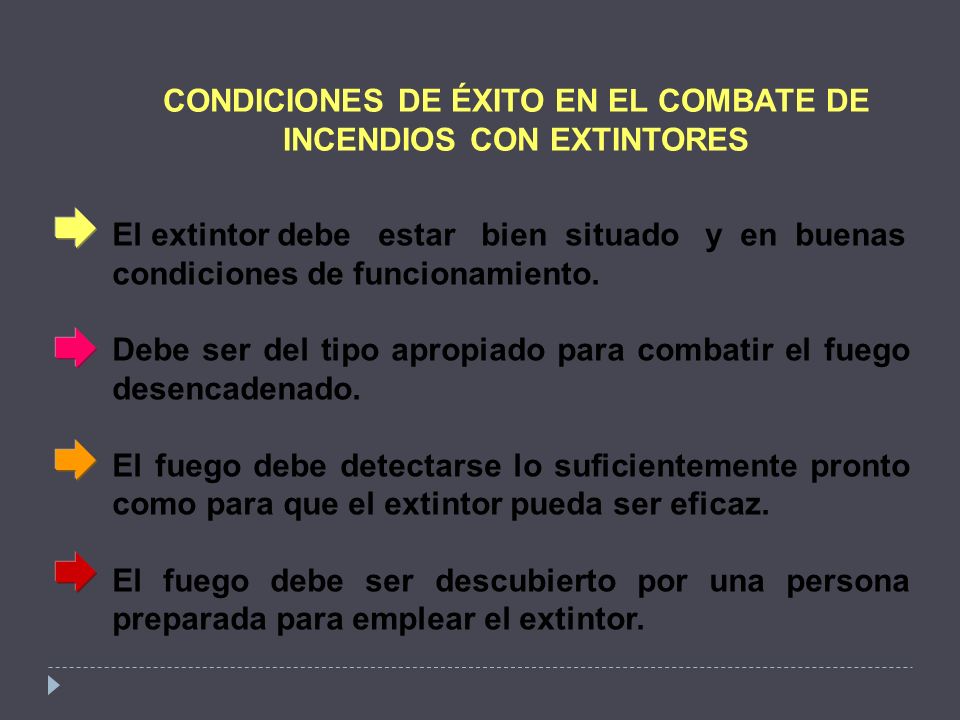

27 CONDICIONES DE ÉXITO EN EL COMBATE DE INCENDIOS CON EXTINTORES
El extintor debe estar bien situado y en buenas condiciones de funcionamiento. Debe ser del tipo apropiado para combatir el fuego desencadenado. El fuego debe detectarse lo suficientemente pronto como para que el extintor pueda ser eficaz. El fuego debe ser descubierto por una persona preparada para emplear el extintor.
