1 UNIDAD 1: GENERALIDADES
UNIVERSIDAD POLITÉCNICA DE EL SALVADOR FACULTAD DE INGENIERÍA Y ARQUITECTURA ESCUELA DE INGENIERÍA CIVIL HIDROLOGIA UNIDAD 1: GENERALIDADES ING. EDGAR ALFREDO GAVIDIA PAREDES

2 HIDROLOGIA GENERALIDADES - DEFINICIONES
Se entiende por Hidrología, a la ciencia que se dedica al estudio de la distribución espacial y temporal, y las propiedades del agua presente en la atmosfera y en la corteza terrestre. Esto incluye las precipitaciones, la escorrentía, la humedad del suelo, la evapotranspiración y el equilibrio de masas glaciares. ING. EDGAR ALFREDO GAVIDIA PAREDES

3 HIDROLOGIA GENERALIDADES - DEFINICIONES
Ciclo Hidrológico: Se puede definir como el proceso que describe la ubicación y el movimiento del agua en nuestro planeta. Es un proceso continuo en el que una partícula de agua evaporada por ejemplo del océano, vuelve a el después de pasar por las etapas de precipitación , escorrentía bien sea superficial o subterránea. El concepto de ciclo se basa en el permanente movimiento o transferencia de las masas de agua de un punto a otro, como entre sus diferentes estados.

4 HIDROLOGIA GENERALIDADES - DEFINICIONES
Fases del Ciclo Hidrológico: Las fases que componen el ciclo hidrológico son: Evaporación: el ciclo se inicia sobre todo en las grandes superficies liquidas (lagos, mares y, océanos) donde la radiación solar favorece que continuamente se forme el vapor de agua, el cual menos denso que el aire, asciende a capas mas altas de la atmosfera, donde enfría y se condensa formando las nubes. 4

5 HIDROLOGIA GENERALIDADES - DEFINICIONES
Fases del Ciclo Hidrológico: Precipitación: es cuando por condensación las partículas de agua que forman las nubes alcanzan un tamaño superior a 0,1 mm comenzando a formarse las gotas, gotas que caen por gravedad dando lugar a las precipitaciones (en forma de lluvia, granizo o nieve). 5

6 HIDROLOGIA GENERALIDADES - DEFINICIONES
Fases del Ciclo Hidrológico: Retención: pero no toda el agua que se precipita llega a alcanzar la superficie del terreno. Una parte de ella vuelve a evaporarse en su caída y otra parte es retenida llamándose “agua de intercepción”; por la vegetación, edificaciones, carreteras, etc., y luego se evapora. 6

7 HIDROLOGIA GENERALIDADES - DEFINICIONES
Fases del Ciclo Hidrológico: Escorrentía: se refiere al agua que circula y puede ser de dos tipos: Escorrentía Superficial: el agua circula sobre la superficie y se concentra en pequeños cursos de agua, que posteriormente se reúnen y convergen en lagos, ríos. Una parte de ellos se evaporara y otra se infiltrara en el suelo. Escorrentia Subterránea: El agua que desciende por gravedad - percolación y alcanza la zona saturada constituye la llamada “recarga subterránea”, la cual regresa a la atmosfera por evapotranspiración cuando el nivel saturado queda cercano a la superficie del suelo. 7

8 HIDROLOGIA GENERALIDADES-DEFINICIONES
Aguas Subterráneas: parte del agua de lluvia encuentra terrenos arenosos, que son permeables y se filtra hasta llegar a ser retenida por capas impermeables ordinariamente de arcilla. De esta manera se forman acuíferos o bolsas de agua en el subsuelo. De allí surgen manantiales, fuentes termales y, si se perforan, los pozos ordinarios y artesianos .

9 HIDROLOGIA GENERALIDADES - DEFINICIONES
Fases del Ciclo Hidrológico: Infiltración: una parte de la precipitación llega a penetrar la superficie del suelo (“infiltración”) a través de los espacios vacios o fisuras del suelo o de las rocas, rellenando de agua ese medio poroso. Evapotranspiración: en casi todas las formaciones geológicos hay una parte superficial cuyos espacios vacios se encuentran saturados o sobre saturados por lo que parte del agua es interceptada en la zona no saturada. En esta zona el agua se evapora y vuelve a la atmosfera en forma de vapor y otra parte se consume en la transpiración de las plantas. 9

10 HIDROLOGIA GENERALIDADES-DEFINICIONES
CICLO HIDROLOGICO Precipitación Infiltración Evaporación Mar o Rio Lago Nivel Freático Dirección del Movimiento del agua Escorrentía Roca

11 HIDROLOGIA GENERALIDADES
Importancia de la Hidrología: Hoy día la hidrología juega un papel muy importante en la planificación del uso de los Recursos Hidráulicos y se ha convertido en parte fundamental de los proyectos de Ingeniería. En todo caso el estudio hidrológico resulta fundamental para: El Diseño de obras hidráulicas: donde se trabajan con modelos matemáticos que representan el comportamiento de una cuenca; La operación optimizada del uso de los recursos hídricos en un sistema de obras hidráulicas; El conocimiento del comportamiento hidrológico de un rio, arroyo o lago para poder establecer áreas vulnerables a eventos meteorológicos intensos y extremos; Prever un correcto diseño de infraestructuras viales como carreteras, ferrocarriles, etc.

12 HIDROLOGIA GENERALIDADES
División de la Hidrología: según el análisis que se requiera se puede clasificar: Hidrología Cualitativa: Se hace mayor énfasis en destacar la descripción de los procesos, como por ejemplo en la determinación de las formas y causa que provocan la formación de un banco de arena en un rio; análisis de ocurrencia de condensaciones en determinados puntos; y transporte de material solido en cursos de agua.

13 HIDROLOGIA GENERALIDADES
División de la Hidrología: Hidrología Hidrométrica: Se centra en la medición de variables hidrológicas y primordialmente trabajo de campo, donde el uso adecuado de los instrumentos de medición, la selección de los locales (secciones de aforo) donde son efectuadas las mediciones y una correcta interpretación de los resultados es fundamental para la calidad de la información.

14 HIDROLOGIA GENERALIDADES
División de la Hidrología: Hidrología Cuantitativa: Se centra en el estudio de la distribución temporal de los recursos hídricos en una cuenca hidrográfica. Hidrología en Tiempo Real: es una rama relativamente nueva y surge con el auge de las redes telemétricas, sonde el uso de sensores en puntos estratégicos de una cuenca transmiten información (data) a una central de operaciones donde se analizan y procesan a fin de apoyar la toma de decisiones.

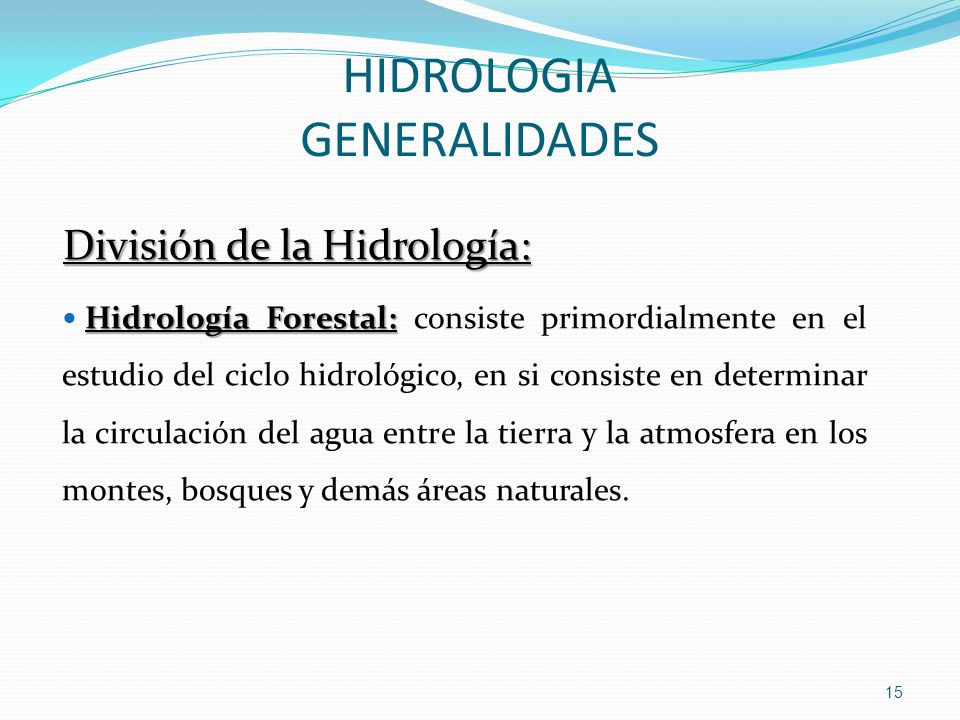

15 HIDROLOGIA GENERALIDADES
División de la Hidrología: Hidrología Forestal: consiste primordialmente en el estudio del ciclo hidrológico, en si consiste en determinar la circulación del agua entre la tierra y la atmosfera en los montes, bosques y demás áreas naturales.

16 HIDROLOGIA GENERALIDADES- OBRAS HIDRAULICAS
En Hidrología, una de sus ramas se encarga de estudiar lo que se denomina caudal, en general en Geografía Física se le denomina al volumen de agua que circula por el cauce de un rio en un lugar y tiempo determinados. Se refiere fundamentalmente al Volumen Hidráulico de la escorrentía de una Cuenca Hidrográfica concentrada en el rio principal de la misma. Suele medirse en m3/seg y ello puede ser usado para planificar los recursos hidrológicos y su uso a través de embalses y obra de canalización.

17 HIDROLOGIA GENERALIDADES- OBRAS HIDRAULICAS
¿Qué es una Represa? En Ingeniería se denomina presa o represa a una barrera producto de un estudio hidrológico previo, fabricada bien sea con piedra, concreto o materiales sueltos, que se construye habitualmente en una cerrada o desfiladero sobre un rio o arroyo.

18 HIDROLOGIA GENERALIDADES- OBRAS HIDRAULICAS
¿Cuál es la finalidad de una Represa? Tiene por finalidad de embalsar agua en el cauce fluvial para su posterior aprovechamiento bien sea en abastecimiento o regadío, para elevar su nivel con el objetivo de derivarla a canalizaciones de riego, para laminación de avenidas (evitar inundaciones aguas debajo de la presa) o para la producción de energía mecánica al accionar la fuerza del agua un elemento móvil. Esta energía puede aprovecharse directamente como se hacia antes en los antiguos molino, e indirectamente para producir energía eléctrica.

19 HIDROLOGIA GENERALIDADES- OBRAS HIDRAULICAS
¿Cuáles son los tipos de Presa o Represa? Los diferentes tipos de presas responden a las diversas posibilidades de cumplir la doble exigencia de resistir el empuje del agua y evacuarla cuando sea preciso, en cada caso, las características del terreno y los usos que se le quiera dar al agua, condicionan la elección del tipo de presa mas adecuado.

20 HIDROLOGIA GENERALIDADES- OBRAS HIDRAULICAS
Dependiendo del material se pueden clasificar en: De concreto (Convencional o compactado con rodillo) De mampostería De materiales sueltos (de escollera, de núcleo de arcilla, con pantalla asfáltica, con pantalla de concreto, homogénea)

21 HIDROLOGIA GENERALIDADES- OBRAS HIDRAULICAS
¿Qué se entiende por Canal? En Ingeniería se entiende por CANAL a una construcción destinada al transporte de fluidos – generalmente utilizada para agua – y que a diferencia de las tuberías, es abierta a la atmosfera.
