1 INSTALACIÓN CONTRA INCENDIOS Anteproyecto en Ingeniería Mecánica

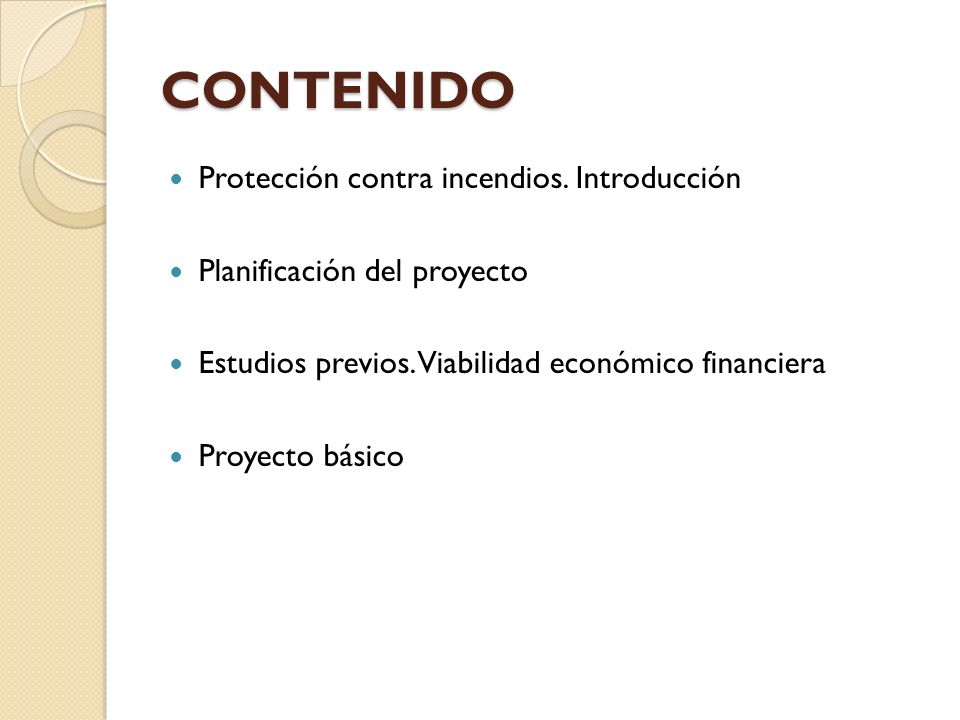

2 CONTENIDO Protección contra incendios. Introducción Planificación del proyecto Estudios previos. Viabilidad económico financiera Proyecto básico

3 PROTECCIÓN CONTRA INCENDIOS INTRODUCCIÓN

4 Objetivo de la instalación Definición: Conjunto de medidas que se disponen en los edificios para protegerlos contra la acción del fuego. Fines: ◦ Salvar vidas humanas ◦ Disminuir la probabilidad de aparición y desarrollo del incendio. ◦ Minimizar las pérdidas económicas ◦ Conseguir reanudar la actividad del edificio en el plazo de tiempo más corto posible. NORMATIVA: vidas humanasCOMPAÑÍA DE SEGUROS: pérdidas económicas CTE: “Reducir a límites aceptables el riesgo de que los usuarios de un edificio sufran daños derivados de un incendio de origen accidental, como consecuencia de las características de su proyecto, construcción, uso y mantenimiento.”

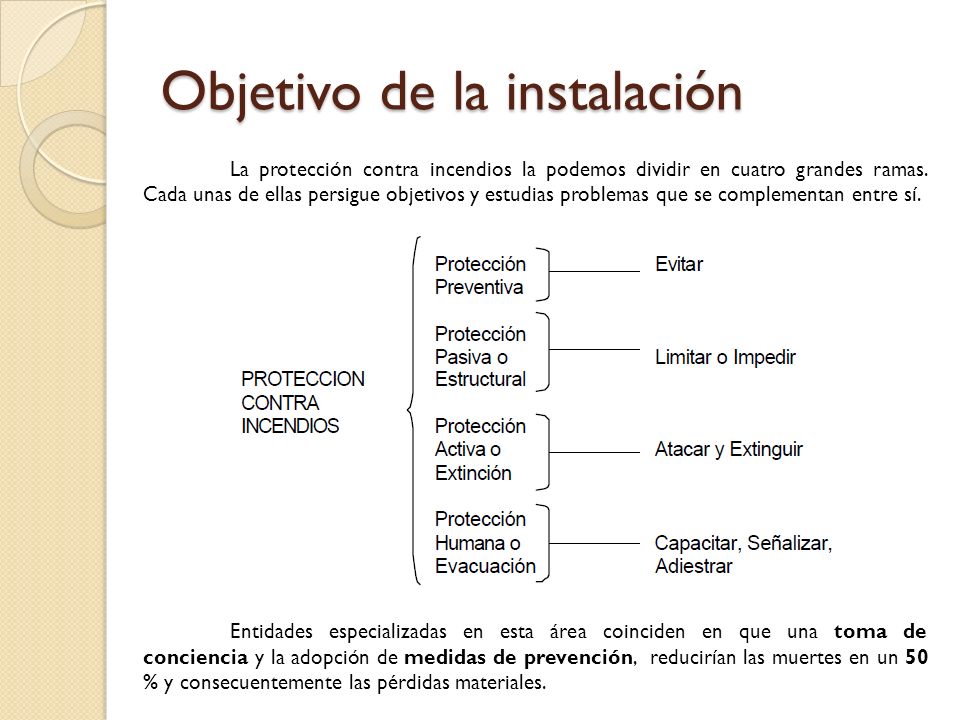

5 Objetivo de la instalación La protección contra incendios la podemos dividir en cuatro grandes ramas. Cada unas de ellas persigue objetivos y estudias problemas que se complementan entre sí. Entidades especializadas en esta área coinciden en que una toma de conciencia y la adopción de medidas de prevención, reducirían las muertes en un 50 % y consecuentemente las pérdidas materiales.

6 Objetivo de la instalación PROTECCIÓN PASIVA O ESTRUCTURAL Permite que en caso de incendio, quede asegurada la evacuación de las personas ya que queda garantizada la integridad estructural del edificio. PROTECCIÓN PASIVA Evita la gestión de incendios, y se ocupa del estudio y confección de normas y reglamentos y de su divulgación a la industria y a la sociedad. Se ocupa principalmente de las instalaciones, del uso de sustancias inflamables y de reacción de los materiales al fuego.

7 Objetivo de la instalación PROTECCIÓN ACTIVA O EXTINCIÓN Destinada a facilitar las tareas de extinción. Presenta dos aspectos: - Público. Bomberos y su equipamiento. - Privado. Instalaciones PCI PROTECCIÓN HUMANA O EVACUACIÓN Sus funciones son: - CAPACITAR: haciendo saber la gravedad de un incendio, sus peligros y los pasos a seguir en caso de que ocurra. - SEÑALIZAR. Mostrando rutas de escape y las que no lo son. - ADIESTRAMIENTO. Organizando simulacros.

8 PLANIFICACIÓN

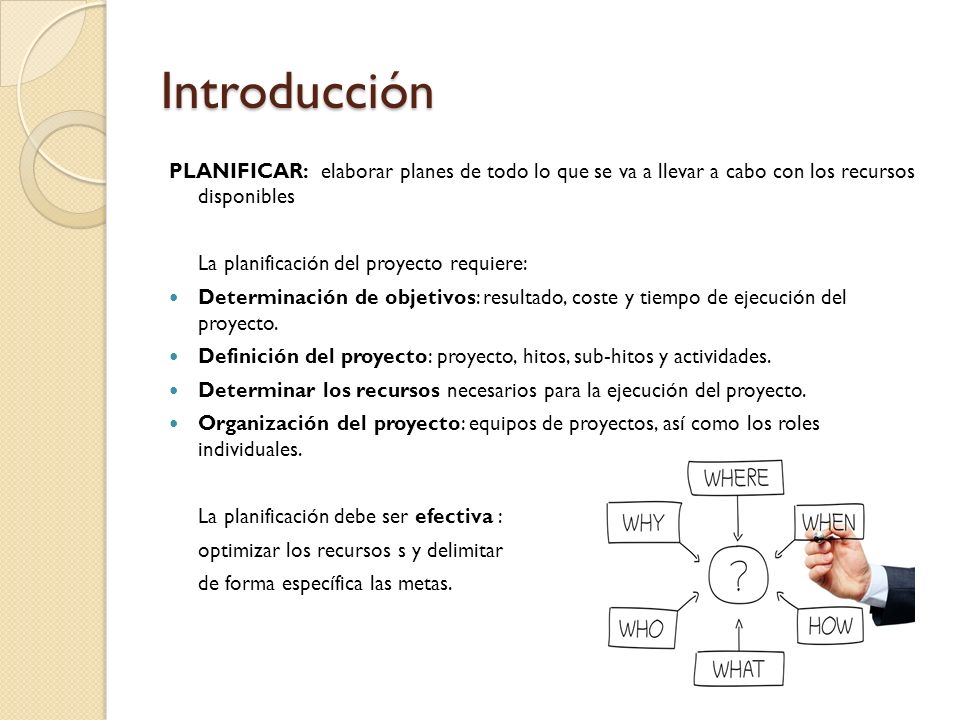

9 Introducción PLANIFICAR: elaborar planes de todo lo que se va a llevar a cabo con los recursos disponibles La planificación del proyecto requiere: Determinación de objetivos: resultado, coste y tiempo de ejecución del proyecto. Definición del proyecto: proyecto, hitos, sub-hitos y actividades. Determinar los recursos necesarios para la ejecución del proyecto. Organización del proyecto: equipos de proyectos, así como los roles individuales. La planificación debe ser efectiva : optimizar los recursos s y delimitar de forma específica las metas.

10 Objetivos Objetivos académicos: -Superar la asignatura de Anteproyecto en Ingeniería Mecánica" con un resultado positivo al finalizar la misma. -Lograr todas las competencias incluidas en el plan docente de la asignatura mencionada. Objetivos de grupo: -Coordinar el grupo para llevar a cabo de forma correcta y eficiente la realización del proyecto. -Saber dar opiniones personales dentro de una puesta en común de ideas. Objetivos individuales: -Llevar a cabo las tareas individuales de forma autónoma -Obtener las habilidades necesarias para trabajar en equipos de trabajo profesional. -Obtener conocimientos respecto a la elaboración de proyectos.

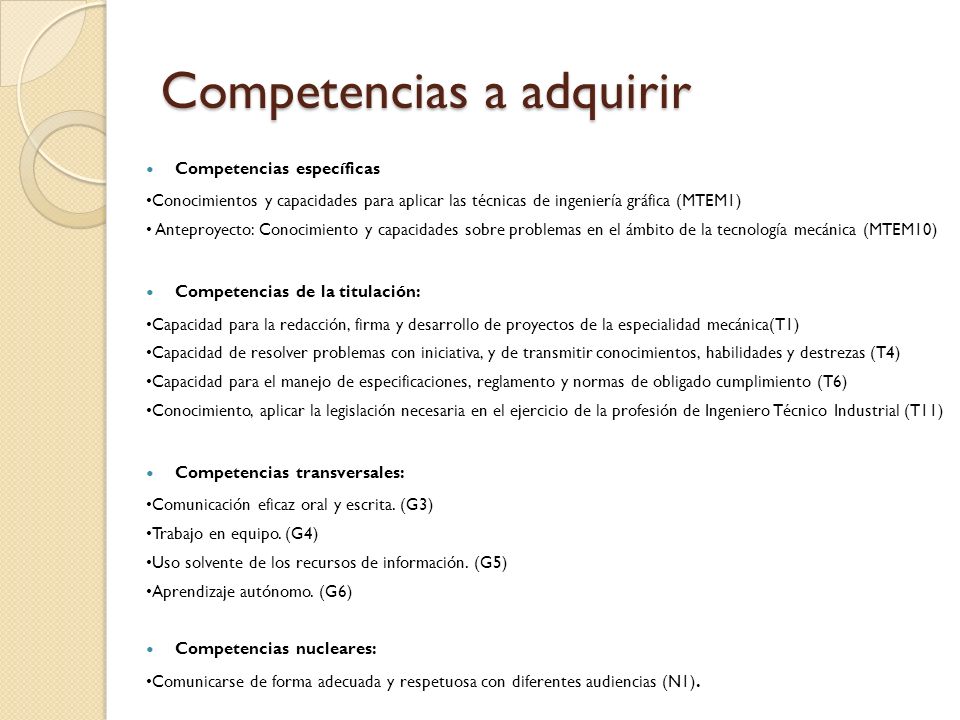

11 Competencias a adquirir Competencias específicas Conocimientos y capacidades para aplicar las técnicas de ingeniería gráfica (MTEM1) Anteproyecto: Conocimiento y capacidades sobre problemas en el ámbito de la tecnología mecánica (MTEM10) Competencias de la titulación: Capacidad para la redacción, firma y desarrollo de proyectos de la especialidad mecánica(T1) Capacidad de resolver problemas con iniciativa, y de transmitir conocimientos, habilidades y destrezas (T4) Capacidad para el manejo de especificaciones, reglamento y normas de obligado cumplimiento (T6) Conocimiento, aplicar la legislación necesaria en el ejercicio de la profesión de Ingeniero Técnico Industrial (T11) Competencias transversales: Comunicación eficaz oral y escrita. (G3) Trabajo en equipo. (G4) Uso solvente de los recursos de información. (G5) Aprendizaje autónomo. (G6) Competencias nucleares: Comunicarse de forma adecuada y respetuosa con diferentes audiencias (N1).

12 Recursos del proyecto Libros y documentos de consulta. Relacionados con la gestión, con los de conocimiento técnicos y con los de aspectos económicos. Revistas especializadas. Entrevistas y asesoramiento. Consulta a profesionales de la gestión, de instalaciones y de la economía. Fuentes de internet. Búsqueda de contenidos en la web y del “Campus Vitual” Recursos multimedia Software: Cype, Autocad, Microsoft Office, Gantt Project

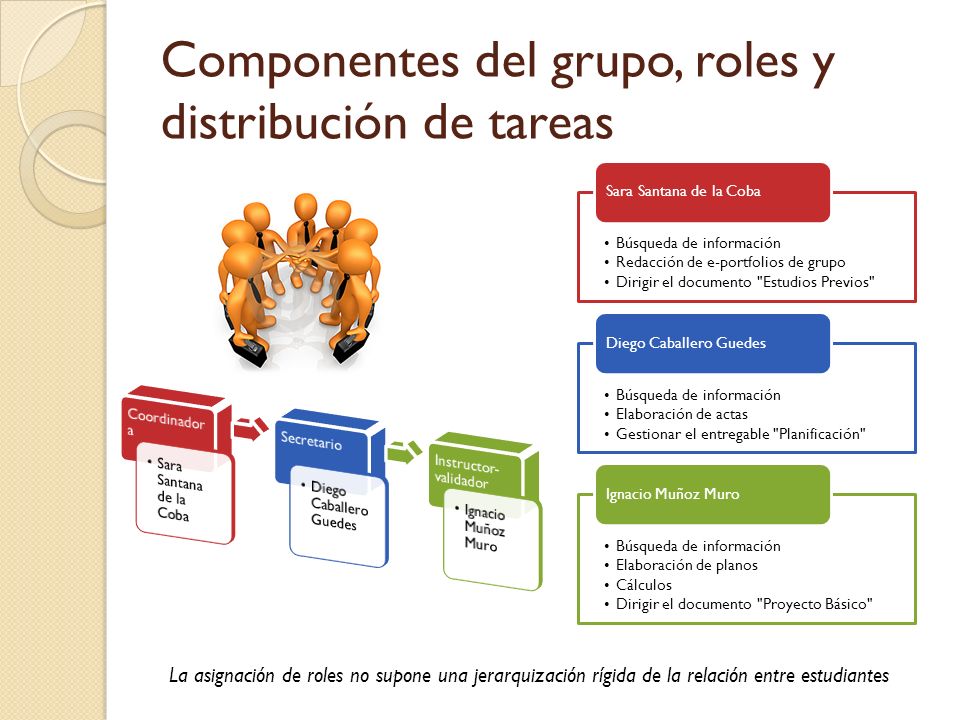

13 Componentes del grupo, roles y distribución de tareas La asignación de roles no supone una jerarquización rígida de la relación entre estudiantes Búsqueda de información Redacción de e-portfolios de grupo Dirigir el documento "Estudios Previos" Sara Santana de la Coba Búsqueda de información Elaboración de actas Gestionar el entregable "Planificación" Diego Caballero Guedes Búsqueda de información Elaboración de planos Cálculos Dirigir el documento "Proyecto Básico" Ignacio Muñoz Muro

14 Planes de sesiones de grupo Se establecen una serie de reuniones o sesiones en las que de forma presencial se controla el progreso tanto individual como del equipo. Dichas reuniones serán todos los lunes no festivos a las 12:00 h, en la sala de ordenadores del EIIC.

15 Métodos de comunicación Comunicación interna: Los integrantes del grupo se comunicarán: ◦ presencialmente (cara a cara), ◦ mediante e-mail; dado que cada uno posee ya una cuenta gmail, ◦ carpeta compartida a través de la plataforma “google drive”, ◦ llamadas telefónicas y mensajes de texto. Comunicación externa (con el profesor). Se emplearán: ◦ Vías telemática como son “Campus Virtual”, correo electrónico universitario y posibles redes sociales propuestas; ◦ Tutorías concertadas. ◦ Con otros grupos: Sociedad Tecnología.

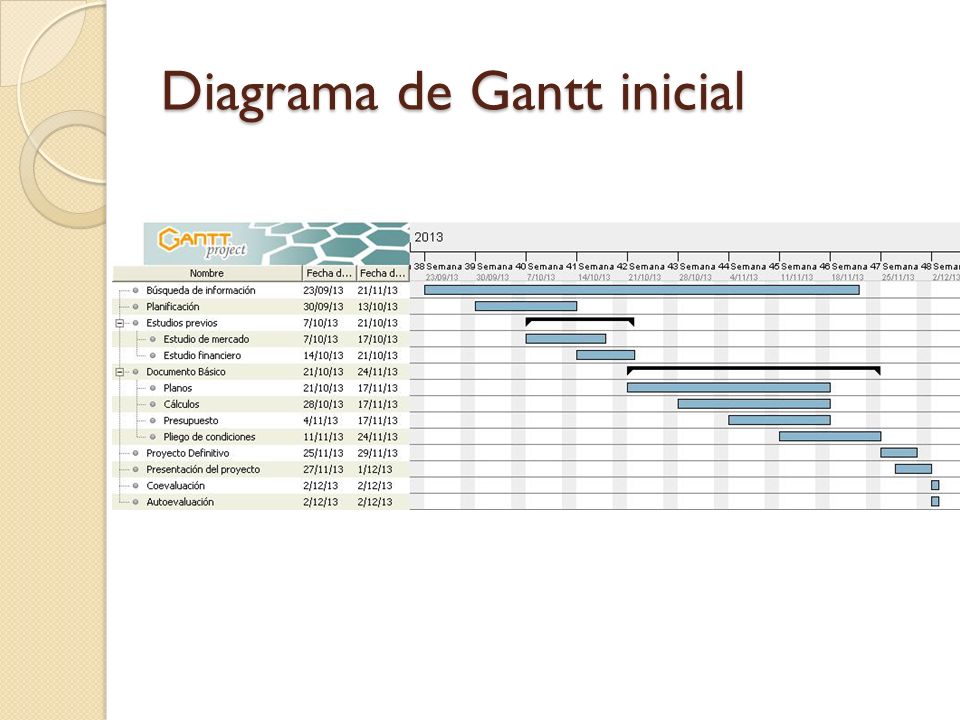

16 Diagrama de Gantt inicial

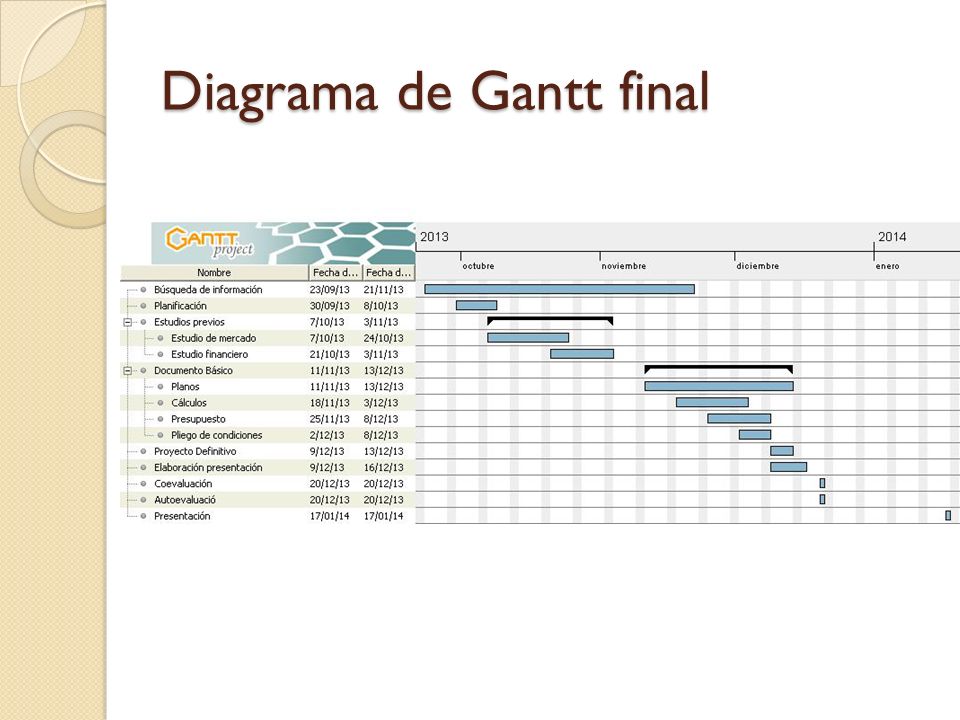

17 Diagrama de Gantt final

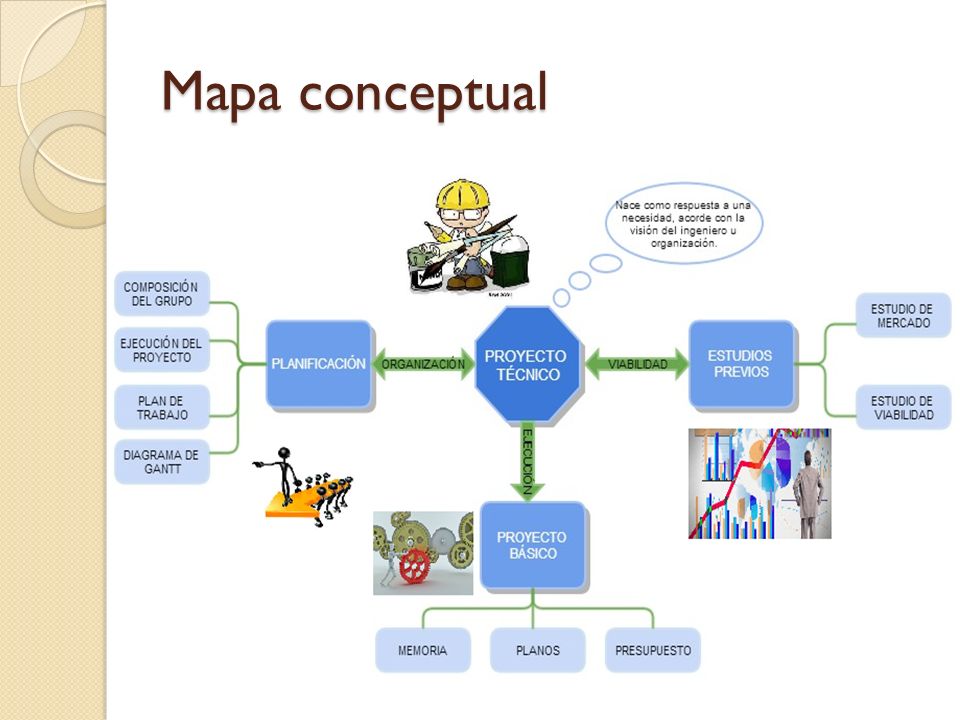

18 Mapa conceptual

19 ESTUDIOS PREVIOS VIABILIDAD ECONÓMICA FINANCIERA

20 Descripción del proyecto Empresa especializada en la realización de proyectos de instalaciones de protección contra incendios

21 Situación del mercado Mercado Instacan S.L.

22 Clientes potenciales Empresas encargadas de realizar proyectos de nueva construcción. Empresas encargadas de realizar proyectos de reforma/renovación. Organizaciones que requieran proyecto único de instalaciones de protección contra incendios

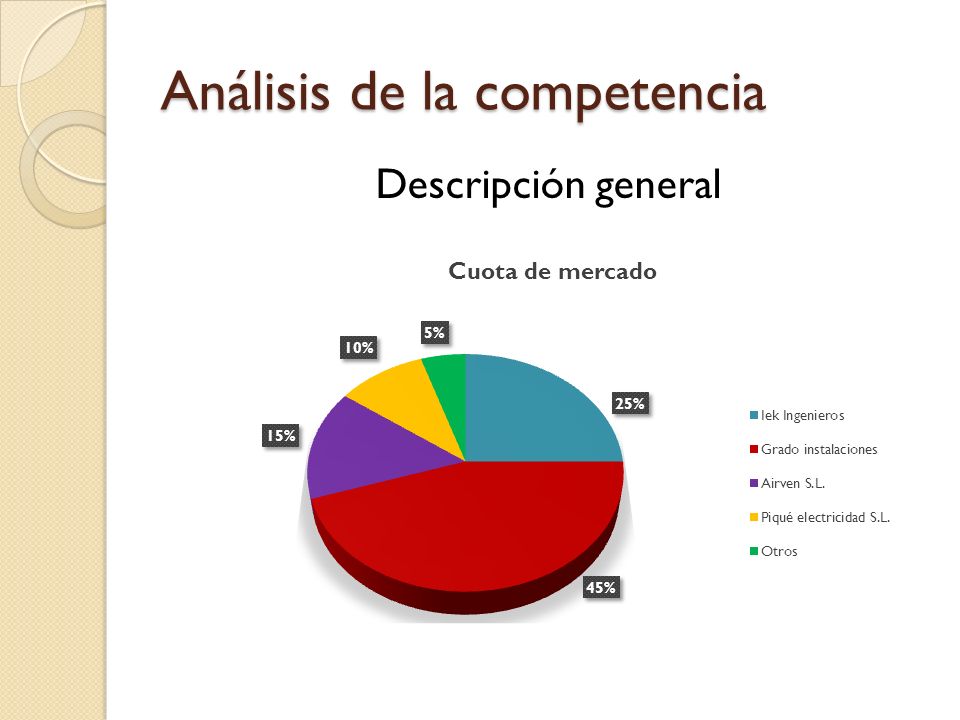

23 Análisis de la competencia Descripción general

24 Análisis de la competencia Diferenciación de la competencia Atención al cliente Plazos de entrega Eficacia y profesionalidad Innovaciones

25 Análisis de la competencia Reacción de la competencia

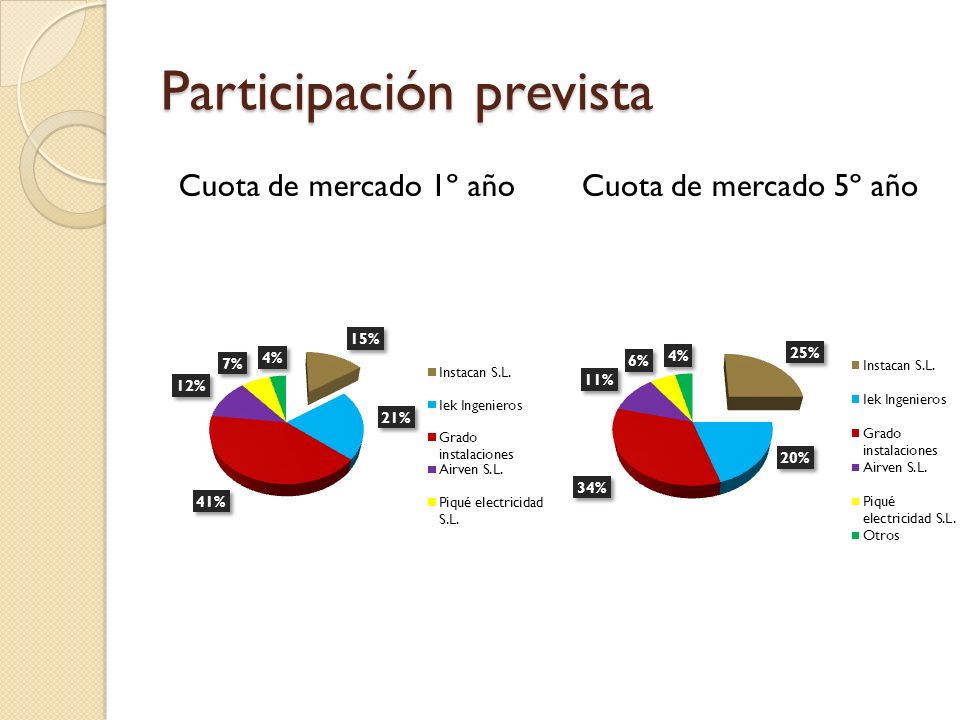

26 Participación prevista Cuota de mercado 1º añoCuota de mercado 5º año

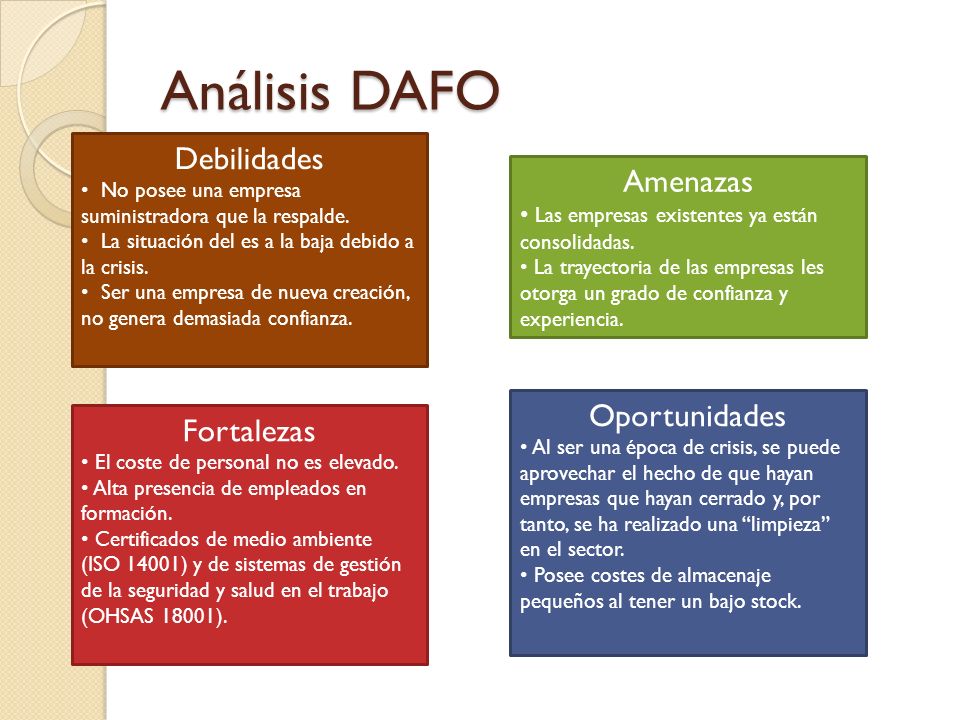

27 Análisis DAFO Debilidades No posee una empresa suministradora que la respalde. La situación del es a la baja debido a la crisis. Ser una empresa de nueva creación, no genera demasiada confianza. Amenazas Las empresas existentes ya están consolidadas. La trayectoria de las empresas les otorga un grado de confianza y experiencia. Fortalezas El coste de personal no es elevado. Alta presencia de empleados en formación. Certificados de medio ambiente (ISO 14001) y de sistemas de gestión de la seguridad y salud en el trabajo (OHSAS 18001). Oportunidades Al ser una época de crisis, se puede aprovechar el hecho de que hayan empresas que hayan cerrado y, por tanto, se ha realizado una “limpieza” en el sector. Posee costes de almacenaje pequeños al tener un bajo stock.

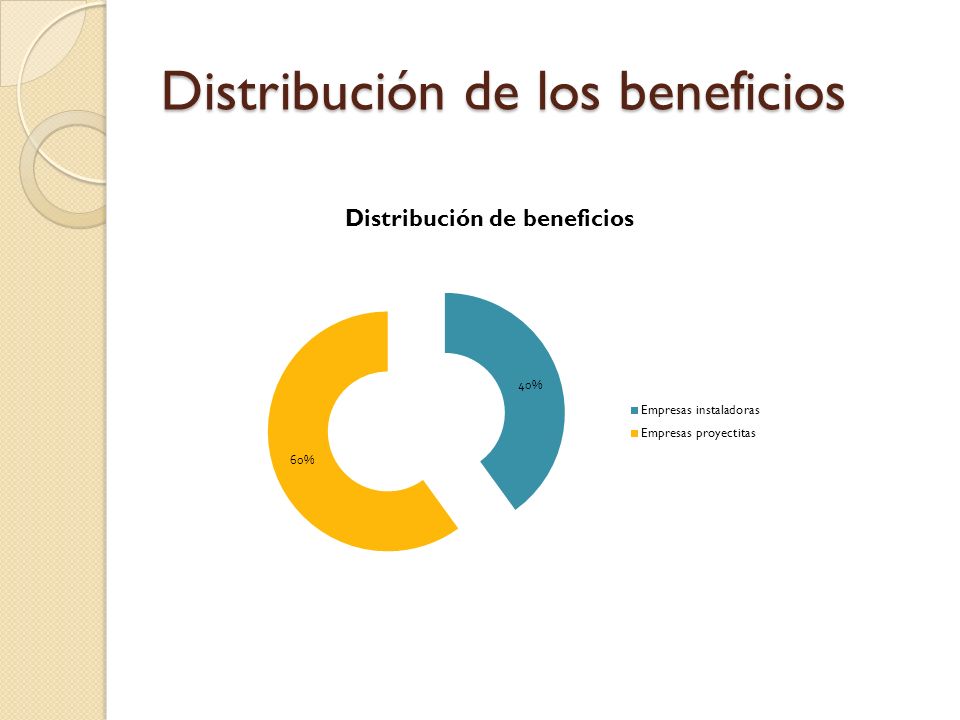

28 Distribución de los beneficios

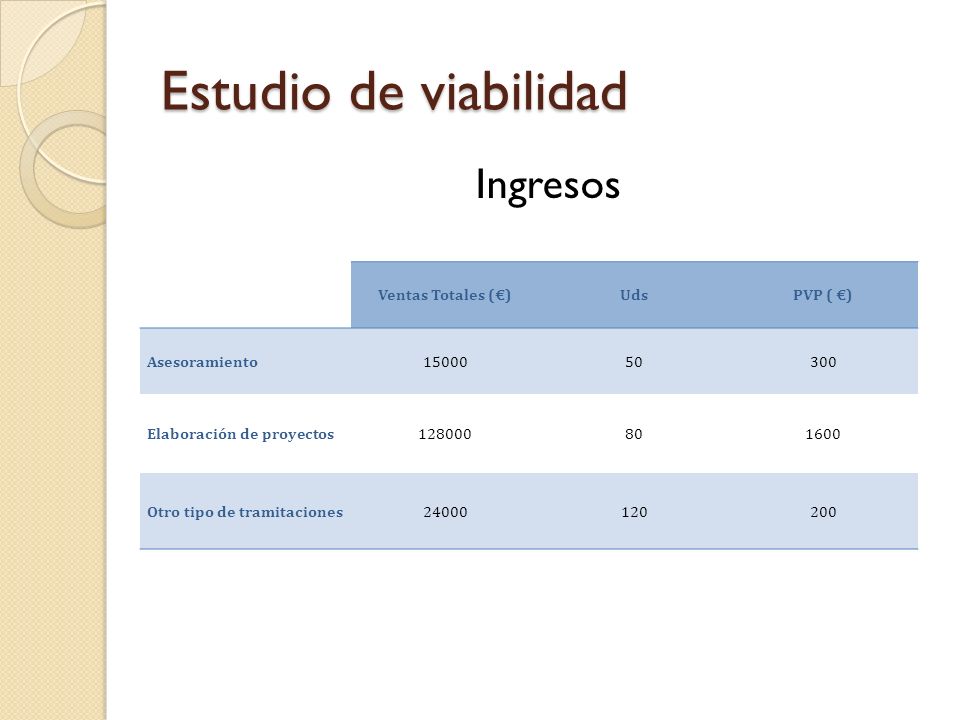

29 Estudio de viabilidad Ingresos Ventas Totales (€)UdsPVP ( €) Asesoramiento1500050300 Elaboración de proyectos128000801600 Otro tipo de tramitaciones24000120200

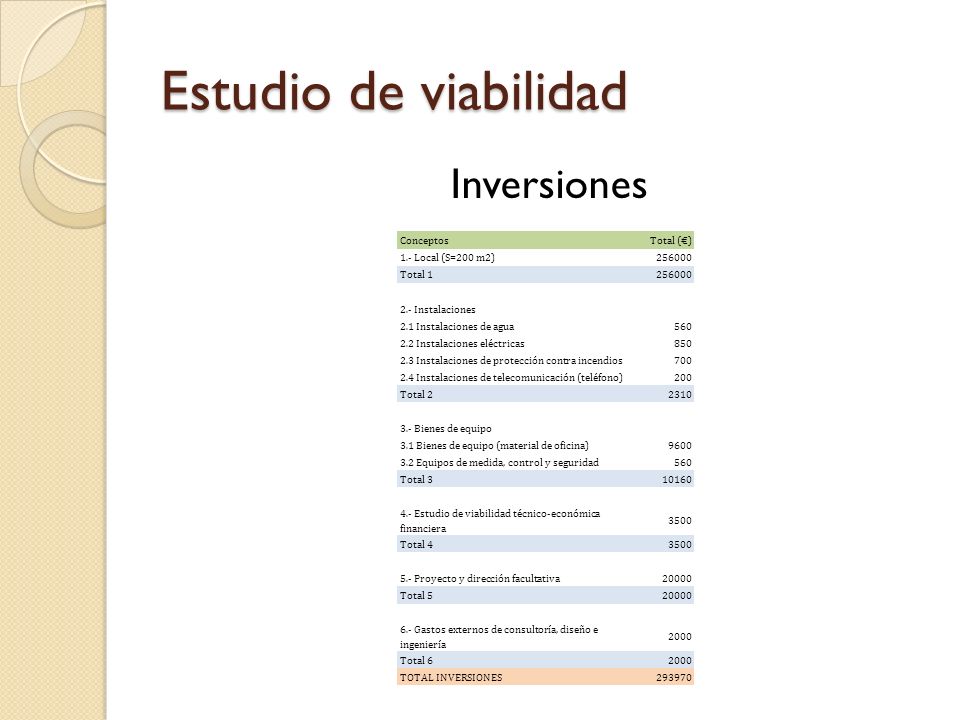

30 Estudio de viabilidad Inversiones ConceptosTotal (€) 1.- Local (S=200 m2)256000 Total 1256000 2.- Instalaciones 2.1 Instalaciones de agua560 2.2 Instalaciones eléctricas850 2.3 Instalaciones de protección contra incendios700 2.4 Instalaciones de telecomunicación (teléfono)200 Total 22310 3.- Bienes de equipo 3.1 Bienes de equipo (material de oficina)9600 3.2 Equipos de medida, control y seguridad560 Total 310160 4.- Estudio de viabilidad técnico-económica financiera 3500 Total 43500 5.- Proyecto y dirección facultativa20000 Total 520000 6.- Gastos externos de consultoría, diseño e ingeniería 2000 Total 62000 TOTAL INVERSIONES293970

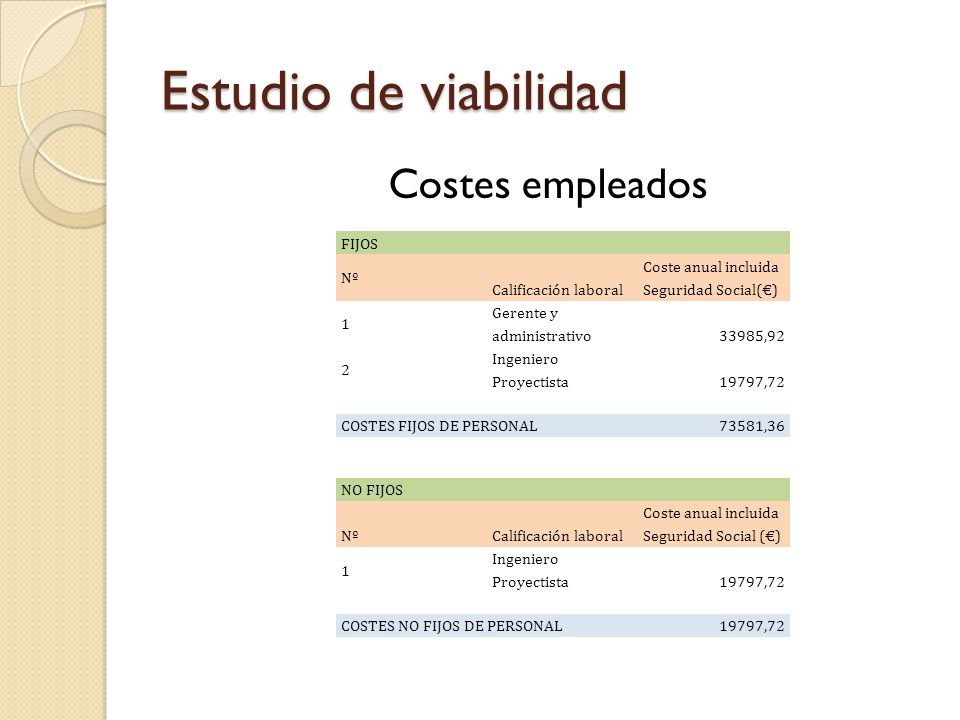

31 Estudio de viabilidad Costes empleados FIJOS Nº Calificación laboral Coste anual incluida Seguridad Social(€) 1 Gerente y administrativo33985,92 2 Ingeniero Proyectista19797,72 COSTES FIJOS DE PERSONAL73581,36 NO FIJOS NºCalificación laboral Coste anual incluida Seguridad Social (€) 1 Ingeniero Proyectista19797,72 COSTES NO FIJOS DE PERSONAL19797,72

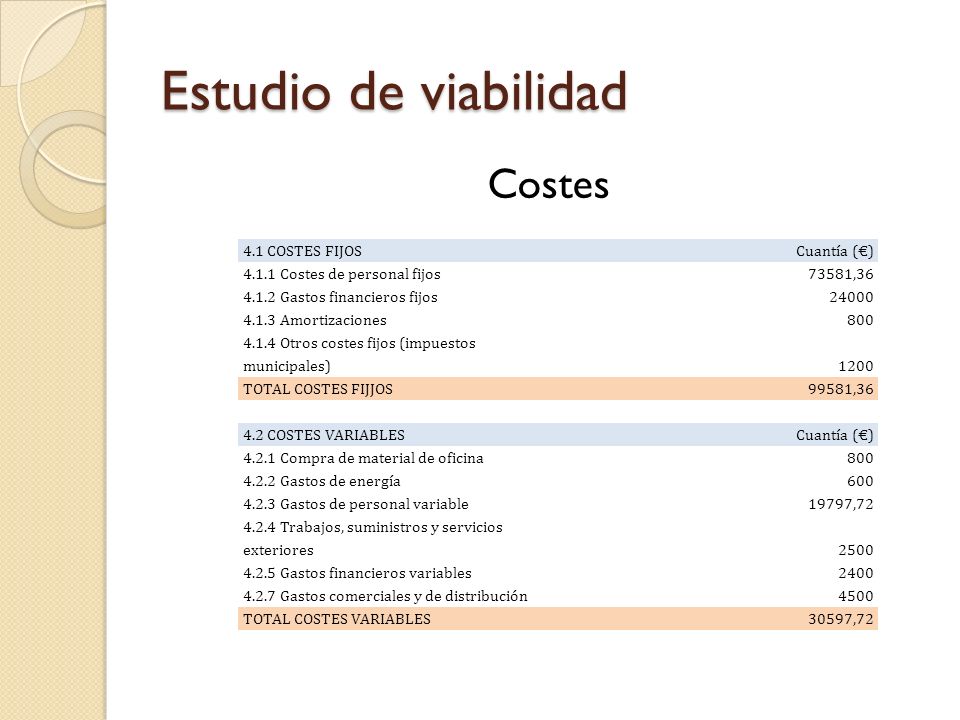

32 Estudio de viabilidad Costes 4.1 COSTES FIJOS Cuantía (€) 4.1.1 Costes de personal fijos73581,36 4.1.2 Gastos financieros fijos24000 4.1.3 Amortizaciones800 4.1.4 Otros costes fijos (impuestos municipales)1200 TOTAL COSTES FIJJOS99581,36 4.2 COSTES VARIABLES Cuantía (€) 4.2.1 Compra de material de oficina800 4.2.2 Gastos de energía600 4.2.3 Gastos de personal variable19797,72 4.2.4 Trabajos, suministros y servicios exteriores2500 4.2.5 Gastos financieros variables2400 4.2.7 Gastos comerciales y de distribución4500 TOTAL COSTES VARIABLES30597,72

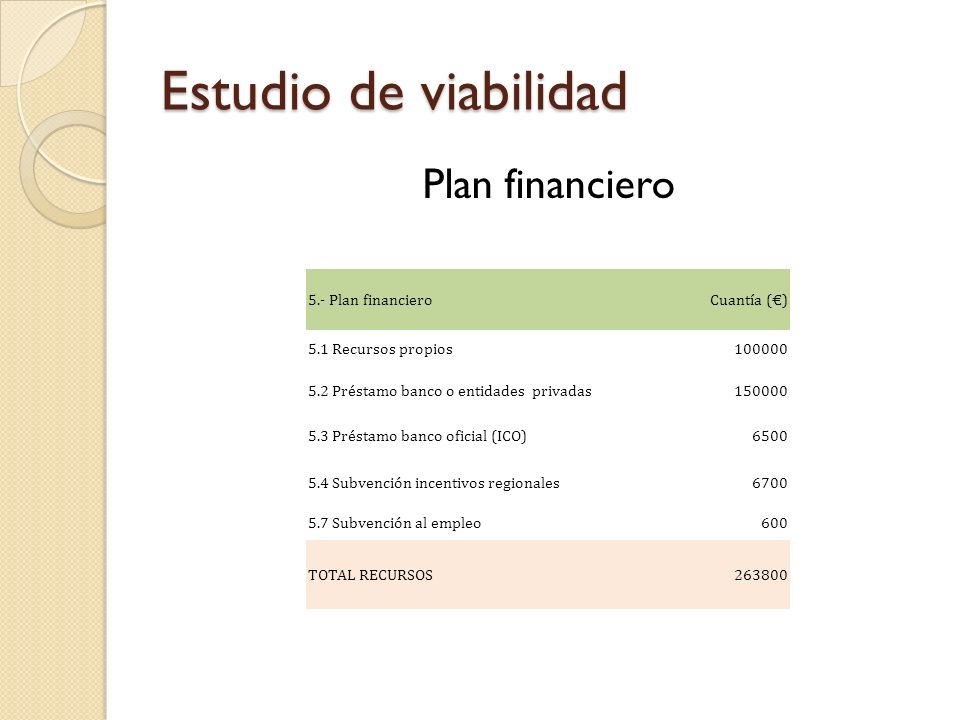

33 Estudio de viabilidad Plan financiero 5.- Plan financieroCuantía (€) 5.1 Recursos propios100000 5.2 Préstamo banco o entidades privadas150000 5.3 Préstamo banco oficial (ICO)6500 5.4 Subvención incentivos regionales6700 5.7 Subvención al empleo600 TOTAL RECURSOS263800

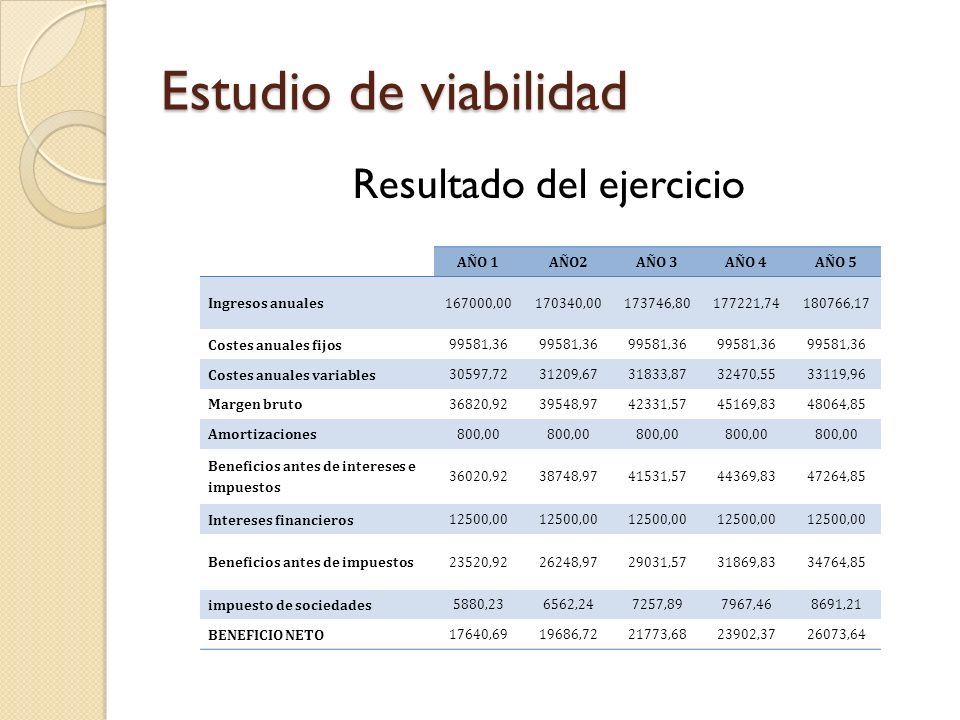

34 Estudio de viabilidad Resultado del ejercicio AÑO 1AÑO2AÑO 3AÑO 4AÑO 5 Ingresos anuales 167000,00170340,00173746,80177221,74180766,17 Costes anuales fijos 99581,36 Costes anuales variables 30597,7231209,6731833,8732470,5533119,96 Margen bruto 36820,9239548,9742331,5745169,8348064,85 Amortizaciones 800,00 Beneficios antes de intereses e impuestos 36020,9238748,9741531,5744369,8347264,85 Intereses financieros 12500,00 Beneficios antes de impuestos 23520,9226248,9729031,5731869,8334764,85 impuesto de sociedades 5880,236562,247257,897967,468691,21 BENEFICIO NETO 17640,6919686,7221773,6823902,3726073,64

35 Conclusiones

36 PROYECTO BÁSICO Instalación contra incendios de un Cine

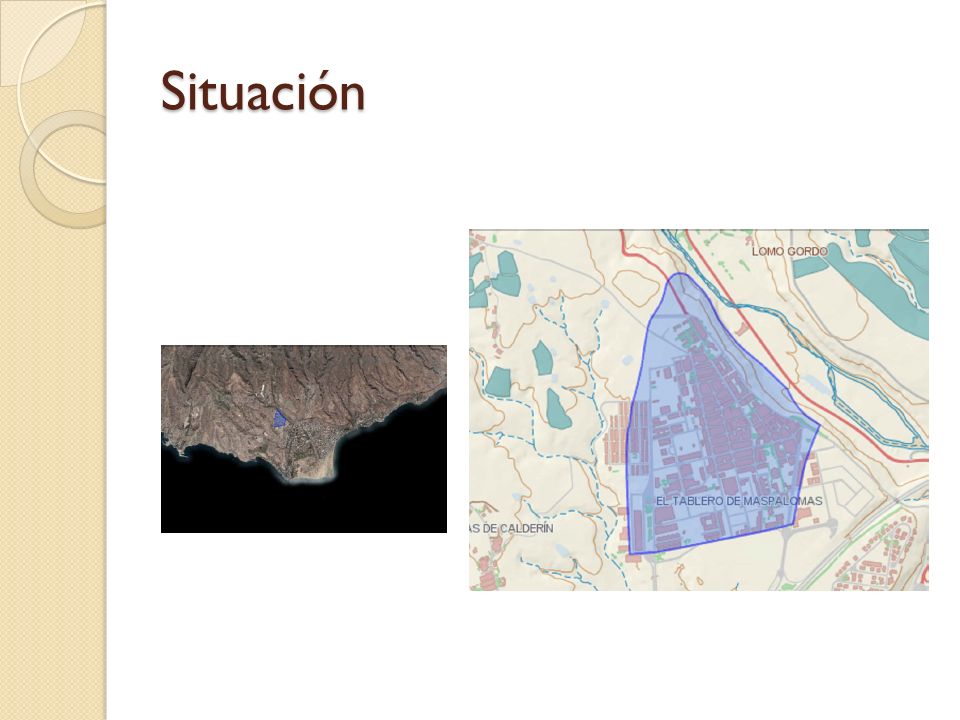

37 Situación

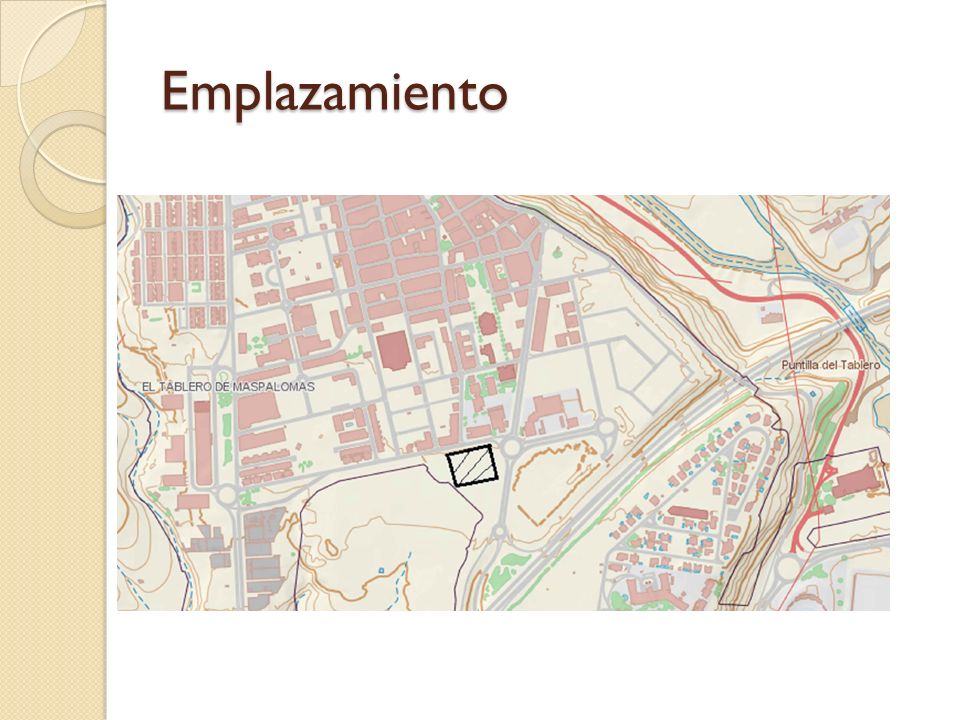

38 Emplazamiento

39 Uso y caracterización del edificio Cine que se desarrolla en planta baja y primera planta. Uso: pública concurrencia. 4 salas de proyección Aforo para 120 personas: 10 filas x 12 filas. Zona de vestíbulo y venta de comestibles y entradas Aseos. Habitación del proyector

40 Solución adoptada (normativa empleada) Código Técnicos de la Edificación, R.D 314/2006, del 17 de marzo, se seguirán la metodología establecida en dicha normativa, Para la adecuación de la instalación contra incendios, será necesaria la realización de pequeñas obras accesorias, imprescindibles para la adecuación prevista. Con relación a la aplicación del Código Técnico de la Edificación, y en base al siguiente punto de acuerdo con lo señalado en la LOE en su artículo 2: - Se trata de una obra de ampliación, reforma y rehabilitación que altera la configuración arquitectónica del edificio.

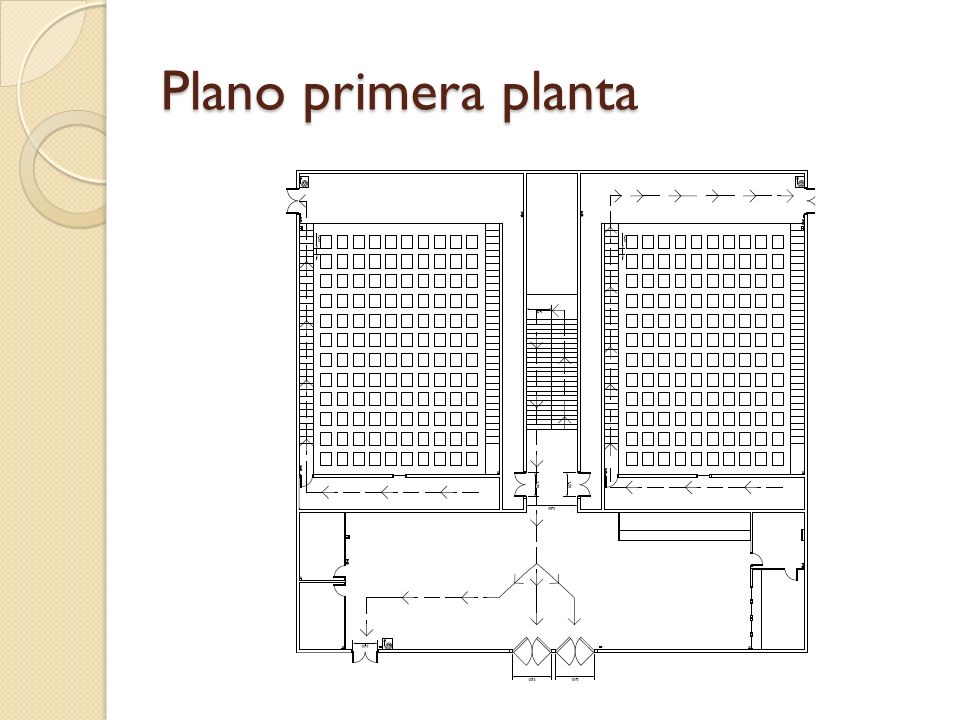

41 Plano primera planta

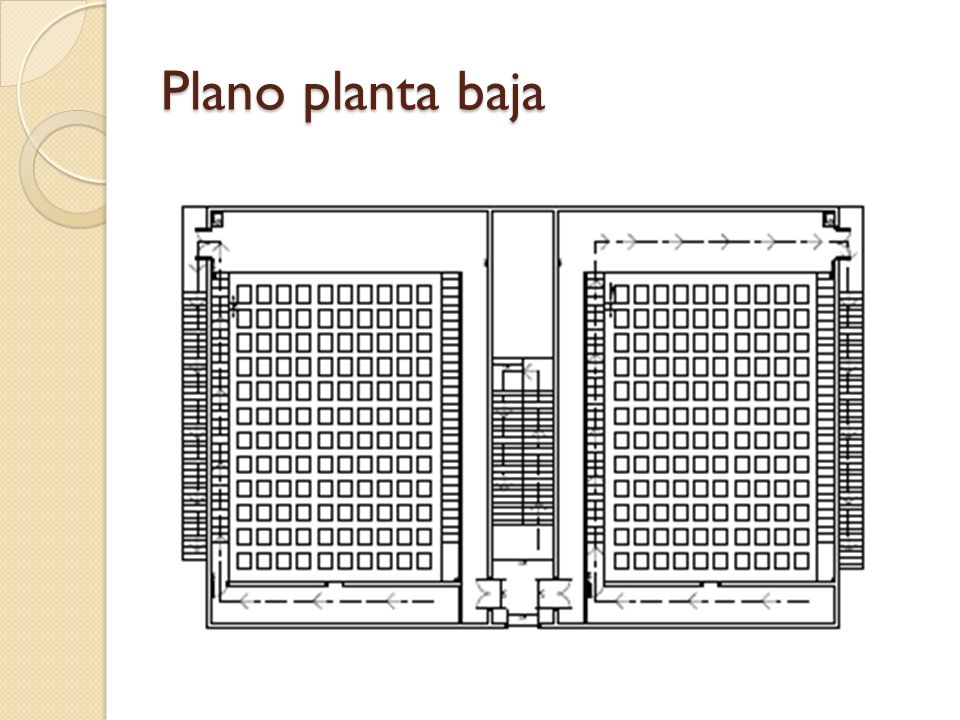

42 Plano planta baja

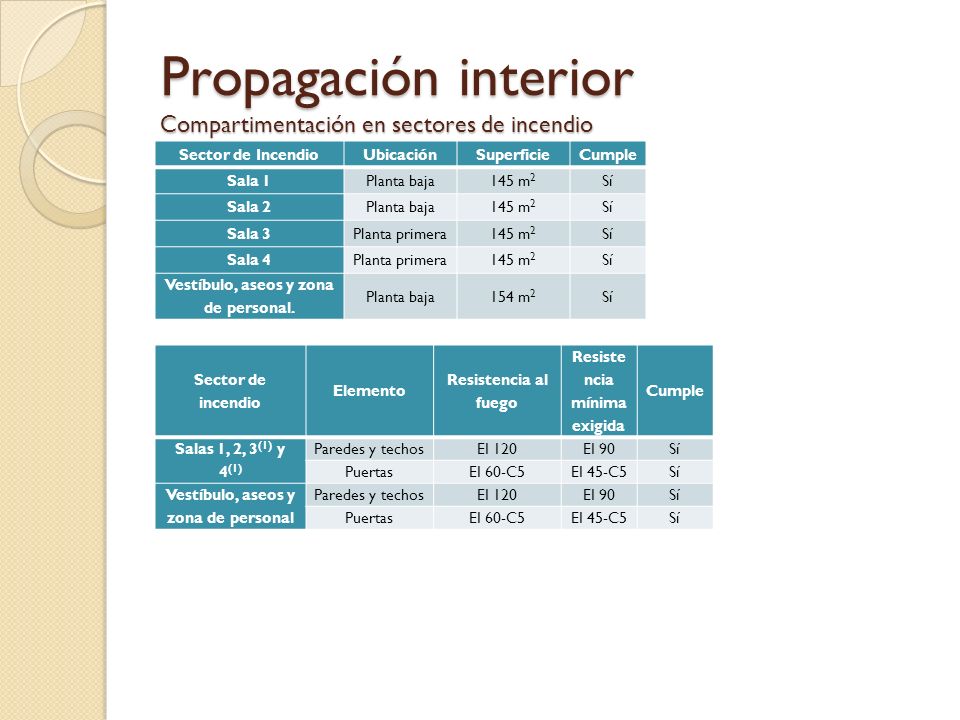

43 Propagación interior Compartimentación en sectores de incendio Sector de IncendioUbicaciónSuperficieCumple Sala 1Planta baja145 m 2 Sí Sala 2Planta baja145 m 2 Sí Sala 3Planta primera145 m 2 Sí Sala 4Planta primera145 m 2 Sí Vestíbulo, aseos y zona de personal. Planta baja154 m 2 Sí Sector de incendio Elemento Resistencia al fuego Resiste ncia mínima exigida Cumple Salas 1, 2, 3 (1) y 4 (1) Paredes y techosEI 120EI 90Sí PuertasEI 60-C5EI 45-C5Sí Vestíbulo, aseos y zona de personal Paredes y techosEI 120EI 90Sí PuertasEI 60-C5EI 45-C5Sí

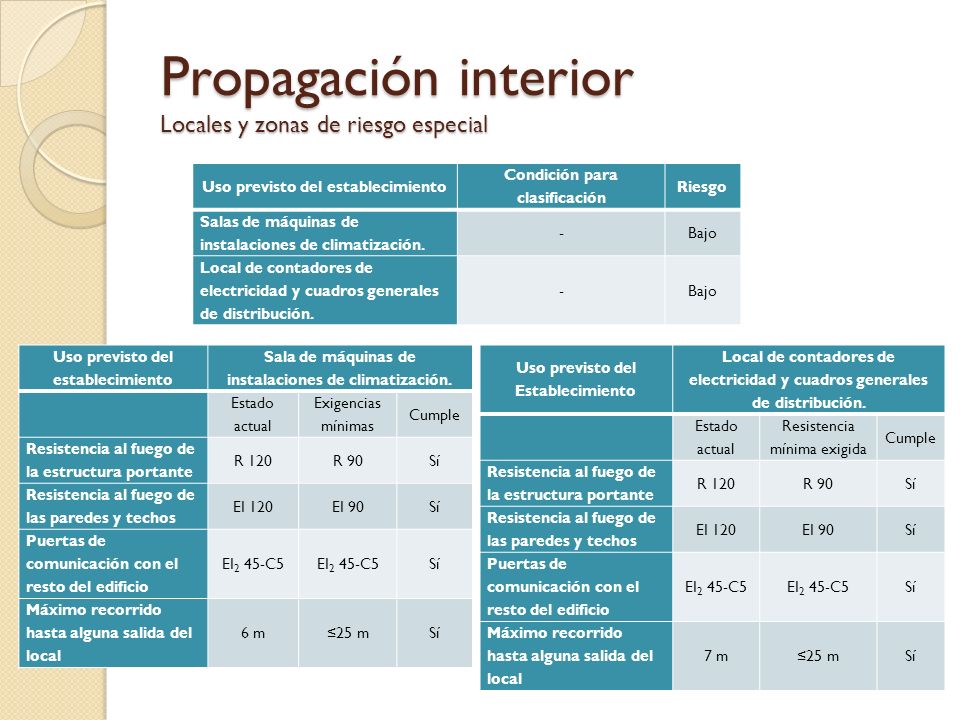

44 Propagación interior Locales y zonas de riesgo especial Uso previsto del establecimiento Condición para clasificación Riesgo Salas de máquinas de instalaciones de climatización. -Bajo Local de contadores de electricidad y cuadros generales de distribución. -Bajo Uso previsto del establecimiento Sala de máquinas de instalaciones de climatización. Estado actual Exigencias mínimas Cumple Resistencia al fuego de la estructura portante R 120R 90Sí Resistencia al fuego de las paredes y techos EI 120EI 90Sí Puertas de comunicación con el resto del edificio EI 2 45-C5 Sí Máximo recorrido hasta alguna salida del local 6 m≤25 mSí Uso previsto del Establecimiento Local de contadores de electricidad y cuadros generales de distribución. Estado actual Resistencia mínima exigida Cumple Resistencia al fuego de la estructura portante R 120R 90Sí Resistencia al fuego de las paredes y techos EI 120EI 90Sí Puertas de comunicación con el resto del edificio EI 2 45-C5 Sí Máximo recorrido hasta alguna salida del local 7 m≤25 mSí

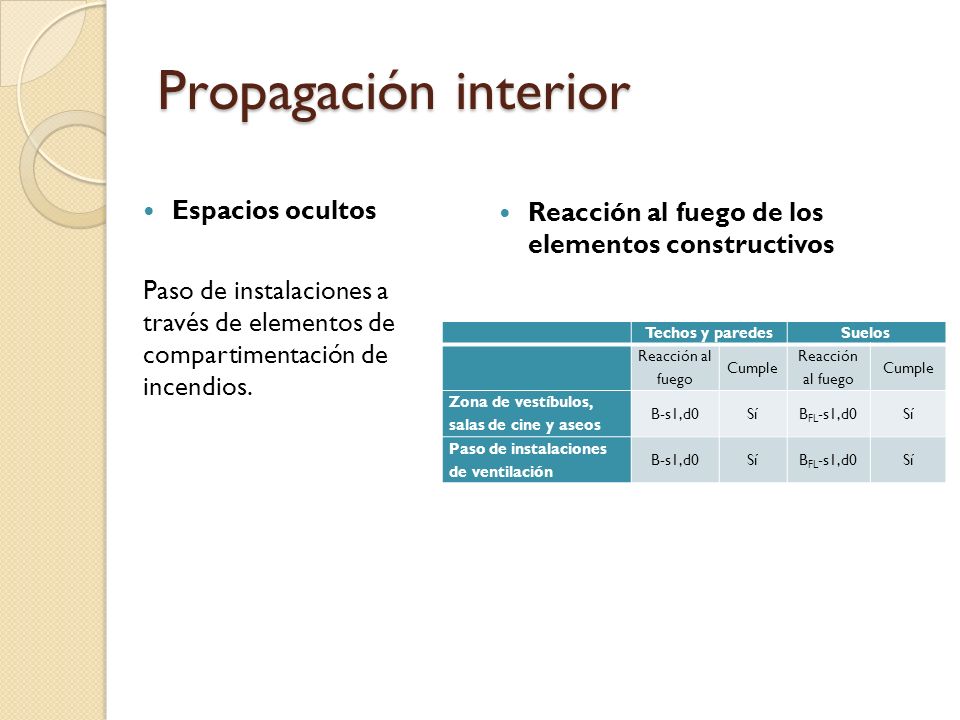

45 Propagación interior Espacios ocultos Paso de instalaciones a través de elementos de compartimentación de incendios. Reacción al fuego de los elementos constructivos Techos y paredesSuelos Reacción al fuego Cumple Reacción al fuego Cumple Zona de vestíbulos, salas de cine y aseos B-s1,d0SíB FL -s1,d0Sí Paso de instalaciones de ventilación B-s1,d0SíB FL -s1,d0Sí

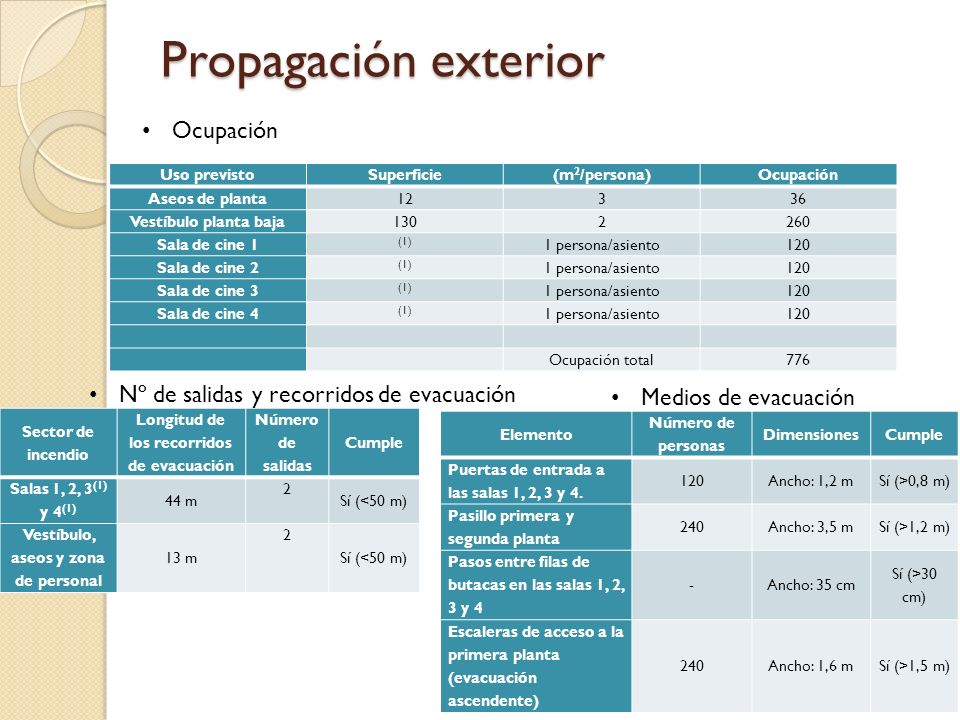

46 Propagación exterior Uso previstoSuperficie(m 2 /persona)Ocupación Aseos de planta12336 Vestíbulo planta baja1302260 Sala de cine 1 (1) 1 persona/asiento120 Sala de cine 2 (1) 1 persona/asiento120 Sala de cine 3 (1) 1 persona/asiento120 Sala de cine 4 (1) 1 persona/asiento120 Ocupación total776 Ocupación Sector de incendio Longitud de los recorridos de evacuación Número de salidas Cumple Salas 1, 2, 3 (1) y 4 (1) 44 m 2 Sí (<50 m) Vestíbulo, aseos y zona de personal 13 m 2 Sí (<50 m) Nº de salidas y recorridos de evacuación Medios de evacuación Elemento Número de personas DimensionesCumple Puertas de entrada a las salas 1, 2, 3 y 4. 120Ancho: 1,2 mSí (>0,8 m) Pasillo primera y segunda planta 240Ancho: 3,5 mSí (>1,2 m) Pasos entre filas de butacas en las salas 1, 2, 3 y 4 -Ancho: 35 cm Sí (>30 cm) Escaleras de acceso a la primera planta (evacuación ascendente) 240Ancho: 1,6 mSí (>1,5 m)

47 Propagación exterior Puertas situadas en recorridos de evacuación Señalización de los medios de evacuación Protección de escaleras

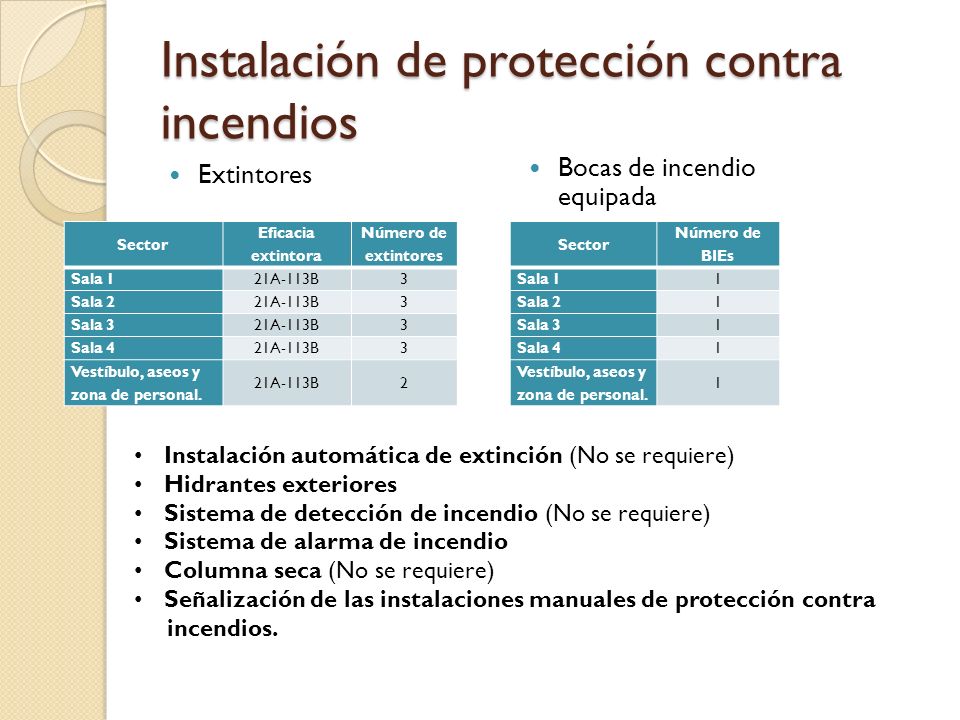

48 Instalación de protección contra incendios Extintores Bocas de incendio equipada Sector Eficacia extintora Número de extintores Sala 121A-113B3 Sala 221A-113B3 Sala 321A-113B3 Sala 421A-113B3 Vestíbulo, aseos y zona de personal. 21A-113B2 Sector Número de BIEs Sala 11 Sala 21 Sala 31 Sala 41 Vestíbulo, aseos y zona de personal. 1 Instalación automática de extinción (No se requiere) Hidrantes exteriores Sistema de detección de incendio (No se requiere) Sistema de alarma de incendio Columna seca (No se requiere) Señalización de las instalaciones manuales de protección contra incendios.

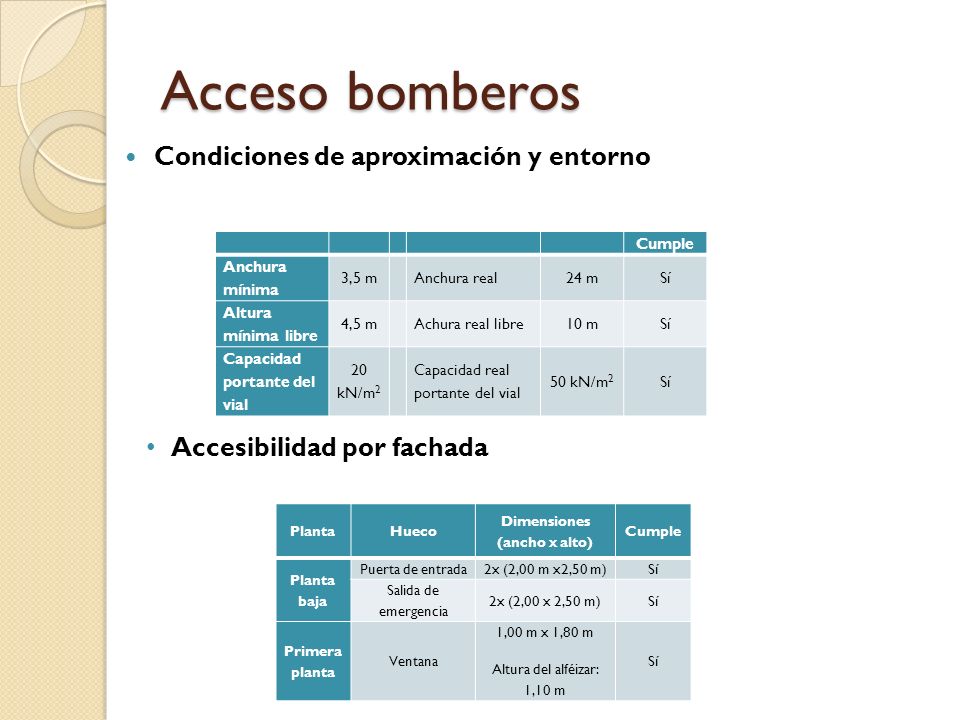

49 Acceso bomberos Condiciones de aproximación y entorno Accesibilidad por fachada Cumple Anchura mínima 3,5 m Anchura real24 mSí Altura mínima libre 4,5 m Achura real libre10 mSí Capacidad portante del vial 20 kN/m 2 Capacidad real portante del vial 50 kN/m 2 Sí PlantaHueco Dimensiones (ancho x alto) Cumple Planta baja Puerta de entrada2x (2,00 m x2,50 m)Sí Salida de emergencia 2x (2,00 x 2,50 m)Sí Primera planta Ventana 1,00 m x 1,80 m Altura del alféizar: 1,10 m Sí

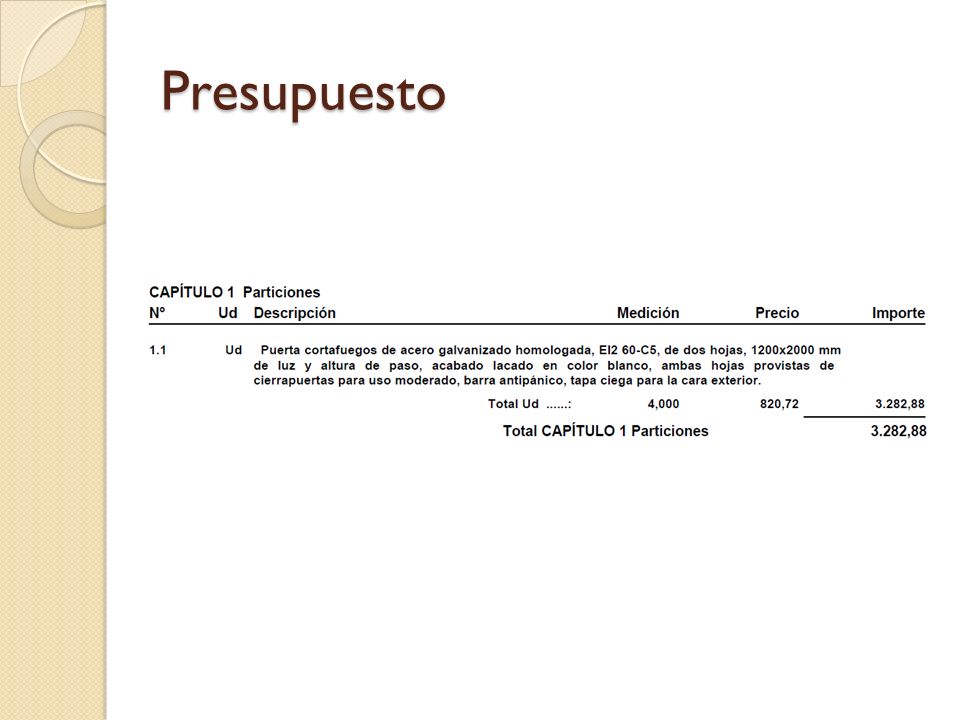

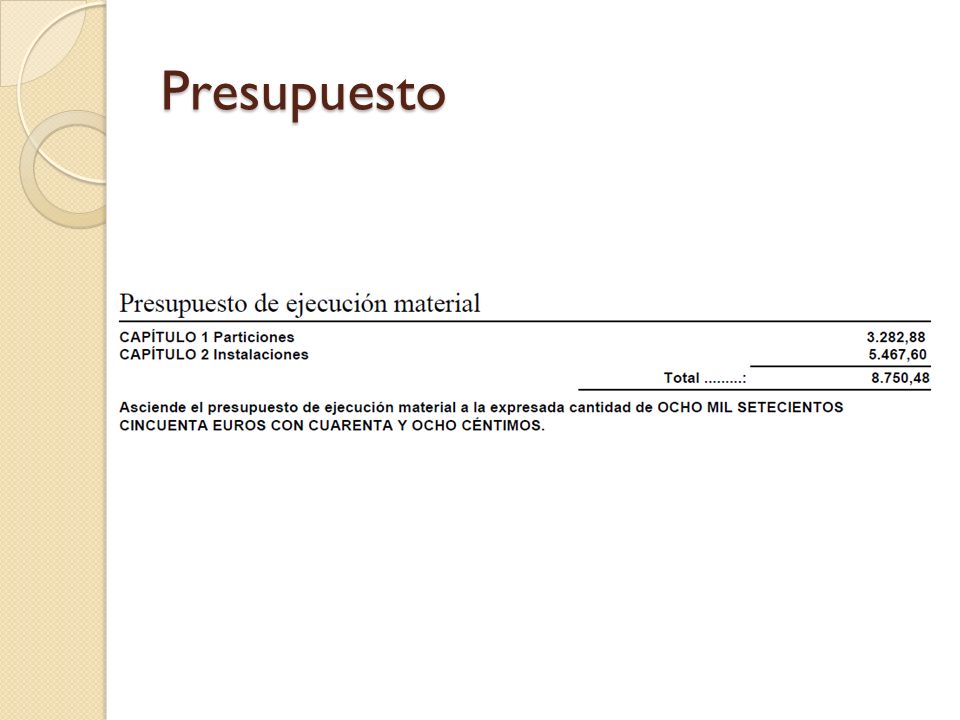

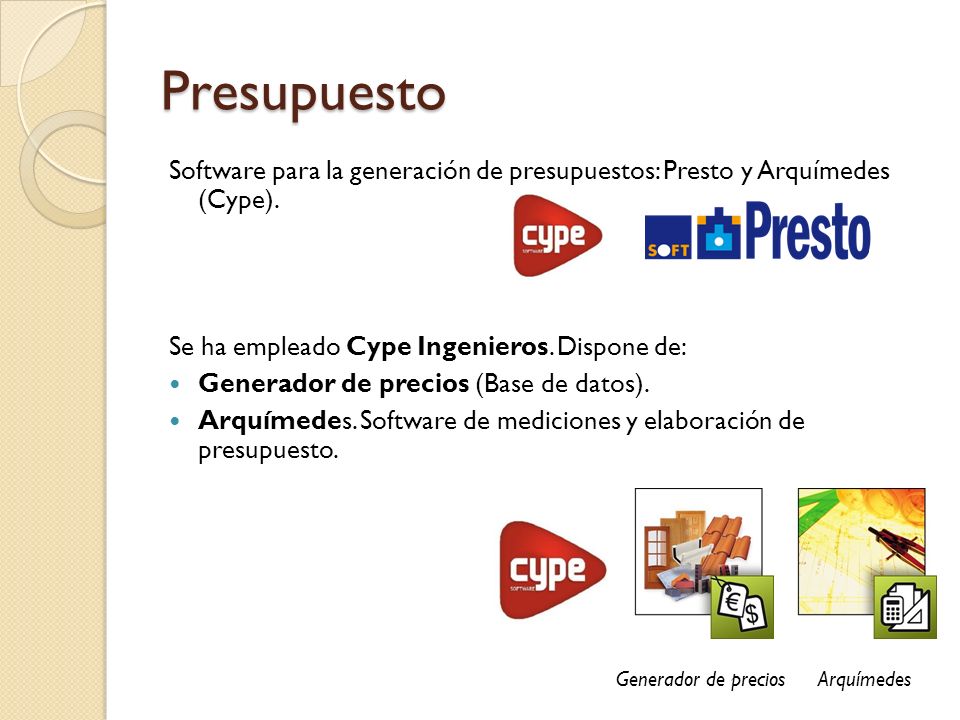

50 Presupuesto Software para la generación de presupuestos: Presto y Arquímedes (Cype). Se ha empleado Cype Ingenieros. Dispone de: Generador de precios (Base de datos). Arquímedes. Software de mediciones y elaboración de presupuesto. Generador de preciosArquímedes

51 Presupuesto

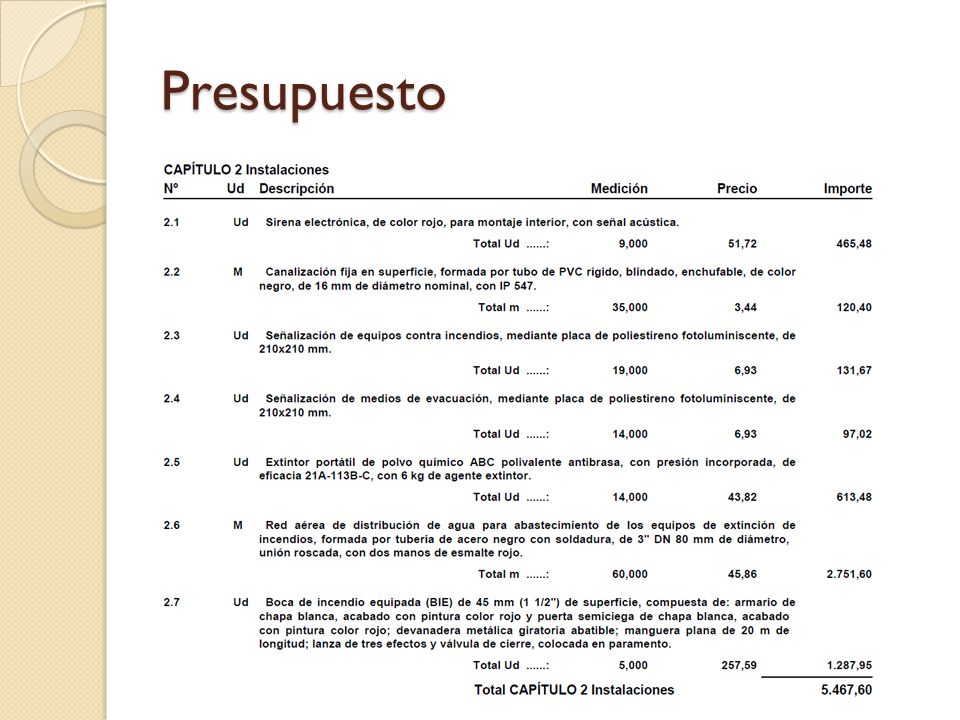

52 Presupuesto

53 Presupuesto

54 Conclusiones y aspectos finales a destacar Nivel académico – profesional: ◦ Aumento del vocabulario técnico. ◦ Se ha aprendido a usar software de ingeniería (generador de presupuesto). Nivel de grupo: ◦ Comunicación. La importancia de los medios de comunicación y la limitación de que uno de los miembros no disponga de Smartphone como herramienta de comunicación. ◦ Motivación: Destacan las teorías:  “Teoría de la fijación de metas” (“Goal-setting Theory”)  “Teoría de la Equidad Laboral” (“Equity Theory”)

55 FIN Sara Santana de la Coba Diego Caballero Guedes Ignacio Muñoz Muro
